疏水器的分类及工作原理
疏水器工作原理
疏水器工作原理疏水器是一种常见的工业设备，用于排除管道系统中的凝结水和冷凝水。
它的工作原理基于液体的密度差异和重力作用。
疏水器通常由以下几个主要部分组成：主体壳体、排水阀、浮子、浮子杆和密封装置。
工作原理如下：1. 密封装置：疏水器的主体壳体上配备有密封装置，用于确保系统的密封性。
这样可以防止气体泄漏和外界空气进入系统。
2. 进水：疏水器通过进水管道将含有水蒸气和凝结水的混合物引入主体壳体。
3. 分离：进入主体壳体后，混合物受到流动的影响，水蒸气和凝结水开始分离。
由于水蒸气比凝结水轻，它会上升到疏水器的顶部，而凝结水则会下沉到底部。
4. 浮子控制：在疏水器的顶部，有一个浮子连接在浮子杆上。
浮子的浮力取决于水位的高低。
当水位上升时，浮子也会上升，通过浮子杆传递信号给排水阀。
5. 排水：排水阀是疏水器的关键部分。
当水位上升到一定高度时，浮子会触发排水阀的开启。
这样，凝结水就会被排出系统，而水蒸气则继续向上流动。
6. 关闭：一旦凝结水被排出系统，水位下降，浮子也会随之下降。
当水位下降到一定程度时，排水阀会关闭，停止排水。
通过以上步骤的循环，疏水器能够持续地排除管道系统中的凝结水和冷凝水，确保系统的正常运行。
疏水器的工作原理可以根据具体的设计和应用而有所不同，但基本原理是相似的。
它们的主要目的是防止凝结水和冷凝水积聚在管道系统中，从而避免管道堵塞、腐蚀和其他损坏。
需要注意的是，疏水器的性能和效率取决于其设计和安装的质量。
合理选择和配置疏水器对于管道系统的正常运行至关重要。

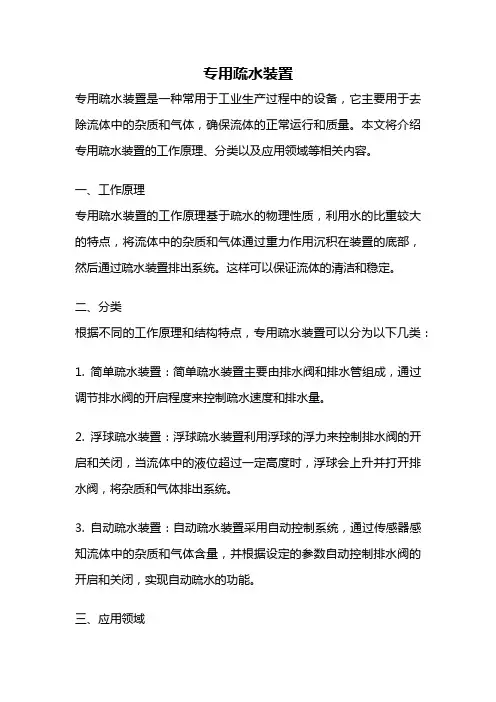

专用疏水装置
专用疏水装置专用疏水装置是一种常用于工业生产过程中的设备，它主要用于去除流体中的杂质和气体，确保流体的正常运行和质量。
本文将介绍专用疏水装置的工作原理、分类以及应用领域等相关内容。
一、工作原理专用疏水装置的工作原理基于疏水的物理性质，利用水的比重较大的特点，将流体中的杂质和气体通过重力作用沉积在装置的底部，然后通过疏水装置排出系统。
这样可以保证流体的清洁和稳定。
二、分类根据不同的工作原理和结构特点，专用疏水装置可以分为以下几类：1. 简单疏水装置：简单疏水装置主要由排水阀和排水管组成，通过调节排水阀的开启程度来控制疏水速度和排水量。
2. 浮球疏水装置：浮球疏水装置利用浮球的浮力来控制排水阀的开启和关闭，当流体中的液位超过一定高度时，浮球会上升并打开排水阀，将杂质和气体排出系统。
3. 自动疏水装置：自动疏水装置采用自动控制系统，通过传感器感知流体中的杂质和气体含量，并根据设定的参数自动控制排水阀的开启和关闭，实现自动疏水的功能。
三、应用领域专用疏水装置广泛应用于各个工业领域，特别是需要使用流体作为介质的生产过程中。
以下是几个常见的应用领域：1. 锅炉系统：在锅炉系统中，流体中会产生大量的杂质和气体，如果不及时清除，会对锅炉设备造成严重的损坏。
专用疏水装置可以有效地去除锅炉系统中的杂质和气体，保证锅炉的正常运行。
2. 空调系统：在空调系统中，流体中的气体会影响系统的工作效果，甚至导致系统故障。
专用疏水装置可以及时排除气体，保持流体的稳定性，提高空调系统的运行效率。
3. 化工生产：在化工生产过程中，流体中的杂质和气体会影响产品的质量和工艺的稳定性。
专用疏水装置可以去除流体中的杂质和气体，保证产品质量和生产工艺的稳定性。
四、总结专用疏水装置在工业生产中起着重要的作用，通过去除流体中的杂质和气体，保证了流体的正常运行和质量。
不同类型的疏水装置根据工作原理和结构特点，适用于不同的应用场景。
在实际应用中，需要根据具体的需求选择合适的专用疏水装置，并进行正确的安装和维护，以确保其正常工作。
疏水器——这里有您不知道的
疏水器——这里有您不知道的自从产业革命以来，蒸汽已被广泛地应用在各工业部门，特别在石化、化工、纺织、轻工、电力等行业，都大量地使用蒸汽。
及时排除蒸汽系统中的凝结水、减少蒸汽的泄漏；提高蒸汽使用设备的热效率等问题。
得到了各部门的普遍重视，蒸汽疏水器就是解决这些问题的主要装置。
疏水器也称疏水阀，也称自动排液器，它是用在蒸汽加热设备或蒸汽输送管网上，起自动阻汽排水作用的装置。
疏水器的正确选择、安装使用直接影响到蒸汽系统的安全运行和节能工作的好坏。
各种类型的蒸汽用热设备和蒸汽管网，对它们所需的蒸汽疏水系统——疏水器的要求也就不同。
任何一种型式和种类的疏水器都不是万能的，因此为了选择和安装使用合适的疏水器，以满足用汽设备和蒸汽管网对疏水器的要求，首先必须了解疏水器的分类与工作原理。
疏水器的分类与工作原理疏水器按工作原理一般可分为三种类型：机械型、热静力型、热动力型。
详见表1。
疏水器正确选择选择疏水器时，不能单纯从最大排放量选择，应特别注意：“绝不允许只根据管径大小来套用疏水器”。
而必须根据疏水器选择原则并结合凝结水系统的具体情况来选用。
一般情况下，应按以下三个方面选用。
1、首先根据加热设备和对排出凝结水的要求，选择确定疏水器的型式。
对于要有最快的加热速度，加热温度控制要求严的加热设备，需保持在加热设备中不能积存凝结水，只要有水就得排，则选择能排饱和水的机械型疏水器为最好。
因为它是有水就排的疏水器，能及时消除设备中因积水造成的不良后果，迅速提高和保证设备所要求的加热效率。
对于有较大的受热面，对加热速度、加热温度控制要求不严的加热设备，可以允许积水，如：蒸汽采暖疏水、工艺伴热管线疏水等。
则应选用热静力型疏水器为最好。
对于中低压蒸汽输送管道，管道中产生的凝结水必须迅速完全排除，否则易造成水击事故。
蒸汽中含水率提高，使蒸汽的温度降低，满足不了用汽设备工艺要求。
因此，中低压蒸汽输送管道选用机械型疏水器为最好。
总之，必须根据加热设备和用途，对疏水器型式进行合理选择。
疏水器的原理与选型
疏水器的原理与选型概述疏水器正名为疏水阀，也叫自动排水器或凝结水排放器，其分为:蒸汽系统使用和气体系统使用.机械式（自由浮球式、杠杆浮球式、倒吊桶式）疏水器是利用浮力原理幵关的。
可以自动辨别汽、水，常用于需连续排水、流量较大、排出的水进行收集后再利用。
其中杠杆浮球疏水器和倒吊桶式疏水器结构复杂、自由浮球式疏水器结构简单，不漏汽，一般用于管线疏水或设备疏水；疏水器热动力式（圆盘式、脉冲式）疏水器是利用空气动力学原理，汽体转向产生的压降来幵关阀门的。
用于流量较小、差压较大、对连续性要求不高的地方，结构简单、存在脉冲性泄漏，一般用于管线疏水；热静力式疏水器（双金属片、膜盒式、波纹管式）是利用汽、水的不同温度引起温度敏感元件动作，达到控制阀门的目的。
灵敏度不高，有滞后现象，在压力变化的管道中不能正常工作。
可装在用汽设备上部单纯做排空气用，疏水方面常用于伴热管线疏水；泵阀式疏水器，采用内置泵阀设计，一般附带电动执行机构，疏水时不必考虑疏水器两侧压力差，从而达到疏水器从低压向高压疏水的目的。
大多疏水器可以自动识别汽、水（不包括热静力式），从而达到自动阻汽排水的目的。
疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用首先是疏水阀的选型条件在对疏水阀选型过程中必须要遵循以下当疏水阀后凝 几个条件，因为设备在开车和 正常运行凝结水发生量差异比较大，所以选用疏水阀时，必须按设备每小 时的耗汽量乘以选用倍率 2-3 倍为最大凝结水量， 来选择疏水阀的排水量。
才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。
疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效 率。
1. 疏水阀的疏水量：选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率 2-3 倍为最 大凝结水量，来选择疏水阀的排水量。
才能保证疏水阀在开车时能尽快排 出凝结水，迅速提高加热设备的温度。
疏水阀排放能量不够，会造成凝结 水不能及时排出，降低加热设备的热效率。
疏水器
疏水阀的合理选型
蒸汽疏水阀的容量 蒸汽疏水阀的容量＝蒸汽使用设备的容量（凝 结水产生量）Χ安全率 所谓“安全率”是指在确定蒸汽疏水阀容量时， 蒸汽使用设备实际的凝结水量与所标出的容量有 误差时也能确保疏水阀正常工作而估计的安全系 数。
疏水阀的合理选型
安全系数的选取主要考虑蒸汽疏水器的排水特 性，如果排水特性变化大，又是间断运行的设 备，那么安全系数要选取偏大，反之则取偏小为 好。 一般为2～3，下表列出了几种常用用汽设备的安 全率。
疏水器基础知识介绍
一、疏水器的分类 1、机械型疏水器 2、热静力型疏水器 3、热动力型疏水器 4、三种疏水器的比较
疏水器基础知识介绍
二、疏水器的合理选型 1、选型条件 2、蒸汽疏水器的容量 三、疏水器的使用 1、疏水器的正确安装 2、疏水器的维护
疏水器基础知识介绍
四、泵式疏水器 1、使用场所 2、工作原理 3、密闭系统 4、开放系统
1、机械型疏水阀
机械型也称浮子型，是利用凝结水与蒸汽的密度 差，通过凝结水液位变化，使浮子升降带动阀瓣开启 或关闭，达到阻汽排水目的。机械型疏水阀的过冷度 小，不受工作压力和温度变化的影响，有水即排，加 热设备里不存水，能使加热设备达到最佳换热效率。 最大背压率为80%，工作质量高，是生产工艺加热设 备最理想的疏水阀。 机械型疏水阀有自由浮球式、自由半浮球式、杠杆 浮球式、倒吊桶式等。
⑤、倒吊桶式疏水阀间断排 ⑤、浮球式疏水阀是连续排水，正常选 水，排水速度慢，选用倍率最 用倍率1.5倍以上就能达到排量要求。杠 小要大于3倍以上才能满足工艺 杆浮球式疏水阀利用杠杆原理能做成特 要求。倒吊桶式疏水阀因受到 大排量疏水阀，最大疏水量能达到100吨。 体积的限制，不可能做成很大 的排水量。
自动疏水器工作原理
自动疏水器工作原理详解引言自动疏水器（automatic drain）是一种自动排水设备，广泛应用于各种工业、建筑和家用水系统中，旨在防止管道和设备积水，保持系统正常运行。
本文将详细解释自动疏水器的工作原理，并对其基本原理进行全面讲解。
自动疏水器的作用自动疏水器的主要作用是及时、自动地排除系统中的液体或气体，防止其在管路和设备中积聚和滞留，从而确保管道和设备的顺畅运行。
自动疏水器广泛应用于蒸汽系统、空气压缩机、冷冻干燥机、冷水机组等工业设备中。
它可以有效保护设备免受水锈、污垢和冰冻等不良影响，延长设备的使用寿命，提高系统的可靠性和工作效率。
自动疏水器的类型自动疏水器按照工作原理可以分为以下几种类型： 1. 简单浮球式自动疏水器 2. 清水密封式自动疏水器 3. 集水杯式自动疏水器 4. 温度感应式自动疏水器 5. 电磁感应式自动疏水器接下来将对每一种类型的自动疏水器工作原理进行详细解释。
1. 简单浮球式自动疏水器简单浮球式自动疏水器是一种常见且简单的自动疏水器。
它由一个浮球和一个排水阀组成。
当系统中积水达到一定程度时，浮球会随着水位升高而上升，最终触动排水阀，使其打开，从而将积水排出。
当水位下降时，浮球下沉，排水阀关闭，停止排水。
2. 清水密封式自动疏水器清水密封式自动疏水器是一种较为复杂的自动疏水器。
它采用清水密封方式，通过水力原理和气体压力来控制排水阀的开关。
当系统中积聚了一定量的液体或气体时，清水密封装置打开进水阀，使清水进入密封室，密封室中的水位上升，从而形成密封。
接着，压力差驱动排水阀打开，将积聚的液体或气体排出。
当系统中的液体或气体排尽后，清水密封装置关闭进水阀，密封室中的水位下降，从而关闭排水阀，停止排水。
3. 集水杯式自动疏水器集水杯式自动疏水器是一种基于重力原理的自动疏水器。
它由一个集水杯、一个漏水孔和一个排水阀组成。
当系统中积水达到一定程度时，积水流入集水杯，集水杯中的水位上升。
疏水器的工作原理
疏水器的工作原理
疏水器是一种常用的工业设备，用于将管道中的液态水分或凝结水排出，避免对系统产生负面影响。
它的工作原理主要通过以下几个步骤：
1. 接收水蒸汽和冷凝水：疏水器通常安装在管道系统中的低点位置，并连接到蒸汽设备或冷凝水系统。
当水蒸汽进入疏水器时，它会被导向特定区域，以便进行下一步的处理。
2. 分离水分：在疏水器中，通过利用水蒸汽与冷凝水的不同密度、热量和速度等特性，可以将水分和蒸汽分离开来。
这是通过设置分隔板、旋流器或其他类型的分离器来完成的。
3. 排除水分：一旦水分与蒸汽分离，疏水器会将水分排除出系统，以保持系统的正常运行。
通常采用的方法是通过废液或废气管道，将水分导向到合适的排污或排气设备，以便进行处理或排放。
4. 控制排水节奏：为了满足系统需求，疏水器通常还配备有控制装置，可以根据实际情况调整排水的频率和量。
这可以通过控制器、阀门或其他自动调节装置来实现，以确保水分的有效排除，同时最大程度地减少对蒸汽系统或制冷系统的损害。
总的来说，疏水器的工作原理是基于物理特性来实现水分和蒸汽的分离，并通过控制排水来保持系统的正常运行。
这种设备在许多工业领域中都起着重要的作用，如发电厂、化工厂、纺织厂等。
疏水器的原理与选型
疏水器的原理与选型概述疏水器正名为疏水阀,也叫自动排水器或凝结水排放器,其分为:蒸汽系统使用和气体系统使用.机械式（自由浮球式、杠杆浮球式、倒吊桶式）疏水器是利用浮力原理开关的。
可以自动辨别汽、水，常用于需连续排水、流量较大、排出的水进行收集后再利用。
其中杠杆浮球疏水器和倒吊桶式疏水器结构复杂、自由浮球式疏水器结构简单，不漏汽，一般用于管线疏水或设备疏水；疏水器热动力式（圆盘式、脉冲式）疏水器是利用空气动力学原理，汽体转向产生的压降来开关阀门的。
用于流量较小、差压较大、对连续性要求不高的地方，结构简单、存在脉冲性泄漏，一般用于管线疏水；热静力式疏水器（双金属片、膜盒式、波纹管式）是利用汽、水的不同温度引起温度敏感元件动作，达到控制阀门的目的。
灵敏度不高，有滞后现象，在压力变化的管道中不能正常工作。
可装在用汽设备上部单纯做排空气用，疏水方面常用于伴热管线疏水；泵阀式疏水器，采用内置泵阀设计，一般附带电动执行机构，疏水时不必考虑疏水器两侧压力差，从而达到疏水器从低压向高压疏水的目的。
大多疏水器可以自动识别汽、水（不包括热静力式），从而达到自动阻汽排水的目的。
疏水器广泛应用于石油化工，食品制药，电厂等行业，在节能减排方面起着很大作用。
首先是疏水阀的选型条件在对疏水阀选型过程中必须要遵循以下几个条件，因为设备在开车和正常运行凝结水发生量差异比较大，所以选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。
才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。
疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。
1.疏水阀的疏水量：选用疏水阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择疏水阀的排水量。
才能保证疏水阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。
疏水阀排放能量不够，会造成凝结水不能及时排出，降低加热设备的热效率。
疏水器计算和选择word版本
3
五、 计算 参数
进换热器蒸汽压力：
0.4 Mpa
换热器阻力：
0.02 Mpa
换热器蒸汽耗量： 用热系统的耗热量：
疏水阀安全系数： 疏水阀与凝结水储罐的位 差： 管线的摩擦阻力： 疏水阀的最大排水量：
疏水器前的压力： 疏水器后的压力： 疏水阀前后压差： 疏水阀排水系数（查样 本）： 疏水阀排水孔直径： 疏水阀实际排水量：
疏水 阀计 算程 序
一、 疏水 器分 类与 工作 原理
序号
型式
机械型
热静力型热动力型1 工 Nhomakorabea原理利用蒸汽和凝结水密 利用蒸汽和凝结水 利用蒸汽和凝结水相
度差
温度差
变
2
排水温度（过冷 饱和（～00C） 度）
过冷水（10～300C） 过冷水（6～80C）
3 漏汽率
2～3％
1％
2～3％
4 允许背压
0.8P1
备注 蒸 汽 压 力 ≥ 4.0Mpa 时，用热动力型
3 热交换器
机械型（自由浮球式、倒吊桶式）
4 加热器、干燥器 机械型（自由浮球式、倒吊桶式）、热静力型
5 暖气（散热器、 热静力型（双金属式温调疏水器、散热器疏水
对流散热器） 器）
三、 疏水 器的 连接 方式 、安 装方 式
根据用汽设备的最高工作压力、最高工作温度，确定疏水器的公称压力、阀 体材质；确定疏水器的连接方式、安装方式等。
0.5P1
0.5P1～0.25P1
5 结构大小
大
较小
最小
6 安装方向
水平
水平、垂直
水平、垂直
7 动作性能
可靠、动作间隔时间 较可靠、动作间隔 较可靠、动作间隔时
疏水器工作原理
疏水器工作原理疏水器是一种常见的工业设备，主要用来排除工业管道和其他设备中产生的液态水和水蒸气，以维护管道和设备的正常运行。
它的工作原理是利用水与蒸汽在重力作用下的分离或使用附加装置来帮助水和蒸汽的分离。
疏水器的构成疏水器通常由壳体、浮片、漏孔、阀门、支撑装置和附件等组成。
其中，壳体是疏水器的主体部分，其内部是液态水和蒸汽的分离区域。
浮片在分离区域的内部，起到水平衡和开闭阀门的作用。
漏孔位于疏水器的底部，负责排出分离后的水分。
阀门（例如游动球阀、活塞阀、闸阀等）用于控制水的排放和漏气的防止。
支撑装置描述了疏水器的安装方式和固定位置。
附件可以包括温度计、压力计和其他仪器。
如何工作？在工作状态下，疏水器对于不同的蒸汽压和水位都有一定的最佳工作水平。
大多数疏水器在压力范围内都是自动调节的。
具体而言，当管道中液态水和水蒸气混合时，疏水器中的浮片会受到水位的影响上下浮动。
当液态水占据疏水器的大部分空间时，浮片会随之而下沉，此时疏水器的阀门也会随之关闭。
在此状态下，水会被透过漏孔排出去。
与此同时，当蒸汽占据空间时，浮片会水平浮起并打开阀门，使得管道内的水蒸气可以自由流通。
如果管道中存在或多或少的液态水，浮片将保持在中立水平，或者会偏向液态水一侧。
在此情况下，阀门通常打开到一半，使水和蒸汽都得以自由流畅。
如果水位太高或者蒸汽压力太低，疏水器可能会内部积水，这时必须关闭疏水器并排出水。
疏水器的类型疏水器有很多分类方式，主要有以下几类：1. 根据疏水器的工作原理，疏水器可以分为重力式和力类型疏水器。
相较于重力式疏水器，力类型疏水器更好的防止了水波侵蚀，更加的适合一些高压、高温、高速度下的蒸汽系统。
不过与重力式疏水器相比，力类型疏水器因为较为复杂和昂贵，常常用于专业的蒸汽管道系统中。
2. 根据疏水器的安装方式，疏水器可以分为直立式、横置式和底排式。
直立式疏水器可以容易的适应不同的管道压力和在管道中的位置，但是占用更多的空间。
蒸汽疏水器原理及简介
热态冷 凝水
热态冷 凝水
P闪蒸汽>p热水 导致碟片关闭
热态冷 凝水
停流
散热冷凝
热态冷 凝水
排放
热态冷 凝水
热态冷 凝水
热动力疏水器优点
1.简单的工作原理，性能可靠 2.没有冷凝水的聚集 3.防过热水锤和震动 4. 碟片工作时发出声音，判断疏水器性能 5.排量大，可排过热、高压蒸汽
5.结语
在本ppt的创作过程中，笔者尽最大的努力还原了疏水器的 一系列特性、特征，但由于水平有限，难免出现疏漏，欢迎 各位同事提出宝贵意见，我会一一采纳。 另外本ppt主要参考扬子石化王国忠先生的论文及大量疏水 器的说明书，力求完全。仅希望对各岗位在选用、维修疏水 器过程中带来一些方便，如有任何技术问题，欢迎探讨。
排放冷凝水
疏水器运行中
疏水器主要作用概括：
阻止蒸汽通过
2.疏水器分类及工作原理
自动排放蒸汽主管 线的冷凝水 蒸汽疏水器
介质
某些换热设备疏水 冷凝后排放
油品伴热线输水
冷凝后排放
疏水器种类
热动力式
热静力式
机械式
热动力疏水器
冷态冷 凝水及 空气等
流速慢
压力下降
热态冷 凝水
压力降产生的 二次蒸汽
3.疏水器的安装方法及注意事项
图例一
图例二
1.当凝结水排至大气时，后切断阀、检查阀、止回阀可不设 置。 2.若疏水器本体内已带过滤器，过滤器可不设置。如：自由 浮球式疏水器。 3. 若疏水器后的凝结水管高于疏水器，或有几组疏水装置共 有一根凝结水管，常需装设止回阀。若疏水器本身能起止回 作用，也不设止回阀。如：热动力型疏水器。 4.疏水装置应尽量靠近加热设备或蒸汽总管，以免产生“蒸 汽阻塞”。 5.疏水器不能串联安装，可以并联安装。如：使用大规格的 疏水器且其安装困难时，可以采用几个小型疏水器并联安装， 每个设备的疏水应各自独立安装疏水装置。如图。 6.一般机械型疏水器只能安装在水平管路上，恒温型、热动 力型疏水器可水平，也可垂直安装。疏水器应安装在检修方 便的地方，并尽可能集中排列。
疏水器的分类及工作原理
开阀状态
开阀→关阀
定心
关阀状态
靠冷凝水的流出的 力量来保持自由动 作的状态。
靠冷凝水的流出
的力量使阀移向 阀座。
该力将阀芯推向 阀座的中心轴。
阀座轻轻着座，保 持良好的密封性能。
＜特点＞ １．抗杂质性强，过滤网在阀体下部，阀芯、
根据三个原理制造出三种类 型的疏水器：机械型、热静 力型、热动力型。
机械型：
自由浮球式、自由半浮球式、杠杆 浮球式、倒掉桶式
热静力型： 膜盒式、波纹管式、双金属片式 热动力型：
热动力式、圆盘式蒸汽保温型、脉 冲式、孔板式
机械
热静力
热动力
吊桶式
ES5型
膜盒式（带旁通阀）
DV1型
膜盒式
DC1型
圆盘式
变压室
b Ｐ２
圆盘阀片
c
Ｐ１
Ｐ３
a
＜特点＞ １．不受安装方向的限制。 （水平、垂直自由） ２．抗杂质性能强，开阀时随 着动作压力将一部分蒸汽排出， 杂质等一并随着蒸汽被排出。
３．抗水击能力强。 ４．成本低、容易确认动作状 态（间歇动作）。
＜缺点＞
１．动作特点决定了闭阀将泄漏 蒸汽，因此造成蒸汽损失。
２.使用在蒸汽机器设备时， 阀座排出口径增大，排出时 会有蒸汽的损失现象。
３.因本体内部是汽水分离的 状态，因放热产生蒸汽损失。
热动力 圆盘式疏水阀
●动作原理 蒸汽与冷凝水的热力学・流体力学特性
流体色 低温冷凝水
高温冷凝水
饱和蒸汽
开阀＆闭阀的机械式
开阀力＝Ｐ１a ＋Ｐ３c ＞ Ｐ２b 闭阀力＝Ｐ１a ＋Ｐ３c ＜ Ｐ２b
疏水器与疏水器测试安全操作及保养规程
疏水器与疏水器测试安全操作及保养规程1. 引言疏水器是一种常用于蒸汽输送系统中的设备，它的作用是从系统中排除过量的凝结水，保持系统的正常运行。
本文将介绍疏水器的工作原理，安全操作注意事项和保养规程，以确保疏水器的正常运行和延长其使用寿命。
2. 疏水器工作原理疏水器是一种自动排水装置，它利用质量差异或压力差异来分离和排除系统中的凝结水。
通常情况下，疏水器安装在蒸汽管道的低点或凝结水积聚的地方。
当蒸汽通过疏水器时，由于蒸汽的温度和压力较高，凝结水被加热并转化为蒸汽。
疏水器通过其内部的浮球或阀门来控制蒸汽和凝结水的流动。
当凝结水积聚到一定程度时，疏水器会打开，将凝结水排出系统。
当蒸汽通过时，疏水器会自动关闭，防止蒸汽流失。
3. 疏水器测试安全操作为了确保疏水器的正常运行和系统的安全性，以下是一些疏水器测试的安全操作注意事项：3.1 安全操作流程1.在进行任何测试之前，务必确保系统已停止运行并减压至安全范围内。
2.确定疏水器的位置并确保良好的通风。
3.确保测试仪器和设备的正常工作。
4.在操作疏水器之前，戴上适当的个人防护装备，包括安全眼镜和手套。
5.在测试过程中，注意蒸汽和凝结水的温度和压力，避免烫伤和意外事故。
6.根据疏水器的类型和规格，选择适当的测试方法和工具。
7.严格按照测试程序执行，遵循操作手册和安全操作规程。
3.2 常见测试方法以下是一些常见的疏水器测试方法：•渗漏测试：检查疏水器是否有任何渗漏或损坏。
•流量测试：测量疏水器排出的凝结水流量。
•压力测试：检查疏水器在不同压力下的工作性能。
•灵敏度测试：验证疏水器是否能够及时响应凝结水的积聚。
•温度测试：测量蒸汽和凝结水的温度，并确保在安全范围内。
3.3 风险评估和应急措施在进行疏水器测试时，应进行风险评估，并采取适当的应急措施来降低事故的发生概率。
以下是一些示例应急措施：•在测试过程中，保持与系统操作人员的沟通，及时报告任何异常情况。
•准备好灭火器材，并确保其在测试现场的易于访问。
疏水器的工作原理
疏水器的工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。
要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。
疏水阀的品种很多，各有不同的性能。
选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。
疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。
“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。
于是就根据三个原理制造出三种类型的疏水阀：分类为机械型、热静力型、热动力型。
一、机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差，通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的。
机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率。
最大背压率为80%，工作质量高，是生产工艺加热设备最理想的疏水阀。
机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1. 自由浮球式疏水阀：自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“ YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。
设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。
疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水。
自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。
最小工作压力0.01MPa，从0.01MPa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。
能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率。
