一点交叉多层次蝶形立交钢箱梁跨既有高架桥施工技术
钢箱梁跨外吊装与步履式顶推施工技术

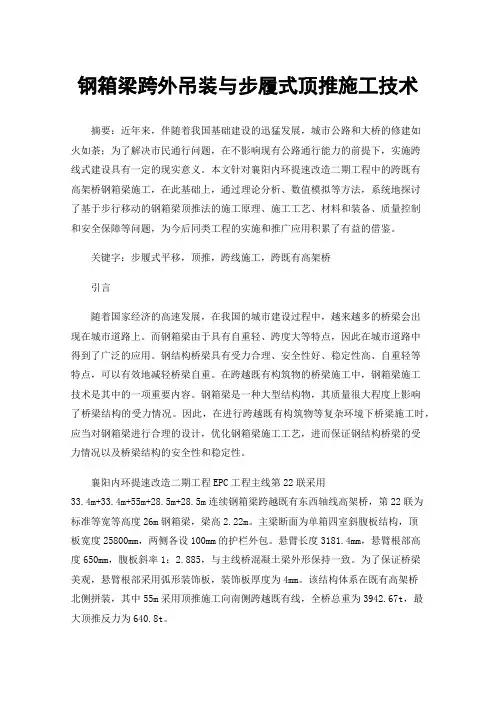

钢箱梁跨外吊装与步履式顶推施工技术摘要：近年来，伴随着我国基础建设的迅猛发展，城市公路和大桥的修建如火如荼；为了解决市民通行问题，在不影响现有公路通行能力的前提下，实施跨线式建设具有一定的现实意义。
本文针对襄阳内环提速改造二期工程中的跨既有高架桥钢箱梁施工，在此基础上，通过理论分析、数值模拟等方法，系统地探讨了基于步行移动的钢箱梁顶推法的施工原理、施工工艺、材料和装备、质量控制和安全保障等问题，为今后同类工程的实施和推广应用积累了有益的借鉴。
关键字：步履式平移，顶推，跨线施工，跨既有高架桥引言随着国家经济的高速发展，在我国的城市建设过程中，越来越多的桥梁会出现在城市道路上。
而钢箱梁由于具有自重轻、跨度大等特点，因此在城市道路中得到了广泛的应用。
钢结构桥梁具有受力合理、安全性好、稳定性高、自重轻等特点，可以有效地减轻桥梁自重。
在跨越既有构筑物的桥梁施工中，钢箱梁施工技术是其中的一项重要内容。
钢箱梁是一种大型结构物，其质量很大程度上影响了桥梁结构的受力情况。
因此，在进行跨越既有构筑物等复杂环境下桥梁施工时，应当对钢箱梁进行合理的设计，优化钢箱梁施工工艺，进而保证钢结构桥梁的受力情况以及桥梁结构的安全性和稳定性。
襄阳内环提速改造二期工程EPC工程主线第22联采用33.4m+33.4m+55m+28.5m+28.5m连续钢箱梁跨越既有东西轴线高架桥，第22联为标准等宽等高度26m钢箱梁，梁高2.22m。
主梁断面为单箱四室斜腹板结构，顶板宽度25800mm，两侧各设100mm的护栏外包。
悬臂长度3181.4mm，悬臂根部高度650mm，腹板斜率1：2.885，与主线桥混凝土梁外形保持一致。
为了保证桥梁美观，悬臂根部采用弧形装饰板，装饰板厚度为4mm。
该结构体系在既有高架桥北侧拼装，其中55m采用顶推施工向南侧跨越既有线，全桥总重为3942.67t，最大顶推反力为640.8t。
一、施工准备。
在进行施工前，要先进行技术准备。
钢箱梁分段吊装施工技术及线型控制技术措施
钢箱梁分段吊装施工技术及线型控制技术措施钢箱梁是桥梁工程中常用的一种结构材料，它具有强度高、耐久性好、施工周期短等特点，因此在桥梁建设中得到了广泛应用。
而钢箱梁的分段吊装施工技术及线型控制技术措施是保证桥梁工程质量和安全的重要环节。
下面将围绕这两个方面进行详细的介绍。
一、钢箱梁分段吊装施工技术1. 钢箱梁的分段吊装概述钢箱梁由于其尺寸较大、重量较重，因此一般情况下需要进行分段吊装。
分段吊装是指将大型的钢箱梁按照一定的方式进行分割，然后通过起重设备将其分段吊装到指定的位置。
这样不仅可以减小吊装时的重量和尺寸，降低吊装难度，还可以保证吊装安全、提高施工效率。
2. 钢箱梁分段吊装的工程准备在实施钢箱梁分段吊装之前，需要进行充分的工程准备工作。
首先是进行吊装方案设计，包括吊装分段数量、分段位置、吊装设备选型等内容。
其次是对吊装现场进行布置，包括搭设吊装塔吊、设备检查、操作人员培训等准备工作，确保吊装现场环境整洁、安全可靠。
3. 钢箱梁分段吊装的操作流程钢箱梁分段吊装的操作流程一般包括以下几个步骤：先是进行起重设备的布置和调试，包括塔吊、吊车等设备的就位和检查；然后是进行钢箱梁分段的吊装准备工作，包括吊装绳索的连接、吊装点的确认、吊装工具的准备等；接着是进行分段吊装的实际操作，通过操纵起重设备完成钢箱梁分段的吊装作业；最后是进行吊装后的收尾工作，包括现场清理、设备撤离等工作。
二、钢箱梁线型控制技术措施1. 线型控制的概念和意义线型控制是指在钢箱梁吊装过程中，通过各种技术手段控制梁体的线型，保证吊装过程中梁体的直线度和水平度，确保梁体在吊装过程中不发生变形或损坏。
线型控制的意义在于保证钢箱梁的质量和减小施工风险，为桥梁的安全运行奠定基础。
2. 线型控制的技术手段线型控制的技术手段主要包括：一是采用专业的吊装设备和工具，如悬吊索、调校支架等，通过这些设备和工具对钢箱梁进行吊装和调整；二是采用先进的测量技术，如激光测距仪、全站仪等，通过这些测量设备对钢箱梁进行实时监测和调整；三是采用合理的施工工艺，如采用分段吊装、均衡吊装等方式，通过这些施工工艺控制吊装过程中的力学变形。
城市高架桥曲线段钢箱梁的制作与吊装技术
城市高架桥曲线段钢箱梁的制作与吊装技术————————————————————————————————作者：————————————————————————————————日期：城市高架桥曲线段钢箱梁的制作与吊装技术一、工程概况广州市内环路改造工程位于广园路与永福路地段,其中交叉路口的第15＃～18＃墩上部结构采用钢结构连续箱梁结构,见“钢箱梁平面位置图”。
钢箱梁中心线全长为128m，主梁为单箱三室结构，桥面变宽从9。
0m到9。
75m，单侧悬臂长2。
0m.箱梁内顶、底板净距保持1.944米，支座处顶、底钢板厚均为28mm,钢箱梁高2。
0米，其余部位梁高随顶、底钢板厚度不同略有不同。
腹板为直腹板.边跨不设预拱度，中跨按二次抛物线规律设顶点在跨中的预拱最大上拱值为39mm。
钢箱梁总重约600T，每米约4。
69T。
原设计钢箱梁沿总长度分为三段,分别为37m+54m+37m.该工程钢箱梁制作及吊装具有如下特点和难点：1．钢箱梁位于曲线段内和变坡点段,对线型、超高、外观的要求高.2．16＃~17#墩跨在两座高架桥中间(两座桥高差约12m）穿过,钢箱梁的厂内制作、工艺设计要求高。
现场将没有制作场地，一旦设计不合理，将造成极大浪费和无法实现工期目标.3．钢构件对焊接质量、涂装工艺要求高,必须通过严格控制工序质量、规范操作程序、检验程序，确保结构达到国家标准。
4．16＃~18#墩与广园路上下两层桥梁空间立交，吊装作业条件受到了很大的限制。
5．钢箱梁段重量大，最重的206。
36T，最轻的达到192。
29T,最短长度达到41m，运输与吊装特别困难。
6．段与段通过临时支撑于空中现场焊接，给安装施工提出更高的要求。
二、钢箱梁分段制作规划制作前,需根据结构合理性、运输线路与车载能力、吊装环境与吊装能力等方面审核图纸,进行钢箱梁的分段制作规划,以便分段长度及重量在结构合理的前提下能满足运输及现场吊装的要求。
1、原设计分段原设计图纸分段如下图:经计算，三段钢箱梁最重的达到206.36T，最轻的达到192.29T，最短长度达到41m，无法运输及吊装，需对原设计分段进行变更，重新细分多段.2、分段规划分析钢箱梁分段考虑了如下几方面因素：(1)运输路线与车载能力箱梁分段需根据厂家到现场的运输线路确定长度，同时需考虑现有车辆的载重能力，还要顾及到施工场地的临时放置等，上述40多米的钢箱梁根本无法运到安装场地，而且,施工现场车道分流复杂，车辆流量大，无法放置40多米长的钢箱梁，因此，需进行细分多段，每段长度不大于20m，单段单片重量不大于50T才能满足运输的要求。
跨既有高架桥钢箱梁施工工法
跨既有高架桥钢箱梁施工工法一、前言跨既有高架桥钢箱梁施工工法是一种在现有高架桥上施工新建钢箱梁的工法。
当前，为解决城市交通拥堵和城市更新改造需要，许多城市为提高道路通行能力和行车安全，加强现有高架桥的维护和保养，采用了这种工法。
为此，我们进行了一系列的研究和试验，并在实际工程中应用。
本文将对该工法进行详细介绍，以提供参考和指导。
二、工法特点该工法是利用现有高架桥，采用组装式钢箱梁的施工方法，通过悬挂和移位方式，在既有高架桥上预制和拼装好整体的钢箱梁，从而实现快速、高效、安全地在现有高架桥上新建梁体，其主要特点如下：1、高效快速，节省时间：采用该工法，钢箱梁预制和拼装工作可以在地面完成，大大提高了工作效率，缩短施工周期，降低施工成本。
2、保护环境，减少噪声：该工法所需的机具设备少，施工现场非常整洁，施工过程中不会产生大量粉尘和噪声，对环境影响较小。
3、施工风险小，施工安全性高：采用该工法，钢箱梁拼装和悬挂时需要的人力物力较少，可以减少人员伤害和操作不当导致的施工事故。
三、适应范围该工法适用于既有高架桥上新增梁体，并且高架桥无法关闭且施工空间够大。
四、工艺原理该工法的施工原理是利用钢箱梁拼装和悬挂技术，在现有高架桥上预先拼装好钢箱梁，然后通过悬挂和移位的方式将钢箱梁吊装至预先浇筑的墩台上，梁体与墩台采用钢筋混凝土灌注锚固方式固定。
施工过程如图一所示。
该工法之所以能够实现快速、高效、安全地在现有高架桥上新建梁体，是因为其采用了以下一系列的技术措施：1、钢箱梁的预制和拼装。
梁体在地面预制和拼装，模块化设计，钢材材料标准化生产，梁连接处采用两端可分装配套件进行缝合，解决了现场浇筑难度大的问题。
2、梁体悬挂：将预制好的梁体通过起重设备吊起，吊装间隙图层放垫木，图层塞木，5T液压千斤顶协同作业，完成悬挂作业。
3、装配：设置缝合点，将各模块的预留孔口对准，并用螺钉将其连接在一起。
5、固定：采用混凝土灌注锚固方式，将钢筋穿出梁体，与钢筋混凝土灌注墩台相连，并且将梁体与墩台之间的缝隙用钢材封堵，从而达到稳定固定的效果。
城市高架桥施工技术附图详解
就位快
就位快
4.专题施工技术
架桥机安装工艺：
架桥机主桁架地面拼装
架桥机单榀桁架吊装
4.专题施工技术
预制梁吊装工艺：
T梁隔跨吊装
T梁斜吊上盖梁
4.专题施工技术
4.6 采用挂篮悬臂浇注现浇箱梁技术
1）该技术合用于城市内跨越河流、铁路等旳高架桥施工 2）该技术优点： 支架不落地，对交 通影响小。 3）挂篮系统构成： 主纵桁架、行走系 统、底篮、后锚系 统
5. 工程案例
工程特点与难点
1）施工场地狭小 本工程施工主要集中在大柏树道路交叉口，此处原有高
架、道路已构成该地域主要交通枢纽，而新建旳中环线及有 关匝道与老路交错纵横，基础构造更是鳞次比邻，施工场地 极其狭小，正所谓螺丝壳里做道场，难度极高。
2）交通组织复杂 本工程位于邯郸路、曲阳路、中山北一路、汶水东路、
新建旳大柏树立交范围内旳排水管道施工，新增各类管 线总长约5400多米，管径∮225-∮2400。其中涉及开槽埋管 和顶管工程。
5. 工程案例
5. 工程案例
构造概况 根本和匝道基础采用钻孔灌注桩和桩承台基础上部构造为现浇 混凝土墩柱、现浇混凝土箱梁，跨径在27－56m范围内变化， 桥面为黑色路面构造。匝道斜弯坡桥梁为预应力连续箱梁和钢 箱梁，原则宽度有7m和8.5m两种，跨径在12－28m范围内变 化。
4.专题施工技术
4.5 采用架桥机吊装预制梁技术
1）该技术合用于城市内吊装预制混凝土T型梁、预制混凝 土箱梁、钢箱梁、混凝土节段梁等
顶高支腿换撑A 顶高支腿A
起吊天车1 1
起吊天车2 A 顶高支腿B 2
架桥机主梁
顶高支腿及换撑C
低支腿
中支腿
钢箱梁分段吊装施工技术及线型控制技术措施
钢箱梁分段吊装施工技术及线型控制技术措施钢箱梁是一种常用于桥梁建设中的结构形式，它由钢材制成，具有承载能力强、耐久性好等特点。
在桥梁建设中，钢箱梁的分段吊装施工是一项关键的工程环节，需要采取一系列的技术措施和线型控制技术来确保施工安全和施工质量。
以下将就钢箱梁分段吊装施工技术及线型控制技术措施进行详细介绍。
一、钢箱梁分段吊装施工技术1.施工前的准备工作在进行钢箱梁分段吊装施工之前，需要进行周密的施工准备工作。
首先要对施工现场进行仔细的勘察和测量，确保吊装线型的准确性。
同时要对吊装设备和工具进行检查和维护，确保吊装设备的正常运行。
还需要制定详细的施工方案和安全措施，并进行施工人员的专业培训和技术交底，确保施工人员能够熟练掌握吊装操作技术和安全操作规程。
2.合理的吊装方案钢箱梁的分段吊装施工需要制定合理的吊装方案，确保吊装过程中吊装设备和吊装工艺的安全性和稳定性。
吊装方案应根据钢箱梁的具体情况和施工环境进行合理设计，包括吊装点的选择、吊装设备的选用、吊装线型的设置等。
吊装方案还需要考虑到施工现场的实际情况，预留足够的安全空间和施工通道，确保吊装作业的顺利进行。
3.安全的吊装操作在进行钢箱梁分段吊装施工时，需要严格按照吊装方案和安全规程进行操作，确保吊装过程的安全性。
吊装操作人员应严格按照指挥员的指挥进行操作，遵守吊装信号和指挥动作，确保吊装设备和吊装工艺的安全运行。
要及时清理施工现场的杂物和障碍物，保持施工现场的清洁和整洁，减少吊装作业的风险。
4.及时的质量监控钢箱梁的分段吊装施工需要进行及时的质量监控，确保吊装过程中钢箱梁的质量和几何尺寸符合设计要求。
在吊装过程中要进行实时监测和测量，及时发现和处理吊装过程中的异常情况和问题，确保吊装作业的顺利进行和施工质量的达标。
二、线型控制技术措施1.精确的线型测量在钢箱梁的分段吊装施工中，需要进行精确的线型测量，确保吊装线型的准确性和稳定性。
线型测量应由专业的测量人员进行，使用精密的测量仪器和设备进行测量，确保吊装线型的准确度达到设计要求。
市政高架桥钢箱梁吊装施工技术
市政高架桥钢箱梁吊装施工技术摘要：为满足该市政快速路钢箱梁架设施工需求，在钢箱梁架设前需要做临时支墩作为钢箱梁架设的辅助措施。
根据现场现有材料状况，经过经济方案比选后选择型钢临时支架。
通过Midascivil有限元软件对该支架整体建模分析计算，各杆件计算结果均满足计算要求，证明了该方案选择的可行性，方案的设计充分利用了现有材料，从而实现了项目利润的最大化。
最后在支架关键部位(钢管柱和工字钢分配梁)布置应变片来监测钢管柱和分配梁的应力状况，并用全站仪监测分配梁最大位移。
通过监测发现钢管柱最大应力为152MPa，分配梁最大位移为6.4mm，应力及位移值与模型模拟数值接近。
目前该快速路已完成施工并投入运营，在此过程中作为施工辅助措施的临时支架为钢箱梁的拼装施工起到了极为重要的作用。
该临时支架所采用的模拟计算方法可行，对今后类似工程具有很好的参考价值。
关键词：市政高架桥；钢箱梁吊装；临时支架一、工程概况项目名称：芳村大道南快捷化改造工程勘察设计施工总承包。
施工地点位于广州市荔湾区西部，连接珠江大桥、珠江隧道、鹤洞大桥等主要出入口，走向为西北至东南，大致与珠江平行。
本项目北起洲头咀隧道，沿线经过花蕾路、浣花路、鹤洞路、中兴路、求实一横路、环翠北路，终点接东新高速收费站。
东新高架桥上部结构采用简支钢-混凝土组合箱梁结构。
桥宽25.5m，横桥向为五箱单室。
钢梁采用U型开口截面，箱室宽2.4m,两箱梁间距为2.375m，梁中心间距4.775m，两侧悬臂长2.0m。
本项目顶面全宽25.5 米，共分为5 个箱室，箱室间由小横梁连接，最外侧设挑臂，所有轴线箱梁沿桥横向均以箱室为单元划分为5 片，其中最外侧挑臂也与箱室一起组成一体，35 米、40 米及42.2 米跨径沿纵向划分为2 个段，即各划分为10 个节段，节段长度根据现场实际选取，60 米跨径沿纵向划分为3 个节段，即各划分为15 个节段，其中9#—10#轴线因要跨越河涌和老桥，拟在内厂分三个节段（纵向）制造，运输至工地现场后将三个节段再接长至5 个约60 米长的节段进行吊装。
