液晶显示器拆解图解

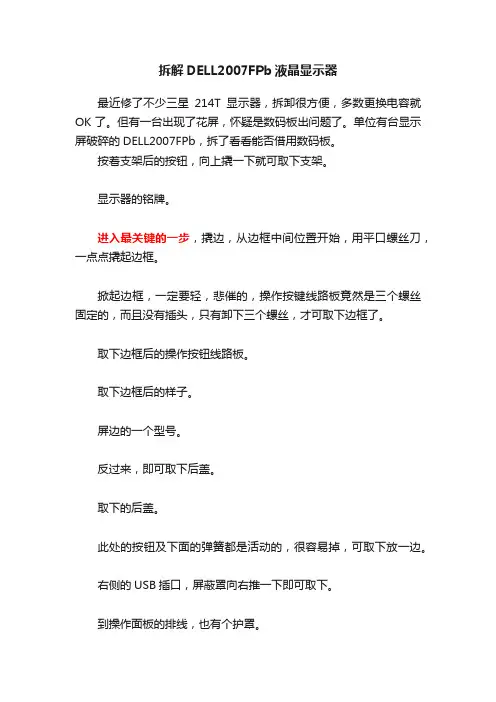

拆解DELL2007FPb液晶显示器
拆解DELL2007FPb液晶显示器最近修了不少三星214T显示器，拆卸很方便，多数更换电容就OK了。
但有一台出现了花屏，怀疑是数码板出问题了。
单位有台显示屏破碎的DELL2007FPb，拆了看看能否借用数码板。
按着支架后的按钮，向上撬一下就可取下支架。
显示器的铭牌。
进入最关键的一步，撬边，从边框中间位置开始，用平口螺丝刀，一点点撬起边框。
掀起边框，一定要轻，悲催的，操作按键线路板竟然是三个螺丝固定的，而且没有插头，只有卸下三个螺丝，才可取下边框了。
取下边框后的操作按钮线路板。
取下边框后的样子。
屏边的一个型号。
反过来，即可取下后盖。
取下的后盖。
此处的按钮及下面的弹簧都是活动的，很容易掉，可取下放一边。
右侧的USB插口，屏蔽罩向右推一下即可取下。
到操作面板的排线，也有个护罩。
继续拆屏侧面的四个螺丝。
下面继续……[ 此帖被welcom321在2012-09-14 06:50重新编辑]最近修了不少三星214T显示器，拆卸很方便，多数更换电容就OK了。
但有一台出现了花屏，怀疑是数码板出问题了。
单位有台显示屏破碎的DELL2007FPb，拆了看看能否借用数码板。
按着支架后的按钮，向上撬一下就可取下支架。
显示器的铭牌。
进入最关键的一步，撬边，从边框中间位置开始，用平口螺丝刀，一点点撬起边框。
掀起边框，一定要轻，悲催的，操作按键线路板竟然是三个螺丝固定的，而且没有插头，只有卸下三个螺丝，才可取下边框了。
取下边框后的操作按钮线路板。
取下边框后的样子。
屏边的一个型号。
反过来，即可取下后盖。
取下的后盖。
此处的按钮及下面的弹簧都是活动的，很容易掉，可取下放一边。
右侧的USB插口，屏蔽罩向右推一下即可取下。
到操作面板的排线，也有个护罩。
继续拆屏侧面的四个螺丝。
左侧保护罩，向上推，取下。
露出接灯管的四个插头，取下。
整个后铁盖，向下滑一下，露出到显示屏的信号插头，轻轻取下。
整个后铁壳即可取下，翻开看看内部样子，慢慢排了四块控制板啊！跟三星完全不是一个模式。
联想L193Wide液晶显示器拆卸和维修实例
联想L193 Wide LCD液晶显示器拆卸和维修实例摘要: 联想L193 Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193 Wide指 ...联想L193 Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193 Wide指示灯不亮维修实例1dianyuan电源板的电路图4，dianyuan电源块IC201用的是LD7575PS 8脚dianyuan电源芯片。
检查发现F201保险熔断，Q201（A2761）场效应管击穿，C201（450v100uf）滤波电容鼓包，代换所坏元件后开机dianyuan电源正常亮。
A2761可以用常用等K2645、6N60 、10N60等代换指示灯不亮维修实例2检查发现300V电压未泄放，说明dianyuan电源未启振，测量IC201（LD7575PS）的1脚0v、 2脚0, 3v、3脚0v、 4脚0v、5脚、0v， 6脚12v，7脚0v, 8脚280v 检查LD7575外围未见损坏，代换IC201后dianyuan电源恢复正常。
正常后测量LD7575各脚的电压参数：1脚1.3v 2脚2.7v 3脚0v4脚0v 5脚1.4v 6脚15v 7脚0v 8脚 302v指示灯不亮维修实例3通电后dianyuan电源板发出叽叽都声音，检查发现300V电压能泄放，检查发现15v整流管SB10100CT击穿，用SB1045CT代换后dianyuan电源正常。
指示灯不亮维修实例4检查就保险熔断、场效应管击穿，换后顾客取回家第2天开机就再次出现不通电，后来就出现屡烧Q201开关管，LD7575、400V整流滤波，尖峰吸收电容，几乎把dianyuan电源初级的所有电容都换个遍也为修好，最后查出R216（201）200Ω电阻变质，换后才彻底修好。
联想L193Wide液晶显示器拆卸和维修实例
联想L193 Wide LCD液晶显示器拆卸和维修实例摘要: 联想L193 Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193 Wide指 ...联想L193 Wide显示器的拆卸方法只需注意台座后面的标签下面有2粒螺丝钉，其它部分就和一般的显示器拆卸方法一样，详见图1、2、3所示。
必须撕下标签后才能拆卸，一般显示器标签下面是极少有螺丝。
联想L193 Wide指示灯不亮维修实例1dianyuan电源板的电路图4，dianyuan电源块IC201用的是LD7575PS 8脚dianyuan电源芯片。
检查发现F201保险熔断，Q201（A2761）场效应管击穿，C201（450v100uf）滤波电容鼓包，代换所坏元件后开机dianyuan电源正常亮。
A2761可以用常用等K2645、6N60 、10N60等代换指示灯不亮维修实例2检查发现300V电压未泄放，说明dianyuan电源未启振，测量IC201（LD7575PS）的1脚0v、 2脚0, 3v、3脚0v、 4脚0v、5脚、0v， 6脚12v，7脚0v, 8脚280v 检查LD7575外围未见损坏，代换IC201后dianyuan电源恢复正常。
正常后测量LD7575各脚的电压参数：1脚1.3v 2脚2.7v 3脚0v4脚0v 5脚1.4v 6脚15v 7脚0v 8脚 302v指示灯不亮维修实例3通电后dianyuan电源板发出叽叽都声音，检查发现300V电压能泄放，检查发现15v整流管SB10100CT击穿，用SB1045CT代换后dianyuan电源正常。
指示灯不亮维修实例4检查就保险熔断、场效应管击穿，换后顾客取回家第2天开机就再次出现不通电，后来就出现屡烧Q201开关管，LD7575、400V整流滤波，尖峰吸收电容，几乎把dianyuan电源初级的所有电容都换个遍也为修好，最后查出R216（201）200Ω电阻变质，换后才彻底修好。
教你怎样[拆解]液晶显示器---附图
![教你怎样[拆解]液晶显示器---附图](https://img.taocdn.com/s3/m/f5d0787f7f21af45b307e87101f69e314332faff.png)
教你怎样[拆解]液晶显示器---附图液晶显示器内部构造好久没有为大家献上液晶显示器的拆解了，在这新年之际，我们将为各位爱好液晶显示器的朋友，带来意想不到的“拆解大餐”。
可以说以往的拆解相比这一次都是小打小闹，跟随我们，将让您看到泡泡网小编怎样暴力拆解到液晶的“背光灯管”。
准备看小编暴力拆解三星首款26吋宽屏2693HM这次被我们开刀，还是一个非常抢眼的角色——三星首款26吋宽屏2693HM。
下面大家就跟随小编看看三星2693HM华丽的外表下到底都有什么装备……三星2693HM支架与屏幕靠4颗螺丝固定我们首先将支架上的螺丝卸下将屏幕与支架分离，下面就可以拆解屏幕了三星2693HM屏幕背部拥有4颗螺丝固定，都集中在底部背部的4颗螺丝已经全部拧下，不过该机缝合还是比较严实，将后盖揭开还真不易从屏幕底边突破，通过一个细缝，将其前后外壳分离初次拆机，一个人显得有些困难，多一个助手要轻松一些，LCD 频道主编王竹岩老师不幸成了小编的助手^_^由于怕把该机的卡扣处跷坏，拆机时我们格外细心，费了九牛二虎之力终于把前后壳掀开哈哈！拆解第一阶段告破，后盖已经打开，三星2693HM采用什么面板即将揭晓……本以为拆开后壳，就能够看到该机的面板型号，可以我们错了，还有一层需要揭开上图中，最上一层凸起的屏蔽罩下就是三星2693HM的供电模组和信号接收处理单元。
而大家所关心的面板型号埋在这个屏蔽罩下面……现将连接线拔下，上图中左侧为按键单元与电路板的接口，右侧为音箱的接口这里是供电模组与背光灯管供电单元的连接右上图中的电路是用来驱动液晶面板的关键部分而左上图则是其与信号处理单元连接的接口，此接口拔出很费劲，并且不是防反插设计将各个接口拔下之后，终于可以将上层拿开了，面板型号就在下面找到了！中华映管25.5吋TN液晶面板CLAA260WU01从三星2693HM确认为25.5吋宽屏之后，我们就已经知道了其采用的并不是三星液晶面板，因为三星SDI仅有比25.5吋大0.5吋的26吋TN液晶面板。

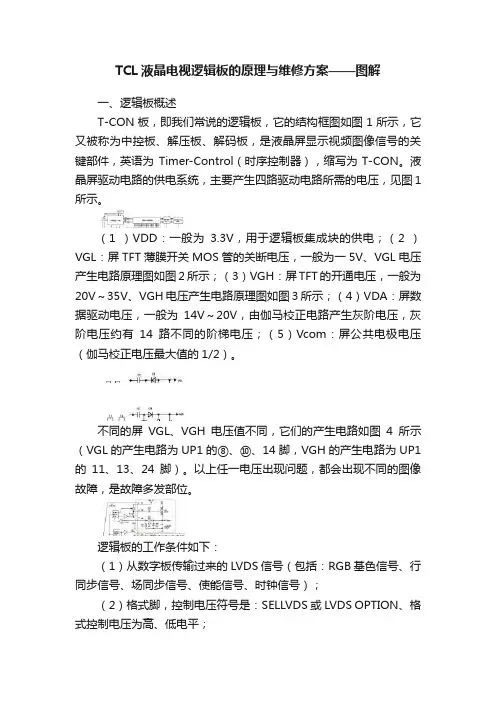

TCL液晶电视逻辑板的原理与维修方案——图解
TCL液晶电视逻辑板的原理与维修方案——图解一、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。
液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压，见图1所示。
（1 ）VDD：一般为3.3V，用于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，一般为一5V、VGL电压产生电路原理图如图2所示；（3）VGH：屏TFT的开通电压，一般为20V～35V、VGH电压产生电路原理图如图3所示；（4）VDA：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。
不同的屏VGL、VGH电压值不同，它们的产生电路如图4所示（VGL的产生电路为UP1的⑧、⑩、14脚，VGH的产生电路为UP1的11、13、24脚）。
以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。
逻辑板的工作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为高、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。
逻辑板的作用：把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。
具体就是把主板送来的LVDS信号经过转换，产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。
AOC 193P液晶显示器拆解
比CRT更简单——AOC 193P液晶显示器拆解今年配机，很多朋友都选择了液晶显示器，主流17英寸液晶显示器价格已降至2300元左右，成为了配机主流。
但业内不少人士认为，19英寸液晶显示器将是明后年的主流产品，现在不少消费者也持币观望，等待着它的价格降至一个合理的水平。
本周，迪迪就亲自为大家拆解分析一款目前主流的19英寸液晶显示器——冠捷193P。
AOC 193P是冠捷公司发布不久的一款中档19英寸液晶显示器，市价2899元。
从性能上看，AOC 193P和三星930B在同一档次上，都属于中档19英寸显示器，而且都具备DVI/VGA接口，功能比较齐全。
而从价格上看，193P和三星入门级19 英寸LCD显示器913V价格相当。
一、外观设计从外观上看，AOC 193P比较简洁明快，底部空间较大，适合于桌面相对紧张的用户。
所有的调节按钮都在边框右侧，13mm超窄边框、双轴多功能底座都是其主要卖点。
它的双轴设计使得液晶屏高度和垂直视角都可以自由调节，这一点非常人性化，适合大屏幕液晶用户（图1、2）。
小知识：可视角度可视角度是指用户可以从不同的方向清晰地观察屏幕上所有内容的角度。
由于提供液晶显示的光源经折射和反射后输出时已有一定的方向性，超出这一范围观看就会产生色彩失真现象。
液晶显示器的可视角度包括水平可视角度和垂直可视角度两个指标，水平可视角度表示以显示器的垂直法线(即显示器正中间的垂直假想线)为准，在垂直于法线左方或右方一定角度的位置上仍然能够正常看见显示图像，这个角度范围就是液晶显示器的水平可视角度；同样如果以水平法线为准，上下的可视角度就称为垂直可视角度。
一般而言，可视角度是以对比度变化为参照标准的。
当观察角度加大时，该位置看到的显示图像的对比度会下降，而当角度加大到一定程度，对比度下降到10∶1时，这个角度就是该液晶显示器的最大可视角。
目前市场上出售的液晶显示器的可视角度都是左右对称的，但上下就不一定对称了，常常是上下角度小于左右角度。
夏普大型液晶屏幕的拆解
夏普60LX830拆屏修理当今的LCD彩电，已经全部采用LED背光的屏幕了，LED背光灯条因为在长时间工作时温度很高、散热不良，长年累月的连续工作，常产生灯珠开路、虚焊、LED灯珠引线对铝底板间漏电、LED灯条塑料导线外皮压破与铝后壳间漏电等故障，引起开机后背光不亮、开机后背光保护、开机后烧坏背光驱动板故障。
为了检修LED灯条、更换LED 灯珠或灯条，就要拆开屏幕，因为LCD液晶片很薄、很重、很软、很脆、面积很大，在拆开屏幕过程中，很容易失手损坏昂贵的LCD屏，因此，拆屏风险很大，需要特别谨慎。
在拆屏前需要认真学习和了解拆屏的方法、步骤、程序及注意事项。
不同机型的LCD屏幕，结构不同，分解和拆屏的方法也不同。
按分解拆屏的顺序，大体分为两大类：从屏幕模组前部拆法和从屏幕模组后部拆法。
从前部拆法是指在分解拆卸屏幕时，把屏幕水平放置在平台上，LCD屏朝上，后背铝壳朝下，先把屏幕四周外边缘的紧固螺丝全部拧下，取下紧固前框与后壳的夹片，然后从屏幕前边的LCD液晶片开始入手，由上而下，一层一层的拆卸屏幕各层膜片，最后只剩下屏幕的铝板后壳及内嵌在后壳内边缘的LED灯条。
前拆法因为第一步就要取出LCD 液晶屏，因此，要准备好拿取液晶屏的吸盘。
如果没有吸盘，直接用手抠住面积很大、很重、很薄、很脆的LCD液晶片边缘抬高，很容易造成LCD屏断裂、因用力扭曲变形而损坏。
因此，吸盘是拆大屏的必备工具。
夏普46寸以下的小屏LCD彩电，大多要采用这种拆法。
从后部拆法是指在分解拆卸屏幕时，把屏幕水平放置在平台上，LCD屏幕朝下，后背的铝后壳朝上。
这种类型的屏幕，构成前框的材料是由四段90度的角铁，围合成一个有四个直角的闭合矩形。
内部嵌放LCD液晶片、导光板、光栅板等光学膜片。
见下面的照片。
后壳是一整张铝板，冲压成带有90度窄折边的闭合矩形。
上下边框内嵌LED灯条。
后壳内表面放置反光板（很薄、很软、不透光的白色塑料膜)。
见下面照片。
LCD的维修与拆解-PPT课件
显示器分类
• • • • • • • 常见的液晶显示器分为： TN-LCD，STN-LCD，DSTN-LCD和TFT-LCD四种。 其中TN-LCD，STN-LCD和DSTN-LCD三种显示原理相同， 只是液晶分子的扭曲角度不同而已。 TN-LCD：（扭曲向列型 ）液晶分子扭曲角度为90度。
工业控制的液晶显示器
图4－１
•
后盖固定螺丝
巧取转轴盖(注意力度容易损坏)
图４－3
图４－4
用开机板开后盖
图４－5
图４－6
A/D信号线
固定屏蔽罩的螺孔 屏 蔽 罩 HFM0019D驱动板
图４－7
图４－8
图４－9
4.3 对整机功能故障进行相关维修，更换相关的不良硬件。更换好相关物料 以后按拆散的相反步骤进行组装，在装驱动板时要确认所用的BIOS是否正 确,在装液晶屏时，应先将A/D线接好于屏上并用醋酸胶布贴紧，然后将A/D 线的另一端接好于驱动板上并用热熔胶将其固定。 4.4 在装面壳时请注意手法，切不可用力过大，以免将屏压碎。
STN-LCD：（超扭曲向列型 ）也就是液晶分子的扭转角度加大，呈180 度或270度，如此而达到更优越的显示效果(因对比度加大)。 DSTN-LCD：（双层超扭曲向列型 ）其D为双层之意，因此又比STN更 优异些。由于DSTN的显示面板结构已较TN与STN复杂，显示画质较之更为 细腻。 TFT-LCD：（薄膜晶体管型 ）是一种新的液晶制造工艺。 LCD液晶显示器广泛应用于工业控制中，尤其是一些机器的人ห้องสมุดไป่ตู้复杂控 制设备的面板，医疗器械的显示等等。我常用于工业控制及仪器仪表中的的 LCD液晶显示器的分辨率为：320x240，640x480，800x640，1024x768及 以上的分辨率的屏，常用的大小有3.9"，4.0"，5.0"，5.5"，5.6"，5.7"，6.0"， 6.5"，7.3"，7.5"，10.0"，10.4"，12.3"15"17"20"甚至现在的50"YIS等。颜色 有黑白，伪彩，512色，16位色，24位色等
液晶显示器的结构与拆卸图示
电 源 板 与 高 压 板
驱动板
2.2 液晶显示器的拆卸与安装
2.2.1 液晶显示器的拆卸 1底座的拆卸
(a)ቤተ መጻሕፍቲ ባይዱ取下塑料扣板
(b) 旋下固定螺钉
(c) 取出底座
2 外壳的拆卸
(a)取出螺钉帽
(b)旋下螺钉
(c) 打开后盖
(d)打开后盖的效果
3 电路板屏蔽罩的拆卸
(a) 掀开屏蔽铝纸
2.1 液晶显示器的整机结构
2.1.1 液晶显示器外部结构
1液晶显示器的前面板结构
液 晶 显 示 屏 显示器 外壳
电源开关及 功能按键
显 示 器 支 架
2 液晶显示器的后面板结构
电源 插口
VGA 接口
DIV 接 口
2.1.2 液晶显示器的内部结构
1 液晶显示器内部结构组成框图
2 液晶显示器内部结构
(b)拔下背光灯管插座
(c) 拔出数据排线插头
(d)分离屏蔽罩的效果
4 开关电源板、高压板的拆卸
(a) 旋下固定螺钉
(b)取下隔离塑料片
(C)旋下固定螺钉
(d)取下电源、高压板
(e)拔出交流220V电源插头
(f)分离电源、高压板和屏蔽罩
5 驱动板的拆卸
(a)旋出固定螺钉
(b)旋出内六角固定螺钉
(c)取出驱动板
(d)取出驱动板的效果
6 液晶屏和背光灯的拆卸
a)旋出固定螺钉
(b)取出金属罩板
(c取出液晶背面板
液晶背面板和液晶屏分离
(e)打开塑料固定框
(f)分离塑料框和金属框
(g)取出塑料固定框
(h)掀起背面板
(i) 翻起背面板
(j)取出被光灯管
液晶显示器拆机
先用东西把液晶的外壳拆开一点小缝，为了美观最好是液晶的低部先拆。
然后找一张废旧的电话卡或者IC卡从拆开小缝插进去，然后往一边用力的刷过去。
四边都这样刷一次液晶的外壳就能拆开。
用电话卡或IC卡不会对外壳造成损坏外观能保护完美，用硬的一字螺丝刀不一样会对外壳损伤不美观。
拆开上壳之后一定不要用力去拿开，大部分的按键板会跟上壳连在一起。
中间会有按键板与驱动板的连接线用力过大会拉断那一根线。
把上壳轻轻的拿起来一点把连接线排拔开再把上壳拿掉。
从按键板接头那一边把连接线拔掉
把上壳拿走之后会看到液晶显示屏跟后壳之间上有四个螺丝，把这四个螺丝拆掉。
把整台机器反过来报把后壳慢慢的往上拿起，就会看到屏线跟灯管的连接线。
把灯管的连接线拔掉
再把屏线拔掉，一般屏线的接口上会有一屋锡波纸，防止外面的干扰信号干扰。
把那屋锡波纸拿开后再把屏线拔掉。
把后壳拿掉后就剩下液晶屏
这里注意看一下在屏的左下角有一个标签上面写的就是屏的生产厂家跟屏的型号。
下面屏的型号就是M190A1—L0A .
电源一体板跟驱动板就按装在后壳上
驱动板背面上都印刷有每个接口的各个线功能
把固定板的螺丝拧掉再把电源一体板跟驱动板拆下来，看到电源板上面明显的爆了一个电容。
驱动板是我们常用的2025驱动板（2120+2025方案），通用驱动板都是以图像处理芯片命名比如：2025 2023等。
3.1.2 液晶显示器的内部拆卸_新版液晶显示器常见故障实修演练_[共6页]
![3.1.2 液晶显示器的内部拆卸_新版液晶显示器常见故障实修演练_[共6页]](https://img.taocdn.com/s3/m/741e1602360cba1aa911da42.png)
新版液晶显示器常见故障实修演练
50 3.1.2 液晶显示器的内部拆卸
将液晶显示器的外壳以及电路屏蔽盒拆下来后，接着就要对内部的电路以及液晶显示屏组件进行拆卸。
1．电路部分的拆卸
①
液晶显示器的电路板都是通过固定螺钉固定在金属支撑架上的。
首先，使用螺丝刀将电源电路板上的固定螺钉拧下，然后，使用一字螺丝刀将塑料固定卡扣的两个卡脚向内侧挤压，即可取下电源电路板，如图3-17所示。
图3-17 拆卸电源电路板
②
将电源接口处的接地线螺钉拧下，再将控制和数字图像处理电路板上的连接插件拔下，电源电路板就拆卸下来了，如图3-18所示。
图3-18 取下电源电路板
③ 使用螺丝刀将控制和数字图像处理电路板上的固定螺钉拧下，如图3-19所示。
④ 控制和数字图像处理电路板上的VGA 接口和DVI 接口分别通过两个六角螺钉与金属支撑架相连，使用内六角螺丝刀将六角螺钉拧下后，即可将控制和数字图像处理电路板取下，如图3-20所示。
51 第3章 液晶显示器的
拆卸与检修演
练
图3-19 拧下控制和数字图像处理电路板上的固定螺钉
图3-20 拧下六角螺钉
⑤ 操作显示电路板安装在前框内侧，使用螺丝刀将固定螺钉拧下，即可拆下两块操作显示电路板，如图3-21所示。
图3-21 拆下两块操作显示电路板。
液晶电视机各部件图解
液晶电视机各部件图解液晶电视机的整机结构如图1-1所示，它主要包括四大部分：分别是电源板（提供电压）、高压板（点灯用）、驱动板（处理信号）、逻辑板（处理驱动板送过来的信号变成液晶屏可以识别的信息）。
图1-1其它结构的液晶电视内部如图1-2所示，可以看出，虽然和第一台机器不完全一样，但是大同小异，都有四大部分所构成，这个机器是一台超高清的机器，因此它有一块120HZ的倍频板，主要用来提高扫描频率，提高清晰度，再一个就是这个机器支持读取USB设备里的图片、音乐、视频等资料，属于比较先进的机型。
图1-2倍频板如图1-3所示，倍频板主要作用是提高扫描频率，用来提高清晰度，扫描频率可以达到120HZ，这样就可以在很大的程度上去提高清晰度。
图1-3液晶电视机的灯管如图1-4所示，它和液晶显示器是不一样的，液晶显示器的灯管一般在背光板的上面和下面分布，而液晶电视由于屏幕尺寸大，因此它的灯管会全部分布在液晶屏的后面，从上到下，规则排列。
接下来我们来看一下各种电源板，电源板基本都可以通代的，代换原则是大代小，也就是说，大屏幕尺寸的电源板可以代替小屏幕的，大电流的电源板可以代替小电流的电源板。
32寸的电源板如图1-6所示。
37寸的电源板如图1-8所示，可以看到，它的体积比32寸的要大，也就是说，越大尺寸的液晶电视，它的电源板的功率也就越大，相应的体积也就越大。
42寸的液晶电视电源如图1-10所示，这个电源在图中看的可能比较小，而实际上这个电源的体积是非常大的。
图1-10它的接口电路如图1-11所示，它的输出电压主要有24V、12V、5V、5VSB、ON/OFF，其中待机时只有5VSB在工作，只要ON/OFF 得到主板反馈过来的5V或者直接将5VSB短接到ON/OFF脚上，这个电源才可以启动液晶电视的高压板液晶电视的高压板，基本是24V的，这一点是和显示器不同的，显示器（24寸或以下）的高压板一般是12V的，24V的电源直接来源于液晶电视的开关电源，还有一点和液晶显示器不同的是，液晶电视的灯管接口，一个口是管2个灯，而显示器的高压板，一个口是管一个灯，和液晶显示器相同的是：液晶显示器和液晶电视的高压板都有大口和小口之分，如图1-13所示，这是一款12灯大口的通用型液晶电视高压板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了对液晶显示器部也有个更加深入的了解，特地选择了一款具有代表性，并且较为畅销的消费级液晶显示器，把它大卸八块，仔细瞧瞧它的内部构造。
这款LCD 显示器采用了超窄边框和超薄机身设计，体积小，结构紧密，不禁让我们想到拆卸一定不会容易（事实证明也是如此）。
液晶显示器的标签上一般都会有“为避免触电，请勿自行打开后盖。
若需服务，请与专业或授权人员联系。
”的说明，所以请DIY们一定不要私自拆卸液晶显示器。
由于LCD 内部构造非常精密，今天的主角随时存在着“牺牲”
的可能性，所以请大家务必记住她的芳名——纯净界EZ15D 。
拆下塑料背板以后会看见金属屏蔽罩，它的作用主要是防止电磁波对内部电路板的干扰，当然对散热也有帮助。
上图为数据线接口处的一层金属覆盖物，用于接口处的防干扰，可见纯净界在细微之处也做的一丝不苟。
拆下金属屏蔽罩后，就可以清楚的看见内部的电路板了。
它们是用螺丝固定在屏蔽罩上的，把它们拆下来看的更清楚些。
这是两块电路板。
左边的为整个液晶显示器的核心。
显示卡的模拟信号就是传输到这里，经过LCD 控制芯片处理后转成数字信号，再输出到LCD 液晶显示面板上的。
其上的主控芯片为MRT （晶捷），目前三星、现代、明基、瑞轩、光威等多家厂商都在使用这款芯片。
右边的电路板叫高压单元。
由于采用的是四灯管背光源设计，所以和一般的LCD 显示器的电压控制电路板有些不同，其两端各有一对连接灯管的接口（上图白色的长方条），可以给LCD 的四根灯管同时提供稳定的电源。
采用四灯管技术的优势在于，能均匀的补充屏幕光源，避免屏幕灰暗现象的存在，同时还可以增加色彩的表现力。
这是拆下金属屏蔽盖后的EZ15D 的照片，可以清楚看见左边四条灯管的电源接线，中间的两条为数据线。
中间白色的就是反光板和玻璃基板，四周用金属边框和塑料边框牢牢固定。
我们接着往下拆。
这就是大家经常看见的液晶显示屏。
它的两边压合了集成电路板（PCBA），用于让面板电路和控制电路连接，传递电信号。
据说，液晶屏的价格占了整个LCD 显示器成本的6 到8 成，可见液晶显示屏质量的好坏，直接关系着液晶显示器的质量与性能。
目前液晶屏主要分为日本、韩国、台湾三地的产品，其中以日系的三洋、SHARP 屏质量最佳。
拆下液晶显示屏，我们可以看见四张半透明的薄膜，即：导光板、偏光板x2 、彩色滤光片（内含配向膜）。
它们的作用为：只要改变刺激液晶的电压值就可以控制最后出现的光线强度与色彩，并进而能在液晶面板上变化出有不同深浅的颜色组合了。
最后就剩下玻璃基板、反光板（最下边白色的薄膜）和荧光灯管了，它们被固定在一个金属防护罩里。
纯净界的四根灯管的布局为上下各两根。
配合反光板和上面介绍的导光板、偏光板、彩色滤光片，可以提供清亮均匀的亮度效果和丰富艳丽的色彩。
到此，纯净界EZ15D 已经被完全分解成每个零部件了，经过我们这样的折腾，它也已经光荣的“牺牲”了。
但是通过这篇文章，相信大家对LCD 显示器的内部构造有了一定的了解，希望对大家在LCD 显示器的选购上带来一点帮助。
最后，祝大家都可以选择到自己心宜的液晶显示器产品，轻松体验健康快乐的生活！文中的描述如有不妥之处敬请读者和专家批评指正。
