单片机温度传感器
单片机应用中常用的传感器控制技术
单片机应用中常用的传感器控制技术在单片机应用中，传感器起着至关重要的作用。
不同类型的传感器可以用于检测环境变化，例如温度、湿度、光照强度等，也可以用于检测物理变化，例如加速度、旋转、位置等。
通过传感器的数据，我们可以控制电路中的元器件来完成目的，例如控制机器人的移动、检测工厂设备的状态、监测家庭温度、湿度等。
本文将重点介绍单片机应用中常用的传感器控制技术。
1. 模拟输入模拟输入是指将传感器的输出连接到单片机的模拟输入引脚上。
传感器通常输出一个电压信号，单片机通过采样模拟输入引脚的电压值，并将其转换为数字信息。
最常见的模拟传感器是温度传感器，例如DS18B20，该传感器输出的电压随温度的变化而变化，单片机可以根据采集到的电压值计算出温度，并控制相应的操作。
2. 数字输入数字输入是指将传感器的输出连接到单片机的数字输入引脚上。
传感器通常输出一个数字信号，单片机将其读取为高或低电平。
数字输入通常用于检测开关状态，例如检测是否有物体靠近，在机器人中可用于检测碰撞、检测距离等。
3. PWM控制PWM（Pulse Width Modulation）控制是通过调整脉宽来控制输出电压的一种技术。
在单片机应用中，PWM控制通常用于控制电机或灯光的亮度。
传感器可以用于检测电机或灯光的状态，例如通过光敏电阻检测感光元件的状态，或检测电机的转速。
传感器采集到的信息可以用于调整PWM的输出，从而实现对电路元器件的精确控制。
4. I2C总线通信I2C总线通信是一种串行通信协议，在单片机应用中广泛用于与传感器通信。
通过I2C总线，多个传感器可以通过同一根引脚与单片机进行通信。
传感器在总线上被赋予地址，单片机可以根据地址识别传感器，并向其发送指令读取数据。
总之，传感器控制技术对于单片机应用来说至关重要。
通过传感器收集的数据，单片机可以精确地控制电路元件，使其执行特定的任务。
在实际应用中，我们需要根据不同的传感器类型和应用场景，采用不同的控制技术，并实现传感器和单片机之间的有效通信。
单片机温度计的原理及应用(一)
单片机温度计的原理及应用（一）引言概述：单片机温度计是一种用于测量温度并输出数字化结果的设备。
它利用单片机的高精度和高稳定性来实现温度的准确测量，并可以通过数字信号输出与温度值对应的数据，广泛应用于各个领域。
本文将详细介绍单片机温度计的原理及其在实际应用中的重要性。
正文：一、温度传感器的原理1.热敏电阻的基本原理2.热电偶的工作原理3.半导体温度传感器的工作原理4.红外线温度传感器的工作原理5.其他常见温度传感器的原理及特点二、单片机温度测量的基本原理1.模拟信号采集与转换2.温度校准与补偿3.数字滤波与数据处理4.温度单位切换与显示方式选择5.温度测量精度与可靠性的提高方法三、单片机温度计的应用领域1.家用电器行业中的应用2.工业自动化控制领域中的应用3.环境监测与控制系统中的应用4.医疗仪器与设备中的应用5.农业生产与研究中的应用四、常见的单片机温度计实现方案1.基于热敏电阻的温度计设计2.基于热电偶的温度计设计3.基于半导体温度传感器的温度计设计4.基于红外线温度传感器的温度计设计5.其他先进的单片机温度计设计方案介绍五、单片机温度计的优缺点及未来发展方向1.优点：高精度、高稳定性、数据准确性高2.缺点：成本较高、对环境条件要求较高3.发展方向：无线传输技术、自动化控制集成等总结：通过本文对单片机温度计的原理及应用进行详细阐述，我们可以看到单片机温度计在各行各业中发挥着重要的作用。
随着技术的不断发展和创新，单片机温度计的性能将更加出色，应用领域也将更加广阔。
相信在未来的发展中，单片机温度计将继续为我们提供更准确、可靠的温度测量解决方案。
单片机基于51单片机的温度传感器设计
未来展望
技术升级
智能化发展
应用拓展
安全性考虑
随着技术的进步，未来可以 采用更高精度的温度传感器 ，提高系统的监测和控制精 度。同时，可以采用更先进 的单片机，提高数据处理速 度和控制效果。
未来可以增加更多的人工智 能算法，如神经网络、模糊 控制等，以实现更智能的温 度调控。此外，可以通过增 加传感器种类和数量，实现 对环境因素的全面监测与调 控。
03
02
传感器接口
将DS18B20温度传感器与单片机相 连，实现温度信号的采集。
通讯接口
通过UART串口通讯，实现单片机与 上位机之间的数据传输。
04
软件设计
温度采集
通过DS18B20温度传感器采集 温度信号，并转换为数字信号 。
数据显示
将处理后的温度数据通过 LCD1602液晶显示屏实时显示 出来。
温度传感器选择
选用常用的DS18B20温度传感器， 具有测量精度高、抗干扰能力强等优 点。
显示模块
选用LCD1602液晶显示屏，用于实 时显示温度值。
通讯接口
采用UART串口通讯，实现单片机与 上位机之间的数据传输。
硬件设计
01
电源电路
为单片机和传感器提供稳定的电源 。
显示接口
将LCD1602液晶显示屏与单片机相 连，实现温度的实时显示。
它能够检测环境中的温度变化，并将 其转换为电信号或其他可测量的物理 量，以便进一步处理和控制。
温度传感器的工作原理
温度传感器通常由敏感元件和转换电路组成。敏感元件负责 感知温度变化，而转换电路则将温度变化转换为电信号。
常见的温度传感器工作原理有热电效应、热电阻、热敏电阻 等。
温度传感器的分类
单片机温度控制原理
单片机温度控制原理
单片机温度控制原理主要是通过传感器检测环境温度，然后将温度信息传输给单片机。
单片机根据事先设定的温度范围，判断当前温度是否超过设定的阈值。
如果超过阈值，单片机会通过控制器来调节温度，如开启或关闭冷却设备或加热设备。
具体的工作过程如下：
1. 传感器监测环境温度：单片机系统中的温度传感器负责检测环境温度。
常见的温度传感器有热敏电阻、温度敏感型电容等。
2. 温度传感器输出信号：温度传感器将检测到的温度转换为电信号，输出给单片机。
3. 单片机获取温度数据：单片机通过模拟输入通道或数字输入通道接收温度传感器输出的信号，将其转化为数字信号。
4. 判断温度是否超过阈值：单片机通过读取温度数据，并与预设的设定温度阈值进行比较，判断当前温度是否超过设定的阈值。
5. 控制温度设备：如果当前温度超过设定阈值，单片机将根据需要控制冷却或加热设备的工作状态。
通过控制输出通道给设备发送控制信号，实现温度的调节。
例如，可以通过开关控制电风扇的启停或者控制继电器来开启或关闭加热元件。
6. 监测温度变化：单片机继续周期性地监测温度变化，如果温度还未达到设定值，将继续控制温度设备的工作状态，直到温
度达到设定阈值。
通过以上的步骤，单片机可以实现对环境温度的监测和调控，从而实现温度控制的要求。

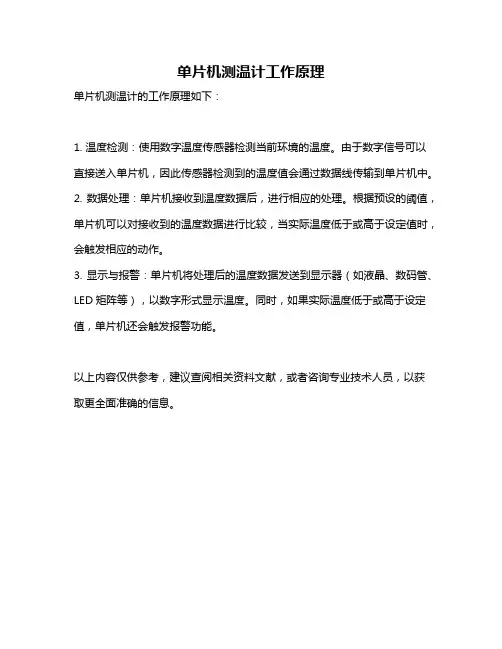

单片机测温计工作原理
单片机测温计工作原理
单片机测温计的工作原理如下：
1. 温度检测：使用数字温度传感器检测当前环境的温度。
由于数字信号可以直接送入单片机，因此传感器检测到的温度值会通过数据线传输到单片机中。
2. 数据处理：单片机接收到温度数据后，进行相应的处理。
根据预设的阈值，单片机可以对接收到的温度数据进行比较，当实际温度低于或高于设定值时，会触发相应的动作。
3. 显示与报警：单片机将处理后的温度数据发送到显示器（如液晶、数码管、LED矩阵等），以数字形式显示温度。
同时，如果实际温度低于或高于设定值，单片机还会触发报警功能。
以上内容仅供参考，建议查阅相关资料文献，或者咨询专业技术人员，以获取更全面准确的信息。
单片机中的温度传感器原理与应用
单片机中的温度传感器原理与应用单片机（Microcontroller）是一种集成了处理器核心、存储器和外设接口等功能于一体的集成电路芯片。
温度传感器则是一种用于测量环境温度并将其转换为电信号的装置。
在许多单片机应用中，温度传感器被广泛使用以监测和控制温度。
本文将探讨单片机中常用的温度传感器原理与应用。
一、温度传感器原理温度传感器是一种能够将温度转换成电信号的传感器。
常见的温度传感器有电阻温度计（RTD）、热电偶（Thermocouple）和半导体温度传感器等。
1. 电阻温度计（RTD）电阻温度计是一种使用金属材料电阻随温度变化的特性来进行温度测量的传感器。
最常见的电阻温度计材料之一是铂金，其中常用的有白金电阻温度计（Pt100）和铂铑电阻温度计（Pt1000）。
电阻温度计通过测量电阻值变化来计算温度。
2. 热电偶热电偶是一种利用两种不同金属的热电效应来测量温度的传感器。
热电偶由两种不同金属的导线组成，两个导线的接合处称为热电偶焊点。
当热电偶的焊点处于不同温度下时，会产生一个电动势。
通过测量这个电动势来计算温度。
3. 半导体温度传感器半导体温度传感器是一种利用半导体材料的电阻随温度变化的特性进行温度测量的传感器。
常见的半导体温度传感器有硅（Silicon）温度传感器和石墨烯（Graphene）温度传感器等。
半导体温度传感器通常采用微型芯片方式制造，具有体积小、精度高、响应速度快等优点。
二、温度传感器在单片机中的应用单片机中的温度传感器广泛应用于温度检测、温度控制、温度补偿等场景。
以下介绍几种常见的应用案例。
1. 温度检测单片机可以通过温度传感器来实时检测环境的温度。
例如，温度传感器可以被用于室内温度监测系统中，单片机可以实时读取传感器输出的温度值，并根据温度变化进行相应的控制操作，如开启或关闭空调、加热等。
2. 温度控制单片机可以根据温度传感器的反馈信号来实现温度控制。
例如，温度传感器可以用于温度控制器中，单片机可以根据实时的温度值与设定的目标温度进行比较，并通过控制输出来调节加热或制冷设备，以维持恒温状态。
单片机实现温度测试
单片机实现温度测试随着科技的发展，单片机已经广泛应用于各个领域。
在工业控制、仪器仪表、生活电器等方面，单片机都发挥着重要的作用。
其中，温度测试是单片机应用的一个重要方向之一、本文将介绍如何使用单片机实现温度测试，包括温度传感器的使用、单片机编程以及结果的显示。
1.温度传感器的选择温度传感器是温度测试的关键部分，主要有热敏电阻、温度电压转换芯片和数字温度传感器等多种类型。
其中，最常用的是热敏电阻和数字温度传感器。
热敏电阻是一种根据温度变化而变化电阻值的传感器。
具有价格便宜、测量范围广等优点。
常见的热敏电阻有NTC（负温度系数）和PTC（正温度系数）。
在选择热敏电阻时，需要根据实际的应用环境和测量需求来确定。
数字温度传感器是一种通过数字接口输出温度的传感器。
具有精度高、抗干扰能力强等优点。
常见的数字温度传感器有DS18B20、LM35等。
在选择数字温度传感器时，需要根据接口类型、精度要求、供电电压等因素进行考虑。
2.单片机的选用和编程单片机是实现温度测试的重要部分，主要用于读取传感器数据、进行数据处理和显示。
在选择单片机时，需要根据实际应用需求，并充分考虑性能、成本和可用性等因素。
常用的单片机有51系列、AVR系列、STM32系列等。
单片机的编程是实现温度测试的关键，主要包括初始化传感器、采集温度数据、数据处理和结果显示等步骤。
具体编程可以使用C语言或汇编语言进行编写。
对于初学者来说，可以选择简单易用的开发平台和开发工具。
3.结果的显示温度测试结果的显示可以通过多种方式实现，主要包括LED数字显示、LCD液晶显示、数码管显示和串口输出等方式。
其中，LED数字显示和LCD液晶显示是较为常见的方式。
LED数字显示可以通过控制不同的LED灯的亮灭来显示温度值。
使用LED数字管可以实现更高的显示精度。
但是，LED数字显示的局限性在于显示内容较少，只能显示数字。
LCD液晶显示通过控制液晶显示屏来显示温度值。
液晶显示屏具有较大的显示范围和显示内容丰富的特点。
基于51单片机的数字温度计
引言：数字温度计是一种基于51单片机的温度测量装置，它通过传感器感知环境的温度，并使用单片机将温度值转换为数字形式，并显示在液晶屏上。
本文将详细介绍数字温度计的设计原理、硬件连接、软件编程以及应用领域。
概述：数字温度计基于51单片机的设计理念，其基本原理是通过传感器将温度转换为电信号，然后通过ADC(模数转换器)将电信号转换为数字信号，最后使用单片机将数字信号转换为温度值。
同时，数字温度计还将温度值显示在液晶屏上，方便用户直观地了解环境温度。
正文内容：1. 硬件连接：1.1 使用温度传感器感知环境温度：常用的温度传感器有NTC热敏电阻和DS18B20数字温度传感器。
通过将传感器连接到51单片机的引脚上，可以实现对环境温度的感知。
1.2 连接ADC进行模数转换：ADC是将模拟信号转换为数字信号的关键部件。
通过将51单片机的引脚连接到ADC芯片的输入端，可以将模拟的温度信号转换为数字信号。
1.3 连接液晶屏显示温度值：通过将51单片机的引脚连接到液晶屏的控制引脚和数据引脚，可以将温度值以数字形式显示在液晶屏上。
2. 软件编程：2.1 初始化引脚和ADC：在软件编程中，需要初始化51单片机的引脚设置和ADC的工作模式。
通过设置引脚为输入或输出，以及设置ADC的参考电压和工作模式，可以确保硬件正常工作。
2.2 温度测量算法：根据传感器的工作原理和电压-温度特性曲线，可以编写相应的算法将ADC测得的电压值转换为温度值。
例如，对于NTC热敏电阻，可以使用Steinhart-Hart公式进行温度计算。
2.3 温度值显示：将温度值以数字形式显示在液晶屏上。
通过设置液晶屏的控制引脚和数据引脚，可以控制液晶屏的显示内容，并将温度值以数字形式显示在屏幕上。
3. 基于51单片机的数字温度计应用：3.1 家庭温度监测：数字温度计可以安装在家庭中的不同区域，实时监测室内温度，并通过数字显示提供直观的温度信息。
这对于家庭的舒适性和节能都有重要意义。
单片机中的温度传感器应用实例
单片机中的温度传感器应用实例温度传感器是一种可以测量和监控环境中温度变化的设备。
在单片机应用中，温度传感器广泛应用于各种领域，如智能家居、工业自动化、医疗设备等。
本文将分析和介绍单片机中温度传感器的应用实例。
一、温度传感器的基本原理和类型温度传感器根据其工作原理可以分为接触式和非接触式两种类型。
1. 接触式温度传感器接触式温度传感器通过与被测物体直接接触来测量其温度。
常见的接触式温度传感器包括热电偶和热敏电阻。
热电偶是利用两种不同材料在温度变化下产生的热电势差来进行温度测量的传感器。
它的优点是测量范围广，能够适应高温环境，但准确度相对较低。
热敏电阻是一种电阻随温度变化而变化的传感器。
它的优点是价格便宜，尺寸小，但只能适用于低温环境。
2. 非接触式温度传感器非接触式温度传感器可以通过无需直接接触被测物体而进行温度测量。
常见的非接触式温度传感器有红外线传感器和热像仪。
红外线传感器是一种利用物体辐射出的红外线来测量其温度的传感器。
它的优点是测量速度快，响应迅速，适用于不同类型的物体。
热像仪可以实时显示物体表面的温度分布。
它的优点是可以一次性测量多个点的温度。
二、单片机中温度传感器的应用实例1. 温度监测与控制系统在智能家居中，使用单片机结合温度传感器可以实现对室内温度的监测和控制。
当室内温度超过设定的阈值时，单片机可以通过控制空调或加热器来调节室内温度，以提供一个舒适的居住环境。
2. 工业热处理控制在工业自动化中，温度传感器广泛用于热处理过程的控制。
通过与单片机连接，可以实时监测和记录物体的温度曲线，并根据设定的处理要求来控制加热时间和温度，确保产品质量。
3. 医疗设备中的体温检测在医疗设备中，温度传感器可以用于测量人体的体温。
通过与单片机的连接，可以实现对体温的实时监测。
这在疫情期间尤为重要，可以帮助医护人员及时发现异常体温，并采取相应的防控措施。
4. 温度报警系统通过将温度传感器与单片机连接，可以实现温度报警系统。
单片机毕业设计 温度传感器设计
引言随着“信息时代”的到来，作为获取信息的手段——传感器技术得到了显著的进步，其应用领域越来越广泛，对其要求越来越高，需求越来越迫切。
传感器技术已成为衡量一个国家科学技术发展水平的重要标志之一。
因此，了解并掌握传感器的基本结构、工作原理及特性是非常重要的。
为了提高对传感器的认识和了解，尤其是对温度传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本系统。
本文利用单片机结合传感器技术而开发设计了红外抄表系统。
文中把传感器理论与单片机实际应用有机结合，详细地讲述了利用温度传感器DS18B20测量环境温度，以及实现红外数据传输的过程。
本设计应用性比较强，只要对电路部分稍加改装，就可以实现抄读其它的数字仪表设备：如数字电度表，数字水表等等。
设计后的系统具有操作方便，控制灵活等优点。
其主要功能和指标如下：1、利用温度传感器（DS18B20）测量某一点环境温度；2、测量范围为－55℃～＋99℃，精度为±0.5℃；3、用4位数码管进行显示实际温度值显示；4、手持端通过红外发射管发射测温信号；5、测温端通过红外发射管发送到手持端；6、手持端可以随时查看指定待测物体的温度值。
设计的核心是环境温度的测量以及红外数据的发射和接收，和温度的显示。
文中对每个部分功能、实现过程作了详细地介绍。
1 方案选择该系统主要由温度测量和数据采集和发送三部分组成。
下面列举两种实现方案：方案一：温度检测可以使用低温热偶或铂电阻，数据采集部分则使用带有A/D通道的单片机。
考虑到一般的A/D输入通道都只能接收大信号，所以还要设计相应的放大电路。
而模拟信号在长距离传输过程中，抗电磁干扰是令人伤脑筋的问题。
此方案的软件简单，但硬件复杂，且检测点数追加时，各敏感元件参数的不一致性，都将会导致误差的产生，难以完全清除，而且成本会有较大增长幅度。
方案二：使用单片机和数字式单总线温度传感器构成。
其具有下列特点：①具有高的测量精度和分辨率，测量范围大；②抗干扰能力强，稳定性好；③信号易于处理、传送和自动控制；④便于动态及多路测量，读数直观；⑤安装方便，维护简单，工作可靠性高。
51单片机DS18B20温度传感器原理及实验
51单片机DS18B20温度传感器原理及实验一、引言温度传感器是一种常用的传感器器件，它的作用是将物体的温度变化转换为电信号输出，以实现温度的监测和控制。
DS18B20是一种数字温度传感器，采用数字信号输出，具有体积小、精度高、线性度好等特点，被广泛应用于各种温度控制系统中。
本文将介绍DS18B20的工作原理及实验方法。
二、DS18B20的工作原理DS18B20是一种基于一线传输协议的数字温度传感器，其工作原理如下：1.接口电路：DS18B20具有三个引脚，分别是VDD、DQ和GND。
其中，VDD是供电引脚，DQ是数据引脚，GND是地引脚。
2.传感器原理：DS18B20内部包含一个温度传感器和一个数字转换器。
温度传感器采用热敏电阻的原理，通过测量热敏电阻的电阻值来反映物体的温度变化。
数字转换器将传感器测得的电阻值转换为数字信号输出。
三、实验流程以下是使用51单片机对DS18B20温度传感器进行实验的详细流程：1.硬件准备：-将DS18B20的VDD引脚连接到单片机的VCC引脚，DQ引脚连接到单片机的任意IO引脚，GND引脚连接到单片机的GND引脚。
-确保DS18B20的供电电压和单片机的工作电压一致。
2.初始化：-在程序中定义DS18B20的DQ引脚所对应的单片机的IO引脚。
-初始化DS18B20，即发送初始化指令给DS18B20。
3.温度转换：-发送温度转换指令给DS18B20，DS18B20开始测量温度。
-等待一定的延时，确保DS18B20完成温度转换。
4.读取温度：-发送读取温度指令给DS18B20，DS18B20将温度的原始数据发送给单片机。
-单片机通过计算将原始数据转换为温度值。
-温度值可以通过串口或LCD等方式进行显示。
5.循环实验：-以上步骤需要不断重复，以便实时监测温度的变化。
四、总结DS18B20温度传感器是一种常用的数字温度传感器，具有精度高、体积小、线性度好等特点，适用于各种温度控制系统。
单片机温度传感器设计报告
单片机温度传感器设计报告一、设计目的本设计旨在利用单片机和温度传感器构建一个温度测量系统，实时监测周围环境的温度，并通过显示屏显示出来。
通过这个设计，可以使用户及时了解到室内环境的温度情况，为用户提供一个舒适的居住环境。
二、设计原理1.硬件部分温度传感器：采用数字温度传感器DS18B20，具有高精度、线性度高、抗干扰性好等优点，可以提高温度测量的准确性。
单片机：采用STC89C52单片机，具有丰富的外设资源和强大的计算能力，可以实现温度数据的采集、处理和显示功能。
电源：采用稳压电源，保证系统的稳定性和可靠性。
2.软件部分主程序：通过单片机的AD转换模块，将温度传感器的模拟信号转换为数字信号，然后进行温度计算和数据处理，最后将结果显示在液晶显示屏上。
温度转换算法：根据温度传感器的数据手册，利用公式将采集到的数字信号转换为实际温度值。
实时显示功能：通过控制单片机的定时器和中断，实现对温度数据的实时采集和显示。
三、设计步骤1.硬件连接将温度传感器的VCC接到单片机的5V电源引脚，GND接到单片机的地引脚，DQ接到单片机的P1口。
将液晶显示屏的VCC接到单片机的5V电源引脚，GND接到单片机的地引脚，RS、RW、E分别接到单片机的P2.0、P2.1、P2.2口，D0-D7接到单片机的P0口。
将单片机的P3口接到稳压电源的输出端，作为单片机的电源。
2.软件编程使用Keil C51软件进行编程，编写主程序和温度转换算法。
通过对单片机的中断和定时器的配置，实现对温度数据的实时采集和显示。
通过对液晶显示屏的控制，将温度数值显示在屏幕上。
同时，可以设置温度报警功能，当温度超过设定的范围时，通过蜂鸣器发出警告声。
四、实验结果经过上述设计和调试，实验结果显示良好。
温度传感器能够准确地采集到周围环境的温度值，并通过液晶显示屏实时显示出来。
当温度超过设定范围时，蜂鸣器发出警告声，提醒用户采取相应的措施。
整个系统工作稳定、准确性高、实用性强。
用单片机制作温度计
引言：单片机作为一种集成电路，可以在温度检测和测量方面提供精确的结果。
在本文中，我们将探讨如何使用单片机制作一个温度计，并进一步深入了解其工作原理和应用。
概述：温度计是测量环境温度的一种常用工具。
传统的温度计通常使用热敏电阻、热电偶或半导体传感器等元件来实现温度测量。
而用单片机制作的温度计具有精度高、反应迅速、可编程性强等优点，因此在许多应用领域得到了广泛的应用。
正文内容：一、单片机温度计的工作原理1.1模拟输入信号处理1.1.1温度传感器的选择1.1.2传感器输出电压的测量1.1.3模拟信号滤波和放大1.2数字输入信号处理1.2.1模数转换器的配置1.2.2采样频率的选择1.2.3数字信号处理算法二、单片机温度计的电路设计2.1单片机的选择和配置2.1.1单片机性能参数考虑2.1.2单片机引脚的分配2.1.3单片机与温度传感器的连接2.2电源系统设计2.2.1电源电压选择2.2.2电源过滤和稳压2.2.3低功耗设计2.3外设设计2.3.1显示屏的选择和接口设计2.3.2按键输入和控制电路设计2.3.3声音提示电路设计三、单片机温度计的软件设计3.1系统初始化3.1.1时钟和定时器配置3.1.2IO口初始化3.1.3中断系统配置3.2温度测量算法3.2.1温度传感器信号处理算法3.2.2温度计算方法选择3.2.3温度显示和存储3.3用户界面设计3.3.1温度显示界面设计3.3.2操作界面设计和控制逻辑四、单片机温度计的功能拓展4.1温度报警功能4.1.1温度报警阈值设定4.1.2报警方式选择4.2温度记录和数据存储4.2.1温度数据存储方式4.2.2数据查询和导出4.3多温度传感器接入4.3.1多传感器引脚分配4.3.2数据采集和处理五、单片机温度计应用实例5.1家用温度监测系统5.2工业温度控制系统5.3医疗设备温度监测总结：本文详细介绍了使用单片机制作温度计的方法。
通过对单片机温度计的工作原理、电路设计、软件设计等方面的讲解，读者可以了解到单片机温度计的制作流程和相应的技术要点。
单片机原理与应用实验报告——温度测量显示及设定
单片机原理与应用实验报告——温度测量显示及设定实验目的：掌握单片机温度测量的原理和方法，了解温度传感器的工作原理，学会通过单片机控制显示屏显示温度，并可以通过按键设定温度。
实验器材：1.单片机（如STC89C52）2.温度传感器（如DS18B20）3.电阻、电容等基本元件4.1602液晶显示屏5.按键开关6.杜邦线、面包板等实验原理：1.单片机温度测量原理：单片机温度测量原理主要是通过温度传感器将温度转化为电压信号，然后单片机通过模拟口接收信号并进行数字转换得到温度数值。
2.温度传感器工作原理：温度传感器内部有一个温度敏感元件，它能根据温度的变化产生相应的电压信号，然后通过数字转换将电压信号转化为数值。
3.单片机与1602显示屏的连接：将1602显示屏的数据线接到单片机的IO口，通过控制IO口输出不同的信号来控制1602的显示。
实验步骤：1.连接电路：将单片机、温度传感器、1602显示屏等元件连接在一起，确保电路正确连接。
2.编写程序：编写单片机程序，根据单片机型号和编程软件的不同，具体编写方式可能会有所不同，但主要目的是通过单片机读取温度传感器的值，并将其转化为温度，最后通过1602显示屏显示温度。
3.调试程序：4.实验数据：在实验过程中需要记录下实验数据，包括温度传感器的电压值、转化的温度值等。
5.结果分析：根据实验数据和实验结果进行分析，对实验结果进行分析和总结。
实验总结：通过本次实验，我掌握了单片机温度测量的原理和方法，了解了温度传感器的工作原理，并成功通过单片机控制1602显示屏显示温度。
通过实验，我体会到了实验设计和实验过程中的困难和挑战，但我也学到了很多知识和技能，提高了实验能力和动手能力。
在今后的学习和工作中，我会继续努力，不断学习和探索，提高自己的实验能力和创新能力。
单片机DS18B20温度传感器C语言程序含CRC校验
单片机中使用DS18B20温度传感器C语言程序（参考1）/******************************************************************************** DS18B20 测温程序硬件：AT89S52(1)单线ds18b20接 P2.2(2)七段数码管接P0口(3)使用外部电源给ds18b20供电，没有使用寄生电源软件：Kei uVision 3**********************************************************************************/ #include "reg52.h"#include "intrins.h"#define uchar unsigned char#define uint unsigned intsbit ds=P2^2;sbit dula=P2^6;sbit wela=P2^7;uchar flag ;uint temp; //参数temp一定要声明为 int 型uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //不带小数点数字编码uchar code table1[]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef}; //带小数点数字编码/*延时函数*/void TempDelay (uchar us){ while(us--); }void delay(uint count) //延时子函数{ uint i;while(count){ i=200;while(i>0)i--;count--; } }/*串口初始化，波特率9600，方式1 */void init_com(){ TMOD=0x20; //设置定时器1为模式2TH1=0xfd; //装初值设定波特率TL1=0xfd;TR1=1; //启动定时器SM0=0; //串口通信模式设置SM1=1;// REN=1; //串口允许接收数据PCON=0; //波特率不倍频// SMOD=0; //波特率不倍频// EA=1; //开总中断//ES=1; //开串行中断}/*数码管的显示 */void display(uint temp){ uchar bai,shi,ge;bai=temp/100;shi=temp%100/10;ge=temp%100%10;dula=0;P0=table[bai]; //显示百位dula=1; //从0到1，有个上升沿，解除锁存，显示相应段dula=0; //从1到0再次锁存wela=0;P0=0xfe;wela=1;wela=0;delay(1); //延时约2msP0=table1[shi]; //显示十位dula=1;dula=0;P0=0xfd;wela=1;wela=0;delay(1);P0=table[ge]; //显示个位dula=1;dula=0;P0=0xfb;wela=1;wela=0;delay(1); }/*****************************************时序：初始化时序、读时序、写时序。
单片机与温度传感器接口设计与应用
单片机与温度传感器接口设计与应用摘要：单片机与温度传感器接口设计与应用是一项关键的技术，广泛应用于温度监测、环境控制、工业自动化等领域。
本文将详细介绍单片机与温度传感器的接口设计原理和步骤，并探讨其在实际应用中的具体应用场景与优缺点。
1. 引言单片机与温度传感器接口的设计与应用是嵌入式系统开发中的重要组成部分。
温度传感器可以将温度转换为电信号，然后通过单片机进行数据处理和控制。
本文将重点介绍基于单片机的温度传感器接口设计与应用。
2. 单片机与温度传感器接口设计原理2.1 温度传感器的基本原理温度传感器是一种测量温度的设备，它根据物理特性将温度转换为电信号。
常见的温度传感器有热电偶、热电阻、半导体温度传感器等。
其中，半导体温度传感器由于其价格低廉、精确度高和体积小等优点，被广泛应用于工业控制、家用电器和汽车电子等领域。
2.2 单片机与温度传感器的接口设计单片机与温度传感器的接口设计主要包括硬件和软件两个方面。
硬件方面，需要考虑电路连接、电源供应和电平转换等问题。
软件方面，需要编写相应的程序实现数据采集、数据处理和控制功能。
2.2.1 硬件接口设计硬件接口设计涉及到电路连接和电源供应。
一般情况下，温度传感器的输出信号是模拟信号或数字信号，需要通过模数转换器(ADC)将模拟信号转换为数字信号。
电路连接时需要注意信号线的长度、接地和屏蔽等问题，以减小信号干扰和噪声。
电源供应一般采用稳压电源，以确保温度传感器的稳定工作。
2.2.2 软件接口设计软件接口设计包括数据采集、数据处理和控制功能的实现。
数据采集时需要编写相应的程序读取ADC转换的结果，并将其转换为实际温度值。
数据处理时可以根据需求进行滤波、校准和转换等操作，以提高温度测量的准确性与稳定性。
控制功能可以根据温度传感器的测量结果，实现温度报警、温度控制和温度记录等功能。
3. 单片机与温度传感器接口应用单片机与温度传感器接口设计与应用在许多领域都有广泛应用。
单片机 STC89C52 温度传感器论文
单片机数字温度计摘要:本设计单片机采用AT89C52芯片，数字温度传感器采用美国DALASS公司的1–Wire器件DS18B20，即单总线器件DS18B20，与单片机组成一个测温系统，当系统上电时，温度传感器就会读出当前环境的温度，并在三位LED数模显示管上显示出当前的温度，该测温仪的测温范围为0℃~110℃，按此要求设计硬件和软件以实现这一功能。
关键词：单片机STC89C52 温度传感器DS18B20; 温度测量电子线路单片机汇编语言温度1 引言:单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
概括的讲：一块芯片就成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
同时，学习使用单片机是了解计算机原理与结构的最佳选择。
目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。
单片机在检测和控制系统中得到广泛的应用, 温度则是系统常需要测量、控制和保持的一个量。
本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，该设计控制器使用单片机STC89C52，测温传感器使用DS18B20，用4位共阳极LED数码管以串口传送数据,实现温度显示,能准确达到以上要求。
2 总体设计方案:2.1 设计思路：（1）本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。
（2）从中考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。
从以上两种方案，很容易看出，采用方案（2），电路比较简单，软件设计也比较简单，故采用了方案（2）。
温度传感器DS18B及LCD1602的使用
温度传感器DS18B及LCD1602的使用温度传感器DS18B20是一种数字温度传感器，可以通过单线数字接口与单片机进行通信。
它采用了Dallas的1-Wire总线协议，具有高精度、低功耗、长传输距离等特点。
而LCD1602是一种常用的字符型液晶显示屏，可以显示16×2个字符。
使用DS18B20温度传感器需要先进行硬件连接。
它需要三个引脚，即VCC、GND和DQ。
VCC连接到3.3V或5V电源，GND连接到地线，DQ连接到单片机的一个GPIO口。
在连接时要注意使用上拉电阻将DQ引脚连接到VCC，以确保通信的可靠性。
在软件方面，需要使用1-Wire总线的协议进行通信。
可以使用基于C语言或者Arduino的库来实现。
在Arduino中，可以使用OneWire库来方便地读取DS18B20的数据。
首先需要创建一个OneWire对象，并指定DQ引脚，然后在setup(函数中初始化该对象。
接下来在loop(函数中可以使用`reset_search(`函数来连接的设备，并通过`search(`函数来获取设备的地址。
而后使用`reset(`函数重置总线，`select(`函数选择设备进行通信，`write(`函数发送指令，`read(`函数读取数据。
其中，读取温度数据需要先发送读取温度的指令，使用`read_bytes(`函数读取9个字节的数据，低字节在前，高字节在后，然后将读取到的数据处理转换为摄氏温度。
接下来是LCD1602的使用。
LCD1602需要连接到单片机的多个引脚，包括VCC、GND、SCL、SDA等。
在Arduino中，可以使用LiquidCrystal库来方便地控制LCD1602、首先需要创建一个LiquidCrystal对象，并指定连接的引脚，然后在setup(函数中初始化该对象。
接下来可以使用一系列函数来向LCD1602写入数据，如`begin(`函数用于初始化LCD1602，`print(`函数用于显示字符，`setCursor(`函数用于设置光标位置等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机课程设计报告（南京信息工程大学）年级专业：------------------姓名：-----------------------学号：-----------------------日期：-----------------------目录一：系统概述二：硬件系统设计1、温度计整个测温流程图2、ADC0809时序图3、ADC0809初始化程序4、数码管指令5、温度计整体驱动程序三、软件系统设计1、温度计整个测温流程图2、ADC0809时序图3、ADC0809初始化程序4、数码管指令5、温度计整体驱动程序四、电路制作与调试1、电路图2、焊接电路3、硬件调试4、软件调试一：系统概述温度是工业控制中主要的被控参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作用。
随着电子技术和微型计算机的迅速发展，微机测量和控制技术得到了迅速的发展和广泛的应用。
采用单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量51系列单片机具有易于学习、价格低、功耗低等优点，应用在温度测量与控制方面，控制简单方便，测量范围广，精度较高。
温度传感器将温度信息变换为模拟电压信号后，将电压信号放大到单片机可以处理的范围内，经过低通滤波，滤掉干扰信号送入单片机。
温度通过模拟温度传感器（热敏电阻）进行采样并转换为电压信号，经放大器放大后用ADC0809模数转换器进行A/D 转换成数字量进入AT89C51单片机，从P3.0、P3.1口输出到八段数码管LED 静态显示部分显示其温度。
二：硬件系统设计1、AD590介绍1.1、集成温度传感器实质上是一种半导体集成电路，它是利用晶体管的b-e 结压降的不饱和值VBE 与热力学温度T 和通过发射极电流I 的下述关系实现对温度的检测：式中，K —波尔兹常数； q —电子电荷绝对值。
集成温度传感器具有线性好、精度适中、灵敏度高、体积小、使用方便等优点，得到广泛应用。
集成温度传感器的输出形式分为电压输出和电流输出两种。
电压输出型的灵敏度一般为10mV/K ，温度0℃时输出为0，温度25℃时输出2.982V 。
电流输出型的灵敏度一般为1mA/K 。
1.2、AD590是美国模拟器件公司生产的单片集成两端感温电流源。
它的主要特性如下：①、流过器件的电流（mA ）等于器件所处环境的热力学温度（开尔文）度数，即： mA/K式中： —流过器件（AD590）的电流，单位为mA ；T —热力学温度，单位为K 。
②、AD590的测温范围为-55℃～+150℃。
③、AD590的电源电压范围为4V ～30V 。
电源电压可在4V~6V 范围变化，电流 变化1mA ，相当于温度变化1K 。
AD590可以承受44V 正向电压和20V 反向电压，因而器件反接也不会被损坏。
④、输出电阻为710MW 。
热敏电阻采集温度 电压信号 A/D 转换成数字量LED 数码管显示1.3、AD590基本应用电路1.4、AD590测量热力学温度、摄氏温度、两点温度差、多点最低温度、多点平均温度的具体电路，广泛应用于不同的温度控制场合。
由于AD590精度高、价格低、不需辅助电源、线性好，常用于测温和热电偶的冷端补偿。
2、AT89S51 介绍2.1、AT89S51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S51可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89S51具有如下特点：40个引脚，4k Bytes Flash片内程序存储器，128 bytes的随机存取数据存储器（RAM），32个外部双向输入/输出（I/O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。
此外，AT89S51设计和配置了振荡频率可为0Hz并可通过软件设置省电模式。
空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。
同时该芯片还具有PDIP、TQFP和PLCC等三种封装形式，以适应不同产品的需求。
2.2、AT89S51引脚及各引脚用途VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7/RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
I/O口作为输入口时有两种工作方式，即所谓的读端口与读引脚。
读端口时实际上并不从外部读入数据，而是把端口锁存器的内容读入到内部总线，经过某种运算或变换后再写回到端口锁存器。
只有读端口时才真正地把外部的数据读入到内部总线。
上面图中的两个三角形表示的就是输入缓冲器CPU将根据不同的指令分别发出读端口或读引脚信号以完成不同的操作。
这是由硬件自动完成的，不需要我们操心，1然后再实行读引脚操作，否则就可能读入出错，为什么看上面的图，如果不对端口置1端口锁存器原来的状态有可能为0Q端为0Q^为1加到场效应管栅极的信号为1，该场效应管就导通对地呈现低阻抗，此时即使引脚上输入的信号为1，也会因端口的低阻抗而使信号变低使得外加的1信号读入后不一定是1。
若先执行置1操作，则可以使场效应管截止引脚信号直接加到三态缓冲器中实现正确的读入，由于在输入操作时还必须附加一个准备动作，所以这类I/O 口被称为准双向口。
89C51的P0/P1/P2/P3口作为输入时都是准双向口。
接下来让我们再看另一个问题，从图中可以看出这四个端口还有一个差别，除了P1口外P0P2P3口都还有其他的功能。
RST：复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE 只有在执行MOVX，MOVC指令是ALE才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
3、ADC0809 介绍3.1、ADC0809是8位CMOS逐次逼近式A/D转换器。
内部有8 路模拟量输入和8 位数字量输出的A/D转换器，它是美国国家半导体公司的产品，是目前国内最广泛的8 位通用的A/D转换的芯片。
3.2、ADC0809各管脚功能①IN0—IN7为8 路模拟电压输入线，用于输入被转换的模拟电压。
②ADDA，ADDB，ADDC 三位地址输入端。
八路模拟信号转换选择同由A，B，C决定。
A为低位，C为高位。
③CLOCK 外部时钟输入端，时钟频率高，A/D转换速度快。
允许范围为10~1280KHZ，典型值为640KHZ，此时，A/D转换时间为10us。
通常由MCS-51型单片机ALE端直接或分频后与其相连。
当MCS-51型单片机无读写外，RAM操作时，ALE信号固定为CPU时钟频率的1/6，若单片机外接的晶振为6MHZ，则1/6为1MHZ，A/D转换时间为64us。
④D0--D7 数字量输出端，A/D转换的结果由这几个端口输出。
⑤OE A/D转换结果输出允许控制端，当OE端为高电平时，允许将A/D转换结果从D0~D7端输出。
通常由MCS-51型单片机的端和ADC00809片选端（例如）,通过或非门与ADC0809的OE端相连接。
当DPTR为FEFFH，且执行“MOVX A，@DPTR”指令后，和2.0均有效，或非后产生高电平，使ADC0809的OE端有效，ADC0809将A/D转换的结果送入数据总线P0口，CPU在读入中。
⑥ALE 地址锁存允许信号。
八路模拟通道地址由A，B，C输入在ADC0809的ALE信号有效时，将该八路地址锁存。
