种植屋面防水施工方案

种植屋面防水施工方案

方案一：种植屋面防水施工方案

1、引言

随着社会的发展和进步，城市人口的大量增加，城市开发用地的日益昂贵，以及人们环境意识的增强，屋顶绿化已经越来越多的引起了社会的关注，种植屋面对环保、节能、改变城市绿化环境等有着极其重要的意义，屋顶绿化在许多建筑师眼里已经成为优质工程的一个设计内容，在园林工作者眼里更是一个改善生态和人居环境质量的重要手段。

世界上第一个地下停车场屋顶花园是美国旧金山的联邦广场，建于1924年，由蒂西莫设计建造，建成后成为旧金山最成功的商业中心区。从1924年到现今，国内外建成大量地下停车场屋顶花园，地下停车场屋顶花园成了必然趋势。

地下停车场屋顶花园具有如下优点：1）保温隔热，优化建筑物附近环境，缓解“热岛效应”；2）保护建筑构造层，延长建筑物的使用寿命；3）通过储水，减轻城市排水系统的压力，降低干旱和洪水的危害；4）节约能源，屋顶花园是冬暖夏凉的“绿色空调”，大面积屋顶绿化的推广有利于缓

解城市的能源危机；5）能够隔音，减低城市噪音；6）吸附灰尘，吸收有害气体；7）维护生物的多样性和保护自然环境；8）丰富城市景观，美化城市视觉环境，给城市带来艺术的美感，给人们提供更多的休息活动场所。

在地下停车场屋顶可以建设绿地、进行广场绿化，也可以设置水池、喷泉和一些大型设施，这些要素的应用使得阻根防水性能显得更为重要。本方案主要以某工程下沉式车库顶板种植绿化为主要内容，提出种植屋面各层次与防水层的关系，以及推荐使用种植屋面防水构造设计。

2、防水设计方案

屋顶花园的屋面长时间处于有水状态，对防水层的各项要求都很高，材料的选择是一方面，施工时对关键部位的节点处理同样重要，需采用耐久性、耐腐蚀性、抗渗性及耐穿刺性能较好的防水材料，施工时的精心操作。

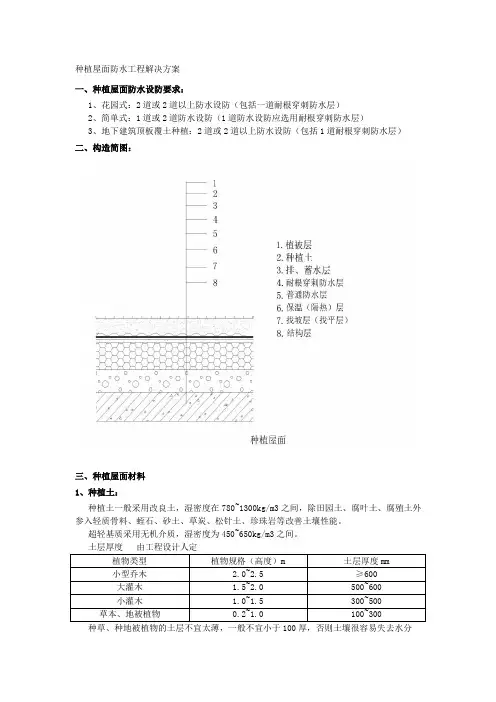

由于本工程为下沉式车库顶板种植，所以根据编制依据jgj155-XX《种植屋面工程技术规程》设计应为以下几个部分：找坡层、找平层、普通防水层、sbs化学根阻防水层、排水层、过滤蓄水层、种植土层及种植植被层。剖面图如图

2：

3、各分项工程施工工艺

找坡层找平层施工：

根据技术规程规定，应设置自流排水系统，适度的坡度有利于多余水分的排泄，使土壤的水分不至于聚集过多而影响植物根系的生长。

a)找坡层材料配比应符合设计要求，表面应平整。

b)找坡层采用水泥拌合的轻质散状材料时，施工环境温度应在5℃以上，当低于5℃时应采取冬期施工措施。

c)找平层应坚实平整，无酥松、起砂、麻面的凹凸现象。

d)屋面基层与突出屋面结构的交接处，以及基层的转角处均应做成圆弧。内部排水的水落口周围应做凹坑。

e)找坡层的材料宜选择轻质材料，推荐使用轻质陶粒混凝土。

f)找平层可用1：水泥砂浆铺设厚度为厚的水泥砂浆找平层，找平层应留设间距不大于6m的分割缝。

普通防水层（普通sbs防水卷材）和化学根阻型防水材料施工：

a)采用热熔法满粘或胶粘剂满粘的防水卷材防水层的基层应干燥、干净。

b)防水层施工前，在阴阳角、水落口、突出屋面管道根部、泛水、天沟、檐沟、变形缝等细部构造处，加设防水增强层。

c)当顶板坡度小于15%时，卷材应平行屋脊铺贴；大于15%时，卷材应垂直面脊铺贴。上下两层卷材不得互相垂直铺贴。

d)铺贴卷材时应平整顺直，不得扭曲，长边和短边的搭接宽度均不应小于100mm；火焰加热应均匀，以卷材表面沥青熔融至光亮黑色为度，不得欠火或过分加热卷材；卷材表面热熔后应立即滚铺，滚铺时应排除卷材下面的空气，并辊压粘贴牢固；卷材搭接缝应以溢出热熔的改性沥青为度，并均匀顺直；

e)采用条粘法施工时，每幅卷材与基层粘结面不应少于两条，每条宽度不应小于150mm。

普通防水层和化学根阻型防水层施工工法相同。

耐根穿刺防水材料的选用，《规程》中规定必须选用符合国家相关规定，并具有资质的检测机构出具的合格的耐根穿刺检测报告（目前国内唯一具有相关检测资质的机构为北京市园林科学研究所）。北京世纪洪雨科技有限公司生产的“绿茵”牌sbs改性沥青耐根穿刺种植屋面专用防水卷材已通过德国lanxess机构认可；后经两年的试验，于XX年7月成为国内首批通过北京园林科学研究所检测合格并获得检测报告的企业。该产品是以长纤聚酯纤维毡为胎基，以添加进口化学根阻剂的sbs改性沥青为涂盖材料而制成的改性沥青卷材。其特点如下：具有防水和阻止植物根系穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；采用进口的化学制剂改性沥青，既耐植物根系穿刺，又不影响植物正常生长，且对环境无污染；由于耐根穿刺的有效介质是沥青涂盖层，很好的解决了铜胎基及复合铜胎箔卷材接缝处理的弊端，更有效的阻止植物根系的穿透；抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强；优异的耐高低温性能，冷热地区均适用，而且不受天气温度的限制；热熔法施工，

施工方便且接缝可靠耐久。

grp“绿茵”sbs改性沥青耐根刺防水卷材的产品性能指标：

排（蓄）水层和过滤层施工：

a)排水层必须与排水系统连接，保证排水畅通。

b)塑料排（蓄）水板宜采用搭接法施工，搭接宽度不应小于100mm。

c)网状交织排（蓄）水板宜采用对接法施工。

d)采用轻质陶粒作排水层时，铺设应平整，厚度应一致。

e)过滤层空铺于排（蓄）水层之上时，铺设应平整、无皱折，搭接宽度不应小于100mm。

f)过滤层无纺布的搭接，应采用粘合或缝合。

g)排水层材料的选用我公司建议使用凹凸型排水板，其优点在于安装方便且荷载轻。

4、种植土层

种植土层可选用田园土、改良土或无机复合种植土。由于是下沉式车库顶板，种植土层厚，我公司建议选用田园土，取土方便，价格低廉，湿密度1500—1800kg/立方米。

5、植被层

植物材料的选择

植被层植物的选用应符合工程所在地，应选择适合种植的乔灌木及地被植物，详细植物种类参考园林设计部门的植株种类。

植物的固定与防风

对于一些高大乔木，由于地下停车场屋顶花园种植层较薄，所以树木的固定与防风，防倾就是一个棘手的问题。我们常采用地上支护法（简单易行）和地下固定法（美观，不影响景观效果）。
