电缆中间接头制作
电缆头中间接头制作课件
问题三:导体电阻超标
总结词
导体电阻超标会影响电流传输效果,甚至导致设备损坏。
详细描述
在制作过程中,可能由于接触不良、材料选择不当等原因导 致导体电阻超标。为解决此问题,需确保在制作过程中导体 连接良好,选择合适的材料,并在制作完成后进行测试,检 查导体电阻是否符合标准。
04
安全注意事项
操作人员资质要求
具备相关资质
操作人员必须经过专业培训并取得相 应的资质证书,确保具备足够的知识 和技能进行电缆头中间接头的制作。
熟悉操作流程
定期培训与考核
操作人员应定期参加培训和考核,不 断提高自己的技能水平,确保能够安 全、准确地完成电缆头中间接头的制 作。
操作人员应熟悉电缆头中间接头的制 作流程和工艺要求,了解安全操作规 程和注意事项。
实例二:35kV电缆中间头制作
总结词
工艺要求较高,需专业人员操作
总结词
严格遵守操作规程,确保安全
详细描述
35kV电缆中间头制作相对于10kV电缆中间头制 作来说,工艺要求更高,需要专业人员进行操作 。在制作过程中,要特别注意导体连接质量、绝 缘层的恢复和保护等环节。
详细描述
在制作35kV电缆中间头时,必须严格遵守操作规 程,确保作业过程的安全。同时,要采取有效的 保护措施,防止操作
总结词
高电压等级,工艺要求极高
详细描述
110kV电缆中间头制作属于高压电缆线路的范畴,其工艺要求极高,需要严格遵守相关标准和规范。 在制作过程中,要特别注意导体连接质量、绝缘层的恢复和保护、电场分布的均匀性等环节。
实例三:110kV电缆中间头制作
总结词
专业性强,需具备丰富经验
实例一:10kV电缆中间头制作
熔接式电缆中间接头制作步骤
熔接式电缆中间接头制作步骤
熔接式电缆中间接头的制作步骤如下:
1. 准备工作:清洁对接端面,保证对接端面干燥、无油污、无灰尘,采用张力杆将两根电缆对接并固定。
2. 热固定:使用热固定管将两根电缆固定在一起,以确保熔接过程中的对齐和稳定。
3. 破损检查:检查电缆端的剥皮和破损情况,将破损的线孔绝缘套管削平,去除不平整表面。
4. 削钝:在电缆端面处用刮刀或研磨轮将电缆外层进行去毛刺、研磨处理,使其完全平整,以便于在熔接过程中紧密相接。
5. 熔接:将电缆熔接器加热至设定温度,使两根电缆的孔接触到熔接器的熔融区,熔化电缆并结合到一起,通常持续时间在5-10分钟之间。
6. 压力涂布:将压力涂布机用于熔接区域,将热塑性涂层涂布在电缆连接处,增强连接坚固性和密封性,同时防止水和其他有害物质进入电缆中。
7. 冷却:等待熔接部分冷却,从而使电缆连接变得更加牢固。
8. 测试:进行电气性能测试,以确保电缆连接符合设定标准。
以上步骤仅供参考,实际操作可能根据具体情况而有所不同。
如需了解更多信息,建议咨询专业人士。
10kV电缆冷缩中间接头制作作业(三篇)
10kV电缆冷缩中间接头制作作业1. 材料准备:a. 10kV电缆b. 冷缩套管c. 冷缩热缩配套胶d. 剥线刀e. 刮刀f. 火焰枪g. 螺丝刀h. 手套i. 安全帽j. 护目镜k. 绝缘胶带l. 清洁剂2. 检查电缆:a. 检查电缆外观是否完好,是否有划痕或损伤。
b. 使用绝缘电阻测试仪测试电缆绝缘电阻,确保达到要求。
3. 制作接头:a. 使用剥线刀剥掉电缆两端的绝缘层,露出导体。
b. 使用刮刀清理导体表面的氧化物或污垢。
c. 在电缆两端导体上涂抹适量的冷缩热缩配套胶。
d. 将冷缩套管套在电缆两端导体上,确保完全覆盖导体。
e. 使用火焰枪对冷缩套管进行加热,直到套管完全收缩,与电缆绝缘层紧密贴合。
f. 使用绝缘胶带将接头处绝缘。
4. 整理接头:a. 用清洁剂清洗接头和周围区域,去除灰尘和油污。
b. 使用螺丝刀检查接头上的螺丝是否牢固,如有松动或缺损应进行修复或更换。
5. 检测接头:a. 使用高压测试仪对接头进行高压测试,确保接头的绝缘性能符合要求。
6. 记录和报告:a. 记录接头的制作人员、制作日期和测试结果。
b. 提供接头制作报告给相关部门和客户。
以上为10kV电缆冷缩中间接头制作作业标准的基本步骤,具体操作时应严格按照相关安全规范执行,以确保工作的质量和安全。
10kV电缆冷缩中间接头制作作业(二)主要包括以下内容:1. 材料准备:根据设计要求,准备冷缩套管、绝缘套管、界面填料、绝缘填料等各种所需材料。
2. 设备准备:准备热风枪、剥线钳、绝缘剥皮剪、绝缘剥线钳、钢丝刷等所需设备。
3. 材料检查:对即将使用的冷缩套管、绝缘套管等材料进行外观检查和尺寸检查,确保其符合要求。
4. 线缆准备:用绝缘剥皮剪和绝缘剥线钳依照设计要求剥去电缆绝缘层,确保裸露的导体长度和裸露电缆长度符合要求。
5. 清洁处理:使用钢丝刷等工具清洁导体表面,确保表面干净无杂质。
6. 接头组装:根据设计要求,将绝缘套管、冷缩套管等材料按顺序套在导体上,并将界面填料和绝缘填料填充至套管内。
10KV电缆中间接头制作
10KV电缆中间接头制作在电力传输和分配过程中,电缆是一个重要的组成部分。
对于电缆的连接和维护,中间接头是不可或缺的组成部分。
本文将介绍如何制作10KV电缆的中间接头。
材料准备•电缆:需要与10KV电缆相同类型的电缆•接头套管:接头套管长度应与悬空长度相等•装压套:套管压缩后所需•绞线:连接电缆的绞线需要与电缆相同材料和截面积•绝缘套管:用于覆盖绞线•接地线:长度应适合实际要求,电阻应符合要求制作步骤1.确定需要连接的电缆长度和连接方式,将连接准备好。
2.根据电缆直径选择相应的接头套管和装压套。
3.在接头套管内底部壁上钻一个适当大小的孔,用于接地线的穿透。
4.接通电缆端部的绞线,按照绞线的截面积和连接方式绞线。
5.绞线完成后,用绞线的截面积覆盖绝缘套管,并用绝缘胶带把绝缘套管包覆,以提高绝缘强度并加强整个接头的保护。
6.取下电缆绝缘层并根据实际需要清洗电缆。
7.将接地线穿过接头套管内底部的孔,与电缆接合,用绞线和绝缘套管把其覆盖。
8.将装压套嵌入接头套管中,将绞线连接部分移到套管内,并用装压套组装。
9.接地线焊接到接头套管壁上。
10.检查接头连通性,并进行绝缘测试。
安全提示•制作接头时必须按照正确的工作流程执行,不得省略任何步骤,否则可能会导致电缆事故。
•制作接头要遵循安全原则,必须戴好绝缘手套,避免直接接触裸露电线。
•操作结束后,接头必须进行全方位的检测,确保接头表面干净、整洁及电缆连接无误。
制作10KV电缆中间接头需要匹配各种材料和设备并按照正确顺序进行操作。
在操作过程中,必须遵循正确的安全和操作规范,确保接头的可靠性和稳定性。
18.中低压电缆中间接头制作工艺
8四、Biblioteka 0KV交联聚乙烯电缆热缩中间接头的制 作
9
❖ (1) 安装准备及剥外护套、钢铠、内衬层 ❖ (2)中间接头剥切 ❖ (3)套热缩外保护管 ❖ (4)压接连接管 ❖ (5)用喷灯加热热缩绝缘管移至接头中心
及用铜丝网套将两端铜带连通
10
五、35KV交联聚氯乙烯电缆中间接头制作 ❖ (1) 安装准备及锯切电缆和剥切外护套、
钢铠、内衬层 ❖ (2)分相剥除铜屏蔽带、外半导电屏蔽层、
切削反应力锥 ❖ (3)压接连接管 ❖ (4)包绕半导电带和应力控制带 ❖ (5)两端接地及装保护盒
11
12
13
六、35KV交联聚乙烯电缆预制接头制作 ❖ (1) 确定接头中心
14
❖ (2)内护套前留370mm铜屏蔽带,其余 剥除
❖ (3)按连接管的1/2长度剥切电缆绝缘, 将连接管套入剥切较长的缆芯上,用压接 钳压两道,压痕错开

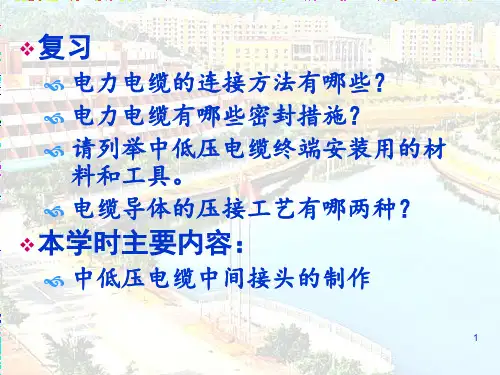

❖复习
电力电缆的连接方法有哪些? 电力电缆有哪些密封措施? 请列举中低压电缆终端安装用的材
料和工具。 电缆导体的压接工艺有哪两种?
❖本学时主要内容:
中低压电缆中间接头的制作
1
第四节 中低压电缆中间接头制作工艺
一、10KV及以下油浸渍纸绝缘电缆的接头制作 ❖ (1)确定电缆中间接头剥切尺寸 ❖ (2)放平电缆并校直,确定中间接头的中心位置。 ❖ (3)剖铅、胀铅口 ❖ (4)压接或焊接连接管与线芯导体 ❖ (5)排除潮气,包扎接头 ❖ (6)在三芯间装两个瓷撑板 ❖ (7)收口、搪铅 ❖ (8)灌绝缘胶及密封接头
2
3
二、6KV交联聚氯乙烯绝缘电缆中间接头 ❖ (1)中间接头准备 ❖ (2)剥除电缆内护层及填充物 ❖ (3)剥除线芯绝缘表面半导电层 ❖ (4)连接导线 ❖ (5)绕包绝缘 ❖ (6)绕包屏蔽层 ❖ (7)绕包保护层 ❖ (8)安装连接盒
高压电缆中间接头制作详细过程
高压电缆中间接头制作详细过程在高压电力传输中,高压电缆是不可或缺的组成部分。
而高压电缆中间接头的制作则是非常重要的工序,制作好的中间接头能够保证电力传输的质量和可靠性。
在本篇文档中,我们将详细介绍高压电缆中间接头的制作过程。
准备工作在开始高压电缆中间接头的制作前,需要做好以下准备工作:1.工作场所应具备良好的通风条件和安全设施。
电缆绝缘材料具有较高的热膨胀系数,容易在高温下燃烧,因此工作场所应有防火设施。
2.准备好需要使用的工具和材料,包括高压电缆、终端头、工作手套、电气绝缘胶、绘图板、钢尺、剪刀、绝缘胶带、绝缘层剥离刀、钢丝刷等。
制作过程第一步:准备高压电缆首先,需要准备好待制作的高压电缆。
根据需要,确认需要制作的长度,并预留出一段电缆套头位置。
第二步:剥离绝缘层使用绝缘层剥离刀将高压电缆的绝缘层剥离,露出导体电线。
注意,应根据导线直径选择合适的剥离刀,不要损伤导线。
第三步:清洁导体电线使用钢丝刷清洁导体电线的表面,去除杂质和氧化层,以便后续处理。
第四步:切割终端头通过绘图板和钢尺,根据电缆直径测量出终端头的合适长度,并使用剪刀或者割断机具将终端头切割成正确长度。
第五步:安装终端头选择正确的终端头大小,并将其安装在电缆末端。
首先,应该将终端头的内侧涂抹上导热油。
然后,将终端头插入电缆末端,直到电缆的绝缘层与终端头完全吻合。
第六步:注入绝缘胶使用注射器将绝缘胶缓慢地注入电缆末端终端头内部。
注意,注射速度应该适中,防止绝缘胶注入过多造成负面影响。
第七步:包覆电缆末端处理完电缆接头后,将电缆末端使用绝缘胶带进行包覆。
同时,需要用手按压并卷紧绝缘胶带,保证绝缘胶完全贴合在电缆表面上,从而避免氧化和湿气侵入。
第八步:定型用电气绝缘胶对绝缘胶带进行涂覆,使之能够固定在该电缆中。
涂覆后,使用加热枪将电气绝缘胶进行加热,使其快速固化。
结论经过以上步骤的处理,我们制作好了一份高压电缆中间接头。
一份好的电缆中间接头质量,直接关系到高压电力的传输质量和可靠性,在制作过程中一定要严格按照操作规程进行,做好相关的记录和标签,以确保高质量的制作标准。
电缆热缩中间接头制作作业(二篇)
电缆热缩中间接头制作作业1. 工具准备:- 电缆切割工具(电缆剥离刀、电缆剥皮钳等)- 热缩套管套装工具(加热枪、热缩套管夹等)- 清洁工具(刷子、棉布等)- 测量工具(卷尺、电缆直径测量仪等)- 安全防护用品(手套、护目镜等)2. 准备工作:- 确认接头制作材料和规格是否正确,并检查材料是否完好无损。
- 检查电缆是否符合要求,如有损坏或变形的情况应及时更换。
- 确定接头的位置和长度,并在电缆上作好标记。
3. 制作连接:- 使用电缆切割工具将电缆剥皮,确保剥皮长度符合规定。
- 清洁电缆和接头的表面,确保无尘和油污。
- 使用热缩套管套装工具将热缩套管套在电缆上,并用夹具固定。
- 通过加热枪或热缩套管夹加热热缩套管,使其收缩并与电缆连接紧密。
- 检查接头连接是否牢固和密封,如有松动或漏气的情况应重新制作。
4. 完工检查:- 对制作的接头进行外观检查,确保无明显的缺陷或损坏。
- 使用测量工具测量接头的尺寸和直径,确保符合标准要求。
- 对接头进行抗拉强度测试,确保其能承受预定的负荷。
- 进行绝缘测试,确保接头的绝缘性能符合要求。
5. 记录和整理:- 记录每个接头的制作过程和测试结果。
- 对制作过程中使用的工具和材料进行整理和清理。
- 将制作好的接头进行分类、包装和存放,以便下次使用。
以上就是电缆热缩中间接头制作作业的标准流程,操作时应根据具体的材料和要求进行调整和实施。
同时,注意遵守安全规定,避免意外事故的发生。
电缆热缩中间接头制作作业(二)1、摇测电缆绝缘及放电。
2、剥去护套及钢铠。
3、剥内护层,割去填充物,套入各种管带。
4、切除芯线端部绝缘体,削绝缘体。
5、压接接续管并填充。
6、清洁绝缘表面,加热固定内绝缘管,填充台阶,加热固定外绝缘管套。
7、焊接地线,扎紧芯线。
8、加热固定外护套。
9、试验。
10、填埋中间接头,恢复现场,核相。
1、选用1000V摇表,对电缆进行摇测,绝缘电阻应在10MΩ以上,电缆摇测完毕后,应将芯线分别对地放电。
电缆热缩中间接头制作作业标准
电缆热缩中间接头制作作业标准电缆热缩中间接头是电力系统中连接电缆的常用方法之一。
它具有可靠性高、安装方便、寿命长等特点,被广泛应用于电力系统和工业领域。
本文将介绍电缆热缩中间接头制作的作业标准。
材料准备在制作电缆热缩中间接头之前,需要准备以下材料:•电缆:应选用与接头连接的电缆相同规格或者相同截面积的电缆。
•中间接头:通常为热缩式中间接头。
•接续头:用于连接电缆和中间接头的部件,通常为电缆套管、接续套管等。
•切割工具:根据电缆和接头的不同规格和材料特性,选择相应的切割工具,如电缆剥刀、剥线钳等。
•热风枪:用于加热中间接头。
•剥线钳:用于剥掉电缆绝缘层。
•手电钻或手工钻:用于在接头上开孔。
制作工艺步骤一:准备工作将电缆和中间接头等材料放在工作台上,确保工作区域整洁干净,所有工具和材料摆放有序,以便操作和管理。
检查所有电缆和材料是否符合要求,不得使用有毛病的电缆和中间接头。
步骤二:剥皮首先需要对接头和电缆进行剥皮处理。
用剥线钳将电缆绝缘层剥掉2-3厘米左右,使得电线露出来。
接着将中间接头上的绝缘管剪掉,露出中间接头的金属部分。
步骤三:热缩连接将电缆和中间接头按照规定的连接方式连接起来。
根据规格和型号选择合适的电缆套管或接续套管,并将其套在电缆和中间接头的金属部分上。
然后,用热风枪对套管进行加热,使其热缩与电缆和中间接头金属部分紧密连接在一起。
步骤四:打孔连接有些中间接头需要钻孔连接。
这时,需要使用手电钻或手工钻在中间接头上开孔。
开孔的位置和大小要根据中间接头的要求和电缆的实际情况确定。
钻孔后,将电缆放进中间接头,然后用螺丝固定电缆和中间接头。
步骤五:测试验收完成接头制作后,应进行测试和验收。
首先检查所有连接部位是否牢固,电缆是否与接头紧密贴合。
然后进行绝缘电阻测试,确保电缆与接头之间的绝缘性能符合要求。
最后进行短路和耐压试验,确保电缆在正常工作负荷下能够稳定运行。
注意事项在制作电缆热缩中间接头时,需要注意以下事项:1.所有电缆和中间接头必须符合规格和型号要求,不得使用有毛病的材料。
电缆中间接头制作施工方案
电缆中间接头制作施工方案1. 简介电缆中间接头是在电缆线路上用于连接两根电缆的设备,主要作用是传导电能和保护电缆隔离环境。
本文档旨在介绍电缆中间接头的制作施工方案,包括所需材料、施工步骤以及注意事项。
2. 所需材料制作电缆中间接头需要以下材料:•电缆:根据实际需要选择合适的电缆型号和规格;•水晶头:用于连接电缆的终端设备;•绝缘材料:用于隔离电缆和外部环境,保护电缆;•密封材料:用于保护接头免受外界湿气和污染物的侵害;•接地装置:用于确保接头的接地安全。
3. 施工步骤步骤一:准备工作1.确定接头位置:根据电缆线路规划确定接头所在位置,确保位置合适、易于施工和维护。
2.清理工作区域:清除杂物和灰尘,保持工作区域整洁。
步骤二:剥离绝缘层1.使用剥线工具剥离电缆外绝缘层约10-15厘米,直至裸露出金属导体。
2.注意避免刮伤金属导体,以免影响电流传导效果。
步骤三:连接水晶头1.将电缆的金属导体依次插入水晶头的插孔中。
2.使用压接工具按照水晶头厂商提供的压接要求,将金属导体压接紧固。
步骤四:绝缘处理1.在金属导体外覆盖一层绝缘材料,确保绝缘材料完全包覆金属导体。
2.使用绝缘胶带将绝缘材料固定在金属导体上。
步骤五:密封处理1.用密封材料将接头周围进行密封,确保接头免受湿气和污染物侵害。
2.注意密封材料的选择,应具有良好的绝缘性能和耐腐蚀性能。
步骤六:接地处理1.将接地装置与接头连接,确保接头的接地安全可靠。
2.接地装置的安装应符合相关规范,确保接地电阻符合要求。
步骤七:保护措施1.对接头进行绝缘电阻测试,确保接头的绝缘性能符合要求。
2.对接头及其周围环境进行绝缘防护措施,确保接头在工作过程中不受外界干扰。
4. 注意事项•施工前应仔细阅读电缆中间接头的制作施工方案,并严格按照规范操作。
•在施工过程中应注意个人安全防护,避免电击和事故发生。
•选择合适的电缆和接头型号,确保其适应实际工作环境和负载要求。
•施工完毕后应对接头进行全面检测和测试,确保其质量符合要求。
电缆中间接头制作注意事项
电缆中间接头制作注意事项电缆中间接头作为电力系统中必不可少的组成部分,其制作质量直接关系到电力系统的运行和安全,因此在制作中需要注意以下几个方面:一、选用合适配件在制作电缆中间接头时,需要先选择与电缆型号和规格相符的连接配件,比如电缆终端头、电缆接头、电缆保护套等。
选用合适配件可以提高电缆接头的适用性和稳定性,从而确保电力系统的正常运行和安全。
二、保证接头接触面的清洁在连接电缆接头时,需要保证连接部位的接触面清洁。
可以使用清洗剂清洁电缆接头和电缆端子,避免因为接触面不清洁而导致接头失效。
清洗时需注意不要使用化学腐蚀性强的物质,避免对电缆产生不良影响。
三、保证接头的压接质量电缆中间接头的另外一个重要环节就是保证接头的压接质量。
在压接时,需要使用专用的工具和设备,并保证接头的压接程度正确。
压接不妥可以导致电缆接头不牢固甚至短路,从而影响电力系统的正常运行和安全。
四、使用绝缘材料在制作电缆中间接头时,还需要使用绝缘材料来保护电缆接头和附近电缆绝缘体,防止漏电、短路等现象的发生。
选用合适的绝缘材料和绕绝缘带时需要注意材料的耐热性、耐电压性以及绝缘性能等指标。
五、进行试验经过以上步骤的制作完成后,需要进行试验来验证其质量和稳定性。
可以进行直流高电压试验、交流低电压试验等,以及进行热稳定性试验和氧指数试验,确保电缆接头符合规定的技术要求。
六、注意安装姿态在正式安装电缆中间接头时需要注意安装姿态,避免因为安装不当导致电缆连接不牢固。
应该按照升降安装,尽量减小压拱现象,在连接后应该检查连接的紧固性。
总之,电缆中间接头的制作需要经过多个环节的严格把控,只有按照规范要求进行制作以及进行严格的质量试验,才能确保其质量和使用效果。
其中制作的热处理需要注意材质的变换,制作过程中应使用可靠的设备。
这是电缆中间接头制作的第一步,而在整个制作过程中还需要注意各个环节的细节,只有这样,才能确保实用效果达到最佳。
电缆中间接头制作注意事项
电缆中间接头制作注意事项电缆中间接头,顾名思义就是把两条电缆的中间连接起来的一个接头,是电力系统中重要的组成部分,其质量的好坏直接关系到电力系统的安全稳定运行。
那么在制作电缆中间接头的时候,有哪些注意事项需要我们关注呢?一、对接线材的检测要细致在制作电缆中间接头之前,我们需要对接线材进行检测,检查其是否符合设计要求,检查其是否有损伤、变形、腐蚀等情况,如果存在异常情况需及时予以处理或更换。
二、选用适合的电缆连接器在制作电缆中间接头时,要选择适合的电缆连接器,不同的电缆需要使用不同的连接器。
选用合适的电缆连接器不仅能够确保电缆的接触面积和接触压力,还能够充分保证电缆的绝缘性能,从而提高电力系统的可靠性。
三、制作接头前需仔细排查接线方式在制作电缆中间接头之前,需要对要连接的电缆进行排查,确定其连接方式、截面、长度等要求,从而为制作接头提供合理的方案。
四、制作接头时要保持环境整洁制作接头时,需保持操作场地和工具整洁干净,避免油污和尘土等物质对电缆绝缘材料的损伤和接触面积的减小,从而影响电缆中间接头的质量。
五、接头制作过程需注意绝缘性能在制作电缆中间接头的过程中,需要注意绝缘性能,尤其是电缆的极性安排,保证绝缘层完好无损,防止电气击穿和泄漏,保障电力系统的安全稳定运行。
六、接头制作过程要保证力度均匀在接头制作过程中,需保证力度均匀,绞紧螺母,调整压紧力时,需注意控制力度,保证接头受力均匀,以防止接头因力度不均而产生不可挽回的后果。
七、接头制作后需要进行检测制作电缆中间接头后,需要进行全面的性能检测,检测其线缆是否电阻不足、绝缘电阻是否合格、接地电阻是否合理等。
只有通过严格的检测,才能保障电缆性能的真正高效。
总之,在制作电缆中间接头时,需要特别注意电缆的质量,选用合适的电缆连接器,保持环境整洁干净,注意绝缘性能,保证力度均匀,做好接头制作的每一个细节。
最后,希望大家在制作电缆中间接头时,能够严格按照要求执行,确保电缆的质量,以确保电力系统的安全稳定运行。
电缆中间接头制作安装
电缆中间接头制作安装首先,接头制作前需要进行接头的设计。
设计时需要根据具体的电缆规格、用途和安装环境等因素选择适合的接头类型。
常见的电缆接头类型有热缩接头、冷缩接头、冷焊接头等。
在设计中还需要考虑接头的尺寸、特殊要求和安全可靠性等因素。
接着,进行接头的制作。
制作接头时需要先将电缆剥皮,将电缆内部的绝缘层和屏蔽层剥离,露出金属导体。
然后用导体绝缘套管将导体绝缘进行保护,使其不受外界环境的影响。
接着,用绝缘套管进行外层绝缘的覆盖,将不同厚度的绝缘套管分别套在电缆上,然后进行压缩和固定,使接头结构紧密,牢固可靠。
同时还需要进行必要的防水处理和绝缘处理,以确保接头长期运行的安全可靠。
接头制作完成后,需要进行安装。
首先,将接头的两端分别与被接入的电缆的两端相连接。
连接时需要注意接头的正负极,确保电缆的导体绝缘与接头的相应部分连接起来。
接着,用绝缘胶带或绝缘管将接头部分进行包裹,以避免接头受到外界物体的损害和环境的污染。
最后,用绝缘胶水或胶带将接头固定在合适的位置上,以确保接头的稳固和牢固。
在接头制作和安装过程中需要注意以下几点。
首先,要仔细选择接头的类型和规格,确保与电缆的规格匹配。
其次,要根据接头的特殊要求进行制作和安装,如防水、耐高温等。
最后,要对接头进行必要的测试和检查,以保证接头的质量和可靠性。
总之,电缆中间接头的制作和安装是电缆连接的重要环节。
制作和安装好的接头能够保证电缆连接的质量和可靠性,并且有助于电缆使用寿命的延长。
因此,在制作和安装接头时,需要仔细选择接头的类型和规格,进行正确的制作和安装,以确保接头的质量和可靠性。
10KV高压电缆中间接头制作注意事项
10KV高压电缆中间接头制作注意事项高压电缆是输送高压电能的重要组成部分,而中间接头则是高压电缆连接的关键点。
如何正确制作高质量的10KV高压电缆中间接头成为了电力工程师们关注的焦点。
下面介绍一些10KV高压电缆中间接头制作注意事项。
一、选择合适的接头材料在选用接头材料时,需要考虑电缆的额定电压、容量、绝缘等级等多个因素,根据电缆的特性和实际情况选择合适的接头组件。
接头材料应该符合国家相关标准,且有厂家提供完整的质检报告和合格证明。
二、接头制作前的准备工作在制作接头前,需要先对电缆进行清洁、修剪、剥皮等处理,保证电缆表面无污物、刺伤、裂口等表面缺陷。
将接头套管预热放进电缆端头内,使其与电缆每层绕组交相扣合,确保套管的合理安装。
三、注意接头的外观质量接头制作完成后,需要对接头外观进行检查。
接头的外形应该光滑、无气泡、麻点和裂口等缺陷,并且需要使用整齐的包带对接头进行绑扎。
每个包带之间应呈交叉状交错绕绑,且绑扎应沿整个接头进行,保证绑扎牢固。
四、接头的冷热收缩处理由于温度变化会影响电缆的长度,必然也会影响接头的长度。
因此,需要对接头进行冷热收缩处理。
冷缩主要是通过包带收缩来固定接头,而热缩则通过加热套管使它与电缆绕组紧密连接。
需要注意的是,接头冷热收缩时间和温度应根据材料的不同而定,并且需要在操作前测量接头的长度和直径,确保制作出符合标准的接头。
五、理顺空心铜制导线在接头制作过程中,空心铜制导线的理顺是一个颇为重要的步骤。
在理顺空心铜制导线的过程中,需要先将制导线锁住,然后逐个对制导线进行理顺,确保每个空心铜制导线在接头内部形成合理的电场分布。
六、验收合格后进行绝缘测试接头制作完成后,还需要对接头进行检测。
接头应经过精细的局部放电测试和交流耐压试验,检测整个接头的绝缘是否合格。
测试结束后,需要在测试报告上签字、盖章,并保存好测试记录,以便日后查看。
七、安全操作在接头制作过程中,要严格按照国家相关标准及操作规程进行操作,确保人身安全和设备安全。
低压电缆中间接头制作方法
低压电缆中间接头制作方法低压电缆中间接头是电力系统中常用的一种连接元件,用于连接电缆的两段。
制作低压电缆中间接头需要经过一系列工艺流程,以确保接头的可靠性和安全性。
制作低压电缆中间接头的第一步是准备工作。
需要准备好所需的材料和工具,包括电缆、绝缘套管、绝缘接头、电缆附件、绝缘胶、接地装置等。
材料的选择应根据电缆的额定电压和电流来确定,以确保接头的正常运行。
接下来,进行电缆的截断。
根据实际需要,将电缆截断成合适的长度,同时确保电缆的两端平整、光洁,并去除电缆表面的污物和氧化层。
然后,进行电缆的剥皮。
使用剥皮刀将电缆的外皮剥离,露出电缆的绝缘层和导体。
剥皮的长度应根据绝缘套管的长度来确定,以确保绝缘套管能够完全覆盖电缆的绝缘层。
接下来,进行电缆的绝缘处理。
将绝缘套管套在电缆的绝缘层上,使用热风枪或火焰进行加热,使绝缘套管与电缆的绝缘层融合,形成均匀的绝缘层。
同时,要确保绝缘套管与电缆的绝缘层之间没有空隙和气泡,以防止绝缘击穿和漏电等问题的发生。
然后,进行电缆的连接。
将电缆的导体与绝缘接头进行连接,使用压接工具将导体牢固地固定在绝缘接头上,确保电缆的导电性能良好。
此外,还需要注意导体的连接顺序和连接方式,以确保接头的电流分布均匀。
接下来,进行接头的绝缘处理。
将绝缘胶涂抹在接头的表面,使用热风枪或火焰进行加热,使绝缘胶与接头的表面融合,形成均匀的绝缘层。
同时,要确保绝缘胶与接头的表面之间没有空隙和气泡,以提高接头的绝缘性能。
进行接地处理。
在接头的周围设置接地装置,将接头与地线进行连接,以确保接头的安全性和可靠性。
接地装置的设置应符合电力系统的相关标准和规范要求。
制作低压电缆中间接头需要经过准备工作、电缆截断、电缆剥皮、电缆绝缘处理、电缆连接、接头绝缘处理和接地处理等一系列工艺流程。
每个环节都需要仔细操作,确保接头的质量和性能。
制作完成后,还需要进行必要的测试和检验,以验证接头的可靠性和安全性。
只有正确制作和安装的低压电缆中间接头才能确保电力系统的正常运行和安全供电。
KV电缆中间接头制作
KV电缆中间接头制作KV电缆中间接头是一种用于连接KV电缆的重要组件,其主要作用是实现电力的传输和分配。
本文将介绍KV电缆中间接头的制作方法,包括准备工作、制作步骤以及注意事项等方面。
准备工作在开始制作KV电缆中间接头之前,需要准备以下材料和工具:•KV电缆•中间接头套管•远红外热缩管•操作工具(注塑机、剥线钳、打火机、电热器等)制作步骤第一步:测量KV电缆的尺寸首先需要使用卡尺等工具测量KV电缆的外径、内径和长度等尺寸参数,并使用剥线钳剥掉一段KV电缆的绝缘层,露出导体线。
第二步:制作导体线接头接下来,需要将两段KV电缆的导体线分别插入到中间接头套管中,并将其注塑在套管内,以固定接头的位置。
制作好的导体线接头需要表面光滑、不具有气泡或缺陷,以确保电力的传输质量。
第三步:套上远红外热缩管在导体线接头制作完毕后,需要将远红外热缩管套在KV电缆接头上,用打火机进行加热,使其缩小并包裹合适的区域。
热缩管能够保护电缆接头,防止接头在使用过程中出现裂开或短路等问题。
第四步:使用电热器加热注塑接头在套上远红外热缩管后,需要使用电热器对注塑接头进行加热,使之在适当的温度条件下固化。
这可以确保KV电缆中间接头的质量,并提高其安全性和可靠性。
第五步:检查电缆接头质量制作完成后,需要对KV电缆中间接头进行检查,以确保接头的外观和内部质量均符合标准要求。
在检查过程中,需要特别关注接头的密封性和绝缘性,以避免漏电和短路等问题的出现。
注意事项在制作KV电缆中间接头时,需要注意以下事项:•制作过程中需佩戴防静电手套,以防止静电干扰影响接头质量。
•注塑接头时需使用适量的注塑料,以避免过多注塑导致接头内部空气不足。
•热缩管加热时要避免过度加热,否则会导致热缩管变形或缩小不足。
•热缩管与注塑接头之间应保持适当的距离,以确保热缩管完全包裹住接头区域。
KV电缆中间接头的制作需要严格遵守制作流程、注意细节事项,并拥有一定的专业技能和经验。
10kV电缆热缩中间接头制作作业(三篇)
10kV电缆热缩中间接头制作作业一、引言10kV电缆热缩中间接头是将两根或多根电缆在一定长度内剥去绝缘层,通过热缩套管的热收缩作用将电缆连接,实现信号传输和电力传输的重要组件。
本文将介绍10kV电缆热缩中间接头的制作作业标准。
二、设备和工具1. 电缆切割工具:电缆切割刀、剥线钳;2. 电缆绝缘剥离工具:电缆剥离刀、刮刀;3. 热缩套管工具:热风枪、热缩套管;4. 绝缘材料:绝缘胶带、绝缘涂料。
三、制作步骤1. 确保工作环境安全,戴好防护用品;2. 对待连接的电缆进行切割,切口应平整、整齐,无毛刺、裂纹等缺陷;3. 使用电缆剥离刀,将电缆的绝缘层剥离,注意不要损伤导体,剥离的长度应符合热缩套管的要求;4. 对剥离后的导体进行清洗,保证表面干净无污垢;5. 将热缩套管套在导体上,确保套管完全覆盖导体,不得有错位、滑脱等现象;6. 使用热风枪,对热缩套管进行加热,热缩套管会收缩,将导体和套管完全固定在一起;7. 使用绝缘胶带对接头进行绝缘,粘贴时应压实均匀,确保胶带牢固不松动;8. 使用绝缘涂料对接头进行第二次绝缘,确保绝缘层的完整性和导电的防护;9. 对制作好的接头进行检查,确保无漏电、短路等故障;10. 记录接头的制作情况和质量检查结果。
四、注意事项1. 制作过程中应严格按照操作规程进行,确保操作准确、安全;2. 使用的工具和设备应符合安全标准,并经常进行维护和保养;3. 切割电缆时要小心操作,避免出现安全事故;4. 操作人员应熟悉电缆的内部结构和工作原理,确保操作的准确性;5. 制作好的接头应进行质量检查,确保符合使用要求;6. 在操作过程中,应注意防止接头接触污垢和湿气,以防止接触不良或绝缘性能下降。
五、总结制作10kV电缆热缩中间接头需要经过一系列的步骤,包括切割电缆、剥离绝缘层、热缩套管与导体连接、绝缘胶带和绝缘涂料的应用等。
正确的操作和严格的质量检查是保证制作质量的关键。
只有符合标准的制作,才能确保10kV电缆热缩中间接头在使用过程中的稳定性和安全性。
10kV电缆中间接头制作工艺标准+10KV高压电缆头冷缩工艺
10kV 电缆中间接头制作工艺标准预览:10kV 交联聚乙烯绝缘电缆热缩接头制作工艺标准11 范围本工艺标准适用于一般工业与民用建筑电气安装工程10(6)kV 交联聚乙烯绝缘电力电缆热缩中间接头制作。
22 施工准备2.1设备及材料要求:2.1.1主要材料:电缆头附件及主要材料由生产厂家配套供应。
并有合格证及说明书。
其型号、规格、电压等级符合设计要求。
2.1.2辅助材料:焊锡、焊油、白布、砂布、芯线连接管、清洗剂、汽油、硅脂膏等。
12.22.2 主要机具:喷灯、压接钳、钢卷尺、钢锯、电烙铁、电工刀、克丝钳、改锥、大瓷盘。
2.3作业条件:2.3.1电缆敷设完毕,绝缘电阻测试合格。
2.3.2作业场所环境温度0℃以上,相对湿度70%以下,严禁在雨、雾、风天气中施工。
2.3.3施工现场要干净、宽敞、光线充足。
施工现场应备有220V 交流电源。
2.3.4室外施工时,应搭设临时帐蓬。
3操作工艺3.1工艺流程:设备点件检查→剥除电缆护层→剥除铜屏蔽及半导导电层→固定应力管→压接连接管→包绕半导带及填充胶→固定绝缘管→安装屏蔽网及地线→固定护套→送电运行验收3.2设备点件检查。
开箱检查实物是否符合装箱单上的数量,外观有无异常现象。
3.3剥除电缆护层(图2-28):2图2-283.3.1调直电缆:将电缆留适当余度后放平,在待连接的两根电缆端部的两米处内分别调直、擦干净、重叠200mm,在中间作中心标线,作为接头中心。
3.3.2剥外护层及铠装:从中心标线开始在两根电缆上分别量取800mm、500mm,剥除外护层;距断口50mm 的铠装上用铜丝绑扎三圈或用铠装带卡好,用钢锯沿铜丝绑扎处或卡子边缘锯一环形痕,深度为钢带厚度1/2,再用改锥将钢带尖撬起,然后用克丝钳夹紧将钢带剥除。
3.3.3剥内护层:从铠装断口量取20mm 内护层,其余内护层剥除,并摘除填充物。
3.3.4锯芯线、对正芯线,在中心点处锯断。
3.4剥除屏蔽层及半导电层(图2-29):自中心点向两端芯线各量300mm 剥除屏蔽层,从屏蔽层断口各量取20mm 半导电层,其余剥除。
10kV电缆冷缩中间接头制作作业
10kV电缆冷缩中间接头制作作业
冷缩中间接头是用于连接10kV电缆的一种接头,其制作作业标准如下:
1. 材料准备:
- 10kV电缆中间接头套管
- 导电胶水
- 粘接带
- 清洁液
- 绝缘套管
- 导电套管
2. 工具准备:
- 电缆剥线刀
- 接地线
- 热风枪
- 螺丝刀
3. 工作步骤:
a. 清洁:使用清洁液彻底清洁电缆和接头的连接部分,确保表面干净无尘。
b. 剥线:使用电缆剥线刀拆除电缆绝缘层,露出金属导线。
c. 安装导电套管:将导电套管安装在电缆导线上,确保导电套管与导线紧密贴合。
d. 安装绝缘套管:将绝缘套管安装在导电套管上,确保绝缘套管覆盖导线和导电套管,形成绝缘层。
e. 导电胶水涂敷:在绝缘套管上涂敷一层导电胶水,确保导电胶水均匀覆盖整个绝缘套管表面。
f. 套管收缩:使用热风枪对接头套管进行加热,使套管缩紧并与绝缘套管紧密贴合。
g. 接地线连接:将接地线连接至接头的接地端口,确保接地线与接地端口紧密连接。
h. 固定接头:使用螺丝刀将接头固定在合适的位置,确保接头稳定固定。
4. 检测:
- 使用兆欧表对接头进行绝缘电阻测试,确保接头的绝缘电阻达到要求。
- 使用电压表对接头进行高压测试,确保接头能够承受10kV 的电压。
以上是10kV电缆冷缩中间接头制作作业的基本标准。
在实际作业中,还需要根据具体的电缆和接头型号,以及相关的技术规范和标准进行操作。
为了确保作业质量和安全,建议由经验丰富的专业人员进行操作,并按照相关的作业流程和质量控制程序。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅谈电缆中间接头制作
摘要:众所周知,电力电缆,主要是作用于传输和分配电能的电缆。
在社会城市加速发展的背景下,电力电缆的运用也日益突显,地下电网、电站的引出线、供电主要线路及水下输电线等,所占的比重正逐渐增加。
电力电缆是在电力系统的主要线路中用以传输和分配大功率电能的电缆产品,其中包括1-500kv以及以上各种电压等级,各种绝缘的电力电缆。
本文则以沈阳古河电缆有限公司110kv xlpe绝缘电缆整体预制接头为例子作为介绍。
制作工艺的要求十分严格,所以安装每一个小步骤都必须准确地按照要求进行。
关键词:安装;步骤;分配;传输;电缆
中图分类号:s776.06文献标识码:a文章编号:
安装准备
当电缆按要求敷设完,平放处理好后,使用校直机将井内电缆校直,并根据相序统一有序摆放好。
确定电缆井长度,平分电缆相间的中心位置。
然后在已定好的电缆中心点外侧预留约足够的安装位置,使用电锯将多余的电缆锯断。
以电缆中心点为基点,确定外护套断口的位置并做好标记。
电缆初步处理
去除外护套和处理金属护套
按照图纸要求,从外护套断口往中心位置方向剥除外护套,露出带有沥青的铝护套。
除去铝护套表面的沥青,使用钢刷打磨掉铝护
套表面氧化层,按照图纸尺寸在铝护套表面涂一层铝焊料并在其表面作一层3-5mm厚的预封铅。
确定铝护套断口位置并做好标记,使用刀具仔细地从剥除位置(宜选在波峰处)起沿着波纹退后一节成环并锉断铝护套,锉断后使用胶钳将铝护套断口倒圆,清洁铝护套断口,并用pvc带包住断口,避免粉尘颗粒等进入里边的铝护套。
电缆加热较直
使用两块校直管包住铝护套断口以外的电缆,并用铁线固定住,在校直铁上缠绕加温带接入加温箱,使用毛毯包住加温带并扎紧,加温温度一般设定为75℃-80℃,保持3小时,尽可能消除电缆机械应力。
时间到达后取下毛毯和加温带,固定电缆,同时确保电缆平直,让电缆自然冷却到环境温度。
绝缘打磨抛光
电缆冷却至环境温度后,将电缆平铺,再次确定最终切割点。
以切割点为基点,按照图纸尺寸确定线芯长度、绝缘台阶长度、半导电断口长度、半导电锥坡长度,预留缓冲带长度,并做好标记。
使用电锯在电缆最终切割点锯断多余的电缆,保证切割面平整。
使用刨刀按照尺寸刨出电缆线芯、绝缘台阶,刨的过程注意测量所刨出线芯的长度、绝缘台阶的长度以及绝缘台阶的直径,并保证刨线芯的过程勿伤及线芯。
接着去除多余的缓冲带,使用玻璃按照图纸尺寸刨出绝缘层和半导电锥坡,尽可能不要剥掉白色电缆绝缘,同时也不要在电缆绝缘上留有黑色半导电残痕,必须获得一个平滑均匀
而单一的表面,半导电端口应平整无毛刺,过渡界面应无台阶及凹坑,绝缘层的绝缘度必须满足工艺要求。
一般地,先使用电动打磨机打磨电缆绝缘表面使其基本光滑去除较深的玻璃或刮划痕。
然后,进行人工对电缆绝缘表面进行光滑处理,要彻底划痕和导电棱角,将电缆绝缘层打磨抛光,保证电缆绝缘的光滑度、圆度,同时绝缘层应与半导电锥坡平滑过渡。
打磨要按照一定的先后次序绝不能倒。
处理完毕后,使用游标卡尺量度绝缘正交两方向的外径是否符合工艺要求,否则依次重复上述步骤进行处理加工。
清洁处理完后,使用电风筒吹干。
剥除导体屏蔽,并将线芯里边的分隔纸彻底取出。
再后对绝缘层进行防污防潮处理。
4.附件安装
套入附件
首先对两对接电缆外护套表面进行清洁处理。
接着,区分ij和nj,按照图纸要求套入相关附件热缩管、防腐罩、保护管a、保护管b、o型圈、绝缘法兰、o型圈、半导电热缩管、带内塑料套的橡胶绝缘体套在电缆上。
压接导体
重复核对套入的附件无误后,使用刚刷把两对接电缆线芯的氧化层刷掉,套入导体连接管,注意压接导体连接管须与电缆平直;调整电缆,使两段电缆交接位充分接触,采用规定的压模压接导体连
接管,压接后采用锉刀锉掉棱角和毛刺。
导体连接管在压接前后都必须认真测量其长度,并作好记录,待检测是否符合安装工艺要求。
接着使用工业乙醇清洗连接管表面的粉刺微粒。
用半导电c带填充绝缘和连接管之间的凹槽,其末端留在连接管中心,填充直径约小于绝缘直径6mm,填充完后使用热风枪把已套入的半导电热缩管缩在连接管的中间位置。
安装橡胶绝缘体
取掉绝缘层的保鲜膜,测量两对接电缆半导电断口之间的距离是否符合安装要求,再按照图纸的尺寸确定橡胶绝缘体的最终安装位置,并做好标记。
使用工业乙醇清洁电缆表面,确认电缆绝缘和半导电层表面无缺陷、损伤和粗糙,均匀地涂抹氟油。
将绝缘体的nj 侧内塑料套和支撑管端头固定在ij侧电缆半导电带上,固定后小心扶住橡胶绝缘体慢慢移到nj侧的最终安装位置,从绝缘体ij侧缓慢抽出支撑管收缩绝缘体,调整最佳安装位置。
外屏蔽处理
将铝护套的倒圆小心处理平整,并使用红胶包住铝护套断口,作防水保护。
按照图纸尺寸在阻水带与橡胶绝缘体端口规定位置之间圆整绕包多层半导电带,形成一个斜坡,接着再在余下的阻水带绕包半导电带。
严格按照图纸使用半导电带从绝缘体端口1/2叠包至绝缘体绝缘nj侧端口前2-3mm。
在电缆长侧使用铜网从半导电带斜坡中间1/2叠包至绝缘体绝缘ij侧端口,然后再返回包至铝护套表面规定距离处,使用镀锡软铜线扎紧末端铜网并在金属护套上镀
锡焊牢。
使用绝缘带从绝缘体绝缘ij侧端口1/2叠包至ij侧铜网末端,将铜网覆盖。
从绝缘体绝缘nj侧1/2叠包铜网至nj侧铝护套规定距离处,使用镀锡软铜线扎紧铜网并在金属护套上镀锡焊牢。
使用绝缘带从绝缘体绝缘nj侧端口1/2叠包至nj侧铜网末端,将铜网覆盖。
分别从电缆两端铜网末端往回依次1/2叠包绝缘带、pvc带至绝缘体绝缘断口。
附件组装
将保护管a、绝缘法兰、带接地端子的保护管b套入绝缘体,再将防腐罩套入保护管b,使用内六角匙将其锁紧,并在保护管的接口部位缠上绝缘带,确保其绝缘性。
固定保护管的位置,确保两个灌胶孔朝上,然后在保护管的两侧端口与金属护套间隙处塞入铅垫并作铅封处理,注意电缆保护管缩口部位与铝护套铅封成苹果状(当与电缆金属护套进行铅封时,连续铅封的时间不应超过30min,测控点温度不大于120℃,并可以在铅封过程中采取局部冷却措施,以免金属护套因温度过高而损伤电缆绝缘。
另外还要注意,铅封表面应清洁、干净,效果可靠)。
待铅封温度稍微降低后,往保护管内灌入防水混合物,然后用防水带封口。
按照图纸说明,在铅封与金属护套端口位绕包上红色的防水带,并将已准备好的热缩管套好,把整个保护管都覆盖好,用火使其紧缩,再在各个热缩管的端口处绕包防水带、pvc带作加强防水处理。
接地连接,指的是金属护套接地,同轴电缆处理、压接及防水处理;
另一端连接接地箱。
5 接地箱与防水外壳的安装
5.1 防水外壳
将防水外壳装上并锁紧螺丝,摆正防水外壳,在其端口、接地线引出线端口位绕包多层防水带使其呈苹果形状,最后绕包多层pvc 带,确保倒入防水外壳的混合物不泄漏。
将防水混合物使用搅拌器充分搅拌,注满防水外壳,使用防水带封口,用pvc带作美观处理。
在防水外壳上作相应的线路名称、相色标记。
5.2 接地箱
按照工艺要求,把金属护套的接地线接入接地箱,并将接地箱接地,确保连接安全的可靠性。
接地箱内同时也作相应的相色标记,装上接地箱名称牌,箱上锁,至此制作完成。
6 电力电缆的竣工试验
电缆中间接头作完毕后,应进行电气试验,以检验电缆施工质量。
电缆工程施工后的交接试验按照国家标准gb50150-91的规定,进行测量绝缘电阻、交流耐压试验及泄漏试验电流测量的试验,经确认无误后,便可送电投入运行。
7结束语:
高压电力电缆作用在现在的社会中起着至关重要的作用,尤其是当今科技时代,社会的生产、发展都与其有着密切的关系,然而作为输纽带作用的电力电缆更加不可忽视,掌握制作电力电缆核心技术的人更应该精益求精,不断完善,去创造更加美好好未来。
