2020粤教版高中物理选修32第一章电磁感应现象产生感应电流的条件

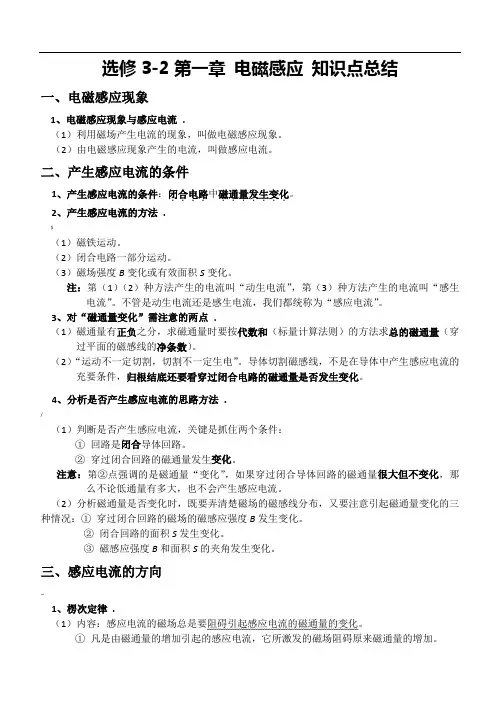

学案1 电磁感应现象 产生感应电流的条件[学习目标定位] 1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS 的适用条件：(1)匀强磁场，(2)磁感线与平面垂直．若在匀强磁场B 中，磁感线与平面不垂直，公式Φ＝BS 中的S 应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS 可知，磁通量的变化有三种情况：(1)磁感应强度B 不变，有效面积S 变化；(2)磁感应强度B 变化，有效面积S 不变；(3)磁感应强度B 和有效面积S 同时变化．一、电磁感应现象1．1820年，丹麦物理学家奥斯特发现了电流的磁效应，揭示出通电导线周围有磁场，表明了电能生磁．2．1831年英国物理学家法拉第发现了由磁生电的现象，叫电磁感应现象，由电磁感应现象产生的电流叫感应电流．3．法拉第把可以产生电磁感应的情况概括为五类：(1)变化着的电流；(2)变化着的磁场；(3)运动的恒定电流；(4)运动的磁铁；(5)在磁场中运动的导体．二、产生感应电流的条件1．只要使穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流产生．2．引起磁通量变化的原因可能是闭合电路中或闭合电路一部分的磁感应强度发生变化，或者是闭合电路在磁场中的面积发生变化，也可能是闭合电路与磁场的夹角发生变化．一、磁通量及其变化[问题设计]如图1所示，框架的面积为S ，匀强磁场的磁感应强度为B.试求：(1)框架平面与磁感应强度B 垂直时，穿过框架平面的磁通量为多少？(2)若框架绕O O′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？图1(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案 (1)BS (2)12BS (3)－BS (4)－2BS [要点提炼]1．磁通量的计算(1)公式：Φ＝BS.(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B 与S 不垂直时：Φ＝BS ⊥，S ⊥为平面在垂直磁场方向上的投影面积，在应用时可将S 投影到与B 垂直的方向上，如图2所示，Φ＝BSsin_θ.图2(4)磁通量与平面的匝数无关．2．磁通量的变化量ΔΦ(1)当B 不变，有效面积S 变化时，ΔΦ＝B·ΔS.(2)当B 变化，S 不变时，ΔΦ＝ΔB·S.(3)当B 和S 同时变化时，ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒 计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS ，当平面转过180°后，磁通量Φ2＝－BS ，磁通量的变化量ΔΦ＝－2BS.二、产生感应电流的条件[问题设计]1．实验1：如图3所示，导体AB 做切割磁感线运动时，线路中有电流产生，而导体AB 顺着磁感线运动时，线路中无电流产生．(填“有”或“无”)图3图42．实验2：如图4所示，条形磁铁插入或拔出线圈时，线圈中有电流产生，但条形磁铁在线圈中静止不动时，线圈中无电流产生．(填“有”或“无”)3．实验3：如图5所示，将小螺线管A 插入大螺线管B 中不动，当开关S 接通或断开时，电流表中有电流通过；若开关S 一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器不动时，电流表中无电流产生(填“有”或“无”)． 图54．上述三个实验产生感应电流的情况不同，但其中肯定有某种共同的原因，完成下表并总实验1 闭合电路中磁感应强度B 不变，闭合电路的面积S ①变化 共同原因：⑥闭合电路中⑦磁通量发生变化实验2闭合电路中磁感应强度B ②变化，闭合电路的面积S ③不变 实验3 闭合电路中磁感应强度B ④变化，闭合电路的面积S ⑤不变 总结 实验1是通过导体相对磁场运动改变磁通量；实验2是磁体即磁场运动改变磁通量；实验3通过改变电流从而改变磁场强弱，进而改变磁通量，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来讨论和判断有无感应电流时，应该注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如图6所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图6(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．如果由切割不容易判断，则要回归到磁通量是否变化上去．[延伸思考] 电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案 当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1 如图7所示的线框，面积为S ，处于磁感应强度为B 的匀强磁场中，B 的方向与线框平面成θ角，当线框转过90°到如图7所示的虚线位置时，试求：图7(1)初、末位置穿过线框的磁通量的大小Φ1和Φ2；(2)磁通量的变化量ΔΦ.解析(1)解法一：在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥＝Ssin θ，所以Φ1＝BSsin θ.在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥′＝Scos θ.由于磁感线从反面穿入，所以Φ2＝－BScos θ.解法二：如图所示，把磁感应强度B沿垂直于面积S和平行于面积S进行分解，得B上＝Bsin θ，B左＝Bcos θ所以Φ1＝B上S＝BSsin θ，Φ2＝－B左S＝－BScos θ.(2)开始时B与线框平面成θ角，穿过线框的磁通量Φ1＝BSsin θ；当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转动θ时，穿过线框的磁通量减少为零，继续转动至90°时，磁感线从另一面穿过，磁通量变为“负”值，Φ2＝－BScos θ.所以，此过程中磁通量的变化量为ΔΦ＝Φ2－Φ1＝－BScos θ－BSsin θ＝－BS(cos θ＋sin θ)．答案(1)BSsin θ－BScos θ(2)－BS(cos θ＋sin θ)二、产生感应电流的分析判断及实验探究例2(双选)如图8所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，图8与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能()A．v1＞v2 B．v1＜v2C．v1＝v2 D．无法确定解析只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．答案AB针对训练(单选)在一长直导线中通以如图9所示的恒定电流，某一闭合导线环(环面与导线垂直，长直导线通过环的中心套在长直导线上)套在长直导线上，当发生以下变化时，导线环中可能产生感应电流的是()图9A．保持电流不变，使导线环上下移动B．保持导线环不变，使长直导线中的电流增大或减小C．保持电流不变，使导线在竖直平面内顺时针(或逆时针)转动D．保持电流不变，环在与导线垂直的水平面内左右水平移动答案 C解析产生感应电流的条件：穿过闭合电路的磁通量发生改变，在题图所示位置导线环中没有磁通量，A、B、D没有使穿过导线环的磁通量发生改变，所以都错，本题选C.例3在研究电磁感应现象的实验中所用器材如图10所示．它们是①电流表；②直流电源；③带铁芯的线圈A；④线圈B；⑤开关；⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图10答案连接电路如图所示1．(对电磁感应现象的认识)(单选)下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针答案 C解析电磁感应是指“磁生电”的现象，而小磁针在通电导线附近发生偏转和通电线圈在磁场中转动以及磁铁吸引小磁针，反映了磁场力的性质，所以A、B、D不是电磁感应现象，C 是电磁感应现象．2．(对磁通量Φ及其变化量ΔΦ的理解)(单选)如图11所示一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图11A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少答案 D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大；当线框跨在导线上向右运动时，磁通量减小；当导线在线框正中央时，磁通量为零；从该位置向右，磁通量又增大；当线框离开导线向右运动的过程中，磁通量又减小．故A、B、C 错误，D正确，故选D.3．(产生感应电流的分析判断)(单选)如图12所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列方法中不可行的是() 图12A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案 D解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动(小于90°)时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．4．(产生感应电流的分析判断)(单选)如图13所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A 中没有感应电流的是()图13A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速移动C．通电时，使滑动变阻器的滑片P做加速移动D．将电键突然断开的瞬间答案 A解析只要通电时滑动变阻器的滑片P移动，电路中电流就会发生变化，变化的电流产生变化的磁场，铜环A中磁通量发生变化，有感应电流；同样，将电键断开瞬间，电路中电流从有到无，仍会在铜环A中产生感应电流．题组一对磁通量Φ及其变化量ΔΦ的理解与计算1．(单选)关于磁通量，下列叙述正确的是()A．在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，a线圈的面积比b线圈的大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C．把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M 处的磁感应强度一定比N处大D．同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案 D解析磁通量等于磁感应强度与垂直磁场方向上的投影面积的乘积，A错误；线圈面积大，但投影面积不一定大，B错误；磁通量大，磁感应强度不一定大，C错误、D正确．2．(单选)关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量越大B．磁感应强度越大，线圈面积越大，则磁通量越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的答案 C解析根据磁通量的定义，Φ＝B·S·sin θ，因此A、B选项错误；穿过线圈的磁通量为零时，磁感应强度不一定为零；磁通量发生变化，可能是面积变化引起的，也可能是磁场变化引起的，D错．3．(单选)如图1所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图1A．πBR2 B．πBr2C．nπBR2 D．nπBr2答案 B解析由磁通量的定义式知Φ＝BS＝πBr2；磁通量与平面的匝数无关．故B正确．题组二产生感应电流的分析判断4．(单选)关于电磁感应现象，下列说法中正确的是()A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生答案 C解析产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可．5．(单选)下图中能产生感应电流的是()答案 B解析根据产生感应电流的条件判断，A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．6．(双选)下列情况中都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是( )答案 BC解析 A 中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B 中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C 中虽然与A 近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D 中线框尽管是部分切割，但磁感线条数不变，无感应电流，故选B 、C.7．(单选)如图2所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d ＞L ，则导线框从开始进入到完全离开磁场的过程中无感应电流的时间等于( )图2A.d vB.L vC.d －L vD.d －2L v答案 C解析 只有导线框完全在磁场里面运动时，导线框中才无感应电流．8．(单选)如图3所示的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，则在下列四种情况下，线框中会产生感应电流的是( )图3A ．线框平面始终与磁感线平行，线框在磁场中左右运动B ．线框平面始终与磁感线平行，线框在磁场中上下运动C ．线框绕位于线框平面内且与磁感线垂直的轴线AB 转动D ．线框绕位于线框平面内且与磁感线平行的轴线CD 转动答案 C解析 四种情况中初始位置线框均与磁感线平行，磁通量为零，按A 、B 、D 三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C 中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C 项正确．9．(单选)为观察电磁感应现象，某学生将电流表、螺线管A 和B 、蓄电池、开关用导线连接成如图4所示的实验电路．当接通和断开开关时，电流表的指针都没有偏转，其原因是( )图4A ．开关位置接错B ．电流表的正、负极接反C ．线圈B 的3、4接头接反D ．蓄电池的正、负极接反答案 A解析 本题考查了感应电流产生的条件．因感应电流产生的条件是闭合电路中的磁通量发生变化，由电路图可知，把开关接在B 与电流表之间，因与1、2接头相连的电路在接通和断开开关时，电流不改变，所以不可能有感应电流，电流表也不可能偏转，开关应接在A 与电源之间．10．(双选)如图5所示，导线ab和cd互相平行，则下列四种情况中，关于导线cd中是否产生感应电流的说法，正确的是()图5A．开关S闭合瞬间产生感应电流B．开关S断开瞬间不产生感应电流C．开关S闭合，滑动触头左、右滑动时产生感应电流D．开关S闭合，滑动触头不动时产生感应电流答案AC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑的过程；开关S闭合，滑动触头向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．因此本题的正确选项应为A、C.11．如图6所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图6(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器滑动端；(4)开关断开瞬间．答案(1)有(2)无(3)有(4)有解析本题主要考查闭合电路中，电流变化导致磁场变化从而产生感应电流的情况．(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数．(3)开关闭合稳定后，来回移动滑动变阻器滑动端，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数．12.如图7所示，固定于水平面上的金属架MDEN处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN 构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B 应怎样随时间t变化？请推导出这种情况下B与t的关系式．图7答案B＝B0ll＋vt解析要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋vt)由Φ1＝Φ2得B＝B0ll＋vt.。
