T D数字电桥使用说明书
数字电桥操作规程
数字电桥操作规程
一．电源插头接220V~后，按电源“开/关”键开机进行测试。
二．开机后在‘功能选择区’可以操作以下功能：
1.按“参数”键可以选择：a.电感量L，品质因数Q；b.电容量C，损耗角正切值D；c.阻抗R等功能测试。
2.按“速度”键可以选择：慢速8次/秒→中速12次/秒→快速18次/秒。
3. 按“等效”键可以选择：串联→并联。
4. 按“频率”键可以选择：100HZ→1KHZ→10KHZ。
5.按“锁定”键可以选择：开/关。
6. 按“清零”键可以选择：开/关。
三.在L，C，R等功能中，将测试夹子两端对接短路，再按“清零”键进行清零后再分开两端进行测试。
（为了确保测试值的准确性，在每一次开机后测试时，首先进行清零。
）
四.测试完后，请按电源“开/关”键关机。
五.严禁被测试件带电测试。
数字电桥测试仪使用方法
数字电桥测试仪使用方法数字电桥测试仪是一种用于测量电阻的仪器，这种仪器的使用能够精确的测量电阻，在工业生产中有着广泛的应用。
以下是使用数字电桥测试仪的介绍和详细的使用方法。
一、介绍数字电桥测试仪是一种高精度的仪器，可以测量电阻的值，可以精确的检测出电路中的电阻值。
它能够精确的测量电阻，是一种非常精准的仪器。
使用数字电桥测试仪，可以实现快速、准确、精确的测量。
二、使用方法1、确定电流测量首先，在使用数字电桥测试仪之前，先要确定电流的测量范围，以正确的方式调节电流，以确保测量的准确性。
2、校准电路在使用仪器之前，要进行电路校准，并检查电路输出是否符合要求。
确保电路正确无误后，再进行测量。
3、连接仪器在校准电路完成后，将数字电桥测试仪通过插头连接电路，将电桥头连接到电路上，以便测量电阻。
将电桥头接好后，将仪器开关打开，准备进行测量。
4、测量电阻打开仪器后，调节仪器的输出电压，直到获得足够的电阻测量范围，以测量电阻。
然后，根据仪器上的测量数据，调整仪器的输出功率，以获得准确的测量结果。
5、校核测量结果最后，要仔细校核测量结果，以确保测量准确度，并记录测量数据，以便今后可以进行对比。
三、维护为了保证仪器的正常使用，需要进行定期的维护。
要定期进行检查，以确保仪器内部接触片的连接状态稳定，清洁电路板上的灰尘，以及将电桥头上的接触片清洗干净。
此外，要定期更换仪器内部电池，以保证仪器的正常使用。
经过以上介绍，我们对使用数字电桥测试仪的方法应该更加清楚了。
使用数字电桥测量电阻的过程，要求精准、稳妥。
正确的使用方法，可以保证电阻的测量准确、准确、准确。
在使用过程中，经常要进行维护，以保证仪器良好的性能。

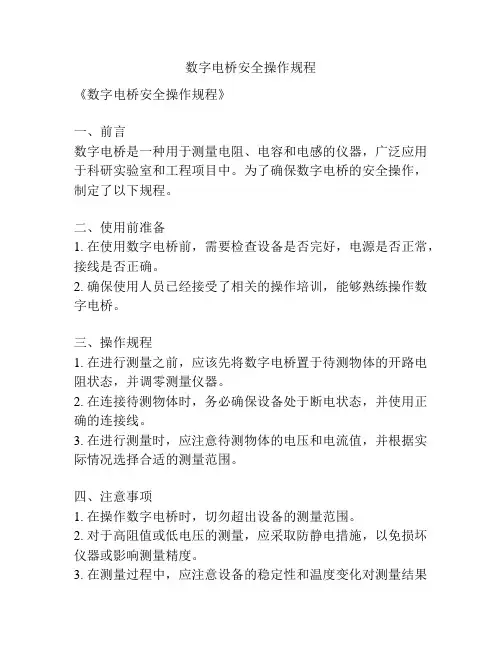

数字电桥安全操作规程
数字电桥安全操作规程
《数字电桥安全操作规程》
一、前言
数字电桥是一种用于测量电阻、电容和电感的仪器，广泛应用于科研实验室和工程项目中。
为了确保数字电桥的安全操作，制定了以下规程。
二、使用前准备
1. 在使用数字电桥前，需要检查设备是否完好，电源是否正常，接线是否正确。
2. 确保使用人员已经接受了相关的操作培训，能够熟练操作数字电桥。
三、操作规程
1. 在进行测量之前，应该先将数字电桥置于待测物体的开路电阻状态，并调零测量仪器。
2. 在连接待测物体时，务必确保设备处于断电状态，并使用正确的连接线。
3. 在进行测量时，应注意待测物体的电压和电流值，并根据实际情况选择合适的测量范围。
四、注意事项
1. 在操作数字电桥时，切勿超出设备的测量范围。
2. 对于高阻值或低电压的测量，应采取防静电措施，以免损坏仪器或影响测量精度。
3. 在测量过程中，应注意设备的稳定性和温度变化对测量结果
的影响。
五、紧急处理
如果在操作过程中出现异常情况，应立即切断电源并向相关人员报告，以确保安全。
六、使用后维护
1. 使用完毕后，应将数字电桥清洁干净并妥善存放。
2. 定期对数字电桥进行检查和维护，确保设备处于良好的工作状态。
七、总结
数字电桥的安全操作对实验人员和设备都至关重要。
遵守上述规程，可以减少操作中的意外事件，保障实验数据的准确性，延长设备的使用寿命。
希望所有使用数字电桥的人员能够严格遵守上述规程，确保操作的安全和有效。
数字电桥的使用和注意事项
数字电桥的使用和注意事项1. 加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。
通电后，显示器、量程及功能指示器随之变亮。
电桥可自动置于电感、电容测量档，并联等效及1KHz 频率状态。
正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。
2. 被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。
⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。
⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。
安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，最后上紧螺钉。
注意：安装时不易将螺钉拧得过紧。
注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。
3.控制按键的操作控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。
上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。
下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。
按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。
下面对各按键功能作说明：⑴LC－－R按键此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。
电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。
若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。
TH2811D数字电桥使用说明
TH2811D 数字电桥使用说明书第1 章准备使用错误!未定义书签。
开箱检查错误!未定义书签。
电源要求错误!未定义书签。
电源和保险丝选择错误!未定义书签。
周围环境错误!未定义书签。
使用测试夹具错误!未定义书签。
预热和连续工作时间错误!未定义书签。
仪器的其它特性错误!未定义书签。
第2 章面板说明错误!未定义书签。
前面板说明错误!未定义书签。
后面板说明错误!未定义书签。
显示区域定义错误!未定义书签。
第3 章操作说明错误!未定义书签。
开机错误!未定义书签。
参数设定错误!未定义书签。
频率设定错误!未定义书签。
测试信号电压选择错误!未定义书签。
信号源内阻选择错误!未定义书签。
测量速度选择错误!未定义书签。
等效电路方式错误!未定义书签。
设置串联与并联错误!未定义书签。
选择串联或并联方式错误!未定义书签。
量程设定错误!未定义书签。
开路清零错误!未定义书签。
短路清零错误!未定义书签。
本说明书所描述的可能并非仪器所有内容，深圳中仪通公司有权对本产品的性能、功 能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明 书与仪器不一致的困惑，可我公司进行第4章基本性能指标错误!未定义书签。
测量参数 等效方式 量程 测试端方式 测试速度 基本精度 影响准确度的测量参数最大值、最小值 测量速度误差因子 测试电平误差因子 测试频率误差因子 测试信号频率 测试信号电平 输出阻抗 测量显示范围 清零功能 量程保持KS KV KF错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误！未定义书签。
错误！未定义书签。
错误！未定义书签。
错误！未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
明联系3。
第1章准备使用本章讲述当您收到仪器后必须进行的一些检查, 具备的条件。
电桥使用说明

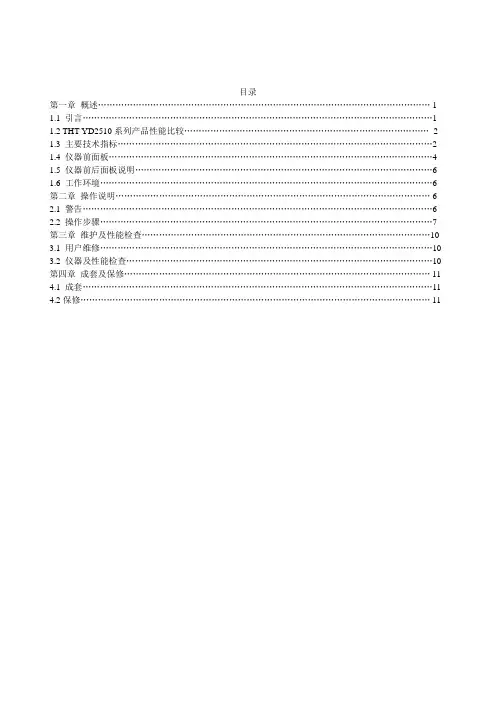

目录第一章概述 (1)1.1 引言 (1)1.2 THT-YD2510系列产品性能比较 (2)1.3 主要技术指标 (2)1.4 仪器前面板 (4)1.5 仪器前后面板说明 (6)1.6 工作环境 (6)第二章操作说明 (6)2.1 警告 (6)2.2 操作步骤 (7)第三章维护及性能检查 (10)3.1 用户维修 (10)3.2 仪器及性能检查 (10)第四章成套及保修 (11)4.1 成套 (11)4.2保修 (11)第一章概述1.1引言THT-YD2510系列型LCR数字电桥是由保定天威恒通电气有限公司研制出品，是以微处理技术为基础的自动测量电感量L、电容量C、电阻R、品质因素Q、损耗角正切值D的职能化元件参数测量器。
其工作稳定可靠，操作简便，能直读容量和损耗，且采用了独特的抗电容带电冲击保护电路和大量进口名牌元器件，使仪器的整机可靠性大大提高。
本系列仪器采用国外高精度电桥的测试原理和以微处理技术为基础，内部测试单元主要由正弦信号发生器、精密量程电阻、鉴相器和高精度A/D转换器组成。
仪器的所有控制、测量、计算和显示均在MPU 的控制下进行。
这种构成使仪器达到了精度高、量程宽、速度快、稳定性好的特点。
而其0.1%的基本精度和高分辨率的显示对于元件的质量和可靠性的提高将有莫大的帮助。
本仪器可广泛用于工厂、院校、研究所、计量质检部门等对各类元器件的参数等进行精确测量、批量分选等方面的需要。
本系列仪器采用了先进的测量原理和五端测量技术，可以长期精确测量而无需专门调校。
为保证仪器的精确测量，可通过仪器的校准功能将存在于仪器测试端的杂散电抗和引线电阻进行清“0”。
仪器外观新颖、美观、大方，采用主，副参数双数显方式，各种状态，参数均可在面板上读出而不致混淆。
THT-YD2510系列型LCR电桥（无分选型）包括THT-YD2510B、THT-YD2510C、THT-YD2510E、THT-YD2510F、四种类型。
TH2811D数字电桥使用说明
TH2811D数字电桥使用说明书第1章准备使用错误!未定义书签。
开箱检查错误!未定义书签。
电源要求错误!未定义书签。
电源和保险丝选择错误!未定义书签。
周围环境错误!未定义书签。
使用测试夹具错误!未定义书签。
预热和连续工作时间错误!未定义书签。
仪器的其它特性错误!未定义书签。
第2章面板说明错误!未定义书签。
前面板说明错误!未定义书签。
后面板说明错误!未定义书签。
显示区域定义错误!未定义书签。
第3章操作说明错误!未定义书签。
开机错误!未定义书签。
参数设定错误!未定义书签。
频率设定错误!未定义书签。
测试信号电压选择错误!未定义书签。
信号源内阻选择错误!未定义书签。
测量速度选择错误!未定义书签。
等效电路方式错误!未定义书签。
设置串联与并联错误!未定义书签。
选择串联或并联方式错误!未定义书签。
量程设定错误!未定义书签。
开路清零错误!未定义书签。
短路清零错误!未定义书签。
第4章基本性能指标错误!未定义书签。
测量参数错误!未定义书签。
等效方式错误!未定义书签。
量程错误!未定义书签。
测试端方式错误!未定义书签。
测试速度错误!未定义书签。
基本精度错误!未定义书签。
影响准确度的测量参数最大值、最小值错误!未定义书签。
测量速度误差因子KS错误!未定义书签。
测试电平误差因子KV错误!未定义书签。
测试频率误差因子KF错误!未定义书签。
测试信号频率错误!未定义书签。
测试信号电平错误!未定义书签。
输出阻抗错误!未定义书签。
测量显示范围错误!未定义书签。
清零功能错误!未定义书签。
量程保持错误!未定义书签。
本说明书所描述的可能并非仪器所有内容，深圳中仪通公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可我公司进行联系3 。
第1章准备使用本章讲述当您收到仪器后必须进行的一些检查，以及在安装使用仪器之前必须了解和具备的条件。
1.1 开箱检查感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对。
数字电桥操作作业指导书
PARA键
FREQ键 LEVEL键 30/100键
SPEED键 SER/PAR键 RANGE键 OPEN键
SHORT键 ENTER键
"L" 点亮：电感值测量 "C"点亮：电容值测量 "R"点亮：电阻值测量 "Z"点亮：阻抗值测量
档位选择
操作步骤 1、 将电
指 2、示 根 3、据 拿取
夹 4、/ 使用
作业名称 部品名称 图例
**电子（东莞）有限公司
作业指导书
数字电桥检验 作业目的
良好的品质，满足客人的要求
文件编号
二极管、发光二极管、电容、电阻
工站号
1/1
LCR数字电桥
PARA
****LCR数字电EE
DRANG
E SHORT键：短路清零键
ENTER键：短路/开路清零确认键
将 5、仪 仪器
来料检验（√ ） 版次 注意事项 1、供电频率范围： 47.5-63HZ 2、电源供电范围：198V242V；或99-121V 3、仪器工作温度：0-40℃ 4、为保证仪器精确测量， 开机预热时间应不少于 15分钟； 5、供电功率范围： ≤20VA 6、所检部品以检验规范 为准； 7、为防止漏电，供电地线 须可靠接到设备地。
变 NO. 更
电桥黑表笔 电桥红表笔 日期
NO. 名 称
治 工
1 LCR数字电桥
具
变更依据
数量 1台（TH2811D)
修改者
日期 制作 审核 确认
07/21/2011
数字电桥测试仪使用方法
数字电桥测试仪使用方法
数字电桥测试仪是一种高精度的实验测试仪器，常用于测量电容、电感、电阻、回路等电子元件的值。
使用它前，要先熟悉该仪器的操作方法
和注意事项，以确保测试结果的准确性。
1.打开仪器电源，按照要测量的电子元件类型设置测量参数，然后连
接好所需要测试的电子元件。
2.将被测电子元件与电桥本体连接。
将测试探头接至电桥本体一端，
将测试探头另一端接至根据测量电子元件类型的不同而设定的测试接点上。
3.调整电桥至均衡状态，可以用手指按下电桥本体上的调节旋钮，改
变电桥的状态，使电桥有输出示波器的读数精确到小数点后几位，此时读
出的数值即为电容的实际大小。
4.读取结果并确认实验数据准确性，如果确认测试数据准确，可以将
数据记录保存起来，如果准确性不符，可以更换电子元件重新测量。
5.断开测试连接，恢复仪器至原始状态，然后将测试结果正确地记录
在实验记录中，断开电源，结束实验。
数字电桥的使用和注意事项共13页
数字电桥的使用和注意事项1. 加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。
通电后，显示器、量程及功能指示器随之变亮。
电桥可自动置于电感、电容测量档，并联等效及1KHz 频率状态。
正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。
2. 被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。
⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。
⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。
安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，最后上紧螺钉。
注意：安装时不易将螺钉拧得过紧。
注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。
3.控制按键的操作控制装置由6个接键构成，分上下两排于仪器面板右上方，图1-37所示。
上排每个按键配有一支红色（LED）发光二极管，按动一下发出红光表示该功能有效。
下排每个按键配有两支红色（LED）发光二极管，这些红色发光二极管分别用来指示各功能按键控制状态。
按动任一按键，如果是上方的LED亮，要改变此状态，需重新再按一下，就换为下方的LED亮。
下面对各按键功能作说明：⑴LC－－R按键此键用来决定显示电抗还是电阻元件测量值，若按亮“LC”左侧的LED，电桥即可测量电感或电容。
电桥可自动判定被测元件属于感性或容性，并将其测量值显示在读数显示器上，同时量程指示相应的单位LED亮。
若按亮R符号下的LED，电桥将测量电阻，此时量程指示面板中间一排电阻单位LED将发亮。
数字电桥测试仪使用方法
数字电桥测试仪使用方法
1.连接测试样品：将测试样品（电阻、电感或电容）正确地连接到测试仪的测试夹具上。
确保连接稳固，避免松动或接触不良。
2.打开电源：将测试仪的电源开关打开，启动设备。
待设备完全启动后，显示屏上将显示当前的基本设置和参数。
3.设置测试参数：使用测试仪的操作面板上的按钮或旋钮，设置所需的测试参数，如测试频率、电流范围等。
根据样品类型和所需精度，选择合适的测试参数。
4.开始测试：按下“开始测试”或类似按钮，启动测试过程。
设备将开始发送指定频率的电流通过测试样品，并测量样品的响应。
5.结果显示：测试仪将根据测量结果在显示屏上显示所测量的电阻、电感或电容值。
一些测试仪还可能提供附加信息，如测试的准确度或容差等。
6.数据记录：根据需要，可以将测量结果记录下来，以备后续分析或参考。
一些数字电桥测试仪还提供数据存储功能，可将数据保存在内部存储器或外部存储介质上。
7.关闭设备：在完成测试后，将设备的电源开关关闭，将测试样品从测试夹具上拆卸下来。
确保设备和测试样品安全关闭和处理。
数字电桥使用说明书
內容頁次安全標示 (ii)1. 介紹 (1)2. 使用前注意事項…….…………………………………………2-1.包裝之拆卸………………….……………………………..2-2.工作電壓之檢查…………………..……………………….2-3.工作環境……………………………………..…………….2-4.儀器安裝位置………………….………………………….. 2 2 2 2 23. 面板之功能介紹 (3)4. 儀器操作…………….………………………………...….……4-1.歸零………………………………………………………...4-2.功能選擇…..………………………………………………. 7 7 9 910111214154-2-1.主從顯示..…….…………………….…………………4-2-2.並/串聯等效電路……………………………………... 4-2-3.測量顯示………………………………………………4-2-4.標稱值……………………………………….………... 4-2-5.測量速度之選擇…………………………….………... 4-3.設定條件…..……………………………………………….4-3-1.偏壓………………………………………….………... 4-3-2.測試頻率………………………………………………4-3-3.D/Q 之ppm單位……………………………….……4-3-4.測試電壓………………………………………….…... 4-3-5.固定電壓源………………………….………………... 4-3-6.測試範圍固定…………………………………………4-3-7.平均次數…………………………………..………….. 4-3-8.記憶功能…………………………………..………….15 17 17 19 19 19 21 235. 校正 (26)6. 規格 (36)7. 訊息代碼 (43)8. 一般維修 (44)8-1.清潔方法............................................................ 8-2.電池更換............................................................ 8-3.故障維修 (44)4445安全標示以下之各種安全術語可能會出現在這本操作手冊或是本產品上：警告： 表示產品在某一確認情況下或是在實際應用上之結果可能會對人體產生傷害甚至於造成生命之損失。
数字电桥设备安全操作规程
数字电桥设备安全操作规程一、设备描述数字电桥是一种用于测量电阻、电容、电感等电学量的仪器，主要由数字电桥主机、测量电极和电缆组成。
二、安全操作规范1.仪器的使用必须由专业人员完成，未经过专业培训的人员禁止操作。
2.所有使用仪器的人员必须了解仪器的结构和工作原理，并正确使用。
3.在使用仪器之前，需要检查仪器的电源是否正常，电气线路是否正常接地。
4.在使用仪器时，应保持干燥的环境，防止水分和湿气进入仪器。
5.不得将数字电桥放置在强磁场、强电场和潮湿的场所。
6.进行电性能指标测量时，要先确定所需测量参数，并确保使用适当的电极。
7.在进行任何操作之前，必须先关闭数字电桥的电源。
8.在使用数字电桥时，禁止将手指或金属器具放入电极接口中。
9.禁止同时使用多个数字电桥进行测量。
10.在对数字电桥进行维护时，必须先断开电源并确认仪器已经断电。
11.不得在数字电桥内部进行操作和维护。
任何需要维修的情况下，必须联系厂家进行维修。
三、维护与保养1.及时对数字电桥进行维护和保养，保持仪器的干燥和清洁。
2.每次使用数字电桥后，应及时关闭电源，清理仪器表面灰尘，电极应进行消毒。
3.在非正常情况下使用数字电桥可能会导致仪器出现故障，如精度降低、仪器被损坏等，应及时联系生产厂家的专业人员进行维修或更换。
四、其他注意事项1.在使用数字电桥时，应注意防止打击、摔落、受潮等损坏。
2.禁止在数字电桥主机或电极表面刻画或使用尖锐物品。
3.尽可能避免在数字电桥主机和电极表面撞击和磨损。
4.长时间不使用数字电桥时，应将其妥善保存。
五、结语本文档为数字电桥设备安全操作规程，旨在为使用数字电桥的人员提供正确的使用方法和安全操作规范，以确保设备的安全性和可靠性。
希望大家在使用数字电桥时，严格遵守本规程，达到最好的使用效果。
Applent AT810D LCR 数字电桥 用户手册说明书
[AT810D LCR数字电桥]用户手册安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明声明：!, $, #,标志和文字是常州安柏精密仪器有限公司已经或正在申请的商标。
有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT810D在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，Applent提供玖拾（90）天保换和贰年免费保修，此保证也包括VFD或LCD。
玖拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。
贰年保修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。
贰年后直到仪表终生，Applent将以收费方式提供维修。
对于VFD或LCD的更换，其费用以当前成本价格收取。
如发现产品损坏，请和Applent取得联系以取得同意退回或更换的信息。
之后请将此产品送销售商进行退换。
请务必说明产品损坏原因，并且预付邮资和到目的地的保险费。
对保修期内产品的维修或更换，Applent将负责回邮的运输费用。
对非保修产品的修理，Applent将针对维修费用进行估价，在取得您的同意的前提下才进行维修，由维修所产生的一切费用将由用户承担，包括回邮的运输费用。
本项保证是Applent提供唯一保证，也是对您唯一的补偿，除此之外没有任何明示或暗示的保证（包括保证某一特殊目的的适应性），亦明确否认所有其他的保证。
Applent或其他经销商并没有任何口头或书面的表示，用以建立一项保证或以任何方式扩大本保证的范围。
电桥使用指南(3篇)
第1篇一、前言电桥是一种常用的测量仪器，主要用于测量电阻、电容、电感等电学量。
电桥的原理是利用电路的平衡条件，通过调节电桥中的元件，使电桥达到平衡状态，从而实现被测电量的测量。
本文将详细介绍电桥的使用方法、注意事项及维护保养，以帮助用户正确、安全地使用电桥。
二、电桥的种类1. 指针式电桥：通过指针指示测量结果，结构简单，操作方便，但精度较低。
2. 数字电桥：采用数字显示，精度高，功能丰富，但价格相对较高。
3. 自动电桥：自动完成测量过程，无需人工干预，适用于批量测量。
4. 智能电桥：集成了多种测量功能，可进行电阻、电容、电感、频率等测量，具有较高智能化水平。
三、电桥的使用方法1. 指针式电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）根据被测电量的种类，选择合适的电桥电路。
（3）将待测元件接入电桥电路中，注意正负极性。
（4）调整电桥中的标准电阻，使电桥达到平衡状态。
（5）读取指针指示的测量结果。
2. 数字电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）根据被测电量的种类，选择合适的电桥电路。
（3）将待测元件接入电桥电路中，注意正负极性。
（4）根据电桥说明书，设置测量参数。
（5）按下测量按钮，读取数字显示的测量结果。
3. 自动电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）将待测元件接入电桥电路中，注意正负极性。
（3）按下测量按钮，电桥自动完成测量过程。
（4）读取数字显示的测量结果。
4. 智能电桥使用方法：（1）打开电桥电源，预热10-15分钟。
（2）根据被测电量的种类，选择合适的电桥电路。
（3）将待测元件接入电桥电路中，注意正负极性。
（4）根据电桥说明书，设置测量参数。
（5）按下测量按钮，智能电桥自动完成测量过程。
（6）读取数字显示的测量结果。
四、电桥使用注意事项1. 确保电桥处于良好状态，如有损坏，请及时更换。
2. 使用电桥时，请遵守操作规程，防止误操作。
3. 电桥使用过程中，注意保持环境清洁，避免灰尘和水分进入电桥内部。
数字电桥使用说明书
LCR数字电桥使用说明书目的：为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本使用说明书范围：本说明书适用该仪器的使用操作职责：使用部门：负责仪器设备保养，使用说明书编写；使用者：按照使用说明书使用仪器.作业内容：仪器参数可测量参数:电感量L、电容量C、电阻R、品质因素Q、损耗角正切值 D.测量速度：快速8次/秒，慢速4次/秒，低速2次/秒.测试信号电平Vrms （有效值）：0.1V/0 .3V/1.0V ± 10%;仪器面板1 2 3 4 5 6 7 8 910 11 12 13 14功能键说明1. 主参数指示：指示当前测量主参数（L、C、R）2. 参数显示：显示L、C、R3. 主参数单位：指示当前测量主参数单位（如pF、nF、卩F等）.4. 副参数显示：显示损耗D或品质因素Q5. 副参数指示：指示当前测量副参数（D Q6. 等效键：设定仪器测量等效电路，一般选择串联等效电路7. 速度键：快速8次/秒，慢速4次/秒，低速2次/秒.8. 清零键：测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键9. 锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.10. 测试信号端HD电压激励高端；LD:电压激励低端;HS:电压取样高端；LS:电压取样低端11. 接地端：用于被测元件之屏蔽地.12. 电源开关: 按下，电源接通；弹出，电源断开.13. 频率键: 设定加于被测元件上的测试信号频率是100Hz，1kHz 或10kHz.14. 参数键: 每按一下，选择一种主参数，分别在L ，C，R 三种参数中循环.1.1. 操作步骤：1.1.1. 插上电源插头，将面板开关按至ON•开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.1.1.2. 测试参数选择,使用"参数”键选择L、C、R,单位如下：L：uH mH H （连带测试器件Q值）C: pF、nF、uF （连带测试器件D值）R: Q、k Q、M D （连带测器件间Q值）1.1.3. 使用者应根据被测件的测试标准或使用要求按频率键、电压键，选择相应的测量频率、测试电压.可选择100Hz、1kHz、10kHz三个频率，1V、0.3V、0.1V三个电压.1.1.4. 选择设置好测试参数、测试频率、激励电压后，用测试电缆夹头夹住被测器件引脚、焊盘. 待显示屏参数值稳定后，读取并记录.1.1.5. 清“ 0”功能1.1.5.1. 通过清除存在于测量电缆或测量夹具上的杂散电抗来提高测试精度，这些电抗以串联或并联形式叠加在被测器件上，清“ 0”功能便是将这些参数测量出来，将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性.1.1.5.2. 仪器清“ 0”包括两种清“ 0”校准，即短路清“ 0”和开路清“ 0” . 测电容时，先将夹具或电缆开路，按方式键使“校测”灯亮；测电阻、电感时，用粗短裸体导线短路夹具或测试电缆，按方式键使“校测”灯亮.1.1.5.3. 可同时存放三组不同的清“ 0”参数，即三种频率各一种，相互并不干扰，仪器在不同频率下其分布参数是不同的. 因此，在一种频率下清“ 0”后转换至另一频率时需重新清“0”.若某种频率以前已清“ 0”，则无需再次进行. 而掉电保护功能保证以前清“ 0”值在重新开机后仍然有效，若环境条件（如:温度、湿度、电磁场等）变化较大则应重新清“0” .1.1.6. 等效功能1.1.6.1. 实际电容、电感和电阻都不是理想的纯电阻或纯电抗元件，一般电阻和电抗成份同时存在，一个实际的阻抗元件均可用理想的电阻器和电抗器（理想电感和理想电容）的串联或并联形式来模拟.而串联和并联形式两者之间是可以从数学上相互转换的，但两者的结果是不同的.其不同主要取决于元件品质因素Q （或损耗因子D）.1.1.6.2. 被测电容器的实际等效电路首先可以规格书或某些标准的规定得到，如果无法得到的话，可以用两个不同的测试频率下损耗因子的变化性来决定，若频率升高而损耗增加，则应选用串联等效电路; 频率升高而损耗减小，则一应选用并联等效电路，并联方式率成D 与频反比. 于电感来说，情况正好与电容相反.1.1.6.3. 根据元件的最终使用情况来判定.用于信号耦合电容，则最好选择串联方式，LC 谐振则使用并联等效电路.1.1.6.4. 没有更合适的信息，则可根据以下信息来决定：低阻抗元件（较大电容或较小电感）使用串联形式；高阻抗元件（较小电容或较大电感）使用并联形式.一般地，当|Zx|<10 Q,应选择串联等效形式；当|Zx|>10k Q,应选择并联等效方式；当10 Q <|Z|<10k Q,根据实际情况选择合适的等效方式•仪器开机时，初始化为“串联”.1.1.7. 测量速度选择, 所有仪器开机默认为中速测试，其测试精度和速度成反比，即速度越慢精度越高.但效率低，应根据实际情况选择合适的速度，一般选择中速，由面板上的速度按键来选择.1.1.8. 电平选择, 一般高测试电平用于常规的元件测试（电容、电阻和某些电感），低测试电平用于需低工作信号电平的器件（如半导体器件、电池内阻、电感和一般非线性阻抗元件）. 对于某些器件来说，测试信号电平的改变将会使测量结果产生较大的变化，如一些电感性元件尤其如此.1.2. 操作注意事项1.2.1. 电源输入相线L,零线N应与仪器电源插头上标志的相线、零线相同•1.2.2. 将测试夹具或测试电缆连接于本仪器前面板标志为HD、HS、LS、LD 四个测试端.HD、HS对应一组，LD、LS 对应一组.1.2.3. 仪器应在技术指标规定的环境中工作，仪器特别是连接被测件的测试导线应远离强电磁场, 以免对测量产生干扰.1.2.4. 仪器测试完毕或排除故障需打开仪器时，应将电源开关置于OFF位置并拔下电源插头.1.2.5. 仪器测试夹具或测试电缆应保持清洁，以保证被测件接触良好，夹具簧片调整至适当的松紧程度.。
胜利仪器 VICTOR 4082手持式数字电桥说明书
目录1.安全 (1)2.安全指南 (1)3.概况 (2)4.前面板概览 (2)4.1.前面板 (3)4.2.用户界面 (3)4.2.1.测量界面 (3)4.2.2.系统设置界面 (4)4.3.测试端口 (4)5.操作指南 (5)5.1.开关机 (5)5.2.参数选择 (5)5.2.1.频率选择 (5)5.2.2.电平选择 (6)5.2.3.内部偏置选择 (6)5.2.4.量程选择 (7)5.2.5.测量速度选择 (7)5.2.6.L/C/R/Z主参数选择 (7)5.2.7.X/D/Q/θ/ESR副参数选择 (7)5.2.8.容限选择 (8)5.2.9.标称选择 (8)5.2.10.等效方式选择 (8)5.3.DCR模式 (9)5.4.电解电容模式 (9)5.5.相对模式 (9)5.6.读数保持模式(HOLD) (9)5.7.数据记录功能（最大值、最小值、平均值） (10)5.8.比较器功能 (10)5.9.校正功能 (10)6.快速应用指南 (11)6.1.电阻测量 (11)6.2.电容测量 (12)6.3.电感测量 (13)6.4.阻抗测量 (14)7.远程通讯 (14)8.仪器参数 (16)8.1.通用参数 (16)8.2.测量精度 (17)8.3.精度指标 (20)8.3.1.精度指标 (20)8.3.2.精度指标(DCR) (21)9.维护 (22)9.1.检修 (22)9.2.清洁 (22)10.附件 (22)1.安全这些安全措施适用于操作与维护人员，在操作、服务及维修时应注意。
●请勿在易燃易爆环境中使用避免在多尘、阳光直射、湿度过高、强电磁辐射等恶劣环境中使用。
●非专业维护人员请勿拆开后盖维护、更换元件或调整仪器应由专业维护人员实行。
请联系相关经销商售后服务部门。
●不可随意分解或修改仪器部分替代及未经授权的修改，可能造成仪器无法恢复性能●安全警告涉及安全及人身伤害，或损坏产品，造成测试不良的操作使用或环境条件，在手册里会有相关申明，应严格遵守。
什么是数字电桥_使用方法须知
什么是数字电桥_使⽤⽅法须知 数字电桥就是能够测量电感，电容，电阻，阻抗的仪器，那么你对数字电桥了解多少呢?以下是由店铺整理关于什么是数字电桥的内容，希望⼤家喜欢! 数字电桥的简介 L：电感(为了纪念物理学家Heinrich Lenz)，C：电容(Capacitor)，R：电阻(Resistance)，数字电桥就是能够测量电感，电容，电阻，阻抗的仪器，这是⼀个传统习惯的说法，最早的阻抗测量⽤的是真正的电桥. 随着现代模拟和数字技术的发展，早已经淘汰了这种测量⽅法，但LCR电桥的叫法⼀直沿⽤⾄今。
如果是使⽤了微处理器的LCR电桥则叫LCR数字电桥。
⼀般⽤户⼜称这些为：LCR测试仪、LCR电桥、LCR 表、LCR Meter等等。
数字电桥的原理 数字电桥的测量对象为阻抗元件的参数，包括交流电阻R、电感L及其品质因数Q，电容C及其损耗因数D。
因此，⼜常称数字电桥为数字式LCR测量仪。
其测量⽤频率⾃⼯频到约100千赫。
基本测量误差为0.02%，⼀般均在0.1%左右。
数字电桥原理如图所⽰。
图中DUT为被测件，其阻抗⽤Zx表⽰，Rr为标准电阻器。
切换开关可分别测出两者的电压Ux与Ur。
Zx = Ux/Ix = Rr * Ux/Ur 此式为⼀相量关系式。
如使⽤相敏检波器(PSD)分别测出Ux和Ur对应于某⼀参考相量的同相量分量和正交分量，然后经模数转换(A/D)器将其转化为数字量，再由计算机进⾏复数运算，即可得到组成被测阻抗Zx的电阻值与电抗值。
从图中的线路及⼯作原理可见，数字电桥只是继承了电桥传统的称呼。
实际上它已失去传统经典交流电桥的组成形式，⽽是在更⾼的⽔平上回到以欧姆定律为基础的测量阻抗的电流表、电压表的线路和原理中。
数字电桥可⽤于计量测试部门对阻抗量具的检定与传递，以及在⼀般部门中对阻抗元件的常规测量。
很多数字电桥带有标准接⼝，可根据被测值的准确度对被测元件进⾏⾃动分档;也可直接连接到⾃动测试系统，⽤于元件⽣产线上对产品⾃动检验，以实现⽣产过程的质量控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1章准备使用1.1开箱检查1.2电源要求1.3电源和保险丝选择1.4周围环境1.5使用测试夹具1.6预热和连续工作时间1.7仪器的其它特性第2章面板说明2.1前面板说明错误!未定义书签。
2.2后面板说明2.3显示区域定义第3章操作说明3.1开机3.2参数设定3.3频率设定3.4测试信号电压选择3.5信号源内阻选择3.6测量速度选择3.7等效电路方式错误!未定义书签。
3.7.1设置串联与并联3.7.2选择串联或并联方式3.8量程设定3.9开路清零3.10短路清零第4章基本性能指标4.1测量参数4.2等效方式4.3量程4.4 测试端方式 4-184.5 测试速度 4.6 基本精度4.6.1 影响准确度的测量参数最大值、最小值 4.6.2 测量速度误差因子KS 4.6.3 测试电平误差因子KV 4.6.4 测试频率误差因子KF 4.7 测试信号频率 4.8 测试信号电平 4.9 输出阻抗 4.10 测量显示范围 4.11 清零功能 4.12 量程保持公公司司声声明明：：本说明书所描述的可能并非仪器所有内容，深圳中仪通公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可我公司进行联系。
第1章准备使用本章讲述当您收到仪器后必须进行的一些检查，以及在安装使用仪器之前必须了解和具备的条件。
1.1 开箱检查感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对。
若有不符可尽快与我公司联系，以维护您的权益。
1.2 电源要求（1）供电电压范围：198V～242V或99V～121V。
（2）供电频率范围：47.5 Hz～63 Hz。
（3）供电功率范围：≤20VA。
（4）电源输入相线L、零线N、地线E应与本仪器电源插头相对应。
（5）本仪器已经经过仔细设计以减少因AC电源端输入带来的杂波干扰，然而仍应尽量使其在低噪声的环境下使用，如果无法避免，请安装电源滤波器。
——————————————————————————————————————警告：为了防止漏电对仪器或人造成伤害，用户必须保证供电电源的地线可靠接到大地。
——————————————————————————————————————1.3 电源和保险丝选择在接通仪器电源之前，请首先确认电源选择开关已经选择了正确的输入电源电压。
电源选择如图1-1所示。
图1-1 输入电源选择仪器出厂已配备了0.5A快熔保险丝，用户应使用本公司配备的保险丝或选用相同规格的保险丝。
1.4 周围环境（1）请不要在多尘、多震动、日光直射、有腐蚀气体下使用。
（2）仪器正常工作时应在温度为0℃～40℃，相对湿度≤75%，因此请尽量在此条件下使用仪器，以保证测量的准确度。
（3）本仪器已经经过仔细设计以减少电源端的杂波干扰，然而仍应尽量使其在低噪声的环境下使用，如果无法避免，请安装电源滤波器。
（4）仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为5℃～40℃，相对湿度不大于85%RH的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。
（5）仪器特别是连接被测件的测试导线应远离强电磁场，以免对测量产生干扰。
1.5 使用测试夹具请使用本公司配备的测试夹具或测试电缆，用户自制或其他公司的测试夹具或测试电缆可能会导致不正确的测量结果。
仪器测试夹具或测试电缆应保持清洁，被测试器件引脚保持清洁，以保证被测器件与夹具接触良好。
将测试夹具或测试电缆连接于本仪器前面板的Hcur、Hpot、Lcur、Lpot四个测试端上。
对具有屏蔽外壳的被测件，可以把屏蔽层与仪器地“┴”相连。
1.6 预热和连续工作时间为保证仪器精确测量，开机预热时间应不少于15分钟；持续工作时间应不多于16小时。
1.7 仪器的其它特性（1）功耗：消耗功耗≤20VA。
（2）外形尺寸（W*H*D）：350mm*110mm*340mm；（3）重量：约3.5kg；第2章面板说明本章介绍了TH2811D的前后面板功能，和显示信息。
在使用TH2811D之前，请详细阅读本章内容，以便你可以尽快学会TH2811D的操作。
2.1 前面板说明TH2811D前面板示意图如图2-1所示。
图2-1. 前面板1) 商标及型号仪器商标及型号2) LCD液晶显示屏显示测量结果，测量条件等信息。
3) 电源开关(POWER)电源开关。
当开关处于位置“1” 时，接通仪器电源；当开关处于位置“0”时，切断仪器电源。
4) 按键a) 测量参数选择键。
b) 频率设定键。
c) 电平选择键。
d) 信号源内阻选择键。
e) 测量速度选择键。
f)g) 量程锁定/自动设定键。
h) 开路清零键。
i) 短路清零键。
j) 开路/短路清零确认键。
5) ）四测试端。
用于连接四端测试夹具或测试电缆，对被测件进行测量。
H CUR：电流激励高端；H POT：电压取样高端；L POT：电压取样低端；L CUR：电流激励低端。
6) 机壳接地端该接地端与仪器机壳相连。
可以用于保护或屏蔽接地连接。
2.2 后面板说明TH2811D后面板示意图如图2-2所示。
图2-2. 后面板1) 铭牌指示仪器编号、生产厂家等信息。
2) 电源插座用于输入交流电源。
3) 保险丝座用于安装电源保险丝，保护仪器。
4) 110V/220V选择开关可以选择不同的交流电源输入。
2.3 显示区域定义TH2811D的显示屏显示的内容被划分成如下的显示区域，如图2-3所示。
图2-3. 显示区域定义1) 主参数指示指示用户选择测量元件的主参数类型。
“L：”点亮：电感值测量。
“C：”点亮：电容值测量。
“R：”点亮：电阻值测量。
“Z：”点亮：阻抗值测量。
2) 信号源内阻显示“30Ω”点亮：信号源内阻为30Ω“100Ω”点亮：信号源内阻为100Ω。
3) 量程指示指示当前量程状态和当前量程号。
“AUTO”点亮：量程自动状态。
“AUTO”熄灭：量程保持状态。
4) 串并联模式指示“SER”点亮：串联等效电路的模式。
“PAR”点亮：并联等效电路的模式。
5) 测量速度显示“FAST”点亮：快速测试。
“MED”点亮：中速测试。
“SLOW”点亮：慢速测试。
6) 测量信号电平指示“0.3 V”：当前测试信号电压为0.3 V。
“1.0 V”：当前测试信号电压为1.0 V。
7) 测量信号频率指示“100 Hz”点亮：当前测试信号频率为100 Hz。
“120 Hz”点亮：当前测试信号频率为120 Hz。
“1 kHz”点亮：当前测试信号频率为1 kHz。
“10 kHz”点亮：当前测试信号频率为10 kHz。
8) 主参数测试结果显示显示当前测量主参数值。
9) 主参数单位显示用于显示主参数测量结果的单位。
电感单位：μH, mH, H。
电容单位：pF, nF, μF, mF。
电阻/阻抗单位：Ω，kΩ, MΩ。
10) 副参数测试结果显示指示当前测量副参数值。
11) 副参数指示指示用户选择测量元件的副参数类型。
第3章操作说明3.1 开机1) 按键启动仪器。
2)3) 延时后进入测试状态。
如图3.1所示，实际情况有可能不同。
图3.1测试状态示意图测量显示描述：1．主参数：C 5. 副参数值显示9. 副参数：D2. 主参数值显示 6. 测量频率：1kHz 10. 并联等效：PAR3. 主参数单位：pF 7. 信号电平：1.0V 11.量程自动：AUTO 04．源内阻：100 8. 测量速度：FAST3.2 参数设定TH2811D在一个测试循环内可同时测量被测阻抗的两个不同的参数组合。
主参数和副参数如下：⏹主参数L：电感量C：电容量R：电阻值|Z|：阻抗的模⏹副参数D 损耗因数Q 品质因数Z取绝对值，L/C/R有正负。
C-D测量时，主参数显示“-”，则实际被测器件呈感性；L-Q测量时，主参数显示“-”，则实际被测器件呈容性；R-Q测量时，出现R为“-”的情况，是由于过度的清“0”所至，请正确清“0”。
仪器最多可显示五位，但不总显示五位，有时显示四位。
转换关系如下表：执行以下步骤设定测量参数。
1. L-Q。
主参数显示“L:”,副参数显示“Q:”。
2. 按C-D。
主参数显示“C:”，副参数显示“D:”。
3. 按R-Q。
主参数显示“R:”，副参数显示“Q:”。
4. 按Z-Q。
主参数显示“Z:”，副参数显示“Q:”。
5. 键，直至当前测量参数为你所需测量参数。
3.3 频率设定TH2811D提供以下4个常用测试频率：100 Hz，120 Hz，1 kHz和10 kHz。
当前测试频率显示在LCD左下方的频率指示区域。
执行以下步骤设定测试频率。
1. 100 Hz。
LCD下方显示“100 Hz”。
2. 按120 Hz。
LCD下方显示“120 Hz”。
3. 按 1 kHz。
LCD下方显示“1 kHz”。
4. 按10 kHz。
LCD下方显示“10 kHz”。
5. 按100 Hz。
LCD下方显示“100 Hz”。
6. 键，直至当前测试频率为你所需测试频率。
3.4 测试信号电压选择TH2811D提供以下2个常用测试信号电压：0.3 V 和1.0 V。
当前测试信号电压显示在LCD下方的信号电压指示区域。
1. 按键，测试信号电压在0.3 V和1.0V之间切换。
2.3.5 信号源内阻选择TH2811D可提供30Ω和100Ω两种信号源内阻供用户选择。
在相同的测试电压下，选择不同的信号源内阻，将会得到不同的测试电流。
当被测件对测试电流敏感时，测试结果将会不同。
提供两种不同的信号源内阻，可方便用户与国内外其它仪器生产厂家进行测试结果对比。
1. 按30?和100?之间切换2.3.6 测量速度选择TH2811D提供FAST，MED和SLOW 3种测试速度供用户选择。
一般情况下测试速度越慢，仪器的测试结果越稳定，越准确。
FAST: 每秒约12次。
MED: 每秒约5.1次。
SLOW: 每秒约2.5次。
执行以下步骤设定测试速度：1. FAST。
LCD下方显示“FAST”。
2. 按MED。
LCD下方显示“MED”。
3. 按SLOW。
LCD下方显示“SLOW”。
4. 按FAST方式。
LCD下方显示“FAST”。
5. 键，直至当前测试速度为所需测试速度。
3.7 等效电路方式3.7.1 设置串联与并联TH2811D可选择串联（SER）或并联（PAR）两种等效电路来测量L, C, 或R。
1. SER与并联PAR之间切换2.3.7.2 选择串联或并联方式⏹电容等效电路的选择小容量对应高阻抗值，此时并联电阻的影响比串联电阻的影响大。
此时串联电阻与电容的阻抗相比很小可以忽略不计。
因此应该选择并联等效方式进行测量。
相反大电容对应低阻抗值，并联电阻与电容的阻抗相比很大可忽略不计，而串联电阻对电容阻抗的影响更大一些。
