黑白电视讲义机的基本原理
黑白电视机原理与检修
黑白电视机原理与检修黑白电视机原理与检修黑白电视机是一种最早的电视机型号，是在彩色电视机发展之前普遍应用的一种电视设备。
它的原理相对简单，但也需要经常进行检修和维护，以确保其正常运行。
下面将详细介绍黑白电视机的原理和检修方法。
一、原理黑白电视机的原理主要涉及图像信号的接收和显示。
具体来说，它包括信号接收、解调、放大、水平、垂直、亮度调节等多个步骤。
信号接收：黑白电视机通过天线接收到的电视信号，经过RF部分进行高频放大和选择，将其转化为中频信号。
解调：中频信号经过解调部分，通过检波和滤波的过程，将其转化为视频信号和音频信号。
放大：视频信号经过放大电路的处理，增大其强度，以便能够驱动显示器显示图像。
水平和垂直：黑白电视机通过水平和垂直改变电子束的位置来控制图像的扫描。
水平部分主要控制信号的水平同步，垂直部分则主控垂直同步。
亮度调节：为了调整黑白电视机显示的亮度，电视机内置了亮度调节电路，它能够控制电子束的亮度，以改变图像的明暗度。
二、检修在长时间使用黑白电视机过程中，难免会出现一些故障，需要进行检修和维护。
以下是一些常见故障及其检修方法。
1. 无显示图像如果黑白电视机开机无显示图像，首先应检查电视机的电源是否稳定工作。
排除电源故障后，可以检查信号输入端口是否松动或接触不良，尝试重新接插信号线。
如果问题仍然存在，可能是电视机的解调电路出现问题，可能需要修复或更换解调电路板。
2. 色彩问题如果黑白电视机显示的图像出现色彩问题，可以通过调节亮度、对比度和色调等参数来尝试解决。
如果问题仍然存在，可能是电视机的色彩处理电路出现问题，可能需要修复或更换电路板。
3. 图像不稳定如果黑白电视机显示的图像不稳定，可能是由于水平或垂直同步信号的问题。
可以通过调整同步电路的参数来尝试解决。
如果问题仍然存在，可能是电视机的水平或垂直电路出现问题，可能需要修复或更换电路板。
4. 噪声问题如果黑白电视机显示的图像出现噪声，可能是由于信号干扰或电视机的调谐电路出现问题。
黑白电视的基本原理
2023-11-11CATALOGUE目录•电视的概述•黑白电视的原理•黑白电视接收机的原理•黑白电视的优缺点•黑白电视的历史和发展•相关技术名词解释电视的概述01电视的发展史电视技术的早期探索，包括早期机械电视和电子电视的发明。
19世纪末至20世纪初电视技术开始进入商业化和普及阶段，早期电视广播网络开始出现。
1930年代黑白电视技术逐渐成熟，各国开始大规模普及黑白电视。
1940年代至1950年代彩色电视技术逐渐成熟并开始普及，但黑白电视仍然在部分地区持续发展。
1960年代至1970年代利用无线电波将图像和声音信号传输到接收终端。
电视信号的传输通过天线或有线网络接收无线电波，并将其转化为图像和声音信号。
电视信号的接收利用电子扫描将图像分解成像素，并通过逐行扫描的方式传输。
扫描技术图像和声音信号同步传输，以确保观看效果。
图像与声音的同步电视的基本原理包括信号源、调制器、发射机和天线等部分。
电视的组成结构发射端包括天线、调谐器、解调器和显示器等部分。
接收端包括无线电波、卫星信号和有线网络等。
传输介质黑白电视的原理02图像信号是由摄像机或录像机产生的电信号，它代表了被摄物体的亮度、色彩和运动等信息。
图像信号的产生在黑白电视中，图像信号被调制为射频信号，以便在电视广播中传输。
调制过程包括将图像信号转换为中频信号，然后将其调制到指定的射频频率上。
图像信号的调制传输过程中，图像信号经过混合信号处理后，与音频信号一起传输。
这些信号通过天线以无线电波的形式发送出去，供电视机接收和播放。
图像信号的传输黑白电视接收机的原理03接收机的组成结构中频放大器将调谐器输出的信号进行放大，以供后级电路处理。
调谐器用于接收电视信号，并从中提取所需的频道信号。
解调器从信号中提取图像和伴音信号，将它们还原为原始信号。
伴音放大器对解调出的伴音信号进行放大，以驱动扬声器发声。
视频放大器对解调出的图像信号进行放大，以供显示。
图像信号的解调通过本地振荡器产生一个与图像载波同频但稍有差异的信号，与中频信号进行混频得到低频图像信号。
《黑白电视机原理》课件
信号处理原理的实现需要精确 的电路设计和参数调整，以保 证图像的质量和稳定性。
电源电路原理
电源电路是黑白电视机的能源供给部分，负责提供各电路所需的稳定电压和电流。
电源电路包括电源变压器、整流滤波电路、稳压电路等部分，是保证黑白电视机正 常工作的基础。
电源电路原理的实现需要考虑到效率、稳定性、安全性和可靠性等方面，以保证黑 白电视机的长期稳定运行。
。
节能环保技术
未来黑白电视机将采用更先进的 节能环保技术，降低能耗和减少
对环境的影响。
市场发展趋势
市场规模扩大
随着全球经济的发展和消 费者对生活品质的追求， 黑白电视机市场规模有望 持续扩大。
市场竞争加剧
随着技术的普及和市场需 求的增长，黑白电视机市 场竞争将更加激烈。
品牌集中化趋势
在市场竞争中，具有品牌 优势和技术实力的企业将 逐渐占据主导地位，形成 品牌集中化趋势。
电视机的组成结构
信号接收部分
用于接收电视信号， 包括天线、调谐器等 。
信号处理部分
用于处理接收到的信 号，包括高频头、中 频放大器、解调器等 。
图像显示部分
用于显示图像，包括 显像管、液晶显示屏 、等离子显示屏等。
声音部分
用于播放声音，包括 扬声器、音频处理电 路等。
控制部分
用于控制电视机的工 作，包括开关电源、 遥控器等。
应用领域拓展
教育领域
黑白电视机在教育领域具有广泛的应用前景，如 远程教学、多媒体展示等。
商业领域
黑白电视机在商业领域的应用也将逐渐增加，如 广告展示、会议演示等。
家庭娱乐领域
随着家庭娱乐需求的增加，黑白电视机有望成为 家庭娱乐的重要设备之一。
黑白电视机原理

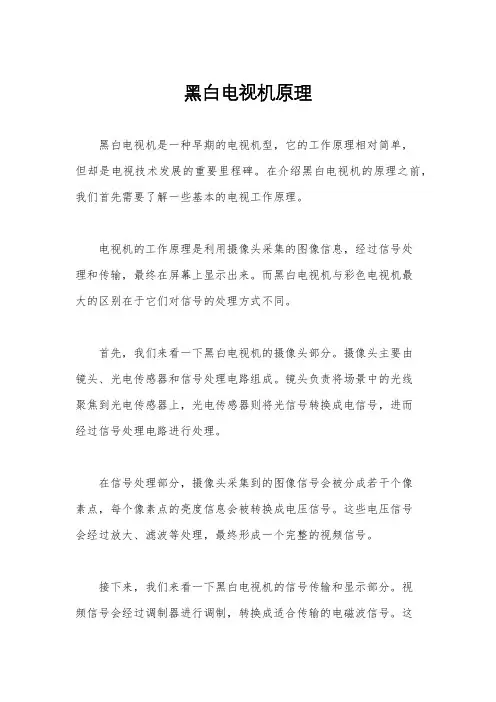

黑白电视机原理黑白电视机是一种早期的电视机型，它的工作原理相对简单，但却是电视技术发展的重要里程碑。
在介绍黑白电视机的原理之前，我们首先需要了解一些基本的电视工作原理。
电视机的工作原理是利用摄像头采集的图像信息，经过信号处理和传输，最终在屏幕上显示出来。
而黑白电视机与彩色电视机最大的区别在于它们对信号的处理方式不同。
首先，我们来看一下黑白电视机的摄像头部分。
摄像头主要由镜头、光电传感器和信号处理电路组成。
镜头负责将场景中的光线聚焦到光电传感器上，光电传感器则将光信号转换成电信号，进而经过信号处理电路进行处理。
在信号处理部分，摄像头采集到的图像信号会被分成若干个像素点，每个像素点的亮度信息会被转换成电压信号。
这些电压信号会经过放大、滤波等处理，最终形成一个完整的视频信号。
接下来，我们来看一下黑白电视机的信号传输和显示部分。
视频信号会经过调制器进行调制，转换成适合传输的电磁波信号。
这些信号会通过天线或有线电视信号传输到电视机上。
在电视机接收到信号后，它会经过解调器进行解调，恢复成原始的视频信号。
这些信号会经过电子枪扫描，最终在屏幕上显示出来。
黑白电视机的屏幕是由许多发射阴极射线的电子枪组成，它们在屏幕上不断扫描，通过控制电子束的位置和强度，就可以在屏幕上显示出图像。
总的来说，黑白电视机的原理可以概括为摄像头采集图像、信号处理和传输、解调和显示。
尽管它相对简单，但却是电视技术发展的重要一步，为后来的彩色电视技术奠定了基础。
在黑白电视机的时代，它曾经是家庭娱乐的主要方式，虽然现在已经被彩色电视机所取代，但它的原理和技术仍然对我们理解电视技术的发展历程有着重要的意义。
通过了解黑白电视机的原理，我们可以更好地理解电视技术的发展轨迹，以及彩色电视技术的基本原理。
总之，黑白电视机的原理虽然相对简单，但却是电视技术发展的重要一步。
通过了解它的原理，我们可以更好地理解电视技术的发展历程，以及彩色电视技术的基本原理。
电视技术概论_02黑白电视的基本原理
电视技术概论_02黑白电视的基本原理黑白电视是电视技术的起步阶段，它的基本原理相对较简单。
本文将从图像传输、显示和声音三个方面来介绍黑白电视的基本原理。
首先，黑白电视的图像传输主要采用模拟信号传输的方式。
图像传输过程中，摄像头感知环境中物体的光信号，将光信号转化为电信号。
摄像头内部的感光器件（如CCD）会将感知到的光信号转化为电压信号。
电压信号经过放大和处理后，被分割为若干个扫描线，每个扫描线都是由一系列电压值组成的。
这些电压值代表了物体上对应位置的光强度。
接下来，黑白电视的显示原理主要依赖于阴极射线管（CRT）。
CRT 由电子枪、聚焦系统、偏转系统和荧光屏等组成。
电子枪发射出的电子束经过聚焦系统的调节，使其能够集中到一个小的区域，然后经过偏转系统的作用，控制电子束的位置在荧光屏上。
而荧光屏上含有感光物质，当电子束击中感光物质时，会产生光辐射。
荧光屏上不同位置的光辐射由电子束的位置决定，进而生成图像。
最后，黑白电视还需要考虑声音的传输。
声音的传输主要通过调频（FM）方式进行，即将声音信号转换为频率调制的载波信号。
具体来说，声音信号被转换为与声音信号频率一致但频率更高的载波信号。
载波信号被混合到图像信号中，一起传输到接收端。
接收端的电视机通过解调，将载波信号还原为原始的声音信号，然后通过放大、处理等环节，输出为人们能够听到的声音。
需要注意的是，由于黑白电视只显示黑白图像，色彩信息无法传输和显示，因此黑白电视的基本原理相对简单。
但黑白电视的设计与制造仍然需要非常精确的技术和工艺，以保证图像的质量和声音的效果。
总结起来，黑白电视的基本原理主要包括图像传输、显示和声音三个方面。
通过摄像头感知光信号，将光信号转化为电信号，并经过放大和处理后，形成图像的信号。
然后，利用阴极射线管将图像信号转化为荧光屏上的光辐射，从而显示出图像。
最后，通过调频方式传输声音信号，并在接收端进行解调、处理和放大，以输出声音。
尽管如此，黑白电视的设计和制造仍然需要精密的技术和工艺，以实现较好的图像和声音效果。
黑白电视机的基本原理
2. 全电视信号
三、 电视广播信号的发射
1. 全电视信号的传送
2. 伴音信号的传送
3. 高频电视信号的频谱结构
作业：
• 1.全电视信号包含＿＿、＿＿、＿＿、＿＿ 及＿＿几部分。 • 2.图像信号采用＿＿方式传送，伴音信号采 用＿＿方式进行传送。 • 3.全电视信号的频带宽度为＿＿，伴音调频 信号的频宽度为＿＿，一个频道的频带宽 度为＿＿。
2.电子扫描
• 电子束从左到右轰击荧光屏的过程称 为行扫描，或称为水平扫描。如果电 子束从上而下轰击荧光屏的过程称为 场扫描，或垂直扫描，行扫描和场扫 描统称为扫描。
两场图像镶嵌在一起，构成一帧完整的图像。 我国电视规定，每种图像的扫描行数为625行，故每场扫312.5行。
我国对电视扫描的参数规定如下： • 一帧图像的总行数为625行，分两场扫描， 每一场总扫描行数为312.5行。行扫描频率 为15625Hz，周期为64μs，其中正程占 52μs,逆程占12μs。场频为50Hz（帧频为 25Hz），场周期为20ms，其中正程为 18.4ms，逆程占1.6ms左右。
串联稳压电源
自举升压电路
1.图像信号和伴音信号的形成
• 图像信号是由发射端的摄像管产生的，由 光图像变成负极性电图像信号。 • 我国电视采用隔行扫描方式，在这种方式 下，所产生的图像信号最高频率为6MHz左 右，因而图像信号带宽在0-6MHz之间。 • 伴音信号是由话筒产生的，频率在20Hz20kHz之间。伴音信号必须与图像信号同时 传送。
作业
1.电子扫描分为 ＿＿扫描和＿＿扫描两种， 我国电视使用＿＿扫描。行频为＿＿，行 周期为＿＿，其中正程占＿＿，逆程占＿ ＿，场频为＿＿，场周期为＿，帧频为 ＿＿。 2.显像管电子枪由＿＿、 ＿＿、 ＿＿、 ＿＿、 ＿＿及＿＿组成。
黑白电视的基本原理
显示原理
黑白电视通过调节电子束打在屏 幕上的亮度来显示不同灰度级， 而彩色电视则通过红、绿、蓝三 色荧光粉的混合发光来显示颜色。
信号带宽
黑白电视信号带宽较小，而彩色 电视信号带宽较大，需要更高的 传输速率。
图像质量比较
1 2 3
分辨率
黑白电视分辨率较低，图像细节表现力较弱，而 彩色电视分辨率较高，图像细节表现力更强。
现代应用
黑白电视在现代已较少使用，主要在一些特殊领域如监控、工业控制等场合仍有所应用。
05
黑白电视的优缺点
优点
技术成熟
成本低廉
黑白电视技术经过多年的发展和完善，具 有较高的稳定性和可靠性，能够满足广大 用户的日常需求。
黑白电视机的制造成本相对较低，价格相 对较为亲民，使得更多消费者能够享受到 电视带来的娱乐体验。
显像原理
显像管
黑白电视的显像管由电子枪、荧光屏和玻壳组成，电子枪发射电子束，在荧光屏 上形成光点，从而显示图像。
亮度与对比度
黑白电视的亮度与对比度由显像管的电子束强度和屏幕涂层性能决定，通过调整 电子束强度可以控制亮度和对比度。
03
黑白电视的接收与显示
电视机接收原理
01
02
03
信号接收
电视机通过天线接收来自 电视台发射的无线电信号。
扫描频率
扫描频率决定了电视画面的稳定性和 闪烁感，通常为每秒50-60次，以减 少视觉疲劳。
图像信号的生成与传
图像信号的生成
图像信号由摄像机拍摄的景物通过光电转换器转换为电信号，再经过信号处理 电路进行预处理。
图像信号的传输
传输过程包括信号调制、频道选择、信号传输和信号解调等环节，最终将图像 信号传输到电视机中。
第四章黑白电视机原理ppt课件
显像管是电真空器件，能承受高压并防爆裂。
此外，显像管外面还附有行、场偏转线圈〔产生驱动 电子束扫描的磁场〕及中心位置调节器〔磁环，用于 调节电子束居中〕等。
1、 黑白显像管的结构
内外石墨层
二次电子
电子枪各电极正常工作电压
偏转线圈 第二、四阳极
隔行扫描
为降低视频带宽，将一帧图像分两次传送，每次称为一场，
分别是由奇数行构成的奇数场和由偶数行构成的偶数场，两场均
匀镶嵌，最终合成一帧完整的图像，这种扫描方式称为“隔行扫
描”。
采用隔行扫描技术后，每秒传送的图像帧数降为25帧，每
帧分为两次传送，每次传送一场，每场为625/2=312.5行〔不再是
（3〕电视标准规定每秒传送25帧图像，每帧图像共625行， 每行约417个周期，则每帧图像的周期数即图像信号频率为：
fmax = 每秒传送的图像帧数×每帧行数×每行周期数 fmax = 50帧×625行×416T≈12MHz 已知图像信号最低频率为0Hz，则视频带宽高达0~12MHz！
14 隔行扫描与视频带宽的减小
第4章 黑白电视机原理
一、图像的传输与显示
1. 电视信号的调制方式 电视广播既要传送图像，
还要传送声音，而图像、声音的频 带是重叠的〔图：0~6MHz，音： 20~20KHz），为避免在同一频道中 传送时互相干扰，须采取不同的调 制方式：
图像：采用调幅方式
2. 伴音调频、图像调幅的原因
（1〕伴音频带窄，可用调频方式实现高质量传 输，抗干扰力强、音质好；
图像的传输是以像素为基本单元进行传送的，传送方式可分为：
（1〕同时传送：将一幅图像的全部像素同时〔并行〕传送
黑白电视工作原理
黑白电视工作原理黑白电视工作原理是基于电子显像技术的一种显示设备。
下面将详细介绍黑白电视的工作原理。
黑白电视的工作原理主要分为信号源、调制解调、显像和音频四个部分。
首先是信号源。
黑白电视的信号源可以是来自无线电广播、有线电视、录像机等各种视频信号源。
这些信号源会提供给电视机一种带有图像信息的电信号。
接下来是调制解调。
在黑白电视中，调制解调的主要功能是将接收到的信号进行解调，以提取出带有图像信息的基带（原始）信号。
调制解调的过程主要包括对调幅（AM）或调频（FM）信号的解调，还包括对音频信号的解调。
然后是显像。
显像是黑白电视工作的核心部分，用于将基带信号转换为可视的图像。
显像的过程主要包括水平和垂直扫描、亮度调制和色彩调制。
水平和垂直扫描是指黑白电视扫描信号的显示方式。
水平扫描是指在电视屏幕上从左到右进行的扫描，垂直扫描是指在水平扫描完成后，从上到下进行的扫描。
扫描的速度决定了电视画面的刷新率，常见的刷新率是50或60赫兹。
亮度调制是指将基带信号的强度调制到与亮度相关的电压范围内。
在黑白电视中，亮度信息是通过改变像素的亮度来实现的。
较高的亮度值对应较亮的像素，而较低的亮度值对应较暗的像素。
色彩调制是指将基带信号的颜色信息转换为电压信号。
在黑白电视中，一般使用各种调制技术，如PAL、NTSC或SECAM来实现这一过程。
这些调制技术会将色彩信息与亮度信息分离，然后通过色度信号（C）和色度调制（Modulation）来表示。
最后是音频。
音频部分将解调出的音频信号放大并输出到扬声器，以获得声音效果。
综上所述，黑白电视的工作原理是通过接收来自信号源的视频信号，经过调制解调和显像处理，最终将其转化为可见的黑白图像，并通过音频部分播放声音。
这种工作原理为人们提供了观看视频和听取声音的媒介，为黑白电视的发展和普及奠定了基础。
值得注意的是，随着科技的不断进步，黑白电视已被彩色电视所取代。
彩色电视采用了更先进的技术，可以同时显示彩色图像和高质量的声音。
黑白电视原理
讲课提纲：黑白电视机组装和调试实习注重学生动手操作能力的培养，使电子类专业学习理解电子电路的必要内容。
在这里，学生不仅能学到相关的电视理论知识和动手操作能力，而且还能系统地了解一个电子产生的制作过程。
故在讲课的过程中也要讲述一些相关的知识，让学生多方面了解电子技术的发展。
一、现代电视机概述讲述电视机的发展，特别是现代电视机（如PDP、LCD）的一些情况。
作用：让学生了解电视机的最新发展动态，电视机的类型以及关于电视机的一些最基本的常识。
提高学生的积极性，并于实际生活联系起来。
二、实习的目的与要求实习的目的有：①提高学生的动手操作能力-手工焊接技术；②学会常见电子元器件的识别方法；③学会分析原理图的方法；④典型高频电路原理；⑤一些常规仪表的使用；⑥系统了解一个电子产品的生产的主要过程。
⑦为进入社会培养一种工作意识和工作方法。
要求：每位学生独立完成组装和调试一台黑白电视机，并用仪表测试各部分电路的性能，加深对各部分电路原理的理解。
三、电视广播及接收原理了解电视广播信号的传送、我国电视标准规定、高频电视信号，黑白电视机的基本组成等方面的内容。
四、电视机各组成部分电路原理分析分开讲黑白电视机各组成部分的原理，包括天线、公共通道电路、视放电路、伴音通道电路、扫描电路、稳压电源电路等方面的内容。
五、实习机型的电路原理分析针对实习用的机型分析其组成和原理，对应于原理图上的哪部分电路。
教会学生分析原理图，如何把原理图跟实际的电路联系起来，为下一步的动手能力的培养提供良好的理论基础。
六、焊接技术讲述焊接技术的发展，包括当今先进的SMT焊接技术，同时强调手工焊接仍然是生产过程中必不可少的过程。
给学生讲述手工焊接的基本要领和要求。
七、元器件的识别如何识别电子元器件的参数？电子元器件包括电阻、电容、电感、二极管、三极管、场效应晶体管等。
同时也教会学生如何判断元器件的好坏。
电视机的发展概述第一代：黑白电视机第二代：彩色模拟电视机这是从电视机的实现功能来说的，通过模拟技术传送信号。
黑白电视机原理
黑白电视机原理黑白电视机是20世纪上半叶最为流行的电视机类型之一，虽然现在已经被彩色电视机所取代，但是了解黑白电视机的原理仍然具有重要的意义。
黑白电视机的原理主要涉及图像的采集、传输和显示，下面我们将详细介绍这一过程。
首先，黑白电视机的原理与彩色电视机有所不同，它只能显示黑白图像。
在图像采集方面，黑白电视机通过摄像管或CCD传感器来采集光线，将光线转换成电信号。
摄像管是一种利用光电效应将光信号转换成电信号的设备，它包括光电阴极、聚焦系统、扫描系统等部分，通过这些部分的协作，摄像管能够将光信号转换成电信号。
而CCD传感器则是一种利用半导体材料的光电转换特性来实现光信号转换的设备，它能够将光信号转换成电荷信号，再通过AD转换器转换成数字信号。
无论是摄像管还是CCD传感器，它们都是黑白电视机图像采集的核心部件。
其次，黑白电视机的原理还涉及到图像的传输。
在图像采集后，电信号需要通过电视信号的传输线路传输到电视机。
这一过程主要包括信号调制和信号传输两个部分。
信号调制是将采集到的视频信号与音频信号进行调制，将它们转换成适合传输的信号格式。
信号传输则是通过天线或有线电视等方式将调制后的信号传输到电视机，让电视机能够接收到信号并进行解调，最终显示出图像。
最后，黑白电视机的原理还包括图像的显示。
在接收到信号后，电视机需要将信号转换成图像并显示出来。
这一过程主要包括信号解调、视频放大和图像显示三个部分。
信号解调是将传输过来的信号进行解调，将其转换成视频信号和音频信号。
视频放大是将视频信号进行放大，增强图像的亮度和对比度。
最后，图像显示是将放大后的视频信号通过显像管或液晶屏等设备显示出来，让观众能够看到清晰的图像。
总的来说，黑白电视机的原理主要包括图像的采集、传输和显示三个部分。
通过这些部分的协作，黑白电视机能够实现图像的采集、传输和显示，让观众能够欣赏到清晰的黑白图像。
虽然现在已经被彩色电视机所取代，但是了解黑白电视机的原理仍然具有重要的意义，它不仅有助于我们了解电视技术的发展历程，还有助于我们对电视技术的深入理解。
黑白电视原理基础
（3）对数型电位器：D 用作对比度调节
三种接法：
种类：
R
R
R
Z
X
D
θ
θ
θ
线绕电位器： WX
功率大、耐高温、耐磨、噪声小、精度
高、稳定性好，由于其电感量大，故不能用
于高频电路中。
碳膜电位器：WT
结构简单、成本低、稳定性好，阻值范围 宽、功率小，有0.5瓦 0.25瓦 0.1瓦三种,最 高电压100-200伏,标称值为 510Ω, 5.1K,
1n=1000pf, 10n=0.01
(3) 电容器偏差符号
N=±30%， M= ±20%， K= ±10%
J= ±5%， G= ±2%， F= ±1%
注：
国外有一种标志方法
电容： 103K=10000pf=0.01 ±10%
K：为误差
电阻: 330=33 Ω
561=560 Ω
123=12000=12kΩ
4. 标志方法:
(1) 直标法:
不标注单位,无小数点时,单位为皮法;
有小数点时,单位为微法；
例如：2200=2200pf
33.0=33微法
（2） 文字符号法
p 微微法，n 毫微法，μ微法，
m 毫法，f 法
例如：p1=0.1pf, 6p8=6.8pf
p43=0.43pf, 7p5=7.5pf
这对培养同学的分析能力、逻辑判断能力 是非常重要的一课，所以在调试成功以后 各组之间可以相互出一些故障，以培养这 方面的能力，不要一装配好就完事大吉， 而失去一个难得的锻炼机会。
第一讲 元器件作用及检查、安装
一 电阻：R 1 作用： 降压、分压、限流 2 符号：
黑白电视机基本原理和调试
各部分电路的作用
➢ 图像中放：将混频器送来的图像中频和伴音中频，按一定频率 特性进行放大，对图像中放信号放大达60dB左右，而对伴音中 频信号放大量仅为图像中频放大量的3-5%。压低伴音中频放大 量是为了防止伴音干扰图像。
➢ 图像检波：从图像中频信号中间出视频全电视信号，（其峰峰 值约为1-1.4V），然后送到视放进行放大。另外，利用检波管 的非线性特性，将38MHz的图像中频和31.5MHz的伴音中频 进行差拍，产生6.5MHz的第二伴音中频信号.
➢ 图像中频放大特征曲线
黑白电视机基本原理和调试
Kp
3 - 4MHz
≤ 20%
100%
50%
≥ 60dB
5% ≤ 3%
30 31.5
<1% 38 39.5 f（MHz）
黑白电视机基本原理和调试
视频检波
➢ 从38MHz图像中频中解调出0~6MHz的全电 视信号。
➢ 利用38MHz、31.5MHz在检波二极管中混频 产生6.5MHz第二伴音中频信号。
100%同步电平 75%黑色电平 10-12.5白色电平
零电平
黑白电视机基本原理和调试
全电视信号
➢ 图像信号：传送图像内容，电平幅度 12.5~75%
➢ 复合消隐信号：消除扫描回扫线（包括行消隐 和场消隐），电平幅度75%
➢ 复合同步信号：保证接收端行、场扫描频率相 位和发射端的一致，电平幅度100%
大电路。
➢ 2C2、2B2构成串联谐振回路，吸收高邻频道干扰频率信号 （30MHz），消除其对工作频道的影响。
➢ 2R1、2C3、2C4、2B3构成桥T式吸收回路，吸收低邻频道干 扰信号（39.5MHz）
黑白电视的基本原理
黑白电视的基本原理黑白电视是一种最早问世的电视技术。
它的基本原理是将电子信号转换成能够通过屏幕显示的图像。
尽管现在的电视技术已经发展得非常先进，但了解黑白电视的基本原理仍然对我们理解整个电视技术的发展以及电视如何工作非常有帮助。
黑白电视的基本原理可以简单地分为以下几个步骤：信号源：任何要通过电视播放的内容，首先需要转换成电子信号。
比如，如果您想看一部电影，电影内容会被传送到电视台，然后经过一系列的编码和压缩，最终成为电视信号，可以通过空中波段或者有线传输到您的电视机。
接收和调谐：电视机里面有一个接收器，它可以接收到微弱的电视信号。
接收器将收到的信号送入一个调谐器，调谐器会过滤掉无关的信号和噪音，然后选择出您想要观看的频道，比如频率为500MHz的第三个频道。
解调和解码：接下来的步骤是将电视信号解调和解码成视频信号和音频信号。
在黑白电视中，只有视频信号解码后才能在屏幕上显示，而音频信号会通过扬声器播放出来。
所以，我们只关注视频信号的处理。
水平和垂直扫描：一旦视频信号解码完成，电视机就会开始进行水平和垂直的扫描。
这是为了将整幅图像分成单个的像素点。
水平扫描负责将图像一行一行地显示出来，而垂直扫描则负责将每个像素点逐个显示。
这个过程非常快速，看起来就像是图像立刻呈现在屏幕上一样。
显像管：在黑白电视中，图像会显示在一个叫做“显像管”的装置上。
显像管内部包含了一个阴极射线发射器和一个荧光屏。
当阴极射线被电子枪发射出来时，它会经过磁场的偏转，并且打在荧光屏上。
荧光屏上不同位置上的荧光物质会发光，从而形成图像。
控制电子束：为了控制阴极射线的位置，电视机会发送不同的信号来调整电子枪的位置和射击时间。
这些信号包括水平和垂直的同步信号，以及控制电子枪的亮度和对比度的信号。
这样就能够精确地控制阴极射线的位置，从而呈现出清晰的图像。
总结来说，黑白电视的基本原理是将电子信号转换成图像。
这些信号经过接收、调谐、解调和解码后，会通过水平和垂直扫描被显示在显像管的荧光屏上。
黑白电视原理
黑白电视原理黑白电视是一种早期的电视技术，它使用黑色和白色的图像来显示电视节目。
在黑白电视时代，观众可以通过电视机观看各种节目，包括新闻、电影和电视剧。
虽然现在大部分地区已经使用了彩色电视，但是了解黑白电视的原理仍然是很有意义的。
首先，黑白电视的原理是基于光和电信号的转换。
当电视信号被发送到电视机时，它会通过电子枪产生一束电子束。
这个电子束会扫描电视屏幕的表面，然后根据信号的强弱，在屏幕上产生不同亮度的光点。
这些光点就组成了图像，从而形成了我们看到的画面。
其次，黑白电视的原理涉及到电视信号的解调和放大。
电视信号是通过无线电波传输到电视机的天线上的，然后通过调谐器进行解调。
解调器会将信号转换成视频信号和音频信号，然后送入电视机的电子管进行放大处理。
最终，这些信号会被转换成我们能够看到和听到的画面和声音。
此外，黑白电视的原理还包括了电子束的扫描和屏幕的成像。
电子束会以一定的速度在屏幕上进行水平和垂直方向的扫描，从而将图像逐行地显示在屏幕上。
这种扫描方式被称为逐行扫描，它是黑白电视显示图像的基础。
最后，黑白电视的原理还涉及到屏幕的成像和显示。
在电视屏幕上，有一个由荧光物质涂层制成的内部表面。
当电子束扫描到这个表面时，荧光物质会发光，从而产生亮度不同的光点。
这些光点会组成图像，最终形成我们看到的电视画面。
总的来说，黑白电视的原理是基于电子束的扫描和屏幕的成像，通过电视信号的转换和放大，最终形成了我们能够看到的黑白图像。
虽然现在彩色电视已经取代了黑白电视，但是了解黑白电视的原理，可以帮助我们更好地理解电视技术的发展和演变。
黑白电视机 的原理、组 装、调试与维修
14CM黑白电视的制作第一章黑白电视机原理一、电视的基本知识1、电视机的分类1.1 按荧光屏重现的颜色分类电视机按荧光屏重现的颜色可分为黑白电视和彩色电视机。
黑白电视机的荧光屏上仅能重现被摄物的亮度差异，呈现黑白图像，彩色电视机的荧光屏上不仅能重现被摄物的亮度差异，还能还原出被摄物的色调和色饱和度，呈现彩色图像。
1.2按使用的主要器件分类电视机按使用的主要器件可分为电子管电视机、晶体管电视机、集成电路电视机。
集成电路电视机是目前电视机生产的主流和方向，不断提高电视机电路的集成化程度，一台电视机的整机可以有三块、两块、一块集成电路组成。
2、电视传送图像的过程电视传送图像的过程主要是把图像中明暗不同的亮度变换程度不同的电信号和借助无线电波作为“运载”电信号的工具。
电视图像的传送首先用摄像机把图像分解成亮暗不同的电信号，并把光信号转变为电信号，这一信号为视频信号或图像信号，经过放大，在图像放射机中以调幅的方式把视频信号装载到超高频载波中，形成超高频调幅波送到发射天线。
电视接收机则将收到的高频电磁波进行放大、检波等处理，将图像信号和伴音信号从高频载波中取出来放大到足够的幅度，利用显像管将图像信号还原的图像明暗变化，即重现图像；利用扬声器将伴音信号还原成声音。
全电视信号3、电视中的扫描一幅完整图像的传送和重现，是靠摄像管和显像管中电子束在靶面及荧光屏面上从左到右，从上到下有规律地运动实现的。
3.1 逐行扫描电子束在荧光屏上一行接一行地扫完整个画面，在我国不采用这种扫描方式，会与图像闪烁现象。
3.2隔行扫描在我国采用这种扫描方式，在这种方式中，电子束对一帧画面扫描两次，第一次扫描奇数行像素，第二次扫描偶数行像素，从而避免了亮度闪烁。
4、全电视信号电视为了重现图像，必须传送图像信号，为了使接收端和发送段同步工作，必须发送同步信号；为了使扫描逆程不在荧光屏上显示出来，还必须加入消隐信号。
一个行周期的全电视信号波形一个行周期的电子束扫描轨迹5、高频电视信号传送图像信号和伴音信号都要“装载”在频率很高的高频载波上，形成高频电视信号才能进行距离的传送，高频信号包括高频图像信号和高频伴音信号。
