2024届物理一轮复习讲义专题强化十七带电粒子在匀强磁场中的多解和临界问题学习目标会分析带电粒子在匀强磁场中的多解问题和临界极值问题，提高思维分析综合能力。
考点一带电粒子在磁场中运动的多解问题造成多解问题的几种情况分析类型分析图例带电粒子电性不确定带电粒子可能带正电荷，也可能带负电荷，初速度相同时，正、负粒子在磁场中运动轨迹不同，形成多解如带正电，其轨迹为a；如带负电，其轨迹为b磁场方向不确定只知道磁感应强度大小，而未具体指出磁感应强度方向，由于磁感应强度方向不确定而形成多解粒子带正电，若B垂直纸面向里，其轨迹为a，若B垂直纸面向外，其轨迹为b临界状态不唯一带电粒子飞越有界磁场时，可能穿过磁场飞出，也可能转过180°从入射界面一侧反向飞出，于是形成多解运动具有周期性带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解例1 (多选)(2022·湖北卷) 在如图1所示的平面内，分界线SP将宽度为L的矩形区域分成两部分，一部分充满方向垂直于纸面向外的匀强磁场，另一部分充满方向垂直于纸面向里的匀强磁场，磁感应强度大小均为B，SP与磁场左右边界垂直。
离子源从S处射入速度大小不同的正离子，离子入射方向与磁场方向垂直且与SP 成30°角。
已知离子比荷为k ，不计重力。
若离子从P 点射出，设出射方向与入射方向的夹角为θ，则离子的入射速度和对应θ角的可能组合为( )图1A.13kBL ，0° B.12kBL ，0° C.kBL ，60° D.2kBL ，60°答案 BC解析 若离子通过下部分磁场直接到达P 点，如图甲所示，甲根据几何关系，有R ＝L ，q v B ＝m v 2R ，可得v ＝qBLm ＝kBL ，根据对称性可知出射速度与SP 成30°角向上，故出射方向与入射方向的夹角为θ＝60°。
当粒子上下均经历一次时，如图乙所示，乙因为上下磁感应强度均为B ，则根据对称性有R ＝12L ，根据洛伦兹力提供向心力有q v B ＝m v 2R ，可得v ＝qBL 2m ＝12kBL ，此时出射方向与入射方向相同，即出射方向与入射方向的夹角为θ＝0°。
带电粒子在磁场中运动的多解问题
带电粒子在磁场中运动的多解问题带电粒子在只受洛仑兹作用下的圆周运动考查的重点都集中在粒子在有边界的磁场中做不完整的圆周运动的情况，由于题设中隐含条件的存在，就会出现多解问题,下面通过实例对此类问题进行分析。
一、粒子的带电性质不明的情况【例1】如图1所示，匀强磁场的磁感应强度为B，方向垂直纸面向里，MN是它的下边界。
现有质量为m，电荷量大小为q的带电粒子与MN成30°角垂直射入磁场，求粒子在磁场中运动的时间.二、磁场方向的不确定带电粒子在磁场方向不同的磁场中，所受洛伦兹力的方向是不同的，在磁场中运动的轨迹就不同，若题目中只告诉磁感应强度的大小，而未具体指出磁感应强度的方向,此时必须要考虑磁感应强度方向不确定而形成的双解。
【例2】（2007年全国卷Ⅱ）如图2所示,一带负电的质点在固定的正的点电荷作用下绕该正电荷做匀速圆周运动，周期为T0，轨道平面位于纸面内，质点速度方向如图2中箭头所示，现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则（）A．若磁场方向指向纸里，质点运动的周期将大于T0B．若磁场方向指向纸里,质点运动的周期将小于T0C．若磁场方向指向纸外，质点运动的周期将大于T0D．若磁场方向指向纸外,质点运动的周期将小于T0三、临界条件不唯一的情况【例3】如图3所示，M、N是两块水平放置的平行金属板，板长为L，板间距离为d，两板间存在磁感应强度为B，方向垂直于纸面向里的匀强磁场。
有一质量为m，电荷量为q 的带正电粒子从磁场左侧靠近N板处水平射入，欲使粒子不能打到金属板上,则粒子的入射速度v应满足什么条件？四、运动的反复性带电粒子在复合场中运动时，或与挡板等边界发生碰撞，将不断地反复在磁场中运动，也会形成一些多解问题。
【例4】如图4所示，半径为r的圆筒中有沿圆筒轴线方向、大小为B的匀强磁场，质量为m、带电荷量为+q的粒子以速度v从筒壁小孔A处沿半径方向垂直磁场射入筒中，若它在筒中仅受洛伦兹力作用，且与筒的碰撞无能量损失，并保持原有电荷量，粒子在筒中与壁相撞并绕壁一周仍从A孔射出，则B的大小必须满足什么条件?五、粒子运动的周期性引起的多解问题【例5】如图5所示,垂直纸面向里的匀强磁场以MN为边界,左侧磁感应强度为B1，右侧磁感应强度为B2，B1=2B2=2T，荷质比为2×106C/kg的带正电粒子从O点以v0=4×104m/s 的速度垂直MN进入右侧的磁场区域,求粒子通过距离O点4cm的磁场边界上的P点所需的时间。
带电粒子在强磁场中运动的多解和临界问题
带电粒子在强磁场中运动的多解和临界问
题
引言
带电粒子在强磁场中的运动问题一直是物理学中的重要研究方
向之一。
在强磁场中，带电粒子在受到洛伦兹力的作用下呈现出多
解和临界现象，这在某些情况下对粒子的运动轨迹和性质产生重要
影响。
多解现象
在强磁场中，由于洛伦兹力的作用，带电粒子的运动方程出现
多解的情况。
这是由于洛伦兹力与粒子运动速度与磁场方向夹角的
正弦函数关系所导致的。
当速度与磁场方向夹角为不同值时，洛伦
兹力的大小和方向也会有所变化，从而使得粒子的运动轨迹不唯一。
临界现象
在某些情况下，带电粒子在强磁场中的运动可能会出现临界现象。
临界现象是指当带电粒子的运动速度与磁场强度达到一定比例
关系时，粒子的运动状态出现急剧变化，其轨迹和动力学性质发生
显著变化。
临界现象在物理学中具有重要的理论和实际意义，在磁共振成像、粒子加速器等领域的研究中得到了广泛应用。
结论
带电粒子在强磁场中运动的多解和临界问题是一个复杂而有趣的研究领域。
多解现象使得粒子的运动轨迹不唯一，而临界现象则带来了粒子运动状态的突变。
对这些问题的深入研究和理解将有助于推动物理学和应用科学的发展，为实际应用提供更多的可能性。
带电粒子在磁场中运动的多解问题
内) 侧中点处有一质量为m，电荷量为e的静止电子，经
过M、N间电压为U的电场加速后射入圆筒，在圆筒壁
上碰撞n次后，恰好沿原路返回到出发点。（不考虑重
力，设碰撞过程中无动能损失）求：
⑴电子到达小孔S时的速度大小；
⑵电子第一次到达S所需要的时间； ⑶电子第一次返回出发点所需的时间。
OR
NS M me
解：⑴ 设加速后获得的速度为v ，根据
当粒子从左边射出时, 若运动轨迹半径最大,
则其圆心为图中O1点, 半径 r1=d/4。 因由此于粒r子从mq左Bv0边，射所出以必v须0 满r足Bmqr≤，r1。Or11
Bdq 即 v0 4m
l
d/2 v0 乙
当粒子从右边射出时，若运动轨迹半径最小，则其圆
心为图中O2点，半径为r2。由几何关系可得
当减速到v1时，若qv1B＝mg f1=0则以v1作匀速运动
Wf=1/2mv02 - 1/2mv12 < I2/2m 所以选项A C D正确。
qv0B qv1B f
mg mg
4. 运动的重复性形成多解 带电粒子在部分是磁场，部分是电场的空间运动时，
运动往往具有重复性，因而形成多解。
例6. 如图所示，在x轴上方有一匀强电场，场强为E，
r22
（r2
d）2 2
l 2，
d l2 r2 4 d
因此粒子从右边射出必须满足的条件是r≥r2
( d 2 4l 2 )qB
即 v0
4dm
所以当
v0
Bdq 4m
O2
r2-d/2 r2
l
或
v0
(dΒιβλιοθήκη 24l 2 4dm
)qB
时，
18.4带电粒子在磁场中运动的临界及多解问题(原卷版)
18.4.带电粒子在磁场中运动的临界、多解问题要点一. 带电粒子在磁场中运动的临界问题1.临界问题的特点带电粒子在磁场中运动，由于速度或大小的变化，往往会存在临界问题，如下所示为常见的三种临界草图。
临界特点：（1）粒子刚好穿出磁场的条件：在磁场中运动的轨迹与边界相切.（2）根据半径判断速度的极值：轨迹圆的半径越大，对应的速度越大.（3）根据圆心角判断时间的极值：粒子运动转过的圆心角越大，时间越长.（4）根据弧长（或弦长）判断时间的极值：当速率一定时，粒子运动弧长（或弦长）越长，时间越长.2.解题思路分析思路：以临界问题的关键词“恰好”“最大”“至少”“要使......”等为突破口，寻找临界点，确定临界状态，画出临界状态下的运动轨迹，建立几何关系求解．往往采用数学方法和物理方法的结合：1.利用“矢量图”“边界条件”结合“临界特点”画出“临界轨迹”。
2.利用“三角函数”“不等式的性质”“二次方程的判别式”等求临界极值。
一般解题流程：3.探究“临界轨迹”的方法1. “伸缩圆”动态放缩法定点粒子源发射速度大小不同、方向相同的同种带电粒子时，其轨迹半径不同，相当于定点圆在“伸缩”。
特点：1.速度越大，轨迹半径越大。
2.各轨迹圆心都在垂直于初速度方向的直线上。
应用：结合具体情境根据伸缩法，可以分析出射的临界点，求解临界半径。
2. “旋转圆”旋转平移法定点粒子源发射速度大小相同、方向不同的同种带电粒子时，其轨迹半径相同，相当于定点圆在“旋转”特点：1.半径相同，方向不同。
2.各轨迹圆心在半径为R的同心圆轨迹上。
旋转圆的应用：结合具体情境，可以分析圆心角、速度偏向角、弦切角、弧长、弦长的大小；求解带电粒子的运动时间.应用情景1.（所有的弦长中直径最长）速度大小相同、方向不同的同种带电粒子，从直线磁场边界上P点入射。
M点是粒子打到直线边界上的最远点(所有的弦长中直径最长)．应用情景2.（所有的弦长中直径最长）速度大小相同方向不同的同种带电粒子，从圆形磁场边界上的P射入磁场；①若轨迹半径>磁场半径当PM距离为磁场直径时，粒子出射点与入射点之间的距离最远、共有弦最长、时间最长。
透析带电粒子在匀强电场中的多解问题及成因

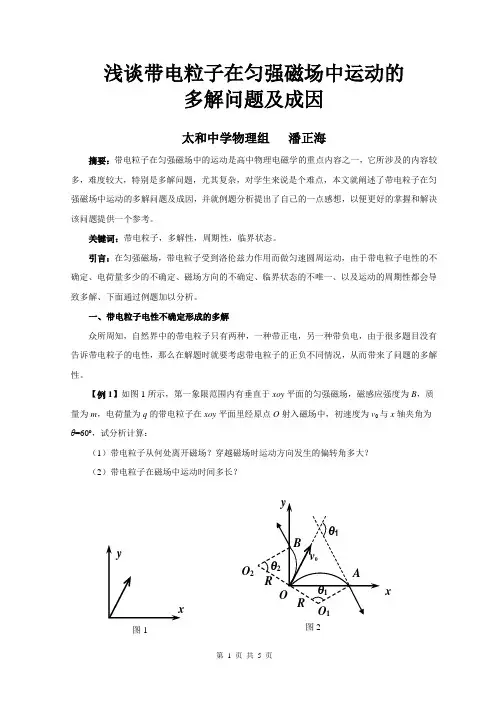

浅谈带电粒子在匀强磁场中运动的多解问题及成因太和中学物理组 潘正海摘要：带电粒子在匀强磁场中的运动是高中物理电磁学的重点内容之一，它所涉及的内容较多，难度较大，特别是多解问题，尤其复杂，对学生来说是个难点，本文就阐述了带电粒子在匀强磁场中运动的多解问题及成因，并就例题分析提出了自己的一点感想，以便更好的掌握和解决该问题提供一个参考。
