电梯门机系统

电梯门机系统简介电梯门机系统是指电梯中用于开启和关闭电梯门的机械装置。

它是电梯系统中至关重要的一部分，负责保障乘客安全、提供舒适体验并实现楼层之间的快速交通。

组成部分电梯门机系统主要由以下几部分组成：1.门操作装置：负责控制电梯门的开启和关闭。

一般包括门锁、开门按钮、关门按钮等组件。

2.门运行驱动装置：负责驱动电梯门的运行。

常见的驱动装置有电机、减速器、链条等。

3.门控制系统：通过传感器和控制器实现对门机系统的控制与监测。

常见的控制系统包括 PLC（可编程逻辑控制器）等。

工作原理电梯门机系统的工作原理通常如下：1.开门过程：当电梯到达目标楼层时，门操作装置接收到开门信号，门锁释放并启动门运行驱动装置。

门机系统会慢慢打开电梯门，直到完全打开。

2.保持开门状态：当电梯处于停靠状态时，门操作装置将维持门的开启状态，以方便乘客上下电梯。

同时，门控制系统会通过传感器监测是否有人进出电梯。

3.关门过程：在乘客进出电梯后，门操作装置接收到关门信号，启动门运行驱动装置，门机系统会慢慢关闭电梯门，直到完全关闭。

功能与特点电梯门机系统具有以下功能与特点：1.快速响应：电梯门机系统需要能够快速响应开门和关门指令，以确保乘客的安全与便捷。

2.安全可靠：电梯门机系统需要保证在乘客进出时的安全性，防止夹伤等事故发生。

3.节能环保：电梯门机系统在设计上要考虑节能和降低噪音的要求，以提高电梯系统的整体效能。

4.自动化控制：电梯门机系统通常采用自动化控制，能够根据乘客流量和实时情况对门机运行进行调整。

维护与保养为确保电梯门机系统的正常工作，需要进行定期的维护和保养工作，主要包括：1.检查门机系统的运行状态，包括开门和关门的速度、稳定性等。

2.清洁门机系统的关键部件，如门锁、传感器等。

3.检查门机系统的电气连接，确保各个组件之间的连接良好。

结论电梯门机系统是电梯系统中不可或缺的组成部分，为乘客提供了安全、快速和便捷的服务。

通过持续的维护和保养，可以确保系统的稳定运行，并提高电梯系统的整体性能。

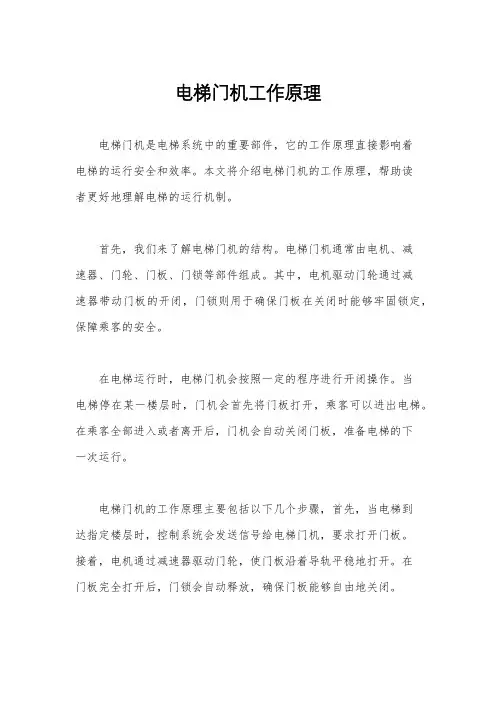

电梯门机工作原理

电梯门机工作原理电梯门机是电梯系统中的重要部件，它的工作原理直接影响着电梯的运行安全和效率。

本文将介绍电梯门机的工作原理，帮助读者更好地理解电梯的运行机制。

首先，我们来了解电梯门机的结构。

电梯门机通常由电机、减速器、门轮、门板、门锁等部件组成。

其中，电机驱动门轮通过减速器带动门板的开闭，门锁则用于确保门板在关闭时能够牢固锁定，保障乘客的安全。

在电梯运行时，电梯门机会按照一定的程序进行开闭操作。

当电梯停在某一楼层时，门机会首先将门板打开，乘客可以进出电梯。

在乘客全部进入或者离开后，门机会自动关闭门板，准备电梯的下一次运行。

电梯门机的工作原理主要包括以下几个步骤，首先，当电梯到达指定楼层时，控制系统会发送信号给电梯门机，要求打开门板。

接着，电机通过减速器驱动门轮，使门板沿着导轨平稳地打开。

在门板完全打开后，门锁会自动释放，确保门板能够自由地关闭。

当乘客进入或者离开电梯后，控制系统会再次发送信号给电梯门机，要求关闭门板。

电机会反向运转，使门轮带动门板缓慢关闭。

在门板关闭的过程中，门锁会逐渐锁定，确保门板在关闭后能够牢固地固定在电梯门洞上。

在整个开闭过程中，电梯门机会不断地接收和处理控制系统发送的信号，确保门板的开闭动作能够准确、稳定地进行。

同时，电梯门机还配备有多重安全保护装置，如红外线传感器、门板反弹装置等，以确保乘客在乘坐电梯时的安全。

总的来说，电梯门机的工作原理是通过电机驱动门轮，控制门板的开闭动作，配备多重安全保护装置，以确保电梯的正常运行和乘客的安全。

通过本文的介绍，相信读者对电梯门机的工作原理有了更深入的了解，也能更加放心地乘坐电梯。

电梯门机工作原理

电梯门机工作原理
电梯门机是电梯系统中的一个重要部件，负责打开和关闭电梯的门。

其工作原理基于以下几个关键步骤：
1. 信号接收：当电梯到达指定楼层或接收到乘客按下开门按钮的信号时，电梯门机开始工作。

这个信号会被传输到电梯门机控制系统。

2. 启动电机：电梯门机内部装有一个电机，该电机通过接收控制系统的信号，启动门机的运转。

电机会带动门体的开闭。

3. 门体行进：电梯门机上有两扇门体，分别为电梯门和轿厢门。

电梯门机的电机启动后，将开始行进。

当电梯门需要打开时，电机会将门体推向两侧，打开电梯门。

4. 限位装置：电梯门机内部安装有限位装置，用于控制门体的位置。

一旦门体完全打开或关闭，限位装置会发送信号给电梯门机控制系统，以停止电梯门机的运转。

5. 安全保护：电梯门机还配备了一些安全保护措施，例如红外线传感器或光电开关。

这些装置可以检测到门口是否有障碍物或人员，以确保电梯门的安全运行。

如果有障碍物或人员被检测到，电梯门机会立即停止运转并回退，以避免夹伤或其他意外事故发生。

通过以上工作原理，电梯门机能够可靠地打开和关闭电梯的门，方便乘客进出电梯。

奥的斯电梯OTIS_AT120_门机调试

奥的斯电梯OTIS_AT120_门机调试1. 简介本文档将介绍奥的斯电梯OTIS_AT120门机的调试步骤和方法。

门机是电梯的一个重要组成部分，其功能是控制电梯门的打开和关闭，确保乘客进出电梯的安全。

2. 调试前准备工作在进行门机调试之前，需要做一些准备工作：•获取OTIS_AT120电梯门机的调试手册和相关技术资料。

•确保所有调试工具和设备的正常运作，包括计算机、电源线、通信线等。

•确保电梯的电源和空气压力正常供应。

3. 调试步骤步骤一：连接调试设备将电脑与OTIS_AT120电梯门机连接，确保通信线正常连接。

检查调试设备是否能够正常工作，并确保所使用的调试软件与门机匹配。

步骤二：检查电源和信号线在门机调试之前，需要确保电源和信号线接线正确且无损坏。

使用万用表测试电源和信号线的电压和阻抗，确保在正常范围内。

如果有异常，需要检查接线并解决问题。

步骤三：检查门机硬件在进行门机调试之前，需要检查门机的硬件是否正常工作。

检查门机的电机、开关、传感器等是否正常，确保其能够正常运转。

步骤四：调试门机参数门机调试涉及到一些参数的调整，这些参数包括但不限于门机开门速度、门机关闭速度、开门距离、关闭距离等。

根据OTS_AT120门机的调试手册，逐个调整这些参数，确保门机的运行符合要求。

步骤五：进行功能调试功能调试是门机调试的一个重要部分，通过检测和控制门机的开门和关门动作，确保其正常工作。

在进行功能调试时，需要注意以下几点：•检查开门和关门按钮的响应是否正常，确保乘客可以方便地控制电梯门。

•检查门机在各种情况下的运行状态，包括正常运行、电源异常、通信故障等情况下的门机行为。

•检查门机在紧急情况下的应急措施，如门机故障时的故障处理方法等。

步骤六：记录和整理调试结果在调试过程中，需要及时记录和整理调试结果。

包括调试过程中的参数调整记录、问题和异常的记录以及解决方法等。

这些记录有助于后续的维护和故障排除工作。

4. 调试注意事项•在进行门机调试时，务必按照技术资料和调试手册的要求操作，避免错误操作导致的故障。

电梯门机机械结构

电梯门机机械结构电梯门机是电梯中的重要部件，负责打开和关闭电梯门，保证乘客的安全和舒适乘坐。

它的机械结构设计需要考虑多个因素，包括安全性、可靠性和便捷性。

电梯门机通常由门机、门轮、门锁、门锁座和门导轨等组成。

门机是驱动门的主要装置，它通过电动机和减速装置来实现门的开关动作。

门机通常由一对装在门上的门轮驱动，门轮可以使门在导轨上平稳运行。

门轮与门导轨之间采用滚动摩擦配合，以减小摩擦阻力，保证门的顺畅开关。

为了确保电梯门的安全性，门机还配备了门锁和门锁座。

门锁是门机的一部分，用于锁定门在关闭状态下，以防止意外开启。

门锁座则固定在电梯井道上，用于接受门锁的锁定。

当电梯运行时，门锁起到安全锁止的作用，防止乘客意外落入电梯井道。

除了上述基本部件，电梯门机还包括门导轨和门刀。

门导轨是门机的导向装置，它位于电梯井道中，用于引导门的开关动作。

门刀则位于门的两侧，用于限制门的开启范围，以保证乘客的安全。

在电梯门机的设计中，需要考虑多个因素。

首先是安全性。

电梯门机必须具备可靠的锁定和解锁机制，以确保乘客的安全。

其次是可靠性。

电梯门机需要能够经受长时间运行和频繁开关的考验，因此必须选择高质量的材料和先进的制造工艺。

最后是便捷性。

电梯门机的设计应该尽可能简洁，方便维修和保养。

随着科技的不断进步，电梯门机的设计也在不断创新。

一些先进的电梯门机采用了电子控制系统，可以实现精确的门控制，提高电梯的运行效率和乘坐体验。

此外，一些电梯门机还具备防夹功能，可以通过感应器检测是否有物体被夹住，以避免意外伤害的发生。

电梯门机作为电梯中的重要部件，其机械结构的设计需要兼顾安全性、可靠性和便捷性。

只有在这些方面都得到充分考虑和满足的情况下，电梯门机才能有效地保证乘客的安全和舒适乘坐。

随着科技的不断发展，电梯门机的设计也在不断创新，为乘客提供更好的乘坐体验。

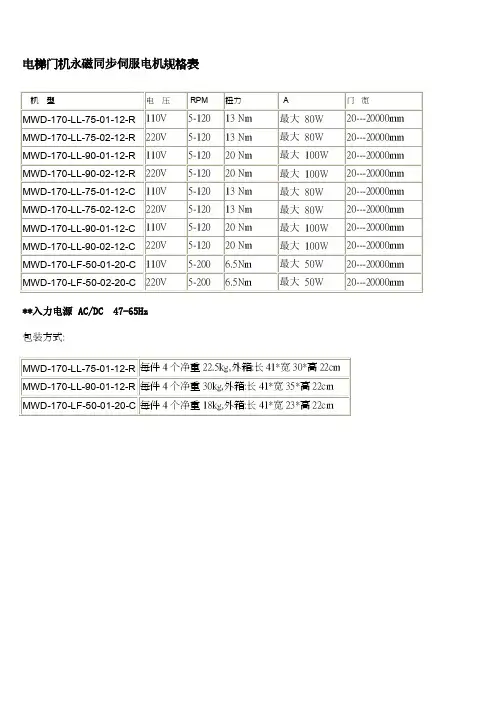

电梯门机永磁同步伺服电机规格表

电梯门机永磁同步伺服电机规格表
**入力电源 AC/DC 47-65Hz
包装方式:
代码说明:
MWD-170-LL-75-01-12-R
MWD-170-LF-50-01-20-C
MWD=电梯门电机
170=电机外径170㎜X170mm
50=电机本体厚=50㎜, 本型号附带延外输写器及接线盘,自由式的安装=卧立两用. .75=电机本体厚=75㎜
90=电机本体厚=90㎜
01=入力电源电压=110V
02=入力电源电压=220V
12=最高转速＝120 RP M
20=最高转速＝200 RPM
LL=立式固定
LF=立&卧式固定
后代码R=输出为三继电器信号接点.
后代码C=输出为三光偶藕偶合信号接点.用于微电脑主控机型.
选购配件规格表:
**订购时请指定型号
马达尺寸图
型号;MWD-170-LL-75-02-12-C 安装尺寸：
本型号特点:自由式的安装方式
可立式或贴壁也可卧式,左右边任由安装型号;MWD-170-LF-50-02-20-C 安装尺寸：。

OTIS电梯DO20004型门机控制系统调试资料

OTIS电梯DO20004型门机控制系统调试资料DO2000门机以及控制系统是非常先进的系统，被用在OTIS电梯多种型号上面，OTIS电梯比较新的梯种都采用了这种控制系统。

下面是这种门机系统的原理安装调试维修说明：第一章：关于DO2000门机系统DO2000是变频变压类型的门机，它输入输出接口逻辑控制及驱动部分都集成于一电子板中，该类型门机使用220V AC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行，门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。

第二章：自学习运行前的准备检查所有连入门机的连线（包括弧20V AC电源线）主要有下列线：P1：L1-主电源V AC中的相线PE-主接地线N-主电源220V AC中的零线P8P9P10由门机板输出到马达U，V，W三相电源P13PE-马达的接地线P2-1：EDS-与安全回路相连接，AC110V，急停信号，高电平有效P2-2：TCL-是轿顶的检修信号，AC110V，高电平有效。

P2-4：HL1-另一AC110V的接地线。

P3-1：+15V 200MA--速度传感器的+15V电源。

P3-2：T1-速度传感器反馈给门机信号1P3-3：T2-速度传感器反馈给门机信号2。

P3-4：GND-速度传感器的-15V电源。

P3-5：SHIELD ENCODER CABLE-屏蔽及接地。

P4-1：RXAOP4-2：RXBOP4-3：TXAOP4-4 ：TXBO与门机的串行通信线。

P5-1：+30VINPUT-给门机板的+30VDC工作电源。

P5-2：DOS-输出+30V ACP5-3：DOLP5-4：ISO-门区安全信号输出端号，低电平有效，最高电压为+30VDC。

P5-5：NDG/EDP-强迫关门信号输出端，最高电压为+30VDC。

电梯的轿厢、门及开门机简介

电梯的轿厢、门及开门机简介一、轿厢的分类1.按用途分类客梯轿厢、货梯轿厢、住宅梯轿厢、病床梯轿厢、汽车梯轿厢、观光梯轿厢和杂物梯轿厢。

2.按开门方式分自动门轿厢、手动门轿厢、半自动门轿厢。

3.按门结构形式分中分门轿厢、双折或三折侧开门轿厢、铰链门轿厢、直分门轿厢。

4.按轿底结构分固定轿底轿厢和活动轿底轿厢。

二、轿厢的组成及一般规定电梯轿厢是运载乘客或货物的金属箱框形装置。

其一般形状见图2-10。

1.轿厢的组成轿厢一般由轿厢架，轿底、轿壁、轿顶、轿门及开门机组成。

轿厢架由上梁、下梁、立柱、拉条等部件组成。

其作用是固定和悬吊轿厢;在上下梁两端固定有导靴，引导轿厢沿着导轨上下移动，保持轿厢在井道内的水平位置。

在下梁上装有安全钳，在电梯超速下坠时，安全钳可在限速器带动下将轿厢夹持在导轨上，在上梁上还有固定绳吊板或轿顶反绳轮，起悬吊轿厢的作用。

2.轿厢的一般规定为保证轿厢的功能满足各种使用要求，轿厢的几何尺寸有相应的要求。

各类轿厢除杂物梯外内部净高度至少为2000mm。

通常，载货电梯内部净高度为2 000mm。

乘客电梯因顶部装饰需要净高度为2400mm。

住宅电梯为满足家具的搬运内部高度一般为2400mm。

轿厢门净高度至少为2000mm。

轿厢的宽深比一般是客梯轿厢宽度大而深度较小，以利于增加开门宽度，方便乘客出入。

病床梯轿厢为满足搬运病床的需要，深度不小于2500mm，宽度不小于1600mm。

货梯轿厢可根据运载对象确定不同的宽深度尺寸。

为防止由于乘客拥挤引起超载，客梯轿厢的有效面积应予以限制，表2-1即为电梯额定载重量与轿厢最大有效面积的关系规定。

①一人电梯的最小值。

②二人电梯的最小值。

③额定载重量超过2500kg时，每增加100kg面积增加0.16m2，对中间的载重量其面积由线性插入法确定。

电梯的额定乘客数量应根据电梯的额定载重量由下述公式求得：额定载客数=额定载重量/75计算结果向下圆整到最近的整数，或按表2-2，取其中较小的数值。

电梯楼层显示及门机控制电路分析与故障诊断

• (6)电火花和电弧有些电气设备正常运行时就能产生电火花、电弧，如大容量开关、接触器触点的分、合操作，都会产生电弧和电火花。电火花温度可达数千度，遇可燃物便可点燃，遇可燃气体便会发生爆炸。
上一页下一页返回
第三节电气火灾消防知识
• 二、易燃易爆环境 • 日常生活和生产的各个场所中，广泛存在着易燃易爆物质，如石油
任务4 开关门指令无响应故障
• 教学准备
• 一、资料准备
• 1. 电梯主控制系统原理图、门机控制原理图。 • 2. 维修记录表。 • 3. 工作页。 • 4. 评价表。
• 二、工具准备
• 安全帽、工作帽、万用表、试电笔、螺丝刀（一字型、十字型各一把）。
上一页下一页返回
任务4 开关门指令无响应故障
上一页下一页返回
第三节电气火灾消防知识
• 3.保持电气设备的正常运行，防止电气火灾发生 • (1)正确使用电气设备，是保证电气设备正常运行的前提。因此应
• 从原理图（见附录图A − 9）可以看出，滚动信号的使能由抱闸接触器JBZ 常开触点控制，也就是当JBZ 线圈上电，常开触点闭合，楼层显示器ROLL 端口得到DC 24 V 有效电压，则滚动信号生效，即曳引机松闸时滚动信号生效。
上一页下一页返回
第七章电工安全用电知识
• 本章导读 • 第一节 • 第二节 • 第三节 • 第四节
上一页下一页返回
第一节安全用电知识
• 二、安全距离 • 为了保证电气工作人员在电气设备运行操作、维护检修时不致误碰
带电体，规定了工作人员离带电体的安全距离;为了保证电气设备在正常运行时不会出现击穿短路事故，规定了带电体离附近接地物体和不同相带电体之间的最小距离。安全距离主要有以下几方面: • 1.设备带电部分到接地部分和设备不同相部分之间的距离，如表71所示; • 2.设备带电部分到各种遮栏间的安全距离，如表7-2所示; • 3.无遮栏裸导体到地面间的安全距离，如表7-3所示; • 4.电气工作人员在设备维修时与设备带电部分间的安全距离，如表 7-4所示。

电梯门机工作原理

电梯门机工作原理电梯门机是电梯运行过程中关键的部件之一，它起到了保证乘客安全和顺利出入电梯的作用。

本文将介绍电梯门机的工作原理，包括电梯门的开关机制、传感器的作用以及相关控制系统的工作方式。

1. 电梯门的开关机制电梯门机主要由门扇、门轮组、导向轨道和电机等部件组成。

电梯门机的开关机制基于传动系统和控制系统的协同工作。

当电梯到达目标楼层时，控制系统会发送信号给门机的电机，通过传动系统的传动，门轮组开始旋转，带动门扇向两边打开或关闭。

门机的电机通常采用交流电机或直流电机，根据不同的电梯类型和设计要求使用。

2. 传感器的作用为了确保乘客的安全和顺利进入电梯，电梯门机配备了多种传感器。

这些传感器能够感知到外界条件，如人体、障碍物等，从而对电梯门的开关机制进行控制和保护。

2.1 光幕传感器光幕传感器是电梯门机中广泛使用的传感器类型之一，它通过红外线等辐射信号感知门口区域是否有物体进入。

当有物体进入时，光幕传感器会通过信号传输给控制系统，控制系统将立即停止门扇的移动，以防止夹伤或其他意外情况的发生。

2.2 接近开关传感器接近开关传感器也是一种常见的电梯门机传感器，它主要用于检测门扇是否完全关闭。

接近开关通常安装在门轮组或门扇的顶部或底部，并通过控制系统监测门扇的位置。

当门扇完全关闭时，接近开关传感器会发送信号给控制系统，以确保门扇的安全性和密封性。

3. 控制系统的工作方式电梯门机的控制系统起着至关重要的作用，它能够感知并响应外界信号，保证电梯门机的正常运行。

控制系统通常由微处理器、程序控制器和相关的电气元件组成，其工作方式如下： - 接收信号：控制系统接收来自外界的信号，如乘客按下楼层按钮、传感器检测到物体等。

- 处理信号：控制系统根据接收到的信号进行处理，并作出相应的判断和决策，如是否开门、是否停止等。

- 发送指令：控制系统将处理后的指令发送给电梯门机的电机和传动系统，以控制门扇的移动。

- 监控状态：控制系统持续监控电梯门机的状态，如门扇位置、故障检测等，以确保电梯的正常运行和乘客的安全。

电梯门机工作原理

电梯门机工作原理导言电梯门机作为电梯系统的一个重要组成部分，主要负责开启和关闭电梯门的运行。

了解电梯门机的工作原理对于电梯的正常运行和安全至关重要。

本文将介绍电梯门机的工作原理，包括其组成部分和各个部件的功能。

组成部分电梯门机由下列主要组成部分构成：1.门机控制器：负责接收和处理来自电梯控制系统的指令，并控制门机的运行。

2.门机驱动系统：包括门机电机和相应的传动装置，用于控制门机的运动。

3.门机门体：由门板、门盖和门体框架组成，用于开启和关闭电梯门。

工作原理电梯门机的工作原理如下：1.接收指令：门机控制器从电梯控制系统接收开门和关门指令。

2.信号处理：门机控制器根据接收到的指令进行相应的信号处理，确定门机的运行状态。

例如，当接收到开门指令时，门机控制器会发出信号给门机驱动系统启动门机的开门运动。

3.门机运动：门机驱动系统根据门机控制器发出的信号控制门机的运动。

门机电机驱动门机传动装置的运动，从而带动门板和门盖的开闭。

4.安全保护：门机控制器还负责监测门机的运行状态，以确保乘客和物品的安全。

例如，如果门机在开门或关门过程中遇到阻力，则门机控制器会发出信号停止门机的运动，并发出警报。

5.故障保护：门机控制器还可以监测门机的故障状态，并根据情况采取相应的措施。

例如，如果门机电机出现故障，门机控制器会停止门机的运动，并通知维修人员进行维修。

门机驱动系统门机驱动系统是电梯门机的核心部分，它由门机电机和传动装置构成。

门机电机门机电机是门机驱动系统的动力源，它的主要功能是提供动力来驱动门机的运动。

门机电机通常是一种交流感应电动机，功率适中，能够满足门机的运行需求。

传动装置传动装置位于门机电机和门机的连接处，它的主要功能是将门机电机的转动动力传递给门机的运动部件。

传动装置通常采用齿轮或皮带传动的方式，具有传动平稳、噪音低、寿命长等特点。

门机门体门机门体是电梯门机的可见部分，它由门板、门盖和门体框架组成。

门板门板是门机门体的主要开闭部分，它通常由金属或玻璃制成，具有较高的强度和耐用性。

蒂森电梯F9门机

ThyssenKrupp Elevator 蒂森克虏伯电梯A Company ofThyssenKruppElevator AGF9门机目前，德国蒂森工厂推出F9 门机用于取代F5门机。

F9在性能上更优于F5门机，是F5门机的更新产品，解决了F5门机的不足之处，而且更容易使用，增加了F9门机有自学习功能，可不通过调试仪对门系统进行教入。

F9 门机取消了“diagnostic 1”的接口，而采用有自学习功能或RS232接口通过PC机程序更改参数和设置（“diagnostic 6”的接口）。

A 机械安装：与F5门机的安装方式完全一致，安装尺寸与F5门机一致，不需改变任何结构就可替换F5门机。

只在机械尺寸稍有差别。

B 电气方面一 F5 门机与F9门机接线比较表F5 门机 F9门机Impulsgeber Integriert IntegriertAnsteuersignale: TU/TO/TUL/ Freigabe Insp.X2 （X5）6pol .Phoenix1=+24v(+0v)2=+0v(+24v)3=TU4=TO5=TUL6=Insp.X26pol .RM 3.811=+24v(+0v)2=+0v(+24v)3=TU4=TO5=TUL6=Insp.Ausgangssignale TSU/TSOX3(X6)4pol.Phoenix1=TSU2=TSO3=Sonderausg.1+4= Sonderausg.1-X34pol.RM 3.811=TSU2=TSO3=Ausgang 34= Eingang 5CAN DiagnosegeratX4 1=X5-1;X5-2 2=X5-1;X5-2 3=CAN-L4=CAN-H5=+24V CAN 6= 0V CANCAN Anschluss: CAN-H/CAN-LX5(X1)3=CAN-L4=CAN-HX51=X4-1;X4-22=X4-1;X4-23=CAN-L4=CAN-HNetzanschluss X73pol Phoenix1=N2=PE3=LX7 3pol RM 7,5 1=N2=PE3=LMotoranschluss Direktanschluss Direktanschluss RS232 X6(X2) X6 Inspektionstaster Direktanschluss Direktanschluss Diagnosegerat 1 Vorhanden Nicht Vorhanden RS 485 Nicht Vorhanden X25二 F9 门机端子布置图三自动教入功能1 几个设定环境点开关1 设为位置 1开关2 设为位置 2跳针J3 打开(没跳也可行)2 注意关门速度教入必须在平均动能小于10J时才可调。

电梯门机报告

电梯门机报告
报告人：xxx 公司电梯维保员
日期：xxxx年x月x日
报告内容：
本次维保工作的重点是对电梯门机进行检修和维护，以下是报告内容：
一、检查电梯门机运行情况
在本次维保工作中，我们对电梯门机的运行情况进行了全面的检查和评估。

我们发现，电梯门机的运行状态良好，没有出现异常故障。

但是我们还是对电梯门机进行了彻底的清洁和维护，以确保其正常运行。

二、对电梯门机进行维护和保养
在维保过程中，我们对电梯门机进行了全面的维护和保养。

我们首先清洗了电梯门机的外部表面，并对其内部部件进行了检查和清理。

我们还对电梯门机的润滑油进行了更换和加注，以确保其在运行过程中不会出现断电等故障。

三、对电梯门机的安全性能进行测试
我们在维保过程中，还对电梯门机的安全性能进行了测试。

我们进行了开关门测试，以确保电梯门机在运行过程中能够顺畅地开启和关闭，同时能够及时停止运行。

我们还对电梯门机的安全装置进行了测试，以确保其在紧急情况下能够及时停止运行，保障乘客的安全。

四、提出建议和意见
在本次维保工作中，我们针对电梯门机的维护和保养提出如下建议和意见：
1.日常维护工作要做到位，及时清洗和保养电梯门机，防止灰尘和杂质对其运行过程造成影响。

2.加强电梯门机的保养工作，定期更换润滑油和清理内部部件，保证其正常运行。

3.加强对电梯门机的安全性能测试，确保其运行过程中安全可靠。

以上是本次维保工作的报告内容，希望能够得到您的认可和支持。

如果您有任何意见和建议，欢迎随时向我们反馈，我们将尽
力改进和完善工作，为乘客提供更加安全、可靠的乘坐体验。

电梯门机工作原理

电梯门机工作原理1. 导言电梯门机是电梯系统中一个重要的组成部分，它负责打开和关闭电梯舱门。

在电梯运行过程中，电梯门机需要稳定地运行并确保乘客的安全。

本文将介绍电梯门机的工作原理，从电梯门的开启、关闭、控制等方面进行详细的解析。

2. 电梯门的结构电梯门主要由门叶、门框、门套等部分组成。

门框固定在电梯井道壁上，而门叶是连接在门框上进行开启和关闭操作的部分。

门套则位于门叶的边缘，起到密封作用，以便保持电梯舱内的温度和噪音。

3. 电梯门机的工作原理3.1 电梯门的开启电梯门的开启通常由两个步骤完成：门叶的打开和门套的滑动。

•门叶的打开：门叶打开时，电梯门机通过控制门叶上的门锁释放门叶，然后门叶沿着门框上下移动，使得电梯舱门开启。

•门套的滑动：在门叶打开的同时，门套也会沿着门框上下滑动，以确保门套与门叶紧密贴合，并提供良好的密封效果。

3.2 电梯门的关闭电梯门的关闭也分为两个步骤：门叶的关闭和门套的复位。

•门叶的关闭：门叶在关闭过程中，电梯门机会通过控制门锁重新锁定门叶，然后门叶沿着门框上下移动，最终将电梯舱门关闭。

•门套的复位：在门叶关闭的同时，门套也会复位到门框上，以确保电梯舱门关闭后门套与门叶仍然贴合，并保持密封状态。

3.3 电梯门的控制电梯门机的控制主要通过电梯控制系统实现。

电梯控制系统接收来自乘客或电梯外部按钮的信号，控制电梯门的开启和关闭。

具体流程如下：1.接收开门信号：当乘客按下电梯内部或楼层上的开门按钮时，电梯控制系统接收到相应的信号。

2.解锁门叶：电梯控制系统释放门叶上的门锁，使得门叶可以打开。

3.开门延时：电梯门机在门开启后，通常会有一个开门延时，以便乘客进出电梯舱。

4.关闭门叶：在开门延时结束后，电梯控制系统会发送关闭门叶的信号给电梯门机。

5.门叶关闭检测：电梯门机检测门叶是否完全关闭，如果门叶没有完全关闭，电梯门机会重新运行门叶的关闭操作。

6.门套复位：在门叶完全关闭后，门套会复位到门框上，确保门套与门叶贴合。

电梯门机说明书

变频电梯门机目录前言1. 注意事项分类1.1 安装 41.2 接线 41.3 运行 51.4 维护、检查和部件更换 51.5 其他 61.6一般注意事项 61.7使用时需要特别注意的问题 62. 安装2.1 注意事项72.2 变频器外观及尺寸图82.3 输入接线(控制电路端子) 92.4CAN 总线和输出端子接线92.5 电源接线102.6 控制端子说明102.7 门机接线图113. 接线方法3.1 接线时的注意事项124. 操作器部分4.1 操作器视图及各部分的名称124.2 各部分的详细功能13 4.3 菜单参数格式说明13 4.4 显示屏参数说明144.5 操作器操作实例155. 门机调试的具体步骤5.1 调整门机前的假设165.1.1 运行前参数检查165.1.2 门机检修试运行175.1.3 门机开、关门限位输出信号极性调整185.1.4 门机开门宽度测定185.1.5 关门极限位置、关门慢速1 减速位置设置185.1.6 开门极限位置、开门慢速1 减速位置设置195.1.7 关门速度调整195.1.8 关门减速、关门启动距离、同步门门刀开始打开距离调整225.1.9 开门速度调整225.1.10 开门减速、开门启动距离调整225.1.11 开、关门加减速时间调整225.1.12 其他参数的调整226. 门机控制器出厂前参数数据设置步骤6.1 门机控制器数据初始化操作23 6.2 控制器零点电流值设定（F1104、F1105）23 6.3 电机接线U（红色）、V（白色）、W（黑色）的确定236.4 门机开、关门限位开关，极性的设定24 6.5 永磁同步电机正、反向磁极位置测定246.5.1 电机正转磁极位置测定246.5.2 电机反转磁极位置测定257. 功能参数表258. 参数说明29前言我公司生产的NSFC01-02 型控制器是针对电梯门的一种专用变频门控制器，变频部分采用先进的速度闭环矢量控制算法，具有控制精度高，运行曲线平滑，舒适度好的特性。

电梯门机标准安装方式

电梯门机标准安装方式下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!电梯门机是电梯在运行过程中能够快速、平稳地开启和关闭的装置，是电梯运行中非常重要的组成部分。

日立电梯SF 同步门机系统手册

控制板SF2-DSC-1000C 驱动板SF2-DSC-1000D 同步电机SF2-DSC-1000M 图1 图2 图3
图4
图5
SF2-DSC门机系统开关门时间参数
门机在不同速度和不同门宽情况下，开关门的时间如下表1所示，门机出厂默认中速。

中速低速超低速速度 (s)
KEY1KEY2KEY3KEY4
外部信号输入JD 信号输出JF 外部24V 或48V
电源输入JE
110V 电源输入JC 图6
主回路端口
端口编号端口名称及功能说明
备注
图7 图8
图9
图10 图11
图12
（2）光幕在轿门的走线方式和其它光幕一致，但光幕的接头采用WAGO端子头，发射端为两位，接收端为三位，只需将WAGO端子头分别接到驱动板上的JG、JH的WAGO插接座即可完成光幕的接线。

不应用一体化光幕时，JG、JH接口悬空。

安装分别如图13、14、15所示。

图13 图14 图15
图16
图18 图17
图19
操作面板的按键功能表：
名称
在查询或修改参数时，返回上一步操作。

电梯门机调试说明书

目录1．注意事项 (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

2．确认输入电源处于完全断开的情况下,才能进行配线作业。

3．不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4．将控制器的接线地端子可靠接地，否则有触电危险。

5．通电情况下,不要用手触摸控制端子,否则有触电危险。

6．在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。

7．防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。

8．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物的危险。

2、控制端子第1～7号端子请连接无电压接电信号或开路集电极信号。

信号端电压为＋12VDC ,输入公共端8为负。

3、按键名称和基本操作3、2 按键基本操作以改变参数P05为15为例：按键次序显示内容注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端5、开关门过程说明5、1 开门过程1、以力矩提升为P05、加减速时间为d28，频率 d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。

2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。

高速段频率一般设置为一段即设置参数d17=d19。

3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目标值为 d20进入开门低速运行。
