压力传感器的应用与选型
压力传感器的应用与选型
压力传感器的应用与选型压力传感器主要用于检测流体或固体的压力，并能进行信号远传。
它是工业实践中最为常用的一种传感器，常常作为一种自动化控制的前端元件，因此其广泛应用于各种工业自控环境，包括石油化工、造纸、水处理、电力、船舶、机床和公用设备等行业。
压力传感器分类压力传感器的类型非常多，目前应用比较常见的包括压阻式压力传感器和压电式压力传感器两种。
压阻式压力传感器压阻式压力传感器的工作原理是当压敏电阻受压后产生电阻变化，通过放大器放大并采用标准压力标定，即可进行压力检测。
压阻式压力传感器的性能主要取决于压敏元件（即压敏电阻）、放大电路，以及生产中的标定和老化工艺。
●应变片在目前的压力传感器封装工艺中，通常可以将压阻式敏感芯体做得体积小巧、灵敏度高，而且稳定性好，并将压敏电阻以惠司图1 压力传感器的惠司通电桥通电桥形式与应变材料（通常为不锈钢）结合在一起，（如图1所示）这样一来，就能确保压阻式压力传感器过载能力强和抗冲击压力强。
该类传感器适合测量高量程范围的压力变化，尤其在1Mpa以上时，线性很好，精度也很高，并适合测量与应变材料兼容的各类介质。
●陶瓷压阻在结构上，该类传感器将压敏电阻以惠司通电桥形式与陶瓷烧结在一起（如图2所示）。
其过载能力较应变片类低一些，抗冲击压力较差，但灵敏度较高，适合测量50Kpa 以上的高量程范围，而且耐腐蚀，温度范围也很宽。
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，可以和应变式传感器相兼容。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40～135℃，而且具有测量的高精度、高稳定性。
电气绝缘程度大于2kV，输出信号强，长期稳定性好。
薄膜压力传感器选型标准
薄膜压力传感器选型标准薄膜压力传感器是一种广泛应用于工业自动化、医疗设备、汽车电子等领域的传感器。
在选型时，需要考虑多个因素，以确保传感器能够满足应用需求。
下面介绍薄膜压力传感器选型的标准。
1. 测量范围测量范围是指传感器可以测量的压力范围。
在选型时需要根据应用场景确定所需的测量范围。
如果测量范围过小，则无法满足实际需求；如果测量范围过大，则会浪费成本。
因此，需要根据实际需求选择合适的测量范围。
2. 精度精度是指传感器输出值与实际值之间的误差。
在选型时需要根据应用场景确定所需的精度。
如果精度要求较高，则需要选择精度较高的传感器；如果精度要求较低，则可以选择精度较低的传感器。
需要注意的是，精度越高的传感器成本越高。
3. 稳定性稳定性是指传感器输出值在长时间使用中的变化情况。
在选型时需要选择具有良好稳定性的传感器，以确保长期稳定运行。
需要注意的是，稳定性与环境因素密切相关，因此需要根据应用环境选择合适的传感器。
4. 响应速度响应速度是指传感器从受到压力变化到输出结果的时间。
在选型时需要根据应用场景确定所需的响应速度。
如果响应速度要求较高，则需要选择响应速度较快的传感器；如果响应速度要求较低，则可以选择响应速度较慢的传感器。
5. 耐压能力耐压能力是指传感器能够承受的最大压力。
在选型时需要根据应用场景确定所需的耐压能力。
如果耐压能力要求较高，则需要选择耐压能力较强的传感器；如果耐压能力要求较低，则可以选择耐压能力较弱的传感器。
6. 环境适应性环境适应性是指传感器在不同环境条件下的适应能力。
在选型时需要根据应用环境确定所需的环境适应性。
如果应用环境较恶劣，则需要选择具有良好环境适应性的传感器。
7. 成本成本是指传感器价格及使用成本。
在选型时需要根据实际预算确定所需的成本范围。
如果预算充足，则可以选择性能更好的高端产品；如果预算有限，则可以选择性价比更高的产品。
综上所述，薄膜压力传感器选型需要考虑多个因素，包括测量范围、精度、稳定性、响应速度、耐压能力、环境适应性和成本等。
机械系统中的传感器选型与应用
机械系统中的传感器选型与应用现代机械系统中，传感器扮演着至关重要的角色。
传感器能够感知和测量各种物理量，将其转化为机器可以理解和处理的电信号。
传感器的选型和应用对于机械系统的性能和功能至关重要。
本文将探讨机械系统中传感器的选型和应用，并提供一些实用的指导。
一、传感器的种类在机械系统中，常见的传感器种类包括光电传感器、压力传感器、温度传感器、加速度传感器、位移传感器等。
每一种传感器都有其特定的功能和应用领域。
1. 光电传感器：光电传感器是一种能够感知物体存在或通过的传感器。
它由发光二极管和光敏电阻组成，可以通过测量光敏电阻的电阻值变化来判断物体是否存在。
2. 压力传感器：压力传感器用于测量气体或液体的压力。
常见的压力传感器包括压阻式传感器和压电式传感器。
其工作原理是通过感受介质压力对传感器内部元件的变形，并将其转化为电信号。
3. 温度传感器：温度传感器用于测量物体的温度。
常见的温度传感器包括热电偶和热敏电阻。
热电偶通过测量两个不同材料的温度差产生电压信号，而热敏电阻则是利用电阻与温度的关系来实现温度测量。
4. 加速度传感器：加速度传感器用于测量物体的加速度或振动。
常见的加速度传感器有压阻式加速度传感器和压电式加速度传感器。
其工作原理是通过感受质量加速度对传感器内部元件的变形，并将其转化为电信号。
5. 位移传感器：位移传感器用于测量物体的位移或运动状态。
常见的位移传感器包括电感位移传感器和光电编码器。
电感位移传感器利用电感线圈与金属目标之间的非接触式感应来测量位移，而光电编码器则是通过感受光栅或编码盘的运动来测量位移。
二、传感器选型的考虑因素在选型传感器时，需要考虑以下几个因素：1. 测量范围：根据具体的应用需求，选择和系统所需测量范围匹配的传感器。
如果测量范围过小或过大，将影响传感器的准确性和灵敏度。
2. 精度和分辨率：根据精度要求，选择具有足够高的精度和分辨率的传感器。
精度越高，测量结果越准确。
压力传感器应用场景
压力传感器应用场景
压力传感器在很多不同的应用场景中都能发挥重要作用。
以下是一些常见的压力传感器应用场景：
1. 工业自动化：压力传感器常用于监测和控制工业过程中的液体或气体的压力，例如监测管道中的液位或气体压力，以确保流程的稳定性和安全性。
2. 汽车工业：压力传感器通常用于测量和监测汽车发动机中的油压、水压、燃油压力以及制动系统中的气压等参数，以确保引擎和制动等系统的正常运行。
3. 医疗设备：压力传感器广泛用于各种医疗设备中，例如呼吸机、血压计、注射泵等。
它们可以监测患者体内的血压、心率以及气道内的气压等参数。
4. 消费电子产品：压力传感器也在消费电子产品中得到应用，例如智能手机中的指纹传感器，它通过感知用户手指的压力来进行解锁。
5. 空调与供暖系统：压力传感器可用于监测空调和供暖系统中的冷却剂的压力，并通过调节系统的工作来维持恒定的温度。
6. 飞机与航天器：压力传感器在飞机和航天器中起着关键作用，能够检测机舱内外的气压以及航空器的姿态，以确保飞行安全。
7. 环境监测：压力传感器用于监测环境中的大气压力和气压变
化，帮助气象学家预测天气变化和气候趋势。
总体来说，压力传感器在许多不同的行业和应用中都是一种非常重要的测量和监测设备。
《压力传感器》课件
压力传感器的维护与保养
定期检查
定期检查压力传感器的外观、连接线路和电 源等，确保其正常工作。
清理与保养
根据需要，定期清理压力传感器的表面污垢 和杂物，保持其清洁状态。
校准与调整
定期对压力传感器进行校准和调整，以确保 其测量精度和稳定性。
更换损坏元件
如发现压力传感器内部元件损坏，应及时更 换，以避免影响其正常工作。
根据精度要求选择
根据实际应用对测量精度的要求，选 择具有适当分辨率和误差范围的压力
传感器。
根据测量范围选择
根据所需测量的压力范围，选择量程 合适的压力传感器，以确保测量精度 和稳定性。
根据环境因素选择
考虑使用环境的影响因素，如温度、 湿度、振动等，选择能在恶劣环境下 稳定工作的压力传感器。
压力传感器的安装与使用
多功能化
在微型传感器中集成多种功能模块， 如温度、湿度等，实现多参数测量。
无线压力传感器的发展趋势
无线通信技术
采用无线通信技术，实现传感器与接收器之 间的数据传输，提高监测系统的灵活性和可 靠性。
能量管理
优化传感器能量管理技术，提高传感器续航 能力和稳定性，满足长期监测需求。
THANKS
感谢观看
压力传感器的分类
01
根据工作原理，压力传感器可分为电阻式、电容式、电感式和 压电式等类型。
02
根据输出信号，压力传感器可分为模拟输出和数字输出两种类
型。
根据使用环境，压力传感器可分为工业、医疗、气象、航空航
03
天等类型。
压力传感器的应用领域
压力传感器广泛应用于工 业自动化、智能家居、医 疗设备、汽车电子等领域。
03
CATALOGUE
压力传感器 应用场景
压力传感器应用场景
压力传感器在各种应用场景中发挥着关键的作用，其主要功能是测量、监测和传递压力信息。
以下是一些常见的压力传感器应用场景：
汽车工业：在汽车中，压力传感器用于测量发动机油压力、制动系统压力、轮胎压力等，以确保汽车的安全性和性能。
医疗领域：在医疗设备中，压力传感器用于测量血压、呼吸机的气道压力、液体输送系统的压力等，为医生提供患者健康状况的重要数据。
工业自动化：在工业自动化中，压力传感器被广泛用于监测液体或气体的压力，用于控制和调整流程，确保生产过程的稳定性和效率。
空调和制冷系统：压力传感器用于监测制冷系统中的制冷剂压力，以确保系统的正常运行和高效性能。
消费电子：在智能手机、平板电脑等设备中，压力传感器可以用于测量海拔高度、气压等，为一些导航、天气预测和健康监测应用提供数据支持。
环境监测：在气象站、空气质量监测站等场合，压力传感器用于测量大气压力，帮助进行气象和环境监测。
航空航天：在航空和航天领域，压力传感器用于测量飞机和宇航器的大气压力，为导航和高度控制提供关键数据。
石油和天然气行业：压力传感器被广泛用于石油和天然气勘探、生产和输送系统中，用于监测管道中的压力和流量。
水处理和污水处理：在水处理过程中，压力传感器用于监测水流、水位和管道中的压力，以确保水处理系统的正常运行。
这些场景只是压力传感器应用的一部分，随着技术的发展，压力传感器在不同领域的应用将继续扩展。
压力传感器选型原则
压力传感器选型原则
压力传感器是一种用于测量压力的装置，广泛应用于工业控制、汽车工程、医疗设备和其他领域。
在选择合适的压力传感器时，有
一些重要的原则需要考虑。
本文将介绍压力传感器选型的原则。
1. 测量范围，首先要确定需要测量的压力范围。
不同的应用需
要不同范围的压力传感器，因此需要根据具体的测量要求来选择合
适的传感器。
2. 精度要求，对于一些需要高精度的应用，如医疗设备或实验
室仪器，需要选择具有较高精度的压力传感器。
而对于一些工业控
制应用，精度要求可能没有那么高。
3. 环境条件，考虑传感器将要使用的环境条件，例如温度、湿度、腐蚀性气体等。
选择能够适应这些环境条件的传感器，以确保
其可靠性和稳定性。
4. 响应时间，对于一些需要快速响应的应用，如汽车制动系统，需要选择具有较短响应时间的传感器。
5. 安装要求，考虑传感器的安装方式和空间限制，选择适合的尺寸和安装方式的传感器。
6. 成本考虑，最后要考虑成本因素，选择符合预算的传感器，并在性能和成本之间做出权衡。
总之，选择合适的压力传感器需要综合考虑测量范围、精度、环境条件、响应时间、安装要求和成本等因素。
只有根据具体应用的要求来选择合适的传感器，才能确保其能够正常工作并满足实际需求。
流体力学实验装置的压力传感器的选择和校准
流体力学实验装置的压力传感器的选择和校准在流体力学实验中，压力传感器是非常重要的装置，用于测量流体中的压力变化。
选择和校准合适的压力传感器对实验的准确性和稳定性起着至关重要的作用。
本文将探讨流体力学实验装置中压力传感器的选择和校准方法。
选择合适的压力传感器是保证实验数据准确性的关键。
首先，需要考虑传感器的测量范围是否覆盖实验中液体或气体的压力范围。
其次，传感器的灵敏度和精度也是选择的重要因素，需要根据实验要求进行相应的选择。
此外，传感器的材质和耐受性也需要考虑，以确保在特定实验环境下能够正常工作。
在选择合适的压力传感器后，必须进行校准以保证测量结果的准确性。
校准过程可以分为零点校准和满量程校准两个步骤。
零点校准是通过调节传感器输出来保证零点位置的准确性。
而满量程校准则是通过给定不同压力下的标准值进行比对，来确定传感器整个测量范围的准确性。
在校准过程中，需要注意以下几点。
首先，校准应在恒定温度和大气压环境下进行，以避免外部因素对校准结果的影响。
其次，校准仪器的选择也是至关重要的，应选择准确可靠的仪器进行校准。
最后，在校准过程中要仔细记录每一步的操作，并将校准结果进行标定，以便后续实验使用时能够准确读取数据。
总的来说，选择和校准流体力学实验装置中的压力传感器是确保实验数据准确性的重要环节。
合理选择合适的传感器，并通过严谨的校准过程，可以保证实验结果的可靠性，为流体力学领域的研究提供有力支持。
希望本文的内容能够对相关领域的研究者提供一定的参考和帮助。
流体力学实验装置的压力传感器选型与应用技巧
流体力学实验装置的压力传感器选型与应用技巧在流体力学实验中，压力传感器是一种至关重要的设备，用于测量流体在管道、泵站、阀门等部位的压力变化。
正确选择和应用压力传感器对于实验结果的准确性和稳定性至关重要。
本文将重点介绍流体力学实验装置中压力传感器的选型原则和应用技巧，希望对相关领域的研究人员提供一定的指导和帮助。
一、压力传感器选型的原则1. 测量范围：首先要根据实验需要确定所需测量的压力范围，选择传感器的测量范围要覆盖实验中可能出现的最大和最小压力值，以确保传感器在实验过程中的准确度和稳定性。
2. 精度要求：根据实验对压力测量的精度要求，选择相应精度等级的压力传感器，一般可根据实验的精度要求选择0.5%、0.2%、0.1%等级的压力传感器。
3. 工作环境：考虑实验现场的工作环境，如温度、压力、介质等因素，选择具有良好抗干扰能力和适应能力的压力传感器，确保其正常工作并准确输出数据。
4. 反应时间：根据实验对传感器响应速度的要求，选择具有较快响应时间的压力传感器，以确保准确捕捉实验中瞬时的压力变化。
5. 安装要求：考虑传感器的安装方式和接口类型，选择适合实验装置的压力传感器，并确保安装牢固、连接正确，避免因安装不当而导致的误差。
二、压力传感器的应用技巧1. 校准和调零：在使用压力传感器之前，需要进行校准和调零操作，确保传感器的零点和满量程输出值准确，避免测量误差。
2. 防止过载：在使用压力传感器时要注意避免超过其最大测量范围，以免损坏传感器或导致测量数据失真。
3. 定期检测：定期检查和维护压力传感器，保持其灵敏度和稳定性，及时发现并解决故障问题，确保实验数据的可靠性和准确性。
4. 避免震动：在实验过程中要避免冲击和振动，保持传感器的稳定性和准确度，避免因震动造成的压力测量误差。
5. 数据处理：对传感器输出的数据进行合理处理和分析，去除干扰信号和噪声，提取有用信息，得出准确可靠的实验结果。
通过正确选择和应用压力传感器，可以有效提高流体力学实验的数据准确性和稳定性，为相关研究和应用提供可靠的参考。
压力传感器的选型要点
压力传感器的选型要点随着现代测量和自动化技术的发展，压力传感器的用量每年以20 %的速度增长。
目前市场上的压力传感器品种繁多，规格及技术性能不一，价格差别也很大。
摆在使用者面前的问题是，应选用怎样的压力传感才能满足需要？哪些指标是最重要的？应考虑哪些问题？这就涉及到传感器的选用。
选用的原则便是以最经济的价格买到满足其用途、压力量程、精度要求、温度范围、电和机械要求的压力传感器。
传感器装到设备上后，运行正常、稳定，测量准确。
以下是选用压力传感器时必须考虑的几个重要方面。
1. 用途由于结构不同，压力传感器可以分为测定绝对压力、对大气的相对压力和差压。
测定绝对压力时，传感器内自身带有真空参考压，所测压力与大气压力无关，是相对于真空的压力。
对大气的相对压力是以大气压力为参考压，因此传感器弹性膜一侧始终与大气是连通的。
由于大气压力与离地面的高度、四季中大气中水汽含量的变化以及不同地点和组成大气的各种气体的含量的变化有关。
因此，所测得的相对压力便与上述因素有关。
此外，还可从传感器弹性膜两侧分别导人流体压力，这样能测定流体不同地点或流体间的差压。
针对不同用途应选用不同结构的压力传感器。
2.压力量程范围压力传感器的压力适用范围是分级的。
这是因为压力传感器的弹性膜承受流体压力有一个限度。
这就是通常所说的耐压极限，超过此极限弹性膜便破裂了。
一般来说，每一传感器都有20 - 300 %的过压能力。
因此，产品说明书上的压力最大量程为耐压极限的30 - 80 %. 选用过高的压力量程是不必要的。
压力量程的选用应主要考虑三个方面的因素：即传感器的最大过压能力、精度与压力量程的关系和传感器的价格与压力量程的关系。
对于传感器的最大过压能力，传感器承受静压力与动压力情况下是有很大区别的。
后者往往会出现冲击压力，甚至冲击波。
冲击压力远高于静压力。
如果选用的最大工作压力量程是指静压力的话，传感器在承受动压力时，应选用较大的过压能力。
压力传感器的分类及应用原理
压力传感器的分类及应用原理1.压阻型压力传感器：压阻型压力传感器是最常见的一种类型。
它基于电阻的变化来测量压力。
传感器内部有一层薄膜或弹簧，在受到压力后，薄膜或弹簧的形变会引起电阻值的变化。
测量电路可以通过测量电阻值的变化来推断压力的大小。
压阻型压力传感器具有简单、可靠的特点，广泛应用于工业控制、汽车行业等领域。
2.容积型压力传感器：容积型压力传感器利用物体受力后体积的变化来测量压力。
传感器内部有一个容积随压力变化的腔室，当腔室受到压力时，体积发生变化，通过测量体积的变化来推断压力的大小。
容积型压力传感器具有高精度、广泛测量范围和可靠性高的优点，应用于航空航天、石油化工等领域。
3.集成气压传感器：集成气压传感器是一种基于硅微加工技术制造的压力传感器。
它采用微电子制造工艺，在硅片上制作出细微的结构，通过这些结构的形变量测压力。
集成气压传感器的特点是小巧、高精度，适用于便携式设备和智能穿戴设备等领域。
4.电容型压力传感器：电容型压力传感器是利用电容的变化来测量压力。
传感器内部有两个带电板，当受到压力时，板间距发生变化，进而导致电容值的变化。
通过测量电容值的变化可以推断压力的大小。
电容型压力传感器具有高灵敏度和高精度的优点，广泛应用于医疗设备、环境监测等领域。
压力传感器具有广泛的应用领域，包括但不限于工业自动化、汽车行业、医疗设备、航空航天等。
在工业自动化中，压力传感器用于测量液体或气体的压力，监控设备的工作状态。
在汽车行业中，压力传感器被广泛应用于发动机控制、轮胎压力监测等方面。
在医疗设备中，压力传感器可用于血压测量、人工呼吸机等。
在航空航天领域，压力传感器用于飞机的气压监测、气动控制等。
总之，压力传感器根据其测量原理和应用场景的不同，可以分为压阻型、容积型、集成气压型和电容型等多种类型。
这些传感器的工作原理各有不同，但都可用于测量物体的压力。
压力传感器在工业和生活中有着广泛的应用，为各个领域的控制和监测提供了重要的技术支持。
压力传感器使用说明书
压力传感器使用说明书1211131000/100110141100/11019158167176185194203212221一．仪表选型注1：标准型:仪表出厂前具有继电器输出和电压脉冲输出。
注2：如果仪表选串行通讯口，报警只能选该型号。
二．接线图电源报警2（-）AC90-260V （+）RS484报警3（-）通讯SSR 输出-（+）（D2）24V/20mA +电流互感器输入继电器AC5A 4-20mA 输出+报警1或热电偶PT100第二输出（带PD ）安装尺寸（面板安装）1000/10011100/110150145+0.692+0.845+0.692+0.892+0.845+0.6深100mm深100mm深105mm注：为确保安装正确，请参阅英文版手册中的注意事项和警告。
三．功能说明1)输入种类热电偶：K、J、N、S、R、T热电阻：PT100电压：0-50mv，10-50mv电流：0-20mA，4-20mA，0-10mA(电流输入需在输入端并接2.5Ω或5Ω精密电阻)电流互感器输入2)输出输出1：继电器：端子额定电流5A/220VacSSR：24V/20mA电压脉冲DC输出：4-20mA输出2：用报警输出1，通过软件组态改为PD控制功能3)报警功能报警1可以带PD控制，触点电流5A报警2和3触点为常开，可以通过内部跳线改为常闭触点容量为3A/220Vac4)数字通讯（电流环/RS485）如果仪表有1200波特率无源电流环接口，接收二极管在端子8（RX+）和端子9（RX-）传输晶体管端子10（TX+）和（TX-）标准配置（并联到串行口）联接到二极管阻值为1千欧，集电极电阻为100Ω对串联连接，接到二极管阻值为100欧若配置为4线制RS485（1200波特率），输入端为8（RX+）和9（RX-）传输为10（TX+）和11（TX-）[参阅硬件组态]四．显示面板和按键说明A：显示测量值B：显示设定值1）显示过程设定值2）当AL1，AL2，AL3/HB灯闪烁时，设定报警值显示3）当字母“P”前面显示[0-99%]显示主输出功率4）可显示组态参数F：主输出灯，当第一输出动作时该灯亮G：报警输出指示C ：功能键“F ”1）F 键用来选择设定值或报警值以便读取和修改设定值，如果未按住F 键，10秒钟后，修改值将自动存贮，同时返回显示过程设定值。
压力传感器选型的三大要素
压力传感器选型的三大要素压力传感器作为工业自动化生产中常用的传感器之一，具有测量精度高、可靠性好、操作简单等优点，广泛应用于机械制造、航空航天、汽车制造、仪器仪表等领域。
而在选型时，需要考虑以下三大要素。
1.测量范围压力传感器的测量范围是选型时必须要考虑的一个重要参数。
测量范围是指传感器能够感知和测量的压力范围。
而测量范围的选取应该考虑所要测量的物体压强的最小值和最大值，不能太大也不能太小。
如果选取的测量范围过大，将会使得传感器的精度下降；如果测量范围太小，可能会导致传感器在测量时无法准确地感知到压力变化。
在选型的时候，需要根据实际需求确定所要测量的压力范围，并选择合适的传感器来完成测量。
同时，在进行测量时，还需要注意传感器的允许过载能力，避免测量的物体超过了传感器的最大承受范围，使传感器产生损坏或出现失效。
2.精确度精确度是指传感器在测量时的准确性。
传感器的测量精度通常由所选传感器的满刻度误差和零点漂移率决定。
其中满刻度误差是指传感器所测量值和标准值之间的误差，而零点漂移率则是在零点时的输出值发生变化的速率。
这两个参数越小，代表传感器的测量精度越高。
在进行选型时，需要根据实际需求确定所需的测量精度，并选择能够满足需求的合适传感器。
同时，在使用传感器时，需要注意传感器的使用环境和温度对精度的影响，避免因环境和温度因素导致精度降低甚至失效。
3.输出信号传感器输出信号是仪表接收传感器信号并进行后续处理的基础。
传感器输出信号分类一般为模拟信号和数字信号两种类型。
模拟输出信号的输出电压或电流信号比较连续，但是容易收到电磁干扰和传输距离受到限制；数字信号一般采用RS485通信方式输出，具有传输距离远、抗干扰能力强等优点，但是需要建立数据传输协议，且分辨率有限。
因此，在进行传感器选型时，需要根据实际需求确定所需的输出信号类型，选择合适的传感器，并结合实际场景，确定合适的信号传输方式，以确保数据采集的准确性和稳定性。
压力传感器的选择原则
一、压力传感器的作用是什么压力传感器主要应用于增压缸、增压器、气液增压缸、气液增压器、压力机，压缩机，空调制冷设备等领域。
1、应用于液压系统压力传感器在液压系统中主要是来完成力的闭环控制。
当控制阀芯突然移动时，在极短的时间内会形成几倍于系统工作压力的尖峰压力。
在典型的行走机械和工业液压中，如果设计时没有考虑到这样的极端工况，任何压力传感器很快就会被破坏。
需要使用抗冲击的压力传感器，压力传感器实现抗冲击主要有2种方法，一种是换应变式芯片，另一种方法是外接盘管，一般在液压系统中采用第一种方法，主要是因为安装方便。
此外还有一个原因是压力传感器还要承受来自液压泵不间断的压力脉动。
2、应用于安全控制系统压力传感器在安全控制系统中经常应用，主要针对的领域是空压机自身的安全管理系统。
在安全控制领域有很多传感器应用，压力传感器作为一种非常常见的传感器，在安全控制系统中应用也不足为奇。
在安全控制领域应用一般从性能方面来考虑，从价格上的考虑，还有从实际操作的安全性方便性来考虑，实际证明选择压力传感器的效果非常好。
压力传感器利用机械设备的加工技术将一些元件以及信号调节器等装置安装在一块很小的芯片上面。
所以体积小也是它的优点之一，除此之外，价格便宜也是它的另一大优点。
在一定程度上它能够提高系统测试的准确度。
在安全控制系统中，通过在出气口的管道设备中安装压力传感器来在一定程度上控制压缩机带来的压力，这算是一定的保护措施，也是非常有效的控制系统。
当压缩机正常启动后，如果压力值未达到上限，那么控制器就会打开进气口通过调整来使得设备达到最大功率。
3、应用于注塑模具压力传感器在注塑模具中有着重要的作用。
压力传感器可被安装在注塑机的喷嘴、热流道系统、冷流道系统和模具的模腔内，它能够测量出塑料在注模、充模、保压和冷却过程中从注塑机的喷嘴到模腔之间某处的塑料压力。
4、应用于监测矿山压力传感器技术作为矿山压力监控的关键性技术之一。
一方面，我们应该正确应用已有的各种传感器来为采矿行业服务；另一方面，作为传感器厂家还要研制和开发新型压力传感器来适应更多的采矿行业应用。
压力传感器的选择与应用
压力传感器的选择与应用
传感器的种类很多，压力传感器是其中最成熟的技术，就市场情况来看，居传感器之首，并且每年增长率达20% ,具有广阔的应用前景。
不同技术性能的压力传感器应用于不同的测量需求己成为当前压力传感器发展和应用的一个重要部分。
压力传感器的选择
1、由于结构不同，压力传感器可以分为测定绝对压力、对大气的相对压力和差压；需要根据用途来选择相应的压力传感器。
2、要根据压力量程范围来选择合适的压力等级。
3、根据对压力传感器的精度要求来正确选择。
4、根据作业方式选择。
例如传感器用于气体压力的测量与液体压力的测量时情况便不同。
5、根据温度要求进行选择。
压力传感器的应用
广义的讲，凡是利用压阻式材料各种物理效应构成的种类繁多的传感器，都可称为压力传感器。
通常这种情况下压力传感器会应用于液压机、液压站、疲劳机、气动及液压系统、压力罐、液压测试架、测试仪器、能源及水处理系统等等。
近几年来，我国压力传感器技术正在蓬勃发展，应用领域也在迅速扩大。
由于压力传感技术所涉及的技术广泛，几乎渗透到各个专业领域，因此，对压力传感器新理论的探讨、新技术与新方法的应用、新材料和新工艺的研究将成为发展趋势。
压力传感器的研究及应用
压力传感器的研究及应用压力传感器是一种能够测量物体压力并将其转化为电信号的仪器。
在各种应用领域中，压力传感器有着广泛的应用，比如在工业设备、测量仪器、医疗设备以及汽车和飞机等交通工具中都可以看到其身影。
随着科技的不断发展，人们对于压力传感器的研究和应用也越来越深入。
一、压力传感器的基本原理压力传感器的基本原理是利用压敏电阻或其他敏感元件及其转化电路，将物体受力的大小转化为电信号输出。
主要分为电阻式、电容式、电感式、震荡式等类型的压力传感器。
其中最常见的是电阻式压力传感器，它可以将压力转换成电阻值的方式来进行测量。
二、压力传感器的分类根据压力测量范围的不同，压力传感器可分为高压力传感器、中压力传感器和低压力传感器。
根据测量介质的不同，又可分为液压传感器、气压传感器和微小物体测量传感器。
而根据压敏器的原理和结构，压力传感器又可分为电阻式、电容式、热敏式、振动式等几种类型。
三、压力传感器的应用（一）工业领域在工业生产中，压力传感器通常被用于测量流体压力、气压、气体或液体的流速、压力差等物理量。
例如在油压力胶管、压力表、自动化生产设备和机器人中，常常需要采用压力传感器来检测机器的稳定性，并保证其准确性。
（二）汽车领域在汽车领域中，压力传感器可用于测量并监控轮胎内气压，以及发动机的油压、氧气浓度、进气量和冷却水压力等，这对于保持车辆的良好运转和节能效果非常重要。
（三）医疗领域在医疗领域中，压力传感器被广泛应用于血压计、呼吸机、脉搏、心血管等监测设备中。
利用压力传感器来检测人体的生理指标，可以为医疗人员提供重要的参考数据，从而为治疗疾病提供更加科学的依据。
（四）航空领域在航空领域中，压力传感器被广泛应用于地速、空速、高度和机舱压力等测量中。
在极端的高海拔、高温和低温等环境中，压力传感器不仅可以精确测量物体受力状况，还可以提供其他重要的依据，以确保飞行的安全性。
四、压力传感器的发展趋势随着科技不断发展，人们对于压力传感器的研究和应用正越来越深入。
压力传感器的选择与应用
压力传感器的选择与应用压力传感器的种类繁多，其性能也有较大的差异，在实际应用中，应根据具体的使用场合、条件和要求，选择较为适用的传感器，做到经济、公道。
一、压力传感器的主要性能参数１．额定压力范围额定压力范围是满足标准规定值的压力范围。
也就是在最高和最低温度之间，传感器输出符合规定工作特性的压力范围。
在实际应用时传感器所测压力在该范围之内。
２．最大压力范围最大压力范围是指传感器能长时间承受的最大压力，且不引起输出特性永久性改变。
特别是半导体压力传感器，为进步线性和温度特性，一般都大幅度减小额定压力范围。
因此，即使在额定压力以上连续使用也不会被损坏。
一般最大压力是额定压力最高值的２－３倍。
３．损坏压力损坏压力是指能够加工在传感器上且不使传感器元件或传感器外壳损坏的最大压力。
４．线性度线性度是指在工作压力范围内，传感器输出与压力之间直线关系的最大偏离。
５．压力迟滞为在室温下及工作压力范围内，从最小工作压力和最大工作压力趋近某一压力时，传感器输出之差。
６．温度范围压力传感器的温度范围分为补偿温度范围和工作温度范围。
补偿温度范围是由于施加了温度补偿，精度进进额定范围内的温度范围。
工作温度范围是保证压力传感器能正常工作的温度范围。
二、压力传感器应用实例１．应变片式压力传感器的压力变换电路应变片式压力传感器由于用途和压气力程等的差异，故销售产品有各种各样的结构。
例如，隔膜型构造的产品，感受压力的膜片上粘贴应变片，检测压力使阻值发生变化。
实际压力传感器是由应变片连成的惠斯登电桥，如图1所示，其中加进了各种补偿电阻。
R1-R4是应变片电阻，通常为350和与压力无关。
是调整电桥平衡电阻，通常为1左右。
是零位温度特性的补偿电阻，通常小于1。
为补偿灵敏度温度特性的电阻，通常为，也有取加进的。
为调整额定输出的电阻，通常为数K。
为输进电阻值调整电阻，通常为数K。
用压力传感器进行丈量和控制压力，电桥的输出电压仅为MV级，难以直接使用，需设计一个信号调理电路对传感器信号进行处理放大。
正确的选用压力传感器
正确的选用压力传感器压力传感器是用于测量气体或液体压力的一种传感器。
在工业自动化领域，压力传感器的应用非常广泛，如测量油、水管道中的压力、经济压缩机或制冷设备的压力等。
在选用压力传感器时，有以下几个方面需要注意：1. 测量介质的物理、化学属性压力传感器是用来测量压力的，不同的测量介质对传感器的适用性有着不同的要求。
因此，需要确定测量介质的物理、化学属性，以便选择适当的压力传感器。
如果测量介质是腐蚀性液体或气体，需要选择具有腐蚀性材质的压力传感器，并注意其材质是否能够耐受测量介质的温度和压力。
2. 测量介质的温度和压力范围测量介质的温度和压力范围也是选用压力传感器时需要考虑的因素。
传感器的测量范围应该覆盖测量介质的温度和压力范围，否则会对测量结果产生影响。
在选用压力传感器时，需要注意测量介质的最高和最低压力范围，其压力范围是否在传感器的工作范围之内。
3. 精度和分辨率在选用压力传感器时，需要注重精度和分辨率。
传感器的精度是指其输出值与实际值之间的偏差，而分辨率则是指传感器的最小可测量单元。
若是需要对测量数值有更高的精度要求，需要选择精度更高的传感器。
对于需要高分辨率的场合，需要选择分辨率更高的传感器。
4. 环境因素压力传感器的性能也受到环境因素的影响。
如温度、湿度、震动等环境因素都会影响传感器的性能。
在选用压力传感器时，需要注意其适用的工作环境。
例如，在高温、低温、高湿度或受震动的场合，需要选择具有耐受性的传感器。
5. 通讯协议及接口传感器的通讯方式也是选用压力传感器时需要注意的因素。
不同的压力传感器可能使用不同的通讯接口和协议，需要根据具体的应用场合选择合适的。
例如，在工业自动化领域，多数情况下需要将压力传感器与PLC或DCS等控制系统进行数据通讯。
可以选择支持MODBUS、Profibus或Ethernet等通讯协议的传感器。
结论正确的选用压力传感器，需要考虑测量介质的物理、化学属性、温度和压力范围、精度和分辨率、环境因素、通讯协议及接口等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

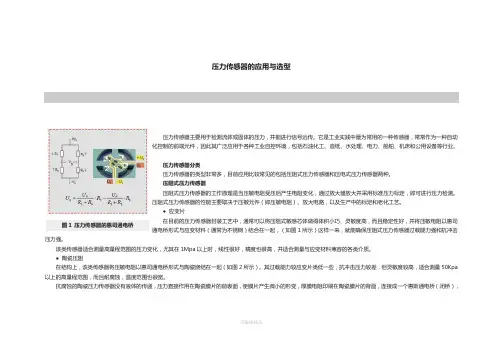

压力传感器的应用与选型
压力传感器主要用于检测流体或固体的压力，并能进行信号远传。
它是工业实践中最为常用的一种传感器，常常作为一种自动
化控制的前端元件，因此其广泛应用于各种工业自控环境，包括石油化工、造纸、水处理、电力、船舶、机床和公用设备等行业。
压力传感器分类
压力传感器的类型非常多，目前应用比较常见的包括压阻式压力传感器和压电式压力传感器两种。
压阻式压力传感器
压阻式压力传感器的工作原理是当压敏电阻受压后产生电阻变化，通过放大器放大并采用标准压力标定，即可进行压力检测。
压阻式压力传感器的性能主要取决于压敏元件（即压敏电阻）、放大电路，以及生产中的标定和老化工艺。
●应变片
在目前的压力传感器封装工艺中，通常可以将压阻式敏感芯体做得体积小巧、灵敏度高，而且稳定性好，并将压敏电阻以惠司图1 压力传感器的惠司通电桥
通电桥形式与应变材料（通常为不锈钢）结合在一起，（如图1所示）这样一来，就能确保压阻式压力传感器过载能力强和抗冲击压力强。
该类传感器适合测量高量程范围的压力变化，尤其在1Mpa以上时，线性很好，精度也很高，并适合测量与应变材料兼容的各类介质。
●陶瓷压阻
在结构上，该类传感器将压敏电阻以惠司通电桥形式与陶瓷烧结在一起（如图2所示）。
其过载能力较应变片类低一些，抗冲击压力较差，但灵敏度较高，适合测量50Kpa 以上的高量程范围，而且耐腐蚀，温度范围也很宽。
抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，可以和应变式传感器相兼容。
陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范
围高达-40～135℃，而且具有测量的高精度、高稳定性。
电气绝缘程度大于2kV，输出信号强，长期稳定性好。
●扩散硅
与上述两种结构不同，扩散硅采用在硅片上注入粒子形成惠司通电桥形式的压敏电阻。
被测介质的压力直接作用于传感器的膜
片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转
换输出一个对应于这一压力的标准测量信号。
因此扩散硅传感器灵敏度和精度最高，适合测量1kpa到40Mpa的压力范围。
一般情
况下，扩散硅传感器分为带隔离膜片和非隔离膜片两种，非隔离膜片只能测量干净的气体，隔离膜片为软性膜片和刚性膜片，适合图2 陶瓷压阻式压力传感器的组成
测量各种类型的介质。
压电式压力传感器
工作原理
压电式传感器是利用某些晶体的极化效应，即当晶体沿着一定方向受到机械力作用发生变形时，就产生了极化效应；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应。
压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠、磷酸二氢胺、钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁
酸铅压电陶瓷等，其中石英（二氧化硅）是一种天然晶体，磷酸二氢胺属于人造晶体，而压电陶瓷等则属于多晶体。
特殊应用
压电压力传感器主要应用在压力和力等的测量中，比如在飞机、汽车、船舶、桥梁和建筑的振动和冲击测量中已经得到了广泛
的应用（图4所示），特别是航空和宇航领域中更有它的特殊地位。
压电式传感器也可以用来测量发动机内部燃烧压力的测量与真
空度的测量。
总之，它既可以用来测量大的压力，也可以用来测量微小的压力。
压电式压力传感器也广泛应用在生物医学测量中，比如说心室导管式微音器就是由压电压力传感器制成的，因为测量动态压力图3 扩散硅压力传感器外观
是如此普遍，所以压电压力传感器的应用就非常广泛。
压力传感器的选型步骤
通常，压力传感器在使用中按照以下5个步骤进行。
熟悉测量压力类型
先确定系统中要确认测量压力的最大值。
一般而言，需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。
尤其是在水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出压力传感器的标定最大值会缩短传感器的寿命。
所以在选择压力传感器时，要充分考虑压力范围、精度与其稳定性。
了解压力介质类型
黏性液体会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏传感器中与这些介质直接接触的材料。
以上这些因素将决定是否
选择直接的隔离膜及直接与介质接触的材料，比如在扩散硅压力传感器选择时需要注意隔离膜片。
掌握精度
决定压力传感器精度的有非线性、迟滞性、非重复性、零点偏置刻度、温度等，但主要有非线性、迟滞性和非重复性三种。
确定温度范围
通常一个压力传感器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。
正常操作温度范围是指压力传感器在
工作状态下不被破坏的时候的温度范围，在超出温度补偿范围时，可能会达不到其应用的性能指标。
温度补偿范围是一个比操作温图4 测量飞机机身振动的压电传感器
度范围小的典型范围。
弄清楚输出信号
压力传感器有mV 、V、mA及频率输出和数字输出等多种类型，选择怎样的输出取决于多种因素，包括压力传感器与系统控制器或显示器间的距离，是否存在“电气噪声”或其他干扰信号。
对于许多压力传感器和控制器间距较短的OEM设备，采用mA输出的压力传感器是最为经济而有效的解决方法。
如果需要将输出信号放大，最好采用具有内置放大的变送器。
对于远距离传输或存在较强的电子干扰信号，最好采用mA级输出或频率输出。
