无填料喷雾冷却塔技术说明

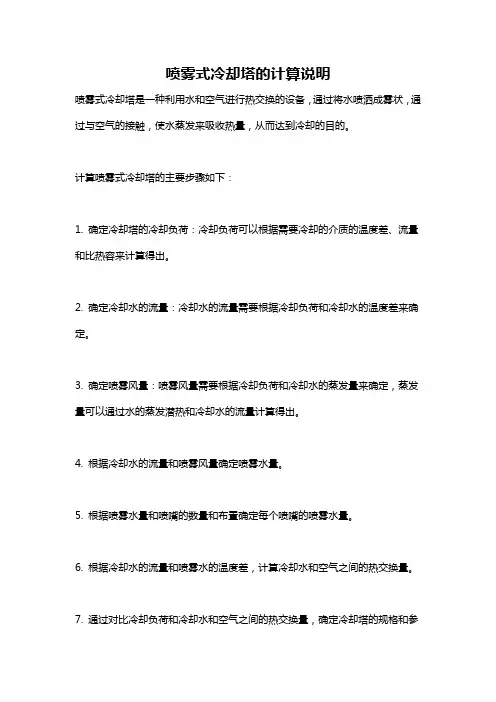

喷雾式冷却塔的计算说明
喷雾式冷却塔的计算说明
喷雾式冷却塔是一种利用水和空气进行热交换的设备，通过将水喷洒成雾状，通过与空气的接触，使水蒸发来吸收热量，从而达到冷却的目的。
计算喷雾式冷却塔的主要步骤如下：
1. 确定冷却塔的冷却负荷：冷却负荷可以根据需要冷却的介质的温度差、流量和比热容来计算得出。
2. 确定冷却水的流量：冷却水的流量需要根据冷却负荷和冷却水的温度差来确定。
3. 确定喷雾风量：喷雾风量需要根据冷却负荷和冷却水的蒸发量来确定，蒸发量可以通过水的蒸发潜热和冷却水的流量计算得出。
4. 根据冷却水的流量和喷雾风量确定喷雾水量。
5. 根据喷雾水量和喷嘴的数量和布置确定每个喷嘴的喷雾水量。
6. 根据冷却水的流量和喷雾水的温度差，计算冷却水和空气之间的热交换量。
7. 通过对比冷却负荷和冷却水和空气之间的热交换量，确定冷却塔的规格和参
数，包括塔的高度、直径、填料类型和填料高度等。
以上是喷雾式冷却塔的基本计算说明，实际的计算过程可能还涉及一些其他因素，例如冷却水的水质要求、环境温度和湿度等，以及对设备的选择和设计等方面。
因此，在进行具体的计算时，还需要根据实际情况进行综合考虑和调整。

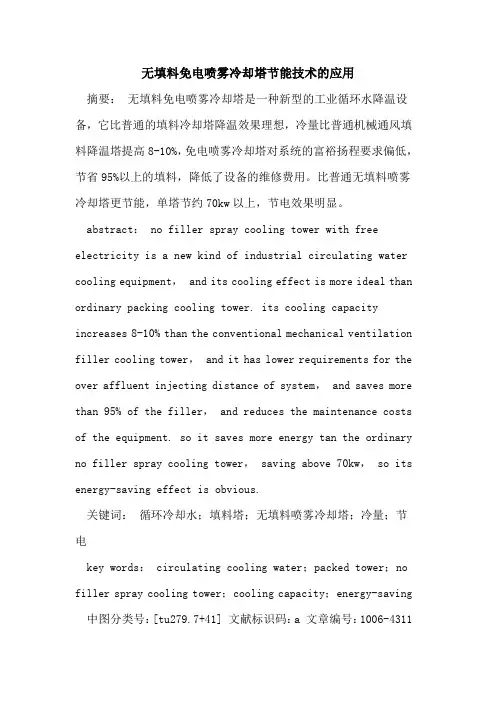

无填料免电喷雾冷却塔节能技术的应用
无填料免电喷雾冷却塔节能技术的应用摘要：无填料免电喷雾冷却塔是一种新型的工业循环水降温设备，它比普通的填料冷却塔降温效果理想，冷量比普通机械通风填料降温塔提高8-10%，免电喷雾冷却塔对系统的富裕扬程要求偏低，节省95%以上的填料，降低了设备的维修费用。
比普通无填料喷雾冷却塔更节能，单塔节约70kw以上，节电效果明显。
abstract： no filler spray cooling tower with free electricity is a new kind of industrial circulating water cooling equipment， and its cooling effect is more ideal than ordinary packing cooling tower. its cooling capacity increases 8-10% than the conventional mechanical ventilation filler cooling tower， and it has lower requirements for the over affluent injecting distance of system， and saves more than 95% of the filler， and reduces the maintenance costs of the equipment. so it saves more energy tan the ordinary no filler spray cooling tower， saving above 70kw， so its energy-saving effect is obvious.关键词：循环冷却水；填料塔；无填料喷雾冷却塔；冷量；节电key words： circulating cooling water；packed tower；no filler spray cooling tower；cooling capacity；energy-saving 中图分类号：[tu279.7+41] 文献标识码：a 文章编号：1006-4311（2013）12-0265-020 引言石药集团中诺药业（石家庄）制冷二站循环水冷却塔设计能力为80000m3/h，共分为4台冷却能力为2000m3/h 联体填料塔，每台冷却塔使用90kw风机降温。
喷雾冷却塔原理及特点
无填料喷雾冷却塔原理及特点机力通风无填料喷雾冷却塔是依靠顶部的电机风机，强行把塔外的冷空气，经塔下部的进风百叶窗吸入塔内；热水由布水系统均匀分布到各个雾化器,经喷头使热水向上方喷射雾化，与进塔的空气同向上升，并进行热交换，雾滴上升到一定高度后靠自重自然下落，这时又与正在上升的冷却空气相遇再次进行热交换，湿热空气由风机排出塔外，冷却水集中后进入积水池。
无填料喷雾冷却塔，此塔不需要填料散热，而是将雾化器应用在循环水的冷却上。
其原理是由水泵送来的需冷却的热水，经配水支管送到雾化器喷嘴，当热水流经喷嘴时，产生内旋流，热水成雾状向上喷出，与空气进行热交换后，冷水落入水池，热空气经收水器除水后由塔顶风筒排入大气。
特点我公司生产的无填料喷雾塔采用上喷型雾化装置，彻底改变了机械通风冷却塔的传统结构，因无填料喷雾冷却塔不用填料，所以传统冷却塔中因使用填料而产生的诸如钙镁无机盐及微生物的粘附、填料的老化碎裂、堵塞等问题便不复存在，省去了频繁更换填料的费用，降低了运行成本，同时具备以下特点：1、系统阻力小、气流风量大：本系列冷却塔因无填料并增加了冷却塔导流装置，使它的系统阻力大大降低，静压只是填料塔的一半，阻力的降低使风机的风量相应增加。
2、气水接触面积大、冷却效果好：无填料喷雾塔将雾化装置安装在进风口上沿水平面上，水向上喷射成雾状后，在塔内先上升后下落，与上升气流接触时，有顺流和逆流两个冷却过程，保证了热交换时间。
另外也可以通过调整雾化装置的安装角度和风机的安装角度，使雾滴大小和气流的速度得到控制，雾滴在塔内悬浮适当的时间，增加了气水比，从而增强冷却效果。
3、维护方便：塔体内部空间大，每处都能进入维修保养，十分方便。
省去了填料除垢、更换填料的工续和费用。
从根本上杜绝了因填料碎片堵塞水泵而影响设备正常运行的现象。
4、适用范围广：本公司生产的本塔及塔内部件，从材质上（材质选择可与本公司联系）多种多样，可满足不同腐蚀条件，、不同温降冷却塔的需求；可对原有填料塔进行改造，使塔的运行效果达到用户要求；本公司具有冷却塔设计选型尖端人才，也可为设计院及用户提供特殊需求的冷却塔型。

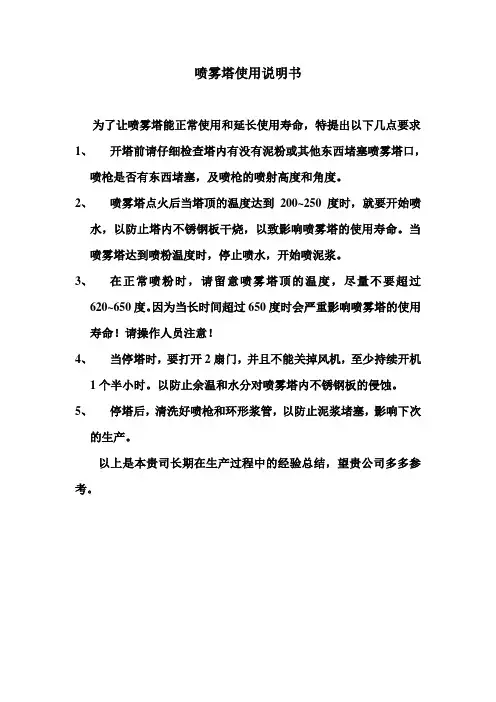

喷雾塔使用说明
喷雾塔使用说明书
为了让喷雾塔能正常使用和延长使用寿命，特提出以下几点要求1、开塔前请仔细检查塔内有没有泥粉或其他东西堵塞喷雾塔口，
喷枪是否有东西堵塞，及喷枪的喷射高度和角度。
2、喷雾塔点火后当塔顶的温度达到200~250度时，就要开始喷
水，以防止塔内不锈钢板干烧，以致影响喷雾塔的使用寿命。
当喷雾塔达到喷粉温度时，停止喷水，开始喷泥浆。
3、在正常喷粉时，请留意喷雾塔顶的温度，尽量不要超过
620~650度。
因为当长时间超过650度时会严重影响喷雾塔的使用寿命！请操作人员注意！
4、当停塔时，要打开2扇门，并且不能关掉风机，至少持续开机
1个半小时。
以防止余温和水分对喷雾塔内不锈钢板的侵蚀。
5、停塔后，清洗好喷枪和环形浆管，以防止泥浆堵塞，影响下次
的生产。
以上是本贵司长期在生产过程中的经验总结，望贵公司多多参考。
冷却塔的详细说明
冷却塔(The cooling tower)是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到蒸发散热、对流传热和辐射传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔.冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。
水质为多变量的函数,冷却更是多因素,多变量与多效应综合的过程。
基本信息•中文名称冷却塔•外文名称Cooling tower•别名凉水塔•作用为凝汽器提供凉水源基本简介冷却塔[1]按水与空气相对流动状况不同,不同类型冷却塔优、劣，是冷却塔业界在学术上长期争论不休的问题，这种争论有力地促进了冷却塔的技术的发展，在争论中各自扬长避短，使冷却塔技术不断完善，向节能降耗，提高效率，降低投资等目标不断技术进步。
冷却塔热力性能好坏、噪声高低、耗电大小、漂水多少是衡量冷却塔品质优劣的关键,是用户及设计师在选用冷却塔时反复考察比较中最观注的焦点。
冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。
水质为多变量的函数,冷却更是多因素，多变量与多效应综合的过程.冷却塔是利用空气同水的接触（直接或间接）来冷却水的设备。
是以水为循环冷却剂，从一系统中吸收热量并排放至大气中，从而降低塔内循环水的温度，制造冷却水可循环使用的设备。
随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔,也有很多企业进入到了冷却塔行业并发展。
设计参数1。
标准型：进塔水温37℃，出塔水温32℃2.中温型：进塔水温43℃,出塔水温33℃3。
高温型：进塔水温60℃，出塔水温35℃4。
超高温型：进塔水温90℃，出塔水温35℃5。
大型塔:进塔水温42℃，出塔水温32℃主要应用冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域,应用最多的为空调冷却、冷冻、塑胶化工行业.具体划分，如下:A、空气室温调节类：空调设备、冷库、冷藏室、冷冻、冷暖空调等；B、制造业及加工类：食品业、药业、金属铸造、塑胶业、橡胶业、纺织业、钢铁厂、化学品业、石化制品类等；C、机械运转降温类：发电机、汽轮机、空压机、油压机、引擎等；D、其他类行业……冷却塔的作用是将携带废热的冷却水在塔体内部与空气进行热交换，使废热传输给空气并散入大气中。
无填料冷却塔设备工艺原理
无填料冷却塔设备工艺原理引言工业生产过程中，需要消耗大量的热能，而热能的消耗将使得生产过程中产生大量的废热。
这些废热如果不及时处理，将会对环境造成不良影响。
为了解决这个问题，一种广泛应用的方法是采用冷却塔对废热进行处理。
本文将介绍无填料冷却塔设备工艺原理。
无填料冷却塔的基本原理无填料冷却塔，又称为飞溅式冷却塔，顾名思义，它没有填料层。
当空气流经喷嘴时，水被喷成细小的水滴，这些水滴随着气流被带到上部吸收热量，使水蒸气化，从而消耗热量并降低水温。
被带出的水滴在下部集中，经过池体自我排放，而热空气则通过喷嘴下部排出。
因为不需要填料层的支持，所以无填料冷却塔具有结构简单、操作方便等优点，也因此被广泛应用于许多工业和商业领域，例如石油化工、钢铁、发电、医疗等行业。
无填料冷却塔的操作过程工业生产过程中产生的废热，通常经过热交换后进入冷却别墅。
当水进入该区域时，它被分配到多个喷嘴中一个或多个集合点。
水被喷成小水滴并流入喷嘴下面的水池。
由于水分布均匀，气流从塔底部进入，水滴会随着气流上升并吸收热量。
在过程中，水滴将蒸发并将热量带出。
当热空气接触下部相对寒冷的水时，温度降低，水分子凝固为水滴并再次下沉。
水滴在下部水池中收集并排放。
经过这个过程后，剩余空气在塔顶排出。
这个循环会一直持续到产生的升温气流完全处理为止。
繁殖过程中，需要注意水和空气的流量，以确保塔能有效处理废热并避免塔内液位升高。
优点及局限无填料冷却塔具有不同的优点和缺点。
优点： - 结构简单，操作方便，无需维护高及填料； - 水和功率耗费比填料塔相对更小； - 确保处理干净的水； - 适合大系统以及对水需要特别监测和控制的应用。
局限： - 进口事实上限制了最大的流量； - 与填料层不同，因为水的喷洒、蒸发和循环必须相对较小，所以通常更小的流量被处理； - 增加水的压力可以增加效果，但过度增加水的压力会损害喷嘴和其他设备。
结论无填料冷却塔是工业废热处理的重要设备，具有结构简单、操作方便、无需维护高及填料等优点。
JNPWF型喷雾科技玻璃钢冷却塔
JNPWF型喷雾科技玻璃钢冷却塔一、概述JNPWF型喷雾科技玻璃钢冷却塔是我公司研制开发包含多项专利技术的新一代循环水冷却塔，本塔采用上喷型喷雾通风雾化装置，由旋流雾化喷头、风叶、密封传动机构等三部分组成，利用液力驱动。
低压（0.08-0.16MPa）液流通过旋流物化喷头产生雾流，雾流的作用力启动密封传动机构和风叶作反向旋转，产生由下部导向雾流的空气，气水比可达1.0-1.3，雾化水滴与进塔空气在雾状条件下进行热交换，以取得预期的效果。
采用上喷型喷雾通风雾化装置改变了机械通风冷却塔的传统结构，不需要电力风机与淋水填料。
工艺结构变革，使本塔具有以下特点：●降温效果好塔内热水在雾状条件下与进塔空气进行热交换，传热面积和气水比大，气水间的传热与传质路线长，传热与传质充分，使塔的冷却能力增强，从而使降温效果显著。
●节能旋流雾化喷头工作压力所消耗的能耗与同规格机械通风冷却塔相比，综合节能效果大30-52%间。
●噪声低无电力风机，减少了电机和减速机等产生的噪声源，采用相应降噪措施后，特别适用于宾馆、饭店、医院、学校、居民区等。
●重量轻、结构简单、运行可靠、维护方便无电机与减速机、无淋水填料，使塔重量轻且结构简单。
接近塔底部的上喷型喷雾通风雾化装置是塔内唯一转动部件，其运行可靠，维护方便。
三、选塔须知1、为非标准工况时，可查热力性能曲线选塔。
若查不到或需要更精确计算时，应将降温要求和当地气象资料提供给本厂，由电算确定。
2、冷却塔进水温度，如需超过60℃时，在订货时应说明。
3、用冷却塔水盘作水池时，应注意水盘容积一般为名义冷却流量时1.5min左右的停留时间之量，另须安装“溢流管”、“补水管”等，应在订货时特别提出。
所增价格另算。
4、对噪声指标要求更高时，所增消声装置价格另算。
5、DFWNL-700P、GFWNL-600P以上型冷却塔采用多路支进水，主要是考虑冷却塔维护时兼顾满足生产需要。
6、地震烈度≤九度，最大风载700Pa。
无填料喷雾冷却塔技术参数
无填料喷雾冷却塔技术参数来源：山东省安丘市华宝玻璃钢厂 / 无填料喷雾冷却塔技术参数1. WGPL 无填料喷雾冷却塔与填料塔结构上的区别WGPL 塔用GPL 高效低压雾化装置代替传统的PVC 填料，冷却元件的阻力从90-110Pa 降至30PaWGPL 塔采用顺向喷雾，冷却过程具有顺流和逆流两个过程，WGPL 塔采用特殊防飘技术，无飘水现象。
2. WGPL 无填料喷雾冷却塔的冷却机理冷却塔实现降温冷却的三大要素：2.1冷空气和水的比值（气水比）；2.2冷空气和水接触的表面积；2.3冷空气和水接触的时间。
WGPL 塔正是根据以上三个要素设计的。
WGPL 塔系统阻力由填料塔的140Pa 降至75Pa ，冷却轴流风机风量增大20%，气水比较填料塔增大20% ；WGPL 塔通过GPL 高效低压雾化装置在0.03MPa 下将水喷射成0.5-1mm 的雾滴，气水接触比表面积较水分布在PVC 填料上大10%；WGPL 塔采用顺向喷雾，冷却有顺流和逆流两个过程，冷却时间较填料听长。
3. WGPL 喷雾冷却塔的优点性能方面：冷却温差较填料塔大2℃，冷却水量同比大10%，冷幅t2-τ≤3.5℃，较填料塔小运行方面：彻底克服了填料老化、变形、脆列、堵塞、沟流现象及填料碎片对工艺系统设备和管道的堵塞，塔内布水均匀，喷雾装置无堵塞。
运行可靠。
节能方面：WGPL 塔阻力降低50%，风机电机节电35%维修使用寿命方面：WGPL 塔各部件同步可靠性强、无维修周期可达5年，使用寿命15年 环境方面：采用SBL 专用收水器、无飘水，噪音较填料塔低6db4. WGPL 无填料喷雾冷却塔的使用条件WGPL 雾化装置压力≥0.03MPa ，即塔零平面处压力为0.08-0.15MPa 喷嘴要求机械杂质颗粒度≤10mm。
3000T冷却塔设备技术规格书2
G
ΔP N’ ％ φ γa q λ ᇞP V gk Hb —— —— QF QZ QW N QB Hz ㎜ ＃ ㎏
m3/h r/min
Pa kW
kg/m3 m3/(m2·h)
—— Pa m/s
kg/( m2·s) mH2O
dB（A） %
m3/h m3/h m3/h
m3/h
参数 YJGWL-3000
1500000 149 119.0 76 84.44 0.65 1.20 15.3 0.60 94.01 2.47 2.96 15 ≤75 0.005 0.150 36.00 18.00 2.98 54.15 12 0.14
项目 冷却塔运行参数
设计风量 风机转速 风机全压 风机轴功率 功率效率 相对湿度 空气密度 淋水密度 气水比 塔体阻力 淋水段风速 质量风速 进塔水压（接口处） 单塔标准点噪声 飘水率 风吹损失水量 蒸发损失水量 排污损失水量 补充水浓缩倍数 总补充水量 自振频率 最大振幅 润滑油 运转重量
符号
单位
风量 风机直径
符号
Q —— △t △t
P θ τ —— —— q G Ф
单位
m3/h 台套
℃ ℃ kPa ℃ ℃ —— —— m3/(m2·h) m3/h mm
4.13
叶片数量
Z
片
4.14
叶片角度
°
度
4.15
电机功率
N
kW
4.16
电机接线接口参数
—— V / Hz / P
4.17
冷却塔尺寸
L×B×H或 φ×H
无填料喷雾冷却塔设备技术规格书
序号 1 2 3 4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9
WGPL无填料喷雾冷却塔与填料塔的比较
W GPL无填料喷雾冷却塔与填料塔的比较一、结构区别：1.结构简单：WGPL无填料喷雾冷却塔利用GPL高效低压离心雾化装置（喷头出口处压力仅需0.03Mpa）作为冷却元件取代传统填料塔的填料及布水装置，使整个冷却塔基本上变成一个空塔。
2.布水方式不同：WGPL无填料喷雾冷却塔在进风口上方的横梁上安装管道，在管理上采用雾化波形技术布置GPL高效低压离心雾化装置，被冷却的水的喷射方向与轴流风机抽吸的冷风同向，水在塔内有上升、悬浮、下降三个过程。
同时冷却也有顺流冷却与逆流冷却两个过程。
3.因WGPL无填料喷雾冷却塔无填料存在，塔体载核大大减小，如果采用混凝土结构。
则不需要更多支撑架，节约土建投资（如果采用混凝土结构，土建费大约为填料塔的85%左右）。
二、冷却原理的不同WGPL无填料喷雾冷却塔采用分散冷却理论。
即在大幅降低塔系统阻力、提高风量的情况下，将水在较低的压力下喷射成雾状，与轴流风机抽吸的冷风在极大表面下进行充分（较长时间）的热交换：而填料塔采用成膜冷却理论，在较大系统阻力、较小风量、较小接触面积、较短时间内进行有限的热交换。
三、WGPL无填料喷雾冷却塔降温效果主要由以下三个因素决定：一般地，决定冷却水降温效果主要由以下三个因素决定：气水比：即单位时间内冷空气流量与冷却水量的比值；比表面积：即冷空气与冷却水接触的表面积；热交换时间：即冷空气与冷却水的热交换时间，亦即水在塔内停留的时间。
WGPL无填料喷雾冷却塔实现高效降职温也主要从以上三个方面着手，系统解决填料塔存在的不足，从而使冷却效果趋近于理想化。
具体采取了以下措施：1.增大气水比：WGPL无填料喷雾冷却塔由GPL高效低压离心雾化装置作为冷却元件取代填料，塔的系统阻力（风机的全压值）由填料塔的13mmH2O降至7.5mmH2O（降幅42.3%），轴流风机的风量增加到填料塔的120%（气水比增加20%）。
2.增大空气与水接触的表面积：WGPL无填料喷雾冷却塔采用GPL高效低压离心雾化装置，在较低压力下将水喷射成0.5㎜,左右的微小雾粒，其表面积比水在填料上分散成的膜状大5%（填料为新的或者没发生堵塞、变形、脆裂等情况）。
无填料免电喷雾冷却塔节能技术的应用
ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｅ ｆ ｅ ｃ ｔ ｉ ｓ ｍｏ ｒ ｅ ｉ ｄ ｅ ａ ｌ ｔ ｈ ａ ｎ ｏ ｒ ｄ ｉ ｎ ａ ｒ ｙ ｐ ａ ｃ ｋ ｉ ｎ ｇ ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｔ ｏ ｗ ｅ ｒ ． Ｉ ｔ ｓ ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｃ ａ ｐ ａ ｃ ｉ ｔ ｙ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｓ ８ －１ ０ ％ ｔ ｈａ ｎ ｈｅ ｔ ｃ ｏ ｎ ｖ ｅ ｎ ｔ ｉ ｏ ｎ ａ ｌ ｍｅ ｃ ｈ ｎｉ ａ ｃ ａ ｌ Ｖａ ｌ ｕ ｅ ｎｇ ｉ ｎｅ ｅ ｒ ｉ ｎｇ
・２ ６ ５・
无填料免 电喷雾冷却塔节能技术 的应用
Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｅｎ ｅ ｒ ｇ ｙ － ｓ ａ ｖ ｉ ｎ ｇ Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｙ ｇ ｏ ｆ Ｎｏ Ｆ ｉ ｌ ｌ ｅ ｒ Ｓ ｐ ｒ ａ ｙ Ｃｏ ｏ ｌ ｉ ｎ ｇ Ｔｏ ｗｅ ｒ、 ｔ ｈ Ｆｒ ｅ ｅ Ｅｌ ｅ ｃ ｔ ｒ ｉ ｃ ｉ ｔ ｙ
ａ ｂ ｏ ｖ ｅ ７ ０ ＫＷ ， Ｓ Ｏ ｉ ｔ ｓ ｅ ｎ ｅ ｒ ｙ－ ｇ ｓ ａ ｖ ｉ ｎ ｇ ｅ ｆ ｅ ｃ ｔ ｉ ｓ ｏ ｂ ｖ ｉ ｏ ｕ ｓ ．
关键词 ： 循环冷却水； 填料塔； 无填料喷 雾冷却塔； 冷量； 节电
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｃ ｉ ｒ ｃ ｕ ｌ ａ ｉ ｔ ｎ ｇ ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｗａ ｔ ｅ ｒ ； ｐ ａ ｃ ｋ ｅ ｄ ｔ ｏ ｗｅ ｒ ； ｎ ｏ ｉ ｆ ｌ ｌ ｅ ｒ ｓ ｐ ｒ ａ ｙ ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｔ ｏ ｗｅ ｒ ； ｃ ｏ ｏ ｌ ｉ ｎ ｇ ｃ ａ ｐ ａ ｃ ｉ ｔ ｙ ； ｅ ｎ ｅ ｒ ｙ－ ｇ ｓ ａ ｖ ｉ ｎ ｇ
盖素霞 Ｇ Ｅ Ｓ ｕ 一 嫡 ａ ； 刘立友 Ｌ Ｉ Ｕ Ｌ ｉ — ｙ ｏ ｕ ； 王歌飞 ＷＡ Ｎ Ｇ Ｇ ｅ — ｆ ｅ ｉ
喷雾冷却塔原理及特点
喷雾冷却塔原理及特点1.喷雾冷却原理喷雾冷却塔通过将水以雾化的形式喷洒到空气中来实现空气冷却的过程。
当水以细小的水滴形式通过喷嘴得到喷射后，会与空气中的热量进行传质传热反应，从而使得空气降温。
喷雾冷却塔通常采用的是交流气流冷却形式，即通过使用强制通风系统将外部空气和内部空气进行对流，加速冷却效果。
2.特点（1）高效降温：喷雾冷却塔采用细小的水滴形式喷洒到空气中，增大了水和空气的接触面积，有利于热量的传质传热，能够达到较高的冷却效果。
相比于传统冷却方式，喷雾冷却塔在相同条件下可以实现更快速和更彻底的降温。
（2）节能环保：喷雾冷却塔的能耗相对较低，多采用水作为冷却介质，不像传统冷却方式需要使用更多的能源。
此外，喷雾冷却塔在冷却过程中不会产生污染物，对环境的影响较小，符合节能环保的要求。
（3）广泛应用：喷雾冷却塔的特点使其在许多工业和商业领域都有广泛的应用。
例如，在发电厂、化工厂和钢铁厂等工业场所，喷雾冷却塔可以帮助降低温度，稳定生产过程。
此外，喷雾冷却塔也常见于商业建筑物如办公大楼、商场和体育场馆，用于提供舒适的室内环境。
（4）具有调节性能：喷雾冷却塔能够根据实际需要进行调节，使得冷却效果更加灵活。
例如，可以调节喷雾量、水滴粒径等参数，以适应不同环境下的冷却要求。
（5）维护简单：喷雾冷却塔的结构相对简单，维护也相对容易。
通常只需要进行定期的清理和维修工作即可。
此外，由于采用水作为冷却介质，可以使用市政自来水或者回收水资源，降低了维护成本和用水成本。
综上所述，喷雾冷却塔通过利用喷雾冷却原理实现了高效降温、节能环保、广泛适用、调节性能强和维护简单等特点，使其成为现代工业生产和商业建筑中不可或缺的重要设备。
无填料喷雾冷却塔技术说明书
无填料喷雾冷却塔技术说明WFB型无填料冷却塔，系逆流式雾化抽风冷却塔。
是我公司在不断地研究归纳国内外各种冷却技术及装置的基础上，采用新思维、新观念独家研制开发的一种高科技术环保产品，其核心冷却元件――低压离心雾化装置。
该无填料冷却塔因其冷却温差大，冷却水量大，运行稳定可靠，节能效果好，运行费用低，使用寿命长等优点得使用公司家的好评。
一、无填料喷雾冷却塔设计说明冷却装置实现降温的三大要素：1、冷却空气量与冷却水量的比值，即气水比。
2、冷却空气同冷却水接触的比表面积比。
3、冷却时间，即冷却水在塔内的冷却时间。
WFB型无填料冷却塔的设计构思正是基于增大气水比，将水雾化后，增大水、空气系统热质传递的比表面积，降低雾粒的最终下降速度，延长雾粒在塔内的停留时间（即热传质时间）。
同时，采用新研制的高效低压离心雾化装置，增加了冷却水量，从而使WFB型无填料冷却塔的工作状态、冷却效果均趋于理想化。
二、无填料喷雾冷却塔冬季防陈消冰技术说明（一）冷却塔易结冰的部位和原因1、冷却塔易结冰的部位是冷却塔进风口安装百叶窗处或离冷却塔面板0～500mm处填料处；2、冷却塔易结冰的原因（1）由于冷却塔制作过程中，没有给冷却塔制作导流板（导风板），这样易造成冷却塔进风口形成尿岩现象，若此时外界的温度低于0℃，那冷却塔进风口就易结冷形成冰凌现象；（2）冷却塔在设计是淋水密度过小（小于12），这样就造成填料区结冰的现象。
（二）解决冷却塔结冰的方案1、在寒冷地区冷却塔设计时要保计冷却塔的淋水密度在12～15之间取值。
淋水密度大了表明水的流速在相同的垂直高度下要比淋水密度小的快，同时被冷却的水的含热量也大，这样就不易填料区结冰；2、在寒冷地区冷却塔制做和安装时，都要做上导流板。
导流板作用是：（1）冷却塔安装上导流板能完全能避免进风口处尿岩的现象。
（2）由于导流板独特的结构，可以使冷风直接避开易结（离面板0～500mm 处）的填料区域。
3、在寒冷地区冷却塔加化冰管（消冰管）防冻节水型冷却塔，涉及一种利用进塔空气预热的装置。
无填料冷却塔说明书
3000 3000-1000×3 连体
≥2000
4000 4000-1000×4 连体
≥4000
t1=50 t2=35 Δt=15
t1=50 t2=35 Δt=15
t1=50 t2=35 Δt=15
t1=50 t2=35 Δt=15
t1=50 t2=35 Δt=15
t1=50 t2=35 Δt=15
玻璃钢无填料冷却塔
产品说明书
有限公司
无填料喷雾冷却塔说明书
目录
一、概述 …………………………………………………………………… 2 二、无填料喷雾冷却塔原理 ……………………………………………… 3 三、无填料喷雾冷却塔结构 ……………………………………………… 3 四、无填料喷雾冷却塔优点 ……………………………………………… 4 五、无填料喷雾冷却塔应用范围…………………………………………… 5 六、安装尺寸 ……………………………………………………………… 5 七、工艺流程图 …………………………………………………………… 6 八、技术参数 ……………………………………………………………… 6
1
无填料喷雾冷却塔说明书
一、概述：
冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制冷空调中产生 的废热的一种设备。基本原理是：干燥(低焓值)的空气经过风机的抽动后，自风网处 进入冷却塔内；饱和蒸汽为压力大的高温水分子向压力低的空气流动，湿热(高焓值) 的水由播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与水的直接传热， 另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，将 水中的热量带走即蒸发传热，从而达到降温之目的。 冷却塔的工作过程：以圆形逆流 式冷却塔的工作过程为例：热水由主机房通过水泵以一定的压力经过管道、横喉、曲 喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒 在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经 填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴 入底盆内，经出水管流入主机。一般情况下，进入塔内的空气、是干燥低湿球温度的 空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔 内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平 均动能便会降低，从而使循环水的温度下降。从以上分析可以看出，蒸发降温与空气 的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸 发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。当与水接触的 空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时， 水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气 中返回到水中的水分子的数量，水温保持不变。由此可以看出，与水接触的空气越干 燥，蒸发就越容易进行，水温就容易降低。
冷却塔消雾技术
冷却塔消雾技术
冷却塔消雾技术是一种用于减少或消除冷却塔排放的可见雨雾或白烟的技术。
这些雨雾或白烟主要是由于冷却塔在冷却过程中产生的水蒸气在空气中凝结形成的。
消雾技术的应用可以帮助提高冷却塔的效率和性能，同时减少对环境的影响。
目前，常见的冷却塔消雾技术包括以下几种：
1.冷凝法：利用冷凝器或冷凝管将冷却塔排放的水蒸气冷凝成液体，从而消除雾气。
这种方法简单易行，但可能需要消耗额外的能源。
2.加热法：通过加热冷却塔排放的空气，使其温度高于露点温度，从而防止水蒸气凝
结成雾气。
这种方法适用于小型冷却塔或特定环境下，但可能增加能源消耗和运营成本。
3.化学法：使用化学剂（如消雾剂）来降低水蒸气的凝结点，从而减少或消除雾气。
这种方法的效果可能因化学剂的种类和浓度而异，且需要定期添加和维护。
4.填料改造法：通过改变冷却塔填料的材质或结构，增加水与空气的接触面积和时间，
提高冷却效率，从而减少水蒸气的产生和排放。
这种方法可能需要对现有冷却塔进行改造和升级。
5.混合式消雾技术：结合上述两种或多种方法，以达到更好的消雾效果。
例如，可以
同时采用冷凝法和加热法，或者冷凝法和化学法等。
需要注意的是，不同的冷却塔和应用场景可能适合不同的消雾技术。
在选择和实施消雾技术时，应考虑技术可行性、经济性、环境影响以及长期运营和维护等因素。
同时，随着科技的不断进步和创新，未来可能会出现更高效、更环保的冷却塔消雾技术。
冷却塔使用说明书
用户使用维护手册冷却塔使用维护说明书一、冷却塔的工作原理该设备是一种机力通风型冷却设备，其工作原理是把需要冷却处理的水压到冷却塔配水装置中，通过该装置将水均匀的喷洒于填料上，热水从填料上部落下，在填料上形成水膜，同时不饱和的冷空气由风机从塔下抽到塔中，进入填料并在填料间隙中流动，热水与不饱和空气在此进行交换，使不饱和的冷空气变成饱和的热空气，最后由风机抽到塔外，如此循环，从而达到降低水温的效果。
二、冷却塔的运行说明1、冷却塔运行前准备1.1清理现场，保证塔内、塔顶无杂物；1.2检查各部件安装位置是否符合安装要求，各部位坚固件连接是否松动。
所有拉杆应收紧，并留有调节余量；1.3检查电动机绝缘电阻，以免电机工作时烧坏；1.4冷却塔运行前必须清理配水装置内杂物，以免堵塞该装置的出水孔或喷头，从而造成配水不均匀。
收水器定位应牢固u，片距均匀，方向正确。
配水池盖板，各检修门开启应灵活；1.5检查风机叶片的叶尖与风筒间隙，小风机叶片尖与风筒间隙在10-22mm之间，大风筒一般控制在规定要求范围内，达不到上述要求应调整，严禁在叶片上走人及搁置重物；1.6冷却塔风机采用皮带传动时，应检查轴承中是否已加润滑脂，三角皮带松紧是否合适，皮带盘是否水平，皮带型号是否一致，防止皮带松动打滑，保证风机运行平稳；1.7冷却塔风机采用变速箱时，应检查油路是否畅通，油管是否保持在同一平面上，油位是否在规定的位置。
电机输出轴及齿轮输入轴向轴允许差0.1mm，连轴器平行允差0.1-0.5mm，调整座纵、横方向、水平误差不大于0.12/1000（详细数据见风机厂家说明书）。
1.8检查风机输出端止动保险是否安装正确。
以上情况应全面检查，并按要求处理无问题后方可投入运行。
2、循环水系统试运行2.1、逐步打开进水总管阀门，通过阀门将水量调节至额定值。
2.2、冷却塔采用旋转布水器配水时，应观察布水器旋转情况，布水器应运转平稳，布水均匀，如有异常情况，按常见故障及排除的规定排除。
一种无填料二次雾化喷雾冷却塔
