第二章 汽轮机本体结构
1
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
2
第二章 汽轮机本体结构
汽缸 进汽部分及中低压联通管 喷嘴组、隔板及隔板套、静叶环及静叶持环 汽轮机转子 动叶片 汽封及轴封系统 轴承 盘车装置
15
进汽部分及中低压联通管
高压进汽部分
指从调节阀到第一级喷嘴叶栅的区域，是汽轮机中承受压力、 温度最高的区域（下图为135机组高压进汽部分）
16
125机组高压进汽部分
17
中压进汽部分
指从中压调节阀到中压第1级喷嘴叶栅的区域，是汽轮 机中承受温度最高的区域之一(135机组)
18
中低压联通管
19
汽缸排汽段或低压缸多与低压转子轴承座做成 一体（排汽段蒸汽温度甚低，不会引起轴承温 度过高）
9
猫抓支撑
上缸猫抓支撑 下缸猫抓支撑
上缸猫抓中分面支撑
下缸猫抓中分面支撑 下缸猫抓非中分面支撑
10
上缸法兰延伸的猫爪作 为承力面支承在轴承箱 上，其承力面与汽缸水 平中分面在同一平面内。 猫爪受热膨胀时，汽缸 中心仍与转子中心保持 一致。下缸靠水平法兰 的螺栓吊装在上缸上， 使螺栓受力增加。
5
中压12级
高压14级
135机组高、中压缸纵剖图
6
对称分流布置，各8个压力级
135机组低压缸纵剖图
7
低压缸喷水系统（低负荷、空载、甩负荷下，防止排汽温度太高）
135机组低压缸喷水系统
8
汽缸的支承
单缸汽轮机的高压段或多缸汽轮机的高、中压 缸，多用猫抓支承在相应的轴承座上。（避免 直接和轴承座相连接引起轴承温度过高）
第二章 汽轮机本体结构
1
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
2
第二章 汽轮机本体结构
汽缸 进汽部分及中低压联通管 喷嘴组、隔板及隔板套、静叶环及静叶持环 汽轮机转子 动叶片 汽封及轴封系统 轴承 盘车装置
15
进汽部分及中低压联通管
高压进汽部分
指从调节阀到第一级喷嘴叶栅的区域，是汽轮机中承受压力、 温度最高的区域（下图为135机组高压进汽部分）
16
125机组高压进汽部分
17
中压进汽部分
指从中压调节阀到中压第1级喷嘴叶栅的区域，是汽轮 机中承受温度最高的区域之一(135机组)
18
中低压联通管
19
汽缸排汽段或低压缸多与低压转子轴承座做成 一体（排汽段蒸汽温度甚低，不会引起轴承温 度过高）
9
猫抓支撑
上缸猫抓支撑 下缸猫抓支撑
上缸猫抓中分面支撑
下缸猫抓中分面支撑 下缸猫抓非中分面支撑
10
上缸法兰延伸的猫爪作 为承力面支承在轴承箱 上，其承力面与汽缸水 平中分面在同一平面内。 猫爪受热膨胀时，汽缸 中心仍与转子中心保持 一致。下缸靠水平法兰 的螺栓吊装在上缸上， 使螺栓受力增加。
5
中压12级
高压14级
135机组高、中压缸纵剖图
6
对称分流布置，各8个压力级
135机组低压缸纵剖图
7
低压缸喷水系统（低负荷、空载、甩负荷下，防止排汽温度太高）
135机组低压缸喷水系统
8
汽缸的支承
单缸汽轮机的高压段或多缸汽轮机的高、中压 缸，多用猫抓支承在相应的轴承座上。（避免 直接和轴承座相连接引起轴承温度过高）
汽轮机培训讲义(PPT59页)
叶轮工作时，主要承受的力有以下几种。 1、叶轮自身质量引起的离心力。 2、叶片、围带和拉筋引起的离心力。 3、套装转子由于叶轮套装在轴上的过盈产生的接触应力 4、在较高温度区域内的叶轮以及在透平启动过程中，叶
若工艺过程中有某一个压力的蒸汽用不完 时，就把这股多余的蒸汽用管路注入汽轮 机中的某个中间级内，与原来的蒸汽一起 工作，这样就可以从多余的蒸汽中获得能 量，得到一部分有用功，作为蒸汽热量的 综合利用，称为注入式汽轮机。
另外，汽轮机按工作原理可分为冲动 式、反动式、冲动与反动组合式汽轮机； 按结构可单级汽轮机、多级汽轮机和速度 级汽轮机。
汽轮机培训讲义
第一章 概述
汽轮机又叫蒸汽透平，它是以水蒸汽为工质，转子按一定方向作旋转运动的 连续工作的原动机。广泛地应用于发电、船舰、冶金、石油、化工等工业部 门，已有一百多年的历史。
工业汽轮机是指除去中心电站、中心热电站及船舰用汽轮机以外的其它有关 行业中使用的汽轮机都统称为工业汽轮机。三十年代冶金工业加速了工业汽 轮机的发展，尤其是六十年代初期高压离心式压缩机用于合成氨、乙烯生产， 使工业汽轮机获得极其广泛地使用。
3.汽轮机的转速易于调节，变转速运行的灵敏性及稳定性使工业生产的实际 要求获得满意地实现，自动化控制十分方便；
4.汽轮机的防爆、防潮性比电动机好，可以露天运行，在化工等防爆要求严 格的场所使用汽轮机，安全性好。
5.汽轮机起动几乎不用电，减少对电网供电的依赖性，使运行费用降低。 6.汽轮机在高转速下效率更高，因此用它来驱动在高速运转的离心式压缩机、
泵等，这样机组运行时经济性好。 7.便于实现热能的综合利用，这是最主要的优点。
第二章 汽轮机的分类
1.按热力过程分类： 1）凝汽式汽轮机： 纯凝汽式汽轮机一般简
若工艺过程中有某一个压力的蒸汽用不完 时，就把这股多余的蒸汽用管路注入汽轮 机中的某个中间级内，与原来的蒸汽一起 工作，这样就可以从多余的蒸汽中获得能 量，得到一部分有用功，作为蒸汽热量的 综合利用，称为注入式汽轮机。
另外，汽轮机按工作原理可分为冲动 式、反动式、冲动与反动组合式汽轮机； 按结构可单级汽轮机、多级汽轮机和速度 级汽轮机。
汽轮机培训讲义
第一章 概述
汽轮机又叫蒸汽透平，它是以水蒸汽为工质，转子按一定方向作旋转运动的 连续工作的原动机。广泛地应用于发电、船舰、冶金、石油、化工等工业部 门，已有一百多年的历史。
工业汽轮机是指除去中心电站、中心热电站及船舰用汽轮机以外的其它有关 行业中使用的汽轮机都统称为工业汽轮机。三十年代冶金工业加速了工业汽 轮机的发展，尤其是六十年代初期高压离心式压缩机用于合成氨、乙烯生产， 使工业汽轮机获得极其广泛地使用。
3.汽轮机的转速易于调节，变转速运行的灵敏性及稳定性使工业生产的实际 要求获得满意地实现，自动化控制十分方便；
4.汽轮机的防爆、防潮性比电动机好，可以露天运行，在化工等防爆要求严 格的场所使用汽轮机，安全性好。
5.汽轮机起动几乎不用电，减少对电网供电的依赖性，使运行费用降低。 6.汽轮机在高转速下效率更高，因此用它来驱动在高速运转的离心式压缩机、
泵等，这样机组运行时经济性好。 7.便于实现热能的综合利用，这是最主要的优点。
第二章 汽轮机的分类
1.按热力过程分类： 1）凝汽式汽轮机： 纯凝汽式汽轮机一般简

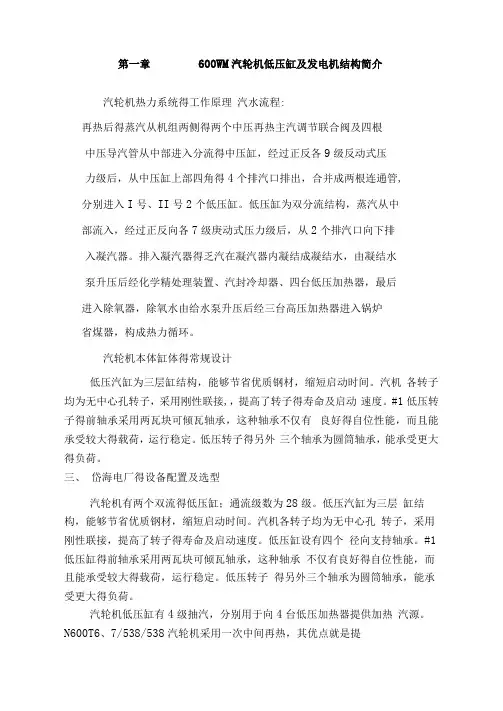

汽轮机本体结构(低压缸及发电机)
第一章600WM汽轮机低压缸及发电机结构简介汽轮机热力系统得工作原理汽水流程:再热后得蒸汽从机组两侧得两个中压再热主汽调节联合阀及四根中压导汽管从中部进入分流得中压缸，经过正反各9级反动式压力级后，从中压缸上部四角得4个排汽口排出，合并成两根连通管,分别进入I号、II号2个低压缸。
低压缸为双分流结构，蒸汽从中部流入，经过正反向各7级庚动式压力级后，从2个排汽口向下排入凝汽器。
排入凝汽器得乏汽在凝汽器内凝结成凝结水，由凝结水泵升压后经化学精处理装置、汽封冷却器、四台低压加热器，最后进入除氧器，除氧水由给水泵升压后经三台高压加热器进入锅炉省煤器，构成热力循环。
汽轮机本体缸体得常规设计低压汽缸为三层缸结构，能够节省优质钢材，缩短启动时间。
汽机各转子均为无中心孔转子，采用刚性联接,，提高了转子得寿命及启动速度。
#1低压转子得前轴承采用两瓦块可倾瓦轴承，这种轴承不仅有良好得自位性能，而且能承受较大得载荷，运行稳定。
低压转子得另外三个轴承为圆筒轴承，能承受更大得负荷。
三、岱海电厂得设备配置及选型汽轮机有两个双流得低压缸；通流级数为28级。
低压汽缸为三层缸结构，能够节省优质钢材，缩短启动时间。
汽机各转子均为无中心孔转子，采用刚性联接，提高了转子得寿命及启动速度。
低压缸设有四个径向支持轴承。
#1低压缸得前轴承采用两瓦块可倾瓦轴承，这种轴承不仅有良好得自位性能，而且能承受较大得载荷，运行稳定。
低压转子得另外三个轴承为圆筒轴承，能承受更大得负荷。
汽轮机低压缸有4级抽汽，分别用于向4台低压加热器提供加热汽源。
