纸机干燥部的最优化方案
纸机干燥部提速改造
纸机干燥部提速改造1前言纸机提速改造，将从原有的平衡达到一个新的平衡。
在确定新的平衡点时，干燥部的能力应当是考虑的主要因素。
提高干燥能力可以从多方面着手，包括：提高湿部脱水能力，增加烘缸组，改善袋通风，改进蒸汽冷凝水系统，改进虹吸管形式，增加挠流棒等方法。
但本人认为，除非需要改为机内涂布或施胶而加一组烘缸外，改造应以尽量不增加烘缸为宜。
2提高湿部脱水能力一般，进烘缸纸页的水分降低1%，可以节约蒸汽5%。
所以，从湿部做文章，提高进烘缸纸页的干度来提高纸机的生产能力，将比单从干燥部努力更为有效。
我厂于1993年从加拿大散得贝引进一台二手纸机。
这台纸机的网部曾在1987年进行过改造，改为V ALMET SYM-FLO流浆箱和SYM-FORMER叠网成形器，设计车速1000m/min。
当时压榨部和烘缸还未进行改造，车速只开650～700m/min，进烘缸的纸页干度只有36%～38%。
引进后，我们对压榨部进行了改造，从原来的两道平压，改为三辊两压区复合压榨加一道平压(原有的)。
目前，这台纸机的进烘缸纸页干度可达40%～43%。
按照现有的设备条件，如果从以下几方面努力，还能进一步提高进烘缸纸页干度，使之达到43%以上。
(1)精细调节网部脱水元件，使之达到最佳脱水状态，使纸页成形和出伏辊的干度达到最佳。
(2)合理配置和使用好毛毯清洗元件，加强洗涤水过滤，确保喷淋管不堵塞，使毛毯始终保持清洁状态。
这一点是极其重要的。
(3)由于纸机压榨辊没有中高控制，所以确保各辊子中高合适，辊面吻合良好，这一点也是很重要的。
(4)提高浆料温度，改善纸页成形，使用有效的助剂，优化抄纸的工艺条件。
在有必要且经济能力允许时，也可以考虑把第三道平压改为靴式压榨。
据VOITH公司介绍，世界上第一台使用靴式压榨的纸机，把第三道传统压榨改为靴式压榨后，在车速提高200m/min(达到1200m/min)之后，进烘缸纸页的干度还提高5%，达到49%～50%，纸机产量提高16%。
特种纸的优化干燥技术
特种纸的优化干燥技术为什么在施胶机后安装红外加热风干燥系统?我们的UniDryer ®系统集成了高性能的红外线干燥模块和高速的悬浮风嘴及集成风机。
其中的热风干燥运用了从红外部分排出的废气循环到悬浮风嘴吹出，从而提升了能源效率。
同时，由于紧凑的设计、高效的蒸发效率和稳定的纸页运行，这种系统为施胶机的灵活运用提供了非常多的优势。
UniDryer ®系统应用于特种纸行业UniDryer ®被广泛应用于对纸张质量和工艺有严格要求的特种纸行业，如装饰纸、标签纸、轮廓纸、热敏纸、钞票纸、无纺纸、包装纸和卷烟纸等。
它能提供：◆效率和紧凑的完美结合，能够保证纸页在进入烘缸或第一接触点前达到不粘缸◆干燥功率的灵活控制：红外功率、吹风温度和速度能够独立调整，从而达到干燥速率的控制◆更高的纸张质量：得益于UniDryer ®正反两面单独控制的灵活性，它常被用于正反两面不同涂布量的特殊涂布工艺◆红外模块和热风风嘴的交替设计，保证了纸页运行的稳定◆同时也能通过横幅水分控制选项，达到调整纸页横幅水分曲线的目的若您有任何问题，请随时联系我们！Mr Hunter Huang, Market Manager china中国区市场经理T:2122197133E-mail:**************************国外TechnocellGunzach纸厂特种纸机上安装的UniDryer® V3红外干燥系统施胶机后集成的UniDryer®干燥系统97Aug., 2017 Vol.38, No.15China Pulp & Paper IndustryCopyright ©博看网. All Rights Reserved.。
纸张生产过程优化如何通过工艺改进提高纸张质量和生产效率
纸张生产过程优化如何通过工艺改进提高纸张质量和生产效率在纸张生产过程中，通过工艺改进是提高纸张质量和生产效率的关键。
本文将探讨一些常见的工艺改进方法，以使纸张生产过程更加优化。
1. 原材料选择和处理在纸张生产中，选择合适的原材料是确保纸张质量的首要因素。
选用优质的纸浆原料，并进行适当的处理，如筛选、过滤等，可以有效降低纸浆中的杂质含量，增加纸张的纯度和强度。
此外，优化纸浆的湿度和浆糊的pH值等参数，可以提高纸张的光洁度和白度。
2. 温度和湿度控制纸张生产中，控制温度和湿度对于纸张质量和生产效率具有重要影响。
通过合理的温度和湿度控制，可以使纤维在纸张成型过程中更好地分散和结合，从而提高纸张的强度和平整度。
此外，恰当的温度和湿度还可以减少纸张制造过程中的破损和断层，降低生产中的不良品率，提高生产效率。
3. 质量监控和自动调整要优化纸张生产过程，质量监控是不可或缺的。
通过引入现代化的检测设备和自动调整系统，可以对纸张质量进行实时监测和调整，及时发现和解决可能出现的问题。
例如，利用在线纸张强度检测仪，及时调整纸浆配比和干线速度，以确保纸张的强度符合要求。
这样，不仅可以提高纸张的一致性和稳定性，还可以降低废品率，并提高生产效率。
4. 纸张干燥技术改进纸张的干燥过程对于纸张质量和生产效率同样至关重要。
通过改进干燥技术，可以有效降低纸张的水含量，提高纸张的强度和平整度。
常见的干燥技术改进包括增加干燥缓冲区长度、优化干燥气流分布、控制干燥温度等。
合理的干燥技术不仅可以提高纸张的质量，还可以缩短纸张生产周期，提高生产效率。
5. 员工培训和技能提升除了工艺改进，员工的培训和技能提升也是提高纸张质量和生产效率的重要因素。
通过针对员工进行定期培训，提高他们的技能水平和专业知识，使其能够更好地掌握纸张生产中的关键环节和技术要点。
这样，员工将能够更加熟练地操作设备，及时处理生产中的异常情况，并有效地提高纸张的质量和生产效率。
造纸设备3干燥部
过低则可能使纸张过于干燥，易产生静电和粉尘。因此，需要合理控制
空气湿度，以保证纸张质量。
优化干燥部的措施与方法
设备改进
采用高效、节能的干燥设 备，如热泵、红外线干燥 等，提高干燥效率并降低 能耗。
控制策略优化
通过改进控制算法、提高 自动化程度等方法，实现 干燥过程的精确控制和优 化。
操作维护规范
制定科学合理的操作和维 护规范，确保设备的正常 运行和延长使用寿命。
发展阶段
随着工业革命的推进和技术的进步，干燥部开始采 用机械通风和加热装置，提高了干燥效率和质量。
现代阶段
近年来，随着自动化和智能化技术的不断发展，干 燥部的控制精度和自动化程度不断提高，实现了更 高效、更稳定的干燥过程。
02
干燥部主要设备
烘缸
80%
结构
由缸体、端盖、蒸汽接头、冷凝 水排出装置等组成。
06
干燥部与环境保护
干燥部对环境的影响
能耗
干燥部是造纸过程中能耗最大的部分，大量热能的消耗不仅增加 生产成本，还导致能源浪费。
废气排放
干燥过程中产生的废气含有大量水蒸气、挥发性有机化合物(VOCs) 和颗粒物，对环境造成污染。
噪音
干燥部设备运行产生的噪音对工作环境和周边社区造成噪音污染。
减少能耗和降低污染的措施
智能化技术
通过引入大数据、人工智能等技术手段，实现干燥部的智 能化管理，提高能源利用效率，减少污染物排放。
环保材料应用
研发新型环保材料，如生物降解材料、低挥发性有机化合 物涂料等，从源头减少干燥部对环境的影响。
THANK YOU
感谢聆听
气垫式干燥部
结构
特点
由气垫、加热器、风机、控制系统等 组成。
纸机干燥部节能(纸和造纸)

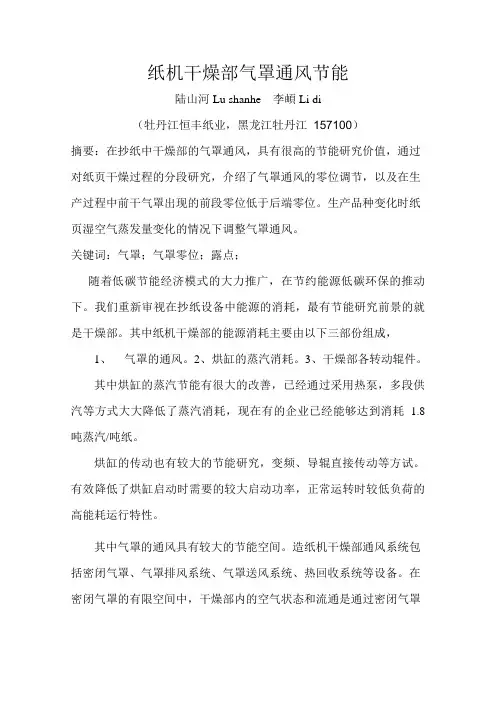

纸机干燥部气罩通风节能陆山河Lu shanhe 李頔Li di（牡丹江恒丰纸业，黑龙江牡丹江157100）摘要：在抄纸中干燥部的气罩通风，具有很高的节能研究价值，通过对纸页干燥过程的分段研究，介绍了气罩通风的零位调节，以及在生产过程中前干气罩出现的前段零位低于后端零位。
生产品种变化时纸页湿空气蒸发量变化的情况下调整气罩通风。
关键词：气罩；气罩零位；露点；随着低碳节能经济模式的大力推广，在节约能源低碳环保的推动下。
我们重新审视在抄纸设备中能源的消耗，最有节能研究前景的就是干燥部。
其中纸机干燥部的能源消耗主要由以下三部份组成，1、气罩的通风。
2、烘缸的蒸汽消耗。
3、干燥部各转动辊件。
其中烘缸的蒸汽节能有很大的改善，已经通过采用热泵，多段供汽等方式大大降低了蒸汽消耗，现在有的企业已经能够达到消耗 1.8吨蒸汽/吨纸。
烘缸的传动也有较大的节能研究，变频、导辊直接传动等方试。
有效降低了烘缸启动时需要的较大启动功率，正常运转时较低负荷的高能耗运行特性。
其中气罩的通风具有较大的节能空间。
造纸机干燥部通风系统包括密闭气罩、气罩排风系统、气罩送风系统、热回收系统等设备。
在密闭气罩的有限空间中，干燥部内的空气状态和流通是通过密闭气罩的排风和送风来进行调整、控制。
因此，在保证气罩密闭的情况下，准确控制气罩内空气系统是保证均匀的水分和节约能源的重要措施。
通过多次的实践，我们对气罩内的纸页通风干燥进行了如下研究，从压榨部出来的纸页在气罩内经过三个阶段的干燥。
1、纸页升温加速干燥阶段，刚进入的纸页在气罩的前部进行温度的快速升温，在这里纸页内的非结合水分被快速蒸发，这个区域在烘缸袋区排出的空气温度低，湿度大。
加速干燥这个阶段主要将纸页由进气罩的43-52%干度提高到60-65%，纸页温度由室温30摄氏度提高到65摄氏度。
在这里纸页水分蒸发较多。
2、纸页恒温恒速干燥阶段，随着纸页温度升高非结合水蒸发完毕，结合水开始蒸发，烘缸袋区带走大量的湿空气，并且温度较高。

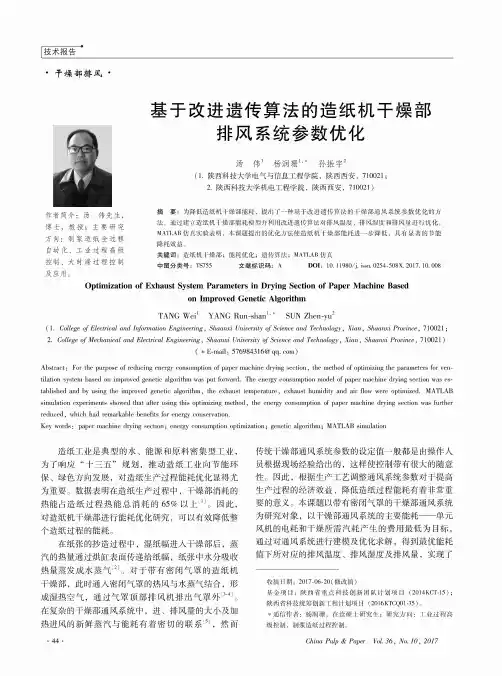

基于改进遗传算法的造纸机干燥部排风系统参数优化
