平板止水钢闸门安装使用说明书无锡市太湖电力成套设备有限公司二00八目录1、概述2、主要结构3、安装要求4、运行要求5、维护和保养1、概述平板钢闸门与闸门槽配套使用。

工作时通过平板钢闸门的预压量使钢闸门的“P”型橡皮紧贴闸槽的止水面,达到止水的目的。

2、主要结构:2.1、由框架结构、水封装置(包括“P”型橡皮、刀囗橡皮)、限压滑块、反向滑块等组成。

2.2、框架结构:为钢闸门的主体结构,起到承受荷载、安装水封等作用,材质为Q235。

2.3、限压滑块:此滑块装在“P”型止水橡皮一侧,起到保护橡皮作用,材质为Q235。

2.4、反向滑块(轮):设计在迎面,起到导向的作用,材质为Q235。

3、安装要求3.1、组成安装指导小组;3.1.1、制定设备安装方案;3.1.2、及时发现并协调处理安装中出现的问题;3.1.3、负责组织安装和安装质量检测及组织验收。

3.2、安装所需图纸:平板止水钢闸门安装总图。

3.3、平板止水钢闸门的安装和检测。

3.4、复测闸门有关尺寸,如门叶厚度、门叶宽度、门叶对角线相对差值、止水橡皮表面的平面度等,并做好记录。

3.5、清除门叶上和闸槽内所有杂物。

3.6、满足以上要求后,用黄油涂刷在止水面上,防止摩擦损坏。

3.7、吊车通过起吊装置,将闸门吊起,闸门底部放入喇叭槽内约定200mm时,微调门叶在门槽前后、左右位置,基本对中后,缓慢下降,直至到底槛。

3.8将止水橡皮湿水,重复两次,闸门上下移动,闸门升降平稳,无卡阻现象,闸门止水橡胶紧贴门槽和底槛。

3.9、闸门安装过程中安全注意事项:a、对正吊起物件下面,不要作业或站人;b、不得在空中乱扔物件;c、恶劣天气(6级以上大风下雨告等)露天不得登高作业;4、运行要求4.1、运行前检查:a、检查闸门槽和底槛有无杂物堵塞;b、检查闸门密封状况是否良好;c、检查起吊执行机构是否灵活、准确。

4.2、闸门下沉后不能把水抽干,原因有:a、闸门未下到位;b、闸门未紧靠在闸槽上;c、止水橡皮失效。

平板钢闸门操作使用手册

平板钢闸门操作使用手册

BGZ-3000×2500 型平板钢闸门安装、操作和维护手册目录一、适用范围二、主要技术条件三、安装与调整四、使用与保护一、适用范围主要应用于城市给水排水、化工、防洪、水利等水工构筑物、出水口、作流道切换或截断水流之用。

可广泛用于电厂、自来水厂、污水处理厂、城市雨污水泵站、水利防汛等行业。

二、主要技术条件1、安装地点:露天2、闸门止水方向:双向止水3、启闭方式:双吊点电动螺杆启闭4、平板钢闸门参数:闸门型号:BGZ-3000×2500孔口尺寸:3000×2500mm渠深:7000mm闸门结构及构造:潜孔式平面滑块直升钢闸门(双向止水)启闭机型号:QS-2×10T电机功率:3kw三、安装与调整1、安装前应检查闸门各部件是否完整,有无损坏。

2、检查闸门安装位置及土建尺寸是否与图纸相符。

3、按图纸要求在闸门上装好密封组件。

6、检查预埋件的安装是否符合要求并进一步调整。

使预埋门槽与铅垂线重合,偏差应小于1/1000。

且不能有渗水现象。

7、插入闸门前与橡皮条接触面一定要清理干净保证表面光滑,并且在预埋件上浇上水最好涂上润滑油或脂,以防擦伤密封橡皮,影响止水橡皮的密封性能。

8、启闭机的安装方法:启闭机固定其位置时,先将启闭机的螺杆孔中心与闸门轴心调整到同一直线上,然后将丝杆插入闸门的丝杆孔并联接好,使两者位于同一铅垂线上。

再将启闭机座上的连接钢板与预埋板焊接,(如启闭机无连接板时,应用焊接螺栓先焊在土建预埋板上再将启闭机固定在所置位置)即完成闸门及启闭机的初步安装。

9、启闭机的丝杆和闸门联接后,检查各部位是否全部安装到位,方可试动启闭机,在一般情况下,启动如不灵活,可微调联接板的位置,感觉轻松灵活后方可固定。

四、使用与维护1、闸门为双向承水压闸门,因此启闭时应在静水的情况下而上下游必须满足液位差不大于500mm时方可启闭,并注意在液位差较大时必须在低液位的池内灌水后方可启闭。

钢闸门设计规范

钢闸门设计规范

钢闸门设计规范钢闸门作为一种常见的建筑门类,广泛应用于各种场所,为了保证其使用性能和安全性,有必要制定相关的设计规范。

以下是钢闸门设计规范的主要内容:1. 材料选择:(1) 闸门框架和门扇应采用优质钢材制成,材料应符合国家标准要求,具有足够的强度和刚度。

(2) 闸门表面应进行防腐处理,常见的方式包括热浸镀锌、喷涂防锈漆等。

2. 结构设计:(1) 闸门框架应具备足够的刚性和稳定性,能够承受门扇负荷和外部作用力。

(2) 门扇应设计合理,开闭灵活,且能够自动复位,以确保每次关闭时都能够完全密封。

(3) 闸门应设有安全装置,如防撞装置、防夹手装置等,以防止意外事故的发生。

3. 尺寸规范:(1) 闸门宽度应根据实际情况确定,一般要求能够容纳通过的人员和物品。

(2) 高度应根据场地情况和安装位置确定,要求能够满足通行要求和保证安全。

(3) 闸门框架和门扇的厚度和宽度应符合国家标准,能够满足设计要求和承受负荷。

4. 安装要求:(1) 安装前需进行场地勘察,确保闸门能够正常开闭,并且不会与建筑物或其他设施发生碰撞。

(2) 闸门的基础应该牢固,施工时要遵守相关的建筑标准和规范。

(3) 安装完成后,应进行功能性测试和安全性检查,确保闸门的正常运行和使用安全。

5. 使用与维护:(1) 闸门的使用要求应明确告知用户,包括开关方法、使用注意事项等。

(2) 定期对闸门进行维护保养,保持闸门的良好状态,延长使用寿命。

(3) 对于发现的故障或损坏,应及时修理或更换,以确保闸门的正常运行。

综上所述,钢闸门设计规范是确保闸门在使用过程中能够达到预期功能,并保证用户和工作环境安全的重要文档。

制定规范可以标准化钢闸门的设计、生产和安装过程,进一步提高钢闸门的质量和安全性。

同时,规范的执行也需要相关各方共同努力,包括制造商、施工单位和用户等,形成一个协同合作的良好环境。

04钢制平板闸阀检测作业指导书

04钢制平板闸阀检测作业指导书

04钢制平板闸阀检测作业指导书一、引言本指导书是为了指导钢制平板闸阀的检测作业,确保阀门的正常运行和安全使用。

详细介绍了检测前的准备工作、检测步骤及仪器使用等内容。

二、检测前准备工作1.检查阀门和检测仪器的完好程度,确保无漏损和损坏。

2.清洁阀门表面和内部,清除阻塞物和杂质。

3.准备所需的检测仪器,包括液压试验仪、振动测试仪、温度计等。

4.确定检测范围和目标,了解阀门的技术参数和工作条件。

5.个人防护装备的准备,包括安全帽、手套、眼镜等。

三、检测步骤1.检测外观缺陷:检查阀门外表,包括焊缝、螺纹、密封面等是否存在裂纹、破损等缺陷。

2.检测闸板和密封圈:观察闸板的开启和关闭情况,确保灵活顺畅,无卡滞现象。

检查闸板和密封圈的正常状态,是否有磨损或老化。

3.检测密封性能:使用液压试验仪,逐渐增加阀门内的液压,观察是否有渗漏情况。

测试压力一般为额定压力的1.5倍。

4.检测阀门的振动情况:使用振动测试仪,测量阀门在运行时的振动情况,检测是否超过额定振动限值。

5.检测阀门的温度变化:使用温度计等工具,测量阀门在运行时的温度变化情况,了解阀门的热稳定性和工作温度范围。

6.检测阀门的漏气情况:利用检测仪器,检测阀门是否存在泄漏现象,确保阀门的气密性能。

四、仪器使用注意事项1.使用液压试验仪时,确保测压范围正确,严格按照操作说明进行使用。

2.使用振动测试仪时,选择适当的振动传感器,并注意传感器与阀门的连接牢固性。

3.使用温度计时,选择适当的位置进行测量,确保测量结果的准确性。

4.使用漏气检测仪器时,确保仪器的灵敏度调节正确,并按照操作说明操作。

五、安全措施1.检测过程中,严禁使用力量过大的工具,以免损坏阀门。

2.液压试验时,确保阀门和管道与安全阀连接牢固,并检查设备和人员是否在安全距离之外。

3.检测过程中,严禁扩大检测范围,以免造成不必要的损失。

4.操作过程中,严格遵守操作规程,严禁擅自修改操作方法或参数。

六、检测结果处理根据检测结果,判断阀门的可用性和使用状况。

钢闸门操作规程、注意事项及维护

钢闸门操作规程、注意事项及维护

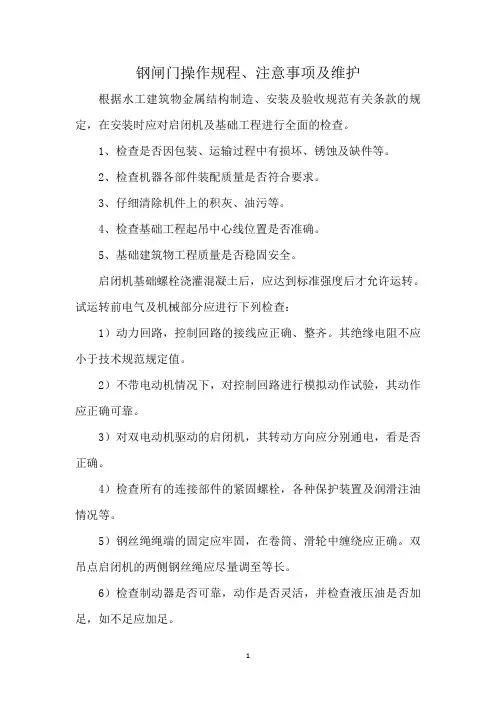

钢闸门操作规程、注意事项及维护根据水工建筑物金属结构制造、安装及验收规范有关条款的规定,在安装时应对启闭机及基础工程进行全面的检查。

1、检查是否因包装、运输过程中有损坏、锈蚀及缺件等。

2、检查机器各部件装配质量是否符合要求。

3、仔细清除机件上的积灰、油污等。

4、检查基础工程起吊中心线位置是否准确。

5、基础建筑物工程质量是否稳固安全。

启闭机基础螺栓浇灌混凝土后,应达到标准强度后才允许运转。

试运转前电气及机械部分应进行下列检查:1)动力回路,控制回路的接线应正确、整齐。

其绝缘电阻不应小于技术规范规定值。

2)不带电动机情况下,对控制回路进行模拟动作试验,其动作应正确可靠。

3)对双电动机驱动的启闭机,其转动方向应分别通电,看是否正确。

4)检查所有的连接部件的紧固螺栓,各种保护装置及润滑注油情况等。

5)钢丝绳绳端的固定应牢固,在卷筒、滑轮中缠绕应正确。

双吊点启闭机的两侧钢丝绳应尽量调至等长。

6)检查制动器是否可靠,动作是否灵活,并检查液压油是否加足,如不足应加足。

空试运转:在不带闸门的情况下,将高度指示计传动链条拆掉,电动机正反运转三次,并检查下列电气和机械部分:1)电动机运行应平稳,三相电流应平衡。

2)电气设备应无异常发热现象。

接触器触头应无烧损现象。

3)限位开关动作应可靠。

4)制动闸瓦应全部离开制动轮。

5)钢丝绳在任何情况下,不得与其他部件碰刮。

6)空试运转时,所有机械部件不应有冲击声和其它异常声音。

负荷试运转:负荷试运转,是将闸门在门槽内动水或静水中正常升降三次。

1)检查闸门在门槽内移动有否卡阻现象。

2)检查制动器抱闸是否平稳可靠。

3)高度计调整时应使上、下限位开关和高度显示准确可靠,其具体调整方法如下:经试车认为机器运转正常后,把闸板放到最低位置,排除所有间隙,切断电源。

将高度批示计侧盖取下,用手转动链轮,将指针指向刻度板上的零位。

并同时压断左端行程开关。

装好链条,接通电源,使闸板上升300~500毫米,然后停机反转下降,看指针返回零位时是否自动停机,若不能自动停机,要人工停止,找出原因,修定零位,反复试验,直至满意为止(注意调整时一定要切断电源)。

水工钢结构课程设计任务书(平面钢闸门)

水工钢结构课程设计任务书(平面钢闸门)

水工钢结构课程设计任务书(平面钢闸门设计)班级:农业水利工程12-1、2一、设计任务为某水库溢洪道设计平面钢闸门一面,作为主要工作闸门。

二、设计资料1、 孔口净宽:12米。

2、 计算水头:6米。

3、 材料:门叶结构 Q235,侧止水用P -60A 型橡皮,底止水用I110—16条型橡皮,焊条 E43型,砼等级C20,采用普通螺栓。

4、参考资料:《水工钢结构》范崇仁主编,《水利水电工程钢闸门设计规范》。

三、设计要求1、 编写设计书,参照“设计计算参考提纲”的内容,对原则问题应有简略的论证并附必要的简图。

用A4打印,用铅笔绘制简图。

2、 手工绘制施工图,图幅为A2图2张(或A3图4张)。

图中包括:门叶结构总图、侧视图、俯视图、必要的大样图,闸槽尺寸及埋固构件。

比例根据布图需要自定。

3、 作出闸门的材料表附在设计图上。

四、设计参考提纲1、 根据闸门工作条件,初步拟出闸门的构造形式及其总体布置⑴ 选择闸门的基本尺寸门高:6+0.3(门的超高,高出孔口净高)=6.3m。

门宽:为了布置侧止水和行走支承闸门宽度等于孔口净宽+2×0.3m。

⑵ 选择梁格布置方案主梁根数和布置,为简化设计和制造方便,又能保持闸门的整体刚度。

对与跨度远大于门高平面闸门,宜采用双主梁的复式梁格。

主梁位置按等水压力的原则布置,上下主梁应放置在离水压合力作用线相等的位置,并要求门的下悬臂≥0.12门高,上悬臂≤0.45门高。

水平次梁的间距,根据水压力的变化,应布置上疏下密,使各区格的面板厚度大致相同。

次梁可采用槽钢(包括顶梁和底梁)。

底梁不到底,布置底止水。

设置横隔板三道,等间距。

边梁采用单腹式。

⑶ 梁格采用齐平连接水平次梁穿过横隔板成连续梁。

纵向联结系,两主梁的下翼缘设斜杆,形成纵向桁架。

将所选择的梁格布置方式、行走支承的位置绘出简图。

2、 面板设计根据梁格布置,进行面板设计。

列表估算面板厚度,结合构造要求选择面板厚度。

对底梁下的面板悬出段,应按悬臂板进行验算。

水工钢结构第七章平面钢闸门

水工钢结构第七章平面钢闸门

上的倾角均接近于零,故为简化计算,中间区格可当作四边固定板
计算。
l 对于顶、底梁截面比较小的顶、底部区格,因面板在刚度较小的顶
梁和底梁处会产生较大的倾角,接近于简支边,故顶、底区格按三
边固定另一边(顶或底边)简支的矩形板计算。
钢面板厚度的计算需与水平次梁间距的布置同时进行,最终应使各
区格之间板厚大致相等。钢面板宜选用较薄的钢板,一般不应小于
17
⑶横向联结系(又称竖向联结系) 布置在垂直于闸门跨度方向的竖 直平面内,以保证闸门横截面的刚度 ,使门顶和门底不致产生过大的 变形。其主要承受由顶梁、底梁和水平次梁传来的水压力并传给主梁。 其形式主要有实腹隔板式和桁架式。
18
• ⑷纵向联结系(又称门背联结系或起重桁架) 布置在闸门下游面主梁(或主 桁架)的下翼缘(或下弦杆)之间的纵向竖直平面内,承受闸门部分自重和其 它竖向荷载,并可增强闸门纵向竖平面的刚度;当闸门受双向水头时还能保证 主梁的整体稳定性。
6mm,通常可取(8-16)mm。
41
梁格的布置图 (a)简式 (b)普通式 (c)复式
42
(二)面板参加主(次)梁整体弯曲时的强度计算
在主(次)梁截面选定后,考虑到面板本身在局部弯曲的同时还随主 (次)梁受整体弯曲的作用,则面板为双向受力状态。故应按第四强 度理论验算面板的折算应力强度。 ⑴ 当面板的边长比b/a>1.5,且长边b沿主梁轴线方向时,只需按下 式验算面板A点在上游面的折算应力:
初选面板厚度时,先按面板支承长边中点A的最大局部弯曲应力 强度条件初步计算。
四边固定支撑面板
39
max 1 M tm 2/6a xkpa2/t2 []
t a kp []
四边固定支承面板

钢结构设计(平板钢闸门)

钢结构设计(平板钢闸门)

漏顶式平面钢闸门设计一、设计资料闸门形式:溢洪道漏顶式平面钢闸门孔口净宽:10m设计龙头:5.8m结构资料:3号钢(Q235)焊条:E43型止水橡皮:侧止水为P型橡皮,底止水为条形橡皮行走支承:采用双滚轮式,采用压合胶木定轮轴套,滚轮采用国家定型产品钢筋混凝土强度等级:C20二、闸门结构的形式及布置1、闸门尺寸的确定闸门高度:不考虑风浪所产生的水位超高,H=5.8m;闸门的荷载跨度为两侧止水的间距:L1=10m;闸门的计算跨度:L=L0+2d=10+2×0.2=10.4m,其中,d为行走支承中心线到闸墩侧壁的距离。

2、主梁的形式主梁的形式应根据木头和跨度大小而定,本闸门属于中等跨度,为了便于制造和维护,决定采用实腹式组合梁。

3、主梁的布置由于L>1.5H,所以采用双主梁式。

为使两个主梁在合计水位时所受的水压力相等,两个主梁的位置应对称与水压力合力的作用线y'=H/3=1.93m,并要求下悬臂a≥0.12H,且a≥0.4m,同时满足于上悬臂c≤0.45H,且a≤3.6m,今取a=0.7m≈0.12H=0.696m;主梁间距:2b=2(y'-a)=2×(1.93-0.7)=2.46m;则c=H-2b-a=5.8-2.46-0.7=2.64m≈0.45H=2.61m,且c<3.6m,满足要求;闸门的主要尺寸如图所示.4、梁格的布置和形式梁格采用复式布置和等高连接,水平次梁穿过横隔板上的小孔并被横隔板所支承,水平次梁为连续梁,其间距上疏下密,使面板各区格需要的厚度大致相等,梁格布置的具体尺寸见图2所示。

5、联结系的布置和形式(1)横向联结系根据主梁的跨度,决定布置三道横隔板,其间距为10.4/4=2.6m,横隔板兼做竖直次梁。

(2)纵向联结系设在两个主梁下翼缘的竖平面内,采用斜杠式桁架。

6、边梁采用双复板式,行走支承采用双滚轮式;滚轮安装于边梁双腹板中间,为减小滚动摩擦力,采用压合胶木定轮轴套;滚轮采用国家定型产品。

昌三循环水钢闸门,滤网技术规范书(参数有待调整)

昌三循环水钢闸门,滤网技术规范书(参数有待调整)

华电新疆发电有限公司昌吉热电厂(2x330MW)热电联产工程辅机循环水钢闸门、滤网技术规范书设计单位:2009年101.总则1.1 本技术规范书仅适用于华电新疆发电有限公司昌吉热电厂(2x330MW)热电联产工程辅机循环水系统闸门,滤网。

它包括闸门,滤网的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 招标人在本规范书中所提及的要求和供货范围都是最低限度的要求,并未对一切技术细节作出规定,也未充分地详述有关标准和规范的条文,但投标人应保证提供符合本规范书和现行工业标准的、功能齐全的、全新的优质产品及相应服务。

1.3 投标人所提供的产品,必须是技术和工艺成熟先进,并有多台同类产品已投产,并通过多年连续运行实践已证明是成熟、安全、可靠的优质产品。

1.4投标人应对其所投标范围内的闸门,滤网主体及其附属、辅助设备、其它附件负有全责,这包括其分包和外购的产品。

1.5如因投标人所负责的闸门,滤网及其附属、辅助设备和附件的选型、设计、制造质量问题而导致闸门,滤网无法正常使用,无法满足性能要求,延误施工工期,投标人必须为此负全部(直接、间接)责任。

1.6如投标人没有对本规范书提出书面异议(或差异),招标人则可认为投标人完全接受和同意本规范书的要求。

如有异议,不管是多么微小,都应在投标书以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.7投标人须执行本规范书所列的各项现行国家标准、行业标准。

本规范书中未提及的内容均应满足或优于本规范书所列的现行国家标准、行业标准。

有矛盾时,按较高标准执行。

在此期间若颁布有更新、更高要求的标准、规范时,则应按更新、更高要求的标准、规范执行。

1.8在签定合同之后,招标人有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求,所提出问题由招投标双方共同商定,但投标人必须予以解决。

1.9合同签订后1个月,按本规范书的要求,投标人提出合同设备的设计、选型、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单。

平板闸阀说明书2

平板闸阀说明书2

产品使用说明书Z43DF平板闸阀吴忠仪表有限责任公司一概述本平板闸阀系列是一种先进的闸阀结构,是在总结了第一代平板闸阀的经验与特点参照国外新型平板闸阀的特点设计而成。

它不但具有第一代闸阀的特点:开关力矩小;密封性能好、无泄露;使用寿命长等特点,还具有以下优点:⒈阀体结构更为合理,重量轻,便于野外安装作业;⒉闸板与阀座有双重密封,并且在闸板全关的状态下,可以带压清除阀腔污物和拆换填料等易损件;⒊阀杆填料处摩擦力矩小、密封性能好、可达到无泄露;⒋减小开关力矩,提高使用寿命。

在介质压力作用下,闸板阀座浮动紧贴而实现密封。

工作中阀座始终紧贴闸板,防止杂质进入密封面,加之密封脂的作用,有效地保护了密封面不受损伤,减少了密封面摩擦力,从而减少了开关力矩,提高了使用寿命;⒌阀内件抗硫、防腐、耐冲蚀性能好成本低。

产品在开关过程中,能承受含机械杂质的高流速流体的冲刷;⒍零部件互换性高。

7.可根据用户要求配用电动、气动不同型式的执行机构。

二使用范围⒈用于天然气输送。

本系列产品密封性能好,能防止天然气的漏失和对环境的污染。

闸板阀全开时,为全通口径,便于清管作业。

⒉用于石油输送。

本系列产品具有开关力矩小、操作方便、寿命长等特点,可取代楔式闸阀和球阀。

⒊用于化工、水电、冶金、城市建设等部门的气体及液体介质的输送。

三技术参数四结构及工作原理⒈Z43DF平板闸阀结构如图1所示:⒉工作原理顺时针转动手轮,(电动、气动型为输入相应的电、气信号)闸板下移,插入两阀座间,阀座密封面上镶嵌有具有弹性的矩形四氟密封圈,在介质压力作用下,阀板与密封圈强制接触,实现密封。

当阀前达到管线压力时,相应的力作用于阀板,迫使阀板进一步压缩下流阀座上的矩形四氟密封圈,直到阀板与金属阀座密封面接触,这样形成了双重密封,既一是矩形四氟密封圈与阀板过盈接触形成预紧软密封;二是金属阀座与阀板接触形成强制压紧的硬密封。

从而实现闸阀无泄露关闭。

逆时针转动手轮,闸板上移,阀打开。

平面钢闸门技术说明

平面钢闸门技术说明

平面钢闸门技术说明(一)供货范围本公司为该项目提供的BGZ型平面钢闸门为成套设备,整套装置包括如下:门槽、门框、门体;密封条、滚轮、吊耳;卷扬式启闭机及传动丝杆、手电两用启闭机、启闭机座架;此外配备就地控制箱及安装用所有的预埋件、基础螺栓等安全和有效运行所必须的附件及工具。

(二)简述及工作原理本闸门按照行业标准及招标文件要求尺寸进行设计和制造。

闸门为潜孔式平面钢闸门,采用插板式安装,适用于给排水、防汛等水利中的明渠截留及水位调整;本工程中的闸门关闭时对污水进行截流,以方便后续设备的检修与保养。

该闸门由卷扬启闭机、不锈钢闸门(门槽、门框、门体)、密封条、滚轮、吊耳等部件组成,具有结构紧凑合理、密封性能好、安装、调整、使用维护方便、性能可靠等特点。

平面钢闸门的工作原理是闸门山卷扬启闭机通过钢丝绳与闸门的启闭吊耳相连接,当启闭机启动时,钢丝绳带动钢闸门作上下升降运行,以达到截断或疏通水流的作用。

(三)主要部件与结构特点它主要由门槽、门框、门体、密封条、吊耳、滚轮、卷扬启闭机或手电两用启闭机等部件构成。

1.门槽闸槽和底槽采用碳钢材料折边制成槽形,它是作为门体两侧的滚轮上下滑行的轨道,在闸槽迎水面一侧及底槽均固定有耐腐蚀的丁月青橡胶密封止水条。

当门板全闭时.,门板的底部与底槽密封条压紧,而二侧橡胶密封条则在水压作用下贴合于门板上达到止水目的。

在闸槽的外侧设有锚筋,安装时将闸槽整体放于预留槽内,门槽垂直度不大于1/1000,进行二次灌浆,封固。

2.门框门框材质为碳钢,主要由横梁、端梁、竖直次梁等组成,从面形成一个框架结构,具有足够强度,并保证其刚度;门框按规定的最大水头设计,就抗拉、抗压、抗剪强度而言,安全系数至少为2,在最大工作载荷下,其挠度不大于l/1000mm o3.门体门体采用碳钢浇注的平板,并经时效处理,在门板上设有足够数量的水平和垂直加强筋,以适应工作水压的要求,加强筋一般间距为700mm左右,门体两侧经精加工与门框配套。

水工金属结构平面闸门生产作业指导书

水工金属结构平面闸门生产作业指导书

前言钢闸门的类型较多,大多数采用钢结构焊接组装成形,钢闸门制造的重点和难点在于对其制造工艺和焊接工艺的控制。

1 平面钢闸门制造工艺流程材料复检、入库钢板、型钢校正绘制下料图按图下料检查、记录主梁拼焊、次梁拼焊、边梁拼焊、闸门面板拼焊门叶拼装门叶测量记录门叶整体焊接焊缝无损检测、单节闸门整体组焊测量记录闸门翻身、整体组装门叶面板放线、切割水封座板加工水封零部件组装防腐出厂验收。

2 平面钢闸门制造工艺2.1 零件和单个构件制造2.1.1钢板和型钢在下料前应进行整平、调直、拼接处理a.钢板通过平板机整平;b.型钢用液压校形机调直;c.钢板及型钢的拼接;2.1.2 钢板、型钢的放线、切割、坡口的加工a.用等离子切割机、数控切割机、全自动切割机、半自动切割机、剪板机及手把切割机对钢板进行切割;b.用型钢切割机和手把切割机对型钢进行切割;c.坡口加工一般宜采用自动切割机或刨床;d.钢板和型钢下料后应对其进行机械和火焰校形处理;2.1.3 工字组合梁的制造(包括闸门主梁、边梁、翼缘小梁及其它小梁)a.对工字组合梁的翼缘板用液压机进行反变形(反变形的弯曲量时通过反变形试验确定的);b.工字组合梁的组对;c.工字组合梁的定位焊接;d. 工字组合梁的定位焊后检查并记录;e.工字组合梁用埋弧自动焊进行焊接组合角焊缝;f.工字组合梁的校形用液压机或火燃来完成;g.工字组合梁的端头加工(预留闸门整体焊接收缩余量)一般通过动力头切削完成;h.工字组合梁的检查并记录;2.2 闸门面板的拼接和放线2.2.1 面板的拼接a.将整平的钢板放置在工作平台上进行组对,形成的坡口型式严格按焊接工艺设计执行;b.面板的焊接用埋弧自动焊机来完成,背缝用碳弧气刨清根,清根过程中应严格按焊接工艺设计执行,防止产生大的变形;c.面板的校正用火焰、机械校正;2.2.2 面板的放线面板的放线在工作平台上进行,面板的长度方向和宽度方向根据闸门的形式结构特点预留焊接收缩余量,但并不进行切割。

通用技术规格书(修订)

通用技术规格书(修订)

平板闸阀通用技术规格书CGTY-FM-01-2013前言为了加强设备、材料的采购过程管理,推进集中采购标准化,特编制本技术规格书。

本技术规格书可做为具体采购合同的技术附件。

本文件包括基本要求、通用技术要求和数据单三部分内容:—基本要求,该部分主要包括范围、名词定义及采购基本要求;—通用技术要求,该部分规定了货物的采购通用与统一的技术要求;—数据单,该部分规定了货物采购时应明确的具体技术参数;当基本要求和合同条款不一致时,以合同条款为准;当通用技术要求与数据单不一致时,以数据单为准。

本文件所规范的货物属于第一部分规定范围内,通常适用于油田企业和炼化企业等通用的阀门采购。

实施采购时,应向供应商提供本文件,并要求其对本文件给予有效相应。

对于具体采购有特殊技术要求的,应在第三部分数据单的专用技术要求中列明,如必要可附加技术文件。

目录第一部分基本要求 (1)1.范围 (1)2.名词定义 (1)3.项目总体要求 (1)第二部分通用技术要求 (4)1.采用规范、标准 (4)2.供货范围及界面 (6)3.设计与制造 (6)4.材料 (9)5.检验和测试 (10)6.备品、备件及专用工具 (13)7.铭牌 (14)8.涂层、包装和运输 (14)10.技术服务 (16)11.验收 (17)12.保证和担保 (17)第三部分数据单 (18)1.工程概况 (18)2.现场条件 (18)3.专用技术要求 (19)4.数据表 (20)第一部分基本要求1.范围本技术规格书为对采购货物在设计、制造、材料、测试、检验、包装、运输和验收等方面的最低要求。

本文件并不限制附加其他采购技术要求。

本技术规格书所涉及货物仅包括:平板闸阀。

2.名词定义本技术规格书用到的名词定义如下:业主:采购合同出资方或货物最终物权所有方;设计方:业主委托的技术负责的机构或组织;供应商采购方:业主及其委托进行招标、谈判等采购活动的机构或组织;供应商:按照本技术规格书的要求为业主设计、制造、提供货物的公司或制造商;技术规格书:采购方提供的完整的技术规定;数据单:根据各采购需求实际情况,填入的用于订货的参数;质保期:采购合同约定的对采购货物因质量问题而出现故障时提供免费维修、更换及保养的时间段。

平板阀技术规格书

平板阀技术规格书

平板闸阀技术规格书1 采用规范、标准及法规平板闸阀应满足或高于下面列出的规范和标准的最新版本的要求。

如果几种规范和标准的相关要求适用于同一情况,则应遵循相关要求最为严格的条款。

若本技术规格书与相关的技术规格书或标准有冲突,则应向业主咨询并得到其书面裁决后才能开展工作。

本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围:API 6D 管线阀门API 6FA 阀门耐火测试API 598 阀门的检测和试验ASME B16.20 钢管阀兰的环形垫圈和环形槽ASME B1.20.1 管螺纹ASME B16.25 对焊接头ASME B16.34 法兰、螺纹和焊接端阀门JB/T5298 管线用钢制平板闸阀GB/T19672 管线阀门GB12234 通用阀门法兰和对焊连接钢制闸阀GB/T12224 钢制阀门一般要求GB/T12221 法兰连接金属阀门结构长度GB12220 通用阀门标志GB/T13927 通用阀门压力试验HG20596 《整体钢制管法兰(欧洲体系)》JB/T74 管路法兰及垫片GB12229 通用阀门碳素钢铸件技术条件JB/T7928 通用阀门供货要求JB/T 9092 阀门的检验与试验其它未列出的与本产品有关的规范和标准,厂家有义务主动向业主提供。

2 设计与制造2.1 阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。

2.2 阀门应能满足连续运行30年以上,且相关性能(操作与密封)能长期满足工况要求。

2.3 地上阀门应为明杆、平行单闸板的双阀座结构,双向密封,阀腔内压可自动泄压,并设排污口。

阀门设计应有防止污物在阀门半开半关时进入阀腔的措施。

手轮上端阀杆罩需采用透明、防碎裂、耐磨、适应气候条件、环境温度的材料制造,以便随时可观察阀门的开关位置。

阀门关闭状态能进行安全排污。

埋地阀门为暗杆、上导流型式、平行单闸板的双阀座结构,双向密封,阀腔内压可自动泄压。

阀门的阀杆填料部分设计应有在线维修的结构和功能。

不锈钢渠道闸门技术书

不锈钢渠道闸门技术书

不锈钢渠道闸门技术书一.适用范围常用于给水、排水、引水、等水利工程。

二.形式及结构1.形式:不锈钢渠道闸门。

2.结构:本设备主要由闸门(门框、闸板)、密封条、吊块螺母等部件组成。

密封面上镶有P型橡胶条,保证了密封性和耐久性,久用磨损后,并可通过楔形压块高度来保证正常工作。

具有结构合理、封闭性好,安装、调整、使用、维护方便、性能可靠等特点。

主要技术参数工作场所:室外环境温度: -40。

C – 80。

C介质及PH值:污水(6-9)、污泥(6-9)、排放水(5-8)安装形式:渠装式其它参数见下述附表三.供货范围1.提供12套不锈钢渠道闸门。

2.提供的设备包括启闭装置及螺杆等所有配套部件。

3.提供符合安装用的所有紧固件。

四.性能及结构1.不锈钢渠道闸门符合《ZBM型不锈钢渠道闸门》企业标准。

2.闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。

3.闸板、闸框按最大工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5 。

4.门槽采用钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。

5.导轨按最大工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。

6.密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。

在启闭闸板过程中,不能变形和松动,螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。

7.密封座止水橡胶采用优质丁腈橡胶,密封条厚不小于4mm。

8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。

9.闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按最大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。

10.闸门在最大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

循环水系统平板钢闸门技术规范教材招标邀请号VUDEAN广东粤电茂名博贺电厂2X100万千瓦"上大压小"发电工程平板钢闸门招标文件第三卷技术规范书招标方:广东粤电博贺煤电有限公司设计单位:广东省电力设计研究院二零一三年五月目录第一章技术规范...................1 总则......................2 工程概况...................3 设计和运行条件. ...............................4 技术条件....................5 监造(检验)和性能验收试验. ....................6 设计与供货界限及接口规则. .......................7 清洁, 油漆, 包装, 装卸, 运输与储存. ...............8 数据汇总表格..................9 招标文件附图..................第二章供货范围...................1 一般要求....................2 供货范围....................第三章技术资料及交付进度...............1 资料提供总则 ..................2 资料提交的基本要求. .............................第四章交货进度...................第五章监造、检验和性能验收试验............1 概述 ......................2 工厂检验 .................... 错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签3 设备监造 .................... 错误! 未定义书签4 性能验收试验 .................. 错误! 未定义书签第六章技术服务和设计联络............... 错误!未定义书签1 投标方现场技术服务. ............................. 错误! 未定义书签2 培训 ...................... 错误! 未定义书签3 设计联络 .................... 错误! 未定义书签第七章分包商/ 外购部件情况........... 错误!未定义书签第八章大件部件情况............... 错误!未定义书签第九章差异表................. 错误!未定义书签第十章投标方需要说明的其它问题.......... 错误!未定义书签第一章技术规范1 总则1.1本招标文件适用于广东粤电茂名博贺电厂2X100万千瓦"上大压小"发电工程循环水系统钢闸门, 它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求, 并未对一切技术要求作出详细规定, 也未充分引述有关标准及规范的条文。

投标方应保证提供符合本规范书和相关的国际、国内工业标准的优质产品, 不得选用工信部公告的<高耗能落后机电设备(产品)淘汰目录(第一批)>(工节[]第67 号)、<高耗能落后机电设备(产品)淘汰目录(第二批)>(第 1 4号)所列设备。

1.3 投标方如对本招标文件有偏差意见, 无论多少或多微小, 都必须清楚地表示在投标文件的附件差异表中, 否则招标方可认为投标方提供的产品完全满足本规范书的要求。

1.4 本规范书所引用的标准若与投标方所执行的标准发生矛盾时, 按较严格的标准执行, 且投标方应在投标书中提出, 由招标方以书面形式确认。

1.5 投标方对循环水泵的成套系统设备(含辅助系统与设备)负有全责, 即包括分包(或采购)的产品。

由投标方负责分包/ 外购的设备需要具有1000MW或以上机组的使用业绩,且分包(或采购)的产品制造商应事先征得招标方的认可。

其中进口设备、部件要求提供原产地的出厂证明, 以及进口报关单等。

1.6 投标方应严格按照招标文件的表格填写技术数据, 不随意更改次序, 表格中的项目不得删除, 若有部分设备或部件没有列出, 则在表格最末尾增加, 且应注明。

1.7 投标方在制作投标书时应以招标文件为蓝本进行编制, 对招标文件的每一条款应首先按”响应”、”不响应”、”局部响应”的方式独立段落进行”点对点”应答, 然后再另立段落针对本条款内容给出自己的技术特点、不响应或局部响应的理由, 最后在投标书后面的技术因素差异表中开列出所有的差异部分, 否则招标人可认为投标方提供的产品完全满足本规范书的要求。

1.8 在合同签定后, 招标方有权因规范、标准、规程发生变化而提出一些补充要求。

投标方应满足并遵守这些要求且不另外增加费用。

1.9 投标人设备应用业绩按商务部分要求, 在同类设备的安装、调试、运行中未发现重大的设备质量问题或已有有效的改进措施, 无不良使用记录。

1.10 合同签订后3 个月内, 按技术规范要求,投标方提供合同范围内设备的设计、制造、检验、工厂试验、装配、安装、调试、试运、验收、性能试验、运行和维护等标准及规范的清单给招标方。

1.11 要求中标后提供的技术文件(包括图纸)采用KKS 标识系统,KKS 标识系统采用招标方指定的原则和方法, 投标方对其唯一性、规律性、准确性、完整性和可扩展性负全责。

具体标识原则、方法和深度要求在第一次设计联络会上由招标方提出。

2 工程概况广东粤电集团广东电力发展股份有限公司拟结合博贺新港区的开发建设, 在该临港工业区建设一座大型火力发电厂。

根据建设厂址的自然条件和广东电力需求发展趋势,本工程一期容量为4X 1000MW然煤发电机组,留有再扩建4X1000MW%组的余地。

首两台工程建设2X 1000MW超超临界燃煤汽轮发电机组, 同步建设烟气脱硫设施。

拟分别在12 月和 4 月投入商业运行。

本期工程建设两台2X 1000MW国产超超临界燃煤机组。

汽机采用上海电气集团产品、锅炉采用哈尔滨锅炉厂产品。

3 设计和运行条件3.1 工程主要原始资料3.1.1 气象特征与环境条件东阁岭厂址无长期潮汐观测资料,选用长坡厂址东面62km的闸坡海洋站作参证站。

该站具有1959 年至今的观测资料, 以该站的实测资料统计, 其潮汐特征值为:历年最高潮位 3.99m(1965 年6月30 日)历年最低潮位-1.45m(1960 年8 月7日)历年最大潮差 3.92m多年平均潮差 1.57m本地区地处亚热带, 面临南海, 气候潮湿、温暖, 降水充沛, 夏季长、冬季短, 呈亚热带海洋性季风气候。

文档仅供参考历年平均气温:23.0 °C最热月(7月)平均气温:28.5 C最冷月(1月)平均气温:15.6 C极端最高气温:37.2C (1968 年7 月27 日)极端最低气温: 3.0C (1975 年12 月17 日)冬季及初春主导风向: E春季主导风向: ESE夏季主导风向: NE秋季主导风向: NNE全年主导风向:E、ESE,风向频率为16%,静风频率为8% 风速多年平均值:3.2m/s历年最大风速:30.0m/s(风向WNW, 1972年11 月8 日)3.1.2 地质条件根据<中国地震动参数区划图>(GB18306- ), 本工程场地50 年超越概率10%的地震动峰值加速度0.11g, 对应的地震基本烈度为7 度。

根据<广东粤电博贺发电厂一期1、2号机组(2 X 1000MW工程厂址工程场地地震安全性评价报告>分析结果, 本厂址地震基本烈度为7 度; 地震动峰值加速度为0.11g, 本工程主要建(构)筑物抗震措施按8 度设防。

基本风压:0.80kN/m2(50 年一遇)地面粗糙度:A类建筑场地类别:II 类3.1.3 交通运输茂名市已形成铁路、海运、公路等运输网络。

铁路:三(水)茂(名)铁路和河(唇)茂(名)铁路的茂名段共计123km,年经过能力达1400 x 104t。

电厂厂址的西北侧与东北侧将分别有一条规划铁路经过。

公路:茂名市公路通车总里程7934km,其中高速公路38km, —级公路290.8km, 二级公路1078.4km, 公路密度为每百平方公里国土69.2km。

325 国道、207 国道横贯茂名市东西南北, 并经过高水一级公路将两条国道接通。

博贺港区距离广湛高速公路茂名段马踏出口仅13km,港区拟建一条高标准的疏港大道直通马踏出口。

电厂厂址位于疏港大道的东南侧, 电厂的进厂道路与运灰道路均规划从疏港大道上引接。

海运:本工程需要的煤炭经过海船运到电厂专用煤码头。

本工程的大重件如发电机静子、锅炉大板梁、500kV 单相变压器等设备拟经过海运, 直接在本厂3000t 级重件码头上岸, 脱硫原料及副产品、干灰等运输量大的散体物料也能够采用海运。

3.1.4 冷却水凝汽器循环冷却水采用海水直流循环冷却系统,设计温度24.1 C (暂定);设计最高水温33C。

设计压力~0.4MPa(g)。

辅助设备冷却水采用闭式循环冷却水,最高温度38C,设计压力1.0MPa(g)。

水质为除盐水。

3.1.5 电源条件:中压:中压系统为6kV、三相、50Hz;额定值200kW以上电动机的额定电压为6kV。

(高压厂用电系统电压等级需初步设计审核后确定)低压:低压交流电压系统(包括保安电源)为380V/220V、三相四线(TN-C-S 系统)、50Hz;额定值200kW及以下电动机的额定电压为380V;交流控制电压为单相220V。

直流控制电压为110V,来自直流蓄电池系统,电压变化范围从94V到121V。

应急直流油泵的电机额定电压为220V直流,与直流蓄电池系统相连,电压变化范围从192V到248V。

设备照明和维修电压:设备照明由单独的380/220V照明变压器引出。

维修插座电源额定电压为380V、70A、三相四线(TN-C-S系统)、50Hz;单相220V、20A。

3.1.6仪用压缩空气条件:仪用压缩空气一般清洁、干燥、无油,压力范围为0.4至文档仅供参考0.8MPa(g)。

3.2 系统概况和相关设备321系统概况和相关设备广东粤电茂名博贺电厂2X 100万千瓦”上大压小”发电工程机组的循环冷却水系统采用单元制直流供水系统。

每台机组设两台33%循环水泵,每台循环水泵进水流道设一套闸门槽,共6个流道,设6套闸门槽,4套液压平板钢闸门,(详见附图:循环水泵房平剖面图)。

相关文档
最新文档
