摩洛哥El_Menizla地区水系沉积物地球化学特征及找矿预测

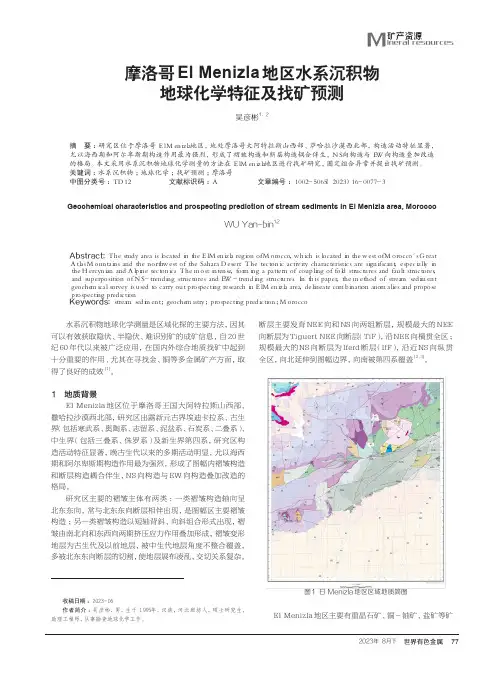

77矿产资源M ineral resources摩洛哥El Menizla 地区水系沉积物地球化学特征及找矿预测吴彦彬1，2（１．河北华勘地质勘查有限公司，河北　廊坊　０６５２０１；２．　华北地质勘查局综合普查大队　河北　廊坊　０６５２０１）摘要：研究区位于摩洛哥Ｅｌ　Ｍｅｎｉｚｌａ地区，地处摩洛哥大阿特拉斯山西部、萨哈拉沙漠西北部，构造活动特征显著，尤以海西期和阿尔卑斯期构造作用最为强烈，形成了褶皱构造和断层构造耦合伴生，ＮＳ向构造与ＥＷ向构造叠加改造的格局。

本文采用水系沉积物地球化学测量的方法在Ｅｌ　Ｍｅｎｉｚｌａ地区进行找矿研究，圈定组合异常并提出找矿预测。

关键词：水系沉积物；地球化学；找矿预测；摩洛哥中图分类号：ＴＤ１２文献标识码：Ａ文章编号：１００２－５０６５（２０２３）１６－００７７－３Geochemical characteristics and prospecting prediction of stream sediments in El Menizla area, MoroccoWU Yan-bin 1,2（１．Ｈｅｂｅｉ　Ｈｕａｋａｎ　Ｇｅｏｌｏｇｉｃａｌ　Ｅｘｐｌｏｒａｔｉｏｎ　Ｃｏ．，　Ｌｔｄ．，　Ｈｅｂｅｉ　Ｌａｎｇｆａｎｇ　０６５２０１；　２．Ｎｏｒｔｈ　Ｃｈｉｎａ　Ｇｅｏｌｏｇｉｃａｌ　Ｅｘｐｌｏｒａｔｉｏｎ　Ｂｕｒｅａｕ　Ｃｏｍｐｒｅｈｅｎｓｉｖｅ　Ｓｕｒｖｅｙ　Ｂｒｉｇａｄｅ　Ｈｅｂｅｉ　Ｌａｎｇｆａｎｇ　０６５２０１）Abstract: Ｔｈｅ　ｓｔｕｄｙ　ａｒｅａ　ｉｓ　ｌｏｃａｔｅｄ　ｉｎ　ｔｈｅ　Ｅｌ　Ｍｅｎｉｚｌａ　ｒｅｇｉｏｎ　ｏｆ　Ｍｏｒｏｃｃｏ，　ｗｈｉｃｈ　ｉｓ　ｌｏｃａｔｅｄ　ｉｎ　ｔｈｅ　ｗｅｓｔ　ｏｆ　Ｍｏｒｏｃｃｏ　＇ｓ　Ｇｒｅａｔ　Ａｔｌａｓ　Ｍｏｕｎｔａｉｎｓ　ａｎｄ　ｔｈｅ　ｎｏｒｔｈｗｅｓｔ　ｏｆ　ｔｈｅ　Ｓａｈａｒａ　Ｄｅｓｅｒｔ．　Ｔｈｅ　ｔｅｃｔｏｎｉｃ　ａｃｔｉｖｉｔｙ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｒｅ　ｓｉｇｎｉｆｉｃａｎｔ，　ｅｓｐｅｃｉａｌｌｙ　ｉｎ　ｔｈｅ　Ｈｅｒｃｙｎｉａｎ　ａｎｄ　Ａｌｐｉｎｅ　ｔｅｃｔｏｎｉｃｓ．　Ｔｈｅ　ｍｏｓｔ　ｉｎｔｅｎｓｅ，　ｆｏｒｍｉｎｇ　ａ　ｐａｔｔｅｒｎ　ｏｆ　ｃｏｕｐｌｉｎｇ　ｏｆ　ｆｏｌｄ　ｓｔｒｕｃｔｕｒｅｓ　ａｎｄ　ｆａｕｌｔ　ｓｔｒｕｃｔｕｒｅｓ，　ａｎｄ　ｓｕｐｅｒｐｏｓｉｔｉｏｎ　ｏｆ　ＮＳ－ｔｒｅｎｄｉｎｇ　ｓｔｒｕｃｔｕｒｅｓ　ａｎｄ　ＥＷ－ｔｒｅｎｄｉｎｇ　ｓｔｒｕｃｔｕｒｅｓ．　Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，　ｔｈｅ　ｍｅｔｈｏｄ　ｏｆ　ｓｔｒｅａｍ　ｓｅｄｉｍｅｎｔ　ｇｅｏｃｈｅｍｉｃａｌ　ｓｕｒｖｅｙ　ｉｓ　ｕｓｅｄ　ｔｏ　ｃａｒｒｙ　ｏｕｔ　ｐｒｏｓｐｅｃｔｉｎｇ　ｒｅｓｅａｒｃｈ　ｉｎ　Ｅｌ　Ｍｅｎｉｚｌａ　ａｒｅａ，　ｄｅｌｉｎｅａｔｅ　ｃｏｍｂｉｎａｔｉｏｎ　ａｎｏｍａｌｉｅｓ　ａｎｄ　ｐｒｏｐｏｓｅ　ｐｒｏｓｐｅｃｔｉｎｇ　ｐｒｅｄｉｃｔｉｏｎ．Keywords: ｓｔｒｅａｍ　ｓｅｄｉｍｅｎｔ　；　ｇｅｏｃｈｅｍｉｓｔｒｙ　；　ｐｒｏｓｐｅｃｔｉｎｇ　ｐｒｅｄｉｃｔｉｏｎ　；　Ｍｏｒｏｃｃｏ收稿日期：２０２３－０６作者简介：吴彦彬，男，生于１９９５年，汉族，河北廊坊人，硕士研究生，助理工程师，从事勘查地球化学工作。

化探图件编制

0.6
4.0
0.7
5.0
0.8
6.3
0.9
7.9
1.0
10
1.7
50.0
1.8
63.0
1.9
79.0
2.0
100.0
…
…
两条等值线的含量相差为0.1对数间隔，即以…0.1， 0.12，0.15，0.2，0.25，0.3，0.4，0.5，0.6，0.8，1， 1.2，1.5，2，2.5，3，4，5，6，8，10，12，15，20，
地球化学参数ຫໍສະໝຸດ l、总体平均值及x1均方差S1（元素含量的平均值及均方差） 2、背景平均值 x及2 标准离差S2（经＋x2S 或＋x3S 反复剔除后
的平均值及均方差）
3、变异系数 CV（S／ x）
4．各异常浓集系数（异常平均值与背景平均值之比值）
5、各异常衬度（最大值与异常下限值或背景平均值之比值）
特殊情况下，也可用0.05Lg
当等含量线较密普遍大于30条时，间距采用 0.2Lg（10-6、10-9）；
异常区等含量线间距在图上不小于0.7mm，否则应抽稀处理。
在地球化学图的图框外侧有元素含量直方图，直方图坐标一律取对数，其组间距采用 0.1Lg（10-6、10-9），组端值规定小数点后第二位数字为7，直方图上标注元素符号、样品数N、平均值X、标准离差S和变异系数CV。
X 0.5S
X 0.5S
X 1.5S
X 1.5S
X 2.5S
深蓝
蓝
X 2.5S
浅蓝
浅黄灰淡红
深红深红褐
概率 0.62% 6.68% 30.85% 69.15% 93.32% 99.38%
最新的色区划分及着色图

纳米比亚北部水系沉积物测量地球化学特征及找矿方向

我国水系沉积物测量有系统规范的工作方法，拥有专
业的数据处理软件Ｏａｓｉｓｍｏｎｔａｊ５．１．４、Ｍａｐｇｉｓ６．７软件、
ＤＧＳＳ数据库系统等，在我国区域普查成矿预测工作中成果显著。纳米比亚北部经济条件极其落后，地质勘查与研究程
段，选取不同地质单位内相应的水系沉积物分析数据进行参数统计，微量元素含量变异系数大于０＿５、属于分异型或强
分异型的元素，各地层分异型或强分异型的元素为：Ｃｄ群：Ｃｕ、Ｐｂ、Ｚｎ、ｎ、Ａｓ、
ＺＨＡＮＧＨｕｉ，ＭＥＮＧＦｅｉ — ＳｉＦＡＮＭａｏ－ｙｕ，ＹＡＮＷｅｎ，ｉｉｅ，ＭＥＩＦａｎｇ
（ｂｕｒｅａｕｏｆＮｏｎｆｅｒｒｏｕｓＧｅｏｌｏｇｉｃａｌＥｘｐｌｏｒａｔｉｏｎｏｆＥａｓｔＣｈｉｎａ，Ｎａｎｊｉｎｇ２１０００７，Ｃｈｉｎａ）
ｐｒｏｇｎｏｓｉｓ，ｉｔｐｒｏｖｘｄｅｓａｐｒｏｓｐｅｃｎｖｅｔａｒｇｅｔａｒｅａｆｏｒｔｕｒｔｈｅｒｇｅｏｌｏｇｉｃａｌｐｒｏｓｐｅｃｔｍｇｗｏｒｋ．
开展的地质找矿工作提供远景靶区。关键词：：水系沉积物；地球化学异常；成矿；纳米比亚中图分类号：Ｐ６１２文献标识码：Ａ

水系沉积物地球化学异常

50=1/Sx(300-25)+25 Sx=11
3．分散流的富集系数
在推导分散流强度基本公式时，没有考虑金属元素富集和淋失等化学迁移因素，所以索洛夫认为需要引入一个系数q,中亚一带若干矿区为0.8-1。q称为分散流的富集系数。
q Ci SiDhi
Cx
i
Si Dhi
i
4．矿体形态与位置的影响
可以把水系沉积物看成是该水系所流经的盆地内受到剥蚀的地质体的代表性样品。因为总的夷平作用主要靠河流的搬运，每一条水系，可以看作是一个“漏斗”，在水系沉积物中汇集了该水系流域内的所有地质体的风化产物。那么水系沉积物的化学成分可以代表该水系范围的平均成分。与上地壳成分有线性关系
形成分散流的动力当然主要是水的机械冲刷搬运力和化学溶解力。分成碎屑分散流（机械分散流）和化学分散流（盐分散流）。但在下列两个意义上说，碎屑分散占主导地位：
– 1）含量比例上，大多数金属元素主要呈碎屑分散；
– 2）化学迁移部分最终沉淀出来或附着碎屑表面，一起参与机械分散。而且，这种比例随地点而变。
在分水岭地区，碎屑迁移比例更大，在平缓地区，化学溶解作用的比例增大
1．水系分级
1 1
采用斯特勒
1
1 Stratler
2 1
1
22
1 2
1957命名方 1 法。在1∶5
沟谷水系中的沉积物主要是地表水冲刷作用将地面斜坡上的疏松物带入沟谷，并沿沟谷继续搬运迁移，其中形成异常的物质沿着搬运方向呈拉长形式展布。因此，化探人员俗称为分散流。
Dispersion halos
Dispersion fan Dispersion train
此类异常的物源追索，要逆着沉积物的搬运方向进行，异常源可能位于异常样点上游几百甚至几千米(?)，矿与异常的空间关系疏远。但是由于这类异常物质搬运距离远，形成的异常易于发现，可以用稀疏的样品发现它，因此特别适用于概略普查阶段使用。

1：5万水系沉积物测量

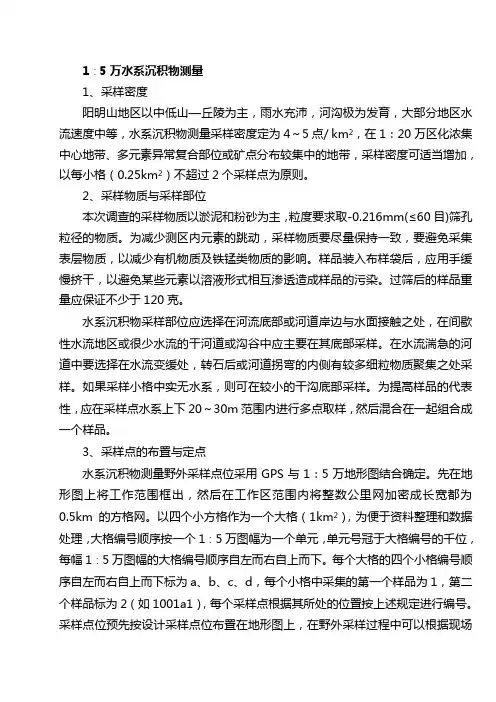

1∶5万水系沉积物测量1、采样密度阳明山地区以中低山—丘陵为主，雨水充沛，河沟极为发育，大部分地区水流速度中等，水系沉积物测量采样密度定为4～5点/ km2，在1：20万区化浓集中心地带、多元素异常复合部位或矿点分布较集中的地带，采样密度可适当增加，以每小格（0.25km2）不超过2个采样点为原则。

2、采样物质与采样部位本次调查的采样物质以淤泥和粉砂为主，粒度要求取-0.216mm(≤60目)筛孔粒径的物质。

为减少测区内元素的跳动，采样物质要尽量保持一致，要避免采集表层物质，以减少有机物质及铁锰类物质的影响。

样品装入布样袋后，应用手缓慢挤干，以避免某些元素以溶液形式相互渗透造成样品的污染。

过筛后的样品重量应保证不少于120克。

水系沉积物采样部位应选择在河流底部或河道岸边与水面接触之处，在间歇性水流地区或很少水流的干河道或沟谷中应主要在其底部采样。

在水流湍急的河道中要选择在水流变缓处，转石后或河道拐弯的内侧有较多细粒物质聚集之处采样。

如果采样小格中实无水系，则可在较小的干沟底部采样。

为提高样品的代表性，应在采样点水系上下20～30m范围内进行多点取样，然后混合在一起组合成一个样品。

3、采样点的布置与定点水系沉积物测量野外采样点位采用GPS与1：5万地形图结合确定。

先在地形图上将工作范围框出，然后在工作区范围内将整数公里网加密成长宽都为0.5km的方格网。

以四个小方格作为一个大格（1km2），为便于资料整理和数据处理，大格编号顺序按一个1∶5万图幅为一个单元，单元号冠于大格编号的千位，每幅1∶5万图幅的大格编号顺序自左而右自上而下。

每个大格的四个小格编号顺序自左而右自上而下标为a、b、c、d，每个小格中采集的第一个样品为1，第二个样品标为2（如1001a1），每个采样点根据其所处的位置按上述规定进行编号。

采样点位预先按设计采样点位布置在地形图上，在野外采样过程中可以根据现场实际情况作适当的修改，并将实际采样位置标注在图上。

1比5万水系沉积物测量基本知识

一、水系沉积物测量的基本原理在水系中取其中的冲击物作为样品,对样品的分许结果进行各种统计,之后圈定异常、进行地球化学分区、建立地质—地球化学找矿模型、研究各元素之间的关系、确定找矿指示元素(直接和间接)及其伴生元素等等。

其中最常用的是圈定异常,并对异常(同生异常)溯源追踪,最终发现异常源(矿体或矿化体),以达到找矿的目的。

水系沉积物测量工作比例尺为1:200000及其以下的部分称为区域化探,工作比例尺为1:50000的称为地球化学普查,目前最大比例尺的水系沉积物测量为1:25000。

在地球化学普查或1:25000水系沉积物测量工作之后的溯源追踪工作通常是各种方式(1:1万、1:2万或1:2.5万的土壤剖面或土壤测量工作)的土壤测量工作,在黑龙江省最常用的是1:1万土壤剖面(点距20米,线距视异常和地质情况而定)、1:2万(网度200×40—线距200米、点距40米)土壤测量工作。

本次设计的追踪异常源的工作主要是1:2万土壤测量工作(面积是18km2),其次是1:2万土壤剖面工作(长度是18km)。

二、1/5万水系沉积物测量基本知识1、本次矿调按文件要求的采样密度为4~8个/km2,实际工作中的采样密度大多在4~5个/km2,大部分是4个/km2。

按规范要求每个采样点控制的汇水面积在0.125~0.25Km2之间,并且主要布置在一级水系上,二、三级水系视具体情况只布设少量的控制性采样点。

2、关于水系级别:按规范规定在地形图上超过300米的沟谷无论有无水流都为一级水系,两个一级水系会合处的下游为二级水系,同理两个二级水系会合处的下游为三级水系,以此类推可划分出4、5、6级水系。

3、水系沉积物测量的取样物质是未受污染的冲击物,而不是采样点两侧及周围的塌积物。

为避免于水系不发育的局部地段出现连续的空白区目前的作法是:采用水系沉积物与网格法土壤采样相结合的方法,以避免空白区域的出现。

土壤样品采集残坡积层中物质,具体是残积物还是坡积物根据现场确定,不好确定的可定为残破积物。

水系沉积物地球化学测量1

图件编制方法
• 数据图：将原始分析数据逐一填写在采样点旁，按工作比例尺成图。 • 实际材料图（采样点位图）：将化探采样点位采样编号、方里网、经纬度套合地理底图及地质矿产图，按规定的图式图例叠加编制成实际材料图。 •
地球化学异常图
• 由于中大比例尺化探普查选区位于区域化探异常分布区,是成矿最有利的地区，在这类地区中用全部样品含量平均值确定异常下限会造成异常下限值偏高，因此测区根据元素含量频率分布直方图上元素大致分布特征，分片区在剔出高值点后，分别计算背景平均值X及异常下限TＬ。也可参照区域异常下限值灵活确定异常下限，并按异常下限值得1、2、4倍勾绘异常浓集带。
地球化学测量设计主要内容有：
工作目的任务、工作区概况、位置交通、地貌景
观、已有工作基础、本次工作部署、工作方法及技术要求、质量管理措施、样品加工与管理、分析测试及
质量监控、资料整理与综合研究、报告编写、实物工
作量、预期成果、组织机构与人员安排。
中大比例尺水系沉积物地球化学测量的目的任务：
为在区域化探中获得的各类省的、区域或局部地
方法技术试验：
设计时的主要工作方法和技术指标可参照邻区及前人资料，认为依据不足的，应进行方法技术试验。试验内容包括采样部位、介质、样品加工粒度、指示元素及指标等。
工作范围确定后，应进行现场踏勘，确定测区的
有效范围、考察通行、通视和生活条件等，与救护部门取得联系，初步选定野外营地位置，用GPS测定区内3-5个典型特征地貌点坐标，为GPS校正参数的确定作准备。
球化学异常范围内，以及根据化探、物探、遥感、地质资料等所圈定的找矿远景区内，进一步缩小找矿靶
区，查明成矿有利地段和找矿有关的地球化学特征等。

地球化学图制作步骤

2、投影：Mapgis6.7→使用服务→投影变换（图 2-1）打开 Mapgis 投影变换系统。
图 2-1 打开用户文件投影变换（图 2-2 红色箭头所指图标）
图 2-2 打开文件（上述所存文本文件），设置投影参数（以黑龙江省 22 度带为例，投影数据坐标为大地坐标）：用户投影参数设置如图 2-3，结果投影参数设置如图 2-4，椭球参数都选择 1：北京五四/克拉索夫斯基[1940 年]椭球。
12
广西浦北
图 9-7
图 9-8 图 9-9
13
广西浦北
保存裁剪框区文件。将裁剪框区文件从工程文件删除即可进行工程裁剪。工程裁剪：为各元素重新新建文件夹，以保存裁剪后文件。步骤：其它→工
程裁剪→选择裁剪后文件的存放目录（图 9-10）→选择要裁剪的文件（图 9-11 左侧蓝色部分）→添加→选择全部（图 9-11）→裁剪类型选内裁、裁剪方式选拓扑裁剪（图 9-12）→参数应用→装入裁剪框→开始裁剪→退出，关闭工程。
>25%~≤75%
浅红（高背景区）红（高值区）
X 0+0.5S0~ X 0+1.5S0
X X 0+1.5S0~ 0+2.5S0
>75%~≤95% >95%~≤98.5%
深红（强高值区）
＞ X 0+2.5S0
>98.5%
设置完色阶可将存设置，以备以后再用时就不用再重复设置色阶了，单击存
设置...并将原色阶文件覆盖即可保存。之后单击确定，地球化学图就出来了，见图 7-10。
等量线值 lgµg/g (或 ng/g)
… 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
图 7-8

水系沉积物测量工作方法

.1/5万水系沉积物测量野外工作方法一．1/5万水系沉积物测量布点原则以区内景观条件、地质及地球化学特征为依据，并根据任务书要求完成本次布点：⑴以1:5万地形图为工作手图，采样密度控制在6-8个点/Km2以内，一般按每平方公里不少于7个点/Km2布置。

主水系中均不布点，特别难以通行区可适当放稀布点。

样点分布力求最大限度控制汇水域，兼顾样点均匀一、水系沉积物布点原则合理布设。

⑵采样点主要布置在地形图上可以辨认的最小水系(＞300m)即一级水系口上，对长度大于500米的水系，应溯源追加布点，二三级水系可适当控制。

对原1:20万区域化探采样点应进一步布点。

⑶最上游的采样点控制汇水域面积不小于0.125km2，不大于0.25km2，要求每个样点都应控制一片特有的汇水域，力求采样点控制汇水域面积的均匀性。

⑷避免不必要的重复控制及机械布点，布点时尽量兼顾减轻劳动强度，采样点尽量布置在易通行处。

⑸在自然条件允许的情况下，尽量使95％以上的小格内都有样点分布，不得连续出现五个以上的空白小格。

⑹综合考虑上述原则的基础上，剔除不布样点格子之后，布点大格总数135个。

测区平均采样密度7。

1/km2，采样总面积113km2。

设计采样点805个，样品931件（12元素），布点情况见表12。

采样大格编码、布点、分配一览表表12二、样品编号1、在放大1:5万地形图上，以高斯坐标网线划分成1Km2的采样大格，大格编号顺序从左到右，自上而下依次编排；每个大格再以奇数方里网为界，划分成0.25Km2的四个小格，编号顺序从左到右，自上而下划分为a、b、c、d，每个小格有两个样点时，按从上而下的顺序，以阿拉伯数字脚注，如8A2 为第8大格A小格2号样品。

采样点预先设计标绘于地形图上。

2.含重复采样格子确定，在考虑图幅中均匀分布和不同地质构造单元的前提下，预先随机确定重复采样格且随机确定一重复样点。

实际采样43个样品为一批，其中随机留取7个号，3个插入重复分析样品，4个供实验室插入二级标样作质量监控，以衡量各批次间的分析偏差，每个1:5万图幅内随机抽取一批，供实验室插入12个一级标样。

水系沉积物测量表格

地球化学普查水系沉积物测量记录卡图幅名称（或地区）：青海称多县托洛涌地区图幅号: □I47E011002 □I47E011003 □I47E012003 采样日期：2014年月日记录：采样：审核：第页记录卡填写说明1地球化学普查水系沉积物测量记录卡填写说明图幅代号：√。

1：50000地形图图幅号，在相应的图幅号前□内“打勾”。

A 样品号：N7。

图幅名拼音代码+采样大格编号+小格代码+小格样号，如：MP234B1。

该样品号中：MP-茅坪幅代码；234-大格号；B-小格号；1，B小格第一个样号)。

B 样袋号：野外实地编号。

C 横坐标: N8。

统一确定为高斯6度带，记录带号+横坐标精确到m。

如17428303D 纵坐标：N7。

高斯6度带精确到m。

如3395158E 海拔高程：N4。

采样点高程坐标，以米为单位。

从地形图等高线或通过GPS直接读取。

F 水系级别：C1。

记录代码：1 、一级水系；2、二级水系；3、三级水系。

G 采样部位：C1。

采样点位于水系的位置，用代码表示：1：河底；2：水线附近；3：河漫滩上；4：水塘入口处H 样品组分：C3。

记录3位数：分别代表样品中粗砂（第1位）、细砂（第2位）和淤泥及有机物（第3位）含量。

此三项为样品的沉积物组分，以编码方式分级填写,分为：0：无；1：少量（<30％）；2：中量（30～70％）；3：大量（>70％），三者之和不能超过100％。

I 样品颜色：C2。

1、灰黑色；2、灰色；3、褐色；4、灰黄色；5、红色；6、砖红色；7、灰绿色。

J 地质时代：C4。

记录所控汇水域内地质时代。

记录地质时代符号。

沉积地层按出露情况适当并层；侵入岩记录主要侵入期。

（Q、E3y、T1-2gd、T3q、ηγT3、γδT3、δοT3等）K 岩石类型：C4。

填写该点所控制汇水面积内占优势的基岩类型，参见“区域地球化学勘查规范”附录B表B2。

L 矿化蚀变：C1。

记录矿化蚀变程度。

1：5万水系沉积物测量工作流程及相关软件应用

一
坐标，为＿『工作方便，坐标数据需要转换。利用Ｍａｇ【影变换】ｐｉ投ｓ一【影转换】一【投，用户文件投影转换１以实现这一目的如翻２可。
（）数据录入。ＧＳ１Ｐ数据转入电８．以保存航点、航迹ｆｇｂ卤ｄ或ｇｘ．格式）。利用Ｅｃｌ数据进行处理ｔ取有用的点号及坐ｐｘｅ对提标），将取样信息ｆ地质、地貌特征等）按相关要求求入电子档（）成果图件绘制。点位图：在工程管窗【添加投影后的点２ｌ文件，使该文件为编辑状态，【点编辑】一【根据属性标注释】，出现【注释属性选择】对话框（），填好注释参数，图６然后双击文件名，在单文件中【工作区】【部分存文件】【部分点】，将文一存
工。样品加工流程为：干燥一揉碎一过６日筛一一－（）一Ｉ－抨遵一装袋一ｔＪ：＂．＋＋装箱。样品编号、数量与送样单一并一一对应，致，可用Ｅｃ！裂列ｘｅ对好的样品进行处理，查看有无重号、号、错号等漏
３资料整理
南ｌ科技２１钷第７１６Ｉ：００期４
１万水系沉积物测量工作流程及相关软件应：５
汪买
¨ ～省地质渊查院）东摘要在化探工作中，特别是１万水系沉积物测量，常用软件有Ｍａｓｕｃ、Ｍａｇ、Ｅｃｌｃｅ；，他工县为于羁：ｊＩｏｒｅ－，ｐｉｘｅｒ（ｓ和ｐＧＩ手持Ｇｐ坐标数据，经ｎａｓｔｃ、Ｅｃ！行转技和整理，利用ＭｇｓＳｓｌｏｌｅｘｅｐｒ￣ｐｉ各项缡辑功能．实现化探测点自动标注，化五异常甍自动圈定等。这些软件在地质工作中的灵活应用，极大地方便了野外工作，减少了人为误差提高了工作效率

粤北始兴地区水系沉积物测量地球化学特征及找矿预测

ＨｕａＲｅｎｍｉｎ
ｅｔ
Ｄｅｎｇｈｏｎｇ
ｅｔ
ａ１．，
区域地质背景
粤北始兴地区位于罗霄褶皱带中部及南岭成矿
２００７），而南岭东段的赣南和粤北地区，更是以钨矿
Ｒｅｎｍｉｎ
ｅｔ
ａ１．，２００８；
带东段，为华南钨矿床最为富集的核心地带，也是目前钨锡多金属找矿最具潜力的成矿远景区之一
（ＸｉａｏＨｕｉｌｉａｎｇａ１．，２０１３）。
ｇｒａｎｉｔｅ：１０～ｔｈｅ
ｆｉｒｓｔｓｔａｇｅｅａｒｌｙＹａｎｓｈａｎｉａｎ
ｉｎｔｒｕｓｉｖｅ
ｒｏｃｋｓ：１１一ｔｈｅ
ｓｅｃｏｎｄｓｔａｇｅ
２一ｔｈｅ
ｔｈｉｒｄｓｔａｇｅｅａｒｌｙＹａｎｓｈａｎｉａｎｉｎｔｒｕｓｉｖｅｒｏｃｋｓ；１
３一ｆａｕｌｔｓ
ｗｉｔｈｏｂｓｃｕｒｅｏｂｓｅｒｖａｔｉｏｎａｎｄｄｅｄｕｃｔｉｏｎ
Ｃｖ
富集
中国东部出露地壳元素丰度
（×１０—６）
系数
形成了极其丰富的钨、锡、铌、钽及稀土等矿产，成为我国乃至世界的著名钨、锡、铅锌矿集中区。
ＣｕＺｎ１９４０１０９０１８５１６０ｉ３１７８７２９８０１３２０９５２０１２１０１８４６８２４０，３４０．８０１４４．３１．０３．４１．００．７７Ｏ．１６０．３００．０７０．０３５．２０．０２８０．０００５
嘉ｌ：睾赫２嚣芝嚣６
地质学报
ＡＣＴＡＧＥＯＬＯＧＩＣＡＳＩＮＩＣＡ
Ｖ０１．９０Ｎｏ．１０２０１６０ｃｔ．２８８７～２８９６
粤北始兴地区水系沉积物测量地球
化学特征及找矿预测
陈乐柱Ｄ，肖惠良＂，范飞鹏¨，王伟星趵，蔡逸涛¨，朱意萍ｕ

矿产地球化学调查(水系沉积物测量)作业指导书(四)

（3）观察样点周围矿化、蚀变情况。
（4）确定水系级别，选择取样位置。
（4）填写记录表中相应内容。
采样组长
4、野外样品加工
（1）严格按样品加工流程加工样品。
（2）加工前样品交接，加工进行中和加工后的样品编号准确无误。
（3）样品加工防止污染。
（4）填写选样清单。
重要
（1）依采样小组提供送样单，接收样品。
采样组长
3、编录
（1）野外记录用统一表格填写。
（2）记录时认真观察样点周围地质、矿化蚀变特征；观察取样介质的矿物、岩石成分。
（3）记录文字工整，不得涂改、追记。
（4）野外记录项目，在实地如实填写；在室内填写项目必须当日完成。
（5）样品、记录、手图三者吻合无误。
一般
（1）观察样点周围地质、地貌特征。
（2）观察样品矿物、岩石成分。
（3）在成矿有利地段加密采样。
（4）不出现连续5个以上空白小格。
重要
（1）选用相应比例尺放大地形图。
（2）在地形图上勾绘水系。
（3）按规定密度及布点原则，在水系图上布点。
（4）对样点按编号规则进行编号。
项目负责
2、采样
（1）采用放大地形图、GPS定位仪定点，定点误差符合要求。保留航迹。
（2）样品采自河床底部或河道岸边与水面接触处。
（2）整理记录、工作手图。
（3）将GPS定位仪中有关样点坐标，航迹输到计算机。
（4）编制采样点位实际材料图。
（5）统计完成工作量，编写项目小结，进行质量检查，验收。
项目负责、采样组长
4
（2）按加工流程对原始样品进行加工。
（3）填写样品签、装瓶或装纸袋。
（4）填写送样清单并装箱送分析。

数字地质调查系统制作地球化学元素等值线图及异常图

数字地质调查系统制作地球化学元素等值线图及异常图杨宏图;刘军省;鞠林雪;邓宇飞;王春光;韦钊;王凡;刘星旺;王健【摘要】数字地质调查信息综合平台(DGSS)在我国地质调查中逐渐占据主导地位.以1∶5万水系沉积物化探测量后期成图的实际应用为例,通过迭代法计算背景值和标准偏差,求得异常下限,进而绘制出地球化学元素等值线图及异常图;通过软件集成的数据分析功能分析各元素相关系数,确定元素组合,绘制组合异常图、综合异常图.展示数字地质调查信息综合平台在处理数据及数据成图两方面所具有的功能强大、方便快捷、高效精准的优点.【期刊名称】《地质学刊》【年(卷),期】2017(041)001【总页数】6页(P85-90)【关键词】数字地质调查系统;元素等值线图;异常图;天山山脉;新疆【作者】杨宏图;刘军省;鞠林雪;邓宇飞;王春光;韦钊;王凡;刘星旺;王健【作者单位】中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750;中化地质矿山总局地质研究院,河北涿州072750【正文语种】中文【中图分类】P623数字地质调查信息综合平台(DGSS)是中国地质调查局以MapGIS为基础自主研发的集室内数据采集、数据综合处理、地质图编辑与综合、地质矿产调查综合数据采集与研究、探矿工程数据管理等功能于一体的数字地质调查系统(李超龄，2011)。

该软件改进了地质找矿工作在野外测图、室内成图等方面的技术手段，既节约了工作时间，又保证了空间数据的精确性(朱莉莉等，2013)。

以新疆西天山1∶5万水系沉积物化探数据处理为例，从初步点位数据处理、背景值和异常下限确定以及不同地球化学图件绘制等方面分析DGSS软件在化探数据处理方面的特点。

水系沉积物测量工作流程

1/5万水系沉积物测量工作流程及相关软件应用
吴兴宏
（辽宁省第十地质大队）
摘要在区域化探中获得的各类省、区域或局部地球化学异常范围内，以及根据化探、物探、遥感、地质资料等所圈定的找矿远景区内，常用的工作比例尺为1/25000-1/50000，正确无误的工作方法配合方便有效的计算机制图及相关软件才能够清晰合理的反映该区域的成矿有利地段和与找矿有关的地球化学特征，从而进一步缩小多金属成矿带找矿靶区。

关键词工作流程 MapGis Section
0. 前言
1/5万水系沉积物测量工作流程分三个阶段：室内准备阶段、野外工作阶段和室内数据整理阶段，其中室内准备与室内数据整理阶段常借助计算机办公软件Excel以及计算机制图软件MapGis、Sction等。

下面就1/5万水系沉积物测量的工作流程以及相关的计算机软件应用做简单阐述。

1. 室内准备
1.1 测网及采样点位布设
在1/5万地形图上框出工作范围，利用MapGis投影变换功能，生成与工作区相同图幅的标准1/5万图框，图框网间距设置为0.5Km（默认为1Km），线参数与工作区图框区分，将MapGis线文件保存添加至工作区工程文件内，形成1/4Km 网格。

（效果如图XX）
根据规范要求，在工作区MapGis工程文件内根据地形合理布设采样点，除特殊情况外，原则上不出现5个以上的连续空白小格，每个小格的采样点不超过2个。

1.2 大格号编号
每1个公里网为一大格，每1/4公里网为一小格，将编排好的Excel表格（图xx）利用Sction软件内的[Excel功能]-excel→Mapgis1（首行首列为自定义数据）投影至工程文件内，对其大格进行编号。

（效果如图x）
1.3 样品编号。

地球化学图和原始图件的编制规范(正式)

5.3采样布局原则为：
a.采样点要分布均匀、合理。要使1：50000地形图上按1km2划出的采样格子（称小格）中的绝大多数（95%以上）小格内都有采样点分布，应做到基本不出现或很少出现连续3个以上空白小格。采样密度平均为1~2个点/km2时，小格内样品数一般不要超过2个。采样点分布均匀并不意味着将采样点布置在采样格子中央，而应将采样点布置在每一个格子中能最大限度控制汇水面积处（见图2）；
GB/T14839地球化学勘查技术符号
3总则
3.1区域化探是基础性、公益性、战略性基础地质调查工作之一。工作范围应覆盖我国全部可工作的国土面积。其调查成果，主要为区域矿产勘查中成矿远景区和中大型找矿靶区的圈定、资源潜力预测、地质填图与基础地质研究、环境与土地质量评价以及社会其它行业和领域的应用提供数十种元素含量空间分布的地球化学资料。此项工作按国际分幅部署测区。基本工作比例尺为1：250000，交通很不发达、工作条件困难的边远地区也可采用1：500000工作比例尺。它们的基本采样密度（以水系沉积物测量为例）分别为1点/1~4km2和1点/16km2。成果图件视不同行业、不同领域和不同群体对地球化学资料的需求，可制作任意比例尺和不同图示表达形式的图件（册）提供应用。
d.重要异常的查证：包括拟采用的查证方法、使用的现场分析手段和设备、查证程度、提交异常查证的成果图件、简报等。
e.技术、经济指标：包括设备、材料计划、经济预算、组织编制和工作进度安排等；
f.提交成果的内容与时间：包括计划上交的报告、图件等资料，提交时间等。
4.5区域化探项目都应单独编写设计书。设计书由项目负责人负责编写。
3.2按地理特点和区域化探工作条件，可把我国大致分为以下两类地区（见图1）：
a.内地及沿海中低山、丘陵地区；

水系沉积物地球化学测量在凉城地区的应用效果

水系沉积物地球化学测量在凉城地区的应用效果水系沉积物地球化学测量是一种应用于环境地球化学研究中的方法，通过分析水系沉积物中的元素组成和同位素比值，可以揭示地表环境的变化和污染来源。

在凉城地区，水系沉积物地球化学测量已经得到了广泛的应用，极大地提高了人们对该地区环境变化和污染情况的了解。

本文将从样品采集、实验分析和结果解释三个方面对水系沉积物地球化学测量在凉城地区的应用效果进行详细介绍。

样品采集是水系沉积物地球化学测量的第一步。

在凉城地区，研究人员选择了几个典型的水系沉积物样点，包括河流、湖泊和水库等地点，然后使用钻孔等方法采集了深度不同的沉积物样品。

在采集过程中，研究人员注意保持样品的完整性和代表性，避免样品受到外界污染的影响。

通过合理的样品选择和采集方法，保证了后续实验的准确性和可靠性。

实验分析是水系沉积物地球化学测量的关键环节。

在凉城地区，研究人员使用了多种实验方法来分析水系沉积物样品中的元素组成和同位素比值。

其中常用的方法包括X射线荧光光谱（XRF）、电感耦合等离子体质谱（ICP-MS）和同位素质谱等。

这些实验方法可以快速、准确地测量样品中的元素含量和同位素比值，为后续的数据分析和结果解释提供了可靠的数据基础。

结果解释是水系沉积物地球化学测量的关键结果之一。

在凉城地区，研究人员通过分析水系沉积物样品中的元素组成和同位素比值，得到了关于该地区环境变化和污染情况的重要信息。

研究人员发现，凉城地区的沉积物中镉（Cd）和铅（Pb）的含量明显超过了环境背景值，说明该地区存在严重的重金属污染问题。

研究人员还通过分析沉积物中氧同位素的组成，揭示了该地区的气候变化历史，为全球气候变化研究提供了重要的证据。

1：50000地球化学水系沉积物测量工作细则

1：50000地球化学⽔系沉积物测量⼯作细则1:50000⽔系沉积物测量⼯作细则⼆○○三年三⽉1:50000⽔系沉积物测量⼯作细则⼀、⽬的根据在区域化探阶段已圈出的各类地球化学异常，以及根据化探、物探、地质资料所划定的找矿远景区，优选1:50000化探测量图幅，通过1:50000化探测量⼯作，进⼀步缩⼩寻找⾦、铜、镍成矿带找矿靶区，查明成矿有利地段和找矿有关的地球化学特征,提出进⼀步开展地、物、化⼯作的详查地区。

⼆、⽅法的选择依据北⼭地区地球化学景观特征和前⼈1:200000化探⼯作⽅法，⼯区选择1:50000⽔系沉积物测量⼯作⽅法。

⼯作区为为⼲旱荒漠丘陵区，基岩裸露、⽔系较发育，因此⼯作中采⽤与该景观区相适宜的⽔系沉积物测量⽅法。

采样粒度采⽤-4—+20⽬粒级，⽤“套筛取样法”取样。

三、测⽹的布设在1：50000地形图上框出⼯作范围，在此范围内以公⾥⽹为基准，划出长宽各为0.5千⽶的⽅格，在每⼀平⽅千⽶⼤格⼦中划成四个0.25平⽅千⽶的⼩格。

四、编码原则1、样品编码⾸先在1:5万地形图上框出⼯作范围，在范围内划出长宽各0.5千⽶的⽅格⽹，以四个⽅格（1平⽅千⽶）作为1个采样⼤格编号，各⼤格编号顺序⾃左⽽右再⾃上⽽下。

每个⼤格中有四个为0.25平⽅千⽶的⼩格，编号顺序⾃左⽽右，⾃上⽽下标号a、b、c、d，在每⼀⼩格中采集的第⼀号样品右下⾓标注1，第⼆号样品标注2。

采样点预先标在地形图上，在采样时可根据实际情况进⾏修改，并将实际采样点标在图上，定点误差在图上不⼤于 2.0mm。

每个采样点留有标志。

2、监控样、重复采样及重复分析号编码监控样、重复采样及重复分析号的编码以采样⼩格为基础，每50个分析号码为⼀批，在其中任取⼀个号码为重复采样⼩格，并进⾏重复分析，取3个号码作为此⼤格内重复取样及重复分析编号，另任取4个号码，作为插⼊监控样（⼀级标样）编号之⽤，并在图上注明重复样及监控样号码。

重复采样及重复分析样的编码右下⾓标注为3，监控样的编码右下⾓标注为4。
