第5章 VHDL构造体的描述方式
5.1 构造体的行为描述方式 5.2 构造体的寄存器传输(RTL)描述方式 5.3 构造体的结构描述方式 习题与思考题
第5章 VHDL构造体的描述方式
5.1 构造体的行为描述方式
什么样的描述属于行为描述方式，这一点目前还没有确 切的定义，所以在不同的书刊中，对相同或相似的某些用 VHDL描述的逻辑电路的程序有不同的说明。有的说明为行 为描述方式，有的说明为寄存器传输描述方式。但是，有一 点是明确的，行为描述方式是对系统数学模型的描述，其抽 象程度比寄存器传输描述方式和结构描述方式更高。
第5章 VHDL构造体的描述方式
5.1.2 延时语句 在VHDL中存在两种延时类型：惯性延时和传输延时。
这两种延时常用于VHDL的行为描述方式。 1．惯性延时 在VHDL中，惯性延时是缺省的，即在语句中如果不作
特别说明，产生的延时一定是惯性延时，这是因为大多数器 件在行为仿真时都会呈现这种惯性延时。
第5章 VHDL构造体的描述方式
第5章 VHDL构造体的描述方式
在例5-2中用了两个语句：第一个语句是选择语句，第 二个语句是代入语句。这两个语句是条件代入类型语句。也 就是说，只有WHEN后面所指定的条件得到满足时，指定的 代入值才被代入信号量sel或输出量q。
当第一个语句执行时，将使用选择信号。根据选择信号 sel的当前值，后跟的5种状态下的值i0～i3、'X' 中的一个值 将通过输出端口q输出。在正常情况下，q端将选择i0～i3之 一输出，在非正常情况下将输出 'X' 值。
第5章 VHDL构造体的描述方式
几乎所有器件都存在惯性延时，因此，硬件电路的设计 人员为了逼真地仿真硬件电路的实际工作情况，在代入语句 中总要加上惯性延时时间的说明。例如：
vhdl硬件描述语言与数字逻辑电路设计
vhdl硬件描述语言与数字逻辑电路设计数字逻辑电路设计是一种将数字信号进行处理和控制的技术。
数字电路由元器件（比如集合在一起的门、触发器、逻辑块、寄存器等）构成，这些元件的行为由原理图和逻辑方程式表示。
数字电路的设计主要是为了控制、处理和传输数字信号，具有可控制性、自动化程度较高和灵活性强的特点。
VHDL与数字逻辑电路设计是密切相关的，VHDL既可以用来描述数字电路的结构，也可以用来推导数字电路的行为。
在数字逻辑电路设计中，VHDL语言可以帮助工程师实现电路的功能和特性，简化设计过程，并提高设计的灵活性和可靠性。
VHDL是一种硬件描述语言，可以用来描述数字逻辑电路中的各种元件、信号和功能。
VHDL主要包括以下几个方面的内容：1. 实体（entity）：实体用来描述数字电路的外部结构和功能，类似于模块的概念。
一个实体声明了电路的输入输出端口，并定义了电路的功能和行为。
2. 体系结构（architecture）：体系结构用来描述实体的内部结构和功能，包括内部信号、寄存器、逻辑块等。
一个体系结构定义了实体的具体实现方式，包括各个元件之间的连接和控制。
3. 信号（signal）：信号用来表示数字电路中的各种输入输出信号，包括时钟信号、数据信号、控制信号、状态信号等。
VHDL语言中的信号可以用来描述电路中的各种逻辑关系和行为。
4. 过程（process）：过程用来描述电路中的各种行为和动作，比如数据传输、逻辑运算、状态转换等。
VHDL中的过程可以用来描述数字电路中的各种逻辑操作和控制。
5. 组合逻辑（combinational logic）：组合逻辑用来描述电路中的各种逻辑运算和逻辑关系，包括与门、或门、非门、异或门等。
组合逻辑表示了电路中的直接逻辑关系和信号转换。
6. 时序逻辑（sequential logic）：时序逻辑用来描述电路中的各种时钟触发、状态转换、寄存器等。
时序逻辑表示了电路中的时钟控制、状态转换和时序问题。
VHDL硬件描述语言与数字逻辑电路设计(第五版)侯伯亨章 (2)
第2章 数字系统的算法描述
2．乘法器 乘法器可实现的算法很多。2个4位数乘法的运算过程如表 2-1所示。
第2章 数字系统的算法描述
表中有一个9位寄存器，低4位存放乘数。如果乘数的最低 位(寄存器的最低位)为“1”，则将被乘数加到寄存器的b4～ b7位上；如果为“0”，则不作加法，然后向右移一位。再重 复上述过程，直至将乘数全部移出9位寄存器为止(此例中要移 4位)。将这种算法的运算过程用算法流程图来描述，如图27(a)所示，与该算法流程图对应的硬件电路框图如图2-7(b)所 示。
第2章 数字系统的算法描述
2.2 状态机及算法状态机图描述
众所周知，数字系统由控制单元和处理单元两大部分组成。 控制单元在统一的同步时钟控制下，严格按照一定的时间关系 输出控制信号；处理单元一步一步地完成整个数字系统的操作。 这种工作过程用算法流程图是无法正确描述的。 面介绍一种用于描述控制器工作过程的方法，即算法状态机图 (Algorithmic State Machine Flowchart，ASM图)描述方法。
说明该工作框所对应的硬件操作内容及对应的输出信号。
图2-2 工作框
第2章 数字系统的算法描述
(a) 工作框；(b) 对应的逻辑电路 图2-3 工作框与硬件之间的对应关系
第2章 数字系统的算法描述
通常算法流程图与硬件功能有极好的对应关系。也就是说， 一个工作框的功能应该很容易地映射成为一个较基本的逻辑电 路。图2-3(a)描述两个二进制数a和b相加，其结果为输出c的 工作框；图2-3(b)则是实现该工作框功能的逻辑电路。在设计 数字系统时，如用算法流程图描述其功能，则总要经历由粗至 细逐步细化的过程。所以，在数字系统描述的初期，一个工作 框的功能不一定完全能用一个逻辑电路来实现。但是，随着描 述的逐步细化，设计者应考虑每一个工作框的可实现性，只有 这样，算法流程图最后才能被综合成逻辑电路。

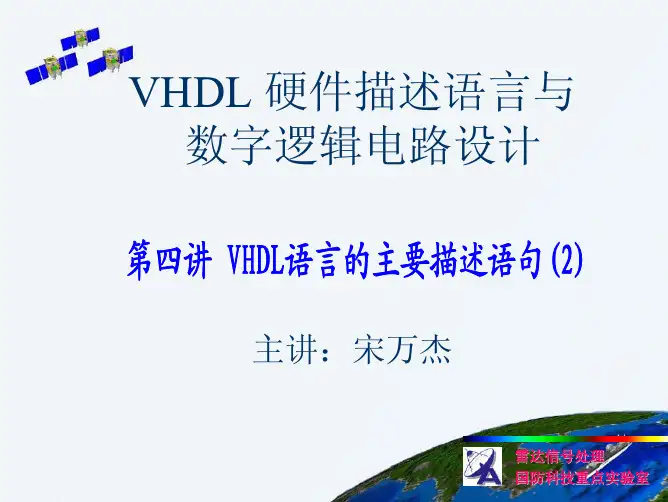

VHDL硬件描述语言 第四讲 VHDL语言的主要描述语句(2)
