航电系统简介
航电系统简介介绍
武器控制系统
航电系统集成在武器装备 中，支持精确打击和有效 火力控制。
其他领域
无人机应用
航电系统用于无人机飞行控制、导航和任务载荷 数据处理。
气象观测
航电系统在气象卫星上用于观测和监测气象数据 。
科学研究
航电系统支持地球观测、空间科学实验和其他科 研任务。
05
航电系统的发展趋势与挑战
技术创新与升级
创新技术应用
随着科技的不断发展，航电系统正不断引入新技术，如人工智能、大数据、云计算等，以提高系统的 性能和效率。
技术升级需求
随着航空工业的发展，航电系统需要不断升级以满足更高的性能要求和安全性需求。
系统安全性与可靠性
安全性能保障
航电系统的安全性与可靠性是至关重要的， 需要采取多种措施来确保系统的稳定性和安 全性。
人机交互体验优化
为了提高飞行员的工作效率和安全性，航电系统需要提供更加直观和易用的人机交互界 面。
智能化水平提升
通过引入人工智能技术，航电系统可以更加智能地处理各种任务，减轻飞行员的工作负 担。
THANKS
谢谢您的观看
功能
航电系统的主要功能是保障飞机的安 全、导航、通讯和任务执行，为机组 人员和乘客提供必要的飞行信息和服 务。
航电系统的重要性
1 2 3
安全保障
航电系统是飞机安全运行的关键组成部分，它能 够提供准确的导航、通讯和飞行控制等功能，保 障飞机的安全和稳定。
飞行效率
航电系统能够提高飞行效率，通过精确的导航和 通讯设备，使飞机能够更快、更准确地到达目的 地。
航电系统的技术特点
高集成度
航电系统采用先进的模块化设计，将 多种航空电子设备高度集成在一起， 实现功能的整合和优化。

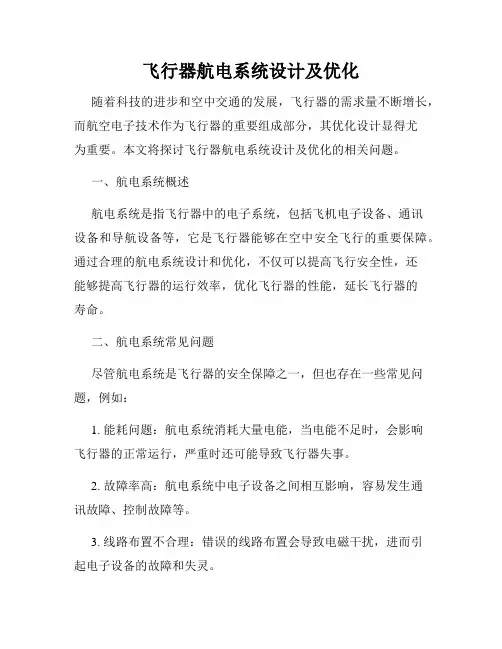

飞行器航电系统设计及优化
飞行器航电系统设计及优化随着科技的进步和空中交通的发展，飞行器的需求量不断增长，而航空电子技术作为飞行器的重要组成部分，其优化设计显得尤为重要。
本文将探讨飞行器航电系统设计及优化的相关问题。
一、航电系统概述航电系统是指飞行器中的电子系统，包括飞机电子设备、通讯设备和导航设备等，它是飞行器能够在空中安全飞行的重要保障。
通过合理的航电系统设计和优化，不仅可以提高飞行安全性，还能够提高飞行器的运行效率，优化飞行器的性能，延长飞行器的寿命。
二、航电系统常见问题尽管航电系统是飞行器的安全保障之一，但也存在一些常见问题，例如：1. 能耗问题：航电系统消耗大量电能，当电能不足时，会影响飞行器的正常运行，严重时还可能导致飞行器失事。
2. 故障率高：航电系统中电子设备之间相互影响，容易发生通讯故障、控制故障等。
3. 线路布置不合理：错误的线路布置会导致电磁干扰，进而引起电子设备的故障和失灵。
三、航电系统优化设计为了解决航电系统的常见问题，需要对其进行优化设计。
以下几点可供参考：1. 能耗优化：在设计航电系统时，应考虑到航空电力系统的特殊性质，采用阻抗匹配、降压、升压等电力控制技术，以降低系统功耗。
2. 故障率降低：航电系统中的设备应进行模块化设计，尽量实现电子设备之间的隔离，以避免设备之间的干扰和故障。
3. 线路布置优化：线路布置应遵循短、直、少弯曲原则，以确保线路稳定。
通过航电系统的优化设计，不仅可以解决常见问题，还能够改善飞行器的航行性能，提高飞行效率，延长飞行器的寿命。
四、航空电子技术的未来随着人工智能、物联网等科技的发展，航空电子技术也将会迎来新的发展机遇。
未来，航电系统可能会在以下方面进行优化：1. 机载设备性能提升：将会有更先进的电子设备投入使用，提升飞行器的性能。
2. 通讯技术提升：新的通讯技术可以实现航空通讯的无线化，有望提高飞行器的应用效率。
3. 芯片技术求新突破：现有的芯片技术已经可以实现信号的处理和存储功能，未来芯片技术有望在微型化的基础上，实现更多功能的集成。
飞机航电系统的构成和作用分析
飞机航电系统的构成和作用分析飞机航电系统是指用于飞机电气能源管理、通信导航、飞行控制和信息管理等各方面系统的总称。
由于航电系统是飞机中必不可少的一部分，因此了解其构成和作用是非常重要的。
一、航电系统的主要构成1. 电源系统：电源系统是整个航电系统的基础，它提供与飞机所有设备所需的能源。
电源系统包含电瓶、发电机和相应的电路元件。
电源系统的很多组成部分，如发电机、变频器、静变流器等，都是由飞机的发动机直接驱动的。
2. 飞行表现和导航系统：飞行表现和导航系统是航电系统的另一个重要组成部分，它涉及到飞机的飞行控制和导航，包括如下几个方面:航向计算器和飞行导航系统：这是飞机导航的基础。
航向计算器通过读取机头的当前方向来确定飞行方向，而飞行导航系统通过导航计算机的计算来指导飞行员驾驶飞机到达目标位置。
自动驾驶系统：自动驾驶系统能够自动控制飞机的方向、高度和速度等参数，从而减少飞行员的工作量，同时保证飞机飞行的安全性和稳定性。
3. 通信和信息系统：航电系统还包括了通信和信息系统，包括了飞机与地面通信、飞机与空中交通管制机构的通信、飞机与天气预报机构的通信以及飞机内部的通信。
现在的航空公司都使用无线电通信，这是航电系统的重要部分，能够保证飞机与地面保持通信，并确保一旦出现问题能够及时进行处理。
4. 地形警告系统：地形警告系统还是近年来飞机安全性的重要保障。
地形警告仪器安装在飞机上，它可以通过扫描固定的地面点来预测出飞机是否会遇到危险的地势。
二、航电系统所起的作用1. 提供飞行所需的电气能量：航电系统的首要任务就是提供飞机所需的电气能量和电流。
2. 控制飞行并保证安全：飞机的导航和控制都依赖于航电系统，包括了高度、速度、航向和导航的控制。
3. 提供适当的环境舒适度：航电系统还有助于保证适当的环境舒适度，包括了温度、湿度和氧气的控制。
4. 实现通信和信息管理：航电系统通过提供通信和数据传输，保证了飞机与地面交流的安全和有效性。
电子行业航空电子系统
电子行业航空电子系统1. 简介航空电子系统是指应用于航空领域的电子设备及系统，它们在航空器的控制、通信、导航和其他相关功能上发挥着重要作用。
在电子行业中，航空电子系统是一个充满挑战和机遇的领域。
本文将介绍航空电子系统的基本概念、应用领域和发展趋势。
2. 航空电子系统的基本概念2.1 航空电子系统的定义航空电子系统是指应用于飞机和其他航空器上，用于控制机载设备、进行通信、导航、雷达探测、数据传输和处理等功能的一系列电子设备和系统。
2.2 航空电子系统的组成航空电子系统由多个子系统和模块组成，包括飞行管理系统、通信系统、导航系统、雷达系统、数据链系统等。
2.3 航空电子系统的特点航空电子系统具有高可靠性、抗干扰能力强、重量轻、功耗低等特点。
由于在航空领域中，安全性和可靠性至关重要，因此航空电子系统的设计和制造要求更为严格。
3. 航空电子系统的应用领域航空电子系统广泛应用于民用飞机、军用飞机、直升机、无人机等各种航空器上，具有以下几个主要应用领域：3.1 飞行管理系统飞行管理系统是航空电子系统中的一个重要子系统，主要用于飞行计划管理、飞行参数监控、自动导航、自动驾驶等功能。
它可以提高飞行安全性和效率，减轻飞行员的工作负担。
3.2 通信系统通信系统用于飞机与地面站、其他航空器之间的通信。
航空通信系统包括语音通信系统和数据链通信系统，其中数据链通信系统在现代航空中越来越重要，可以实现高速数据传输和信息共享。
3.3 导航系统导航系统用于确定航空器的位置、飞行航线和航向。
常见的导航系统包括惯性导航系统、全球卫星导航系统（如GPS）和地面导航系统。
它们可以提供高精度的导航信息，确保飞机在航行过程中准确导航。
3.4 雷达系统雷达系统用于航空器的气象监测、地形跟随、障碍物探测等功能。
航空雷达系统可以提供大范围、高分辨率的雷达图像，帮助飞行员避开危险区域。
3.5 数据链系统数据链系统用于航空器间的无线数据传输和通信。
航电系统简介ppt课件
网络化：航电系统将实现网络化，实现信息共享和协同作战
绿色环保：航电系统将更加注重节能环保，降低能耗和排放
3
航电系统的应用领域
ቤተ መጻሕፍቲ ባይዱ
航空领域
飞机导航：提供飞行路线、速度、高度等信息
通信系统：实现飞机与地面、飞机与飞机之间的通信
02
飞行控制：控制飞机的飞行姿态、速度和高度
雷达系统：探测周围环境，提供安全保障
航电系统简介
01.
02.
03.
04.
目录
航电系统的定义与功能
航电系统的发展历程
航电系统的应用领域
航电系统的关键技术
1
航电系统的定义与功能
定义
航电系统：航空电子系统，简称航电系统
01
功能：负责飞机的飞行控制、导航、通信、显示、数据管理等功能
02
组成：包括硬件和软件两部分，硬件包括传感器、处理器、显示器等，软件包括操作系统、应用程序等
电源系统：提供电力支持
2
航电系统的发展历程
早期发展
1910年，飞机首次使用无线电设备进行通信
1920年，飞机开始使用无线电罗盘进行导航
1930年，飞机开始使用自动驾驶仪进行飞行控制
03
1940年，飞机开始使用雷达进行探测和避让障碍物
1950年，飞机开始使用惯性导航系统进行导航
现代发展
20世纪80年代：航电系统开始广泛应用于民航飞机
电子战系统：对抗敌方电子干扰和攻击
05
航空电子设备：集成各种电子设备，提高飞机性能
航天领域
卫星通信：卫星通信系统，如卫星电话、卫星电视等
导航定位：卫星导航系统，如GPS、北斗等
遥感探测：遥感卫星，如气象卫星、资源卫星等
航电系统简介
根据PPT进行讲解
（二）新代航空电子系统的特点
几十年来，航空电子系统经历了分立式、 混合式、联合式向综合化、高度综合化方向发 展。综合化的航空电子系统不仅实现了机上的 信息综合，而且能够有效地综合C3I和预警机 发送的信息，由此可以满足现代和未来战争的 需求。现以美国的 宝石柱 结构、F-22、宝石 台 计划为例，综述新 代航空电子系统的特 点。
对比法
针对新老航电系统不冋
之处进行讲解
三、新代航空电子系统
（）新代航空电子系统结构
新 代航空电子系统结构（即更咼程度的 综合化结构）是以美国“宝石柱（Pave Pillar）”计 划为基础建立起来的结构概念。该计划元成于 八十年代，实现“宝石柱”系统结构的第一架战 斗机是美国的F-22战斗机，RAH-66轻型攻 击/侦察直升机也使用了这种结构，各分系统 间以1553和HSDB（高速数据总线）相连接。
1.在功能划分上，新代系统已明显从 纵向划分过渡到横向划分，提出了功能区分的 概念。功能区分是整个系统中功能特性相近、 任务关联密切的部分，在同一功能区中可以实 现资源共享，容易互为余度而实现动态的重构
2'
教学方法
教学内容
时间
讲述法
根据PPT进行讲解
及容错。“宝石柱”结构将系统分为任务管理区、 传感器管理区、飞机管理区。任务管理区由任 务数据处理机、任务航空电子多路传输总线、 块多路传输总线、系统大容量存储器、武器管 理系统和任务航空电子总线接口组成。该区的 功能为：任务计算与管理(如火力控制、目标 截获、导航管理、防御管理、外挂管理、地形 跟随(TE)/地形回避(TA)/障碍回避(0A)、座舱 管理、与其它两个功能区交联等)。传感器管 理包括通用信号处理机、传感器数据分配网 络、数据交换网络、视频数据分配网络、传感 器控制网络组成。该区的功能为：传感器数据 分配、传感器信号处理、处理后信号的分发、 传感器控制。飞机管理区是由飞行控制、发动 机控制、推力矢量控制、通用设备控制等几部 分功能综合而形成，又称为飞机管理系统(VMS)，其功能为支援与控制功能有关的飞机 的飞行。
空运飞行员的飞行器航电系统知识
空运飞行员的飞行器航电系统知识在20世纪初、航空业刚刚兴起的时候，空运飞行员的主要任务是操纵飞机并确保安全起降。
然而，随着飞行器技术的快速发展，飞行员需要具备更多的知识和技能来操作和维护飞行器的航电系统。
航电系统是现代飞行器最为重要的组成部分之一，它包括了电气、电子和无线电设备，用于实现飞行器的自动化操控、导航和通信功能。
首先，我们来了解一下航电系统的基本组成。
航电系统主要由仪表、导航设备、通信设备和飞行控制计算机组成。
仪表用于显示和传输飞行器的各种状态和参数，如速度、高度、姿态等。
导航设备则用于确定飞行器的位置和航向，并提供导航指引。
通信设备用于与地面、其他飞行器和空中交通管制进行通讯。
飞行控制计算机则负责整个航电系统的集成和控制。
在空运飞行员的日常工作中，航电系统知识的重要性不言而喻。
首先，了解仪表的功能和使用方法对于正确、快速地获取飞行状态信息至关重要。
同时，飞行员需要学会识别和解读仪表上的各种指示和警报信号，以及正确地采取应对措施。
例如，当飞行器出现异常情况时，及时调整引擎参数、姿态或进行应急程序是确保飞行安全的关键。
其次，导航设备的使用也是空运飞行员必备的技能之一。
导航设备可以使用全球定位系统（GPS）、惯性导航系统（INS）等来确定飞行器的位置和航向。
了解这些导航设备的原理和操作方法，飞行员可以更准确地确定自己的位置，并根据航线规划来进行导航。
此外，导航设备还可以提供地形警告和雷达警告等功能，帮助飞行员尽早发现潜在的危险和障碍物。
与导航设备相似，通信设备的熟练使用对于与其他飞行员、空中交通管制和地面服务人员进行有效的沟通至关重要。
通信设备可以以语音或数据的形式进行通讯，并能够在不同频段进行多种类型的通信。
了解通信设备的操作方法和通讯协议，使得飞行员可以及时和精确地传递或接收信息，协调飞行计划和解决问题。
最后，飞行控制计算机的运作也是航电系统中不可或缺的一部分。
飞行控制计算机是一个复杂的系统，它负责接收和处理飞行器的各种输入信号，并根据预设的程序和逻辑进行相应的控制。
航电系统简介
开放式系统结构是由开放系统接口标准定义的一个结构框架，它的优点是：便于构成分布式系统；便于不同厂家生产的、不同型号的计算机或其他硬件之间的互连、互通和互操作；也便于硬件、软件的移植；便于系统功能的增强和扩充。此外，开放式系统结构还支持系统可变规模，有利于缩短研制开发周期。在计划开发、采购、维修及更新时能降低成本。其原因是它增加了可重新使用机会，更有可能使用商用货架产品（COTS）技术，还能快速建立系统模型。采用该结构后，就能较好地解决系统的功能扩充、修改，及元器件的更新换代。 美国空军把应用军用技术和商用技术实现系统从传统的封闭式结构向经济上可承受的、灵活的开放式结构转变视为当前一项挑战。这是因为开放式系统结构由民用向军用推广存在着争论，主要是由于标准和最佳性能不能兼顾，一些领域还不能完全满足军事上的需要，这就要求制订和贯彻各种标准接口，使不同的产品研制、生产单位都要遵循公开一致的标准和规范。此外，开放式系统结构不仅涉及硬件，也涉及软件。软件开放系统、软件可重复使用、软件可变规模与硬件的开放性同样重要，也是降低系统寿命周期费用、缩短研制开发周期的重要措施。因此，新一代综合航电系统的软件包括操作系统、应用程序、数据库、网络、人机界面等应遵循统一的系列标准、规范研制开发，软件的可重用、标准化、智能化、可移植性、质量、可靠性等都应列入表征软件技术的特征参数之中。 因此，今后十年，开放式工业标准向军用过渡趋势会更加明显，开放式系统结构向军事上应用的转移不可逆转。
战斗机传感器进一步综合化
先进战斗机传感器的综合化趋势发展极为迅速。从本世纪初服役的F—22和JSF等第四代战斗机传感器来看，机上传感器实现全部综合化已近在咫尺。 由于新一代航电系统传感器的种类、数量、复杂性及数据量的增加，超出了驾驶员有效使用和管理传感器的能力，从而使传感器的综合成为一个突出的课题。多传感器综合（MSI）的目标是：改变目前各种传感器分立的状态，实现互为补充、互为备份、扬长避短、综合使用各传感器提供的信息；对多传感器实现综合的控制和管理，在现有的硬件和软件水平上获得比任何单独的传感器性能更高的传感器系统。 美国空军F－22战机传感器系统的天线及射频前端功能仍是分立的，雷达、RWR/ESM、CNI各有自己的天线及前端处理功能，综合起来完成雷达、EW、CNI等功能。而“宝石台”计划主要是要解决传感器区的综合问题。雷达舱内的设备已不是传统意义上的雷达，而是集雷达、CNI、EW、敌我识别（IFF）、无线电高度表、导弹制导数据链等功能于一体的综合射频系统。该计划提出用13个天线提供所有CNI/EW/雷达所需的功能。光电传感器的孔径也要综合，前视红外、红外搜索跟踪系统、导弹告警功能的综合，实现分布孔径红外系统（DAIRS）。传感器的信号处理和数据处理部分也要实现综合，使用统一的中Байду номын сангаас进行处理，A/D变换尽量向前端推移，使用标准的共用模块。完成信号处理和数据处理，然后通过统一航空电子网络，连接到综合核心处理机（CIP），在CIP中进行数据融合。对传感器的控制和功率管理也可通过这个通道完成。传感器区的充分综合将是一个很大的进步，在上述的各方面都将获得极大的收益。 将于2010～2040年陆续装备美国空军、海军及其盟国部队的JSF战斗攻击机的传感器系统将打破未来战斗机所需的雷达、电子战和其他关键功能的界线。这意味着，用于扫描和跟踪目标这些传统雷达任务的有源电子扫描阵（AESA）在同一时刻也用于干扰、电子情报、通信和其他任务。而且AESA收集的数据将与机外数据源（如预警机、电子战飞机和卫星），以及机上的光电系统的信息进行融合。若2架或4架JSF在一起工作时，其能力远比同等数量的飞机单独工作要强。当陷入困境时，单架JSF也具有完成任务和自我生存的能力。
航空器航电系统设计与优化
航空器航电系统设计与优化一、航空器航电系统概述航电系统是航空器的重要组成部分，它负责航空器的电气及仪表控制系统的工作。
航空器航电系统包括电源系统、配电系统、航空仪表、安全装置等模块。
二、航空器航电系统设计基础1.航电系统的电气性能指标航空器的航电系统需要满足特定的电气性能指标，诸如电气信号噪声、电气信号的共模杂波及竞争性干扰等。
由于航电系统是整个航空器中最为复杂的系统，同时它的运行也被严格规定，因此进行航电系统的设计与优化是非常必要的。
2.电源与配电系统的设计电源与配电系统的设计是航电系统设计中的第一步，其负责为整个航电系统提供电源，并进行有效的配电。
电源和配电系统的优化对于整个航电系统的有效运行至关重要。
3.航空仪表设计航空仪表是航电系统重要的模块，它在航空器发生各种状况时，通过检测、显示雷达、导航、计算机及控制设备的状态信息，保证航电系统的有效运行。
4.安全装置的设计航电系统必须满足特定的安全性要求，以保证它在运行过程中的安全性和可靠性。
安全装置包括短路保护、过流保护、过压保护、负载均衡保护等，这些保护措施可以有效地对航电系统进行保护，避免出现严重的故障。
三、航电系统设计与优化方法1.电路仿真方法电路仿真技术是航电系统设计的重要工具。
它可以有效地解决复杂的电路设计问题，并验证电路的功能及性能。
2.电磁兼容性优化方法电磁兼容性是指航空器各个子系统中电器电子设备所产生的电磁干扰相互之间达到可接受的水平的能力。
优化电磁兼容性是航电系统设计和优化的重要环节。
3.系统集成方法航电系统的系统集成包括系统分析、系统设计、系统测试及系统验证等环节。
四、航电系统设计优化案例1.航空航天电子系统自适应缓冲算法的优化设计飞行器是一种极其复杂的非线性动态系统，为解决飞行器在自适应缓冲方面的问题，研究团队构建了基于最小均方差的自适应缓冲算法，该算法通过优化控制参数，可以使得飞行器的动态响应更加稳定。
2.电磁兼容性优化设计案例在一个航空器的电磁兼容性设计中，研究人员采用了驱动电路的悬架结构以及导电隔离技术，达到了显著的抑制电磁干扰的效果。
航电系统简介演示
航电系统负责飞机与地面控制中心、机场和其他飞机之间的通信联系，确保信息传递的准确性和及时性。
通信管理
军用战斗机航电系统通过雷达、红外、电子侦察等设备，获取敌我双方的位置、速度、姿态等信息，为作战决策提供重要依据。
战场感知
航电系统实现对各类武器的控制，包括导弹、炸弹、火箭弹等，能够准确命中目标并发挥最大作战效果。
航电系统负责提供导航、通信、监视和生命保障等功能，它还支持飞机在各种天气条件下的安全飞行。
发展水平
随着科技的进步，航电系统已经实现了高度集成化和自动化。
要点一
要点二
挑战
然而，随着飞机变得更加复杂，航电系统的维护和故障排除也变得更加困难。此外，由于对飞机安全性的要求不断提高，航电系统的可靠性也面临着越来越大的挑战。
航电系统可以根据其功能分为多个子系统，如导航系统、通信系统、显示系统、控制系统等。
分类
每个子系统都由多个组件组成，如导航系统中包括GPS接收机、惯性测量单元、地图显示计算机等。通信系统中包括无线电收发机、语音记录仪等。显示系统中包括主飞行显示器、导航显示器等。控制系统中包括自动驾驶仪、飞行控制计算机等。
紧急信号
03
CHAPTER
航电系统的技术基础
现代航电系统采用高度综合化的系统架构，将多种航电功能集成于一个核心处理单元，如多功能处理器或航空电子计算机。
航电系统的硬件设备包括多种传感器、数据链路设备、接口控制设备等，用于获取和处理飞行数据、控制飞行状态以及与飞行员进行交互。
硬件设备
综合化系统架构
THANKS
感谢您的观看。
航电系统的软件是系统的核心，负责数据处理、控制和监视飞行状态。
系统软件
航电系统能够获取和处理大量飞行数据，包括导航信息、飞行状态、气象数据等，为飞行员提供准确、实时的飞行信息。
飞行器航电系统的设计与优化
飞行器航电系统的设计与优化随着现代工业技术的不断发展，飞行器科技也不断的进步和创新。
为了让飞行器更加智能化、精准化、高效化，在建造过程中，航电系统的设计是至关重要的。
航电系统是飞机电子控制系统中的一个非常重要的部分，其主要功能是控制飞机飞行、导航和保护飞机安全。
随着各种新技术的不断出现和飞行器的复杂性不断增加，航电系统的设计和优化也变得越来越重要。
一、航电系统概述航电系统是由多个互相联系的部件、设备、传感器和电信号组成的控制系统。
它通常由飞机的电力系统、通讯、导航、仪表和座舱设备等多个部分组成。
在现代飞机中，航电系统不再仅仅是控制飞行动作，也包括了内部舒适度、防火等方面的控制，从而实现了飞行器掌控的全方位智能化。
二、航电系统设计的流程航电系统的设计分为以下的步骤：1.需求分析。
确定航电系统所需的技术指标、使用环境和应用范围。
2. 系统设计。
采用系统工程的方法，建立航电系统结构、模块和接口设计。
3. 元器件选型。
选用符合技术指标要求的电子元器件。
4. 系统集成和测试。
实现系统的硬件和软件集成，完成系统测试，并且解决可能存在的问题。
5.系统性能优化。
在完成系统测试的基础之上，加以优化，为系统的后续使用提供基础。
三、航电系统设计的优化航电系统的设计有时会有一些问题，例如系统的通用性、稳定性、可靠性、安装和维护。
为了解决这些问题，需要对航电系统的设计加以优化。
航电系统的优化包括以下几个方面：1. 优化设计方案的可行性。
在确保技术指标不变的情况下，优化设计方案，提高设计的可行性。
2. 优化系统的设计原理。
在设计、开发和验证过程中，对电路的实现过程进行研究和完善，从而达到更好的性能。
3. 系统的可靠性和安全性。
强化航电系统的安全保障，特别是在采用高可靠性技术的情况下，在设计过程中注重系统的防护、容错和备份。
4. 广泛的技术支持。
从多个角度考虑实现良好的技术支持，尽可能利用先进的计算机模拟技术，优化设计方案。
飞机航电系统故障排除方法研究
飞机航电系统故障排除方法研究飞机的航电系统是保障飞机飞行安全的重要部分，一旦出现故障，可能对飞机的飞行造成严重影响甚至危险。
对飞机航电系统故障的排除方法进行深入研究，对于保障飞机的飞行安全具有重要意义。
1. 飞机航电系统概述飞机的航电系统是指飞机上的所有电气、电子设备，包括但不限于飞行仪表、导航设备、通信设备、雷达系统等。
航电系统不仅仅是飞机的“大脑”，还关系到飞机的飞行安全和正常进行。
一旦航电系统出现故障，就需要及时排除，以确保飞机的正常飞行。
2. 飞机航电系统常见故障飞机航电系统可能出现的故障有很多种，常见的包括但不限于电源故障、仪表故障、导航设备故障、通信设备故障等。
这些故障可能由于设备、线路、传感器等多种原因引起，例如老化、损坏、电气干扰、外部环境影响等。
在实际飞行中，这些故障可能会对飞机的飞行造成严重影响，因此需要及时排除。
3. 飞机航电系统故障排除方法针对飞机航电系统的故障，需要采取一系列的排除措施，以确保飞机的正常飞行。
下面对飞机航电系统故障的排除方法进行详细介绍：3.1 故障诊断当飞机航电系统出现故障时，首先需要进行故障诊断，确定故障的具体位置和原因。
这需要依靠飞机上的自检系统、故障显示系统，以及地面维修人员的经验和技能，通过对系统进行检查、测量和分析，找出故障的根源。
在这一过程中，需要依靠飞机的技术手册和维修手册，以及航空公司的相关规定和程序，进行准确的故障诊断。
3.2 故障隔离一旦确定了故障的位置和原因，就需要进行故障隔离，将故障系统与正常系统分开，以确保飞机的其他系统不受影响。
这需要依靠一系列的隔离开关、继电器、断路器等设备，进行系统的分隔和断开，以及相应的操作步骤和程序。
在这一过程中，需要确保飞机的其他系统不受影响，同时避免引起更严重的故障。
3.4 故障检验一旦进行了故障修理，就需要进行故障检验，验证修理的效果，以确保系统的正常运行。
这需要采用一系列的检测设备、仪器和工具，对修理后的系统进行测试和检验，以确保系统的可靠性和安全性。
航空电子系统全面完整的介绍
航空电子系统航空电子是指飞机上所有电子系统的总和。
一个最根本的航空电子系统由、和显示管理等多个系统组成。
航空电子设备种类众多，针对不同用途，这些设备从最简单的警用直升机上的探照灯到复杂如平台无所不包。
航空电子研究正以惊人的速度改变着航空航天技术。
起初，航空电子设备只是一架飞机的附属系统；而现在，许多飞机存在的唯一目的即为搭载这些设备。
军用飞机正日趋成为一种集成了各类壮大而敏感的传感器的战斗平台。
一、历史在上世纪70年代之前，航空电子(Avionics)这个词尚未出现。
那时，航空仪表，无线电，雷达，燃油系统，引擎控制和无线电导航都是独立的，而且大局部时候属于机械系統。
航空电子诞生于20世纪70年代。
伴随着电子工业走向一体化，航空电子市场蓬勃开展起来。
在70年代初期，全世界90％以上的产品应用在军用飞机上。
到了90年代，这个比例已缺乏1％。
从70年代末开场，航空电子已逐渐成为飞机设计中一个独立部门。
推动航电技术开展的主要动力来源于时期的军事需要而非民用领域。
数量庞大的飞机变成了会飞的传感器平台，如何使如此众多的传感器协同工作也成了一个新的难题。
时至今日，航电已成为军机研发预算中最大的局部。
粗略地估量一下，、有80％的预算花在了航电系统上。
航空电子在民用市场也正在取得庞大的成长。
飞行控制系统〔〕，苛刻空域条件带来的新导航需求也促使开发本钱相应上涨。
随着愈来愈多的人将飞机作为自己出行的首要交通工具，人们也不断开发出更为精细的控制技术来保证飞机在有限的空域环境下的平安性。
同时，民机天然要求将所有的航电系统都限制在驾驶仓内，从而使民机在预算和开发方面第一次影响到军事领域。
二、设计约束飞机上的任何设备都必需知足一系列苛刻的设计约束。
飞机所面临的电子环境是独特的，有时乃至是高度复杂的。
制造任何飞机都面临许多昂贵，耗时，麻烦和困难的方面，而适航性认证那么是其中之一。
随着飞机及机组人员愈来愈依赖于航电系统，这些系统的强健性便变得超级重要了。
飞行器的航电系统设计与开发
飞行器的航电系统设计与开发航电系统是飞行器中至关重要的组成部分，它负责飞行器的导航、通信、仪表显示和控制等功能。
本文将讨论飞行器的航电系统的设计与开发，探讨其关键技术和发展趋势。
一、航电系统的概述航电系统是指飞行器中用于导航、通信和仪器显示的电子设备和系统。
它包括传感器、控制器和显示器等组成部分。
航电系统的设计目标是提供精确可靠的导航和通信功能，同时确保飞行器的安全和性能。
二、航电系统的关键技术1. 导航系统导航系统是航电系统中的核心部分，它包括惯性导航系统、全球卫星导航系统（GNSS）和地面导航辅助系统等。
惯性导航系统通过加速度计和陀螺仪等传感器测量飞行器的加速度和角速度，进而计算飞行器的位置和速度。
GNSS则利用卫星信号进行位置定位，提供全球范围的导航功能。
地面导航辅助系统通过地面雷达和无线电导航设备等，为飞行器提供精确的导航参考。
2. 通信系统通信系统为飞行器提供与地面和其他飞行器之间的通信功能。
它包括无线电通信和数据链通信等方式。
无线电通信通过无线电频率传输语音和数据信息，保证飞行器与地面的实时联系。
数据链通信则通过数字信号传输大量数据信息，实现高速、可靠的通信。
3. 仪表显示系统仪表显示系统用于将导航和飞行状态等信息以直观、清晰的方式呈现给飞行员。
它包括主飞行仪表、导航仪表和引擎参数仪表等。
主飞行仪表通常采用全彩液晶显示屏，显示航向、速度、高度等关键参数。
导航仪表提供导航和位置信息，帮助飞行员找准飞行航线。
引擎参数仪表显示引擎运行状态和性能参数，确保飞行器在合适的工作范围内运行。
三、航电系统的发展趋势1. 自动化和智能化未来的航电系统趋向于自动化和智能化。
新一代的自主飞行器将具备更强的自主决策和对话能力，可以实现更高级别的自主飞行和自主导航。
2. 高精度和高可靠性航电系统的设计将更加注重精度和可靠性。
新的导航系统将采用更准确的传感器和更稳定的算法，以提供更精确的位置和速度信息。
通信系统将采用高速、抗干扰的通信技术，确保飞行器与地面的畅通无阻。
战斗机的航电系统原理
战斗机的航电系统原理战斗机的航电系统是指战斗机上负责导航、通信、目标探测、攻击和防御等功能的电子设备的总称。
它在战斗机的作战能力中起着至关重要的作用。
下面将详细介绍战斗机航电系统的原理及其相关技术。
首先，战斗机的航电系统主要由以下几个部分组成：1. 导航系统：导航系统是战斗机进行空中航行时必不可少的部分。
它包括惯性导航系统（INS）、全球定位系统（GPS）、地面测距仪（DME）等设备。
其中，INS是基于陀螺仪和加速度计等传感器原理，通过测量和计算战斗机的运动信息来实现航向、航迹计算和航向控制等功能。
而GPS则是通过接收地球上的卫星信号，计算出战斗机的位置和速度信息，提供高精度的全球定位服务。
2. 通信系统：战斗机的通信系统用于实现与指挥机构或其他飞机的无线通信。
它包括对讲机、无线电台、天线等设备，可以支持语音、数据和图像传输等多种通信方式。
通信系统的原理是基于无线电波的传播和接收。
战斗机利用无线电波通过天线发送和接收信息，实现与其他系统或飞机的通信。
3. 目标探测系统：目标探测系统是战斗机进行目标侦察和追踪的关键设备。
它包括雷达、红外线传感器、光电传感器等装置。
其中，雷达利用电磁波的特性，通过发射和接收回波来探测和跟踪目标。
红外线传感器则是通过接收目标发出的红外辐射来实现目标的发现和跟踪。
光电传感器则利用光电技术对目标进行观测和侦察。
4. 攻击系统：战斗机的攻击系统是用于执行空中打击任务并摧毁敌方目标的设备。
它包括导弹、火箭弹、机炮等武器装备。
攻击系统的原理是基于弹道学和火控技术的应用。
战斗机通过航空电子设备来锁定和跟踪目标，计算并发射相应的武器，对目标进行攻击。
同时，航电系统还可以提供飞行控制和武器控制等功能，以确保武器的精确命中。
5. 防御系统：战斗机的防御系统主要用于抵御敌方的攻击和导弹的威胁。
它包括红外干扰弹发射器、雷达诱饵弹等设备。
防御系统的原理是通过干扰和诱饵来保护战斗机免受敌方导弹的攻击。
航电系统简介ppt课件
航电系统是飞机上用于控制、导航、通信、显示等任务的电子设备系统。
航电系统的功能
飞行控制：控制飞机的飞行姿态和速度
导航：提供飞机的位置、速度和航向等信息
通信：实现飞机与地面、飞机与飞机之间的通信
雷达：探测飞机周围的环境和障碍物
技术融合：与其他领域的技术融合，拓展应用范围
4
航电系统的应用领域
医疗领域：医疗设备、手术机器人等
工业领域：自动化生产线、机器人等
交通领域：汽车、高铁、地铁等
航海领域：船舶、潜艇、海洋探测等
航天领域：卫星、火箭、空间站等
航空领域：飞机、直升机、无人机等
E
D
C
B
A
F
典型案例分析
波音787：采用电传操纵系统，提高飞行安全性和舒适性
模块化：采用模块化设计，便于系统能耗和污染排放
2
航电系统面临的挑战与机遇
技术挑战：研发难度大，需要突破关键技术
成本挑战：研发成本高，需要降低成本
市场竞争：面临激烈的市场竞争，需要提高产品竞争力
法规挑战：需要遵守严格的法规要求，确保产品安全可靠
机遇：航空电子市场增长迅速，市场需求巨大
汇报人
演讲人
01.
02.
03.
04.
目录
航电系统的定义与功能
航电系统的组成与分类
航电系统的发展历程与趋势
航电系统的应用领域与案例
1
航电系统的定义
航电系统包括硬件和软件两部分，硬件包括各种传感器、处理器、显示器等，软件包括操作系统、应用程序等。
航电系统通过收集、处理、传输各种信息，实现对飞机的实时控制和状态监测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、航电系统的历史
航空电子设备走过了漫长的发展道路， 经历了几次大的变革，每一次变革都使 飞机的性能获得提高，并且进一步推动 航空电子技术的发展。在航空电子系统 发展中系统结构不断演变，因此航空电 子系统的“结构”成为划时代的主要依 据。
二、航电系统的历史 （一）分立式结构
早期的航空电子系统为分立式结构， 系统由许多“独立的”子系统组成，每 个子系统必须依赖于驾驶员的操作(输 入)，驾驶员不断从各子系统接收信息， 保持对武器系统及外界态势的了解。
F-15鹰式战斗机是美国麦克唐纳·道格拉斯公司 为美国空军研制生产的双引擎、全天候、高机动性空 中优势重型战斗机。
是世界上第一种成熟的第四代战斗机（根据苏联 传统分类和美国2009年后分类方式两者已统一，所 以以上就是唯一的国际第四代战斗机标准）
F-15是由1962年展开的F-X(FighterExperimental)计划发展出来，1969年由麦道 (McDonnell Douglas)公司得标，1972年7月首次 试飞，1974年首架量产机交付美国空军使用。
F-18战斗机引入了“玻璃”座舱概念，淘汰了许 多表盘式仪表，并将原先表盘式仪表的信息显示在阴 极射线显示器上。
安装了抬头显示器 （HUD），仪表面板上 安装了两个多功能阴极 射线显示器和一个水平 阴极射线显示器。座舱 内安装了手不离杆 （HOTAS）油门杆和操 纵杆，作战中需要使用 到了控制开关都集成在 了油门杆和操纵杆上。
三、新一代航空电子系统
（二）新一代航空电子系统的特点
2.综合化进一步向深、广方向发展。“宝石柱” 结构虽然提出了信号处理通用模块及相应处理群集器 的一般结构，但“宝石柱”实验室演示系统和F-22的 综合化深度只达到数据处理资源一级，而“宝石台” 计划的任务之一就是试图进一步在传感器信号处理及 传感器天线孔位上实现综合，在信号处理群集器中使 用通用信号处理模块。
三、新一代航空电子系统
（二）新一代航空电子系统的特点
1. 在功能划分上，新一代系统已明显从纵向划分 过渡到横向划分，提出了功能区分的概念。功能区分 是整个系统中功能特性相近、任务关联密切的部分， 在同一功能区中可以实现资源共享，容易互为余度而 实现动态的重构及容错。
三、新一代航空电子系统
（二）新一代航空电子系统的特点
混合式结构是向综合化过渡的一种结构形 态，它出现了部分子系统之间的综合，例如 火控计算机、平显、火控雷达等之间的综合； 大气数据计算机、高度表、空速表、垂直速 度表、攻击传感器、大气温度传感器的组合； 飞行指引计算机、航姿系统、塔康等结合。 各分系统通过广播式数据传输总线(如 ARINC429)连接。
F-22的航空电子系 统采用“宝石柱”计划 的系统构形研究成果和 许多新技术。在这种可 重构的系统构形中，用 外场可更换模块（LRM） 取代了外场可更换部件 （LRU）。
各模块分别承担整个 航电系统的一部份工作， 各模块承担的工作与飞 机执行任务时的飞行阶 段密切相关。
三、新一代航空电子系统
（二）新一代航空电子系统的特点
LANTIRN前视红外电视和激光制导吊舱、“仙童” 公司的任务传输系统。
C/D型使用了“玻璃”座舱，包括两个座舱大型 显示器、GEC马可尼大视角平视显示器
F-18“大黄蜂”战斗机（F-18 Hornet，编号亦 作F/A-18）是美国诺斯罗普公司为美海பைடு நூலகம்研制的舰 载单座双发超音速多用途战斗第四代战斗/攻击机
二、航电系统的历史
（三）联合式结构
联合式结构(也称综合化结构)是美国DAIS研 究计划的主要成果，它通过1553总线将大多 数航空电子分系统交联起来，实现信息的统 一调度。这一时期的另一重要特点是电子技 术开始应用于飞行的关键部位，如飞行控制 及地形跟随，同时，传感器和分系统的能力 不断增加，如雷达的能力、红外传感器、激 光测距、电子战设备等。
三、新一代航空电子系统
（二）新一代航空电子系统的特点
另一方面，飞机管理系统(VMS)本身就是综合化向 更广范围发展的例证，传统的飞控系统是相对独立的 分系统(四余度系统)，且一般不和通用设备等有关系。 VMS使多种功能综合起来，并置于整个系统的管理之 下，综合化的范围实际上已覆盖每个功能。
三、新一代航空电子系统
4.在LRM一级上实现硬件资源共享和硬件余度。通 过动态的程序加载，根据任务需要动态地组织LRM硬 件，出现故障后则可进行动态重构，使系统继续维持 原有功能，即达到容错的目的。
三、新一代航空电子系统
F-35的主要承包商是Lockheed Martin，另外主 要的合作伙伴包括BAE和Northrop Grumman。 BAE和Northrop Grumman除了重要的子系统以外， 也分别负责中部和后部机身的生产。
F-35主要用于前线支援、目标轰炸、防空截击等 多种任务，并因此发展出3种主要的衍生版本，包括 采用传统跑道起降的F-35A型，短距离起降/垂直起 降机种F-35B型，与作为航空母舰舰载机的F-35C型。
F-22“猛禽”（英语：F-22 Raptor）战斗机是 由美国洛克希德·马丁和波音联合研制的单座双发高 隐身性第五代战斗机。F-22是世界上第一种进入服 役的第五代战斗机。
由于F-22的制造成本过高、俄罗斯和中国的第五代 战斗机的计划延迟导致的缺乏清晰空对空作战任务、猛 禽的出口禁令和其它使用计划（包括F-35和无人机）都 使得F-22的生产计划提前终止。2009年4月，美国国防 部建议停止新订单，经国会批准最终采购187架战斗机。
（二）新一代航空电子系统的特点
3.以外场可更换模块(LRM)代替了外场可更换单元 (LRU)为基础构成综合航空电子系统。
LRM是系统安装结构上和功能上相对独立的单元， 故障定位可以达到LRM一级，通过更换LRM而排除故 障。LRM、智能化的机内自检、二级维修体制是构成 新一代系统维修概念的要素，使维修成本大大降低。
三、新一代航空电子系统
（二）新一代航空电子系统的特点
传感器管理包括通用信号处理机、传感器数据分 配网络、数据交换网络、视频数据分配网络、传感器 控制网络组成。该区的功能为：传感器数据分配、传 感器信号处理、处理后信号的分发、传感器控制。飞 机管理区是由飞行控制、发动机控制、推力矢量控制、 通用设备控制等几部分功能综合而形成，又称为飞机 管理系统(VMS)，其功能为支援与控制功能有关的飞 机的飞行。
三、新一代航空电子系统 （二）新一代航空电子系统的特点
整套综合机载无线电 电子设备包括：中央数 据综合处理系统；综合 通讯、导航和识别系统 ICNIA和包括无线电电 子对抗系统的全套电子 战设备INEWS；具高分 辨力的机载雷达 AN/APG-77和光电传 感器系统EOSS，两个 激光陀螺仪的超黄蜂 LN-100F惯性导航系统 （HHC）。
“宝石柱”结构将系统分为任务管理区、传感器 管理区、飞机管理区。任务管理区由任务数据处理机、 任务航空电子多路传输总线、块多路传输总线、系统 大容量存储器、武器管理系统和任务航空电子总线接 口组成。该区的功能为：任务计算与管理(如火力控 制、目标截获、导航管理、防御管理、外挂管理、地 形跟随(TE)/地形回避(TA)/障碍回避(OA)、座舱管理、 与其它两个功能区交联等)。
三、新一代航空电子系统
（一）新一代航空电子系统结构
新一代航空电子系统结构(即更高程度的综 合化结构)是以美国“宝石柱(Pave Pillar)”计划 为基础建立起来的结构概念。该计划完成于 八十年代，实现“宝石柱”系统结构的第一 架战斗机是美国的F-22战斗机，RAH-66轻型 攻击/侦察直升机也使用了这种结构，各分系 统间以1553和HSDB(高速数据总线)相连接。
F-16C/D是经过整体规划、改进设计的全新型号， 性能大大提高。C/D型是第二阶段MSIP（多国阶段 改进计划）的产物，其原型为Block25。
C/D型与A/B型外表上最明显的区别是C/D型的 垂尾根部加宽了，其前端的延长段上有一个小天线。
C/D使用了诺斯洛普·格鲁曼AN/APG-68(V)雷 达，增加了探测距离，工作模式增多，抗干扰能力更 强。
能够完成一种或者几种生理功能的多 个器官按照一定的次序组合在一起的结 构叫做系统。
系统一词创成于英文system的音译， 对应外文内涵加以丰富。系统是指将零 散的东西进行有序的整理、编排形成的 具有整体性的整体。
综合航空电子亦称航空电子，其英文 “avionics”是由“aviation(航空)”和 “electronics(电子学)”两词相结合，而派 生出来的。
双座“巫毒”首机（编号 NF-101B，序列号 56-232）在 1957 年 3 月 27 日首飞，比 1955 年初预计的时间晚了近 1 年。
与可承受 7.33g 过载的生产型 F-101B 不同， NF-101B 的机身过载限制在了 6.33g。
二、航电系统的历史
（二）混合式结构
平显和双杆操纵系统 （HOTAS）中抬头显示 器会显示出由航电系统 整合提供的飞行相关资 料，它可以在任何飞行 环境下判读，提供飞行 员飞行、追纵及猎杀敌 机或其它目标的必要而 即时的资讯，而不需要 低头看座舱内的仪 表， 大大减轻了飞行员 搜索、跟踪、攻击目标 时的操纵负担，并简化 了操纵程序。
美国军方第一种兼具战斗机与攻击机身份的机种， 基于这个原因，作为美国海军最重要的舰载机，F18的用途广泛，它既可用于海上防空，也可进行对 地攻击。
于1978年首飞，1983年进入美国海军服役， 2006年7月28日F-14“雄猫”战斗机退役后，F-18 成为美国航空母舰上唯一的舰载战斗机。
机体是按6000飞行小时的使用寿命设计的，机载 电子设备的平均故障间隔为30飞行小时，雷达的平 均故障间隔时间为100小时，电子设备和消耗器材中 有98%有自检能力。
F-100是美国原北美航空公司（已并入罗克韦尔国际 飞机公司）研制的世界上第一种实用化的具有超音速平飞 能力的喷气式战斗机
