烙铁温度测试仪使用规范
烙铁使用温度测量规范

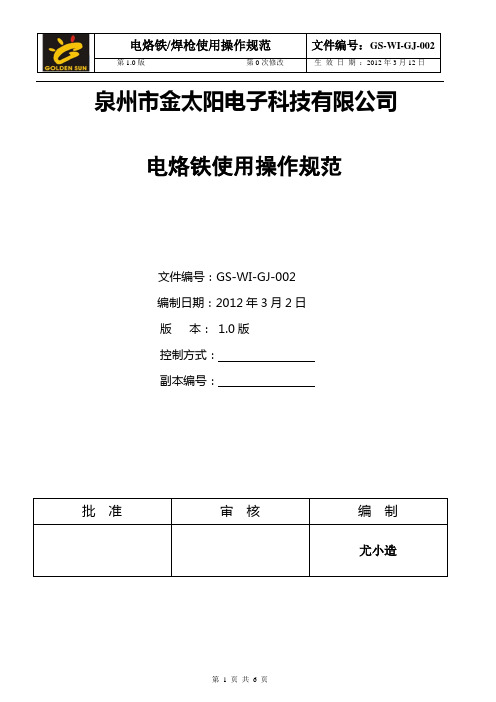

泉州市金太阳电子科技有限公司电烙铁使用操作规范文件编号：GS-WI-GJ-002编制日期：2012年3月2日版本：1.0版控制方式：副本编号：批准审核编制尤小造1.0目的：规范烙铁、焊枪正确使用，同时提供温度测试指导，订定产品焊接温度范围，预防温度失控过高或者太低造成元件损坏和冷表焊，从而提高焊接品质；延长工具使用寿命，确保和提高产品质量、满足客户需求。
2.0范围：本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。
本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。
3.0职责权限：3.1工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。
3.2生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。
3.3品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。
3.4生产组长、IPQC/PQC及PE可以不定时做稽核监督。
4.0定义说明：4.1温控烙铁和可调节温度的电烙铁，对于可调温度的电烙铁其使用的实际温度必须在技术部提供的温度范围内。
4.2 固定瓦数烙铁和不可调温的电烙铁，可参考借鉴如下（温度与瓦数对比表）选择合适的烙铁进行焊接作业。
4.2.1标示20-25W，对应焊接温度200-250度；标示30-35W，对应焊接温度250-300度；4.2.2标示40-45W，对应焊接温度280-350度；标示50W，对应焊接温度320-380度；4.2.3标示60W，对应焊接温度320-400度；标示75-80W，对应焊接温度350-400度；4.2.4标示100W，对应焊接温度380-450度。
5.0程序正文：作业流程权责重要说明相关文件/记录工程技术部对首批生产的新产品做工艺确认与指导。
作业指导书工程技术部确定产品在装配焊接时需要的电烙铁的温度范围，确保产品装配品质。
烙铁使用温度测量规范
烙铁使用温度测量规范.本文介绍了电烙铁的使用操作规范，包括规范烙铁、焊枪正确使用，提供温度测试指导，订定产品焊接温度范围，预防温度失控过高或太低造成元件损坏和冷表焊，从而提高焊接品质。
同时，延长工具使用寿命，确保和提高产品质量，满足客户需求。
本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。
本标准规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。
工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。
生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。
品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。
生产组长、IPQC/PQC及PE可以不定时做稽核监督。
本文还介绍了一些定义说明，如温控烙铁和可调节温度的电烙铁，以及固定瓦数烙铁和不可调温的电烙铁。
对于可调温度的电烙铁，其使用的实际温度必须在技术部提供的温度范围内。
对于固定瓦数烙铁和不可调温的电烙铁，可以参考温度与瓦数对比表选择合适的烙铁进行焊接作业。
最后，本文介绍了作业流程，包括新产品生产、订定烙铁温度、确定产品在装配焊接时需要的电烙铁的温度范围，确保产品装配品质。
生产制造部按技术部提供温度范围，根据产品材料特性选择合适瓦数的电烙铁进行焊接作业。
作业指导书和检验标准书是生产过程中必不可少的文件记录。
为了保证产品质量，工程技术部需要对首批生产的新产品进行工艺确认和指导。
XXX和品质部也需要按照技术部的标准对生产使用的电烙铁进行实际温度测量，以保证烙铁的温度在规定范围内。
在电烙铁的使用操作规范中，基本技术要求包括保证电烙铁有良好的接地装置和可靠的接地电阻，以及焊接点应润湿充足、光滑，无短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊等缺陷。
同时，要合理选用焊料、焊剂和工具，焊接点的基本材料应为共晶体焊锡融合产生的合金导电体。
烙铁使用温度测量规范
第 1 页 共 3 页科耐尔电子发展有限公司电烙铁使用操作规范程序正文：.1作业流程作业流程权责重要说明相关文件/记录工程技术部对首批生产的新产品做工艺确认与指导。
作业指导书工程技术部 确定产品在装配焊接时需要的电烙铁的温度范围，确保产品装配品质。
作业指导书 生产制造部生产制造部按技术部提供温度范围，根据产品材料特性选择合适瓦数的电烙铁进行焊接作业。
作业指导书品保部 品质部（IPQC/PQC ）按技术部标准对生产使用的电烙铁做实际温度测量，保证烙铁温度在规定范围内。
（首件和2-4小时不定时巡回测量）作业指导书/检验标准书/温度测量记录2基本技术要求5.2.1电烙铁必须保证有良好的接地装置和可靠的接地电阻。
（例如3插的恒温烙铁内部有带接地） 5.2.2锡焊点应润湿充足、光滑（无铅会略微灰暗）、无短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊、等缺陷，必须保证良好导电性和一定的机械强度，焊锡点的高度应符合要求。
5.2.3合理选用焊料、焊剂、工具。
焊接点基本材料应为共晶体焊锡融合产生的合金导电体。
3电烙铁的选择方法5.3.1选择瓦数适合的电烙铁，并控制烙铁头的最低温度，而最高温度则受烙铁头材质特性，焊剂性质决定。
5.3.2焊接印制板的电烙铁温度根据焊盘大小与元器件（面积、材料）的不同，烙铁温度依以下标准执行: 有铅焊：温度控制在250℃—380℃；无铅焊:温度控制在320℃—450℃；不准过高或过低。
5.3.3电烙铁（50-80W ）适用于焊接电池弹簧板片和大面积(接地或Φ5mm 以上的)焊点，焊锡丝选用Φ1.2mm 或以上。
5.3.4电烙铁(20-45W)适用于一般焊盘(垫)直径4mm 或Φ2mm 以下的导线（元器件）电气焊接，焊锡丝选用Φ1.0mm 或以下。
5.3.5恒温烙铁适用于修整焊点(执锡)和IC 焊接，以及对焊点质量要求严格的工件及小型元器件、温度敏感元件，焊锡丝选用Φ1.0mm 。
4操作方法5.4.1焊点的焊接坚持5步法：按1清洁 → 2加热 → 3加焊料 →4取焊料 →5迅速撤离烙铁 → 冷却固化 → 焊点 → 修整清理工作。
QC-11.11 烙铁温度测试仪操作说明
烙铁温度测试仪操作说明
编号： QC-11.11 版本及版次：A/0 共1页第1页
1.0 目的：
为了正确操作设备，保证设备和人员安全，保证检测结果的准确性，特制定本操作说明。
2.0 适用范围：
适用于烙铁温度测试仪的操作。
3.0 使用说明：
3.1打开温度计背面的电池槽，置入干电池。
干电池必须放置妥当。
3.2将环板套入推杆。
3.3将感应器红边置入红色终端，蓝边置入蓝色终端，按下推鈕。
将剩余部分接上终端。
3.4打开电源开关，检视显示屏。
当显示屏显示室温时，温度计便可以。
3.5焊铁头蘸上新焊剂，使用焊铁头触及要测量的点子。
在2到3秒内，将显示温度。
3.6不用时，关闭电源。
4.0 注意事项：
4.1感应器是用非常机细（直径0.2）丝线制成。
宜小心使用，切勿挤压，否则断裂。
4.2温度计身是用塑料制成，不可触及焊铁头。
4.3测量点镀上特殊合金，多用时，合金层会耗损，测量便不准确。
更换新感应器后，测量就准确了，
感应器寿命纸可用做50次测量。
4.4可用酒精清理附在终端上的任何助焊剂。
切勿使用稀淡剂，或挥发油。
5.0 维护保养
5.1 设备应进行日常清洁。
5.2设备长时间不用时，请注意切断电源。
5.3避免与腐蚀性物体接触；避免在温度过高或过低的环境下使用：
5.4 不要长时间在阳光下暴晒。
更改标记数量文件号签名日期更改标记数量文件号签名日期
拟制审核批准
日期日期日期
发至
品质部、生产部
部门。
烙铁温度测试仪安全操作及保养规程
烙铁温度测试仪安全操作及保养规程简介烙铁温度测试仪是一种测量烙铁温度的工具，经常用于生产制造和电子技术领域。
在使用这种工具时，必须遵循安全操作和保养规程，以确保安全使用和延长设备使用寿命。
1. 安全操作规程在使用烙铁温度测试仪时，需要遵循以下安全操作规程：1.1. 防止电击烙铁温度测试仪需要通过电源插座进行供电。
因此，在使用前必须确保插座的接地状况良好，否则会存在电击危险。
1.2. 防止烫伤烙铁温度测试仪的探头会在测量时升高温度，因此在使用时要注意避免探头接触皮肤或烫伤易燃物品。
1.3. 防止过度烘烤在进行烙铁温度测试时，需要避免过度烘烤烙铁，以避免烙铁烧损或损坏其他设备。
1.4. 防止静电烙铁温度测试仪在工作时会输出电信号。
因此，需要注意避免静电干扰，以保证测量结果准确。
1.5. 其他安全注意事项在使用烙铁温度测试仪时，要注意以下事项：•不要使用有损坏的设备或配件•不要在潮湿的环境中使用•不要在高温或低温的环境中使用•不要将设备暴露在阳光下或靠近其他高温的物体2. 保养规程在日常使用中，需要注意以下保养规程以延长设备的使用寿命。
2.1. 清洁在使用完毕后，需要对烙铁温度测试仪进行清洁，以避免残留物对设备造成伤害。
通常可以使用干布擦拭设备表面。
2.2. 避免过度烘烤在使用过程中需要避免过度烘烤烙铁，以避免损坏其它设备。
2.3. 更新固件如果烙铁温度测试仪具备固件升级功能，需要及时升级固件，以保证设备的性能和功能无误。
2.4. 保持干燥在设备闲置时，需要将烙铁温度测试仪保存在干燥的地方，以避免设备出现电路损坏等问题。
2.5. 定期维护为确保烙铁温度测试仪的性能和稳定性，建议定期对设备进行维护。
如定期更换电池等。
结论烙铁温度测试仪是生产制造和电子技术领域经常使用的工具，但需遵循安全操作和保养规程，以确保设备的安全使用和延长使用寿命。
烙铁温度测试仪使用规范
对烙铁温度进行管理,避免烙铁温度过高或过低对光头造成损害,确保产品质量。
2.适用范围
适用于电烙铁的温度测试与调整。
3.职责
3.1生产部负责拟订使用规范，并按使用规范操作。
3.2质管部负责监督生产部每日有否按照要求操作，验证其有效性。
4.定义
无5Leabharlann 工作流程5.1具体使用步骤:
5.1.1打开电源(POWER)开关至ON档。
5.1.5关闭电源,将“POWER”开关打至“OFF”。
5.2注意事项:
5.2.1烙铁温度测试仪属精密仪表,应避免碰撞,做到轻拿轻放。
5.2.2使用过程中出现异常应立即报告上司。
5.2.3测试完毕,应及时关闭电源。
5.2.4测试仪应定期更换电池,以保证测量准确度。
6.相关记录与文件
《烙铁温度测试记录表》
7.附录
无
8.流程图
无
拟制
审核
标准化
批准
5.1.2显示屏显示“025”（或与25接近的数字）,这表示当前室温25℃,如果显示数字与室温偏差较大,属异常现象,应立即报告上司。
5.1.3将烙铁头清洗干净,平放于测试感应体中间的熔锡处上方,使其平稳接触(不能用力按)。
5.1.4向烙铁头与感应体之间加锡,加锡后三秒钟读数,该数值为烙铁实际温度.(单位℃)。
烙铁、风枪温度点检规范
烙铁、风枪温度点检规范1.目的：规范生产制程正确使用烙铁、风枪，IPQC检测烙铁、风枪温度之依据，所检测电烙铁、风枪温度参数与SOP 规定要求相符，以保证产品品质.2.范围：本规范适用于规则XX公司内所有的焊接工位。
3.职责：3.1 PIE:根据产品实际生产焊接过程、焊接环境、制程类别、在SOP中定义电烙铁焊接温度参数.3.2 IPQC:按照SOP内定义的烙铁温度值对相应焊接工位电烙铁实测实际温度值是否符合要求3.3 焊接人员作业：使用的电烙铁需要配合IPQC做点检测试，测试完毕后不可随意更该.4.名词释义：无5.作业流程：5.1 PIE在SOP内定义烙铁温度值:5.1.1PIE需要根据产品实际生产焊接过程是密脚拖焊或是单脚点焊考虑制定温度,密脚拖焊热量不集中，焊接连续散热快及助焊剂因素等定义温度相对于单点焊接要高，需要结合实际验证数据制定.5.1.2PIE需要根据产品实际焊接环境是单层板或是多层板、焊盘大小考虑定义电烙铁温度.多层板或较大连接点，设定为360℃±20℃5.1.3PIE需要根据产品实际焊接制程是有铅或无铅考虑定义电烙铁温度，无铅的锡为225°~235°，理论上焊接温度高于熔点30℃左右即可，但手工焊接中操作时间短，要求高效，故为了得到相当的热输入量而提高温度，一般高于熔点150℃5.1.4PIE需要根据产品实际焊接零件是否为热敏感元件考虑定义电烙铁温度，对热敏感元件设定为360℃，电子装配中最高使用380℃.5.1.5PIE定义烙铁温度考虑以上因素同时需要结合实际考虑焊时间(例无铅PCBA板焊接咪头，烙铁温度定义为350±20℃)单点焊接时间须在3秒内完成，如无法一次性完成焊接则需待焊点冷却后重焊.SOP定义焊接温度及焊接时间后如发现现场焊接操作性有不妥之处,PIE有责任根据实际再次验证进行适当调整5.2IPQC检测烙铁温度值:5.2.1IPQC检测电烙铁温度时首先需要参照相应工位SOP所定义温度值及其公差值确定对应温度范围(例焊咪头工位360±20℃)对应温度值范围即为340-380℃.SOP-TD-C-012 A REV.0-2018.03.225.2.2确认温度测试仪的电池电量以及显示效果，将温度测试仪的开关拔到“ON”位，开启电源，观察数显屏幕显示的数值是否清晰可见，将温度测试仪置于室温下约3分钟，观察数显屏幕所显示的温度数值，然后与室内温度计的温度值进行对比，如果数值差别在±3℃以内，判定温度测试仪OK，可以用于检测烙铁温度。
烙铁温度仪使用方法
1.当温度显示为‘1’时，表示感温线已断裂，需及时更换新的感温线使用。
2.当屏幕左下角显示‘0’时，表示干电池能量不够，不能正确测试温度，必须更换新的干电池后再使用。
3.严禁用烙铁头直接触及温度仪上的三个终端挂柱，当挂柱赃污时要及时用酒精清洁。
4.测量的温度必须在显示数值稳定后辨认。
5.使用的烙铁温度测试仪上必须要有正规校准证，并确保其有效性。
3.感温线安装完毕后按下“ON/OFF”键，开机后检查显示是否为室温，与室温相符则可使用，与室温不符则需更换维修。
4.在烙铁头上预加上新的焊锡，然后用烙铁头去触及（三线交叉处）传感器，待温度显示基本稳定后所读出温度则为烙铁的实测温度。
5.使用完关闭仪器电源，并在《烙铁温度检查记录表》上做好相应温度记录。
ON/OFF按钮
拟制
汪玉泉
审核
批准
手机通讯
编号
QW-PIE-28A/0
烙铁温度测试仪操作指引
版本
A/0
生效日期
2012-4-20
一目的规范仪ຫໍສະໝຸດ 的使用与维护，确保烙铁温度管控的准确性。
二适用范围
适用所有烙铁温度测试仪的操作
三使用方法
1.打开电池盖，按正确的方向放入电池，确保放置到位后再盖上电池盖。
2.按下左边的按钮，可动杆会向下移动，当可动杆移到终端时将感温线无颜色端装入可动杆上，然后依次将感温线红色端装入温度仪红色线终端挂柱上，蓝色端装入温度仪蓝色线终端挂柱上。
烙铁温度计操作规范
烙铁温度计操作规范
一．目的：
为了统一规范操作规范，使用检验人员应能按操作规程要求，准确地使用仪器设备。
二．范围
适用于本公司烙铁温度计。
三．程序
3.1.检查仪器电池安装是否正常。
3.2.插上测试插头。
3.3.打开电源，LCD显示正常。
3.4.按测试规定，电烙铁头尖部位置温度进行测试。
3.5.测试完成后，关掉开关，拔掉插头。
四．注意事项
4.1.仪器应放在宽敞、干燥的地方，保证通风散热；环境温度：0 ~ 40℃。
4.2.测量温度范围：0 ~ 600℃，精确度±3℃(在300 ~ 500℃之间)
4.3.未经允许，不能私自调节；
4.4.用完后应对仪器进行清洁。
制定：审核：批准：
修改次数：0 修改日期：第 1 页共1 页。
烙铁点检仪的使用和维护解析
5.3.温度测试仪使用完毕后，应关闭电源开关，长时间不使用时，应取出电池。
5.4.测试时发热丝不可装反，红色装下方的左侧，蓝色装右侧。
感温线支 撑线
感温线正 极线 （红 色套）
感温线负 极线（蓝 色套）
K-Mate 三、操作方法： 3.1.首先确认温度测试仪的电池电量以及显示效果，将温度测试仪的开关拔 到“ON”位，开启电源，观察数显屏幕显示的数值是否清晰可见。
3.2.将温度测试仪置于室温下约3分钟，观察数显屏幕所显示的温度数值， 然后与室内水银温度计的温度值进行对比，如果数值差别在±3℃以内，判 定温度测试仪OK，可以用于检测烙铁温度。 3.3.焊接员工将烙铁电源开关开启10分钟（或多于10分钟），且能够正常熔 化锡丝进行焊接后，方可对烙铁温度进行量测。
中山格美通用电子有限公司
（一） 烙铁点检仪的使用和维护
K-Mate 一、目的 规范烙铁温度测试仪操作手法，保证烙铁温度量测的准确性以及测试仪的 使用寿命。 二、 适用范围 公司现使用的数显式烙铁温度测试仪（HANKO191)，如下图所示： Nhomakorabea-Mate
数显 屏幕
电源开关 ON/OFF
接线柱调整 开关
20°~3 0°
四、测试频率：
K-Mate
4.1.烙铁温度量测的频率为：2小时/次，并记录在《焊接温度记录表》中。 4.2.当生产线上作以下变更时，应按以上操作方法进行测量。 4.2.1.更换烙铁头时。 4.2.2.变更焊接产品，需调节焊接温度时。
五、注意事项：
K-Mate
5.1.测试时，应注意铬铁头与感温线接触时不可用力，测量过程中应保持用力均匀， 防止感温线断裂。
烙铁测温仪操作程序
1.首先根据作业指导书要求，确认该焊接工位烙铁所需温度值及其公差值温度范围（通常60W/220V烙铁400℃±20℃之间
2.确认温度测试仪电池电量及显示效果，将开关拨到“ON”位置，若显示/
表示感应线已报废需更换。
上要显示不确定的数字，表示正常。
若显示B表示低电压，需更换电池。
3.确定测温仪与室内温度计的温度值进行对比，若数值误差在±3℃以内，判定温度测试仪合格，可以用于检测烙铁温度。
4.对于所测烙铁开启电源必须10分钟以上，且能够正常熔化锡线进行焊接后，方可对烙铁温度进行测量。
5.使用被测烙铁将感温线上的残留锡移除，让感温线外露。
将被测烙铁靠近测温仪的测试区位置，然后在烙铁头上加一定量锡珠。
6.将已加上锡的烙铁头，接触到温度测试仪传感器的测量点，使熔化的锡珠在测试圈中，时间保持测试3-4秒，并且烙铁与测试圈平面成30度，此时所显示的温度读数即为被测烙铁的实际温度。
7.将已测试的温度值记录在烙铁温度测试记录表中，并与该岗位作业指导书所要求的温度值范围进行对比，若符合则记录作为合格，若偏差不在要求范围，则需要调整烙铁使之满足要求为止。
烙铁温度测试仪指导书
烙铁温度测试仪指导书引言：烙铁温度测试仪是一款用于测量烙铁温度的仪器，它能够帮助用户准确掌握烙铁的工作温度，以保证焊接质量和工作安全。
本指导书将详细介绍烙铁温度测试仪的使用方法和注意事项，旨在帮助用户正确地使用和维护烙铁温度测试仪。
一、烙铁温度测试仪的基本原理1. 烙铁温度测试仪通过传感器感知烙铁的温度，并将温度值转化为数字信号，然后通过显示屏显示出来。
2. 传感器通常使用热电偶或热敏电阻等元件，能够对烙铁的温度变化进行准确测量。
3. 烙铁温度测试仪还可以根据用户的需求设置报警功能，当烙铁温度达到设定值时，会发出警报提醒用户。
二、烙铁温度测试仪的使用方法1. 准备工作a. 确保烙铁温度测试仪已经充电或连接电源，并处于开机状态。
b. 确保烙铁已经预热至工作温度。
2. 测量烙铁温度a. 将烙铁温度测试仪的探头放置在烙铁的加热元件上，确保探头与烙铁充分接触。
b. 等待片刻，直到烙铁温度测试仪显示屏上的温度数值稳定。
c. 记录下烙铁的温度数值，以备后续使用或参考。
3. 设置报警功能（可选）a. 根据需要，将烙铁温度测试仪的报警值设定为理想的温度范围。
b. 当烙铁温度超出设定的报警值时，烙铁温度测试仪会发出声音或光提示，提醒用户及时调整烙铁的温度。
4. 关机和存储a. 使用完毕后，及时关闭烙铁温度测试仪，以节省电池能量或延长使用寿命。
b. 如有需要，可以将烙铁温度测试仪的测量结果存储到电脑或其他存储设备中，以备后续分析或参考。
三、烙铁温度测试仪的注意事项1. 使用前请仔细阅读烙铁温度测试仪的说明书，并按照说明书的要求正确操作。
2. 在使用过程中，应避免将烙铁温度测试仪的探头放置在高温或易燃物体上，以免引发安全事故。
3. 使用时请注意保护烙铁温度测试仪的显示屏，避免碰撞或刮擦，以免影响正常使用。
4. 如发现烙铁温度测试仪出现故障或异常情况，请及时联系售后服务人员进行检修或维护。
5. 烙铁温度测试仪的电池寿命有限，请根据实际情况及时更换电池，以确保正常使用和准确测量。
烙铁温度测试仪内校操作规程
3.2.4校验结果的处理
3.2.4.1校验合格,由仪校员贴上“内校合格标签”发回原单位使用。
3.2.4.2校验为不合格，仪校员贴示“暂停使用”标签，并由使用部门申请检修，待维修好后，仪校员重新进行校验，校验合格后方可使校验周期为一年一次。
3.4相关记录
【校准报告】
3.2.2外观
3.2.2.1目视检查烙铁温度测试仪不应有碰伤、锈蚀、按键不灵、显示模糊，电源不导通等现象。
3.2.2.2烙铁温度测试仪上应标示制造厂名及出厂编号，电门盖不应有松动现象。
3.2..2.3使用中和修理后的烙铁温度测试仪不应有影响使用准确度的外观缺陷。
3.2.3温度的校准
3.2.3.1烙铁温度测试仪用热电偶校验仪计校准，将热电偶校验仪调到模拟温度输出界面，热电偶类型择K型，再将热电偶校验仪表笔正负极分别接入烙铁温度测试仪正负极输入端校准温度。校准应在量程范围内低、中、高选点，校准结果应减去环境温度。
1目的
为规范烙铁温度测试仪的校验作业，确保校准结果的准确性，特制订本规程。
2范围
公司内所有烙铁温度测试仪之首次校验，使用中校验，修理后校验。
3作业内容
3.1校验环境：
3.1.1校验室内温度为：23±2℃。
3.1.2校验室内湿度为：60%RH ± 10%RH。
3.2校验步骤：
3.2.1平衡温度
将被校烙铁温度测试仪和标准件热电偶校验仪同时放在校验平台上平衡温度：时间为2Hour。
Quick 192 烙铁测试仪 操作作业指导书
批准审核设备名称制作日期2024/4/23QUICK192内容操作使用方法-温度/电阻/电压测温(烙铁）文件编号JH-WI-GC-111 上海XXXX科技有限公司作 业 指 导 书 1. 按箭头所指示的方向压下滑动键，装好传感器（红端连接标有红点接线端，蓝端连接蓝点接线端）。
2. 插上电源插头，打开电源开关3.按照图示，将温度测试仪和烙铁连接好F/C 装换开关处电源开关处于ON 图一图二图三图五图六图七1. 把℉/℃转换开关拨到℃位置。
℉：表示显示华氏温度℃：表示显示摄氏温度。
2. 把选择开关拨向“TEMP”档。
3.作业员将烙铁电源开关开启≥10分钟，且能够正常熔化锡丝进行焊接后，方可对烙铁温度进行量测。
4.使用烙铁将感温线上残留的的锡移除，使感温线外露。
5.将烙铁头移至靠近测试仪的测试区位置，然后在烙铁头上加一小段量（一般为2-3mm ）的锡。
6.将已加上锡的烙铁头靠近温度测试仪的测试圈，使熔融的锡落在测试圈感温点上，烙铁一直保持靠近测试圈5~10秒，烙铁与测试圈平面的角度约为20°~45°，7.然后确定数显屏幕显示的温度数值，并与SOP 所要求的温度范围进行对比;8.设定温度与实测温度相差±5℃内则为正常，超出范围视为异常，需进行报修;9.将测量结果记录于《控温烙铁测试记录表》;10.测试条件：更换烙铁头时，每班开线前，烙铁维修后，更改图四1. 按照图四，将温度测试仪和烙铁连接好。
2. 待烙铁温度达到设定值。
3. 将选择开关拨到“mV”档，然后将测试开关TEST 拨到校零端校零后松开。
4. 清洁烙铁头并涂上新的焊锡。
5. 在测试极板的中心有一个很小的锡珠，用烙铁加热锡珠，直至其完全熔化。
6. 当显示稳定后，读取数据V 即可（V 表示烙铁头和地之间的电压差）。
7.测试值＜20 mV 即为合格，并记录在于《控温烙铁测试记录表》 1. 按照图四，将温度测试仪和烙铁连接好。
烙铁温度测试仪校验规程
烙铁温度测试仪校验规程1、目的规范烙铁温度测试仪之校准程序,确保其于使用期间能维持其精密度和准确度,以保证产品之测试质量.2、适用范围本公司各种型号之烙铁温度测试仪均适用之。
3、权责3.1品质部QE：烙铁温度测试仪之校准，仪器异常之处理。
4、定义校验：在规定条件下，为确定测量仪器或测量系统所指示的量值，或实物量具或参考物质所代表的量值，与对应的由校准所复现的量值之间关系的一组操作。
测量准确度：测量结果与被测量真值之间的一致程度。
相对标准偏差：标准偏差与平均值的比值。
5、内容5.1烙铁温度表校准5.1.1将待校温度表与已校准温度表之感温器分别连接,并将恒温烙铁之温度调至2000C，然后开启恒温烙铁电源。
5.1.2首先用恒温烙铁在已校准之温度表上量测三次，记录其读值。
5.1.3再用恒温烙铁在待校准之温度表上量测三次，记录其读值。
并与已校准之温度表读值比较，是否在误差范围内。
5.1.4将恒温烙铁之温度调至3500C，4500C，重复5.1.1~3步骤。
5.2允许误差为：温度为±20C。
5.3校准合格者贴上合格标签；部分功能不合格且仍可使用者贴限用标签,并注明限用范围；严重不合格者贴禁用标签,视情况提出异常报告并作追踪处理。
做好有关记录。
6.校准周期校准周期一般不超过12个月。
7.参考文件《量测仪器控制程序》JJF 1071国家计量校准规范编写规则JJF 1001 通用计量术语及定义GBT/T 8170 数值修约规则与极限数值的表示和判定8.记录表格《测试设备校验记录表》。
烙铁温度测试仪使用规范
9、当使用完毕，按住POWER按键约2秒，切断电源。当长期不使用时，须 取出电池。
.
五、温度测量方式 a) 在检测烙铁温度前，先将烙铁头上锡清洗干净。使用烙铁将感温 线上残留的的锡移除，使感温线外露。 b) 当检测时，先将烙铁头放到检测测点上，然后上一定量的锡，确保接触良好， 大多数烙铁头检测温度时均将烙铁头上锡面平放于检测点上，铬铁保持靠近测试圈 2-3秒。然后确定数显屏幕显示的温度数值，并与该岗位作业指导书所要求的温如果LCD显示“1”，表示传感器已损坏。需更换一个新的传感器。
9、如果LCD显示“B”，表示电池电量不足，需更换一个新的电池。 .
七、测试频次 1、烙铁温度量测的频率为：每班/次，并记录在《烙铁温度记录表》中。 2、当生产线上作以下变更时，应进行烙铁温度量测，并记录在《烙铁温度记录表》中 a) 当更换一个外形尺寸明显不同的烙铁头时需要校准烙铁头温度。 b) 当更换烙铁上的加热组件或传感器时需要校准烙铁头温度。 c) 变更焊接产品，需调节焊接温度时； 3、电烙铁温度不符合标准（与作业指导书不符）时，检查员应立即校正温度并测量记录。 八、记录 烙铁温度测试记录表...................................ABY/CS-01-002
三、职责： 质量部检测人员依照操作流程执行。
.
设置测试仪
.
1、打开仪器背面的电池盖，装入9V电池后盖好电池盖， 确定电池连接正确。
2、确定环板套在推杆上。
3、三角形传感器红色端套在（＋）终端，蓝色端套在（－）终端，将 无色标端套进推杆。使用三角形传感器前必须将K型传感器取下
4、按住电源开关（POWER）约1秒，当测试仪显示室温时，可以开始 操作。
5、按测试仪上的（℃/℉)开关，选择所面的温度测试单位。华氏温度/ 摄氏温度。
电烙铁温度测量工作指引 - 副本
XXXX電子有限公司文件编号发行时间共1页电烙铁温度测量工作指引QI - 22A2014-08-28 第1页1. 目的:为了确保产品可靠性及提供客户满意产品品质之要求。
2. 适用范围凡是使用电烙铁之站位及场所。
3. 电烙铁温度测量办法。
3.1使用设备：HAKKOFG-100测试仪3.2 打开电源“ON/OFF”，将传感器红、蓝两色标端分别套进红、蓝两色标示终端，将无色标端套进推杆。
3.3在烙铁咀醮上新焊锡，将烙铁咀接触到传感器的测量点，在2-3秒内，将显示出被测烙铁的温度。
3.4将显示在显示屏上的温度（电烙铁实际温度）记录在《烙铁温度检測表》（后附）中。
3.5如测定温度不符合技术要求，需调节电烙铁温度控制旋钮进行调节，复测通过后在《烙铁温度检測表》中填写校正后的温度记录。
3.6 测量合格（或调校合格）后作业员不得自行调节电烙铁温度控制旋钮。
4 注意事项4.1 三角形传感器由很细的线合成（￠0.2mm）应小心使用,不能施加过大压力,否则会断。
4.2 温度计外壳是防静电塑料制品，烙铁的发热部分不可触及。
4.3传感器的测量点镀有特殊合金，在多次测量后易损耗，当导致测量数据不准确时，需更换新传感器，每个传感器的有效寿命大约要测量50次。
4.4可用洒精清洗掉测量终端的任何焊剂，切勿使用稀释剂或有腐蚀性的油类清洗。
4.5使用TP-01传感器时，测量温度不宜超过700℃否则会有一定的误差。
4.6 本司凡是使用电烙铁之站位及场所温度均设为280~400℃。
（特殊岗位特殊须标识范围）4.7 如温度出现不准确，送至设备部进行维修或进行报废处理。
制表：2014/08/28批准：2014/08/28。
烙铁温度测试仪内校规范
烙鐵溫度測試儀內校規範1.校正件規格：烙鐵溫度測試儀(0-600℃)。
2.校驗週期：半年。
3.檢驗標準件：烙鐵溫度測試儀(巿質量計量監督檢測所認定合格儀器，儀器編號：C-Q191A-01，出廠編號:0304A0113 )。
4.檢驗環境：溫度10℃～30℃，濕度在40%～75%之間。
5.校驗內容：5.1外觀檢驗：5.1.1目檢傳熱絲、銅柱是否鬆動、斷裂、氧化。
5.1.2目檢顯示屏之數據是否清晰穩定。
5.1.3檢測銅柱移動按鍵能否正常工作。
5.1.4檢驗ON/OFF鍵能否正常工作。
5.1.5做好外殼之7S保養工作。
5.2功能檢驗：5.2.1用待校烙鐵溫度測試儀做常溫測試，觀察其結果與標準件測試之結果是否存在差異。
5.2.2選用一可調試恆溫烙鐵，調整溫度至250℃，穩定后用待校烙鐵溫度測試儀測試，觀察其結果與標準件測試結果是否存在差異。
5.2.3烙鐵溫度調整為450℃，穩定后用待校烙鐵溫度測試儀測試，觀察其結果與標準件測試結果是否存在差異。
5.2.4用待測烙鐵溫度測試儀之測量值減去標準件測量值，即為誤差值。
5.3制定結果：6.檢驗注意事項：6.1測試過程中，烙鐵頭不要用力按壓傳熱絲。
6.2測試結果應在數字顯示穩定后記錄。
6.3如果校驗不合格，則暫停使用、送修或報廢。
6.4檢檢完畢后，應在合格品上貼校驗標簽，並登錄結果。
6.5烙鐵溫度測試儀標準件用完后須妥善保管且每年外校一次。
品質政策：以品質爭取訂單、以服務回饋客戶、以誠信永續經營。
環保政策：開發選用環保材料、製造生產環保產品、持續改進環境績效。
测温仪操作规范
文 件 编 号
制 程 别设 备 名 称
工 序 名：核 准审核制 定NO
版次
1
2
3作业步骤：
1》按下推钮将三角传感器红蓝两色标端分别套进红蓝两色标示终端，将无色标端套进推杆。
2》打开电源开关，当显示屏显示室温时，温度测试仪才能使用。
3》在烙铁头醮上新焊锡，将烙铁头接触到传感器的测量点，在2-3秒内，将显示出被测烙铁头的温度。
4》当需测量液体或物体内部温度时，须选用K型TP-01传感器，先撤去三角传感器，将TP-01传感器插入标准K型插座，当显示室温时，即可使用。
5》使用完毕后，请关闭电源开关。
6》相关记录窗体见温度测试记录表 。
注意事项：
1》三角形传感器由很细的线合成（>0.2mm ）应小心使用，不能施加太大压力，否则会断裂。
2》温度计外壳是防静电塑料制品，烙铁的发热部分不可触及。
3》每个传感器的有效寿命约测量50次，当导致测量数据不准确时，请更换新的传感器。
4》切勿使用稀释剂或有腐蚀的油类清洗，可用酒精清洗终端焊剂。
5》如出现异常立即停止测试并通知技术人员处理。
温度测试仪操作规范
测温仪温度测试電源開關
日 期：设 备 型 号
修订日期修订内容备注
作规范
SMT 度测试191A
推鈕三角傳感器烙鐵頭TP-01傳感器。
可调温烙铁温度校准方法
可调温烙铁温度校准方法
小伙伴们！今天咱们来说说可调温烙铁温度校准的事儿。
这事儿其实不难，但有些小细节可得注意喽！
首先呢，你得把烙铁插上电，让它热起来。
这时候你可能会想，得热多久呢？嗯，一般来说等个几分钟就行啦，不过具体的时间也可以根据你的烙铁型号还有环境温度啥的稍微调整调整。
我觉得这就像煮泡面，虽然包装上写了泡几分钟，但有时候根据自己的口味和实际情况，多泡一会儿或者少泡一会儿也没啥大问题，对吧？
然后啊，你需要找个能测温度的小工具，像那种温度测试仪之类的。
把这个测试仪靠近烙铁头，注意别太近以免烫坏测试仪哦！这一步要特别小心！为啥呢？因为要是测试仪坏了，那可就麻烦了，还得重新找一个来校准。
接下来就是看温度显示啦。
如果显示的温度和你想要的温度不一样，那就要开始调整喽。
通常在烙铁上会有调节温度的按钮或者旋钮之类的东西。
你就慢慢地调这个旋钮，看着温度测试仪上的数字变化。
这里呢，我建议大家要一点一点地调，不要一下子调太多。
就像你给菜放盐一样，放多了可就没法补救啦！
在调整的过程中，你可能会发现温度总是不太稳定，忽高忽低的。
这时候不要慌，这是正常现象。
稍微等一会儿，让烙铁适应一下新的温度设置。
我感觉这个过程就像是在等一个调皮的小孩子安静下来一样，要有耐心哦！
等温度稳定之后，如果还是和你想要的温度有偏差，那就再继续调整。
这个环节可以根据实际情况自行决定到底要调整多少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、温度测量方式 a) 在检测烙铁温度前，先将烙铁头上锡清洗干净。使用烙铁将感温 线上残留的的锡移除，使感温线外露。 b) 当检测时，先将烙铁头放到检测测点上，然后上一定量的锡，确保接触良好， 大多数烙铁头检测温度时均将烙铁头上锡面平放于检测点上，铬铁保持靠近测试圈 2-3秒。然后确定数显屏幕显示的温度数值，并与该岗位作业指导书所要求的温度 范围进行对比。
锡丝（mm) 0.8 1 1.5 加锡量(mm) 3 2 1.5
如果温度测试值的读数一直有改变，可能存 在以下情况： （1）、烙铁头移动； （2）传感器损坏； （3）烙铁头周围气流太大。需纠正相应的 情况，然后重新测试。 c) 如果焊锡堆积在传感器测量终端时，用 吸锡工具或吸锡线清除残留物。 d) 当不使用时，请关掉测试仪的电源开关
8、自动关机的设置 a) 钟 在关机状态，同时按住POWER、℃/℉、MAX HOLD三个按键约4秒 进入自动关机时间设置。
b) 在关机时间设置状态，POWER键表示确定键。当设置完自动关机时间后， 按POWER键退出，就进入温度测试状态。 C) ℃/℉键表示延长关机时间按键，MAX HOLD键表示缩短关机时间按 键。按一下℃/℉或MAX HOLD键，自动关机时间就延长或缩短1分钟；若按住 ℃/℉或MAX HOLD键不放约1秒钟，则自动关机时间就迅速上升或下降，直至所 需设定的关时时间后松开℃/℉或MAX HOLD键。 9、当使用完毕，按住POWER按键约2秒，切断电源。当长期不使用时，须 取出电池。
七、测试频次 1、烙铁温度量测的频率为：每班/次，并记录在《烙铁温度记录表》中。 2、当生产线上作以下变更时，应进行烙铁温度量测，并记录在《烙铁温度记录表》中 a) 当更换一个外形尺寸明显不同的烙铁头时需要校准烙铁头温度。 b) 当更换烙铁上的加热组件或传感器时需要校准烙铁头温度。 c) 变更焊接产品，需调节焊接温度时； 3、电烙铁温度不符合标准（与作业指导书不符）时，检查员应立即校正温度并测量记录。
5、校准时，禁止使用脏的或受腐蚀的烙铁头，请清洁烙铁头或使用新的烙铁头。干净的 充分浸润的烙铁头才能有良好的热传递。因此，为了测试点和烙铁头接触良好，得到最 佳的热传递，在测试前，给烙铁头涂上足够的新鲜焊锡。
6、用吸锡工具可吸锡线去除附在传感器终端上的残留物。 7、大多数焊台有温度指示表示焊台温度已经达到了设定值。为了得到准确的测试温度， 最好在焊台温度稳定后测试温度。 8、如果LCD显示“1”，表示传感器已损坏。需更换一个新的传感器。 9、如果LCD显示“B”，表示电池电量不足，需更换一个新的电池。
八、记录
烙铁温度测试记录表...................................ABY/CS-01-002
谢
谢
！Байду номын сангаас
六、注意事项 1、三角形传感器由很细的传感丝（φ 0.2mm）制作面成，在操作过程中 应小心操作，不要用力按传感丝，以免断裂。 2、测试仪处壳是塑料制品，请不要将烙铁头接触外壳。 3、测试点涂有一层特殊的金属合金。多次测量后，该金属合金会损耗导致测试结果不精 确，此时需要更换新的传感器以保证测试结果准确。传感器大约使用50次，50次后需更 换新的传感器以保证测试结果的准确。 4、使用酒精去掉附在终端上的焊剂，切勿使用稀释剂或有腐蚀性的油类清洗。
5、按测试仪上的（℃/℉)开关，选择所面的温度测试单位。华氏温度/ 摄氏温度。
6、按一下“MAX HOLD”开关，LCD窗口显示“MAX HOLD”。 此时温度测试仪将保持测试到的最大值不变，测度仪的测试功能被锁定直 至再按一下“MAX HOLD”开关，LCD窗口不显示MAX HOLD”。 7、自动关机：当传感器测量到的温度小天100℃时，测试仪开始计时， 直到设定的关机时间，测试仪就自动关机
烙铁温度测试仪使用规范
一、目的： 定义铬铁测试仪的操作步骤，使测试人员明确 操作方法。
二、适用范围： 对生产线所有使用的烙铁的实际温度进行测量。
三、职责： 质量部检测人员依照操作流程执行。
设置测试仪
1、打开仪器背面的电池盖，装入9V电池后盖好电池盖， 确定电池连接正确。 2、确定环板套在推杆上。 3、三角形传感器红色端套在（＋）终端，蓝色端套在（－）终端，将 无色标端套进推杆。使用三角形传感器前必须将K型传感器取下 4、按住电源开关（POWER）约1秒，当测试仪显示室温时，可以开始 操作。
