回转支承选型计算与结构
回转支承选型计算（JB2300-1999)•转支承受载情况回转支承在使用过程中，一般要承受轴向力Fa 、径向力Fr 以及倾覆力矩M 的共同作用，对不同的应用场合，由于主机的工作方式及结构形式不同，上述三种荷载的作用组合情况将有所变化，有时可能是两种载荷的共同作用，有时也有可能仅仅是一个载荷的单独作用。
通常，回转支承的安装方式有以下两种形式—座式安装和悬挂式安装。
两种安装形式支承承受的载荷示意如下：二、回转支承选型所需的技术参数•回转支承承受的载荷•每种载荷及其所占有作业时间的百分比•在每种载荷作用下回转支承的转速或转数•作用在齿轮上的圆周力•回转支承的尺寸•其他的运转条件主机厂家可根据产品样本所提供的信息，利用静承载能力曲线图，按回转支承选型计算方法初步选择回转支承，然后，与我公司技术部共同确认。
也可向我公司提供会和转支承相关信息，由我公司进行设计选型。
每一型号回转支承都对应一个承载力曲线图，曲线图可帮助用户初步的选择回转支承。
曲线图中有二种类型曲线，一类为静止承载曲线（ 1 线），表示回转支承保持静止状态时所能承受的最大负荷。
另一类为回转支承螺栓极限负荷曲线（8.8 、10.9 ），它是在螺栓夹持长度为螺栓工称直径 5 倍，预紧力为螺栓材料屈服极限70% 是确定的。
•回转支承选型计算方法•静态选型1 ）选型计算流程图2 ）静态参照载荷Fa' 和M' 的计算方法：•单排四点接触球式：单排四点接触球式回转支承的选型计算分别按承载角45 °和60 °两种情况进行。
I、a=45° II、a=60°Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fsM'=1.225*M*fs M'=M*fs然后在曲线图上找出以上二点，其中一点在曲线以下即可。
•单排交叉滚柱式Fa'=(Fa+2.05Fr)*fsM'=M*fs•双排异径球式对于双排异径球式回转支承选型计算，但Fr ≦10%Fa 时，Fr 忽略不计。
回转支承的选型设计(回转支承的选型计算)
回转支承的选型计算A.1 外载荷的确定单排球式回转支承上的外载荷是组合后的总载荷,包括:a) 总倾翻力矩M, 单位为N•mm;b) 总轴向力P, 单位为N;c) 总倾翻力矩M 作用平面的总径向力Hr, 单位为 N。
在计算M、P、Hr 过程中,应根据主机的工作类型,考虑其工作条件,按实际计算工况,最不利载荷组合机型计算。
A.2 单排球式回转支承的当量静容量按公式 (A.1)计算C o=f0×d02×z×sinα…………………………………………(A.1) 式中:C o---当量静容量,单位为N;f o---静容量系数,按表A.1 选取,单位为N/mm2 ;d o---钢球公称直径,单位为mm;α---公称接触角,单位为(°);对一般建筑机械,可取α=50°,当2M/PD0≥10 时, 可取α=45°,对于特殊受力的情况,应根据外力的大小,作用方向另行计算:z---钢球个数,按公式(A.2)计算z=(πD0-0.5d0)/(d0 + b)………………………………………(A.2)z取较小的圆整值;式中:D o ---滚道中心直径,单位为mm;b---隔离块隔离宽度,单位为mm, 按表7选取。
表A.1 静容量系数f0 Static Capacity FactorA.3 选型计算根据组合后的外荷载M、P、Hr ,按公式(A.3)计算当量轴向载荷: JB/T 10839-2008C P =P+4.37M/D0 +3.44Hr …………………………………(A.3)式中:C P ---当量轴向载荷,单位为N.单排球式回转支承选型应满足下式要求:C0/C P≥f S式中:f S---单排式回转支承安全系数, 按表A.2 选取当径向力小于轴向力10% 时,可以根据组合的外载荷M、P 各乘以安全系数fS 后直接在单排球式回转支承性能曲线图上比较安全性。
单排球式回转支承性能曲线图见附录BA.4 齿轮传动参数的确定与外齿式和内齿式单排球式回转支承啮合的小齿轮应采用GB/T 1356 规定的基准齿形。
回转支承选型计算
回转支承选型计算引言回转支承是工程机械中的重要部件之一，用于实现旋转运动，并承受机械负荷。
在设计回转支承时，需要进行选型计算，以确保其能够满足工作条件下的安全和可靠运行。
本文将介绍回转支承选型计算的基本原理和步骤，并给出示例计算，以帮助工程师们正确选型回转支承。
选型计算步骤选型计算的基本步骤如下：1.确定旋转类型：首先需要确定回转支承的旋转类型，即单圈旋转还是多圈旋转。
根据实际工况和使用要求，选择合适的旋转类型。
2.确定工作负荷：根据实际工作条件和所需的运载能力，确定回转支承的工作负荷，包括垂直载荷、径向载荷、轴向载荷和倾斜载荷等。
3.确定工作周期：根据使用要求和工况条件，确定回转支承的工作周期，包括连续工作周期和断续工作周期等。
4.确定工作速度：根据实际工作条件和工作要求，确定回转支承的工作速度，包括正常工作速度和临界工作速度等。
5.计算工作寿命：根据回转支承的工作负荷、工作周期和工作速度等参数，通过寿命计算公式计算出回转支承的工作寿命。
6.选择合适型号：根据回转支承的工作负荷、工作周期、工作速度和工作寿命等参数，从厂商提供的选型手册中选择合适的型号。
示例计算假设我们需要选型一个用于挖掘机的回转支承。
根据工程师提供的参数，我们进行以下选择计算：•旋转类型：单圈旋转•垂直载荷：10000 N•径向载荷：20000 N•轴向载荷：5000 N•倾斜载荷：3000 N•连续工作周期：10 小时•正常工作速度：1 rpm首先，我们需根据给定数据，计算出工作寿命。
根据回转支承的工作负荷、工作周期和工作速度等参数，回转支承的工作寿命可以通过以下公式计算：工作寿命 = （C / P）^b × L其中，C 是基本动载荷，P 是动载荷，b 是寿命指数，L 是回转支承的总公转数。
根据实际情况，我们选择适用的参数值：• C = 100000 N•P = 20000 N• b = 10•L = 1000000代入公式中，可得到回转支承的工作寿命。

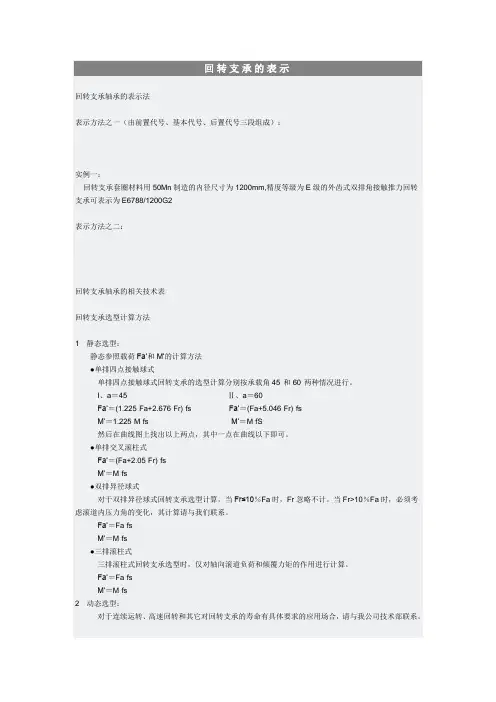

回转支承的表示
回转支承轴承的表示法表示方法之一（由前置代号、基本代号、后置代号三段组成）：实例一：回转支承套圈材料用50Mn制造的内径尺寸为1200mm,精度等级为E级的外齿式双排角接触推力回转支承可表示为E6788/1200G2表示方法之二：回转支承轴承的相关技术表回转支承选型计算方法1静态选型：静态参照载荷Fa’和M’的计算方法●单排四点接触球式单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。
I、a＝45°Ⅱ、a＝60°Fa’＝(1.225·Fa+2.676·Fr)·fs Fa’＝(Fa+5.046·Fr)·fsM’＝1.225·M·fs M’＝M·fS然后在曲线图上找出以上两点，其中一点在曲线以下即可。
●单排交叉滚柱式Fa’＝(Fa+2.05·Fr)·fsM’＝M·fs●双排异径球式对于双排异径球式回转支承选型计算，当Fr≤10％Fa时，Fr忽略不计。
当Fr>10％Fa时，必须考虑滚道内压力角的变化，其计算请与我们联系。
Fa’＝Fa·fsM’＝M·fs●三排滚柱式三排滚柱式回转支承选型时，仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa’＝Fa·fsM’＝M·fs2动态选型：对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合，请与我公司技术部联系。
3螺栓承载能力验算：1）把回转支承所承受的最大载荷(没有乘静态安全系数fs)作为选择螺栓的载荷；2）查对载荷是否落在所需等级螺栓极限负荷曲线以下；3）若螺栓承载能力不够，可重新选择回转支承，或与我公司技术部联系。
表1应用场合fsfL原则上，必须以作用在支承上的最大载荷做为静态计算值，这个载荷必须包括附加载荷和试验载荷。
没有被列入表中的应用场合，可以参照表中与其相类似的工作条件和应用，选取静安全系数fL。
旋转轴承的选型计算及结构.doc
旋转轴承的选型计算及结构回转支承选型计算(JB2300-1999)回转支承在使用过程中，一般承受轴向力Fa、径向力Fr和倾覆力矩m的共同作用。
对于不同的应用，由于主机的工作模式和结构形式不同，上述三种载荷的组合会发生变化，有时可能是两种载荷的组合作用，有时可能只是一种载荷的单一作用。
一般来说，回转支承有两种安装方式——座式安装和悬挂式安装。
两种安装形式的支架承受的载荷如下所示:二、回转支承选型所需的技术参数。
回转支承承受的载荷及其占用工作时间的百分比。
在每个载荷的作用下，回转支承的转速或回转支承作用在齿轮上的圆周力的大小。
其他操作条件。
主机制造商可以根据产品样本提供的信息，利用静承载力图，根据回转支承选型的计算方法，初步选择回转支承，然后与我公司技术部门确认。
我们也可以向我公司提供会议和转让支持的相关信息，我公司将设计和选择类型。
每种类型的回转支承对应一条承载能力曲线，可以帮助用户初步选择回转支承。
图表中有两种类型的曲线，一种是静态承载曲线(第1行)，表示回转支承在静态时可以承受的最大载荷。
另一个是回转支承螺栓的极限载荷曲线(8.8，10.9)，当螺栓的夹紧长度为螺栓公称直径的5倍且预紧力为螺栓材料屈服极限的70%时，该曲线被确定。
回转支承选择的计算方法静态选择1)选择计算流程图2)静态参考载荷Fa’和m’的计算方法:单行四点接触球型:单列四点接触球面回转支承的选择和计算分别在45°和60°两种支承角条件下进行。
I，a=45 ii，a=60 fa '=(1.225 * fa 2.676 * fr)* fsfa '=(fa 5.046 * fr)* FSM '=1.225 * m * FSM '=m * fs，然后在图上找到以上两点，其中一点在曲线下方。
单列十字滚子fa'=(fa2.05Fr) * fsm'=m * fs双列变径球型用于双列变径球型回转支承选型计算，但Fr≤10，fr被忽略。
回转支承选型计算方法
【回转支承选型计算方法】：
静态选型：
静态参照载荷Fa’和M’的计算方法
●单排四点接触球式
单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。
I、a＝45°Ⅱ、a＝60°
Fa’＝(1.225·Fa+2.676·Fr)·fs Fa’＝(Fa+5.046·Fr)·fs
M’＝1.225·M·fs M’＝M·fS
然后在曲线图上找出以上两点，其中一点在曲线以下即可。
●单排交叉滚柱式
Fa’＝(Fa+2.05·Fr)·fs
M’＝M·fs
●双排异径球式
对于双排异径球式回转支承选型计算，当Fr≤10％Fa时，Fr忽略不计。
当Fr>10％Fa时，必须考虑滚道内压力角的变化，其计算请与我们联系。
Fa’＝Fa·fs
M’＝M·fs
●三排滚柱式
三排滚柱式回转支承选型时，仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa’＝Fa·fs
M’＝M·fs。
回转支承选型计算
回转支承选型计算：一、单排球式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.108 kN / mm2D ——滚道中心直径，mmd ——钢球公称直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kNFr ——总倾覆力矩作用平面的总径向力，kN 3、计算安全系数fs = Co / Cpfs值可按下表选取。
二、三排柱式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.172 kN / mm2D ——滚道中心直径，mmd ——上排滚柱直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kN3、计算安全系数fs = Co / Cpfs值可按下表选取。
回转支承安全系数fs回转支承产品标准对合理选型的影响《建筑机械》2002年第三期现行的单排球式回转支承有两个行业标准JJ36.1-91《建筑机械用回转支承》和JB/T2300-99《回转支承》，也就是在以前的建设部标准JJ36-86和机械部标准JB2300-84的基础上重新修订的。
在JJ36.1的基本参数系列表中列出了145种基本参数的145种型号单排球式回转支承，在JB/T2300中列出了120种基本参数的220种型号单排球式回转支承。
目前我国除引进主机外，绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。
由于JB2300-84较JJ36-86颁布实施得早，其覆盖面要略大于JJ36-86，两个标准都为回转支承标准化生产做出了贡献。
随着各主机待业和回转支承行业的飞速发展，国外机型的大量引进，标准中的问题也显现出来，甚至阻碍了各主机行业和回转支承行业的发展，应引起我们高度重视。
回转支承的应用范围及选型计算
回转支承的应用范围及选型计算
回转支承是一种用于工程机械、建筑机械、冶金机械、电力机械等设
备上的关键零部件，具有承载重量大、旋转灵活、安装方便等特点。
1.工程机械：如挖掘机、起重机等。
回转支承作为挖掘机上的回转部件，承受整机的旋转、载荷以及转台上其他附属设备的重量，确保整机的
正常运转。
2.建筑机械：如塔式起重机、混凝土泵车等。
回转支承作为塔式起重
机的回转机构，承载着起重机的平衡臂和起重臂，确保起重机可以360度
旋转、平稳驻留。
3.冶金机械：如连铸机、炼钢机等。
回转支承作为连铸机的回转部件，用于转台上的结晶器、浇注装置等的旋转，保证连铸机能够进行连续铸造。
4.电力机械：如发电机组、风力发电机组等。
回转支承作为发电机组
的回转机构，支撑着发电机的转子，将机械能转化为电能。
2.刚度计算：根据机械装置的工作要求，计算回转支承所需要的刚度，包括旋转刚度和径向刚度。
3.外形尺寸计算：根据机械装置的空间限制与其他部件的要求，计算
回转支承的外形尺寸，包括直径、高度、外形结构等。
4.转速、摩擦与润滑计算：根据机械装置的工作要求，计算回转支承
的转速范围、摩擦特性以及润滑方式，确保回转支承的正常运转与寿命。
而在具体的选型计算过程中，还需要考虑到回转支承的品牌、质量、
制造工艺等因素，以及用户的具体要求、环境条件等因素。
因此，在选型
时需要综合考虑各种因素，选择适合的回转支承。
回转支承选型计算
回转支承选型计算1. 简介回转支承是各种旋转设备中起转动、支撑和承受载荷作用的关键组件。
在进行回转支承的选型计算时，需要综合考虑载荷、转速、寿命、结构形式等因素，以确保回转支承的稳定运行和可靠性。
2. 计算步骤回转支承选型计算主要包括以下几个步骤：2.1 确定载荷根据实际应用需求，确定回转支承所承受的载荷类型和大小。
常见的载荷类型包括径向载荷、轴向载荷和矩形力矩。
根据载荷的大小和方向，确定回转支承的受力情况。
2.2 计算转矩根据回转支承所在的设备类型和运行条件，计算承受的转矩大小。
转矩包括静载矩和动载矩，需要考虑运转状态下的转矩波动。
2.3 选择支承形式根据回转支承的使用环境和载荷要求，选择合适的支承形式。
常见的支承形式有单行球式回转支承、双列球式回转支承、交叉滚子式回转支承等。
2.4 计算额定载荷根据所选的支承形式和受力情况，计算回转支承的额定载荷。
额定载荷是回转支承设计的载荷上限，超过额定载荷可能导致支承失效。
2.5 计算寿命根据回转支承的额定载荷和转速，通过标准寿命公式计算出回转支承的寿命。
寿命是回转支承运行的预期使用时间，需要根据实际工作条件进行修正。
2.6 检查选型结果根据计算结果，对所选回转支承的选型进行检查。
检查包括检查所选支承形式是否满足要求，以及额定载荷和寿命是否在设计范围内。
3. 注意事项在进行回转支承选型计算时，需要注意以下几点：•精确测量和确定实际载荷和转矩大小，避免过大或过小的估算；•考虑回转支承的安装和维护便捷性，选择适合的支承形式；•根据实际工作条件对寿命进行修正，确保选型结果的可靠性；•在计算过程中，考虑运转状态下的载荷和转矩波动，避免产生额外的风险。
4. 结论回转支承选型计算是确保回转支承稳定运行和可靠性的重要环节。
通过准确确定载荷、计算转矩、选择支承形式、计算额定载荷和寿命，并进行检查和修正，可以得出合适的回转支承选型结果。
同时，在计算过程中需要注意实际情况和风险评估，以确保选型结果的可靠性和安全性。
回转支承轴承的相关技术表
回转支承轴承要紧技术表回转支承选型计算方式1静态选型：静态参照载荷Fa’和M’的计算方式●单排四点接触球式单排四点接触球式回转支承的选型计算分别按承载角45°和60°两种情况进行。
I、a＝45°Ⅱ、a＝60°Fa’＝(1.225·Fa+2.676·Fr)·fs Fa’＝(Fa+5.046·Fr)·fsM’＝1.225·M·fs M’＝M·fS然后在曲线图上找出以上两点，其中一点在曲线以下即可。
●单排交叉滚柱式Fa’＝(Fa+2.05·Fr)·fsM’＝M·fs●双排异径球式对于双排异径球式回转支承选型计算，当Fr≤10％Fa时，Fr忽略不计。
当Fr>10％Fa时，必须考虑滚道内压力角的变化，其计算请与我们联系。
Fa’＝Fa·fsM’＝M·fs●三排滚柱式三排滚柱式回转支承选型时，仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa’＝Fa·fsM’＝M·fs2动态选型：关于持续运转、高速回转和其它对回转支承的寿命有具体要求的应用处合，请与我公司技术部联系。
3螺栓承载能力验算：1）把回转支承所承受的最大载荷(没有乘静态安全系数fs)作为选择螺栓的载荷；2）查对载荷是否落在所需等级螺栓极限负荷曲线以下；3）若螺栓承载能力不够，可重新选择回转支承，或与我公司技术部联系。
安装螺栓副●回转支承所用螺栓尺寸应符合GB／T5782-2000和GB／T5783-2000的规定，其强度品级不低于GB／T3098.1-2000规定的8.8级，并依照支经受力情形选择适合的强度品级。
●螺母尺寸应符合GB／T6170-2000和GB／T6175-2000规定，其机械性能应符合GB3098.2-2000规定。
●垫圈尺寸应符合GB／T97.1-1985和GB／T97.2-1985，需调质处理。
回转支承选型计算及结构
回转支承选型计算及结构回转支承是构筑物中非常重要的一种构件，用于实现构件之间的旋转和转移。
在设计和选型回转支承时，需要计算和考虑许多因素，包括承载能力、稳定性、可靠性和安全性等。
本文将对回转支承的选型计算和结构进行详细的介绍。
回转支承主要有两种基本类型：球面回转支承和滚珠回转支承。
球面回转支承是由一个球面外圈和一个球面内圈组成，中间通过钢球进行转动。
滚珠回转支承则是由一个滚珠外圈和一个滚珠内圈组成，中间通过滚珠进行转动。
两种类型的回转支承都有各自的优点和适用范围，选型时需要根据具体情况来确定。
在进行回转支承的选型计算时，首先需要确定承载能力。
承载能力是回转支承最重要的性能指标之一，可以通过计算得到。
一般来说，承载能力包括静态承载能力和动态承载能力。
静态承载能力是指回转支承在不转动或转动较慢的情况下的承载能力，可以通过静态分析来计算得到。
动态承载能力是指回转支承在高速转动或不同转速下的承载能力，可以通过动态分析来计算得到。
对于球面回转支承，承载能力的计算方法如下：首先计算球面外圈上的最大接触应力，然后与材料的势能蠕变极限相比较，确定是否满足要求。
接着计算球面内圈上的最大接触应力，确定是否满足要求。
最后计算钢球与外圈和内圈之间的接触应力，也需要满足要求。
通过这些计算，可以得到球面回转支承的承载能力。
对于滚珠回转支承，承载能力的计算方法如下：首先计算滚珠外圈上的最大接触应力，然后与材料的势能蠕变极限相比较，确定是否满足要求。
接着计算滚珠内圈上的最大接触应力，确定是否满足要求。
最后计算滚珠与外圈和内圈之间的接触应力，也需要满足要求。
通过这些计算，可以得到滚珠回转支承的承载能力。
除了承载能力，回转支承的稳定性也是非常重要的。
稳定性可以通过计算回转支承的刚度系数来进行评估。
刚度系数越大，回转支承的稳定性越好。
刚度系数可以通过有限元分析来计算得到。
同时，在选型回转支承时，还需要考虑可靠性和安全性。
可靠性是指回转支承在使用寿命内无故障运行的能力。
回转支承选型计算
回转支承选型计算回转支承是一种常见的机械元件，用于承载旋转的轴承或轴承座，并且能够使轴承在旋转时具有指定的运动轨迹。
回转支承广泛应用于各种机械设备中，包括工程机械、船舶、起重机械等。
回转支承的选型计算是为了确定适用于特定应用的最佳回转支承类型和尺寸。
这涉及到对机械设备的工作条件、载荷和运动要求进行全面的分析和评估。
以下是回转支承选型计算中的一些关键步骤和注意事项。
1.确定工作条件：首先需要了解机械设备的工作条件，包括旋转速度、工作温度、工作环境等因素。
这些因素将影响回转支承的材料选择和润滑要求。
2.分析载荷：根据机械设备的设计要求和工作条件，计算出回转支承所承受的载荷。
这包括径向载荷、轴向载荷和扭矩等。
需要注意的是，载荷的大小和方向将决定回转支承的选型和尺寸。
3.确定运动要求：根据机械设备的运动要求，确定回转支承所需的运动轨迹和速度。
这将决定回转支承的稳定性和精度要求。
4.选择回转支承类型：根据工作条件、载荷和运动要求，选择适合的回转支承类型。
常见的回转支承类型包括旋转球式回转支承、滚道式回转支承和双列滚子式回转支承等。
5.计算回转支承尺寸：根据所选的回转支承类型和载荷计算出回转支承的尺寸。
这包括内径、外径、高度等。
可以利用相关的计算公式和数据手册进行计算。
6.确定回转支承的寿命：根据所选回转支承的类型和尺寸，参考相应的寿命计算方法，确定回转支承的寿命。
这将有助于评估回转支承的可靠性和维护周期。
7.进行强度计算：根据回转支承的尺寸和载荷，进行强度计算以确保回转支承的结构安全。
这涉及到应力和变形的计算，可以使用经验公式和有限元分析等方法。
8.润滑计算：根据回转支承的工作条件和运动要求，选择合适的润滑方式和润滑材料。
润滑计算包括油脂量和加油周期的确定。
9.评估选型结果：综合考虑以上各项因素，对计算得到的回转支承选型结果进行评估。
如果选型结果符合机械设备的要求并且满足安全性和可靠性要求，则可以确定该选型结果。
回转支承选型计算
回转支承选型计算选型计算：回转支承的回转承载在使用回转支承时，通常需要承受轴向力Fa、径向力Fr和倾覆力矩M的作用。
不同的应用场合会有不同的载荷组合方式，有时可能是两种载荷的共同作用，有时也有可能仅仅是一个载荷的单独作用。
回转支承的安装方式分为座式安装和悬挂式安装，两种安装形式所承受的载荷不同。
如果所用回转支承为座式安装，可以参考下面的选型计算进行选型。
如果所用回转支承为悬挂式安装或其他安装型式，请与我们的技术部联系。
回转支承的选型1、结构型式的选择常用回转支承的结构型式有四种：单排球式、交叉滚柱式、双排球式和三排柱式。
根据我们的经验和计算，有以下结论：当Do≤1800时，单排球式为首选型式；当Do＞1800时，优先选用三排柱式回转支承。
相同外形尺寸的回转支承中，单排球式的承载能力高于交叉滚柱式和双排异径式。
Q系列单排球式回转支承尺寸更紧凑，重量更轻，具有更好的性价比，为单排球式的首选系列。
2、回转支承的选型计算单排球式回转支承的选型计算：①计算额定静容量CO= 0.6×DO×do0.5式中：CO───额定静容量，kN；DO───滚道中心直径，mm；do───钢球公称直径，mm。
②根据组合后的外载荷，计算当量轴向载荷Cp = Fa + 4370M/DO+ 3.44Fr式中：Cp───当量轴向载荷，kN；M───倾覆力矩，kN·m；Fa───轴向力，kN；Fr───径向力，kN。
③安全系数fs = Co / Cp安全系数fs的值可以参考下表：回转支承安全系数fs工作类型轻型light duty 中型middle duty 重型heavy duty 特重型extremely heavy duty安全系数fs 2.5~3 2~2.5 1.5~2 1~1.5三排柱式回转支承的选型计算：①计算额定静容量Co= 0.534×DO×do0.75式中：CO───额定静容量，kN；DO───滚道中心直径，mm；do───上排滚柱直径，mm。
回转支承选型计算 (3)
回转支承选型计算1. 引言回转支承是一种常用于旋转设备中的关键部件，主要用于承受和支撑设备的旋转运动。
在选型回转支承时，需要进行一系列计算来确定合适的支承类型和尺寸。
本文将介绍回转支承选型的基本原理和计算方法。
2. 回转支承的类型回转支承根据结构和应用领域的不同，可以分为多种类型，常用的包括单列球式回转支承、双列球式回转支承、滚子式回转支承等。
每种类型的回转支承都有其特定的适用范围和优缺点，选择正确的类型是确保设备正常运行的关键。
3. 回转支承的选型计算在进行回转支承选型计算时，需要考虑以下几个关键参数：3.1 载荷回转支承要能够承受设备的旋转载荷，因此需要准确计算设备的最大载荷。
载荷可以分为径向载荷和轴向载荷，需要根据设备的设计要求和使用条件来确定。
3.2 转速回转支承的转速是选型计算中的另一个重要参数。
转速过高可能会导致支承的磨损和故障，因此需要根据设备的工作条件和要求来确定合适的转速范围。
3.3 环境条件回转支承的工作环境条件对其寿命和性能有重要影响。
例如，腐蚀性气体、高温或低温环境都可能影响支承的材料和润滑要求。
在选型计算中需要考虑这些因素，选择合适的材料和润滑方式。
3.4 安装空间回转支承的安装空间也是选型计算的一个重要考虑因素。
安装空间限制可能会影响支承的尺寸和结构选择，需要根据设备的具体情况进行合理的计算和选择。
4. 回转支承选型计算步骤4.1 确定载荷根据设备的设计要求和使用条件，计算设备的最大径向载荷和轴向载荷。
4.2 确定转速根据设备的工作条件和要求，确定回转支承的最大转速。
4.3 考虑环境条件根据工作环境的要求和条件，选择合适的材料和润滑方式。
4.4 评估安装空间根据设备的安装空间限制，评估可行的支承尺寸和结构。
4.5 选型计算根据以上参数和前期计算结果，利用选型手册或软件进行支承的选型计算。
4.6 选型验证根据计算结果，进行选型验证，确保所选的回转支承满足设备的要求和性能指标。
回转支承选型计算
回转支承选型计算：一、单排球式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.108 kN / mm2D ——滚道中心直径，mmd ——钢球公称直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kNFr ——总倾覆力矩作用平面的总径向力，kN 3、计算安全系数fs = Co / Cpfs值可按下表选取。
二、三排柱式回转支承的选型计算1、计算额定静容量C0 = f ·D·d式中：Co ——额定静容量，kNf ——静容量系数，0.172 kN / mm2D ——滚道中心直径，mmd ——上排滚柱直径，mm2、根据组合后的外载荷，计算当量轴向载荷式中：Cp ——当量轴向载荷，kNM ——总倾覆力矩，kN·mFa ——总轴向力，kN3、计算安全系数fs = Co / Cpfs值可按下表选取。
回转支承安全系数fs回转支承产品标准对合理选型的影响《建筑机械》2002年第三期现行的单排球式回转支承有两个行业标准JJ36.1-91《建筑机械用回转支承》和JB/T2300-99《回转支承》，也就是在以前的建设部标准JJ36-86和机械部标准JB2300-84的基础上重新修订的。
在JJ36.1的基本参数系列表中列出了145种基本参数的145种型号单排球式回转支承，在JB/T2300中列出了120种基本参数的220种型号单排球式回转支承。
目前我国除引进主机外，绝大多数主机都是按现行的两个标准规定的参数选择回转支承型号。
由于JB2300-84较JJ36-86颁布实施得早，其覆盖面要略大于JJ36-86，两个标准都为回转支承标准化生产做出了贡献。
随着各主机待业和回转支承行业的飞速发展，国外机型的大量引进，标准中的问题也显现出来，甚至阻碍了各主机行业和回转支承行业的发展，应引起我们高度重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回转支承选型计算（JB2300-1999)
•转支承受载情况
回转支承在使用过程中，一般要承受轴向力Fa 、径向力Fr 以及倾覆力矩M 的共同作用，对不同的应用场合，由于主机的工作方式及结构形式不同，上述三种荷载的作用组合情况将有所变化，有时可能是两种载荷的共同作用，有时也有可能仅仅是一个载荷的单独作用。
通常，回转支承的安装方式有以下两种形式—座式安装和悬挂式安装。
两种安装形式支承承受的载荷示意如下：
二、回转支承选型所需的技术参数
•回转支承承受的载荷
•每种载荷及其所占有作业时间的百分比
•在每种载荷作用下回转支承的转速或转数
•作用在齿轮上的圆周力
•回转支承的尺寸
•其他的运转条件
主机厂家可根据产品样本所提供的信息，利用静承载能力曲线图，按回转支承选型计算方法初步选择回转支承，然后，与我公司技术部共同确认。
也可向我公司提供会和转支承相关信息，由我公司进行设计选型。
每一型号回转支承都对应一个承载力曲线图，曲线图可帮助用户初步的选择回转支承。
曲线图中有二种类型曲线，一类为静止承载曲线（1 线），表示回转支承保持静止状态时所能承受的最大负荷。
另一类为回转支承螺栓极限负荷曲线（8.8 、10.9 ），它是在螺栓夹持长度为螺栓工称直径5 倍，预紧力为螺栓材料屈服极限70% 是确定的。
•回转支承选型计算方法
•静态选型
1 ）选型计算流程图
2 ）静态参照载荷Fa' 和M' 的计算方法：
•单排四点接触球式：
单排四点接触球式回转支承的选型计算分别按承载角45 °和60 °两种情况进行。
I、a=45° II、a=60°
Fa'=(1.225*Fa+2.676*Fr)*fs Fa'=(Fa+5.046*Fr)*fs
M'=1.225*M*fs M'=M*fs
然后在曲线图上找出以上二点，其中一点在曲线以下即可。
•单排交叉滚柱式
Fa'=(Fa+2.05Fr)*fs
M'=M*fs
•双排异径球式
对于双排异径球式回转支承选型计算，但Fr ≦10%Fa 时，Fr 忽略不计。
当Fr ≧10%Fa 时，必须考虑轨道侧压力角的变化，其计算请与我们联系。
Fa'=Fa*fs
M'=M*fs
•三排滚柱式
三排滚柱式回转支承选型时，仅对轴向滚道负荷和倾覆力矩的作用进行计算。
Fa'=Fa*fs
M'=M*fs
•动态选型
对于连续运转、高速回转和其它对回转支承的寿命有具体要求的应用场合，请与我公司联系。
•螺栓承载力验算：
•把回转支承所承受的最大载荷（没有乘静态安全系数fs ）作为选择螺栓的载荷。
•查对载荷是否在所需等级螺栓极限负荷曲线以下；
•若螺栓承载能力不够，可重新选择回转支承，或与我公司联系。
•选型计算距离- 门坐式起重机（抓斗）
表一
注：fl 为动态安全系数，他必须结合动态承载曲线使用（动态承载曲线不包含次样本中）。
它来源于经验和实验。
是基于最大工作载荷情况下的一个参照值。
采用承载能力曲线选型时，最大负荷的计算方法推荐如下：
在选择回转支承之前，首先确定对该主机应考虑的静安全系数fs ，可由表1 查得。
门坐式起重机（抓斗）：fs=1.45
已知最大静载荷出现在幅度最大时，其载荷计算公式如下：
•计八级风力的最大工作载荷
轴向力Fa=Q+A+O+G
倾覆力矩：M=Q*lmax+A*amax+W*r-O*o-G*g
2) 不计风力，考虑25% 实验负荷的载荷
轴向力：Fa=1.25Q+A+O+G
倾覆力：M=1.25Q*lmax+A*amax-O*o-G*g
例：已知一抓斗港口吊最大幅度时的工作负荷和幅值为：
Q=260KN lmax=23m
A=75KN amax=11m
O=450KN o=0.75m
G=900KN g=3m
W=27KN r=6.5m
•八级风力时的最大工作载荷：
Fa=Q+A+O+G=260+75+450+900=1685KN
M=Q*lmax+A*amax+W*r-O*o-G*g=260*23+75*11+27*6.5-450*0.75-900*3=3943KNm
2) 不计风力，考虑25% 试验负载时的最大工作载荷
Fa=1.25Q+A+O+G=325+75+450+900=1750KN
M=1.25Q*lmax+A*amax-O*o-G*g=325*23+75*11-45*0.75-900*3=5566.3KNm
•不计风力时最大工作载荷
Fa=1685KN
M=Q*lmax+A*amax-O*o-G*g=260*23+75*11-450*0.75-900*3=3767.5KNm
选用符合情况2 作为静态计算的工作载荷。
回转支承静态参照载荷为：
Fa'=1750KN*1.45=2537.5KN
M'=5566.3KNm*1.45=8071.1KNm
而螺栓的计算载荷为：
Fa=1750KN
M=5566.3KNM
按上述计算结果，在承载能力曲线中选择，可确定选用13*.45.2000.002 回转支承。
l 线为静态承载能力曲线
8.8 、10.9 为螺栓承载曲线
1'- 静态载荷点
2'- 螺栓载荷点
1' 点再滚道静态承载曲线1 下方，因此满足要求
2' 点在10.9 级螺栓承载曲线下方，因此选择0.9 级螺栓可以满足要求。
回转装置由转台、回转支承和回转机构等组成，回转支承的外座圈用螺栓与转台连接，带齿的座圈与底架用螺栓连接，、外座圈之间设有滚动体。
挖掘机工作装置作用在转台上的垂直载荷、水平载荷和倾覆力矩通过回转支承的外座圈、滚动体和座圈传给底架。
回转机构的壳体固定在转台上，用小齿轮与回转支承座圈上的齿圈相啮合。
小齿轮既可绕自身的轴线自转，又可绕转台中心线公转，当回转机构工作时，转台就相对底架进行回转。
一、回转支承
小松挖掘机回转支承采用的是滚动轴承式回转支承，回转支承的构造如图2 一n 所示。
回转机构的构造如图2 一12 所示，履带架和缓冲弹簧如图2 一13 所示。
小松液压挖掘机采用的是转柱式回转支承，回转部分的转角一般等于或小于180。
结构如图2 一14 所示。
它由焊接在回转体上的上、下支承轴及上、下轴承座等组成。
轴承应用螺栓固定在机架上，通过插装在支撑轴上的液压马达使回转体转动。
二、转台结构
转台的主要承载部分是由钢板焊成的抗扭和抗弯刚度很大的箱形结构，主架、动臂及其液压缸就支承在主梁的凸耳上。
小松PCZOO 一5 型挖掘机转台结构如图2 一15 所示
液压挖掘机工作时转台上部自重和载荷的合力位置是经常变化的，并偏向载荷方向。
为平衡载荷力矩，转台上的各个装置需要合理布置，并在尾部设置配重，以改善转台下部结构的受力，减轻回转支承的磨损，保证整机的稳定性。
小松PC200-6 6 型挖掘机转台布置如图2-16 所示。
三、传动工作原理
小松液压挖掘机的传动回路中安装了液压蓄能器，如图2 一17 所示。
蓄能器接通分配阀的高压油路，液压泵的一部分油经过单向阀进入蓄能器，另一部分进入回转马达。
随着转速的增加，回转马达所需的流量也增加。
当液压泵的油全部供给回转马达时，启动的第一阶段结束。
蓄能器在这一瞬间放出其能量，于是液压泵和蓄能器的油液一起供给回转马达，加快了回转马达的转速，这是启动的第二阶段。
蓄能器的能量完全释放后上部转台靠惯性力仍以最大角速度转动，分配阀压力腔的压力降低，回转马达的油液由其排油路经单向阀得到补充。
由于阻力和液压制动的作用，书部转台速度慢慢降低，从而达到与液压泵的流量相符合的速度。
但当回转角度为60 。
一90 ”时，上部转台基本不滑转，因为在这个围几乎只是制动或启动阶段。
基本结构材料
本公司选择最好的材料以用作回转支承制造，由此可适用于可
预见的多种用途。
这些材料由认可的钢厂生产过程中为了确保
产品质量，所以每一重要步骤都进行了检查。
我们常常选用高
级碳钢，使产品符合多种工作要求。
产品承受较大应力时进行
透硬淬火及回火的热处理工艺。
标准等级正火状态淬火状态
改进XC45 代号z 代号X
42CrMo4 代号N 代号D
国外等同的规格
下表所示我们的标准钢材牌号与其它国家相应的钢材牌号
国家标准XC45代码Z/X 42CrMo4代码N/D
中国GB 45 42CrMo
德国DIN CK45 42CrMo4
英国 B.S. 080M46 708M40
美国AISI 16B45 4142
意大利UNI C45 42CrMo4
日本JIS S45C SNB7
西班牙UNE C45K（Fll40）42CrMo4 (F8232)
瑞典SSSTAHL 1672 2244
澳大利亚ASA AS 1442-1045 AS 1444-4140
其它材料
某些应用的特殊因素或功能要求都将导致使用下列材料：
不锈钢, 铝基轻合金, 淬火结构钢或合金, 钦合金, 在保护气氛下淬火的特种钢, 低温特种钢, 渗碳钢或渗氮钢, 塑性复合材料。
