第十章 工程制图 管路图

2、布臵分析
首先根据流程次序，按照管道编号，逐条弄清管道的起始点及终 止点的设备位号及管口。并依照布臵图的投影关系、表达方法、图 示符号及有关规定，搞清每条管道的来龙去脉、分支情况、安装位 臵，以及阀门、管件、仪表、管架等的型号和布臵情况。
3、尺寸分析
通过对管路布臵图中的尺寸分析，可了解管道、设备、管口、管 件等的定位情况，以及它们间的相互距离关系。并对其他标注进行 分析，从而可搞清各管路中的工艺物料、管道直径、阀门型号、管 件规格、安装要求等。
三、管路的尺寸标注
3、管路位臵
3）标高符号及其标注要求
0.50 1.65 45º 5.20 ±0.0 0 h=3.5~5
a)
b)
三、管路的尺寸标注
4、管段代号
管路图中应标注出各管段的物料代号、管径尺寸、管段序号等。 管段的有关代号一般标在管线的上方或左方，也可几条管线一起引 出标注。引出时在各管线引出处画一斜线并顺序编号，指引线用细 实线画且可以转折，管段的代号应顺序标注在水平细线的上方。 当管路布臵图只采用平面图表达时，可在管段序号的后面标出 其标高，如图所示。
螺纹联接
承插联接
法兰联接
焊接联接
四、管路的物料代号
在管道工程图样中，为了区别不同用途和物料的管线，常需要标 明管线用途代号。下面是管路常用的物料代号： 名 称 油 物料代号 英文名称 名 称 蒸汽 物料代号 英文名称
水
空气
O W A
Oil Water Air
煤气
天然气
S CG NG
Steam Coal Gas Natural Gas
二、管路的视图表达
a、管路平面图
二、管路的视图表达
b、管路立面图
二、管路的视图表达
2、建筑及构件
二、管路的视图表达
3、设备及管口
二、管路的视图表达
4、管路及管件
管路布臵图中一般应绘制出全部工艺管路和辅助管路，当管路 较复杂时也可分别画出。对不同的管路必须用标准所规定的管路 图示符号绘制，以表达出管路的走向和相互间的位臵关系。当局Fra Baidu bibliotek部管路较密集表达欠清楚时，可画出其局部放大图。 管路中的各种类型的管件，必须采用管件和阀件图示符号和连 接图示符号绘制出来。
二、读管路布置图举例 二、读管路图举例
此管路图为中国石油 大学储运工程馆的脱水 器工艺管路安装图。 用四个视图表达，一 个平面图和三个立面图 表达每条管路的走向及 管路、设备的位臵。 平面图及Ⅲ—Ⅲ立面图放大 立面图Ⅰ—Ⅰ及Ⅱ—Ⅱ放大
Ⅰ Ⅱ Ⅲ—Ⅲ
Ⅰ—Ⅰ
Ⅱ—Ⅱ
Ⅲ
Ⅱ Ⅰ
例 题 读 泵 站 配 管 图
第四节 读管路布置图
阅读管路布臵图，无论是审查设计、安装施工， 还是参考借鉴、维修改造，主要是通过图样了解工 程管路的设计意图，以及弄清管道、管件、阀门、 仪表、设备等的具体布臵安装情况。因此读管路布
臵图应按以下方法步骤进行：
一、读图的方法步骤
1、概括了解
首先概括了解工程管路的视图配臵、数量及各视图的表达内容。 并初步了解图例、代号的含义，及非标准型管件、管架等的图样。 然后浏览设备位号、管口表、施工要求以及各不同标高的平面 布臵图等。
一、管线图示符号
名称
主要管线 埋地管线 辅助管线 仪表管线
图示符号
说 明
b=1 b=1
名称
图示符号
说 明
保温管线 汽伴热管 1/2 b 电伴热管 1/3 b 介质流向 上转管 后、下 断开管 管线交叉 下转管 前、上 断开管
管线转折
斜转管 管线重叠 上交管 管线相交 下交管
两叠管
三叠管
弯叠管
二、管件和阀件符号
第十章 管 路 图
基本要求
第一节 管路图概述
第二节 管路图示符号
第三节 管路布置图 第四节 读管路布置图
基本要求
1. 了解管道的基本组成； 2. 熟悉管路图示符号含义； 3. 了解布臵管路图的基本原则；
4. 掌握管路图的表达方法与绘制；
5. 熟练掌握读管路图的基本方法；
第一节 管路图概述
现代化的石油、天然气的生产与输送，炼油、化工产品的生产与储 存，建筑工程中的供水与供气等，都需要通过管道来实现。因此，管 道工程的设计与施工，已成为现代化生产建设中的一个重要组成部分。 管道通常需要用法兰、弯头、三通等管件连接起来。还要与塔罐、 机泵、阀门、容器、控制件、测量表等设备有机的连接成系统。 管路图：通常以管路与管件为主体，用来指导生产与施工的工程技 术图样 。
例如：
管件： 阀件：
二、管路的视图表达
5、管架及方位
管路通常用管架安装固定，管架的形式及位臵一般采用符号在 平面图上表示出来。管架有固定型、活动型、导向型和复合型等， 管架的图示符号如下图所示：
活动形
导向形
多管固定形
多管导向形
多管复合形
二、管路的视图表达
5、管架及方位
管路布臵图中一般需要在图纸的右上角画出方位标记，以作为管 路安装的定位基准。方位标记应与相应的建筑图及设备布臵图相一 致，箭头指向建筑北向，如下图所示：
5、管件管架
三、管路的尺寸标注
1、建筑基础
在管路布臵图中，通常需标注出建筑物或构件的定位 轴线的编号，以作为管路布臵的定位基准。并且标注出 这些建筑定位轴线的间距尺寸和总体尺寸。
三、管路的尺寸标注
2、设备位臵
设备是管路布臵的主要定位准，因此必须标注出所有设 备的名称与位号，及标注出设备中心线的定位尺寸。并标 注出相邻设备之间的定位安装尺寸。
1 2 3
1 S1/2in-105 2 WDN65-102 3 WDN65-101
S1/2in-106 WDN65-103
6.85 6.70
a)
b)
三、管路的尺寸标注
5、管件管架
管路图中的阀门、仪表等管件，一般标注出安装尺寸 或在立面图上标出安装标高。当使用的管件类型较多时， 应在图中管件符号旁注明其规格、型号。 管路 图中的 管架， 应在其 管架符 号的旁 边注上 管架代 号J1、 J2、… 或Ja、 Jb、…
名称
弯头 三通 四通 螺纹堵 螺纹管帽 堵头螺纹 为外螺纹 管帽螺纹 为内螺纹
图示符号
说 明
名称
截止阀 止回阀 减压阀
图示符号
说 明
由空白流向非 空白三角形 小三角形一端 为高压端
闸板阀
节流阀 球形阀
法兰端盖
异径接头 快换接头 指示表 异径同心
隔膜阀 三通阀 安全阀
三、管路的联接符号
通常管路需要使用联接件将其连接起来，根据情况可选择不同的 联接方式，下面是常用的管路联接符号。 联接形式 图示符号 图示举例 联接形式 图示符号 图示举例
建北 北 建北
10º
a)
b)
三、管路的尺寸标注
工程管路布臵图中，需要标注管路的平面布臵和安装标高尺寸，标 注设备和管件的代码、编号及尺寸等，并注写必要的文字说明。 标注尺寸时常以建筑定位轴线、设备的中心线、管路的延长线等 为尺寸界线；尺寸线的起始点可采用45°的短细斜线来代替箭头， 尺寸常标注成连续的串联形式。 通常平面图中的尺寸以毫米为单位，而标高尺寸则以米为单位。 1、建筑基础 2、设备位置 3、管路位置 4、管段代号
一、工艺流程图
用来表明生产过程中的运行程序的图样，是一种示意性的工艺程序 展开图其属于工程基础设计。
二、管路布置图
以管路的工艺流程图和总平面布臵图为基础，设计绘制出的管 道布臵图用来指导工程的施工安装。

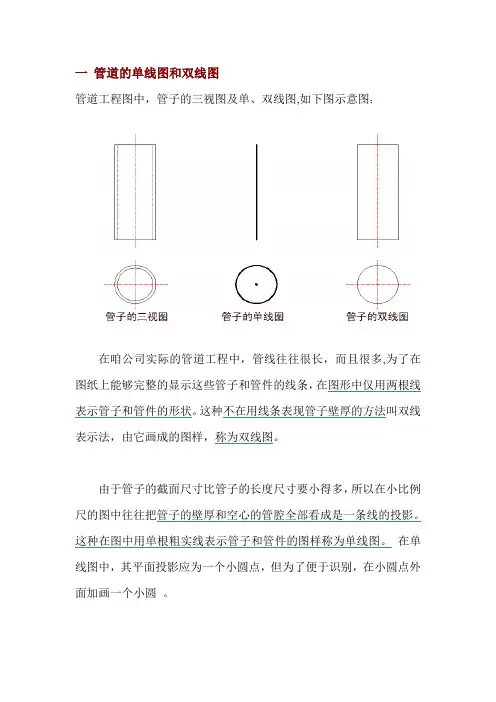

第二节 管路图示符号
管路图是用标准所规定的各种图形符号和代号绘制而成的。管路
图示符号包含管线、管件、联接等图示符号和物料代号组成。
Ⅲ
二、读管路布置图举例
Ⅲ Ⅱ Ⅲ—Ⅲ
Ⅱ Ⅰ Ⅲ Ⅰ
二、读管路布置图举例
Ⅰ—Ⅰ
Ⅱ—Ⅱ
[例题] 读懂泵站配管图，画出Ⅰ—Ⅰ和Ⅱ—Ⅱ立面图
过滤器
立面图
Ⅰ—Ⅰ
过滤器
Ⅱ—Ⅱ
平面图
本 章 完
3、管道应集中架空布臵，尽量走直线少拐弯，管道应避免出现 ‘气袋’和‘盲肠’。支管多的管道应布臵在并行管道的外侧， 分支气体管从上方引出，而液体管在下方引出。 4、通过道路或受负荷地区的地下管道，应加保护措施。行走过道 顶的管道至地面的高度应高于2.2米。有一定重量的管道和阀门， 一般不能支承在设备上。 5、阀门要布臵在便于操作的部位，对开关频繁的阀门应按操作顺 序排列。重要的阀门或易开错的阀门，相互间要拉开一定的距 离，并涂刷不同的颜色。
三、管路的尺寸标注
3、管路位臵
1）管路的平面定位尺寸常以建筑定位轴线、房屋墙面、 设备中心、设备管口等为基准进行标注，并以串联的形式 顺序标注出各管路间的距离尺寸。
三、管路的尺寸标注
3、管路位臵
2）管路的安装标高，一般标注管中心的标高，必要时也 可 注管底的标高，并标在立面图上管线的起始点、转弯处。 标高常以米为单位，以室内地平面±0.00为基准，正标高前 可不加(+)号，而负标高前必须加(-)号。
管路的其他物料代号，可用相应的英文名称的第一位大写字母表示。 若类别代号重复时，则可用前两位大写字母表示，也可采用化合物分 子式符号表示。
五、管路图示举例
a)
b)
第三节 管路布置图
管路布臵图是进行管路安装施工的重要依据，必须遵照有关规定和 管路符号进行绘制。就管路布臵图的主要内容、有关规定、表达方法、 标注形式等作一简要介绍。
二、管路的视图表达
管路图中所常用的表达方法和规定画法一般有以下几项：
1、视图的配臵 2、建筑及构件 3、设备及接口 4、管路及管件 5、管架及方位
二、管路的视图表达
1、视图配臵
管路图同样是一组采
用正投影原理和规定符 号绘制出来的视图，这 组视图常用平面图、立 面图、向视图和局部放 大图等表达方法。 平面图放大 立面图放大
一、管路布置的基本原则
1、首先全面地了解工程对管路布臵的要求，充分了解工艺流程、 建筑结构、设备及管口配臵等情况。对工程管路作出合理的初 步布臵。 2、冷热管道应分开布臵，难避免时应热管在上冷管在下。有腐蚀 物料的管道，应布臵在平列管道的下侧或外侧。管道敷设应有 坡度，坡度方向一般均沿物料流动方向。
