立式加工中心机型装配过程卡

合集下载

整机装配工艺流程卡

整机装配工艺流程卡
人数
1
作业步骤:
1、检查机箱支架有无变形、生锈,部件是否齐全。
2、拆卸前面板,将前面板放置于周转车,要求摆放整齐,相互间不得有磕碰。
3、拆硬盘支架,放于工装板上,将拆下的螺丝钉放在相应的螺丝钉盒内。
4、装主板I/O档片。
5、将机箱平放,I/O挡板面向操作者。
6、贴主板胶垫。
工艺要求:
1、摇晃机箱检查有无异物,检查I/O挡片的外观、标识;
4、插电开机自检,检测主板的性能,看CPU风扇是否转动、有无噪音
5、将测好的主板放置在工作台面
工艺要求:
1、防静电手腕、手套、静电服
2、主板要轻拿轻放
3、检查CPU风扇座是否有绝缘胶垫,固定风扇用自带镙钉,检查安装是否到位
4、注意内存条是否插到位,两边的卡位是否卡紧
物料:主板、内存、CPU、CPU风扇
2、前面板拆卸时,不得划伤,拆下的前面板、硬盘支架,摆放整齐
3、取出I/O挡片上的显卡、网卡挡片。
4、电动螺丝刀的力矩要求:4KGF.CM
物料:机箱支架套件
拟制
年月日
工具:电动螺丝刀
批准
年月日
整机装配工艺流程卡
产品
四通电脑
工序
主板安装
作业
工位
003
工时
人数
1
作业步骤:
1、检查主板、CPU、内存、CPU风扇及插线是否齐全并安装牢靠
3、刷BIOS及调整时间的设置,
4、关机,并插入老化盘
5、将主机平放。
工艺要求:
1、BIOS刷新过程不得断电
2、修改过程准确无误。
物料:
拟制
年月日
工具:软盘、初测工作台
批准
年月日

装配工艺过程卡

装配工艺过程卡

GS16a 装配工艺过程卡片 产品名称 金龙卡控水器 名称 装配准备1,2产品型号 QYKS-1SGA 图号3XZX2.301.129GZP装入件及辅助材料工作地 工 序号 工 种工序(步)内容及要求设 备 及 工 装 工时 定额 序号 代号、名称 、规格数量 1 阀门基表连线(5芯或6芯) 1 内容:2 通讯线XZX5.379.041 1 1. 取阀门基表连线插入橡胶环4.5内,通讯线插入橡胶环4.0内, 分别穿过内壳体中间位置相对应的两只圆孔,将带有端头的一端留在内壳体内,绕过内壳体的两个接线柱,用2个电线固定扣和螺钉紧固。

注意,在从螺钉固定处至连线端头一端预留12CM 左右线长,以保证足够的装配线长。

2. 用金属绑线将通讯线及阀门连线捆扎整齐.3 电线固定扣CC-1SS 24 螺钉PA3*8 25 金属绑线100mm 26 橡胶环4.0 17 橡胶环4.5 18 9要求:1:掌握生产节拍,不得延误生产。

2: 操作中不得造成外观划伤。

3:阀门基表连线根据计划任务所配的水表进行选配。

工艺定额:旧底图总号底图总号设计 3XZX2.301.129GZP审核日期 签名作地序号种工序(步)内容及要求及工装定额序号代号、名称、规格数量1 窗口镶件3XZX8.088.0101 内容: 烙铁1把2 外罩衬板3XZX8.077.01111.将窗口镶件1个按正确方向装配到外罩上相应的显示窗位置上,并用烙铁热熔铆接(共4处)。

2.将外罩衬板1个按正确方向装配到外罩上相应的读卡槽位置上,并用烙铁热熔铆接(共6处)。

3.将铭牌1个装配到外罩左上方的相应孔内,并将铭牌两个固定柱向内扳弯,与外罩贴牢。

4.将标牌粘到外罩上椭圆形凹槽内。

注意方向。

3 铭牌XZX8.807.170 14 标牌3XZX8.807.319 15 外罩3XZX8.074.025 167要求:1:掌握生产节拍,不得延误生产。

2: 操作中不得造成外观划伤。

数控机床机械部分装配工艺卡

数控机床机械部分装配工艺卡
A、将滚珠丝杠装在溜板箱内并固定好。
内六角扳手、吕套、
手锤、方木
B、将滚珠丝杠伸出电机座,在丝杆上依次装入轴承及隔套并固定螺母。
产品型号
部件名称
共2页
第2页
序号
装配内容及技术要求
装配工艺及技术要求
工艺装配工具
完成情况
备注
ቤተ መጻሕፍቲ ባይዱ自检记录
裁判确认记录

按图示正确的固定及预紧滚珠丝杆副后,复检滚珠丝杆副在轴承电机座、丝杆螺母座端上、侧母线径向跳动
复检丝杆:
平行度:0.01/200mm
同轴度:0.01/200mm
调整螺母使丝杆到达要求,松紧一致。
百分表、磁力表座、
勾手扳手

Z轴滚珠丝杆副与其电机连接端的径向跳动及轴向窜动检测及调整径跳允差≤≤0.012/200mm轴窜允差≤0.008mm
在丝杆中心孔处放一 6铜球(黄油粘),通过螺母调整预紧力使丝杆轴向窜动为0.008、径向跳动0.012mm。
百分表、表座

安装Z轴伺服电机
安装伺服电机按图装入联轴器
内六角扳手

机座附件安装
A、安装丝杆防护板
B、按示意图装防护门、尾座及其他零件
C、装入主轴卡盘
内六角扳手杞子

Z轴装配示意图
数控机床机械部分装配工艺卡
产品型号
部件名称
Z轴部件装配工艺卡
共2页
第1页
序号
装配内容及技术要求
装配工艺及技术要求
工艺装配工具
完成情况
备注
自检记录

清洗及零件的摆放
清洗零件,分类完工后擦干
有盘、油刷、汽油
将轴承支架、丝杆螺母、滚珠丝杆副分类,并挂好丝杆在立架上。

机械装配工艺卡

机械装配工艺卡
辅助材料
工时(min)

作业准备:
装主轴双联齿工装
1
根据本工序要求,对本工序的零部件进行清洁及检查。
装钢丝挡圈ф25×2工装
2
确认前道工序与自己装配的相关零部件无误后,才可开始装配。

装配作业:
1
用1件主轴、1件主轴双联齿、2件定位弹簧、4件钢球ф6、2件钢丝挡圈Φ25×2部装成主轴组件。

技术要求:
1
双联齿在主轴上能滑动。
2
双联齿与主轴滑动不能过松,检验方法:手试。
编制(日期)
设计(日期)
审核(日期)
批准(日期)
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
xxxxx机械制造有限公司
装配工艺卡片
产品型号
部件图号
共 页
产品名称
微耕机
部件名称
变速箱
第1 页
工序号
1
工序名称
主轴部装
车间
工段
设备
工艺工时
12
11
10
9
8
7
6
5
钢丝挡圈Φ25×2
2
4钢球ф643源自定位弹簧22
主轴双联齿
1
1
主轴
1
序号
零(部)图号
零(部)件名称
数量
装备所需要零(部)件
序号
作业内容
工艺装备

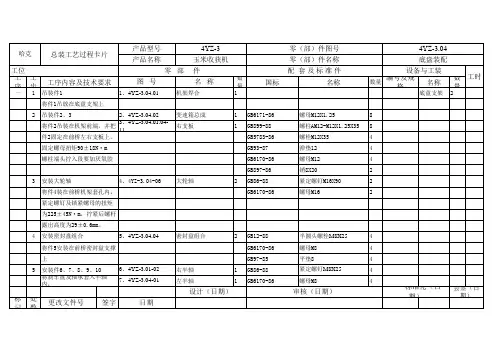

三行机总装装配工艺卡片

三行机总装装配工艺卡片

4YZ-3.04 底盘装配 设备与工装
工时 数量 编号及规格 名称 数量
2 1 1 1 1 1 1
标记 处数 更改文件号 签字
日期
设计(日期)
审核(日期)
标准化(日期)会签(日期)
哈克 工位
总装工艺过程卡片
产品型号 产品名称
零部
4YZ-3 玉米收获机 件
工序 工步 工序内容及技术要求
图号
名称
数量
国标
GB5783-86
动轮毂上。
GB93-87
螺柱端头拧入段要加厌氧胶
GB/T297-94
设计(日期)
标记 处数 更改文件号 签字
日期
零(部)件图号
4YZ-3.04
零(部)件名称
底盘装配
配 套及标准件 名称
设备与工装 工时
数量 编号及规格 名称 数量
半圆头螺栓M12X55
8
螺母M12
8
弹垫12
8
平垫12
40mm。固定导向轮的M16螺母
扭矩为225±45N·m。
产品型号 产品名称
零部 图号
4YZ-3 玉米收获机 件
名称
数量
国标
GB97-85
GB882-88
GB97-85
GB91-94
GB6179-86
GB91-94
JB7940-88
零(部)件图号 零(部)件名称 配 套及标准件
名称
平垫12 销轴B14X85 平垫14 开口销4X22 螺母M16 开口销4X35 油杯M6X1
工时 数量 编号及规格 名称 数量
4 8 4 4
4 4 4 4 4 4 4
标记 处数 更改文件号 签字

机床装配工艺规程卡

机床装配工艺规程卡

2 — 3安装方法及要求3.1 刮研Y向丝母座以Y向丝母座朝上将滑鞍吊落在有保护的地面上。

翻转时:调整12;J51-1(4件)的各自厚度,使吊钩拉紧每件M12;J29-3的环首后,各吊环螺钉肩面、垫圈、滑鞍三者紧固靠严后无松扣趋势。

丝母座内装套、芯轴,检验丝杠旋转轴心线与Y向导轨面平行度≤0.01(正、侧两个方向)。

不合时刮研丝母座端面至要求。

检查结果记录操作者检查员年月日检查项目调整丝母座轴线与Y向导轨面平行要求值≤0.01实测值等高等侧把横梁翻转,导轨面朝上吊落在四块地脚垫铁上。

调整地脚垫铁,检验丝杠旋转轴心线与横梁导轨面平。

不合时配磨调整垫或刮研轴承座或电检测电机座一端芯轴与丝母座芯轴等高、等侧≤0.1(以导轨面为准)。

拆下滑鞍,检测。

调整合格后,钻铰锥销孔2×2-φ12装销定位,轴向年月日电机座与丝母座、轴承定位销座等高(安装滑鞍后)最大轴向留量10≤0.13 — 7安装方法及要求检测方法:(1)检测主轴箱导轨面(Z向)与X向垂直:在横梁正向放置调平器,上面放方规,用表检测并调整横梁与立柱接合面同方规侧面平行≤0.01,然后在主轴箱导轨上吸表并推动主轴箱检测与方规顶面平行≤0.01。

(2)检测主轴箱导轨面(Z向)与Y向垂直:将方规平放,推动滑鞍来调整与方规侧面的平行≤0.01,然后将表吸在主轴箱上按图示检测平行度≤0.01。

检查结果记录操作者检查员年月日检查项目滑鞍侧导轨面与横梁基准导轨面垂直度滑鞍侧导轨面与横梁基准导轨面垂直度要求值≤0.01 ≤0.01实测值4 — 6。

机械装配工艺过程卡片

机械装配工艺过程卡片

下面资料为赠送的地产广告语不需要的下载后可以编辑删除就可以,谢谢选择,祝您工作顺利,生活愉快!地产广告语1、让世界向往的故乡2、某沿河楼盘:生活,在水岸停泊3、一江春水一种人生4、某钱塘江边楼盘:面对潮流经典依旧5、海景房:站在家里,海是美景;站在海上,家是美景6、以山水为卖点的楼盘:山水是真正的不动产7、某城区的山腰上的楼盘:凌驾尊贵俯瞰繁华8、某地势较高的楼盘:高人,只住有高度的房子9、某学区房:不要让孩子输在起跑线上10、尾盘:最后,最珍贵11、回家就是度假的生活12、生命就该浪费在美好的事情上我们造城——2、我的工作就是享受生活——3、我家的客厅,就是我的生活名片——4、在自己的阳台看上海的未来——5、公园不在我家里我家住在公园里——6、这里的花园没有四季——7、***,装饰城市的风景——8、***,我把天空搬回家——9、房在林中,人在树下——10、生活,就是居住在别人的爱慕里——11、到〖星河湾〗看看好房子的标准——12、好生活在〖珠江〗——13、爱家的男人住〖百合〗城市岸泊:城市的岸泊,生活的小镇生活之美不缺少,在于发现情趣不在于奢华,在于精彩生活有了美感才值得思考……玫瑰庄园:山地生态,健康人生卓越地段,超大社区一种完整且完善的环境,像原生一样和谐原生景象自然天成人本理念精品建筑知名物业智能安防诚信为本实力铸造比华利山庄:海岸生活——引领世界的生活方式海岸生活——22公里的奢华海岸生活——高尚人生的序曲海岸生活——人与自然的融合苹果二十二院街:人文自然现代铺的蔓伸荣和山水美地:让世界向往的故乡香港时代:时代精英开拓未来领衔建筑,彰显尊贵绿地崴廉公寓:金桥40万平方米德国音乐艺术生活汇都国际:昆明都心,城市引擎财富之都风情之都梦幻之都文化之都商贸之都西部首座巨型商业之城颠峰商圈的原动力,缔造西部财富新领地新江湾城:绿色生态港国际智慧城新江湾城,一座承载上海新梦想的城区上海城投,全心以赴建设知识型,生态型花园城区风和日丽:入住准现楼,升值在望湾区大户,空中花园大格局下的西海岸市中心:市中心少数人的专属颠峰珍贵市中心的稀世名宅正中心城市颠峰领地颠峰勾勒稀世名宅繁华不落幕的居家风景地利皇者尽得先机稀世经典180席阳光国际公寓:阳光金桥来自纽约的生活蓝本钟宅湾:海峡西岸生态人居休闲商务区汇聚国际财富与人居梦想的绝版宝地二十一世纪是城市的世纪,二十一世纪也是海洋的世纪谁控制了海洋,谁就控制了一切站在蓝色海岸的前沿,开启一个新的地产时代东南门户海湾之心海峡西岸生态人居休闲商务区让所有财富的目光聚集钟宅湾,这里每一天都在创造历史上海A座(科维大厦):创富人生的黄金眼掘金上海!创富人生!远东大厦:花小公司的钱,做大公司的事未来城:无可挑战的优势无可限量的空间绿地集团:居住问题的答疑者,舒适生活的提案人茶马驿栈:精明置业时机享受附加值财富最大化雪山下的世外桃源茶马古道上千年清泉之乡金地格林春岸:城市精英的梦想家园繁华与宁静共存,阔绰身份不显自露建筑覆盖率仅20%,令视野更为广阔占据最佳景观位置,用高度提炼生活完美演绎自然精髓,谱写古城新篇章创新房型推陈出新,阔气空间彰显不凡365天的贴身护卫,阔度管理以您为尊金地格林小城:心没有界限,身没有界限春光永驻童话之城我的家,我的天下东渡国际:梦想建筑,建筑梦想齐鲁置业:传承经典,创新生活比天空更宽广的是人的思想创新远见生活嘉德中央公园:一群绝不妥协的居住理想家完成一座改变你对住宅想象的超越作品极至的资源整合丰富住家的生活内涵苛求的建造细节提升住家的生活品质地段优势,就是永恒价值优势设计优势,就是生活质量优势景观优势,就是生命健康优势管理优势,就是生活品味优势空中华尔兹:自然而来的气质,华尔兹的生活等级享受,没有不可逾越的极限所谓完美的习惯,是舒适空间的心情定格!临江花园:经典生活品质风景中的舞台美林别墅:源欧美经典纯自然空间住原味别墅赏园林艺术淡雅怡景温馨自然钱江时代:核心时代,核心生活核心位置创意空间优雅规划人文景观财富未来城市精神,自然风景,渗透私人空间泰达时尚广场:是球场更是剧场城市经济活力源时尚天津水舞中国未来都会休闲之居创意时尚天天嘉年华健康快乐新境界商旅新天地缔造好生意城市运营战略联盟,参与协作,多方共赢华龙碧水豪园:浪漫一次,相守一生东方莱茵:品鉴品位宜家宜人建筑一道贵族色彩品鉴一方美学空间品位一份怡然自得荡漾一股生命活力坐拥一处旺地静宅体会一种尊崇感受常青花园(新康苑):新康苑生活感受凌驾常规大非凡生活领域成功人士的生活礼遇拥有与自己身份地位相等的花园社区在属于自己的宴会餐厅里会宾邀朋只与自己品味爱好相同的成功人士为邻孩子的起步就与优越同步酒店式物管礼遇拥有[一屋两公园前后是氧吧]的美极环境水木清华:住在你心里福星惠誉(金色华府):金色华府,市府街才智名门——释放生命的金色魅力真正了解一个人,要看他的朋友,看他的对手。

立式数控加工中心的加工前工艺准备和装夹技术

立式数控加工中心的加工前工艺准备和装夹技术

立式数控加工中心的加工前工艺准备和装夹技术立式数控加工中心是一种高效率、高精度的加工设备,被广泛应用于各种行业,如航空航天、汽车制造、模具加工等领域。

在进行加工之前,对加工前的工艺准备和装夹技术进行合理规划和准备是至关重要的。

本文将介绍立式数控加工中心的加工前工艺准备和装夹技术的相关内容。

一、加工前工艺准备1. 零件加工图纸的分析和理解在进行加工前,需要仔细分析和理解零件的加工图纸。

对于图纸中的尺寸、形状、位置公差等要求应有清晰的认识,并确保能够满足这些要求。

同时,需要理解工艺流程,包括零件的先进程、工序安排等。

2. 制定加工工艺路线和工艺卡根据加工图纸的要求,制定合理的加工工艺路线和工艺卡。

其中,加工工艺路线包括切削刀具的选用、切削参数的设定、刀具路径的规划等内容;而工艺卡则包括每个工序的具体加工要求,如工序号、工艺步骤、切削参数、切削工具等。

3. 设计和选择夹具夹具的设计和选择对于立式数控加工中心的加工效果至关重要。

在设计夹具时,需要考虑夹紧力的大小、夹持位置的合理性、夹紧稳定性以及对工件表面的损伤程度等因素。

同时,在选择夹具时,应根据零件的特点和加工要求,选用适当的夹具类型,如平口夹具、狭缝夹具、万向钳等。

4. 确定刀具的选用和刀具设定刀具的选用和设定直接影响到加工效果和加工质量。

针对不同类型的切削加工,需要选择适当的刀具类型,如立铣刀、铣铰刀、钻孔刀、倒角刀等。

同时,还需要设定合理的切削参数,如进给速度、主轴转速、切削深度等。

5. 预处理和质量检查在进行加工前,需要对工件进行必要的预处理。

包括去除焊渣、氧化皮,进行表面处理等。

此外,还需要进行质量检查,如擦拭、量尺寸、检查表面粗糙度等。

二、装夹技术1. 夹具的选择及布置夹具的选择需要根据零件的形状和特点来进行。

常见的夹具类型有:平行口夹具、狭缝夹具、万向钳等。

选择合适的夹具可以保证工件在加工过程中的稳定性和精度。

同时,夹具的布置也需要注意,保证工件在夹具中的位置准确,并避免相互干涉。

立式加工中心机床进给系统的装配方法

立式加工中心机床进给系统的装配方法

立式加工中心机床进给系统的装配方法【摘要】数控机床的进给系统是数字控制的直接对象,不论点位控制还是轮廓控制,被加工工件的最后坐标精度和轮廓精度都受到进给系统的传动精度、灵敏性和稳定性的影响。

而滚珠丝杠和直线导轨的正确安装对进给系统的传动精度、灵敏性和稳定性起到非常重要的作用。

【关键词】滚珠丝杠;直线导轨0.引言随着我国制造业的飞速发展,数控机床制造技术也在不断地发展,同时对数控机床的各项性能提出了越来越高的要求。

这就要求我们对机床的安装与调试的方法提出了更高的要求。

数控机床进给系统的装配精度对机床的整个精度起着非常重要的作用。

我将对立式加工中心进给系统中某一型号机床以x轴为例对滚珠丝杠和直线导轨的安装调试及精度检验做详细的介绍。

1.x轴滚珠丝杠的安装方法1.1检验x轴丝母座精度(1)清理丝母座端面,用油石及洗油清理丝母座端面,螺纹孔并用抹布擦拭干净,保证丝母座端面,螺纹孔无毛刺,油漆。

(2)在工作台丝母座孔安装专用检棒,将千分表架在弯板上,弯板放在工装滑块上,表针打在检棒正向,推动工装滑块,检测检棒两端正向精度,两端千分表读数差不得大于0.01mm将千分表架吸附在工装滑块上,表针打在检棒侧向,推动工装滑块检测检棒两端侧向精度,两端千分表读数差不得大于0.01mm,如果精度达不到要求,拆下检棒,根据千分表读数,刮研丝母座端面。

1.2检测x轴丝母座与轴承座同轴度(1)用螺钉将调整垫、轴承座依次安装到滑座上,并且安装轴承座检棒。

(2)检测轴承座检棒与x轴平行,将千分表架在弯板上,弯板放在工装滑块上,表针打在轴承座检棒正向,推动工装滑块,检测检棒两端正向精度。

轴承座检棒正向精度不大于0.01mm,当轴承座检棒正向精度不合时,将轴承座拆卸下来,根据千分表读数,刮研轴承座端面。

(3)检测丝母座与轴承座同轴度,将千分表架在弯板上,弯板放在工装滑块上,表针打在中间棒正向,沿y轴方向推动弯板,推动工装滑块,以同样方式检测轴承座检棒正向精度,丝母座与轴承座同轴度误差不大于0.01mm 。

立式加工中心机型装配过程卡

立式加工中心机型装配过程卡

数控机床装调过程检查卡产品型号:TOM 850A 加工中心产品编号: ________________________ 用户: __________________________ 项目负责人: ____________________ 项目实施人: _______________________ 检验: ____________________________期:年月日〜年月日说明:1. 本检查卡应挂在机床上,为控制机床装配调试质量之用,主要由各操作人员记录。

施工中有与要求不符的项目则停止施工,并向生产技术部汇报。

2. 所有项目都应如实填写,不许空白,有数据反映的请填写实测数据,不能用数据反映的请填写检查结果。

3. 本检查卡中检查人的填写由作业组互检时自行填写,检验员的填写由生产技术部负责检验后填写。

4. 本卡填写完毕后交生产技术部存档。

施工过程中必须执行的环节1、非零件加工的情况下(包括空运行),往主轴上装、拆刀柄及机床运行时必须在工作台上垫好大于10mm木板后进行,以免损坏工作台。

注意:每天必备的扫尾工作1.每天施工结束后,清理、清扫工作区;工具、量具、零件等不要放在机床上的任何部位。

2.如机床的导轨防护尚未安装,X、Y、Z三轴导轨用抹布擦干净并均匀抹上清洁的润滑油。

3.工作台面用抹布擦干净并均匀抹上清洁的润滑油,用新的完好的中性纸盖好。

4.工作台、主轴箱、中拖板必须停在各坐标轴中间位置,主轴上不能装有刀具,检具。

5.关闭机床电源和总电源。

6.关闭防护门、窗光机的装卸及清洗1. 机床卸车:2. 机床就位:3. ★检查机床:机床卸车时,操作者应按起重机吊装安全操作规程操作;有冋题需向生产技术部部长汇报4. 机床清理光机的检查1、主轴法兰与箱体联接螺钉应牢靠。

□2、各轴压板螺钉应拧紧。

□3、各轴塞铁上所有相关螺钉,螺帽应拧紧。

□4、丝杆主轴承,辅助轴承安装方向应正确。

□5、丝杆螺母副固定螺丝应拧紧。
