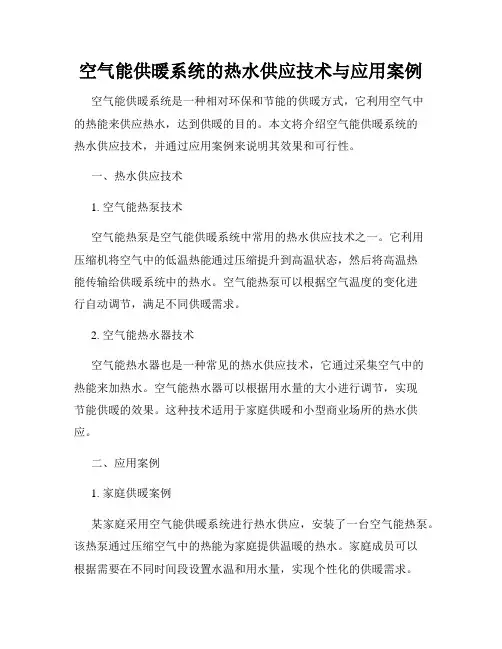

空气能供暖系统的热水供应技术与应用案例

空气能供暖系统的热水供应技术与应用案例空气能供暖系统是一种相对环保和节能的供暖方式,它利用空气中的热能来供应热水,达到供暖的目的。
本文将介绍空气能供暖系统的热水供应技术,并通过应用案例来说明其效果和可行性。
一、热水供应技术1. 空气能热泵技术空气能热泵是空气能供暖系统中常用的热水供应技术之一。
它利用压缩机将空气中的低温热能通过压缩提升到高温状态,然后将高温热能传输给供暖系统中的热水。
空气能热泵可以根据空气温度的变化进行自动调节,满足不同供暖需求。
2. 空气能热水器技术空气能热水器也是一种常见的热水供应技术,它通过采集空气中的热能来加热水。
空气能热水器可以根据用水量的大小进行调节,实现节能供暖的效果。
这种技术适用于家庭供暖和小型商业场所的热水供应。
二、应用案例1. 家庭供暖案例某家庭采用空气能供暖系统进行热水供应,安装了一台空气能热泵。
该热泵通过压缩空气中的热能为家庭提供温暖的热水。
家庭成员可以根据需要在不同时间段设置水温和用水量,实现个性化的供暖需求。
经过实际使用,该家庭发现空气能供暖系统比传统的燃气供暖方式更为节能和环保。
2. 公共场所供暖案例某小型办公楼采用了空气能供暖系统,使用空气能热水器进行热水供应。
热水器根据办公楼的用水量进行智能调节,确保每个办公区域都能得到适宜的供暖。
通过与传统电热水器的对比,办公楼的能耗明显降低,用能成本也有所下降。
同时,空气能供暖系统的安装和维护成本相对较低,为办公楼节省了一定的费用。
三、总结空气能供暖系统的热水供应技术在家庭供暖和公共场所供暖中均有良好的应用案例。
通过空气能热泵和空气能热水器等技术的应用,可以实现节能、环保和个性化的供暖需求。
空气能供暖系统的热水供应技术在未来的供暖领域中具有广阔的发展前景,有助于改善室内环境质量,促进绿色低碳的供暖方式的推广和应用。

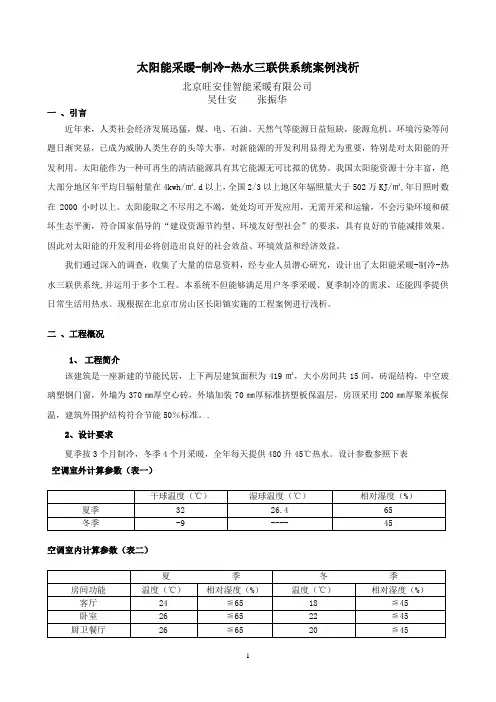

旺安佳太阳能采暖-制冷-热水三联供系统

太阳能采暖-制冷-热水三联供系统案例浅析北京旺安佳智能采暖有限公司吴仕安张振华一、引言近年来,人类社会经济发展迅猛,煤、电、石油、天然气等能源日益短缺,能源危机、环境污染等问题日渐突显,已成为威胁人类生存的头等大事,对新能源的开发利用显得尤为重要,特别是对太阳能的开发利用。
太阳能作为一种可再生的清洁能源具有其它能源无可比拟的优势。
我国太阳能资源十分丰富,绝大部分地区年平均日辐射量在4kwh/㎡.d以上,全国2/3以上地区年辐照量大于502万KJ/㎡,年日照时数在2000小时以上。
太阳能取之不尽用之不竭,处处均可开发应用,无需开采和运输,不会污染环境和破坏生态平衡,符合国家倡导的“建设资源节约型、环境友好型社会”的要求,具有良好的节能减排效果。
因此对太阳能的开发利用必将创造出良好的社会效益、环境效益和经济效益。
我们通过深入的调查,收集了大量的信息资料,经专业人员潜心研究,设计出了太阳能采暖-制冷-热水三联供系统,并运用于多个工程。
本系统不但能够满足用户冬季采暖、夏季制冷的需求,还能四季提供日常生活用热水。
现根据在北京市房山区长阳镇实施的工程案例进行浅析。
二、工程概况1、工程简介该建筑是一座新建的节能民居,上下两层建筑面积为419㎡,大小房间共15间,砖混结构,中空玻璃塑钢门窗,外墙为370㎜厚空心砖,外墙加装70㎜厚标准挤塑板保温层,房顶采用200㎜厚聚苯板保温,建筑外围护结构符合节能50%标准。
.2、设计要求夏季按3个月制冷,冬季4个月采暖,全年每天提供480升45℃热水。
设计参数参照下表空调室外计算参数(表一)干球温度(℃)湿球温度(℃)相对湿度(%)夏季32 26.4 65冬季-9 ---- 45空调室内计算参数(表二)夏季冬季房间功能温度(℃)相对湿度(%)温度(℃)相对湿度(%)客厅24 ≦65 18 ≦45卧室26 ≦65 22 ≦45 厨卫餐厅26 ≦65 20 ≦45太阳能计算参数(表三)北京地区北纬39° 48′,东经116° 28′.月份 1 2 3 4 5 6 T -4.6 -2.2 4.5 13.1 19.8 24.0H 15.081 17.141 19.155 18.714 20.175 18.672月份7 8 9 10 11 12 T 25.8 24.4 19.4 12.4 4.1 -2.7H 16.215 16.430 18.686 17.510 15.112 13.709T——月平均室外温度℃;H——等纬度角太阳月平均日辐射量(MJ/㎡d)。
空气能三联供方案

空气能三联供方案1. 引言空气能三联供是一种利用空气能热泵系统进行取暖、制冷和热水供应的方案。
该方案具有高效能、环保节能等优点,逐渐成为现代建筑的热工系统首选方案。
本文将探讨空气能三联供的原理、设计要点和应用案例。
2. 空气能热泵系统原理空气能热泵系统是利用空气热能进行暖、冷、热水供应的系统。
其工作原理基于热泵循环,包括蒸发器、压缩机、冷凝器和节流装置等组件。
工作过程中,空气中的热能被吸收转化为冷媒的蒸发潜热,通过压缩机的压缩工作蒸发潜热被提高,然后通过冷凝器释放出来,实现热量的传递。
3. 空气能三联供方案设计要点3.1 系统整体设计空气能三联供方案的整体设计需要考虑以下几个方面:•设备选择:选择适合空气能三联供的空气热泵系统设备,包括蒸发器、压缩机、冷凝器等组件。
•管道设计:合理设计冷热媒介流体的管道布局,保证流体的顺畅传输和系统的高效运行。
•控制系统设计:设计智能化控制系统,根据室内外温度和需求,调整热泵系统的工作状态,提高系统的能效。
3.2 空气能热水供应空气能热泵系统可以通过合理设计,实现热水的供应。
具体包括: - 室内热水供应:通过热水管路连接热泵系统和用户的热水设备,实现热水的供应,满足用户的日常生活需求。
- 室外热水供应:通过集中供热系统,将热泵系统的热水集中供应给多个用户,提高能源利用效率。
3.3 空气能采暖与制冷空气能热泵系统不仅可用于取暖,还可用于制冷。
具体包括: - 室内采暖:通过热泵系统将空气的热能转化为热水或热风,通过管路连接采暖设备,实现室内空间的供暖。
- 室内制冷:通过调整热泵系统的工作状态,使其在夏季将热能从室内转移至室外,实现室内空间的制冷。
4. 空气能三联供方案应用案例4.1 住宅小区在住宅小区中,空气能三联供方案可以实现多个住户的热水供应和采暖需求。
通过集中供热系统,将一个空气能热泵系统连接多个住户的热水设备和采暖设备,形成一个整体供热系统,提高能源利用效率。
“制冷、制热、卫生热水”型空气源热泵系统及分析

“制冷、制热、卫生热水”型空气源热泵系统及分析摘要:本文结合实际提出一种小型中央空调用“制冷、制热、卫生热水”型空气源热泵系统,能够利用空调部分冷凝热提供生活用卫生热水。
该系统可与家用中央热水系统连接。
本文也论述了系统各部件的设计修正,并对该系统进行了全年运行分析。
关键词:小型中央空调热泵热水热回收0前言在全世界共同面临越来越升温的能源危机面前,我国作为耗能大国,能量利用率仍然不高,但是随着国家各种政策激励、法规限制、奖励机制的促进,人们对节能越来越关注。
在能源收支平衡中,热损失占很大一部分,空调系统中的冷凝热属于低温余热,利用方便而且从焓平衡角度来看,热损失也不大。
在我国,中央空调在运行时产生大量的冷凝热,白白排放至大气环境中,造成可用能量的损失。
同时采用中央空调的酒店、宾馆全年需要提供热水,一般采用蒸汽供热水,由于冬高夏低的热水需求量,按照冬季热水需求设计的锅炉在夏季常常处于低负荷运行。
如能够回收冷凝热产生卫生热水,满足夏季热水需求,在冬季分担锅炉供热量,降低能耗,将是一条变废为宝的节能途径。
1系统1.1不带热回收的风冷冷热水机组制冷循环图1用全封闭往复式压缩机地风冷热泵机组lgp-h图由图1,2~5点的过程为整个冷凝过程,其中2~3点是制冷剂的过热段放显热,3~4点制冷剂放潜热,4~5点是过冷段放显热过程。
在制冷工况下运行,4℃蒸发,49℃冷凝,5℃吸气过热,5℃节流过冷,冷凝热可达制冷量的1.15~1.3倍。
等熵时,压缩机排气口t2s为70℃左右,实际中,压缩机排气过热,t2可达到83℃左右,有可能提供55~65℃的生活热水。
以R22为例,单位制冷剂可回收的低温余热为2-3段的热量,占冷凝热的17%左右,剩余的液相可冷凝的热量仍大于6-1可蒸发的热量,故即使有部分热量被回收后,在冬季仍可以满足设计的热负荷。
1.2带热回收的风冷冷热水机组1.2.1本热回收机组的装置示意图:1.压缩机9.热力膨胀阀17.除垢装置2.电磁三通阀10.单向阀18.水压传感器3.热回收换热器11.单向阀19.空调出水温度传感器4.电磁四通阀12.单向阀20.出水管5.空气侧换热器13.热力膨胀阀的感温包21.进水管6.风机14.气液分离器22.生活热水出水管7.单向阀15.空调水泵23.自来水进水管8.高压贮液器16.水侧换热器图2热回收机组装置示意图制冷剂循环回路:压缩机1的排气口依次连接四通阀4,空气侧换热器5,单向阀7,高压贮液器8,热力膨胀阀9,单向阀11,水侧换热器16,四通阀4,气液分离器14,再返回压缩机1的吸气口,在单向阀11出口与单向阀7的出口之间设置单向阀12,热膨胀阀9的感温包13安装在四通阀4与气液分离器14之间的连接管路上;1.2.2本热回收机组的特征(1)在该空调装置的压缩机的排气口与四通阀入口之间设置一个热回收换热器,该压缩机的排气管与热回收换热器内部的制冷剂通道的入口相连,该热回收换热器的出口与四通阀的入口相连,生活热水通道的进出口分别与生活热水进水管和热回收换热器水通道的入口相连。
空气源热泵三联供方案

空气源热泵三联供工程1.三联供的分类这里所说的三联供是可以提供空调、地暖和热水三种功能的热泵机组。
也称为三联供热泵、三联供空调、冷暖热水三联供、空调地暖热水三联供、空调热水三联供、热水空调三联供、空调地暖热水三用机、空调热水机、空调热水一体机、冷气热水机、空调热水器、三合一热泵等等,从中央空调角度来看,三联供又被称为全热回收型中央空调。
按照热源的来源不同,三联供分为空气源热泵三联供和地源热泵三联供。
其中地源的产品又被称为水源热泵三联供、三联供地源热泵等,空气源热泵三联供也被称为空气能三联供、空气源空调热水机、空气源热泵三用机、等等。
从用途上来分类,空气源热泵三联供分为家用空气能三联供和商用空气能三联供。
也称为家用空调热水器和商用空调热水器。
2.空气源热泵三联供的工作原理(1)单独制热水时:热水换热器配套的循环水泵工作,空调换热器的循环水泵不工作,翅片换热器的风机工作,压缩机运行后工质在热水换热器中放热,在翅片换热器中吸热,形成制热水过程。
(2)制热水兼制冷时:热水换热器配套循环水泵工作,空调换热器的循环水泵工作,翅片换热器的风机不工作,压缩机运行后工质在热水换热器中放热,在空调换热器中吸热,形成制冷兼制热水过程。
(3)单独制冷时:热水换热器的循环水泵不工作,空调换热器的循环水泵工作,翅片换热器的风机工作,压缩机运行后工质在翅片换热器中放热,在空调换热器中吸热,形成制冷过程。
(4)单独制热时:热水换热器的循环水泵不工作,空调换热器的循环水泵工作,翅片换热器的风机工作,压缩机运行后工质在翅片换热器中吸收热能,在空调换热器中放出热能,形成制热过程。
空调热水三联供系统示意图其中空调换热器在夏季作为制冷换热器,在冬季作为地暖换热器,为了配合不同水管路的流向,空调换热器水管路上需要有阀门来切换。
3.空气源热泵三联供系统组成与运行过程对于客户而言,除了知晓三联供主机之外,还需要知道三联供系统的整体构造和运行过程。
冷暖热三联供热泵系统简介

冷暖热三联供热泵系统简介大家都知道,“制冷”并不仅仅是一个简单的降温过程,与自然冷却相比,“制冷”的过程实际上是通过消耗一定的外界能量(如电能、热能、太阳能等),把热量从“低温热源”转移到“高温热源”的过程。
因此,通过“制冷”把载冷剂的温度降低的同时,加上外功转化的热量,必然会产生比冷量更大的热量。
目前绝大部分的空调设计,这部分热量不但没有利用,还要消耗水泵及风机动力,把热量通过冷凝器由冷却介质(水、空气等)带走。
我们如果能够把这部分热量利用起来,则可以实现单向能耗,双向输出,大大提高制冷机组的能源利用率,还可以节约冷却系统的能耗。
一、热回收原理因此,基于以上系统能源再利用的出发点考虑,冷暖热三联供热泵系统(又名:热水型空调),取得了很好的节能效果。
其系统原理图及相关工作原理如下:依上图所示,夏季制冷时整个三联供系统依照⑤→①→④→③→⑨→⑧→⑦→②→⑥→⑤的运行方式,制冷剂由于不断的吸收室内空气中的热量,由液体蒸发为低温低压的气体,通过压缩作用使得该气体变成高温高压,释放出来的热量经热交换器后被冷水吸收加热,由于水的比容远大于空气,因此采用该可以提高冷凝系统的效率又达到加热冷水的目的。
在其他季节,由于室内不需要制冷,整个系统采用⑤→①→④→②→⑨→⑧→⑦→③→⑥→⑤的运行方式,热交换器由室内改为室外,使系统将室外空气中的热量搬运到室内和热水系统中,从而达到制热(或供暖)的目标。
①热水换热器 ④四通电磁阀 ⑦节流装置②室内换热器(室内机组) ⑤压缩机 ⑧干燥过滤器 ③室外换热器(室外机组)⑥气液分离器 ⑨储液罐三联供热泵原理图二、节能特性根据能量守恒定律:三联供系统中Q放=Q吸+Q压。
机组制热效率即能效比(COP)一般在200%-600%范围之间平均可达300%(受环境状况影响),而普通电热水设备制热效率最高只有95%,燃气、燃油热水设备制热效率不大于75%。
三联供系统是运用热泵工作原理进行制热,与普通空调制冷的原理正好相反。
空气源热泵二联供与三联供的工作原理区别

空气源热泵二联供与三联供的工作原理区别空气能热泵两联供是使用一套空气源热泵系统,提供热水、采暖或者提供采暖、制冷两种功能,所以空气源两联供是地暖空调一体机或地暖热水一体机的统称,而空气源三联供就是空调+地暖+热水一体机。
根据其运行过程来看看空气源二联供与三联供的工作原理区别。
“制冷”并不仅仅是一个简单的降温过程,与自然冷却相比,“制冷”的过程实际上是通过消耗一定的外界能量(如电能、热能、太阳能等),把热量从“低温热源”转移到“高温热源”的过程。
因此,通过“制冷”把载冷剂的温度降低的同时,加上外功转化的热量,必然会产生比冷量更大的热量。
目前绝大部分的空调设计,这部分热量不但没有利用,还要消耗水泵及风机动力,把热量通过冷凝器由冷却介质(水、空气等)带走。
我们如果能够把这部分热量利用起来,则可以实现单向能耗,双向输出,大大提高制冷机组的能源利用率,还可以节约冷却系统的能耗。
空气源三联供热泵系统(又名:热水型空调),其系统原理图及相关工作原理如下:三联供热泵原理图:①热水换热器;②室内换热器(室内机组);③室外换热器(室外机组);④四通电磁阀;⑤压缩机;⑥气液分离器;⑦节流装置;⑧干燥过滤器;⑨储液罐。
依上图所示,夏季制冷时整个三联供系统依照:⑤→①→④→③→⑨→⑧→⑦→②→⑥→⑤的运行方式,制冷剂由于不断的吸收室内空气中的热量,由液体蒸发为低温低压的气体,通过压缩作用使得该气体变成高温高压,释放出来的热量经热交换器后被冷水吸收加热,由于水的比容远大于空气,因此采用该可以提高冷凝系统的效率又达到加热冷水的目的。
在其他季节,由于室内不需要制冷,整个系统采用⑤→①→④→②→⑨→⑧→⑦→③→⑥→⑤的运行方式,热交换器由室内改为室外,使系统将室外空气中的热量搬运到室内和热水系统中,从而达到制热(或供暖)的目标。
太阳能采暖-制冷-热水三联供系统案例浅析共5页word资料

太阳能采暖-制冷-热水三联供系统案例浅析北京旺安佳智能采暖有限公司吴仕安张振华一、引言近年来,人类社会经济发展迅猛,煤、电、石油、天然气等能源日益短缺,能源危机、环境污染等问题日渐突显,已成为威胁人类生存的头等大事,对新能源的开发利用显得尤为重要,特别是对太阳能的开发利用。
太阳能作为一种可再生的清洁能源具有其它能源无可比拟的优势。
我国太阳能资源十分丰富,绝大部分地区年平均日辐射量在4kwh/㎡.d以上,全国2/3以上地区年辐照量大于502万KJ/㎡,年日照时数在2000小时以上。
太阳能取之不尽用之不竭,处处均可开发应用,无需开采和运输,不会污染环境和破坏生态平衡,符合国家倡导的“建设资源节约型、环境友好型社会”的要求,具有良好的节能减排效果。
因此对太阳能的开发利用必将创造出良好的社会效益、环境效益和经济效益。
我们通过深入的调查,收集了大量的信息资料,经专业人员潜心研究,设计出了太阳能采暖-制冷-热水三联供系统,并运用于多个工程。
本系统不但能够满足用户冬季采暖、夏季制冷的需求,还能四季提供日常生活用热水。
现根据在北京市房山区长阳镇实施的工程案例进行浅析。
二、工程概况1、工程简介该建筑是一座新建的节能民居,上下两层建筑面积为419㎡,大小房间共15间,砖混结构,中空玻璃塑钢门窗,外墙为370㎜厚空心砖,外墙加装70㎜厚标准挤塑板保温层,房顶采用200㎜厚聚苯板保温,建筑外围护结构符合节能50%标准。
.2、设计要求夏季按3个月制冷,冬季4个月采暖,全年每天提供480升45℃热水。
设计参数参照下表空调室外计算参数(表一)干球温度(℃)湿球温度(℃)相对湿度(%)夏季32 26.4 65冬季-9 ---- 45空调室内计算参数(表二)夏季冬季房间功能温度(℃)相对湿度(%)温度(℃)相对湿度(%)客厅24 ≦65 18 ≦45卧室26 ≦65 22 ≦45 厨卫餐厅26 ≦65 20 ≦45太阳能计算参数(表三)北京地区北纬39° 48′,东经116° 28′.月份 1 2 3 4 5 6T -4.6 -2.2 4.5 13.1 19.8 24.0H 15.081 17.141 19.155 18.714 20.175 18.672月份7 8 9 10 11 12T 25.8 24.4 19.4 12.4 4.1 -2.7H 16.215 16.430 18.686 17.510 15.112 13.709T——月平均室外温度℃;H——等纬度角太阳月平均日辐射量(MJ/㎡d)。
风冷热泵一机三用的应用及案例

风冷热泵一机三用的应用及案例简介:根据风冷热泵一机三用机组运行节能特点,提出几种比较实用的中央空调设计方案。
并从经济性、能耗、环保等的影响进行比较分析。
关键字:一机三用热回收方案比较初投资运行管理费用节能环保1 引言近年来,随着我国能源的紧缺,特别是供电的严重不足,导致很多地区尤其是南方大部分地区不得不拉闸限制用电,节能技术的应用已经到了迫不急待的地步了。
2005年2月23日国家建设部发布关于进一步做好建筑业10项新技术推广应用的通知,对建筑能耗提出了更高的要求。
而在建筑能耗中,空调的能耗约占了整个建筑物60%以上,如能将空调的能耗降低,对节约能源将会是一件大事。
2 风冷热泵一机三用机组简介风冷热泵一机三用即是一台风冷热泵在夏季能同时进行制冷和提供生活热水,在冬季能同时进行供暖和提供生活热水的设备。
其工作原理就是采用热回收技术,在夏季通过回收压缩机高温排气的热量制成生活热水,达到冷热联供,充分利用余热,大大提高机组效率;冬季切换为热泵模式运行,吸收大气热能通过热泵循环制成采暖和生活热水,从而实现制冷、采暖、生活热水一机三用。
风冷热泵一机三具有如下特点:2.1空调系统冷热源合一,且置于建筑物屋面,不需要设专门的冷冻机房、锅炉房,也省去了烟囱和冷却水管道所占有的建筑空间。
对于寸土寸金的城市繁华地段的建筑,或无条件设锅炉房的建筑,空气源热泵冷热水机组无疑是一个比较合适的选择。
2.2无冷却水系统,无冷却水系统动力消耗,无冷却水损耗。
空调系统如采用水冷式冷水机组,自来水的损失不仅有蒸发损失、漂水损失、还有排污损失、冬季防冻排水损失,夏季启用时的系统冲洗损失,化学清洗稀释损失等等,所有这些损失总和约折合冷却水循环水量的2―5%,根据不同性质的冷水机组,折合单位制冷量的损耗量为2-4T/h100RT,这是一个可观的数量。
2.3由于无锅炉、无冷却塔,因而无相应的燃料供应系统,无烟气,无冷却水,消除了锅炉房最有可能存在安全隐患,另外,冷却水污染形成的军团菌感染的病例已有不少报导,因此,从安全卫生的角度,空气源热泵具有明显优势。
水环热泵_空气源热泵_热泵型热水机组复合空调系统的工程应用实例分析

42 No.3/2008 总 第121期 第29卷
工程设计
制 冷 空 调 Refrigeration Air Conditioning
& Electric Power Machinery 与电力机械
从而达到制冷和供暖的目的, 由于系统内的热泵机组 回收来加热生活热水, 不但可以减少冷凝热对环境造
都是通过同一水环路并联在一起的, 冷热量在水环上 成的污染, 而且还可以节省不少的能源。三联供系统
水环热泵空调系统是指水/空气热泵机组的一种 应用方式, 即用水环路将多个水/空气热泵机组并联在 一起, 形成一个封闭环路[2]。典型的水环热泵空调系统 由三部分组成: 1) 室内水/空气热泵机组; 2) 水循环环 路; 3) 辅助设备( 如冷却塔、加热设备、蓄热装置等) [3]。
水环热泵空调系统的基本工作原理是: 制冷时从 室内吸取热量通过水环热泵机组传递给循环水; 制热 时从循环水中吸取热量通过热泵机组向室内送热风,
Hale Waihona Puke 供应生活热水。2.3.2 高效节能, 设备能效高
( 1) 普通水冷空调机单机能效比 EER 高达 4.5 ̄
5.0, 而最新开发的高能效水冷空调机单机能效比 EER
大于 5.0。
( 2) 热水设备( 水- 水 高 温 热 泵) 在 夏 天 运 行 时 能
效高达 6.0 ̄6.5; 在冬天运行时能效达
到 5.5 ̄5.8。
20 世纪 80 年代初, 我国在一些外商投资的建筑 中采用了水环热泵空调系统。时至今日, 水环热泵空调 系统在我国的应用已经有了不小的普及。90 年代水环 热 泵 空 调 系 统 便 在 我 国 得 到 广 泛 的 应 用 。 在 北 京 、上 海 、广 州 、深 圳 、天 津 等 大 城 市 中 一 些 工 程 也 开 始 广 泛 采用水环热泵空调系统[1]。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
超低温空气源热泵采暖—制冷—制热水三联供系统案例浅析一、引言人类社会的迅猛发展,煤、油、气等石化能源的大量使用和过度开采,造成了环境的污染和能源紧缺,环境污染和能源紧缺问题已成为威胁人类生存的头等大事,对清洁能源的开发利用特别是对太阳能空气能的开发利用尤为重要。
近年来一些太阳能热水设备的生产厂家对利用集热管收集太阳光的热能采暖作了一些探讨,但冬季光照时间短、集热管的占地面积太大,设备投资又太大,加之夏季太多的热水又无法利用,很难大面积地推广使用。
太阳能的另一种形式就是空气能。
阳光的热能释放在空气中,空气中就存在着大量的我们不能直接利用的“低品位”的能量,如果我们把它“提取”出来转化成热水进行采暖,它又不需要太阳光的直射,它的安装不受采光面的限制,这种设备就是利用空气能的有效工具——超低温空气源热泵。
这种空气源热泵欧洲多年来用于采暖、制冷、制热水方面。
目前国内众多空调设备公司,近几年长期出口欧洲的基础上,几年来在国内进行了深入的探讨和研究,先后在华北华东华中地区、北京、天津、河北、山东、河南、江苏、浙江安装了百万余台超低温空气源热泵,几年来的运行效果证明它在制冷采暖制热水方面,运行稳定可靠,并且节能环保。
为说明问题,现以北部的北京案例进行分析,《供读者参考》。
二、工程概况1、工程简介该建筑坐落在北京市房山区长阳镇,是2009年建成的节能别墅住宅,上下3层、地下1层,建筑面积为700㎡,一楼办公室面积210㎡,地下室180㎡,二楼住宅,180㎡,三层住宅130㎡。
框架结构、中空玻璃塑钢门窗,外墙250㎜厚节能砖,外墙10厘米苯板保温。
整个建筑采用空气源热泵冷暖机组采暖与空调的形式。
别墅的冬季的使用率100%。
夏季空调使用率70%,生活热水日用水量600L。
室外主机安装照片·三楼卧室照片二楼卧室照片一楼大厅照片一楼餐厅照片2.设计要求北京夏季按90天制冷,冬季122天采暖设计。
设计参数参照下表表一.空调室外计算参数干球温度(℃)相对湿度(%)夏季35.445冬季-1265表二.空调室内计算参数夏季冬季房间功能温度(℃)相对湿度(%)温度(℃)相对湿度(%)大厅264618-2258卧室264618-2258厨卫餐厅275018583.热负荷的设计依据由于北京属于寒冷地区,热泵设计冷热负荷时,以冬季的热负荷为设计依据,在一般的民用住宅当中,只要冬季设计的热负荷满足采暖的需要,这台机器就可以满足夏季的制冷需要。
热负荷是指在最寒冷的条件下,机组提供的热能可以满足建筑物对热能的需求。
热负荷的设计依据主要根据《民用建筑节能设计标准》JGJ26-95在这个标准当中,北京计算采暖期的天数为122天,在这个采暖期当中室外平均气温是-9℃,节能建筑在这个平均气温的条件下的耗能指标是22.8w/㎡(这个耗热指标仅仅是计算采暖期间运行费用的依据,不能作为热负荷的设计依据),节能建筑在-12℃的耗能指标是32.0w/㎡,那么建筑物在一天24小时当中所消耗的热能是768w/㎡。
根据热泵的工作特点,热泵应在10个小时之内连续工作所产生的热能大于建筑物的这个耗热量,因此,热负荷是768/10=76w/h/㎡.4.空气源热泵的选型依据设备选型的依据建筑面积是700平方米,该住宅在-12℃的耗热指标是76*700=53.2kw.超低温空气源热泵在-12℃环境温度下的能效比为1:2(出水温度45℃)。
因此,主机选用20HP超低温空气源热泵一台。
20HP的有关技术参数输入功率制冷量7℃时制热量-9℃时制热量-12℃时制热量-15℃时制热量21kw65kw69kw63kw56kw49kw 备注:制热量是在50℃出水的情况下。
从表中可以看出在环境温度-12℃的情况下,机组的发热量有56kw,可满足本项目的耗热指标(53.2kw)。
因此,可不添加任何辅助加热设备。
5.冬季运行费用的计算依据冬季运行费用的计算依据是《民用建筑节能设计标准》JGJ26-95。
建筑物采暖期每天的平均耗能是32*24=768w/㎡.一个采暖期的耗能是768*122=94kw/㎡*700㎡=65800KW(热量).热泵主机制热量消耗的功率:在环境温度-9℃时,其COP为1:2.2;即:56/2.2=25.45KW/h*10小时*122天=31049KW(输入功率)北京的民用电价是0.6元/kw。
因此,冬季采暖期间的运行费用是31049KW*0.6元=18629元/122天/10小时=15.26元/㎡(建筑面积)。
即:单位1/㎡一个采暖季运行费用为15.26元。
6.系统构成及工作原理集中式分散独立控制系统。
一、二、三楼空调末端安装的是暗装高静压风机盘管夏季制冷;冬季采用地面辐射系统采暖;地下室地面辐射采暖,空气处理机组制冷;生活热水设备3P 低温空气源热泵热水机四季提供生活热水(机组在12℃的情况下制50℃生活热水450升/h)。
安装示意图略6.1热水系统用户的热泵主机安装的是热水优先型,即无论任何季节系统都是优先制热水。
开机后机组先自动进入制热水的模式,开启电动三通阀的热水系统,同时电自动关闭空调系统,循环水在水泵的作用下自动进入保温承压水箱中循环制热水,当保温承压水箱中的水温达到设定的温度时(如45℃),机组自动停止制热水,电动三通阀关闭制热水循环系统,同时开启空调系统,这时热泵产生的冷(夏季)、热(冬季)水进入末端循环制冷(夏季)和采暖(冬季)。
当用户使用热水时,自来水从承压水箱的底部自动补入,当水箱中的水温低于所需要的设定温度时,机组又自动进入制热水的模式运行。
承压保温水箱的作用:a.储存一定量的热水。
b.具备系统的自动排气功能,通过热水口的排放可以排放系统中的气体,以保证系统的正常循环。
c.具备系统的膨胀水箱的作用,机组在任何模式下运行时,这个水箱都起到了缓冲膨胀水箱的作用。
d.辅助电加热,辅助电加热就安装在这个水箱中,当机组冬季发热量不足时,机组就可用自动输出信号启动辅助电加热,以提高系统的制热量。
6.2制冷系统举例说明开机后系统自动进入优先制热水的模式,当保温承压水箱中的水温达到设定温度时,系统自动进入制冷的模式。
各房间自行控制,当房间的温度达到设定的温度时,风机盘管自动停止工作,主机自动检测末端的循环水温自动调整制冷量,以达到节能的目的。
热泵的制冷效果和使用方法与普通的中央空调一致。
末端各个房间的温度都可以由用户自己设定掌握。
6.3采暖系统举例说明热泵的供暖的使用方法与燃气、燃煤、电锅炉的方法一致,它不像空调那样随时使用随时开启,在冬季必须每天都开启一定的时间,以确保室内有足够的温度使室内不结冰,同时在使用时房间能迅速达到需要的温度(否则在房间温度较低的情况下,即使较长时间地启动采暖设备,房间也很难达到所需要的温度)。
开机后系统自动进入优先制热水的模式,当保温承压水箱中的水温达到设定温度时,系统自动进入制热采暖模式。
暖气片安装数量的确定:暖气片是安装在70℃以上的热水采暖的场合的,而超低温空气源热泵的最高出水温度只有50℃,如把暖气片安装在热泵采暖中必须增加暖气片的数量(散热面积),才能保证末端的散热量。
根据计算和实际经验,暖气片的数量至少要增加50%才能满足热泵采暖的需要,如暖气片的数量增加100%就可以使热泵供暖的出水温度降至40℃。
北京的别墅用户的暖气片的数量就比其他设施供暖暖气片的数量增加了50%。
冬季的使用方法:根据气象资料统计,最低气温一般都是在凌晨3-4点的时间段中出现,北京2015年和2017年冬季的最低气温都达到了-19℃,每年-12℃的气温都超过了30天。
热泵机组的最低适用环境温度是-25℃,如果让机组在这个温度之下运行,就超出了它的适用范围并使发热量不足,因此,让热泵在白天气温较高时运行,躲开2-3小时的最低气温段运行,这样不仅可以提高热泵的性能,而且拓展了热泵的使用范围(使用区域)。
这个用户热泵具体的运行时间是:11月上午10点——下午18点12月——1月早7点——晚间22点2月——4月上午10点——下午18点北京12月至1月份是最寒冷的月份,-17℃以下的最低气温也是出现在这两个月份中,晚间在出现-25℃以下的最低气温的时候就启动辅助电加热设备。
上述时间只是热泵设定的工作时间段,并不是热泵每天的连续工作时间段,热泵在这个时间段运行中,当循环水温达到设定的温度时热泵自动停止工作。
用户的室温是:白天18--22℃,晚间22--16℃.2014年11月1日至2014年4月5日热泵运行费用总和是2400元,比理论计算的还要低一些(可能与一楼不常开启热泵有关)。
2017年11月1日至2017年1月20日,热泵运行的总费用是1600元,预计到采暖期结束热泵的运行总费用3000元左右(与理论计算相近)。
三、结论从两年来这个用户的运行实际情况看,超低温空气源热泵在采暖、制冷、制热水方面,系统设计科学合理、设备运行稳定可靠。
超低温空气源热泵应用于采暖、制冷、制热水方面充分体现了它的节能环保的特性。
在制热水方面,它的电消耗是电热水器的1/4,与电热水器相比节能75%。
在采暖方面,它的电消耗是电暖气的1/2.5,即是电采暖费用的40%,与电采暖相比节能260%(北京地区)。
它与燃气锅炉相比,运行费用节省40%(北京地区),同时热泵在运行中的二氧化碳的排放量是零。
北京的用户如果使用燃气锅炉采暖,每个采暖期的二氧化碳排放量大约为10.85吨,热泵的使用寿命大约是20多个采暖期,在设备使用的寿命内,热泵可以至少减少二氧化碳的排放量是570吨。
在制冷方面,它的制冷效果、运行费用与普通的中央空调相似,但普通的中央空调不具备采暖和制热水的功能,从性价比的角度来看,更应该向用户推荐使用超低温空气源热泵。
通过对寒冷地区热泵的使用实际情况分析,可以得出:热泵更适合在寒冷地区和夏热冬冷地区使用,在这些地区使用不仅更加节能,同时充分发挥了热泵的制冷的功能。
多个地区包含了我国10多个省份,整个面积大约占据了我国总面积的1/3。
可以预言,热泵的推广使用将为这些地区人们的采暖制冷的方式增添崭新的内容,将在节能减排利用自然能源方面作出突出的贡献。
山东君盛涵新能源科技有限公司----技术研发部2018年1月。
