基于Mooney-Rivilin本构模型的橡胶弹性层压件仿真方法研究
考虑枕下胶垫超弹性本构的弹性长枕轨道动力仿真
第51卷第7期2020年7月中南大学学报(自然科学版)Journal of Central South University (Science and Technology)V ol.51No.7Jul.2020考虑枕下胶垫超弹性本构的弹性长枕轨道动力仿真王启好，蔡小培，常文浩，赵闻强(北京交通大学土木建筑工程学院，北京，100044)摘要：为揭示枕下胶垫超弹性本构特征对弹性长枕轨道动力响应的影响，基于Mooney-Rivlin 超弹性本构理论，建立车辆−轨道−隧道−土体空间耦合动力学模型，分析车辆荷载作用下轨道−隧道系统的动力响应，与等效刚度法进行对比，并探讨超弹性本构中枕下胶垫的合理硬度。
研究结果表明：基于超弹性本构仿真得到的轨道各位置位移、加速度数据更真实准确；随着枕下胶垫硬度减小，隧道壁加速度有效值减小，但会放大轨枕垂向位移及下部结构75Hz 频段的振动；综合考虑轨道动力响应、振动传递特性及减振效果，建议弹性长枕轨道枕下胶垫的绍尔硬度取52。
关键词：弹性长枕轨道；枕下胶垫；超弹性本构；动力响应；减振效果；合理硬度中图分类号：U213文献标志码：A开放科学(资源服务)标识码(OSID)文章编号：1672-7207（2020）07-2021-07Dynamic simulation of long elastic sleeper track based on hyperelastic constitutive models of ruber cushion under sleeperWANG Qihao,CAI Xiaopei,CHANG Wenhao,ZHAO Wenqiang(School of Civil Engineering,Beijing Jiaotong University,Beijing 100044,China)Abstract:In order to reveal the influence of rubber elastic cushion under the sleeper on the dynamic behaviors of elastic long sleeper track,a 3D coupling dynamic model of vehicle −track −tunnel −soil was established based on Mooney-Rivlin hyperelastic constitutive theory.The dynamic responses of track-tunnel system were analyzed and compared with equivalent stiffness method,and the reasonable Shore hardness of elastic cushion was discussed.The results show that the displacement and acceleration data obtained by the hyperelastic constitutive method are closer to the measured results at different locations of metro track.The effective value of tunnel wall acceleration decreases with the decrease of the hardness of elastic cushion.The maximum of sleeper displacement and low-frequency vibration near 75Hz of the structure below the cushion are amplified.Considering the dynamic behaviors,vibration transmission and reduction,the ruber with about 52Shore hardness is recommended as elastic cushion.Key words:long elastic sleeper track;rubber cushion under sleeper;hyperelastic constitutive law;dynamic responses;vibration reduction;reasonable hardnessDOI:10.11817/j.issn.1672-7207.2020.07.027收稿日期：2019−09−15；修回日期：2019−12−25基金项目(Foundation item)：中央高校基本科研业务费专项资金资助项目(2018JBZ003)；国家自然科学基金资助项目(51778050)(Project(2018JBZ003)supported by Fundamental Research Funds for the Central Universities;Project(51778050)supported by the National Natural Science Foundation of China)通信作者：蔡小培，博士，教授，从事高速铁路、轨道结构及轨道动力学研究；E-mail:**************.cn第51卷中南大学学报(自然科学版)随着城市轨道交通线网密度的增大，大量线路不可避免地穿过住宅、文教等振动敏感区域。
超弹性本构模型在隔震支座设计中的适用性研究
超弹性本构模型在隔震支座设计中的适用性研究彭泽友;李文华;王永祥;刘乐【摘要】通过对Mooney-Rivlin本构和Ogden本构进行研究,得出2种典型超弹性本构模型在辅助隔震橡胶支座设计分析中的适用性,并对2种本构模型进行隔震橡胶支座竖向刚度和水平刚度模拟.结果表明:工程应变小于1.33时可选择Mooney-Rivlin本构模型;工程应变在1.33与4之间可选择Ogden本构模型;Mooney-Rivlin本构模拟隔震橡胶支座的竖向压缩与Ogden本构模拟隔震橡胶支座水平剪切刚度均与试验结果吻合较好.【期刊名称】《筑路机械与施工机械化》【年(卷),期】2016(033)011【总页数】4页(P62-65)【关键词】超弹性本构模型;隔震橡胶支座;非线性有限元;应变能密度函数【作者】彭泽友;李文华;王永祥;刘乐【作者单位】中交第一公路勘察设计研究院有限公司,陕西西安710075;西安中交土木科技有限公司,陕西西安710075;中交第一公路勘察设计研究院有限公司,陕西西安710075;中交第一公路勘察设计研究院有限公司,陕西西安710075;西安中交土木科技有限公司,陕西西安710075;西安中交土木科技有限公司,陕西西安710075【正文语种】中文【中图分类】U443.36桥梁作为生命线工程，在地震时保持良好的抗震性能意义重大［1］。
传统桥梁抗震是采用加大截面及配筋来增强结构构件的抗震能力，而隔震是通过在梁体与墩、台连接处设置水平柔性支撑和能量耗散装置来延长桥梁结构的周期，并增加结构的阻尼，以减小地震反应，其效果不仅在试验研究和理论分析中得到很好的证明［2－3］，并且经过实际地震的检验［45］。
高阻尼橡胶支座是采用高阻尼橡胶材料与钢板等结构件硫化而成的一种橡胶支座，既可以保持普通橡胶支座所具有的良好力学特性，同时具有较高的阻尼，在地震中可以有效地吸收地震能量，减轻地震响应，达到隔震效果。
目前，对高阻尼橡胶支座的整体研究较多，但对高阻尼橡胶材料超弹性本构的研究较少。
基于Mooney_Rivlin本_省略_模型橡胶防尘罩的非线性有限元分析_姚艳春
若 Polynominal 多项式函数中 N = 1，则只有线
性部分的应变能保留下去，这就是工程上广为应用
的 Mooney-Rivlin 形式
W
= C10 （ I1 － 3）
+ C01 （ I2 － 3）
+
1 D1
（
J
－
1）
2
（ 6）
若采用两参数的模型且将材料视为不可压缩，
则式（ 6） 变为
W = C10 （ I1 － 3） + C01 （ I2 － 3）
（ 7）
2 标准试件试验及材料参数确定
根据最 新 橡 胶 试 件 国 家 标 准 GB / T528—2009 规定，采用 1 型哑铃状试样： 试件狭窄部分的标准厚 度为 2. 0 mm ± 0. 2 mm，长度为 25. 0 mm ± 0. 5 mm， 试件基本尺寸如图 1 所示。
图 1 橡胶标准试件的结构尺寸
益，就要在最短的时间内生产市场大、质量好、价格 低的产品。
计算机技术和有限元 分 析 技 术 的 不 断 发 展， Ansys、Adina、Marc、Abaqus 等商业非线性软件工具 的不断完善，使得借助于有限元分析方法来评估橡 胶元件的力学性能成为可能。目前已有不少学者已 开始了相关研究： 王国权［1］等利用 MSC． Marc 对传 动轴防尘罩进行了不同工况下的静力学特性分析； 李照成［2］利用 Ansys 程序分析了几种橡胶密封圈的 固定压缩和密封压缩下的变形和应力情况； 徐忠
用工程上应用较为广泛的 Mooney-Rivlin 本构模型， 其能较好地描述橡胶材料在 150% 以内的变形［11］。
1. 1 Polynominal 多项式形式
多项式的应变势能函数是常用的形式之一，对

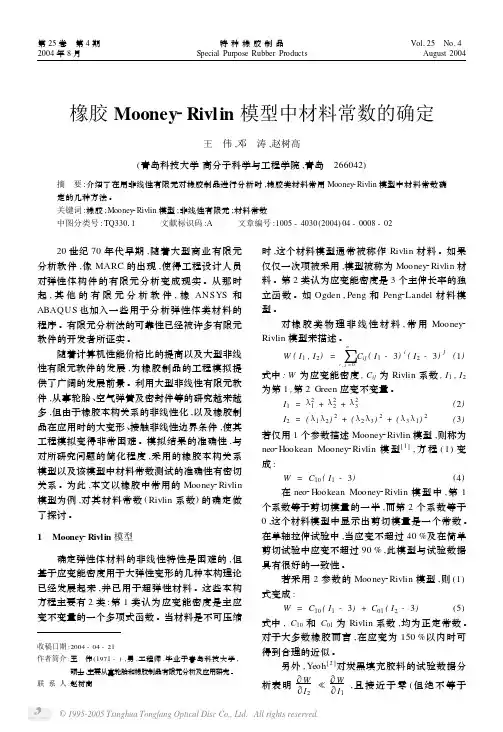

橡胶Mooney_Rivlin模型中材料常数的确定
特种橡胶制品 Special Purpose Rubber Products
Vol. 25 No. 4 August 2004
橡胶 Mooney2 Rivl in 模型中材料常数的确定
王 伟 ,邓 涛 ,赵树高
( 青岛科技大学 高分子科学与工程学院 ,青岛 266042)
W ( I1 , I2) =
i , j =0
∑C
n
ij
( I 1 - 3) i ( I 2 - 3)
j
( 1)
式中 : W 为应变能密度 , Cij 为 Rivlin 系数 , I 1 , I 2 为第 1 , 第 2 Green 应变不变量 。 2 2 2 ( 2) I1 = λ 1 +λ 2 +λ 3
摘 要 : 介绍了在用非线性有限元对橡胶制品进行分析时 ,橡胶类材料常用 Mooney2Rivlin 模型中材料常数确 定的几种方法 。 关键词 : 橡胶 ;Mooney2Rivlin 模型 ; 非线性有限元 ; 材料常数 中图分类号 : TQ33011 文献标识码 :A 文章编号 :1005 - 4030 ( 2004) 04 - 0008 - 02
= 1 。在单轴拉伸的特殊情况下 , 利用关系式
( 9) ,则 Mooney2Rivlin 材料模型的应力 - 应变方
212 Yeoh 3 次方程材料常数的确定
6 ×1 . 25
。
程可表示为 : σ
2 (λ - λ- 2 )
= C10 + C01
对仅用第 1 应变不变量表示的 Yeoh 3 次方 λ
对于橡胶类近似不可压缩材料 , I 3 = 1 , 因此由 ( 7 ) 式可得橡胶材料主应力 t i 与其主伸长比λ i 之 间的关系为 :

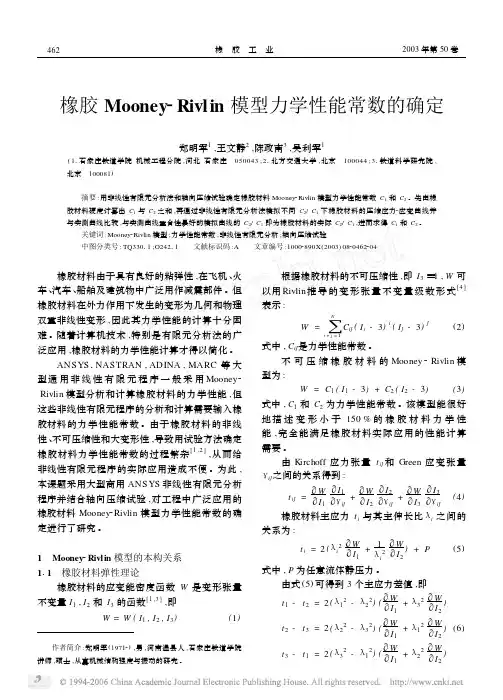

橡胶Mooney-Rivlin模型力学性能常数的确定
线性有限元分析模型如图 5 所示 。采用与橡胶圆 柱相同的软件 、单元类型及 C1 和 C2 ,通过式 (11) 和 (12) 计算 ,再由非线性有限元分析法模拟轴向 压缩载荷2变形曲线 。
(3) 结果与分析 由压缩试验数据和非线性有限元分析法模拟 绘出的轴向压缩载荷2变形曲线如图 6 所示 。从 图 6 可以看出 , C2/ C1 = 0105 的模拟曲线与实测 曲线重合性最好 , 即 C2/ C1 确定为 0105 。这说 明 ,受轴向压缩时 ,硬度相同的橡胶圆柱和橡胶支 座的 C1 和 C2 相同 。
(8)
把式 (8) 代入式 (7) 得 :
t1
2 (λ12
-
1 λ1
)
=
C1
+
1 λ1
C2
(9)
式(9) 即是单向拉伸或压缩试验确定 C1 和 C2 的基本公式 。
确定 C1 和 C2 的具体方法是 :根据试验测出
不同 λ1
下的
t1
,以λ11
为横坐标
,以
2
t
(λ12
1
-
为
1 λ1
)
纵坐标 ,把试验点绘在坐标系中 ,并把试验点回归
G 和 E0 与 C1 和 C2 的关系为 :
G
=
E0 3
= 2 ( C1 + C2)
(11)
E0
=
6 C1 (1
+
C2 ) C1
根据橡胶材料 IRHD 硬度 Hr 与 E0 的试验
数据[5 ] ,经拟合得 :
lg E0 = 01019 8 Hr - 01543 2
(12)
由式 ( 1 1 ) 和 ( 1 2 ) 可 知 , ( C1 + C2 ) 取 决 于

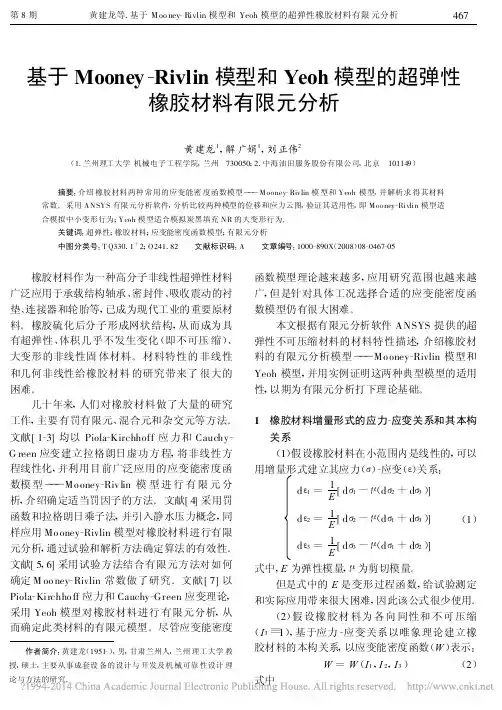

基于Mooney_Rivlin模_省略_h模型的超弹性橡胶材料有限元分析_黄建龙
作者简介:黄建龙(1951-),男,甘肃兰州人,兰州理工大学教授,硕士,主要从事成套设备的设计与开发及机械可靠性设计理论与方法的研究。
基于Mooney -Rivlin 模型和Yeoh 模型的超弹性橡胶材料有限元分析黄建龙1,解广娟1,刘正伟2(1.兰州理工大学机械电子工程学院,兰州 730050;2.中海油田服务股份有限公司,北京 101149) 摘要:介绍橡胶材料两种常用的应变能密度函数模型———M ooney -Rivlin 模型和Yeoh 模型,并解析求得其材料常数。
采用ANSYS 有限元分析软件,分析比较两种模型的位移和应力云图,验证其适用性,即M ooney -Rivlin 模型适合模拟中小变形行为;Yeoh 模型适合模拟炭黑填充NR 的大变形行为。
关键词:超弹性;橡胶材料;应变能密度函数模型;有限元分析 中图分类号:T Q330.1+2;O241.82 文献标识码:A 文章编号:1000-890X (2008)08-0467-05 橡胶材料作为一种高分子非线性超弹性材料广泛应用于承载结构轴承、密封件、吸收震动的衬垫、连接器和轮胎等,已成为现代工业的重要原材料。
橡胶硫化后分子形成网状结构,从而成为具有超弹性、体积几乎不发生变化(即不可压缩)、大变形的非线性固体材料。
材料特性的非线性和几何非线性给橡胶材料的研究带来了很大的困难。
几十年来,人们对橡胶材料做了大量的研究工作,主要有罚有限元、混合元和杂交元等方法。
文献[1-3]均以Piola -Kirchhoff 应力和Cauchy -G reen 应变建立拉格朗日虚功方程,将非线性方程线性化,并利用目前广泛应用的应变能密度函数模型———Mo oney -Riv lin 模型进行有限元分析,介绍确定适当罚因子的方法。
文献[4]采用罚函数和拉格朗日乘子法,并引入静水压力概念,同样应用Mo oney -Rivlin 模型对橡胶材料进行有限元分析,通过试验和解析方法确定算法的有效性。
