控制系统性能的频率响应分析

合集下载

自动控制频率特性测试实验报告

自动控制频率特性测试实验报告1. 引言在现代自动控制系统中，频率特性是一个重要的参数，对于系统的稳定性和性能起着决定性的作用。

频率特性测试实验旨在评估自动控制系统的频率响应，并分析系统在不同频率下的性能。

本实验报告将介绍自动控制频率特性测试实验的目的、实验器材、实验步骤和实验结果分析。

2. 实验目的本实验的主要目的是通过频率响应测试，评估自动控制系统的频率特性以及系统在不同频率下的性能。

具体目标包括：1.测试系统的幅频特性，即系统的增益与频率之间的关系；2.测试系统的相频特性，即系统的相移与频率之间的关系；3.分析系统的频率特性对系统的稳定性和性能的影响。

3. 实验器材本实验所需的器材包括：•信号发生器：用于产生不同频率的输入信号；•可变增益放大器：用于控制输入信号的幅度；•相位巡迥器：用于调节输入信号的相位；•示波器：用于观测输入信号和输出信号；•自动控制系统：接受输入信号并提供相应的控制输出。

4. 实验步骤4.1 准备工作1.确保实验器材连接正确，信号发生器连接到自动控制系统的输入端，示波器连接到自动控制系统的输出端。

2.将可变增益放大器和相位巡迥器分别接入信号发生器的输出端，用于调节输入信号的幅度和相位。

4.2 测试幅频特性1.设置信号发生器的频率为起始频率，将幅度设置为合适的值。

2.将相位巡迥器的相位设置为零，确保输入信号的相位与输出信号相位一致。

3.记录输入信号和输出信号的幅度，并计算增益。

4.逐渐增加信号发生器的频率，重复步骤3，直到达到结束频率。

4.3 测试相频特性1.设置信号发生器的频率为起始频率，将幅度和相位设置为合适的值。

2.记录输入信号和输出信号的相位差，并计算相移。

3.逐渐增加信号发生器的频率，重复步骤2，直到达到结束频率。

4.4 结果记录与分析1.将实验得到的数据记录下来，包括输入信号频率、幅度、输出信号频率、幅度、相位差等。

2.绘制幅频特性曲线图，分析系统的增益随频率变化的规律。

控制系统频率分析课件

仍能保持稳定运行。
分析系统动态性能
频率分析可以揭示控制系统的动态性能，包括系统的响应速度、阻尼比和超调量等，为系统性能
优化提供依据。
指导控制器设计
通过频率分析方法，可以根据系统性能要求，指导控制器参数和结构的设计，实现控制系统的优
化。
课件内容与结构
1 2 3
基础知识介绍课件首先对控制系统频率分析的基础知识进行介绍，包括频率特性的概念、分类和作用等，为后续内容打下基础。
动执行器等。
03
控制器
介绍控制器的结构、原理和分类，包括模拟控制器、数字控制器等，并
详细阐述PID控制算法的实现方法和优缺点。
控制系统性能指标
稳定性
阐述稳定性的概念、判定方法和改善措施，包括劳斯判据、奈奎斯特判据等。
动态性能
介绍动态性能指标的定义和计算方法，包括上升时间、调节时间、超调量等，并分析各指标对系统性能的影响。
根据系统特点选择合适的坐标系，便于观察和分析。
确定关键点
确定系统的关键频率点，如截止频率、穿越频率等，便于分析和设计。
利用渐近线
利用渐近线绘制开环频率特性曲线，便于快速分析和估算。
开环稳定性判定方法
Nyquist稳定判据
根据Nyquist稳定判据判断系统的稳定性，包括判断曲线是否包围临界点、计算相角裕度和幅值裕度等。
稳定性判定依据
01
02
03
稳定性概念
系统在受到扰动后，能否恢复到平衡状态的能力。稳定性是控制系统正常工作的前提。
稳定性判定方法
劳斯判据、奈奎斯特判据、伯德图判据等。通过对系统传递函数的分析，判断系统是否稳定。
稳定性判定实例
针对具体控制系统，运用稳定性判定方法进行实例分析，加深对稳定性概念的理解。

Matlab技术控制系统性能分析指南

MatIab技术控制系统性能分析指南概论当今社会，控制系统已成为各种领域中重要的技术和应用之一。

它们被广泛用于工业自动化、机电设备、航天航空等众多领域中。

控制系统的性能分析是确保系统正常运行和提高系统性能的必要步骤。

Mat1ab作为一种功能强大的工具，为控制系统性能分析提供了多种方法和技术。

本文将介绍一些基本的MaIIab技术，帮助读者进行控制系统性能分析。

一、系统建模在进行控制系统性能分析之前，首先需要进行系统建模。

系统建模是将实际物理系统抽象为数学模型的过程。

掌握系统建模方法对于准确分析系统性能至关重要。

Mat1ab提供了一系列工具和函数，可以用于快速建立系统模型。

有两种常用的系统建模方法：时域建模和频域建模。

1.时域建模时域建模基于系统的时间响应特性。

通过测量系统的输入和输出信号，并对其进行采样和离散化，可以得到系统的差分方程。

MaUab中的State-space函数是进行时域建模的常用工具。

它可以根据系统的状态方程和输出方程生成系统模型。

可以使用如下代码进行建模：A=∏2;341;B=[1;1];C=[10];D=O;sys=ss(A,B,C,D);其中，A、B、C和D分别表示状态空间方程的系数矩阵。

利用该函数建立的系统模型可以方便地进行时域性能分析。

2.频域建模频域建模基于系统的频率响应特性。

通过测量系统的输入和输出信号的频谱，并进行信号处理，可以得到系统的传递函数。

Mat1ab中的tf函数是进行频域建模的常用工具。

它可以根据系统的传递函数生成系统模型。

可以使用如下代码进行建模：num=[1];den=[11];sys=tf(num,den);其中，num和den分别表示传递函数的分子和分母系数。

利用该函数建立的系统模型可以方便地进行频域性能分析。

二、系统性能评估建立了系统模型之后，就可以进行系统性能的评估了。

针对不同的性能指标，可以使用不同的分析方法。

1稳态误差分析稳态误差衡量了系统在输入信号为稳态信号时的输出误差。

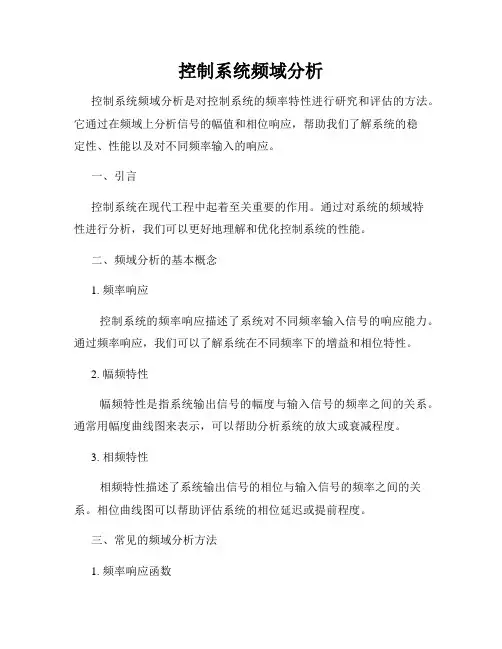

控制系统频域分析

控制系统频域分析控制系统频域分析是对控制系统的频率特性进行研究和评估的方法。

它通过在频域上分析信号的幅值和相位响应，帮助我们了解系统的稳定性、性能以及对不同频率输入的响应。

一、引言控制系统在现代工程中起着至关重要的作用。

通过对系统的频域特性进行分析，我们可以更好地理解和优化控制系统的性能。

二、频域分析的基本概念1. 频率响应控制系统的频率响应描述了系统对不同频率输入信号的响应能力。

通过频率响应，我们可以了解系统在不同频率下的增益和相位特性。

2. 幅频特性幅频特性是指系统输出信号的幅度与输入信号的频率之间的关系。

通常用幅度曲线图来表示，可以帮助分析系统的放大或衰减程度。

3. 相频特性相频特性描述了系统输出信号的相位与输入信号的频率之间的关系。

相位曲线图可以帮助评估系统的相位延迟或提前程度。

三、常见的频域分析方法1. 频率响应函数频率响应函数是一个复数函数，可以描述系统的幅频和相频特性。

常见的频率响应函数包括传递函数和振荡函数等。

2. Bode图Bode图是一种常用的频域分析工具，可以将系统的幅频和相频特性直观地表示出来。

它以频率为横轴，幅度或相位为纵轴，通过线性坐标或对数坐标来绘制。

3. Nyquist图Nyquist图是一种使用复平面来表示频率响应的图形。

它可以帮助我们判断系统的稳定性，并评估系统的相位边界和幅度边界。

四、频域分析的应用频域分析在控制系统设计和优化中有着广泛的应用。

以下是几个常见的应用领域：1. 系统稳定性分析通过频域分析，我们可以判断系统是否稳定，以及如何设计控制器来维持或改善系统的稳定性。

2. 性能评估频域分析可以帮助我们评估系统的性能，比如响应时间、超调量等。

通过调整系统的频率响应，我们可以提高系统的性能。

3. 滤波器设计频域分析在滤波器设计中起着重要的作用。

通过分析系统的频率响应，我们可以设计出满足特定要求的滤波器。

4. 控制系统建模频域分析可以帮助我们建立控制系统的数学模型，从而更好地理解和优化系统的性能。

用MATLAB进行控制系统的动态性能的分析

用MATLAB进行控制系统的动态性能的分析MATLAB是一款功能强大的工具，可用于控制系统的动态性能分析。

本文将介绍使用MATLAB进行动态性能分析的常用方法和技巧，并提供实例来说明如何使用MATLAB来评估和改进控制系统的性能。

控制系统的动态性能是指系统对输入信号的响应速度、稳定性和精度。

评估控制系统的动态性能往往需要分析系统的阶跃响应、频率响应和稳态误差等指标。

一、阶跃响应分析在MATLAB中，可以使用step函数来绘制控制系统的阶跃响应曲线。

假设我们有一个系统的传递函数为：G(s)=(s+1)/(s^2+s+1)要绘制阶跃响应曲线，可以按照以下步骤操作：1.自动生成传递函数：num = [1 1];den = [1 1 1];G = tf(num,den);2.绘制阶跃响应曲线：step(G);二、频率响应分析频率响应分析用于研究控制系统对不同频率输入信号的响应特性。

在MATLAB中，可以使用bode函数来绘制控制系统的频率响应曲线。

假设我们有一个传递函数为：G(s)=1/(s+1)要绘制频率响应曲线，可以按照以下步骤操作：1.自动生成传递函数：num = [1];den = [1 1];G = tf(num,den);2.绘制频率响应曲线：bode(G);运行以上代码，MATLAB将生成一个包含系统幅频特性和相频特性的图形窗口。

通过观察频率响应曲线，可以评估系统的增益裕度（gain margin）和相位裕度（phase margin）等指标。

三、稳态误差分析稳态误差分析用于研究控制系统在稳态下对输入信号的误差。

在MATLAB中，可以使用step函数结合stepinfo函数来计算控制系统的稳态误差。

假设我们有一个传递函数为：G(s)=1/s要计算稳态误差，可以按照以下步骤操作：1.自动生成传递函数：num = [1];den = [1 0];G = tf(num,den);2.计算稳态误差：step(G);info = stepinfo(G);运行以上代码，MATLAB将生成一个阶跃响应曲线的图形窗口，并输出稳态误差等信息。

线性与非线性控制系统的性能比较与分析

线性与非线性控制系统的性能比较与分析引言：控制系统是指通过一系列的输入和输出信号间的相互关系来实现对被控对象的控制。

其中，线性控制系统和非线性控制系统是两种常见的控制系统类型。

本文将对线性控制系统和非线性控制系统的性能进行比较与分析，以帮助读者更好地了解两者的优劣之处。

一、线性控制系统的性能：1. 频率响应特性：线性控制系统的频率响应特性较为简单，可以使用传统的频率域分析方法进行系统的设计和分析。

例如，可以使用Bode图和Nyquist图等工具评估系统的幅频和相频特性，进一步优化系统的性能。

2. 稳定性分析：线性控制系统的稳定性分析相对较为简单，可以通过分析系统传递函数的根位置来判断系统的稳定性。

常见的稳定性准则包括Routh-Hurwitz准则和Nyquist稳定性判据等。

这使得线性控制系统的设计与分析更加便捷。

3. 控制性能指标：线性控制系统可以使用传统的性能指标来评估其控制性能。

常用的性能指标有超调量、调节时间和稳态误差等。

这些指标可以帮助工程师在系统设计过程中更好地优化系统的性能。

二、非线性控制系统的性能：1. 非线性特性：与线性控制系统相比，非线性控制系统具有更为复杂的特性。

由于非线性元件的存在，系统的频率响应不再是简单的幅频和相频特性。

因此，频域分析方法在非线性系统的设计和分析中会遇到困难。

2. 稳定性分析：非线性控制系统的稳定性分析比线性控制系统更为复杂，常常需要使用数值方法进行分析。

例如，可以使用Lyapunov稳定性准则来评估非线性系统的稳定性。

此外，也需要考虑系统的局部和全局稳定性。

3. 控制性能指标：非线性控制系统的性能评估相对复杂。

由于系统的非线性特性，传统的性能指标可能不再适用。

因此，需要根据实际情况选择相应的性能指标来评估非线性控制系统的性能。

三、线性与非线性控制系统性能比较与分析：1. 频率响应：线性控制系统的频率响应特性较为直观，可以使用传统的频域分析方法进行判断和优化。

控制系统频率响应分析

控制系统频率响应分析频率响应是控制系统中一个重要的性能指标，它描述了系统对不同频率的输入信号的输出响应情况。

通过对系统的频率响应进行分析和评估，可以帮助我们了解系统的稳定性、抗干扰能力以及动态性能等方面的情况。

在本文中，我们将介绍控制系统频率响应分析的基本概念和方法。

一、控制系统频率响应的基本概念控制系统的频率响应描述了系统对不同频率的输入信号的输出响应情况。

通常，我们将输入信号和输出信号之间的幅度比例和相位差作为频率响应的度量指标。

幅度比例可以描述系统对不同频率的增益特性，而相位差可以描述系统对不同频率的相位特性。

二、控制系统频率响应的表示方法控制系统的频率响应通常可以用频率响应曲线或频率响应函数表示。

1. 频率响应曲线频率响应曲线是将系统的幅度比例和相位差与频率之间的关系用图形表示的方法。

常见的频率响应曲线包括Bode图、Nyquist图和封闭曲线图等。

2. 频率响应函数频率响应函数是将系统的幅度比例和相位差与频率之间的关系用数学函数表示的方法。

常见的频率响应函数有传递函数和状态空间模型等。

三、控制系统频率响应的分析方法控制系统频率响应的分析方法包括幅频特性分析和相频特性分析。

1. 幅频特性分析幅频特性分析是通过对系统的幅度比例进行研究，来了解系统在不同频率下的增益特性。

常用的幅频特性分析方法有Bode图解法、根轨迹法和Nyquist图解法等。

2. 相频特性分析相频特性分析是通过对系统的相位差进行研究，来了解系统在不同频率下的相位特性。

常用的相频特性分析方法有Bode图解法、极坐标图法和Nyquist图解法等。

通过对控制系统频率响应的分析，我们可以评估系统的稳定性、抗干扰能力和动态性能等指标。

在实际应用中，频率响应分析在自动控制系统设计和调试过程中起着至关重要的作用。

我们可以通过对系统的频率响应进行模拟计算和实验测量，进一步优化系统的控制性能，提高系统的稳定性和鲁棒性。

总而言之，控制系统的频率响应分析是评估系统性能的重要方法之一。

控制系统频域分析

控制系统频域分析1. 引言频域分析是控制系统理论中的重要内容之一，它可以帮助工程师们深入了解控制系统的特性和性能。

通过对系统在频域上的响应进行分析，可以得到系统的频率响应曲线和频率特性，从而更好地设计和调节控制系统。

本文将介绍控制系统频域分析的基本概念、常用方法和应用场景。

2. 控制系统频域分析的基本概念2.1 传递函数传递函数是描述系统输入与输出之间关系的数学模型。

对于线性时不变系统，其传递函数可以用拉普拉斯变换表示。

传递函数的频域特性可以通过对传递函数进行频域变换得到。

2.2 频率响应频率响应是控制系统在不同频率下的输出响应，它是描述系统在不同频率下性能的重要指标。

频率响应可以通过传递函数的频域特性来分析。

2.3 增益余弦图增益余弦图是描述控制系统增益和相位随频率变化的图形。

在增益余弦图中，横轴表示频率，纵轴表示增益和相位角。

通过分析增益余弦图，可以得到系统的幅频特性和相频特性。

3. 控制系统频域分析的常用方法3.1 简单频率响应分析简单频率响应分析是最基本也是最常用的频域分析方法之一。

它通过对系统输入信号进行正弦波信号的傅里叶变换，得到系统的频率响应曲线。

常用的频率响应曲线有幅频特性曲线和相频特性曲线。

3.2 Bode图Bode图是一种常用的频域分析方法，它将系统的增益和相位角随频率变化的情况绘制在一张图中。

通过分析Bode图，可以得到系统的幅频特性和相频特性，并进行系统的稳定性分析。

3.3 Nyquist图Nyquist图是一种用于分析系统稳定性的频域分析方法。

它将系统的传递函数关联到一个复平面上，通过对系统传递函数的频域特性进行分析，可以得到系统的稳定性信息。

Nyquist图可以帮助工程师们更好地设计和调节控制系统。

4. 控制系统频域分析的应用场景频域分析在控制系统设计和调节中有广泛的应用场景。

以下是几个常见的应用场景：4.1 控制系统稳定性分析通过对控制系统的频域特性进行分析，可以判断系统的稳定性。

控制系统性能的频率响应分析

– 重新设置系统增益 K以补偿综合滞后补偿器所引起的任何衰减，使系统保持步骤（1）所确定的稳态误差。
第五章控制系统的频域分析与综合
5-20
2008
自动控制原理AI
第6节：控制系统的频率响应综合
– 例5.14系统的Bode图
1 0.07rad / s
T
20dB / dec
1 T
1 10
5-18
2008
自动控制原理AI
第6节：控制系统的频率响应综合
• 滞后补偿器的综合
– 滞后补偿器的传递函数为：
Gc s
1
s s
1
T 1
,
1
T
– 当 T 10, 滞 1后0时补，偿器的波德图为：
1
T
1
T
?
第五章控制系统的频域分析与综合
5-19
2008
自动控制原理AI
第6节：控制系统的频率响应综合
T T
j j
1 1
1
第五章控制系统的频域分析与综合
5-24
2008
自动控制原理AI
•超前补偿器的综合
和
max tg1 maxT tg1 maxT
tg1
1 tg1
有
1
tg m a x
1
1
1
2
1 2
及
sin2
max
1
tg2 max tg2 max
1
4
1
2
1 1
• 滞后补偿器的综合步骤：
– 设定增益 K，使该值满足稳态误差指标的要求，并绘制出在该值下的系统伯德图；
– 在相频特性图上找出对应于希望的相位裕量的频率，该频率是综合后系统的幅穿频率，而希望的相位裕量是希望的动态特性所决定的相位裕量再增加 50 ~ 120 的安全裕量；

控制系统的频率特性分析实验报告

竭诚为您提供优质文档/双击可除控制系统的频率特性分析实验报告篇一：控制系统频率特性实验实验名称控制系统的频率特性实验序号3实验时间学生姓名学号专业班级年级指导教师实验成绩一、实验目的：研究控制系统的频率特性，及频率的变化对被控系统的影响。

二、实验条件：1、台式计算机2、控制理论&计算机控制技术实验箱ThKKL-4系列3、ThKKL仿真软件三、实验原理和内容：1．被测系统的方块图及原理被测系统的方块图及原理：图3—1被测系统方块图系统(或环节)的频率特性g(jω)是一个复变量，可以表示成以角频率ω为参数的幅值和相角。

本实验应用频率特性测试仪测量系统或环节的频率特性。

图4—1所示系统的开环频率特性为：采用对数幅频特性和相频特性表示，则式(3—2)表示为：将频率特性测试仪内信号发生器产生的超低频正弦信号的频率从低到高变化，并施加于被测系统的输入端[r(t)]，然后分别测量相应的反馈信号[b(t)]和误差信号[e(t)]的对数幅值和相位。

频率特性测试仪测试数据经相关器件运算后在显示器中显示。

根据式(3—3)和式(3—4)分别计算出各个频率下的开环对数幅值和相位，在半对数坐标纸上作出实验曲线：开环对数幅频曲线和相频曲线。

根据实验开环对数幅频曲线画出开环对数幅频曲线的渐近线，再根据渐近线的斜率和转角频确定频率特性(或传递函数)。

所确定的频率特性(或传递函数)的正确性可以由测量的相频曲线来检验，对最小相位系统而言，实际测量所得的相频曲线必须与由确定的频率特性(或传递函数)所画出的理论相频曲线在一定程度上相符。

如果测量所得的相位在高频(相对于转角频率)时不等于－90°(q－p)［式中p和q分别表示传递函数分子和分母的阶次］，那么，频率特性(或传递函数)必定是一个非最小相位系统的频率特性。

2．被测系统的模拟电路图被测系统的模拟电路图：见图3－2注意：所测点-c(t)、-e(t)由于反相器的作用，输出均为负值，若要测其正的输出点，可分别在-c(t)、-e(t)之后串接一组1/1的比例环节，比例环节的输出即为c(t)、e(t)的正输出。

控制系统--第五章系统频率响应分析

第五章系统频率响应分析 5.1.2 频率特性的特点和作用 1. 频率特性可通过频率响应试验求取
根据频率特性的定义，首先改变输入正弦信号 Xie jt 的频率并测出与此相应的输出幅值Xo ()与相移 ()。然后作出幅值比 Xo () / Xi 对频率的函数曲线，此即幅频特性曲线；作出相移 () 对频率的函数曲线，此即相频特性曲线。
Im
[G(jω)] 0
ω=∞
Re -90°
定的相位滞后。
ω
3. 微分环节
图5.7 积分环节的Nyquist图
传递函数频率特性
G(s) Xo (s) Ts Xi (s)
G( j) = jT
第五章系统频率响应分析
实频特性恒为0，虚频特性则为；
幅频特性|G(j)| = ，相频特性∠ G(j) = 90°。
G(s)Xi (s)
bmsm ansn
bm1sm-1 b1s bo a n1sn1 a1s a o
Xi s2 2
(5.5) (5.6)
第五章系统频率响应分析
若系统无重极点，则上式可写为
Xo (s)
n i1
Ai s si
( B s j
B* ) s j
(5.7)
其中，si为系统特征方程的根；Ai、B、B* (B*为B 的共轭负数)
(5.12)
式中 u()是频率特性的实部，称为实频特性；
v()是频率特性的虚部，称为虚频特性。
综上所述，一个系统可以用微分
微分方程 dtd
sபைடு நூலகம்
dt d
jω
方程或传递函数来描述，也可以用频
系统
率特性来描述。他们之间的相互关系如图5.3所示。

控制系统的频域分析实验报告

控制系统的频域分析实验报告
摘要：
本实验旨在通过频域分析的方法来研究和评估控制系统的特性和性能。

在实验中，我们采用了频域分析的基本工具——Bode图和Nyquist图，通过对控制系统的幅频特性和相频特性进行分析，得出了系统的稳定性、干扰抑制能力和稳态性精度等方面的结论。

实验结果表明，频域分析是评估和优化控制系统的一种有效方法。

一、引言
频域分析是控制系统分析中常用的一种方法，通过对系统的频率响应进行研究，可以揭示系统的动态特性和性能，为控制系统的设计和优化提供指导。

在本实验中，我们将利用频域分析方法对一个具体的控制系统进行分析，通过实验验证频域分析的有效性。

二、实验装置和方法
实验所用控制系统包括一个控制对象（如电动机或水流系统）和一个控制器（如PID控制器）。

在实验中，我们将通过改变输入信号的频率来研究系统的频率响应。

实验步骤如下：
1. 连接实验装置，确保控制系统可正常工作。

2. 设计和设置适当的输入信号，包括常值信号、正弦信号和随
机信号等。

3. 改变输入信号的频率，记录系统的输出信号。

4. 利用实验记录的数据，绘制系统的幅频特性曲线和相频特性
曲线。

三、实验结果与讨论
根据实验记录的数据，我们绘制了控制系统的幅频特性曲线和
相频特性曲线，并对实验结果进行了分析和讨论。

1. 幅频特性分析
幅频特性曲线描述了控制系统对不同频率输入信号的增益特性。

在幅频特性曲线中，频率越高，输出信号的幅值越低，说明系统对
高频信号具有抑制作用。

控制系统的频率特性

幅值的单位采用分贝（dB）来表示。
相位的单位采用度或弧度来表示。 ➢对数幅相特性曲线：Nichols图，对数幅相图，复合坐标图
横坐标为相频特性，采用度或弧度来表示。
纵坐标为幅频特性，采用分贝（dB）来表示。
例：一般系统的传递函数和频率特性
G(s)
b0s m a0 s n
b1s m1 a1s n1
j0
系统的输出为
Y (s)
(s
p1 )( s
M (s) p2 )(s
pn )
X s2 2
(s
M (s) p1)(s p2 )(s
pn )
(s
X j)(s
j)
稳定系统
n
Y(s)
Ai
A
A
i1 s pi s j s j
A, A 和Ai (i 1,2,n)
待定系数
n
y(t) Ae jt A e jt Aie pit i 1
G( j) G( j) e j()
G( j) G( j) e j() G( j) e j()
式中:
(
)
G(
j
)
arctg
Im Re
[G( [G(
j j
)] )]
将待定系数 A, A 代入式 ys (t) Ae jt A e jt 中,有:
ys (t)
X 2j
G( j) e j () e jt
采用MATLAB绘制比例环节的极坐标图：
K=1; G=tf([K],[1]); nyquist(G,'*'); axis([-2,2,-2,2]);
X G( j) e j () e jt
2j
X G( j ) e j (t ( )) e j (t ( ))

控制系统的性能评估与优化

控制系统的性能评估与优化控制系统的性能评估与优化是一项关键的工作，它对于确保系统的稳定性和高效性具有重要意义。

本文将介绍几种常用的控制系统性能评估指标和相应的优化方法，并探讨它们的应用。

一、控制系统的性能评估指标1. 响应时间：响应时间是指系统从接收到输入信号到产生输出信号的时间。

快速的响应时间是控制系统的一个重要指标，它直接影响系统对于外部变化的适应能力。

在评估和优化系统性能时，需要考虑减小响应时间，以提高系统的灵敏度。

2. 稳定性：稳定性是指系统能够在一段时间内保持输出信号在允许的范围内，不发生剧烈波动或不稳定的情况。

评估和优化系统的稳定性是确保系统正常运行的重要环节。

常用的评估方法包括Bode图、Nyquist图和根轨迹等。

3. 控制精度：控制精度是指系统输出信号与期望输出信号之间的差异程度。

评估和优化控制精度是提高系统的准确性和稳定性的关键。

常用的评估指标包括过冲量、峰值偏差、积分时间等。

4. 鲁棒性：鲁棒性是指系统对于不确定因素和扰动的抵抗能力。

在实际应用中，系统可能面临各种不确定因素和环境波动，因此评估和优化系统的鲁棒性是确保系统在复杂环境中正常运行的重要手段。

二、控制系统性能优化方法1. PID参数调整：PID控制器是一种常用的控制器，它通过调整三个参数来控制系统的性能。

常用的参数调整方法包括试验法、经验法和基于模型的方法等。

通过对PID参数的优化调整，可以实现系统的快速响应、稳定性和鲁棒性。

2. 频率响应设计：频率响应设计是一种常用的控制系统性能优化方法，它基于系统的频率响应特性，通过设计合适的频率响应曲线，达到系统性能的要求。

常用的频率响应设计方法包括根轨迹法、Bode图法和Nyquist图法等。

3. 模型预测控制：模型预测控制是一种先进的控制方法，它基于系统的数学模型进行控制决策。

通过优化模型预测控制算法，可以实现系统对于外部扰动和变化的适应性，提高系统的快速响应和稳定性。

4. 自适应控制：自适应控制是一种能够根据系统变化自动调整控制参数的方法。

控制系统的性能评估与指标选择

控制系统的性能评估与指标选择控制系统是现代工程中非常重要的一部分，它可以使得各种设备和系统达到预期的性能水平。

为了确保控制系统能够正常运行并取得满意的效果，我们需要进行性能评估并选择合适的指标来衡量其性能。

本文将探讨控制系统的性能评估方法以及指标的选择。

一、控制系统性能评估的方法在评估控制系统的性能时，我们需要采用一系列方法来对其进行全面的评估。

以下是几种常见的控制系统性能评估方法：1. 数学模型分析：通过建立控制系统的数学模型，使用数学工具对其进行分析，如传递函数、状态空间模型等。

通过模型分析，我们可以得到系统的频率响应、稳定性、误差特性等信息，从而评估其性能。

2. 实验测试：利用实际的控制系统进行测试和实验，获取系统的实际性能数据。

可以通过观察实验结果，比较实际输出与期望输出的差异，来评估系统的性能。

3. 模拟仿真：使用计算机软件对控制系统进行仿真模拟，模拟不同输入条件下系统的运行情况。

通过观察仿真结果，评估系统的性能。

4. 系统观测：通过观察和记录实际工作中的控制系统行为，分析控制系统在实际运行过程中的性能表现。

可以观察系统的稳态误差、动态响应等指标，来评估系统的性能。

二、控制系统性能评估的指标选择在控制系统性能评估过程中，我们需要选择合适的指标来衡量系统的性能。

以下是一些常见的控制系统性能指标：1. 稳定性指标：包括阻尼比、自然频率、超调量等。

稳定性是控制系统的基本要求之一，衡量系统能否快速、准确地响应给定输入信号，保持系统的稳定性。

2. 响应速度指标：包括上升时间、峰值时间等。

响应速度是衡量系统动态性能的重要指标，它反映了系统对输入信号的快速响应能力。

3. 精度指标：包括稳态误差、静态误差等。

精度指标衡量系统输出与期望输出之间的偏差，反映了系统对输入信号的准确跟踪能力。

4. 鲁棒性指标：衡量系统对参数变化、外部扰动等不确定性因素的抗干扰能力。

常用的指标包括稳定裕度、相位裕度等。

5. 频率响应指标：包括增益裕度、带宽等。

62. 如何分析PID控制系统的频率响应？

62. 如何分析PID控制系统的频率响应？62、如何分析 PID 控制系统的频率响应？在控制系统的领域中，PID（比例积分微分）控制器是一种广泛应用且极为重要的控制策略。

而分析 PID 控制系统的频率响应，对于深入理解和优化系统性能具有关键意义。

要理解频率响应分析，首先得明白什么是频率响应。

简单来说，频率响应描述了系统对于不同频率输入信号的响应特性。

在 PID 控制系统中，通过研究频率响应，我们可以知道系统在不同频率下的增益和相位变化情况，这有助于评估系统的稳定性、快速性和准确性等重要性能指标。

那么，如何着手进行 PID 控制系统的频率响应分析呢？第一步，建立系统模型。

这通常包括确定系统的传递函数。

对于一个简单的 PID 控制器，其传递函数可以表示为：＼G(s) ＝ K_p ＋＼frac{K_i}｛s} ＋ K_d s＼其中，＼（K_p\）是比例系数，＼（K_i\）是积分系数，＼（K_d\）是微分系数，＼（s\）是拉普拉斯变量。

有了这个传递函数，我们可以将其与被控对象的传递函数相乘，得到整个控制系统的传递函数。

接下来，我们可以使用一些工具和方法来分析这个传递函数的频率响应。

一种常用的方法是使用波特图（Bode Plot）。

波特图包括幅频特性曲线和相频特性曲线。

幅频特性曲线展示了系统增益（输出与输入的幅值比）随频率的变化，而相频特性曲线则显示了系统输出与输入之间的相位差随频率的变化。

在绘制波特图时，我们可以先分别绘制比例、积分和微分环节的波特图，然后将它们相加得到 PID 控制器的波特图。

对于比例环节，其增益是一个常数，幅频特性是一条水平直线，相频特性为 0 度。

积分环节的幅频特性是一条斜率为－20dB/dec 的直线，相频特性为－90 度。

微分环节的幅频特性是一条斜率为＋20dB/dec 的直线，相频特性为 90 度。

通过观察波特图，我们可以得到很多有用的信息。

例如，如果幅频特性曲线在低频段的增益较高，说明系统对稳态误差的控制能力较强；如果在高频段的增益迅速下降，说明系统对高频噪声有较好的抑制能力。

机械系统频率响应特性的分析与控制

机械系统频率响应特性的分析与控制引言机械系统在现代工程中起着重要的作用，它们广泛应用于交通运输、工业生产和家居生活等领域。

而机械系统的频率响应特性对系统的稳定性和性能有着重要的影响。

本文将探讨机械系统频率响应特性的分析与控制方法，为机械系统设计和运行提供理论基础和实践指导。

一、机械系统频率响应特性的分析1.1 频率响应的概念和意义频率响应是指在输入信号的频率变化时，系统输出信号的变化情况。

通过研究机械系统的频率响应特性，可以了解系统的动态特性和稳定性，为设计合适的控制策略提供依据。

1.2 传递函数的建立传递函数是描述机械系统输入和输出关系的数学模型。

通过建立机械系统的传递函数，可以分析系统的频率响应特性。

传递函数的建立可以采用系统辨识方法、基于物理模型的建模方法以及神经网络等方法。

1.3 频率特性的测量方法频率响应特性的测量是分析机械系统频率响应的重要手段。

常用的测量方法包括频率扫描法、脉冲响应法和信号协方差法等。

这些方法可以通过实验或仿真的方式得到机械系统的频率响应曲线。

二、机械系统频率响应特性的控制2.1 PID控制器PID控制器是一种常用的控制器，通过调节比例、积分和微分三个参数，可以优化机械系统的频率响应特性。

PID控制器可以通过手动调节或自动调节的方式实现，提高系统的动态性能和稳定性。

2.2 频率响应仿真与优化使用仿真软件对机械系统的频率响应进行模拟和优化，可以快速评估不同控制策略的效果。

仿真软件可以模拟不同负载和激励条件下的机械系统行为，帮助设计人员选择最佳控制策略，并对系统参数进行调整优化。

2.3 自适应控制自适应控制是一种可以根据系统状态和环境变化自动调整参数的控制方法。

通过自适应控制，机械系统可以实时跟踪输入信号的频率变化，并实时调整控制参数以优化系统响应。

自适应控制可以利用机器学习和人工智能等技术实现，提高机械系统的适应性和鲁棒性。

三、机械系统频率响应特性的案例分析3.1 悬挂系统的频率响应控制悬挂系统在汽车和火车等交通工具中起着重要的作用。

自动控制原理频率响应方法知识点总结

自动控制原理频率响应方法知识点总结自动控制原理是现代控制工程中的重要学科，频率响应方法是其中的一种重要方法。

本文将对自动控制原理频率响应方法的相关知识点进行总结。

一、频率响应方法简介频率响应方法是一种通过研究系统的输入和输出响应在频域上的特性，来进行系统分析和设计的方法。

它以系统对输入信号的幅频特性和相频特性为研究对象，通过频率曲线和相频曲线来描述系统的频率特性。

二、频率响应的基本概念1. 幅频特性：幅频特性是指系统输出信号幅度随输入信号频率变化的规律。

常用的幅频特性曲线有Bode图和Nyquist图。

2. 相频特性：相频特性是指系统输出信号相位随输入信号频率变化的规律。

相频特性曲线常用的表示方法是Bode图。

三、频率响应的测量方法1. 振荡法：通过改变系统的增益，在系统中引入正反馈，使得系统产生自激振荡的方法。

根据系统的振荡频率和衰减因子可以得到系统的频率响应特性。

2. 步变法：通过给系统输入单位阶跃信号或单位脉冲信号，观察系统的响应曲线，根据响应曲线确定系统的频率响应特性。

四、频率响应的稳定性分析1. 稳定性判据：频率响应的稳定性分析可以通过判断系统增益曲线和相频曲线的特性来实现。

常用的稳定性判据有：相角曲线通过180度时，增益曲线不等于0dB，且通过0dB时，相角曲线大于-180度。

2. 稳定性分析方法：可以通过频率响应曲线上的特征点来判断系统的稳定性：幅频特性曲线通过0dB时的频率为系统的临界频率，临界频率越大，系统的稳定性越好；相频特性曲线上的相角曲线通过-180度的频率为系统的相交频率，相交频率越小，系统的稳定性越好。

五、频率响应的设计方法1. 改善系统的稳定性：可以通过增加系统的增益来提高系统的稳定性，常用的方法有增加增益裕度和相移裕度。

2. 改善系统的性能：可以通过调整系统的频率响应特性来改善系统的性能，如改变系统的临界频率、带宽等。

六、频率响应方法在实际工程中的应用频率响应方法广泛应用于自动控制系统的分析和设计中。

电力系统中的频率响应及稳定性分析原理

电力系统中的频率响应及稳定性分析原理电力系统是由发电厂、输电线路和负荷端组成的复杂网络。

在这个系统中，频率响应和稳定性是非常重要的概念。

频率响应指的是系统在面对外界扰动时，系统频率的变化程度。

稳定性则是指电力系统在扰动后能否恢复到稳定的状态。

本文将介绍电力系统中频率响应及稳定性分析的原理。

一、频率响应原理在电力系统中，频率响应是指系统对外部扰动如负荷变化、故障等所作出的频率变化响应。

频率响应的理念和原理中有以下几个重要的要素：1. 惰性电力系统具有惰性，即在发生负荷和故障变化时，并不会立即改变其频率。

这是因为电力系统具有惯性，需要一定的时间来适应变化。

这种惰性是由系统的惰性负载、转子惯量等因素决定的。

2. 动态响应频率响应的核心概念是动态响应。

在电力系统中，各种元件例如发电机、变压器和传动装置等都存在一定的动态特性。

这些动态特性在面对负荷、故障等变化时会对频率响应产生影响。

3. 衡量指标频率偏差和频率控制是衡量频率响应的指标。

频率偏差指的是系统实际频率与额定频率之间的差异，通过对频率偏差的监测可以判断系统的频率稳定性。

频率控制是指对系统频率进行调节，保持系统的稳态运行。

二、频率稳定性分析原理频率稳定性是指电力系统在面对外界扰动后，能够迅速恢复到稳定的频率状态。

频率稳定性分析是评估电力系统稳定性性能的一种方法，其原理包括以下几个方面：1. 负荷-发电机动态平衡在电力系统中，负荷和发电机之间存在动态平衡关系。

负荷的变化会引起发电机频率的变化，而发电机频率的变化又会反过来影响负荷。

通过分析负荷-发电机动态平衡，可以评估系统的频率稳定性。

2. 功率平衡原理功率平衡原理是指系统中各个元件之间功率平衡的要求。

在电力系统中，发电机所提供的功率必须与负荷所需的功率相匹配，以保持系统的稳态运行。

通过对功率平衡原理的分析，可以判断系统的频率稳定性。

3. 频率阻尼频率阻尼是指系统中各个元件对频率的调节能力。

具有良好频率阻尼的系统能够更快地恢复到稳定的频率状态。

《频率响应分析法》课件

性。
相位特性
描述系统在不同频率下的输出信号与输入信号之间的相位差变化特性
。
带宽
系统能够处理的最高和最低频率范围，通常以
Hz为单位。
稳定性分析
通过分析系统的极点和零点分布，判断系统在不同频率下的稳定性。
03
频率响应分析法的实现方法
实验法
实验法定义
通过实际搭建系统并输入激励信号，测量系统的输出响应，从而
随着技术的进步和应用需求的增长，频率响应分析法的应用前景将更加广阔。
在复杂系统和多物理场耦合问题的研究中，频率响应分析法将发挥重要作用。
THANKS
感谢观看
分析系统的频率响应特性。
实验法的优点
直接获取实际系统的频率响应数据，结果真实可靠，不受模型精度限制。
实验法的缺点
实验成本高，周期长，且受实验条件和环境因素影响较大。
数值模拟法
数值模拟法定义
利用计算机数值计算方法模拟系统的动态行为，通过分析模拟结
果得到系统的频率响应特性。
数值模拟法的优点
成本低，周期短，可以模拟复杂系统和非线性系统。
析和计算，研究结构的固有频率、振型和阻尼等特性。
03
振动控制
频率响应分析法可以用于振动控制，通过对振动系统进行频率响应分析
和设计，实现振动系统的主动控制和被动控制，提高系统的稳定性和可
靠性。
05
频率响应分析法的优缺点
优点
准确性
频率响应分析法能够准确地评估系统的频率响应特性，从而更准确地预测系统的行为和性能。
信号去噪
频率响应分析法可以用于信号去噪，通过对信号进行频域变换和处理，降低噪声信号的干扰，提高信号的信噪比。

控制系统性能的频率响应分析

自动控制频率特性测试实验报告

控制系统频率分析课件

Matlab技术控制系统性能分析指南

控制系统频域分析

用MATLAB进行控制系统的动态性能的分析

线性与非线性控制系统的性能比较与分析

控制系统频率响应分析

控制系统频域分析

控制系统性能的频率响应分析

控制系统的频率特性分析实验报告

控制系统--第五章 系统频率响应分析

控制系统的频域分析实验报告

控制系统的频率特性

控制系统的性能评估与优化

控制系统的性能评估与指标选择

62. 如何分析PID控制系统的频率响应？

机械系统频率响应特性的分析与控制

自动控制原理频率响应方法知识点总结

电力系统中的频率响应及稳定性分析原理

《频率响应分析法》课件

控制系统--第五章系统频率响应分析
