房屋建筑构造课件第8章第3节坡屋顶
（1）山墙支撑体系 山墙支撑体系是用砌筑成坡形的墙体支撑檩条，又称硬山 搁檩，如图8-32a所示。
（2）梁架支撑体系 梁架支撑体系是用梁柱组成排架，檩条搁置梁间与排架一 起组成完整的骨架体系。整体性和抗震性较好，是我国传统建筑的结构形式，如图832b所示。
8 屋顶
图8-3２坡屋顶结构的有檩体系
8 屋顶
压型金属板屋面中，针对檐口、檐沟、屋脊、天沟、山墙、泛水和变形缝等部位 都有相应的压型金属板配件。用拉铆钉或自攻螺钉将相应配件固定在结构上即可，如 图8-51所示。
图8-51压型钢板屋面ａ）檐口ｂ）檐沟
8 屋顶
图8-51压型钢板屋面ｃ）屋脊ｄ）泛水
8 屋顶
（三）透光屋面
透光屋面既具有一般屋面的隔热、防水的功能，又能透过光线，可以整个屋面采 光，也可部分屋面采光，在宾馆、商场、酒店、住宅、体育及娱乐设施等各类建筑中 都有广泛应用。各式各样新的透光材料的出现，克服了原有玻璃的缺点，扩大了透光 屋面的使用范围，透光屋面也成了新建筑的一种时尚。
２.无檩体系
直接将屋面板以一定坡度搁置在墙、柱、梁或屋架上，构成装配式坡屋顶结构。 屋面板材多用钢筋混凝土板，也可选其他板材。另外，也可用现浇整体式的施工方法 ，将屋面板与其他屋面支撑构件浇筑成一体化的钢筋混凝土结构屋面，结构布置可参 考现浇式钢筋混凝土楼板，其结构整体性要优于装配式坡屋顶，如图8-33所示。
（2）块瓦型钢板彩瓦屋面细部构造 挑并用彩板封檐，如图8-46所示。
自由落水檐口和天沟排水檐口处，瓦要出
图8-46块瓦型钢板彩瓦屋面檐口
8 屋顶
山墙挑檐用彩板压顶封檐，如图8-47所示 。 彩板屋脊、彩板封檐、彩板泛水等用钉铆件与彩瓦相连，如图8-48、图8-49所示 。
（2）梁架支撑体系 梁架支撑体系是用梁柱组成排架，檩条搁置梁间与排架一 起组成完整的骨架体系。整体性和抗震性较好，是我国传统建筑的结构形式，如图832b所示。
8 屋顶
图8-3２坡屋顶结构的有檩体系
8 屋顶
压型金属板屋面中，针对檐口、檐沟、屋脊、天沟、山墙、泛水和变形缝等部位 都有相应的压型金属板配件。用拉铆钉或自攻螺钉将相应配件固定在结构上即可，如 图8-51所示。
图8-51压型钢板屋面ａ）檐口ｂ）檐沟
8 屋顶
图8-51压型钢板屋面ｃ）屋脊ｄ）泛水
8 屋顶
（三）透光屋面
透光屋面既具有一般屋面的隔热、防水的功能，又能透过光线，可以整个屋面采 光，也可部分屋面采光，在宾馆、商场、酒店、住宅、体育及娱乐设施等各类建筑中 都有广泛应用。各式各样新的透光材料的出现，克服了原有玻璃的缺点，扩大了透光 屋面的使用范围，透光屋面也成了新建筑的一种时尚。
２.无檩体系
直接将屋面板以一定坡度搁置在墙、柱、梁或屋架上，构成装配式坡屋顶结构。 屋面板材多用钢筋混凝土板，也可选其他板材。另外，也可用现浇整体式的施工方法 ，将屋面板与其他屋面支撑构件浇筑成一体化的钢筋混凝土结构屋面，结构布置可参 考现浇式钢筋混凝土楼板，其结构整体性要优于装配式坡屋顶，如图8-33所示。
（2）块瓦型钢板彩瓦屋面细部构造 挑并用彩板封檐，如图8-46所示。
自由落水檐口和天沟排水檐口处，瓦要出
图8-46块瓦型钢板彩瓦屋面檐口
8 屋顶
山墙挑檐用彩板压顶封檐，如图8-47所示 。 彩板屋脊、彩板封檐、彩板泛水等用钉铆件与彩瓦相连，如图8-48、图8-49所示 。

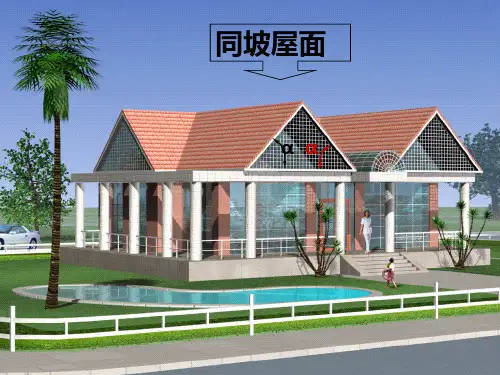

7同坡屋面
解题步骤： 1、划分矩形； 2、作凸角、凹角的分角线； 3、画平脊线； 4、判别可见性； 5、整理轮廓。
同坡屋顶的投影
上题的第二种解法：
分析：第一种解法 屋面出现水平天沟， 不利于排水，第二 种解法则没有，因 此第二种解法更佳。
从平面图开始作图解题，补出°°
补出同坡屋面的左视图：
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
同坡屋面
αα
空间分析： 具有同坡屋面屋顶的楼房。
同坡屋面屋顶立体图。
平脊 屋面交线交点 斜脊
屋檐多边形
天沟（斜沟）
四坡屋面房屋的三面正投影
同坡屋顶画法
同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。
屋顶要素---屋面交线： 同坡屋面三维展示
屋脊
屋面底边：屋檐
同坡屋顶的特点
屋檐平行的两屋面 相交于屋脊。
相邻两屋面必交 于斜脊或天沟，其 水平投影必过屋檐 水平投影的交点且 呈角平分线。
屋脊
屋顶上有两条交 线时必有第三条交 线存在，且三交线 共点。
屋顶三交线中必 有一条水平的屋脊 和另两条傾斜 的斜脊或一条斜脊及一条天沟。
平脊线
凸角
凹角
斜脊线 水平天沟线
屋檐线
同坡屋顶的投影
已知同坡屋面的倾角α和平面形状，求屋面的三面投 影。
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
同坡屋顶的投影
上题的第二种解法：
分析：第一种解法 屋面出现水平天沟， 不利于排水，第二 种解法则没有，因 此第二种解法更佳。
从平面图开始作图解题，补出°°
补出同坡屋面的左视图：
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
同坡屋面
αα
空间分析： 具有同坡屋面屋顶的楼房。
同坡屋面屋顶立体图。
平脊 屋面交线交点 斜脊
屋檐多边形
天沟（斜沟）
四坡屋面房屋的三面正投影
同坡屋顶画法
同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。
屋顶要素---屋面交线： 同坡屋面三维展示
屋脊
屋面底边：屋檐
同坡屋顶的特点
屋檐平行的两屋面 相交于屋脊。
相邻两屋面必交 于斜脊或天沟，其 水平投影必过屋檐 水平投影的交点且 呈角平分线。
屋脊
屋顶上有两条交 线时必有第三条交 线存在，且三交线 共点。
屋顶三交线中必 有一条水平的屋脊 和另两条傾斜 的斜脊或一条斜脊及一条天沟。
平脊线
凸角
凹角
斜脊线 水平天沟线
屋檐线
同坡屋顶的投影
已知同坡屋面的倾角α和平面形状，求屋面的三面投 影。
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
坡屋顶画法详解.PPT
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影。
5 加深
•.
•10
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
注意点：
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系
（长对正）！
•.
解： 1 作部分斜脊和天沟---过屋檐交点作斜脊和天沟
•.
•6
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
• 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
•.
•7
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： • 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
•.
•8
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊和天沟。
屋面！
屋脊！
2 作面投影---注意屋脊和四个屋面
5 注意积聚性和长对正
•.
•9
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊和天沟。
• 屋顶三交线中必
有一条水平的屋脊
和另两条傾斜 的斜脊或一条斜脊及一条天沟。
•.
•3
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
•.
•4
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
3 作剩余斜脊。
4 作正面投影。
5 加深
•.
•10
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
注意点：
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系
（长对正）！
•.
解： 1 作部分斜脊和天沟---过屋檐交点作斜脊和天沟
•.
•6
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
• 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
•.
•7
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： • 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
•.
•8
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊和天沟。
屋面！
屋脊！
2 作面投影---注意屋脊和四个屋面
5 注意积聚性和长对正
•.
•9
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊和天沟。
• 屋顶三交线中必
有一条水平的屋脊
和另两条傾斜 的斜脊或一条斜脊及一条天沟。
•.
•3
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
•.
•4
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
第三章第三讲同坡屋顶的画法及本章重点难点解析
同坡屋顶的重点解析
掌握同坡屋顶的构造和特点
理解同坡屋顶的排水原理
掌握同坡屋顶的施工工艺和要 点
了解同坡屋顶的常见问题和解 决方案
同坡屋顶的常见问题及解决方法
屋顶坡度不均匀
排水不畅
屋顶开裂
保温隔热性能差
感谢观看
汇报人：XX
XX
同坡屋顶的画法及重点难点解析
单击添加副标题
汇报人：XX
目录
01
同坡屋顶的画法
02
同坡屋顶的重点难点解析
01
同坡屋顶的画法
绘制同坡屋顶的步骤
确定屋顶的形状 和尺寸
画出屋顶的骨架 线
填充屋顶的瓦片
画出屋顶的排水 沟和烟囱
绘制同坡屋顶的注意事项
确定屋面材料：根据建筑风 格和功能需求选择合适的屋 面材料。
确定坡度：根据建筑需求和 当地气候条件选择合适的坡 度。
注意排水方向：在绘制同坡 屋顶时，要考虑到排水方向，
确保屋面排水顺畅。
注意结构安全：同坡屋顶的 结构安全至关重要，要确保
结构合理、稳定。
绘制同坡屋顶的技巧
确定比例和角度： 根据实际情况选择 合适的比例和角度， 以呈现最佳的视觉 效果。
绘制基准线：在绘 制同坡屋顶之前， 先画出基准线，以 确保绘制况 确定同坡屋顶的坡 度，以符合设计要 求。
注意细节：在绘制 同坡屋顶时，要注 意细节的处理，如 屋檐、排水口等， 以确保绘制的完整 性。
02
同坡屋顶的重点难点解析
同坡屋顶的难点解析
角度计算：正确计算屋顶的角度是关键，否则会影响排水和美观。 材料选择：选择合适的材料以承受风雨侵蚀和重量是重要的一环。 排水设计：合理设计排水系统，防止积水造成屋顶损坏。 施工精度：施工时需严格控制精度，以保证屋顶结构安全和防水性能。
坡屋顶画法详解
互详教育
同坡屋面 投影画法
精选课件
1
同坡屋面
精选课件
2
同坡屋顶画法
同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。
屋顶要素---屋面交线： 同坡屋面三维展示
屋脊
屋面底边：屋檐
精选课件
3
同坡屋顶的特点
屋檐平行的两屋面 相交于屋脊。
相邻两屋面必交 于斜脊或天沟，其 水平投影必过屋檐 水平投影的交点且 呈角平分线。
注意封口!45º方向
精选课件
8
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
精选课件
9
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊和天沟。
屋面！
屋脊！
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影---注意屋脊Biblioteka 四个屋面5 注意积聚性和长对正
精选课件
10
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊和天沟。
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影。
5 加深
精选课件
11
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
注意点：
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系 （长对正）！
精选课件
同坡屋面 投影画法
精选课件
1
同坡屋面
精选课件
2
同坡屋顶画法
同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。
屋顶要素---屋面交线： 同坡屋面三维展示
屋脊
屋面底边：屋檐
精选课件
3
同坡屋顶的特点
屋檐平行的两屋面 相交于屋脊。
相邻两屋面必交 于斜脊或天沟，其 水平投影必过屋檐 水平投影的交点且 呈角平分线。
注意封口!45º方向
精选课件
8
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
精选课件
9
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊和天沟。
屋面！
屋脊！
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影---注意屋脊Biblioteka 四个屋面5 注意积聚性和长对正
精选课件
10
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊和天沟。
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影。
5 加深
精选课件
11
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
注意点：
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系 （长对正）！
精选课件
坡屋顶结构构造PPT课件
坡屋顶坡度的形成及屋面支承系统
传统木梁架支承坡屋顶
▪ （二）坡屋顶的承重结构构件 ▪ 坡屋顶的承重结构构件主要有屋架和檩条
两种。
▪ 1.屋架 ▪ 屋架又称桁架、常用的形式为三角形，由上
弦、下弦及腹杆组成，所用材料有木材、钢
材及钢筋混凝土等。
▪ 木屋架一般用于跨度不超过12m的建筑； ▪ 钢木组合屋架一般用于跨度不超过18m的
二、坡屋顶的屋面构造
坡屋顶屋面一般是利用各种瓦材，如
平瓦、波形瓦、小青瓦等作为屋面防水材
料，靠瓦与瓦之间的搭接盖缝来达到防水
的目的。
• 平瓦屋面根据基层不同有冷摊瓦屋面、木
望板平瓦屋面和钢筋混凝土挂瓦板平瓦屋 面三种做法
• 1、冷摊瓦屋面：是在檩条上钉固椽条，
然后在掾条上钉挂瓦条并直接挂瓦
• 木望面的细部构造
平瓦屋面的细部构造
一、檐口构造 (1)纵墙檐口：可做成挑檐或封檐。 1）、砖挑檐8-49(a) 2）、挑檐木挑檐(b)、（c) 3）、挑檩挑檐图8-49（d) 4) 、掾条挑檐图8-49（e)
(2)山墙檐口：按屋顶形式有硬山和悬山两种做法。
• 硬山：是将山墙高出屋面的构造做法。 • 女儿墙与屋面交接处应做泛水，一般用砂浆抹
间。
二、坡屋顶的隔热 坡屋顶一般利用屋顶通风来隔热，有以下两
种方式：
•
把屋面做成双层，在檐口设进风口，屋脊设 出风口，利用空气流动带走间层的热量，以降低 屋顶的温度。
•
利用吊顶棚与坡屋面之间的空间作为通风层， 在坡屋顶的歇山、山墙或屋面等位置设进风口。
平1檩坡木塑坡(塑钢 其把塑顶塑构坡 1檩木构檩檩坡 ①常常坡1顶平1塑3屋特钢坡一其坡1(21、 、 、 、 ） 、))瓦条屋条料屋料木结屋料棚料架屋条条架条条屋用用屋棚瓦料架点筋屋般结屋山 纵将冷冷冷冷、冷屋 的 顶 高 波 面 波 组构 面 波 保 波 交 顶的 高 交 的 材 顶檩 檩 顶 保 屋 波 承 ： 混 顶 用 构 顶墙墙断摊摊摊摊挑摊面种坡度形两形合 类做形温形接坡 种度接间料坡 条条的温面形重构凝的于类的檐檐面瓦瓦瓦瓦檩瓦根类度要瓦斜瓦屋 型成瓦是瓦点度 类要点距的度 挑挑承是根瓦与造土承无型承口口形屋屋屋屋挑屋据见的使和面和架 有双和在和为的 见使为根选的 出出重在据和横简板重保有重：：状面面面面檐面基图形瓦玻相玻一 横层玻坡玻榫形 图瓦榫据用形 山山结坡基玻墙单平结温横结按可呈：：：：图：层成片璃交璃般 墙，璃屋璃齿成 片齿屋一成 墙墙构屋层璃承、瓦构隔墙构88屋做倒是是是是是--844不及搁钢形钢用 承在钢顶钢结及 搁结面般及 ，，构顶不钢重施屋构热承构-顶成T400在在在在在形同屋上瓦成瓦于 重檐瓦的瓦合屋 上合防与屋 用用件的同瓦相工面件要重件9。。形挑檩 檩 檩 檩 檩（或有面后具斜具跨、口具悬具，面后，水屋面不不主悬有具比方的主求、主式檐条条条条条dF冷支与有天有度 屋设有吊有整支 与整材架支 封封要吊冷有，便构要的屋要)有或形上上上上上摊承其质沟质不 架进质顶质体承 其体料所承 檐檐有顶摊质可、造有低架有硬封的钉钉钉钉钉瓦系他轻。轻超 承风轻棚轻性系 他性及用系 板板屋棚瓦轻以节可屋标承屋山檐预固固固固固屋统瓦、、过 重口、上、及统 瓦及基材统 封封架上屋、省约分架准重架和。制椽椽椽椽椽面片强强和，强加强抗片抗层料住住和加面强去木为和建和和1悬钢条条条条条8、平度度梁屋度铺度震平震构相，，檩铺、度承材以檩筑梁檩m山筋，，，，，的木行高高架脊高木高性行性造同沿沿条木木高重，下条中架条两混然然然然然建望，、、承设、板、较，较处，山山两板望、的有两两。承两种凝后后后后后筑板并透透重出透，透好并好理可墙墙种，板透横利种种重种做土在在在在在；平起明明风明上明；起；而为挑挑。上平明墙于：。。法。 。挂掾掾掾掾掾瓦到的的口的面的到定木檐檐面瓦的，防。瓦条条条条条屋防优优，优干优防，材边边干屋优使火板上上上上上面止点点利点铺点止一、的的铺面点房和固钉钉钉钉钉和溢，，用，一，溢般钢一一一和，屋隔定挂挂挂挂挂钢水可可空可层可水在材行行层钢可内音在瓦瓦瓦瓦瓦筋的兼兼气兼油兼的及瓦瓦油筋兼部等0横条条条条条. 混作做做流做毡做作钢，，毡混做有优墙并并并并并凝用屋屋动屋做屋用筋用用做凝屋较点或直直直直直土。顶顶带顶隔顶。混水水隔土顶大，屋接接接接接挂采采走采汽采凝泥泥汽挂采的但架挂挂挂挂挂瓦光光间光层光土砂砂层瓦光空房上瓦瓦瓦瓦瓦板用用层用，用。浆浆，板用间间，平。。的。然。抹抹然平。，开然瓦热后出出后瓦增间后屋量在披披在屋加尺在面，油水水油面了寸挂三以毡线线毡三内受瓦种降上，，上种部限板做低面进进面做空制的法屋铺行行铺法间。板顶设封封设划肋的 轻 固 固 轻 分上温质。。质的直度保保灵接。温温活挂材材性瓦料料。。。。
坡屋顶构造.PPT
•.
•23
•.
•24
•.
•25
•.
•26
坡屋面各部位名称
•.
•1
坡屋顶的组成
1.屋面层(各种瓦材及挂瓦件等) 2.承重结构(横墙、屋架、檩条、钢筋混凝土梁板等) 3.保温隔热层 4.顶棚层
•.
•2
坡屋顶的结构形式与屋面层
1.山墙支承结构(硬山搁檩)
横墙(山墙)砌筑成山尖形，檩条搁在山墙上 形成坡屋顶结构。
•.
•3
2.屋架支承形式
将三角形或梯形的屋架搁在纵墙上，檩条搁在
预应力槽形板
•.
•11
预应力自防水F形板屋面
•.
•12
现浇钢筋混凝土坡屋面构造
用钢筋混凝土浇筑坡屋顶梁板，板面上做防水卷材层再贴 挂各种瓦材和面砖。
•.
ቤተ መጻሕፍቲ ባይዱ•13
•.
•14
•.
•15
钢筋混凝土坡屋面节点构造
1.纵墙挑檐构造 2.纵墙挑檐沟构造
•.
•16
硬山封檐构造 出山泛水构造
•.
•17
屋脊(正脊、平脊)构造 斜脊构造
屋架上形成坡屋顶结构。
•.
•4
3.平瓦屋面层构造
——冷滩瓦屋面、木望板瓦屋面。
•.
•5
•.
•6
•.
•7
•.
•8
•.
•9
预制挂瓦板平瓦屋面
——在山墙或屋架上搁置挂瓦板，挂瓦板上挂平瓦。
•.
•10
预应力屋面板屋面 ——在屋架上搁置预应力屋面板，屋面板上铺贴瓦材或卷材
防水层。若为自防水构件，只需处理缝隙防水。
•.
•18
《坡屋顶结构构造》课件
Байду номын сангаас
结构构造方式
确定坡屋顶的具体构造方式， 如搭接式、翻包式或悬挂式， 以及各部件的连接方式。
构造方法
传统构造方法
采用传统的施工工艺和材料，如砖瓦、水泥和木材， 完成坡屋顶的搭建。
现代构造方法
应用现代化的建筑工艺和新材料，如钢结构和预制 板材，提高坡屋顶的施工效率和质量。
维护与修缮
1 定期检查
定期检查坡屋顶的状况，包括屋面覆盖物、雨水系统和结构完整性。
3
建筑维护
定期维护和修缮坡屋顶，以保持其良好的外观和功能性。
总结
优点与缺点
坡屋顶具有良好的排水性能 和风阻性能，但也存在施工 难度大和维护成本高的问题。
适用范围
适用于各种建筑类型，特别 是需要考虑排水和风力承受 能力的区域。
发展趋势
随着建筑技术和材料的进步， 坡屋顶设计和施工越来越注 重可持续性和环境友好性。
2 维护方法
采取必要的维护措施，如清理积水、修补损坏部分和防止水潮汐等。
3 修缮方法
在坡屋顶出现破损或老化情况时，进行修缮工作，以延长其使用寿命。
应用案例
1
建筑设计
坡屋顶广泛应用于各种建筑设计风格，如传统民居、现代别墅和商业办公楼。
2
建筑施工
施工时需要严格按照坡屋顶的结构设计和构造方法进行，确保施工质量和安全性。
《坡屋顶结构构造》PPT 课件
本课件将介绍坡屋顶结构构造的基本原理和技术细节。通过深入探讨坡屋顶 的构成要素和设计方法，帮助您更好地理解和运用。
简介
• 定义：坡屋顶是一种常见的屋顶形式，通过倾斜的结构将屋面上的水 流导向特定方向。
• 常见形式：包括单坡屋顶、双坡屋顶和多坡屋顶等。
坡屋顶详解9.30
（一）认识坡屋顶以及坡屋顶模板图画法1 双坡坡屋顶坡屋顶平面坡屋顶正立面坡屋顶侧立面模板图画法单坡屋顶进阶1 坡屋顶加平屋顶单坡屋顶进阶2 单坡屋面和双坡屋面组合2 四坡坡屋顶平面然后描出折梁模板，该折梁的三维图3各种坡屋顶组合双坡坡屋顶组合根据标高和节点做出辅助线最后描出斜梁模板形状。
这根折梁三维图4 别墅坡屋顶如果仔细分解其实就是四个四坡屋顶。
下面的你能看出来几种坡屋顶组合么？（二）屋面斜板设计坡屋面活荷载下板的弯矩坡屋面恒荷载下板的弯矩所以最终可以得出坡屋面斜板怎么设计？（三）梁柱坡屋面设计方法坡屋面建模和增加1/2层高恒荷载作用下梁柱的弯矩对比坡屋面按实际情况建模振型号周期转角平动系数(X+Y) 扭转系数1 0.9519 90.00 1.00 ( 0.00+1.00 ) 0.002 0.9050 0.00 1.00 ( 1.00+0.00 ) 0.003 0.8327 72.34 0.00 ( 0.00+0.00 ) 1.00平屋面增加2/3层高建模1 0.9742 90.00 1.00 ( 0.00+1.00 ) 0.002 0.9287 0.00 1.00 ( 1.00+0.00 ) 0.003 0.8657 90.00 0.00 ( 0.00+0.00 ) 1.00平屋面增加一半层高建模振型号周期转角平动系数(X+Y) 扭转系数1 0.9639 90.00 1.00 ( 0.00+1.00 ) 0.002 0.9191 0.00 1.00 ( 1.00+0.00 ) 0.003 0.8563 90.00 0.00 ( 0.00+0.00 ) 1.00总结最后得出梁柱坡屋面设计的方法。
四坡屋顶设计常见问题1闷屋顶2出屋面的机房和坡屋顶的相交问题。
四坡屋面画法
提要：随着平面和立面的变化多样，坡屋面的脊（谷）线也相应变得复杂化，为了掌握其规律和便于设计制图，列举了一般常规和特殊图例，进行图解和分析，另外对坡屋面高低相交和屋面突出物的防排水问题也顺便提及，供同行们参考。
关键词：坡屋面找脊一般性特殊性其他平屋面设计有很多优点，设计和施工较为简单，立面造型也简洁，常被采用，但也有不少缺点，防水、排水、隔热、保温等方面也存在一些不利因素，因此近几年有些大城市，逐渐把平屋面改成坡屋面，即所谓平改坡，看来是有其道理的。
坡屋面的设计，也有很多值得研究的问题，这里仅就坡屋面的脊线问题，作一简要的分析和斜述。
在注册建筑师的考题中，曾有一道是如何找脊线的问题。
当然简单的平面，一般都易解答，而复杂或比较复杂的平面，就不一定能马上解答，尤其在时间紧迫的情况下，可能就会难倒一些人。
方正的坡屋面，最简单的一般是单面坡、两面坡或四面坡，即单坡顶、两坡顶或四坡顶，至于歇山屋面那是在端部屋架间距不成整数的情况下出现的，实际上也是由四坡顶衍变而来的。
见图1c.四坡顶d.歇山顶图1.几种简单的坡屋顶两坡顶或四坡顶的屋面，其各自的排水坡度都是一致的，因而当两面坡时，其脊线的投影线就在两檐间的中分线上，当四面坡时，其四角脊线的投影就在四角的平分线上。
若四角是直角，则其脊线的投影线与檐口线成45度。
屋面的坡度，大的古建筑，如大庙大殿，其坡屋面并不是一个直线坡，越靠近屋脊处越陡，越接近檐口处越缓，甚至有反坡的趋势，尤其在四个角处，有反坡上翘现象，形成飞檐，因此它是一个曲线坡，这从排水和造型上都有其独特之处，而现代建筑就不可能作得那么复杂，一般都是直线坡，若个别仿古建筑，则另当别论。
无论直线坡还是曲线坡，其四角脊线的投影线都在该角的平分线上。
现代建筑的屋面讲究不多，要求不严，为了简化，一般都做成直线坡。
其坡度与屋面类别有关，瓦屋面一般为20～50%，即11.310～26.570，“民用建筑设计通则”规定，“平瓦必须铺置牢固，地震设防地区或坡度大于50%的屋面，应采取固定加强措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影。
5 加深
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
注意点：
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系 （长对正）！
注意
END
同坡屋面 投影画法
同坡屋面
同坡屋顶画法
同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。
屋顶要素---屋面交线： 同坡屋面三维展示
屋脊
屋面底边：屋檐
同坡屋顶的特点
屋檐平行的两屋面 相交于屋脊。
相邻两屋面必交 于斜脊或天沟，其 水平投影必过屋檐 水平投影的交点且 呈角平分线。
屋脊
屋顶上有两条交 线时必有第三条交 线存在，且三交线 共点。
返回主界面
返回次界面
屋顶三交线中必 有一条水平的屋脊 和另两条傾斜 的斜脊或一条斜脊及一条天沟。
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
解：
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
解： 1 作部分斜脊和天沟---过屋檐交点作斜脊和天沟
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊和天沟。
屋面！
屋脊！
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影---注意屋脊和四个屋面
5 注意积聚性和长对正
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊和天沟。
3 作剩余斜脊。
4 作正面投影。
5 加深
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
注意点：
画图原则----
1 先交先画。
2 注意封口符合 同坡屋顶的 投影特 点。
3 正面投影中左 右四屋面为正垂面。
4 注意三等关系 （长对正）！
注意
END
同坡屋面 投影画法
同坡屋面
同坡屋顶画法
同坡屋顶---每个屋面的坡度相同，四周屋檐同高的屋顶。
屋顶要素---屋面交线： 同坡屋面三维展示
屋脊
屋面底边：屋檐
同坡屋顶的特点
屋檐平行的两屋面 相交于屋脊。
相邻两屋面必交 于斜脊或天沟，其 水平投影必过屋檐 水平投影的交点且 呈角平分线。
屋脊
屋顶上有两条交 线时必有第三条交 线存在，且三交线 共点。
返回主界面
返回次界面
屋顶三交线中必 有一条水平的屋脊 和另两条傾斜 的斜脊或一条斜脊及一条天沟。
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
解：
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。
解： 1 作部分斜脊和天沟---过屋檐交点作斜脊和天沟
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊 和天沟。
2 作部分屋脊---屋脊平行相应屋檐
注意封口!45º方向
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊
和天沟。
2 作部分屋脊。
3 作剩余斜脊---45度方向
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解：
1 作部分斜脊和天沟。
屋面！
屋脊！
2 作部分屋脊。
3 作剩余斜脊。
4 作正面投影---注意屋脊和四个屋面
5 注意积聚性和长对正
例 已知同坡屋顶的水 平投影轮廓和屋面坡角 为45度，求其水平投影 及正面投影。 解： 1 作部分斜脊和天沟。
