发电机原理是指将机械能转化成电能的装置。
其基本原理是利用磁场和电路之间的相互作用来实现能量转换。
发电机由两大基本部分构成：导体和磁场。
导体是一个绕成线圈的金属导体，常用铜线制成。
而磁场则是通过永磁体或电磁体产生的。
当导体在磁场中运动时，由于导体中的自由电子受到磁场的作用，会发生电子的偏移和电荷的累积。
这样就形成了两端电位差，即电压。
导体绕成一个闭合的线圈后，当线圈转动时，导体和磁场之间的相互作用会使电荷开始在导线中流动，形成电流。
这个过程叫做感应现象。
发电机中的转子是通过外接动力源，如蒸汽机或水力发电站等，提供机械能来驱动的。
转子的旋转运动使导线切割磁力线，从而产生感应电流。
为了使电流连续不断地流动，发电机通常采用换向器或集电环来改变电流的方向。
这样导线就会不断地切割磁力线，产生交流电。
通过将感应电流导入电路中，就可以使用发电机产生的电能来推动各种电器设备的运转，实现电力的利用。
综上所述，发电机的工作原理是利用导线在磁场中运动时产生感应电流，通过电路将机械能转化为电能。
这种原理使得发电机在电力供应领域发挥了重要的作用。
发电机原理 物理
发电机原理物理
发电机是将机械能转化为电能的装置，其工作原理基于电磁感应现象。
下面是发电机的原理简述：
1. 磁场产生：发电机中需要通过一对永久磁体或者电磁铁来产生强大的磁场。
这些磁体或电磁铁会产生一个磁场，通常在轴心线附近形成一个磁场区域。
2. 导体回路：发电机中还需要一组导体回路，通常是由导线制成的线圈。
这些导体回路被安装在一个旋转的部件上，通常称之为转子。
导体回路可以是一组线圈或者只是一个导线。
3. 动磁场的相对运动：当转子旋转时，导体回路中的导线就会穿过磁场区域。
这种动与静之间的相对运动会引起导体回路中的自由电子受力，从而产生电流。
4. 电磁感应效应：根据电磁感应定律，导体回路中的电流的大小和方向取决于导线与磁场之间的相对运动速度。
当导线穿过磁场时，它们会受到一个力的作用，从而导致电子在导线内部移动。
5. 交流电输出：由于转子不断旋转，导体回路中就会产生交流电。
这时，通过连接导体回路两端的电路，就可以将交流电输出到外部负载上供电使用。
发电机的原理可以简单概括为：在磁场作用下，导体回路中的
导线运动会产生电磁感应效应，从而转化为交流电。
发电机通过这种方式将机械能转化为电能，实现电力的供应。
飞轮储能系统高速永磁同步电动发电机控制关键技术研究
飞轮储能系统高速永磁同步电动发电机控制关键技术研究一、本文概述随着全球能源结构的转型和可再生能源的大力发展，飞轮储能系统作为一种新型储能技术，凭借其高功率密度、快速充放电、长寿命等优势，逐渐受到业界的广泛关注和深入研究。
高速永磁同步电动发电机作为飞轮储能系统的核心部件，其控制技术的优劣直接影响到整个系统的性能与稳定性。
对高速永磁同步电动发电机控制关键技术的研究具有重要的理论意义和实际应用价值。
本文旨在深入研究飞轮储能系统中高速永磁同步电动发电机的控制技术，针对其高速旋转、高功率密度、高精度控制等特点，探索有效的控制策略和优化方法。
对高速永磁同步电动发电机的基本原理和结构特点进行详细介绍，为后续的控制技术研究奠定理论基础。
重点分析现有控制技术的优缺点，并针对存在的问题提出改进方案。
在此基础上，结合先进的控制理论和技术手段，设计高效的控制算法，实现对高速永磁同步电动发电机的高效、稳定控制。
通过仿真和实验验证所提控制技术的有效性和可行性，为飞轮储能系统的实际应用提供有力支持。
本文的研究内容不仅有助于推动飞轮储能技术的发展和应用，也为相关领域的研究人员提供有益的参考和借鉴。
同时，本文的研究成果对于提高我国在新能源和储能技术领域的自主创新能力和核心竞争力具有重要意义。
二、飞轮储能系统概述飞轮储能系统（Flywheel Energy Storage System，FESS）是一种基于机械能储存与释放原理的新型储能技术。
其基本原理是，通过高速旋转的飞轮将电能转化为机械能进行储存，当需要能量时，飞轮减速将机械能再转化回电能。
这种储能方式具有响应速度快、效率高、寿命长、维护成本低等优点，因此在电力调峰、分布式能源、不间断电源等领域具有广泛的应用前景。
飞轮储能系统的核心部件是高速永磁同步电动发电机（HighSpeed Permanent Magnet Synchronous MotorGenerator，HSPMSG）。
柴油发电机组的工作原理及特性

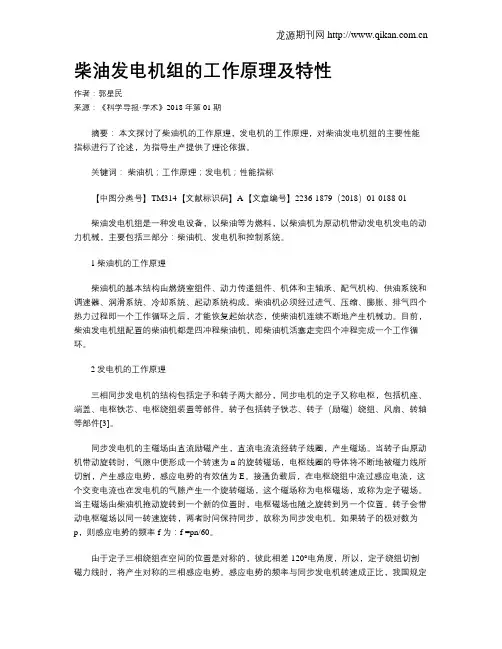

柴油发电机组的工作原理及特性作者：郭星民来源：《科学导报·学术》2018年第01期摘要：本文探讨了柴油机的工作原理，发电机的工作原理，对柴油发电机组的主要性能指标进行了论述，为指导生产提供了理论依据。
关键词：柴油机；工作原理；发电机；性能指标【中图分类号】TM314【文献标识码】A【文章编号】2236-1879（2018）01-0188-01柴油发电机组是一种发电设备，以柴油等为燃料，以柴油机为原动机带动发电机发电的动力机械，主要包括三部分：柴油机、发电机和控制系统。
1柴油机的工作原理柴油机的基本结构由燃烧室组件、动力传递组件、机体和主轴承、配气机构、供油系统和调速器、润滑系统、冷却系统、起动系统构成。
柴油机必须经过进气、压缩、膨胀、排气四个热力过程即一个工作循环之后，才能恢复起始状态，使柴油机连续不断地产生机械功。
目前，柴油发电机组配置的柴油机都是四冲程柴油机，即柴油机活塞走完四个冲程完成一个工作循环。
2发电机的工作原理三相同步发电机的结构包括定子和转子两大部分，同步电机的定子又称电枢，包括机座、端盖、电枢铁芯、电枢绕组装置等部件。
转子包括转子铁芯、转子（励磁）绕组、风扇、转轴等部件[3]。
同步发电机的主磁场由直流励磁产生，直流电流流经转子线圈，产生磁场。
当转子由原动机带动旋转时，气隙中便形成一个转速为 n 的旋转磁场，电枢线圈的导体将不断地被磁力线所切割，产生感应电势，感应电势的有效值为 E。
接通负载后，在电枢绕组中流过感应电流，这个交变电流也在发电机的气隙产生一个旋转磁场，这个磁场称为电枢磁场，或称为定子磁场。
当主磁场由柴油机拖动旋转到一个新的位置时，电枢磁场也随之旋转到另一个位置。
转子会带动电枢磁场以同一转速旋转，两者时间保持同步，故称为同步发电机。
如果转子的极对数为p，则感应电势的频率 f 为：f =pn/60。
由于定子三相绕组在空间的位置是对称的，彼此相差120°电角度，所以，定子绕组切割磁力线时，将产生对称的三相感应电势。
330_MW发电机定子3次谐波接地信号频发的原因及故障消除
Telecom Power Technology· ２４６ · 2023年1月25日第40卷第2期Ｊａｎ． ２５， ２０２３， Ｖｏｌ．４０ Ｎｏ．２ 运营维护技术ＤＯＩ：１０．１９３９９／ｊ．ｃｎｋｉ．ｔｐｔ．２０２３．０２．０７６330 MW 发电机定子3次谐波接地信号频发的原因及故障消除姜海涛，孙春明，王泽朋，闫鹏寿，王继东（甘肃电投金昌发电有限责任公司，甘肃 金昌 737202）摘要：针对某电厂330 MW 发电机定子3次谐波接地信号频繁报警，根据现场对发电机一次回路检查，发电机保护说明书内容及保护定值进行查阅，通过定子3次谐波接地信号发出前后的数据分析和现场检查综合判断，利用机组停运机会查明了发电机定子3次谐波接地信号频发的原因，确保发电机出现问题的概率大幅度减少，保证了机组的稳定运行。
关键词：发电机；定子接地；3次谐波；故障消除Causes of Frequent Occurrence of Stator Third Harmonic Grounding Signal of 330 MWGenerator and Its Fault EliminationJIA NG Haitao，SUN Chu nming ，WANG Zepeng ，YAN Pengshou, WANG Jidong（Gansu Power Investment Jinchang Power Generation Co., Ltd., Jinchang 737202, China ）Abstract: In view of the frequent alarm of the third harmonic grounding signal of the 330 MW generator stator in a power plant, according to the on-site inspection of the generator primary circuit, the contents of the generator protection manual and the protection settings, through the data analysis before and after the sending of the third harmonic grounding signal of the stator and the comprehensive judgment of the on-site inspection, the reason for the frequent occurrence of the third harmonic grounding signal of the generator stator was found out by using the opportunity of unit shutdown, The probability of generator problems is greatly reduced, and the stable operation of the unit is ensured.Keywords: alternator; stator grounding; third harmonic; fault elimination0 引 言某电厂2×330 MW 发电机由上海电机厂生产，型号QFSN-330-2-20，于2009年11月投产，发电机-变压器组保护设有2套完全独立的保护装置，共设3面保护柜，2套独立的保护布置于 A 、B 柜，而C 柜中则布置有非电量保护，3个保护柜的生产厂家均相同。
风力发电场保护配置及原理

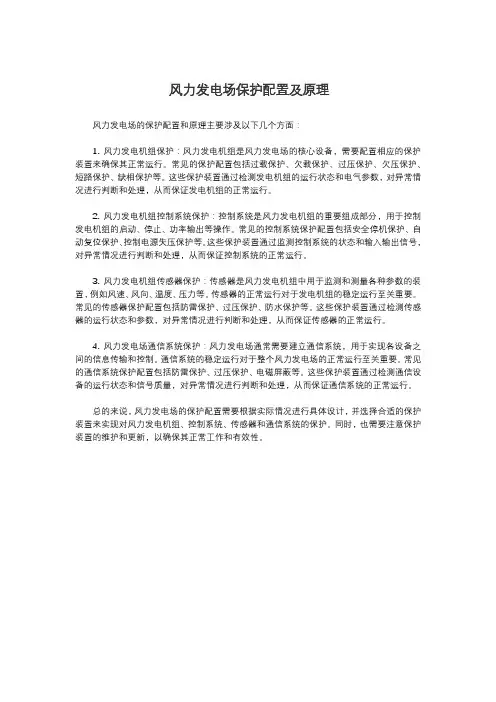

风力发电场保护配置及原理风力发电场的保护配置和原理主要涉及以下几个方面：1. 风力发电机组保护：风力发电机组是风力发电场的核心设备，需要配置相应的保护装置来确保其正常运行。

常见的保护配置包括过载保护、欠载保护、过压保护、欠压保护、短路保护、缺相保护等。
这些保护装置通过检测发电机组的运行状态和电气参数，对异常情况进行判断和处理，从而保证发电机组的正常运行。
2. 风力发电机组控制系统保护：控制系统是风力发电机组的重要组成部分，用于控制发电机组的启动、停止、功率输出等操作。
常见的控制系统保护配置包括安全停机保护、自动复位保护、控制电源失压保护等。
这些保护装置通过监测控制系统的状态和输入输出信号，对异常情况进行判断和处理，从而保证控制系统的正常运行。
3. 风力发电机组传感器保护：传感器是风力发电机组中用于监测和测量各种参数的装置，例如风速、风向、温度、压力等。
传感器的正常运行对于发电机组的稳定运行至关重要。
常见的传感器保护配置包括防雷保护、过压保护、防水保护等。
这些保护装置通过检测传感器的运行状态和参数，对异常情况进行判断和处理，从而保证传感器的正常运行。
4. 风力发电场通信系统保护：风力发电场通常需要建立通信系统，用于实现各设备之间的信息传输和控制。
通信系统的稳定运行对于整个风力发电场的正常运行至关重要。
常见的通信系统保护配置包括防雷保护、过压保护、电磁屏蔽等。
这些保护装置通过检测通信设备的运行状态和信号质量，对异常情况进行判断和处理，从而保证通信系统的正常运行。
总的来说，风力发电场的保护配置需要根据实际情况进行具体设计，并选择合适的保护装置来实现对风力发电机组、控制系统、传感器和通信系统的保护。
同时，也需要注意保护装置的维护和更新，以确保其正常工作和有效性。
