核磁共振仪是一种常用的科学仪器，用于研究原子、分子和核的性质。
它基于核磁共振现象，通过对样品进行放置在强磁场中的分析，得到有关样品结构和组成的信息。
核磁共振现象是指在强磁场中，原子核受到一种微弱的射频信号激发后，能够吸收和发射电磁辐射。
这种现象是由于原子核具有自旋，自旋会与外加磁场相互作用，从而产生能级分裂。
当核磁共振仪施加射频脉冲时，会改变核自旋的方向，从而引起能级的改变。
当这些能级回复到基态时，会释放出电磁辐射，从而产生核磁共振信号。
核磁共振仪的工作原理可以分为两个步骤：施加射频脉冲和检测共振信号。
在施加射频脉冲阶段，核磁共振仪会产生一个射频场，该场与样品中的核自旋相互作用。
这个射频场的频率必须与核自旋共振频率相匹配，才能有效激发核自旋的能级。
通常，核磁共振仪会通过不断改变射频场的频率，来扫描整个共振频率范围。
在检测共振信号阶段，核磁共振仪使用一个接收线圈来接收样品中放射出来的共振信号。
这个接收线圈会将接收到的信号放大后，送入一个检测器进行信号测量和分析。
通常，接收线圈会放置在样品周围，并与样品产生的磁场相互作用。
通过对施加射频脉冲和检测共振信号的不断重复，核磁共振仪可以获得丰富的核磁共振谱图，从而分析样品的结构和组成。
此外，核磁共振仪还可以通过改变磁场的强度和方向，来调整和增强信号的灵敏度和分辨率。
总之，核磁共振仪是一种基于核磁共振现象的仪器，能够通过施加射频脉冲和检测共振信号来研究样品的性质。
它在物理、化学、生物等领域中有着广泛的应用，为科学研究和实验提供了强大的技术支持。
核磁共振检测仪工作原理
核磁共振检测仪工作原理

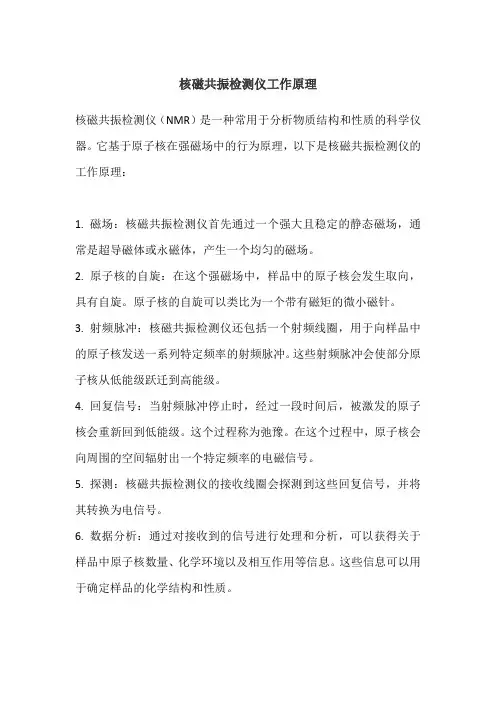

核磁共振检测仪（NMR）是一种常用于分析物质结构和性质的科学仪器。
它基于原子核在强磁场中的行为原理，以下是核磁共振检测仪的工作原理：
1. 磁场：核磁共振检测仪首先通过一个强大且稳定的静态磁场，通常是超导磁体或永磁体，产生一个均匀的磁场。
2. 原子核的自旋：在这个强磁场中，样品中的原子核会发生取向，具有自旋。
原子核的自旋可以类比为一个带有磁矩的微小磁针。
3. 射频脉冲：核磁共振检测仪还包括一个射频线圈，用于向样品中的原子核发送一系列特定频率的射频脉冲。
这些射频脉冲会使部分原子核从低能级跃迁到高能级。
4. 回复信号：当射频脉冲停止时，经过一段时间后，被激发的原子核会重新回到低能级。
这个过程称为弛豫。
在这个过程中，原子核会向周围的空间辐射出一个特定频率的电磁信号。
5. 探测：核磁共振检测仪的接收线圈会探测到这些回复信号，并将其转换为电信号。
6. 数据分析：通过对接收到的信号进行处理和分析，可以获得关于样品中原子核数量、化学环境以及相互作用等信息。
这些信息可以用于确定样品的化学结构和性质。
核磁共振仪原理
核磁共振仪原理核磁共振（Nuclear Magnetic Resonance，NMR）是一种重要的物质结构分析技术，它通过对样品中原子核的磁共振现象进行研究，能够提供关于样品结构、成分和动力学等信息。
核磁共振仪是实现核磁共振技术的关键设备，它的工作原理对于理解核磁共振技术至关重要。
核磁共振仪的工作原理主要涉及核磁共振现象、磁场、射频场和检测信号等方面。
首先，当样品置于外加静磁场中时，样品中的原子核会受到静磁场的作用，产生能级分裂。
当外加射频场的频率与样品原子核的共振频率相匹配时，样品中的原子核将吸收能量并发生共振现象。
这时，核磁共振仪会对样品施加一个射频脉冲，使得原子核进入共振状态，然后通过检测样品的共振信号来获取样品的相关信息。
核磁共振仪主要由主磁场系统、射频系统、梯度场系统和检测系统组成。
主磁场系统用于产生均匀的静磁场，其强度通常在1.5-3.0特斯拉之间。
射频系统用于产生射频场，其频率与样品的共振频率相匹配。
梯度场系统用于在空间中产生梯度磁场，从而实现空间位置的编码。
检测系统用于接收样品的共振信号，并将其转换为数字信号进行处理和分析。
核磁共振仪的工作原理涉及到多个物理学和工程学的知识，包括原子核磁共振、电磁学、量子力学、信号处理等。
通过合理设计和优化核磁共振仪的各个系统，可以提高核磁共振技术的灵敏度、分辨率和应用范围，从而更好地满足科学研究和工程应用的需求。
总之，核磁共振仪是一种重要的分析仪器，其工作原理涉及到多个方面的知识。
了解核磁共振仪的工作原理对于正确使用和理解核磁共振技术具有重要意义，也有助于进一步推动核磁共振技术在化学、生物、医学等领域的应用和发展。
仪器分析核磁共振原理
数据分析
• 对解析后的核磁共振谱图进行定量分析和定性分析，获取原子核的性质和信息
• 数据分析的方法和参数选择会影响实验结果的准确性和可靠性
04
核磁共振谱图解析
核磁共振谱图的基本知识
核磁共振谱图
• 是由核磁共振仪器测量得到的，表示原子核在外磁场中的能量吸收
或放大程度的图谱
• 谱图中包含了原子核的性质、结构和相互作用等信息
横坐标
• 表示核磁共振信号的化学位移，单位为百万分之一（ppm）
• 化学位移是衡量原子核在外磁场中能量吸收或放大程度的重要参数
⌛️
纵坐标
• 表示核磁共振信号的强度，单位为任意单位（a.u.）
• 信号强度反映了原子核的数量和性质，是谱图解析的重要依据
核磁共振谱图的解析方法
峰归属
• 根据峰的化学位移、强度和积分等参数，判断峰归属为哪个原子核
局限性
• 仪器成本高，维护复杂，操作要求高
• 实验条件苛刻，需要稳定的磁场和低温环境
• 对于某些具有磁性的样品，可能会受到磁场干扰，影响实验结果
核磁共振技术的发展趋势
01
更高磁场强度
• 随着磁体技术的不断发展，核磁共振仪器的磁场强度将
不断提高
• 更高的磁场强度有助于提高核磁共振信号的质量和分辨
率，提高实验结果的准确性
• 射频磁场的频率和强度会影响核磁共振信号的激发效率和检测灵敏度
核磁共振信号的检测与处理
• 探测器检测到核磁共振信号后，将其转换为电信号
• 数据采集与处理系统对电信号进行数据采集、处理和存储，获取原子核
的性质和信息
⌛️
核磁共振仪器的性能指标
磁场强度
仪器实训报告核磁共振仪
一、摘要本次实训课程，我们学习了核磁共振仪的基本原理、操作方法以及应用领域。
通过实际操作，我们深入了解了核磁共振技术的基本流程，掌握了核磁共振仪的使用技巧，并对其在科学研究、临床诊断等领域的应用有了更直观的认识。
本文将从核磁共振仪的原理、操作步骤、实训过程及心得体会等方面进行详细阐述。
二、核磁共振仪的基本原理核磁共振（Nuclear Magnetic Resonance，NMR）是一种利用原子核在外加磁场中的磁共振现象来研究物质结构和性质的技术。
核磁共振仪的基本原理如下：1. 磁场产生：通过一个强大的磁场，使原子核产生磁矩，磁矩的方向与磁场方向平行或反平行。
2. 电磁波激发：在磁场中，原子核受到特定频率的电磁波激发，当电磁波的频率与原子核的拉莫尔频率相匹配时，原子核发生共振。
3. 能量吸收与释放：发生共振的原子核吸收电磁波能量，使其能量状态发生跃迁。
随后，原子核释放能量，返回到基态。
4. 信号检测：原子核释放的能量通过电磁波形式传播，被核磁共振仪的检测器接收，最终转化为电信号。
三、核磁共振仪的操作步骤1. 准备工作：打开核磁共振仪，预热至工作温度，调整仪器参数，如频率、磁场强度等。
2. 样品准备：将待测样品放入样品管中，确保样品与射频线圈、梯度线圈等设备接触良好。
3. 调谐：根据样品的性质，调整核磁共振仪的频率、磁场强度等参数，使样品处于最佳工作状态。
4. 调制：选择合适的调制方式，如脉冲序列、射频脉冲等，以获得所需的核磁共振信号。
5. 数据采集：启动核磁共振仪，进行数据采集，记录原子核的共振信号。
6. 数据处理：对采集到的核磁共振信号进行滤波、降噪等处理，以获得高质量的谱图。
7. 结果分析：根据核磁共振谱图，分析样品的结构、性质等信息。
四、实训过程及心得体会1. 实训过程在实训过程中，我们按照操作步骤，依次完成了核磁共振仪的预热、样品准备、调谐、调制、数据采集、数据处理和结果分析等环节。
在操作过程中，我们遇到了一些问题，如样品管与射频线圈接触不良、调制参数设置不当等。
核磁共振仪原理
核磁共振仪原理核磁共振仪（Nuclear Magnetic Resonance，NMR）是一种重要的科学仪器，常用于原子核的谱学分析以及结构分析等领域。
其原理是基于核磁共振现象，利用一系列的电磁场和射频脉冲来激发和探测样品中的原子核。
核磁共振现象核磁共振现象是指在外加磁场的作用下，原子核会发生共振吸收和发射射频辐射的现象。
这是因为原子核具有自旋，而自旋带电粒子会产生磁矩。
当样品置于外加静态磁场中时，原子核的自旋将分为两个能级，即低能级（自旋向下）和高能级（自旋向上）。
这两个能级之间的能差与外加磁场的强度有关。
磁共振条件核磁共振发生的条件是满足共振条件。
共振条件由下式给出：$$ \\Delta E = \\gamma \\cdot B_0 $$其中，$\\Delta E$ 是两个能级之间的能差，$\\gamma$ 是核的旋磁比，B0是外加静态磁场的强度。
从上式可以看出，当外加静态磁场的强度为一定值时，能够引起核磁共振。
这也是为什么在核磁共振实验中需要使用强大的磁场的原因。
核磁共振仪的基本构成核磁共振仪主要由以下几个部分组成：1. 磁体系统磁体系统是核磁共振仪中最重要的组成部分之一。
它是产生外加静态磁场的设备，通常使用超导磁体。
超导磁体的优点是能够产生强大的稳定磁场，同时对外界磁场的干扰也较小。
2. 电子学系统电子学系统用于产生和检测射频脉冲信号。
它通常包括射频发生器、射频放大器和射频检测器等部分。
射频脉冲信号通过传输线和探头进入样品，并接收样品发射的射频信号。
3. 控制系统控制系统用于控制核磁共振仪的各种参数和操作，例如控制磁场的强度和方向，以及调节射频脉冲的参数等。
控制系统通常由计算机进行控制，通过软件进行操作和数据处理。
4. 样品系统样品系统用于放置待测试的样品。
样品通常是溶于溶剂中的液体或制备成固体的样品。
为了减小溶液或固体样品对磁场的影响，样品通常需要放置在玻璃管或NMR管中。
核磁共振的应用核磁共振具有广泛的应用，包括化学、生物、医学、材料科学等领域。
核磁共振波谱仪功能原理
核磁共振波谱仪是一种研究原子核对射频辐射吸收的仪器，它能够对各种有机和无机物的成分、结构进行定性分析，有时也可以进行定量分析。
其工作原理如下：
在强磁场中，原子核发生能级分裂。
当原子核吸收外来电磁辐射时，将发生核能级的跃迁，即产生所谓的NMR现象。
当外加射频场的频率与原子核自旋进动的频率相同时，射频场的能量才能被原子核有效地吸收，为能级跃迁提供助力。
因此，某种特定的原子核在给定的外加磁场中，只吸收某一特定频率射频场提供的能量，这样就形成了一个核磁共振信号。
核磁共振波谱仪主要有两大类：高分辨核磁共振谱仪和宽谱线核磁共振谱仪。
前者主要用于有机分析，只能测液体样品；后者可直接测量固体样品，在物理学领域应用较多。
以上信息仅供参考，如有需要，建议查阅核磁共振波谱仪的书籍或者咨询相关专业人士。
台式核磁共振波谱仪原理
台式核磁共振波谱仪原理一、原子核的自旋原子核是由质子和中子组成的，它们都具有自旋的特性。
自旋是一种旋转运动，类似于地球的自转。
由于原子核的自旋，它们具有磁矩。
磁矩是磁场的矢量，其方向与原子核的自旋轴一致。
二、核磁共振现象当一个具有磁矩的原子核处于磁场中时，它会受到磁场的作用力。
如果磁场足够强，原子核的磁矩会与磁场方向平行或反平行。
当原子核的磁矩与磁场方向平行时，原子核处于低能态；当原子核的磁矩与磁场方向反平行时，原子核处于高能态。
由于能量差的存在，原子核会吸收特定频率的射频能量，从而实现从低能态到高能态的跃迁。
这种现象被称为核磁共振（NMR）。
三、磁场与射频场的相互作用在台式核磁共振波谱仪中，一个强磁场被用来使原子核产生磁共振。
射频场则用于诱导原子核发生跃迁。
当射频场与磁场相互作用时，原子核会吸收特定频率的能量，从而实现能级的跃迁。
四、信号检测与处理当原子核发生跃迁时，它会释放出能量，产生一个微弱的信号。
这个信号被接收器检测并转化为电信号，经过放大和滤波后进一步处理。
最终得到的信号可以被用来分析样品的成分和结构。
五、化学位移由于不同原子周围的电子环境不同，它们在磁场中的共振频率也会有所不同。
这种共振频率的微小差异被称为化学位移（Chemical Shift）。
化学位移是分析物质成分和结构的重要手段之一。
通过测量化学位移，可以推断出原子所处的化学环境。
六、自旋-自旋耦合当两个相邻的原子核之间存在相互作用时，它们的自旋状态会产生相互影响。
这种现象被称为自旋-自旋耦合（Spin-Spin Coupling）。
自旋-自旋耦合会导致谱线分裂成多个峰，峰之间的距离和强度可以用来推断相邻原子之间的相互作用。
七、耦合常数耦合常数是描述自旋-自旋耦合强度的参数。
通过测量耦合常数，可以进一步了解分子内部的相互作用和结构信息。
八、弛豫现象弛豫是NMR中的一个重要概念，指的是原子核从激发态回到平衡态的过程。
在弛豫过程中，原子核释放能量并恢复到稳定的低能态。
核磁共振工作原理
核磁共振工作原理核磁共振（Nuclear Magnetic Resonance，NMR）是一种基于原子核的物理现象的仪器技术，它在医学、化学、材料科学等领域具有重要应用。
核磁共振工作原理是指通过外加磁场和射频脉冲来激发样品中的原子核，从而探测和分析样品的结构和性质。
核磁共振的工作原理可以简单地解释为：当一个物质处于磁场中时，其原子核会表现出一种特殊的行为，即核自旋。
核自旋可以理解为原子核围绕自身轴线的旋转运动，类似于地球自转。
根据原子核的不同性质和组成，其自旋的性质也不相同。
当外加一个静态磁场时，原子核自旋会沿着磁场方向分裂成不同的能级，这称为塞曼效应。
在低温下，原子核自旋的能级差异很小，因此大多数原子核处于基态。
但当外加一定能量的射频脉冲时，能量将被吸收，部分原子核从基态跃迁到激发态。
当射频脉冲停止后，激发态的原子核会逐渐返回基态，并释放出能量。
通过测量释放出的能量，可以得到关于样品中原子核的信息。
核磁共振的信号获取和处理过程可以分为三个主要步骤：激发、接收和处理。
首先，通过外加磁场和射频脉冲来激发样品中的原子核。
接着，利用接收线圈来接收原子核释放出的能量信号。
最后，通过一系列的信号处理方法来提取样品的信息。
核磁共振的仪器由主磁场、射频系统、探头和信号处理系统等组成。
主磁场是核磁共振的基础，它提供了一个稳定的磁场环境。
射频系统用于产生射频脉冲，激发和探测样品中的原子核。
探头则用于将射频信号转换为电信号，并将其送入信号处理系统进行分析和解读。
核磁共振技术在化学领域有着广泛的应用。
通过核磁共振技术，可以确定化合物的结构和组成，分析化学反应的动力学和热力学参数，研究分子间的相互作用等。
核磁共振技术还可以用于医学诊断，如核磁共振成像（Magnetic Resonance Imaging，MRI）。
MRI通过扫描人体内部的核磁共振信号，可以获取不同组织的图像，用于医学诊断和疾病治疗。
核磁共振工作原理是基于原子核自旋的物理现象，通过外加磁场和射频脉冲来激发和探测样品中的原子核。
核磁共振(nmr)工作原理及基本操作
核磁共振(nmr)工作原理 及基本操作
核磁共振（Nuclear Magnetic Resonance，NMR）是一种基于原子核的物理现 象，利用磁场和射频信号来研究物质的性质。本文将介绍核磁共振的工作原 理和基本操作。
核磁共振的介绍
核磁共振是一种重要的分析技术，通过探测核自旋的能级差异，可以获取物 质的结构和性质信息。
Hale Waihona Puke 核磁共振的基本原理核磁共振原理基于核自旋与磁场相互作用，核自旋在外磁场的作用下能够发生能级分裂，利用这种能级分裂可 以获得丰富的物质信息。
核磁共振的仪器和设备
核磁共振仪器通常包括主磁场系统、射频系统、梯度场系统和控制系统等，这些设备共同工作，实现核磁共振 的实验需求。
核磁共振的样品制备和操作
样品的制备和操作对核磁共振实验的结果有着重要影响，包括选择合适的溶 剂、控制温度和快速混合等技巧。
核磁共振的常见应用
核磁共振广泛应用于有机化学、生物化学、药物学等领域，用于分析物质的结构、动力学行为、交互作用等。
核磁共振在生物医学中的应用
核磁共振在生物医学领域的应用十分广泛，用于生物分子的结构研究、疾病诊断和治疗监控等。
核磁共振实验的数据处理和解 读
核磁共振实验的数据处理和解读是非常关键的一步，包括峰识别、峰积分、 峰归属以及数据解释和分析等。
核磁共振仪使用指南
核磁共振仪使用指南核磁共振( Nuclear Magnetic Resonance, NMR) 技术是一项重要的分析手段，广泛应用于医学、生物化学、化学等领域。
本文为您提供核磁共振仪的使用指南，介绍核磁共振仪的基本原理、操作步骤、注意事项等内容，帮助您正确、高效地使用核磁共振仪。
一、核磁共振仪基本原理核磁共振仪通过测定样品中原子核在外加磁场和射频场作用下的能级差异，获取样品的分子结构和组成信息。
核磁共振仪的主要组成部分包括磁体系统、射频系统、探头系统、控制系统等。
1. 磁体系统：核磁共振仪的核心部分是磁体系统，它产生一个强大的恒定磁场，通常使用超导磁体。
在使用核磁共振仪时，要确保磁体系统的正常运行，避免磁场泄漏和磁场变化。
2. 射频系统：射频系统用于产生与样品频率匹配的射频场，激发样品中的核磁共振信号。
在使用核磁共振仪时，要根据样品的性质和实验需求选择合适的射频参数，如频率、功率等。
3. 探头系统：探头是核磁共振仪中与样品直接接触的部分，它包含送射和接收线圈。
探头的设计和选择对实验结果影响很大，要根据样品性质和实验要求进行选择和调整。
4. 控制系统：核磁共振仪的控制系统负责核磁共振实验的参数设置、数据采集和处理等功能。
在使用核磁共振仪时，要熟悉并掌握控制系统的操作方法，确保实验的准确性和可重复性。
二、核磁共振仪操作步骤1. 准备样品：选择合适的样品，并准备好样品溶液。
在样品制备过程中，要避免任何可能引起污染或改变样品性质的因素。
2. 样品装填：将样品溶液置于核磁共振仪的样品管中，并尽量保持样品的均匀分布和稳定性。
3. 参数设置：根据实验要求和样品性质，在核磁共振仪的控制系统中进行参数设置，如射频频率、扫描时间等。
4. 数据采集：启动核磁共振仪，开始数据采集。
在数据采集过程中，要仔细观察和记录实验现象，确保数据的准确性和可靠性。
5. 数据处理：使用核磁共振仪的数据处理软件对采集的数据进行处理和分析。
核磁共振仪原理及应用
核磁共振仪原理及应用核磁共振（NMR）是一种基于原子核的磁性性质和旋磁效应的现象进行研究的无损检测技术。
核磁共振仪是用于进行核磁共振实验的仪器装置。
它通过对样品中核自旋的磁矩进行调制，然后使用射频电磁场和梯度磁场进行检测和分析，实现对物质内部结构和组成的非破坏性分析。
核磁共振仪的原理是基于核磁共振现象，即当核自旋体系处于外磁场中时，核磁矩与外磁场方向有关的能级差异会发生。
在核磁共振仪中，外磁场由超导磁体产生，其强度通常在0.01-30特斯拉（T）之间。
样品被放置在磁体中心的探头内。
同时通过探头中的线圈产生射频电磁场和梯度磁场。
当样品处于外磁场中时，核自旋会在磁场作用下沿着磁场方向产生进动。
通过施加射频场调制核自旋的旋磁效应，使它们的能级发生跳跃。
当射频场的频率与核自旋的能级差相等时，就会发生共振吸收，吸收的强度与核自旋的种类、数量和局域环境等相关。
核磁共振仪在医学、化学、物理学等领域有广泛的应用。
在医学中，核磁共振成像（MRI）是一种非侵入性、不需要放射性同位素的成像技术，可以对人体内部组织结构进行高清晰度的图像显示，从而实现对肿瘤、血管疾病、神经系统疾病等的诊断和治疗监控。
核磁共振还可用于医学研究，如通过核磁共振波谱（NMR Spectroscopy）分析体内物质的代谢产物，推断疾病的发生和发展机制。
在化学中，核磁共振仪常用于分析有机化合物的结构和纯度。
通过核磁共振波谱，可以判断分子中的官能团、化学位移、耦合常数等信息，从而确定分子的结构和环境。
核磁共振还可用于溶液中化学反应的动力学研究，如测定化学反应速率常数和活化能。
此外，核磁共振还可以用于核磁共振敏感性研究、多维核磁共振等高级技术的探索。
在物理学领域，核磁共振可以用于研究材料的物理特性、表面性质和自旋动力学等。
例如，通过核磁共振技术，可以测定材料中的自旋-自旋关联、磁矩动力学参数等，从而揭示材料的量子自旋特性和磁性行为。
此外，核磁共振还可以用于材料中晶格结构的测定、超导材料中磁场分布的研究等。
核磁共振仪器工作原理
核磁共振仪器工作原理1. 前言核磁共振仪是一种常用的分析仪器，能够通过分析核磁共振现象获取样品的结构信息。
了解核磁共振仪的工作原理对于理解实验结果、分析谱图具有重要意义。
下面我们将简单介绍核磁共振仪的工作原理。
2. 核磁共振的基本原理核磁共振(Nuclear Magnetic Resonance, NMR)是一种重要的现象，指的是处于恒定外磁场中的核磁矩在一定条件下能够吸收和发射射频(电磁波)的能量而发生共振。
其中，核磁矩的性质和行为类似于小磁铁，可以与外磁场互相作用，从而形成共振。
核磁共振常常用来探测分子中原子核的位置、种类及周围化学环境等信息，因此在化学、物理、生物学等领域得到广泛应用。
而核磁共振仪则是一种专门用于检测核磁共振现象的仪器。
3. 核磁共振仪的构成和功能核磁共振仪主要由磁体、探头、射频信号源、控制电路和计算机等组成。
其中，磁体是核磁共振仪最基本的部件之一，其主要作用是产生恒定的外磁场。
磁体通常采用超导技术，能够在极低温度下达到极高的磁场强度，以保证检测的灵敏度和精度。
探头则是核磁共振仪中另一个重要的部件，用于辐射射频波和探测样品发出的信号。
探头分为两种类型：线圈探头和表面线圈探头。
线圈探头主要用于检测液态样品，而表面线圈探头则适用于固态样品。
射频信号源负责产生不同频率的射频信号，来刺激样品中的核磁共振信号。
控制电路则用于控制各个部件的运行，以及采集数据和处理数据。
计算机则用于存储、处理和显示信息。
4. 核磁共振仪的工作过程接下来，我们来看一下核磁共振仪的工作过程。
首先，将待检测的样品放入磁体中。
样品需要在恒定磁场下处于热平衡状态。
这时，样品的核磁矩会分布在不同的能级上。
接下来，在样品中辐射一定频率的射频信号，使得样品中的核磁矩从一个能级跃迁至另一个能级，产生共振吸收峰。
同时，探头会检测到样品发出的共振信号。
改变射频信号的频率和强度，可以获得样品的不同核磁共振信号和强度。
这些信号会由控制电路和计算机进行处理，形成核磁共振谱图。
核磁共振仪工作原理
核磁共振仪工作原理
核磁共振仪（Nuclear Magnetic Resonance，NMR）是一种使
用核磁共振现象来获得样品信息的仪器。
其工作原理如下：
1. 核磁共振现象：核磁共振现象是指在外加静磁场和射频磁场的作用下，处于磁共振状态的核自旋态发生变化的现象。
当核自旋磁矩与外加磁场相互作用时，能级结构发生变化，核自旋可在不同能级之间跃迁。
2. 静磁场：核磁共振仪利用高强度恒定静磁场，通常由超导磁体产生。
静磁场的作用是使样品内核自旋趋于排列在同一方向上，从而形成磁矩。
3. 射频磁场：核磁共振仪通过产生一定频率的射频磁场，与静磁场相互垂直。
射频磁场的作用是改变核自旋的能级状态，使其跃迁到不同能级。
4. 核磁共振信号接收：当射频磁场与核自旋能级发生共振时，被激发的核自旋进入共振状态，并在回到基态时释放能量。
这些释放的能量通过感应线圈接收，并转化为弱电信号。
5. 信号处理与分析：通过适当的信号处理方法，可以将接收到的弱电信号放大、滤波、数字化处理。
经过傅里叶变换等数学运算，便可获得核磁共振谱图。
6. 数据解析与分析：通过对核磁共振谱图的解析与分析，可以获得有关样品分子的信息，如化学结构、化学位移、耦合常数、
含量等。
综上所述，核磁共振仪利用静磁场和射频磁场的相互作用，通过核磁共振现象获取样品的信息。
核磁共振波谱仪原理
核磁共振波谱仪原理
核磁共振波谱仪的原理主要包括以下几个方面：
一、磁性核自旋
在原子核内，质子和中子分别具有向上和向下的自旋状态。
使原子核具有磁性。
在自由状态下，自旋的方向是随机的；而在磁场中，自旋的方向会发生取向，在某一方向上存在比较明显的取向，这样就形成了磁矩。
二、Larmor进动
在磁场中，自旋的核在自身的自转以及磁矩和磁场力矩的作用下，磁矩所在的位置就会产生旋转，被称为Larmor进动。
而Larmor进动的频率即为Larmor频率，由核磁共振频率公式可知，Larmor频率与磁场强度和陀螺比有关。
三、核磁共振
在外加交变磁场的作用下，共振会发生。
共振频率即为Larmor频率。
在此之时，签磁矩获得能量，转向高能态。
当磁场移去时，磁矩回到原位，同时释放出能量。
以上就是核磁共振波谱仪的基本原理，其中包括原子核的磁性、Larmor进动
以及核磁共振等核心部分。
基于这些原理，科研人员设计出各种核磁共振设备，推动了科学研究的发展。
核磁共振仪原理
核磁共振仪原理一、引言核磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，它通过检测人体组织中的核磁共振信号来获取图像信息。
核磁共振仪是实现核磁共振成像的关键设备，本文将介绍核磁共振仪的原理。
二、核磁共振现象核磁共振现象是基于原子核的特性而产生的。
原子核由质子和中子组成，而质子具有自旋。
当处于外加磁场中时，质子的自旋会发生两种状态的转变：平行（低能态）和反平行（高能态）。
这两种状态之间的能量差与外加磁场的强度有关。
三、核磁共振仪的构成核磁共振仪主要由磁体系统、射频系统、梯度线圈系统和控制系统等部分组成。
1. 磁体系统磁体系统是核磁共振仪的核心部分，它负责产生强大的静态磁场。
通常采用超导磁体，通过通电产生强磁场。
磁体系统的稳定性和均匀性对于成像的质量至关重要。
2. 射频系统射频系统是核磁共振仪的信号源，它产生并发送射频脉冲信号。
射频脉冲信号的频率和振幅可以根据需要进行调节。
射频脉冲信号的作用是激发磁共振信号。
3. 梯度线圈系统梯度线圈系统由三个线圈组成，分别是x方向、y方向和z方向的梯度线圈。
梯度线圈的作用是在空间上产生可控的线性变化的磁场，以实现空间编码。
4. 控制系统控制系统是核磁共振仪的大脑，负责控制整个仪器的运行。
它可以对磁场、射频和梯度线圈进行精确控制，调节参数以获得高质量的图像。
四、核磁共振成像过程核磁共振成像主要包括以下几个步骤：激发、接收、编码和重建。
1. 激发在激发阶段，射频系统发送射频脉冲信号，激发磁共振信号。
射频脉冲信号的频率与静态磁场的强度相关。
2. 接收在接收阶段，射频系统切换为接收状态，接收磁共振信号。
磁共振信号是由激发阶段产生的共振信号。
3. 编码在编码阶段，梯度线圈系统产生线性变化的磁场，对磁共振信号进行空间编码。
通过改变梯度线圈的强度和方向，可以获得空间位置信息。
4. 重建在重建阶段，计算机对接收到的信号进行处理和重建。
核磁共振仪原理
核磁共振仪原理
核磁共振仪（Nuclear Magnetic Resonance Spectrometer，NMR）利用原子核自旋的量子性质和原子核与外加磁场相互作用的原理，进行物质结构的研究和分析。
核磁共振的原理基于以下几个关键概念：
1. 自旋：原子核具有自旋，可以视为一个类似于地球绕轴自转的旋转运动。
2. 磁矩：自旋产生的磁矩类似于地球的磁场，有一个磁矩向量指向特定的方向。
3. 磁场：外加静态磁场对原子核磁矩产生的影响。
4. 共振：外加磁场和原子核的相互作用会导致核磁矩改变状态，从一个能级跃迁到另一个能级。
核磁共振仪的原理可以概括为以下几个步骤：
1. 建立磁场：核磁共振仪通过在样品周围建立一个强大的静态磁场，使样品中的原子核的磁矩排列起来。
2. 应用射频场：通过应用特定频率的射频脉冲场，使相邻能级之间的原子核发生共振。
这个频率等于外加磁场对原子核磁矩的作用力与原子核之间的相互作用力相等时的频率，称为拉莫尔频率。
3. 探测信号：原子核共振后，会产生一个电磁信号的吸收峰。
核磁共振仪利用探测器来接收和放大这个信号。
4. 分析数据：仪器利用信号的强度、频率和形状等参数，经过谱仪的自动处理和计算，可以得到一系列峰，用于分析样品中的结构和化学环境。
总的来说，核磁共振的原理是通过应用外加磁场和射频场来激发样品中原子核的共振，并通过探测器接收和分析相应的信号，从而研究和分析样品的分子结构和化学环境。
核磁共振波谱仪原理
核磁共振波谱仪原理核磁共振波谱仪的原理主要包括强磁场、射频场、检测器和数据处理系统。
首先是强磁场，核磁共振波谱仪中的强磁场可以使样品中的原子核产生能级分裂，从而产生共振吸收。
其次是射频场，射频场是通过射频线圈产生的，它可以使样品中的原子核在共振频率上吸收射频能量。
然后是检测器，检测器可以检测样品中原子核吸收射频能量的强度和频率，从而得到核磁共振波谱图。
最后是数据处理系统，数据处理系统可以对检测到的核磁共振信号进行处理和分析，得出样品的结构和信息。
在核磁共振波谱仪工作时，样品首先被放入强磁场中，强磁场会使样品中的原子核产生能级分裂。
然后，射频场会作用于样品，使样品中的原子核在共振频率上吸收射频能量。
接着，检测器会检测样品中原子核吸收射频能量的强度和频率，得到核磁共振信号。
最后，数据处理系统会对核磁共振信号进行处理和分析，得出样品的结构和信息。
核磁共振波谱仪的原理是基于原子核在外加磁场和射频辐射作用下的共振吸收现象。
当样品被放入强磁场中时，强磁场会使样品中的原子核产生能级分裂。
射频场会使样品中的原子核在共振频率上吸收射频能量。
检测器可以检测样品中原子核吸收射频能量的强度和频率，得到核磁共振信号。
数据处理系统可以对核磁共振信号进行处理和分析，得出样品的结构和信息。
总的来说，核磁共振波谱仪原理的理解对于化学领域的研究和应用具有重要意义。
通过对核磁共振波谱仪的原理进行深入的了解，可以更好地应用核磁共振波谱仪进行化合物结构分析和确定分子构象。
希望通过本文的介绍，可以帮助读者更好地理解核磁共振波谱仪的原理，为相关领域的研究和应用提供帮助。
核磁共振仪原理
核磁共振仪原理1. 引言核磁共振（Nuclear Magnetic Resonance，NMR）是一种广泛应用于物理、化学、生物等领域的非常重要的分析技术。
核磁共振技术通过利用原子核在强磁场中的自旋运动进行测量和分析，可以得到物质的结构信息和动态行为，具有非常高的分辨率和灵敏度。
核磁共振仪作为核磁共振技术的核心装置，发挥着至关重要的作用。
本文将介绍核磁共振仪的原理和工作过程。
2. 核磁共振基本原理核磁共振基本原理是基于原子核自旋的量子力学性质。
核磁共振现象的产生需要两个重要的条件：一是样品的原子核具有核自旋，即核自旋量子数不为零；二是样品置于恒定的外磁场中。
当样品被置于恒定磁场中时，原子核的自旋将沿着磁场方向分裂成不同的能级。
核磁共振现象的产生是通过外加射频场作用于样品，使能级间的能量差等于射频场频率时，原子核将吸收能量转移到高能级，从而改变其磁矩的方向。
当射频场停止时，原子核会重新释放出吸收的能量，返回到低能级状态。
通过测量样品吸收和释放的能量，可以获得核磁共振信号。
3. 核磁共振仪的组成核磁共振仪是实现核磁共振技术的关键装置，主要由磁体系统、射频系统、探测系统、梯度线圈系统和数据处理系统等组成。
3.1 磁体系统磁体系统是核磁共振仪的核心部件，提供强磁场环境。
核磁共振仪一般采用超导磁体作为主磁体，通过电流在线圈中产生强磁场。
超导磁体具有无电阻、强磁场稳定等优点，可以提供相对较高的磁场强度，并且能够长时间保持稳定。
3.2 射频系统射频系统用于向样品施加射频脉冲，产生核磁共振现象。
射频系统由射频发生器、场效应放大器和射频线圈等组成。
射频发生器产生射频脉冲信号，场效应放大器将低功率射频信号放大到足够的强度，射频线圈将射频信号传递到样品中。
3.3 探测系统探测系统用于检测样品吸收和释放的能量，传递核磁共振信号。
探测系统一般包括探测线圈和前置放大器。
探测线圈负责接收核磁共振信号，并将信号转换为电信号。
前置放大器对电信号进行放大和调理，以便后续的数据处理和分析。
核磁共振波谱仪原理
核磁共振波谱仪原理
核磁共振波谱仪原理是通过核磁共振现象,利用外加恒定磁场、射频场和梯度磁场,对样品中的核自旋进行探测和分析的一种
仪器。
核磁共振是指在外加磁场作用下,具有自旋的原子核能够吸收
特定频率的射频波并发生能量跃迁的现象。
当样品置于外加恒定磁场中时,核自旋会沿着磁场方向取向,形成两个能级。
当射
频场的频率与能级之间的能量差相等时,核自旋会吸收能量并
发生过渡。
通过测量吸收射频波的频率,可以得到样品中核自
旋的信息。
核磁共振波谱仪主要由磁场系统、射频系统和探测系统组成。
磁场系统由恒定磁场和梯度磁场构成。
恒定磁场用于使样品中的核自旋取向,而梯度磁场用于空间编码和空间选择性激发。
射频系统通过产生特定频率的射频场来与样品中的核自旋作用,引起能量跃迁。
探测系统用于接收和测量吸收的射频信号。
在进行核磁共振实验时,首先需要校准磁场系统,以确保磁场的
稳定性和均匀性。
然后,通过梯度磁场进行空间编码,将样品分
成细小的体积元。
接下来,应用射频脉冲激发特定频率的核自旋,使其发生能量跃迁。
在激发过程中,探测系统接收吸收的射
频信号,并将其转换为电信号进行放大和处理。
最后,通过频谱
分析,可以得到样品中核自旋的信号强度与频率的分布情况,从
而推断样品的化学成分和分子结构。
总的来说,核磁共振波谱仪利用核磁共振现象,通过恒定磁场、
射频场和梯度磁场对核自旋进行探测和分析,从而获得样品的化学信息。
这一技术在有机化学、无机化学、生物化学等领域具有广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
核磁共振波谱学简单介绍及其应用学生姓名：蔡兴宇学号：20105052029化学化工学院应用化学指导老师：王海波职称：讲师摘要：核磁共振波谱学是光谱学的一个分支，其共振频率在射频波段，相应的跃迁是核自旋在核塞曼能级上的跃迁。
通常人们所说的核磁共振指的是利用核磁共振现象获取分子结构、人体内部结构信息的技术。
核磁共振是一种探索、研究物质微观结构和性质的高新技术。
目前，核磁共振已在物理、化学、材料科学、生命科学和医学等领域中得到了广泛应用。
关键词：核磁共振；量子力学；参数；能级分裂；电磁波Abstract:nuclear magnetic resonance (NMR) spectroscopy is a branch of spectroscopy, and its resonant frequency in the radio frequency band, the corresponding transition is nuclear spin on the nuclear zeeman energy level transition. People usually mean by nuclear magnetic resonance (NMR) is the use of nuclear magnetic resonance phenomenon of molecular structure, the structure of human body internal information technology. Nuclear magnetic resonance (NMR) is a kind of exploration, research material microstructure and properties of high and new technology. At present, nuclear magnetic resonance (NMR) has been in physics, chemistry, materials science, life science and medicine has been widely applied in areas such as.Key words:nuclear magnetic resonance (NMR); Quantum mechanics; Parameters; Energy level splitting; The electromagnetic wave引言从19世纪40年代中期，美国哈佛大学珀塞尔和斯坦福大学布洛赫等人发现核磁共振现象以来，核磁共振技术飞速发展。
目前，核磁共振已广泛地应用到物理、化学、生物特别是医学等各个领域。
它是研究核结构和准确测量磁场的重要方法之一。
化学家利用核磁共振技术解析分子结构即核磁共振的波谱分析。
医学上制成核磁共振成像仪，为临床诊断和生理学、医学研究提供重要数据。
核磁共振还用在地质勘探上，核磁共振探测是MRI技术在地质勘探领域的延伸，通过对地层中水分布信息的探测，可以确定某一地层下是否有地下水存在，地下水位的高度、含水层的含水量和孔隙率等地层结构信息。
1.核磁共振的定义核磁共振（nuclear magnetic resonance, NMR ）是磁矩不为零的原子核，在外磁场作用自旋能级发生蔡曼分裂，共振吸收某一定频率的射频辐射的物理过程。
并不是是所有原子核都能产生这种现象，原子核能产生核磁共振现象是因为具有核自旋。
原子核自旋产生磁矩，当核磁矩处于静止外磁场中时产生进动核和能级分裂。
在交变磁场作用下，自旋核会吸收特定频率的电磁波，从较低的能级跃迁到较高能级。
这种过程就是核磁共振。
2.核磁共振-发展历史1930年代，物理学家伊西多·拉比（Isidor Isaac Rabi）发现在磁场中的原子核会沿磁场方向呈正向或反向有序平行排列，而施加无线电波之后，原子核的自旋方向发生翻转。
这是人类关于原子核与磁场以及外加射频场相互作用的最早认识。
由于这项研究，拉比于1944年获得了诺贝尔物理学奖。
1945年，美国哈佛大学的珀塞尔(E. M. Purcell)和斯坦福大学的布洛赫(F. Bloch)两个研究小组几乎同时发现，将具有奇数个核子（包括质子和中子）的原子核置于磁场中，再施加以特定频率的射频场，就会发生原子核吸收射频场能量的现象，这就是人们最初对核磁共振现象的认识。
为此他们两人获得了1952年度诺贝尔物理学奖。
人们在发现核磁共振现象之后很快就产生了实际用途，早期核磁共振主要用于对核结构和性质的研究，如测量核磁矩、电四极距、及核自旋等，化学家利用分子结构对氢原子周围磁场产生的影响，发展出了核磁共振谱，用于解析分子结构，随着时间的推移，核磁共振谱技术不断发展，从最初的一维氢谱发展到碳谱、二维核磁共振谱等高级谱图，核磁共振技术解析分子结构的能力也越来越强，进入1990年代以后，人们甚至发展出了依靠核磁共振信息确定蛋白质分子三级结构的技术，使得溶液相蛋白质分子结构的精确测定成为可能。
后来核磁共振广泛应用于分子组成和结构分析，生物组织与活体组织分析，病理分析、医疗诊断、产品无损监测等方面。
3．核磁共振-原理核磁共振现象来源于原子核的自旋角动量在外加磁场作用下的运动。
根据量子力学原理，原子核与电子一样，也具有自旋角动量，其自旋角动量的具体数值由原子核的自旋量子数决定，实验结果显示，不同类型的原子核自旋量子数也不同：I=1/2的原子核，电荷均匀地分布于原子核表面，这样的原子核不具有电四极距，核磁共振的谱线窄，最宜于核磁共振检测；I>1/2的原子核，电荷在原子核表面呈非均匀分布，电四极距不为零。
凡是有电四极距（不论是正值还是负值）的原子核都具有特殊的驰豫机制，常导致核磁共振的谱线加宽，这对于核磁共振信号的检测是不利的。
根据量子力学原理，原子核磁矩与外加磁场之间的夹角并不是连续分布的，而是由原子核的磁量子数决定的，原子核磁矩的方向只能在这些磁量子数之间跳跃，而不能平滑的变化，这样就形成了一系列的能级。
当原子核在外加磁场中接受其他来源的能量输入后，就会发生能级跃迁，也就是原子核磁矩与外加磁场的夹角会发生变化。
这种能级跃迁是获取核磁共振信号的基础。
为了让原子核自旋的进动发生能级跃迁，需要为原子核提供跃迁所需要的能量，这一能量通常是通过外加射频场来提供的。
根据物理学原理当外加射频场的频率与原子核自旋进动的频率相同的时候，射频场的能量才能够有效地被原子核吸收，为能级跃迁提供助力。
因此某种特定的原子核，在给定的外加磁场中，只吸收某一特定频率射频场提供的能量，这样就形成了一个核磁共振信号。
4．核磁共振-蔡曼分裂核磁共振是磁矩不为零的原子核，在外磁场作用下自旋能级发生蔡曼分裂，共振吸收某一定频率的射频辐射的物理过程。
核磁共振波谱学是光谱学的一个分支，其共振频率在射频波段，相应的跃迁是核自旋在核蔡曼能级上的跃迁。
自旋量子数不为零的核与外磁场 B0相互作用，使核能级发生2I+1重分裂，此为蔡曼分裂。
可发生核自旋跃迁的两能级的能量之差：000z E B m B E m B μγγ=-=-⋅⋅⋅∆=⋅∆⋅⋅其中γ为磁旋比，/2h π=，h 为普朗克常数。
核自旋在蔡曼能级之间跃迁的选择定则为：1m ∆=±相邻能级之间能量差为：0E B γ∆=⋅⋅如果在上述静磁场B0存在的同时再加上一个方向与之垂直，强度远小于B0的射频交变磁场B1，并且其频率满足如下条件：0h E H υγ=∆=⋅⋅则原子核会吸收射频场能量，在两蔡曼能级之间发生跃迁，此现象为核磁共振现象。
共振频率：2B γυπ⋅=核磁共振频率因核而异，对于同一种核，共振频率与静磁场B0成正比。
5．核磁共振-主要参数5.1化学位移1950年，W. G. Proctor 和当时旅美学者虞春福研究NH4NO3的14N 核磁共振时，发现的共振谱线为两条。
显然，这两条谱线对分别对应于NH4+和NO3-中的N ，即核磁共振信号可反应同一种原子的不同化学环境。
由此，发现了化学位移现象。
同一种核在分子中因所处的化学环境不同，使共振频率发生位移的现象称为化学位移。
化学位移产生的原因是分子中运动的电子在外磁场下对核产生的磁屏蔽。
屏蔽作用的大小可用屏蔽因子σ来表示，σ总是远远小于1。
一般来说屏蔽因子σ 是一个二阶张量，只有在液体中由于分子的快速翻滚，化学位移的各向异性被平均，屏蔽因子才表现为一常量。
核实际上感受到的磁场强度为：0(1)N B B σ=-核磁共振的共振频率：0(1)2B γσυπ⋅-=实际测定中化学位移是以某一参考物的谱线为标准，其他谱线都与它比较，即以一无因次的量δ表示化学位移的大小。
常选用四甲基硅(TMS)作为测量化学位移的基准，是因为：TMS 只有一个峰（四个甲基对称分布）；甲基氢核的核外电子及甲基碳核的核外电子屏蔽作用很强，无论氢谱或碳谱，一般化合物的峰大都出现在TMS 峰的左边，按“左正右负”的规定，一般化合物各个基团的δ均为正值；TMS 沸点仅27℃，很容易从样品中除去，便于样品回收；TMS 与样品之间不会发生分子缔合。
5.2自旋-自旋耦合（spin-spin coupling ）1951年Gutowsky 等人发现POCl2F 溶液的19F 谱存在两条谱线，而POCl2F 分子中只有一个F 原子，由此发现了自旋-自旋耦合现象。
核与核之间以价电子为媒介相互耦合引起谱线分裂的现象称为自旋裂分。
由于自旋裂分形成的多重峰中相邻两峰之间的距离被称为自旋—自旋耦合常数，用J 表示。
耦合常数用来表征两核之间耦合作用的大小，具有频率的因次，单位是赫兹。
一般来说由于自旋耦合使高分辨核磁共振波谱变得十分复杂，但是当化学位移之差Δγ远大于耦合常数时，一个含有n 个自旋量子数为1/2的核的基团将会使其邻近基团中核的吸收峰分裂为n+1重峰，并且这n+1重峰的强度分布服从二项式系数分配公式(1+x)n 。
此为一级分裂波谱。
5.3谱峰强度信号强度是核磁共振谱的第三个重要信息，处于相同化学环境的原子核在核磁共振谱中会显示为同一个信号峰，通过解析信号峰的强度可以获知这些原子核的数量，从而为分子结构的解析提供重要信息。
表征信号峰强度的是信号峰的曲线下面积积分，即吸收峰积分曲线的高度与产生该吸收峰基团的粒子数成正比。
图1中苯环间位质子峰，苯环邻位质子峰，α-CH质子峰，β-CH质子峰的积分强度之比为2∶2∶1∶2。
这一信息对于1H-NMR谱尤为重要，而对于13C-NMR谱而言，由于峰强度和原子核数量的对应关系并不显著，因而峰强度并不非常重要。
