冻干制剂经验总结
![冻干制剂经验总结](https://img.360docs.net/img84/1fhnaswplrpimbyaefcx97e7kmavw83e-41.webp)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冻干制剂经验总结
简言:博医康一直致力于小试、中试、生产型真空冷冻干燥设备的研发、生产。在长期服务客户的过程中,发现冻干制剂生产问题频发。现特收集整理冻干制剂成功的经验供广大用户参考。
概述:
一、冻干制剂机理
冻干机体积硕大,总不免让人产生难以驾驭的错觉。其实,从冻干机理来看,冻干机无非就是一种两台大冰箱加一个真空泵的结构。其中一个冰箱首先负责把药品冻成冰块,然后
就
直
二、预冻速率
预冻过程在很大程度上决定了干燥过程的快慢和冻干产品的质量。通常介绍冻干理论的书籍都会提到,降温速率越大,溶液的过冷度和过饱和度愈大,临界结晶的粒度则愈小,成核速度越快,容易形成颗粒较多尺寸较小的细晶。因而冰晶升华后,物料内形成的孔隙尺寸较小,干燥速率低,但干后复水性好;相反,慢速冻结容易形成大颗粒的冰晶,冰晶升华后形成的水气逸出通道尺寸较大,有利于提高干燥速率,但干后复水性差。这样说当然没有错,可是不要忘记,这种理论是在受热均匀的前提下得出来的,然而普通冻干机厂家所提供的冻干条件却没有这么理想,所谓快冻慢冻,可不是导热油降温快慢一句话可以了得的。
快冻慢冻分为以下几类:1、板温降得较快,且板温比品温低很多,则制品底部先冻结产生结晶,但上部液体仍较热,所以不至于瞬间全部结晶,结晶会缓慢生长,就得到了慢冻的效果。2、板温降得较慢,板温与品温相差不大,则制品整体均匀降温,并形成过冷,当能量
积累足够时,瞬间全部结晶,得到了快冻的效果。3、板温降得很慢,并在低于共熔点的适宜温度保持(或缓慢降温),则制品形成较小的过冷度,液体中先出现少量结晶,继续降温结晶生长,得到大结晶,这即是真正的慢冻。4、制品浸入超低温环境(如液氮),整体瞬间结晶,形成极细小的晶体(或处于无定形态),这即是真正的快冻。
根据对瓶装制品搁板预冻过程的研究,样品初温越高,料液上下部分的温度梯度越大,冰晶生长速度越慢。溶液若慢速降温,则形成冰晶比较粗大,冰界面由下向上推进的速度慢,溶液中溶质迁移时间充足,溶液表面冻结层溶质积聚也就多。因而导致上表层的溶质往往较多,密度较高,而下底层密度较小,结构疏松。同时,在不同的预冻温度下冻结的样品,干燥后支架孔径处有明显差异。预冻温度愈低,支架孔隙直径愈小。这种分层现象,在骨架差的制品上体现得最为明显,或者底部萎缩,或者中间断层,或者顶部突起,或者顶部脱落一层硬壳,不一而足。
3、料液性质

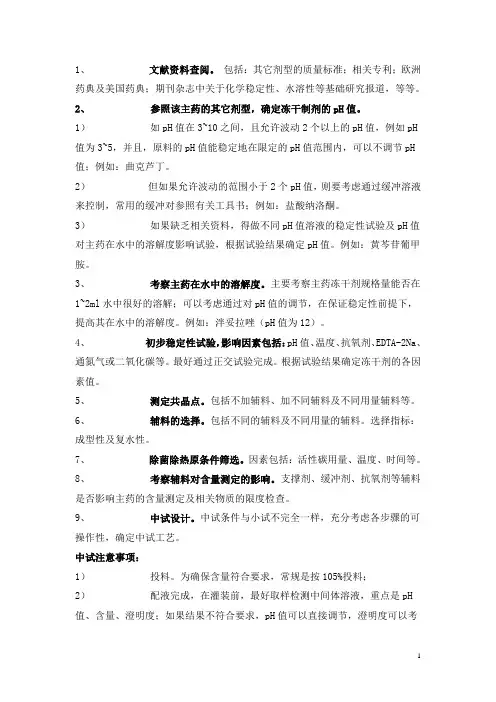

料液的浓度是个很重要的因素,这个恐怕不需要强调了。此外,对于料液的pH稳定性也要给予足够的重视。比如,使用缓冲对时,分析课本上的三大原则要谨记:pka尽量接近于pH,尽量使缓冲比接近于1,浓度适当地大。
4、辅料性质(如挥发性等)
最明显的就是盐酸、碳酸氢钠等例子。
5、预冻
关于快冻、慢冻等老生常谈的话题不提也罢,倒是反复预冻有点意思。反复预冻可以减小由于成核温度差异造成的冰晶尺寸差异及干燥速率的不均匀性,提高干燥效率和制品均匀性,强化结晶,使结晶成分和未冻结水的结晶率提高。大家可以在实践中揣摩一下它的妙处。
6、升华
升华速度和温度对澄清度会有影响,专家了解到的情况主要有以下两点。
第一,主要是一次升华期。如果率先干燥的上层物料温度上升得过快,达到崩解温度时,多孔性骨架刚度降低,干燥层内的颗粒出现脱落,会封闭已干燥部分的微孔通道,阻止升华的进行,使升华速率减慢,甚至使下层部分略微萎缩,影响制品残留水分的含量,导致复水性、稳定性和澄清度同时变差。
第二,主要是二次升华期。小晶体由于具有很高的表面能,在热力学上是不稳定的,尤其是快速冷却过程中形成的小冰晶,在加热时有可能会发生再结晶,小冰晶之间相互结合形成大冰晶,使其表面积与体积之比达到最小,而大冰晶使冻干品外观不好,复水性差。因此,过高温度或过长时间地升华或保温,有时候会对某些品种不利,最明显的例子就是澄清度不合格。
专
取
(3)过饱和度增高一般会使结晶速度增大,但同时引起黏度增加,结晶速度受阻。
(4)至于杂质,其作用机理则是比较复杂的。下面重点阐述:
无机的和有机的可溶性杂质,可以对过饱和度、新相晶核形成以及晶体生长产生很大的影响。这些作用的机理也许是不同的,它既取决于杂质和结晶物质的性质,也取决于结晶的条件。当杂质存在时,物质的溶解度可能发生变化,因而最终导致溶液的过饱和度发生变化。溶解度变化的原因可能不同,既可能是出现盐析效应,溶液的离子力作用,也可能出现化学相互作用。杂质也可能与所生成的新相晶粒直接作用。可能是杂质粒子直接参与核前缔合物的长大过程,也可能吸附于结晶中心的表面上。同时,成核的速度可能因此而减慢,也可能加快。杂质还可能导致结晶物质的晶形的变化,具体地说,导致晶面大小比例的变化。举例来说,从不含杂质的氯化铵溶液中结晶得到的是数枝状晶体,但是在含有杂质的氯化铵溶液中,树
枝状的晶体分解为单独的箭形和十字形的连生体,甚至渐变为荷叶形、玫瑰花瓣形晶体,至于最终变成哪种形状的晶体,取决于杂质的浓度。晶面形状开始发生变化时的杂质浓度,称为限界浓度。(注意:晶形不同于晶体型,晶形的变化是指晶面大小比例的变化,晶面大小比例的变化无论如何也不会影响晶格结构,也就是晶型,无论晶面形状发生什么变化,晶格结构都是一样的。)
