给水排水管道放线抄平后，应绘制管路纵断面图，按设计 埋深、坡度，计算出挖深。
第二节 下管与稳管

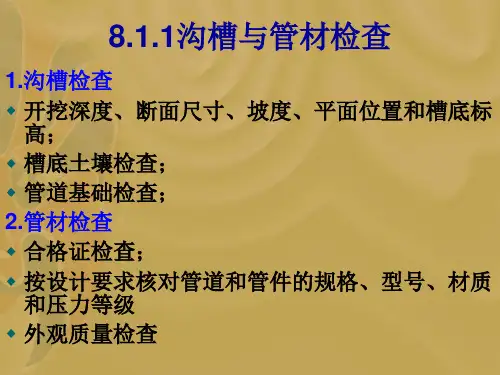

给排水管道铺设前，首先应检查管道沟槽开挖深度、沟槽断 面、沟槽边坡、堆土位置是否符合规定，检查管道地基处理 情况等。同时还必须对管材、管件进行检验，质量要符合设 计要求，确保不合格或已经损坏的管材及管件不下入沟槽。 一、下管
5、溜管法 将由两块木板组成的三角木槽斜放在沟槽内，管子一端用带有铁钩的绳 子钩住管子，绳子另一端由人工控制，将管子沿三角木槽缓慢溜入沟 槽内。此法适用于管径小于300以下混凝土管、缸瓦管等。
第二节 下管与稳管
(二)机械下管 机械下管速度快、安全，并且可以减轻工人的劳动强度， 劳动效率高，所以有条件尽可能采用机械下管法。 机械下管视管子重量选择起重机械，常用汽车式或履带式 起重机械下管。下管时，起重机沿沟槽开行。起重机的行 走道路应平坦、畅通。当沟槽两侧堆土时，其一侧堆土与 槽边应有足够的距离，以便起重机开行。起重机距沟边至 少1m，以免槽壁坍塌。起重机与架空输电线路的距离应 符合电力管理部门的有关规定，并由专人看管。禁止起重 机在斜坡地方吊着管子回转，轮胎式起重机作业前应将支 腿撑好，轮胎不应承担起吊重量。支腿距沟边要有2米以 上距离，必要时应垫木板。在起吊作业区内，任何人不得 在吊钩或被吊起的重物下面通过或站立。
第二节 下管与稳管
二、稳管 稳管是将管子按设计的高程与平面位置稳定在地基或基础 上的施工过程。稳管包括管子对中和对高程两个环节，两 者同时进行。压力流管道铺设的高程和平面位置的精度都 可低些。通常情况下，铺设承插式管节时，承口朝向介质 流来的方向。在坡度较大的斜坡区域，承口应朝上，应由 低处向高处铺设。重力流管道的铺设高程和平面位置应严 格符合设计要求，一般以逆流方向进行铺设，使已铺的下 游管道先期投入使用，同时供施工排水。
第一节 测量与放线
二、管道放线 给水排水管道及其附属构筑物的放线，可采取经纬仪定线
，直角交会法或直接丈量法。 给水排水管道放线前，应沿管道走向，每隔200m左右用原
站场内水准基点设临时水准点一个。临时水准点应与邻近固 定水准基点闭合。
给水管道放线，一般每隔20m设中心桩；排水管道放线， 一般每隔10m设中心桩。给水排水管道在阀门井室处、检查 井处、变换管径处、管道分枝处均应设中心桩，必要时设置 护桩或控制桩。
ห้องสมุดไป่ตู้
第二节 下管与稳管
(一)人工下管 人工下管多用于施工现场狭窄，重量不大的中小型管子， 以施工方便，操作安全，经济合理为原则。
1、贯绳法 适用于管径小于300以下混凝土管、缸瓦管。用一端带有铁 钩的绳子钩住管子一端，绳子另一端由人工徐徐放松直至 将管子放入槽底。
2、压绳下管法 压绳下管法是人工下管法中最常用的一种方法。适用于中 、小型管子，方法灵活，可作为分散下管法。压绳下管法 包括人工撬棍压绳下管法和立管压绳下管法等。人工撬棍 压绳下管法具体操作是在沟槽上边土层打入两根撬棍，分 别套住一根下管大绳，绳子一端用脚踩牢，用手拉住绳子 的另一端，听从一人号令，徐徐放松绳子，直至将管子放
管子经过检验、修补后，运至沟槽边。按设计进行排管， 核对管节、管件位置无误方可下管。
下管方法分人工下管和机械下管两类。可根据管材种类、 单节管重及管长、机械设备、施工环境等因素来选择下管方 法。无论采取哪一种下管法，一般采用沿沟槽分散下管，以 减少在沟槽内的运输。当不便于沿沟槽下管，允许在沟槽内 运管，可以采用集中下管法。
第三节 给水管道施工
室外给水工程管材有普通铸铁管、球墨铸铁管、钢管、预应 力钢筋混凝土管、给水用硬聚氯乙烯()管等，接口方式及 接口材料受管道种类、工作压力、经济因素等影响而不同 。
一、给水铸铁管 给水铸铁管按材质分为普通铸铁管和球墨铸铁管。普通铸 铁管质脆，球墨铸铁管有强度高、韧性大、抗腐蚀能力强 的性能，又称为可延性铸铁管，球墨铸铁管本身有较大的 延伸率，同时管口之间采用柔性接头，在埋地管道中能与 管周围的土体共同工作，改善了管道的受力状态，提高了 管网的工作可靠性，故得到了越来越广泛的应用。
第一节 测量与放线
一般管道施工测量可分两个步骤： 第一步是进行一次站场的基线桩及辅助基线桩、水准基点 桩的测量，复核测量时所布设的桩橛位置及水准基点标高是 否正确无误，在复核测量中进行补桩和护桩工作。通过第一 步测量可以了解给水排水管道工程与其它工程之间的相互关 系。 第二步按设计图纸坐标进行测量，对给排水管道及附属构 筑物的中心桩及各部位置进行施工放样，同时做好护桩。
给排水工程施工技术
概要
开槽施工是常用的一种室外给水排水管道施工方法，包括测 量与放线、沟槽开挖、沟槽地基处理、下管、稳管、接口、 管道工程质量检查与验收、土方回填等工序。
第一节 测量与放线
给水排水管道工程的施工测量是为了使给水排水管道的实 际平面位置、标高和形状尺寸等，符合设计图纸要求。
施工测量后，进行管道放线，以确定给水排水管道沟槽开 挖位置、形状和深度。
测量长度用钢卷尺或皮尺。管道转弯处应测量到转角的 中心点，测量时，可在管道转角处两边的中心线上各拉一条 线，两条线的交叉点就是管道转角的中心点。
测量标高一般用水准仪，也可以从已知的标高用钢卷尺 测量推算。
测量角度可以用经纬仪。一般用的简便测量方法，是在 管道转角处两边的中心线上各拉一条细线，用量角器或活动 角尺测量两条线的夹角，就是管道弯头的角度。
第二节 下管与稳管
第二节 下管与稳管
3、集中压绳下管法 此种方法适用于较大管径，集中下管法，即从固定位置往沟槽内下管， 然后在沟槽内将管子运至稳管位置。 下管用的大绳应质地坚固、不断股、不糟朽、无夹心。`
4、搭架下管法 常用有三角架或四角架法。其操作过程如下：首先在沟槽上搭设三角架 或四角架等塔架，在塔架上安设吊链，然后在沟槽上铺上方木或细钢 管，将管子运至方木或细钢管上。吊链将管子吊起，撤出原铺方木或 细钢管，操作吊链使管子徐徐放入槽底。
第三节 给水管道施工
室外给水工程管材有普通铸铁管、球墨铸铁管、钢管、预应 力钢筋混凝土管、给水用硬聚氯乙烯()管等，接口方式及 接口材料受管道种类、工作压力、经济因素等影响而不同 。
第二节 下管与稳管
给排水管道铺设前，首先应检查管道沟槽开挖深度、沟槽断 面、沟槽边坡、堆土位置是否符合规定，检查管道地基处理 情况等。同时还必须对管材、管件进行检验，质量要符合设 计要求，确保不合格或已经损坏的管材及管件不下入沟槽。 一、下管
5、溜管法 将由两块木板组成的三角木槽斜放在沟槽内，管子一端用带有铁钩的绳 子钩住管子，绳子另一端由人工控制，将管子沿三角木槽缓慢溜入沟 槽内。此法适用于管径小于300以下混凝土管、缸瓦管等。
第二节 下管与稳管
(二)机械下管 机械下管速度快、安全，并且可以减轻工人的劳动强度， 劳动效率高，所以有条件尽可能采用机械下管法。 机械下管视管子重量选择起重机械，常用汽车式或履带式 起重机械下管。下管时，起重机沿沟槽开行。起重机的行 走道路应平坦、畅通。当沟槽两侧堆土时，其一侧堆土与 槽边应有足够的距离，以便起重机开行。起重机距沟边至 少1m，以免槽壁坍塌。起重机与架空输电线路的距离应 符合电力管理部门的有关规定，并由专人看管。禁止起重 机在斜坡地方吊着管子回转，轮胎式起重机作业前应将支 腿撑好，轮胎不应承担起吊重量。支腿距沟边要有2米以 上距离，必要时应垫木板。在起吊作业区内，任何人不得 在吊钩或被吊起的重物下面通过或站立。
第二节 下管与稳管
二、稳管 稳管是将管子按设计的高程与平面位置稳定在地基或基础 上的施工过程。稳管包括管子对中和对高程两个环节，两 者同时进行。压力流管道铺设的高程和平面位置的精度都 可低些。通常情况下，铺设承插式管节时，承口朝向介质 流来的方向。在坡度较大的斜坡区域，承口应朝上，应由 低处向高处铺设。重力流管道的铺设高程和平面位置应严 格符合设计要求，一般以逆流方向进行铺设，使已铺的下 游管道先期投入使用，同时供施工排水。
第一节 测量与放线
二、管道放线 给水排水管道及其附属构筑物的放线，可采取经纬仪定线
，直角交会法或直接丈量法。 给水排水管道放线前，应沿管道走向，每隔200m左右用原
站场内水准基点设临时水准点一个。临时水准点应与邻近固 定水准基点闭合。
给水管道放线，一般每隔20m设中心桩；排水管道放线， 一般每隔10m设中心桩。给水排水管道在阀门井室处、检查 井处、变换管径处、管道分枝处均应设中心桩，必要时设置 护桩或控制桩。
ห้องสมุดไป่ตู้
第二节 下管与稳管
(一)人工下管 人工下管多用于施工现场狭窄，重量不大的中小型管子， 以施工方便，操作安全，经济合理为原则。
1、贯绳法 适用于管径小于300以下混凝土管、缸瓦管。用一端带有铁 钩的绳子钩住管子一端，绳子另一端由人工徐徐放松直至 将管子放入槽底。
2、压绳下管法 压绳下管法是人工下管法中最常用的一种方法。适用于中 、小型管子，方法灵活，可作为分散下管法。压绳下管法 包括人工撬棍压绳下管法和立管压绳下管法等。人工撬棍 压绳下管法具体操作是在沟槽上边土层打入两根撬棍，分 别套住一根下管大绳，绳子一端用脚踩牢，用手拉住绳子 的另一端，听从一人号令，徐徐放松绳子，直至将管子放
管子经过检验、修补后，运至沟槽边。按设计进行排管， 核对管节、管件位置无误方可下管。
下管方法分人工下管和机械下管两类。可根据管材种类、 单节管重及管长、机械设备、施工环境等因素来选择下管方 法。无论采取哪一种下管法，一般采用沿沟槽分散下管，以 减少在沟槽内的运输。当不便于沿沟槽下管，允许在沟槽内 运管，可以采用集中下管法。
第三节 给水管道施工
室外给水工程管材有普通铸铁管、球墨铸铁管、钢管、预应 力钢筋混凝土管、给水用硬聚氯乙烯()管等，接口方式及 接口材料受管道种类、工作压力、经济因素等影响而不同 。
一、给水铸铁管 给水铸铁管按材质分为普通铸铁管和球墨铸铁管。普通铸 铁管质脆，球墨铸铁管有强度高、韧性大、抗腐蚀能力强 的性能，又称为可延性铸铁管，球墨铸铁管本身有较大的 延伸率，同时管口之间采用柔性接头，在埋地管道中能与 管周围的土体共同工作，改善了管道的受力状态，提高了 管网的工作可靠性，故得到了越来越广泛的应用。
第一节 测量与放线
一般管道施工测量可分两个步骤： 第一步是进行一次站场的基线桩及辅助基线桩、水准基点 桩的测量，复核测量时所布设的桩橛位置及水准基点标高是 否正确无误，在复核测量中进行补桩和护桩工作。通过第一 步测量可以了解给水排水管道工程与其它工程之间的相互关 系。 第二步按设计图纸坐标进行测量，对给排水管道及附属构 筑物的中心桩及各部位置进行施工放样，同时做好护桩。
给排水工程施工技术
概要
开槽施工是常用的一种室外给水排水管道施工方法，包括测 量与放线、沟槽开挖、沟槽地基处理、下管、稳管、接口、 管道工程质量检查与验收、土方回填等工序。
第一节 测量与放线
给水排水管道工程的施工测量是为了使给水排水管道的实 际平面位置、标高和形状尺寸等，符合设计图纸要求。
施工测量后，进行管道放线，以确定给水排水管道沟槽开 挖位置、形状和深度。
测量长度用钢卷尺或皮尺。管道转弯处应测量到转角的 中心点，测量时，可在管道转角处两边的中心线上各拉一条 线，两条线的交叉点就是管道转角的中心点。
测量标高一般用水准仪，也可以从已知的标高用钢卷尺 测量推算。
测量角度可以用经纬仪。一般用的简便测量方法，是在 管道转角处两边的中心线上各拉一条细线，用量角器或活动 角尺测量两条线的夹角，就是管道弯头的角度。
第二节 下管与稳管
第二节 下管与稳管
3、集中压绳下管法 此种方法适用于较大管径，集中下管法，即从固定位置往沟槽内下管， 然后在沟槽内将管子运至稳管位置。 下管用的大绳应质地坚固、不断股、不糟朽、无夹心。`
4、搭架下管法 常用有三角架或四角架法。其操作过程如下：首先在沟槽上搭设三角架 或四角架等塔架，在塔架上安设吊链，然后在沟槽上铺上方木或细钢 管，将管子运至方木或细钢管上。吊链将管子吊起，撤出原铺方木或 细钢管，操作吊链使管子徐徐放入槽底。
第三节 给水管道施工
室外给水工程管材有普通铸铁管、球墨铸铁管、钢管、预应 力钢筋混凝土管、给水用硬聚氯乙烯()管等，接口方式及 接口材料受管道种类、工作压力、经济因素等影响而不同 。
