汽轮机安全运行与二十五项反措
二十五项反措汽机部分
1、防止火灾事故的预防措施1.1防止汽轮机油系统火灾事故的预防措施1.1.1油系统应尽量避免使用法兰、螺母连接，禁止使用铸铁、铸铜阀门。
1.1.2油系统法兰禁止使用塑料垫、橡皮垫（含耐油橡皮垫）和石棉纸垫。
宜采用厚度为1～2mm的隔电纸、青壳纸或其它致密耐油、耐热和耐酸的材料，抗燃油系统的密封圈应使用高质量的氟橡胶或丁晴橡胶。
1.1.3油管道法兰、阀门及可能漏油部位附近不准有明火，必须明火作业时要办理动火工作票，并采取有效措施，附近的热力管道或其他热体的保温应紧固完整，并包好铁皮。
1.1.4禁止在与系统连接或未经清洗干净的油管道上进行焊接工作。
在拆下的油管上进行焊接时，拆下的油管必须事先冲洗干净，必须采取可靠的隔绝措施，近油源侧的法兰应拆开通大气。
1.1.5油管道法兰、阀门及旋转设备、轴承、调速系统等应保持严密不漏油，如有漏油应及时消除，严禁漏油渗透至下部蒸汽管、阀门等热体保温层内。
1.1.6油管道法兰、阀门的周围及下方，如敷设有热力管道或其他热体，这些热体保温必须齐全，保温外面应包铁皮，并定期检查保温层情况。
1.1.7检修时如发现保温材料内有渗油时，应消除漏油点，并更换保温材料。
1.1.8事故排油阀应设两个串联钢质明杆截止阀，其操作手轮不允许加锁，应设在距油箱5m以外的地方，并有两上以上的通道，其一次阀为常开阀，应挂有明显的“禁止操作”标志牌。
事故排油应排到主厂房外的事故油池内。
1.1.9室外事故油池内应明显无积水，应密封，不渗漏雨水，其排油路应畅通，并应定期检查，做好记录。
1.1.10汽轮机主油箱排油烟管道应按规定引至厂房顶外或厂房外无火源处，并避开上下方有发电机出线或变压器的地方，并设禁火标志。
排油烟管出口应装护罩或朝下，以防止雨水或异物进入没烟管道内。
1.1.11在各种运行工况下，应保证油管道自由膨胀。
1.1.12机组油系统的设备及管道损坏发生漏油，凡不能与系统隔绝处理的或热力管道已渗入油的，威胁机组安全时应立即停机处理。
解读2023版二十五项反措：防止汽轮机超速事故(二)
解读2023版二十五项反措：防止汽轮机超速事故（二）昨天的文章解读2023版二十五项反措：防止汽轮机超速事故（一）我们开始对新版反措关于汽轮机部分进行解读，汽轮机超速事故对于发电厂来讲造成的危害是不可逆的，因此各个电厂对此都会慎之又慎。
2023版8.1.7条与2014版8.1.3条相同，强调的是转速表问题，在过去的工作中，多次遇到转速表失效或者指示不准的情况。
一般机组设计有两套转速监测装置，包括TSI转速和DEH转速，此外还有零转速，用于监视汽轮机的低转速运行。
一般情况下，TSI转速主要参与超速保护，DEH转速除了参与超速保护外，还参与转速PID调节。
TSI转速参与超速保护比较简单，一般是TSI内进行超速判断后输出到ETS系统进行三取二的超速判断。
DEH内超速保护是在DEH系统内进行超速判断，然后输出到ETS系统。
DEH转速调节一般是三个转速经过取中或者取高输出系统转速，参与相关的转速逻辑。
2023版8.1.8条与2014版8.1.5条相同，在适用范围上增加了新建机组的要求。
调节系统的静态试验包括拉阀试验、DEH仿真试验等。
拉阀试验过程中如果发现调门卡涩的情况，需要及时处理。
调门卡涩有两种情况，一种是伺服卡卡涩，往往是由于优质不合格造成的，在这种情况下机组启动后往往会出现调门异常波动的情况。
还有一种是油动机卡涩，往往是由于油动机机械故障导致。
2023版8.1.8条与2014版8.1.9条相同，所谓强行挂闸，主要是指在一些关键条件不满足的情况下，通过点强制、修改逻辑或者机械隔离的方式进行挂闸。
2023版8.1.10条与2014版8.1.7条相同，是对汽轮机旁路系统的要求，尤其是在机组甩负荷或事故状态下，应开启旁路系统。
2023版8.1.11条、8.1.12条与2014版8.1.12条基本相同，主要是对主汽门、调门、抽汽逆止门关闭时间测试、严密性试验、活动试验和超速保护试验的要求，前面的文章我们也说过，不要忽略抽汽逆止门相关的试验和检查。
25项反措释义材料(汽机)
差异：将“可调整抽汽逆止门”改为“抽汽逆止门”， 一般供热抽汽系统均设计一个抽汽逆止门和一个抽汽 调整门，原描述有误。
8
防止汽轮机、燃气轮机事故
差异项8.1.11释义： 二十五项反措2000版：对新投产的机组
二十五项反措2014版：对新投产机组或汽
或汽轮机调节系统经重大改造后的机组必须进行甩负 荷试验。对已投产尚未进行甩负荷试验的机组，应积 极创造条件进行甩负荷试验。
8
防止汽轮机、燃气轮机事故
就地转速表，有各自独立的变送器(传感器)，并分别装设在沿转子轴向不 同的位置上。 装置，并分别装设在不同的转子上。
差异项8.1.9释义：
二十五项反措2000版：机械液压型调节系统的汽轮机应有两套 二十五项反措2014版：汽轮发电机组轴系应安装两套转速监测
差异：无论何种型式的调节系统均应设置两套独立的转速测量 装置，将原“分别装设在沿转子轴向不同的位置上”，修改为 “分别装设在不同的转子上”，（某电厂转速齿轮在主油泵转 子上，因主油泵联轴器螺栓断裂发生超速事故），因转速测速 齿轮是在转子上加工的，已投产的机组基本上都在同一根转子 上，没有预留空间，较难整改。
8
防止汽轮机、燃气轮机事故
轴振动不超过0.080mm，超过时应设法消除，当相对轴振动大于0.260mm应 立即打闸停机；当轴承振动变化±0.015mm或相对轴振动变化±0.05mm，应 查明原因设法消除，当轴承振动突然增加0.05mm，应立打闸停机。
差异项8.3.4（3）释义：
二十五项反措2000版：机组运行中要求轴承振动不超过0.03mm或相对
《防止电力生产事故的二十五项重点要求》 学习、对比、释义
汽机专业
马保会 2014年9月3日
电厂二十五项反措(汽轮机部分)
1.转速测量、监视和保护 转速测量
条文：9.1.7 机械液压型调节系统的汽轮机应有两套就地转速 表，有各自独立的变送器（传感器），并分别装设在沿转子轴向 不同的位置上。
条文： 9.1.8 电液型调节系统，在机组起动过程中，应有在转速 测量系统故障情况下的判断和限制功能。已取消机械危急保安器 的机组，必须设置有可靠的、冗余的电超速保护装置和供电电 源，以及就地可操作的手动停机装置。
条文：9.1.10 在任何情况下绝不可强行挂闸。
3.严禁带负荷解列、强行挂闸
（1）例如： 1990年1月河北某电厂一台中压50MW机组，锅炉灭 火后，在恢复的过程中，汽包满水。机组推力增大，动静严重碰 磨，在带24MW负荷解列的过程中，调节汽门和自动主汽门未能 关闭，致使转速急速飞升达4000r/min以上，轴系断为11段。机组 严重超速而毁坏。
（2）例如：1999年辽宁某发电厂200MW机组发生轴系断裂事故。 运行人员在主油泵轴与汽轮机主轴间齿型联轴器失效，机组转速 失去控制，并在无任何转速监视手段的情况下而再次起动，在转 速急速飞升的过程中，引发了轴系断裂事故。
1.转速测量、监视和保护 转速测量
条文：9.1.6 主油泵轴与汽轮机主轴间具有齿型联轴器或 类似联轴器的机组，定期检查联轴器的润滑和磨损情况， 其两轴中心标高、左右偏差，应严格按制造厂规 定的要求安装。以防主油泵轴与汽轮机主轴脱离，导致 调节系统开环控制。
2.油质合格严防卡涩 严防卡涩
条文：9.1.5 主汽门和调节汽门解体检修时，应重点检查门杆弯曲 度和动静间隙，检查阀碟和阀座的接触情况，不符合标准 的必须 进行处理。在调节部套、高中压主汽门、调节汽门存在有卡涩、 严重泄漏、调节系统工作不正常的 情况下，严禁机组起动，运行 中的机组，必须停止运行。
汽轮机二十五项反措
汽轮机二十五项反措汽机油系统防火汽机油系统防火包括：a)油系统应尽量避免使用法兰连接，禁止使用铸铁阀门。
b)油系统法兰禁止使用塑料垫、橡皮垫（含耐油橡皮垫）和石棉纸垫。
c)油管道法兰、阀门及可能漏油部位附近不准有明火，必须明火作业时要采取有效措施，附近的热力管道或其他热体的保温应紧固完整，并包好铁皮。
d)禁止在油管道上进行焊接工作。
在拆下的油管上进行焊接时，必须事先将管子冲洗干净。
e)油管道法兰、阀门及轴承、调速系统等应保持严密不漏油，如有漏油应及时消除，严禁漏油渗透至下部蒸汽管、阀保温层。
f)油管道法兰、阀门的周围及下方，如敷设有热力管道或其它热体，则这些热体保温必需齐全，保温外面应保铁皮。
g)检修时如发现保温材料内有渗油时，应消除漏油点，并更换保温材料。
h)事故排油阀应设两个钢质截至阀，其操作手轮应设在距油箱5m以外的地方，并有两个以上的通道，操作手轮不允许加锁，应挂有明显的“禁止操作”标志牌。
i)油管道要保证机组在各种运行工况下自由膨胀。
j)机组油系统的设备及管道损坏发生漏油，凡不能与系统隔绝处理的或热力管道渗入油的，应立即停机处理。
防止炉外管道爆破防止炉外管道爆破包括：k)加强对炉外管道的巡视，对管系振动、水击等现象应分析原因，及时采取措施。
当炉外管道有漏气、漏水现象时，必须立即查明原因、采取措施，若不能与系统隔离进行处理时，应立即停炉。
（汽机专业参照执行）l)定期对导汽管、汽联络管、水联络管、下降管等炉外管道以及弯管、弯头、联箱封头等进行检查，发现缺陷（如表面裂纹、冲刷减薄或材质问题）应及时采取措施。
m)加强对汽水系统中的高中压疏水、排污、减温水等小径管座焊缝、内壁冲刷和外表腐蚀现象的检查，发现问题即使更换。
n)按照(DL/T 438-2016)《火力发电厂金属技术监督规程》,对汽包、集中下降管、联箱、主蒸汽管道、再热蒸汽管道、弯管、弯头、阀门、三通等大口径部件及其相关焊缝进行定期检查。

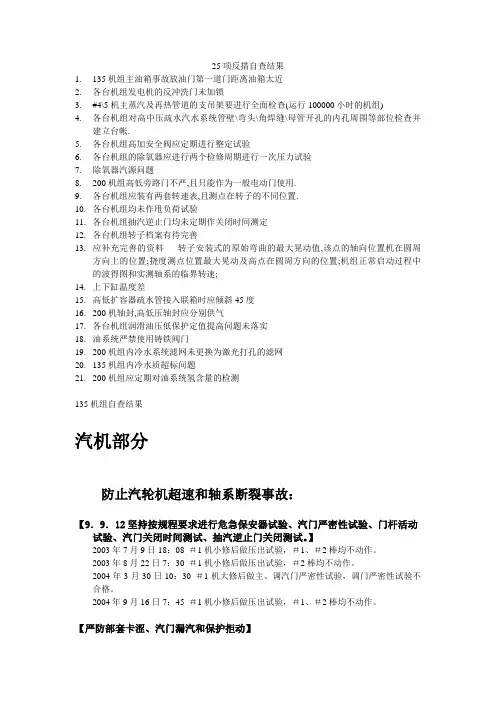

25项反措自查结果
25项反措自查结果1.135机组主油箱事故放油门第一道门距离油箱太近2.各台机组发电机的反冲洗门未加锁3.#4\5机主蒸汽及再热管道的支吊架要进行全面检查(运行100000小时的机组)4.各台机组对高中压疏水汽水系统管壁\弯头\角焊缝\母管开孔的内孔周围等部位检查并建立台帐.5.各台机组高加安全阀应定期进行整定试验6.各台机组的除氧器应进行两个检修周期进行一次压力试验7.除氧器汽源问题8.200机组高低旁路门不严,且只能作为一般电动门使用.9.各台机组应装有两套转速表,且测点在转子的不同位置.10.各台机组均未作甩负荷试验11.各台机组抽汽逆止门均未定期作关闭时间测定12.各台机组转子档案有待完善13.应补充完善的资料转子安装式的原始弯曲的最大晃动值,该点的轴向位置机在圆周方向上的位置;挠度测点位置最大晃动及高点在圆周方向的位置;机组正常启动过程中的波得图和实测轴系的临界转速;14.上下缸温度差15.高低扩容器疏水管接入联箱时应倾斜45度16.200机轴封,高低压轴封应分别供气17.各台机组润滑油压低保护定值提高问题未落实18.油系统严禁使用铸铁阀门19.200机组内冷水系统滤网未更换为激光打孔的滤网20.135机组内冷水质超标问题21.200机组应定期对油系统氢含量的检测135机组自查结果汽机部分防止汽轮机超速和轴系断裂事故：【9．9．12坚持按规程要求进行危急保安器试验、汽门严密性试验、门杆活动试验、汽门关闭时间测试、抽汽逆止门关闭测试。
】2003年7月9日18：08 ＃1机小修后做压出试验，＃1、＃2棒均不动作。
2003年8月22日7：30 ＃1机小修后做压出试验，＃2棒均不动作。
2004年3月30日10：30 ＃1机大修后做主、调汽门严密性试验，调门严密性试验不合格。
2004年9月16日7：45 ＃1机小修后做压出试验，＃1、＃2棒均不动作。
【严防部套卡涩、汽门漏汽和保护拒动】2004年9月14日，做＃1机油动机闭环试验时发现＃1油动机下行至80％时就地发生卡涩（98MM位置）【在机组热态启动时，再热蒸汽压力不得大于制造厂的规定值】＃1机在额定负荷下：一段抽汽参数3.8MPa/311℃，制造厂设计值为3.55Mpa/352℃；二段抽汽参数2.8MPa/337℃，制造厂设计值为2.48Mpa/310℃；＃2机在额定负荷下：一段抽汽参数3.8MPa/380℃，制造厂设计值为3.55Mpa/352℃；二段抽汽参数2.8MPa/335℃，制造厂设计值为2.48Mpa/310℃；【9．1．9汽轮机电液应有在转速测量装置故障情况下的判断和限制功能，应具有当第一次采样于第二次采样的转速差大于设定的转速差时(一般500rpm)即可判断为转速测量系统故障并立即作出停机处理功能】目前＃1、＃2机不具备此功能。
25项反措防止电力生产重大事故的二十五项重点要求
关于印发《防止电力生产重大事故的二十五项重点要求》的通知国电发[2000]589号各分公司，华北电力集团公司，各省（自治区、直辖市）电力公司，华能集团公司，华能国际，中电国际，国电电力，乌江公司，电规总院，水规总院，东北、华北、华东、西北、西南、中南电力设计院，电力科学研究院，热土研究院，武汉高压研究所，苏州热工所，各水电工程局，各水电勘测设计院，安能总公司：为进一步落实《中共中央关于国有企业改革和发展若干重大问题的决定》中关于“坚持预防为主，落实安全措施，确保安全生产”的要求，完善各项反事故措施，进一步提高电力安全水平，国家电力公司通过总结分析近年来发供电企业发生重大事故的特征，在原能源部《防止电力生产重大事故的二十项重点要求》（简称二十项反措）的基础上，制订了《防止电力生产重大事故的二十五项重点要求》，现颁发执行。
做好防止电力生产重大事故的措施，是保证电力系统安全稳定经济运行的重要条件，是制造、设计、安装、调试、生产等各个单位的共同任务。
因此，各有关方面都应认真贯彻落实二十五项重点要求。
本重点要求并不覆盖全部反事故技术措施，各单位应根据本要求和已下发的反事故技术措施，紧密结合各自实际情况，制定具体的反事故技术措施，认真贯彻执行。
国家电力公司（印）二○○○年九月二十八日目录1 防止火灾事故2 防止电气误操作事故3 防止大容量锅炉承压部件爆漏事故4 防止压力容器爆破事故5 防止锅炉尾部再次燃烧事故6 防止锅炉膛爆炸事故7 防止制粉系统爆炸和煤尘爆炸事故8 防止锅炉汽包满水和缺水事故9 防止汽轮机超速和轴系断裂事故10 防止汽轮机大轴弯曲、轴瓦烧损事故11 防止发电机损坏事故12 防止分散控制系统失灵、热工保护拒动事故13 防止继电保护事故14 防止系统稳定破坏事故15 防止大型变压器损坏和互感器爆炸事故16 防止开关设备事故17 防止接地网事故18 防止污闪事故19 防止倒杆塔和断线事故20 防止枢纽变电所全停事故21 防止垮坝、水淹厂房及厂房坍塌事故22 防止人身伤亡事故23 防止全厂停电事故24 防止交通事故25 防止重大环境污染事故防止电力生产重大事故的二十五项重点要求1992年原能源部《关于防止电力生产重大事故的二十项重点要求》颁发后，在防止重大、特大事故方面收到明显效果。
新25项反措-防止汽轮机事故共27页文档
