基尔霍夫定律电路电路分析方法
电路分析实验-基尔霍夫定律的验证讲解
《电路分析实验》目录一、基尔霍夫定律的验证 (1)二、叠加原理的验证 (2)三、戴维南定理和诺顿定理的验证 (4)四、RC一阶电路的响应测试 (7)五、RLC串联揩振电路的研究 (10)六、RC选频网络特性测试 (13)实验一基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。
即对电路中的任一个节点而言，应有ΣI＝0；对任何一个闭合回路而言，应有ΣU＝0。
运用上述定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。
三、实验设备（同实验二）四、实验内容实验线路与实验五图5-1相同，用DG05挂箱的“基尔霍夫定律/叠加原理”线路。
1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。
图5-1中的I1、I2、I3的方向已设定。
三个闭合回路的电流正方向可设为ADEFA、BADCB和FBCEF。
2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。
3. 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“＋、－”两端。
4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
五、实验注意事项1. 同实验二的注意1，但需用到电流插座。
2．所有需要测量的电压值，均以电压表测量的读数为准。
U1、U2也需测量，不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。
此时指针正偏，可读得电压或电流值。
若用数显电压表或电流表测量，则可直接读出电压或电流值。
但应注意：所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。
六、预习思考题1. 根据图5-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定毫安表和电压表的量程。
基尔霍夫定律的验证(含数据)
实验三基尔霍夫定律的验证一实验目的1、掌握正确的电路的连接方法2、了解基尔霍夫电压定律及电流定律的基本概念与原理3、读数操作比较多，通过实验能培养细致的、严谨的实验作风二实验仪器电工实验台三实验原理1.相关定义：支路：电路中的每一个分支。
一条支路流过一个电流，称为支路电流。
结点：三条或三条以上支路的联接点。
回路：由支路组成的闭合路径。
网孔：内部不含支路的回路。
2.基尔霍夫电流定律（KCL定律）定律内容：在任一瞬间，流向任一结点的电流等于流出该结点的电流。
即: Ｉ入= Ｉ出或: Ｉ= 0实质: 电流连续性的体现。
基尔霍夫电流定律（KCL）反映了电路中任一结点处各支路电流间相互制约的关系。
3.基尔霍夫电压定律（KVL定律)定律内容：在任一瞬间，从回路中任一点出发，沿回路循行一周，回路中电压上升值与下降值相等。
即在任一瞬间，沿任一回路循环方向，回路中各段电压的代数和恒等于零。
基尔霍夫电压定律（KVL）反映了电路中任一回路中各段电压间相互制约的关系。
四 实验步骤（1）电路如图连接；（2）US1、US2取12V,10V, 分别取c 点、e 点位参考点测量并计算a 、b 、c 、d 、e 、f 各点电势及ab 、bc 、cd 、da 、af 、fe 、de 间的电压，并记录入表一，取a 点验证KCL 定律;（3）US1、US2取6V,12V,按表二测量数据，取U 1、U 3、U 4、U S1验证KVL 定律。
五 数据及处理表一验证KCL 定律数据表dI1I2510Ω330Ω+ Us1 -计算值误差%%%%%%%E点测量值计算值误差%%%%%%%分析：KCL定律：定律内容：在任一瞬间，流向任一结点的电流等于流出该结点的电流。
即: Ｉ入= Ｉ出或: Ｉ= 0例如：在a点有I1+I2=I3表二验证KVL定律数据表被测量值I1/mA I2/mA I3/mA Us1/V Us2/V Ufa/V Uab/V Ucd/V Uad/V Ude/V 测量值计算值相对误差%%%%%%%%%%分析：KVL定律：在任一瞬间，从回路中任一点出发，沿回路循行一周，回路中电压上升值与下降值相等。
基尔霍夫定律及解析
基尔霍夫定律基尔霍夫定律是分析与计算电路的基本定律，分别称为基尔霍夫电流定律和基尔霍夫电压定律。
电路中几个常用名词如下： 支路；同一电流所流经的路径。
在图 1.11中有三条支路。
节点；三条或三条以上支路连接点。
在图 1.11中有a 、b 两个节点。
回路；由若干支路所组成的闭合路径。
在图 1.11中有abca 、abda 、adbca 三个回路。
网孔；不含支路的闭合路径。
在图 1.11中abca 、abda 两个网孔。
1.3.1 基尔霍夫电流定律（KCL ）基尔霍夫电流定律是用来确定电路中任一节点各支路电流间的关系式。
由于电流的连续性，在任一瞬时，流向任一节点的电流之和等于流出该节点电流之和。
即＝入I ∑出I ∑ （1.5） 在图 1.11所示电路中，对节点a 可写出I 1＋I 2＝I 3上述关系式可改写为I 1＋I 2―I 3＝0即 0=∑I （1.6）基尔霍夫电流定律也可表述为：在任一瞬时，通过电路中任一节点电流的代数和恒等于零。
假定选流入节点的电流取正值，则流出节点的电流取负值。
基尔霍夫电流定律通常应用于节点，还可以应用于任一假想的闭合面。
即在任一瞬时，通过电路中任一闭合面的电流代数和也恒等于零。
如图 1.12所示闭合面包围的三极管电路。
I b +I c ＝I e或 I b ＋I c －I e ＝0`图1.12 KCL 用于闭合面 图1.13例 1.3直流三相供电系统如图 1.13所示，若电流I A ＝5A ，I B ＝3A ，试求电流I C 。
解：假想一闭合面将三角形的负载包围起来，则I A ＋I B ＋I C ＝0I C ＝－I A －I B ＝－5－3＝－8A负号表示电流的实际方向与图中参考方向相反。
图1.11 支路、节点、回路和网孔1.3.2 基尔霍夫电压定律（KVL ）基尔霍夫电压定律是确定电路中任一回路各支路电压间的关系式。
对于电路中的任一回路，在任一瞬间，沿闭合回路绕行一周电压升之和等于电压降之和，即＝升U ∑降U ∑ （1.7）以图 1.14电路为例，图中电源电压、电流和各元件两端电压的参考方向均已标出，并设定绕行方向，电压的参考方向与绕行方向一致者为电压降，反之电压升。
基尔霍夫定律-电路电路分析方法ppt课件
1.7 电路分析方法
1.7.2 叠加定理
汽车 电工电子
注意： (1)叠加定理只适用于线性电路； (2)叠加定理只能叠加电路中的电流或电压，不能对能量和功率进行叠 加； (3)不作用的电压源短接，电阻不动，不作用的电流源断开； (4)应用叠加定理时，要注意各电源单独作用时所得电路各处电流、电 压的参考方向与原电路各电源共同作用时各处所对应的电流、电压的参 考方向之间的关系，以便正确求出叠加结果(代数和)。
U 0
必须假设回路的循行方向，如果电压的参考方向与 回路的循行方向一致时，电压取正值，反之则取负值。
第1章 直流电路与元件
1.6 基尔霍夫定律
1.6.3 基尔霍夫电压定律
汽车 电工电子
2.定律内容 必须假设回路的循行方向，如果电压的参考方向与 回路的循行方向一致时，电压取正值，反之则取负值。
1.叠加定理内容： 2. 在线性电路中，如果有多个电源同时作用，那么 任何一条支路的电流或电压，等于电路中各个电源单独 作用时对该支路所产生的电流或电压的代数和。 2.“除源”及其方法 当某电源单独作用时，其他电源应除去，即“除源”。 所谓“除源”就是令电源参数为零，即对电压源来说，令 为零，相当于“短路”；对电流源来说，令为零，相当于 “开路”。
基尔霍夫定律-电路电 路分析方法
第1章 直流电路与元件
应知： 汽车电路的概念、组成、作用及特点； 电流、电压、电动势、电位的概念； 电位与电压的关系； 电压与电动势的关系； 汽车电路图在汽车维修中的作用。 应会： 用万用表测量汽车电路中的电位、电压、电 流等。
1.6 基尔霍夫定律
汽车 电工电子
欧姆定律是分析和计算电路的基本定律。但在复杂 电路中的分析与计算中，还离不开基尔霍夫电流定律和 基尔霍夫电压定律。基尔霍夫电流定律针对节点对电路 进行分析，基尔霍夫电压定律针对回路对电路进行分析。
电路的基尔霍夫定律
电路的基尔霍夫定律电路是电子学的基础，而基尔霍夫定律是电路分析中最重要的定律之一。
基尔霍夫定律是由德国科学家基尔霍夫于19世纪提出的，它是电路理论中的基石，被广泛应用于电路设计与分析中。
基尔霍夫定律包括基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律又称为电荷守恒定律，它指出在任意一个电路中，流入某节点的电流等于流出该节点的电流的总和。
这个定律可以简单地理解为电流的守恒原理。
基尔霍夫第一定律的应用非常广泛，它可以帮助我们分析复杂的电路。
例如，在一个电路中有多个电流源和电阻，我们可以通过基尔霍夫第一定律来计算电路中的各个节点的电流。
只需要将流入某节点的电流和流出该节点的电流相加起来，就可以得到该节点的电流。
基尔霍夫第二定律又称为电压守恒定律，它指出在一个闭合电路中，电路中各个电压源和电阻所形成的电压环是零。
这个定律可以简单地理解为电压的守恒原理。
基尔霍夫第二定律的应用同样非常广泛，它可以帮助我们计算电路中各个元件的电压。
例如，在一个电路中有多个电压源和电阻，我们可以通过基尔霍夫第二定律来计算电路中各个元件的电压。
只需要将电路中各个元件的电压相加起来，就可以得到电路中的总电压。
基尔霍夫定律的应用不仅仅局限于简单的电路，对于复杂的电路同样适用。
通过将电路分解成多个简单的电路，然后分别应用基尔霍夫定律，最终得到整个电路的解析结果。
需要注意的是，基尔霍夫定律是建立在电路中无磁场和无电荷积累的假设基础上的。
在实际应用中，我们可以近似地认为这些假设是成立的，因此可以放心地应用基尔霍夫定律进行电路分析。
除了基尔霍夫定律，还有其他的电路分析方法，例如网络定理、戴维南定理等。
这些方法各有特点，可以根据具体情况选择适合的方法进行电路分析。
基尔霍夫定律是电路分析中非常重要的定律，它可以帮助我们计算电路中各个节点的电流和各个元件的电压。
通过合理应用基尔霍夫定律，我们可以更好地理解和设计电路，为电子学的研究和应用提供了强有力的工具。
基尔霍夫定律、支路电流法
支路电流法简介
支路电流法是电路分析中另一种广泛应用的方法，它可以简化复杂电路的分析过程。
1 假设与规则
通过在每个支路上引入一个未知的电流变量，我们可以编写一组方程来解析电路。
2 应用范围
支路电流法适用于复杂的多支路电路，尤其适用于由电流源驱动的电路。
3 实例分析
我们将通过一个由多个支路组成的电路来演示支路电流法的应用。
电路图示例
我们将通过一个包含电阻、电流源和电压源 的电路示例来分析基尔霍夫定律和支路电流 法。
结果分析
我们将计算电路中的未知电流和电压，并解 释结果的物理意义。
结论和要点
本演示总结了基尔霍夫定律和支路电流法的关键概念和应用。
基尔霍夫定律
节点定律和回路定律帮助我们分析电路中的电流和电压。
支路电流法
通过引入支路电流变量，我们可ቤተ መጻሕፍቲ ባይዱ简化电路的分析过程。
基尔霍夫定律、支路电流 法
本演示将介绍基尔霍夫定律和支路电流法，两个在电路分析中至关重要的概 念。
基尔霍夫定律简介
基尔霍夫定律是电路分析的基础，它可以帮助我们理解和计算电路中的电流和电压分布。
1 第一定律
电流在交汇节点的总 和为零。
2 第二定律
在闭合回路中，电压 的总和等于零。
3 应用实例
我们将通过一个实际 的电路图示例来演示 如何应用基尔霍夫定 律进行分析。
1 共同点
两种方法都基于电路中电流和电压的守恒原理。
2 适用范围
基尔霍夫定律适用于任何电路，而支路电流法更适用于复杂的多支路电路。
3 实例分析
我们将通过一个实际的电路图例来阐述基尔霍夫定律和支路电流法的关系。
基尔霍夫定律和支路电流法的实例分 析
基尔霍夫定律在电路分析中的应用
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程25科技资讯 SCIENCE & TECHNOLOGY INFORMATION 1 基尔霍夫定律基尔霍夫定律由两个定律组成。
1.1 基尔霍夫节点电流定律对于复杂直流电路的任一节点,在任一时刻,流入节点的电流之和等于流出节点的电路之和。
表达式为:ΣI入=ΣI出;也可表示为ΣI=0(流入为正,流出为负)。
1.2 基尔霍夫回路电压定律对于复杂直流电路中的任一回路(回路中可以有电源,也可以没有电源),从一点出发绕回路一周回到该点时,各段电压(电压降)的代数和为零。
表达式为:ΣU=0或ΣE=ΣIR(注意电动势的方向)。
2 在简单直流电路中的应用2.1 基尔霍夫回路电压定律的应用简单直流电路如图1所示。
在进行简单直流电路的分析中,一般都是从能量守恒的角度得到闭合电路欧姆定律的表达式:I=E/(R+r)rR E。
其实从基尔霍夫回路电压定律进行分析:将此电路作为复杂直流电路中的一个回路。
从A点出发,按顺时针绕行,IR+Ir－E=0、I=E/(R+r)。
2.2 基尔霍夫节点电流定律的应用图2是一个电阻并联电路,有三条支路,我们将A点看作为电路中的节点,根据基尔霍夫定律的电流定律:ΣI入=ΣI出,I是流入节点的,而I 1、I 2、I 3是流出节点的,可得I=I 1+I 2+I 3。
3 在复杂直流电路中的使用基尔霍夫定律适用于要求得到电路中各条支路的电流大小和方向的问题。
它主要有两种方法:支路电流法和回路电流法。
主要看一下支路电流法中基尔霍夫定律的具体应用。
(1)假定各支路中的电流的方向和回路方向,回路方向可以任DOI:10.16661/ki.1672-3791.2016.03.025基尔霍夫定律在电路分析中的应用陈海明(江苏省射阳中等专业学校 江苏盐城 224300)摘 要:基尔霍夫定律在直流电路、交流电路和磁路中都有广泛的应用,该文从基尔霍夫第一定律、基尔霍夫第二定律的基本概念出发,结合在电子电工电路中涉及到的应用入手,详细阐述了定律如何渗透到各个环节当中,引领大家去体会定律的奥妙,理解掌握丝丝入扣的应用之美,帮助我们更好地对电路的工作原理的领悟,对电工和电子线路有一个总体的、清晰的把握。
基尔霍夫电流定律的推导
基尔霍夫电流定律（KCL）是电路分析中的一个基本定律，它指出在任何一个节点上，流入的电流总和等于流出的电流总和。
假设我们有一个电路，其中包含n个节点和m条支路。
我们选择一个节点作为参考点，并假设该节点上的电流为零。
然后，我们选择任意一个与该节点相连的支路，并计算该支路上的电流。
由于电流是矢量，我们需要考虑电流的方向。
如果电流的方向与参考方向相同，则该电流为正；如果电流的方向与参考方向相反，则该电流为负。
接下来，我们遍历整个电路，并计算每个支路上的电流。
对于每个节点，我们计算流入的电流和流出的电流，并将它们相加。
由于我们已经假设了参考点上的电流为零，因此对于其他节点，流入的电流总和应该等于流出的电流总和。
通过这种方式，我们可以验证基尔霍夫电流定律的正确性。
如果对于任何一个节点，流入的电流总和不等于流出的电流总和，那么我们可以断定该电路中存在错误。
总之，基尔霍夫电流定律的推导基于电路中电流的守恒性质。
通过选择适当的参考点并计算每个支路上的电流，我们可以验证该定律的正确性。
基尔霍夫定律实验报告
基尔霍夫定律实验报告基尔霍夫定律实验报告一、实验目的本实验旨在探究电路中的基尔霍夫定律，通过利用串联和并联电路两种方式，验证基尔霍夫定律的准确性。
二、实验原理基尔霍夫定律是电学的基本定律之一，也是电路分析的基础。
基尔霍夫定律分为两个部分：基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律：电路中任意一点的电流之和等于零。
这意味着，任何时刻进入一个节点的电流等于离开该节点的电流，也就是说电流在电路中不能产生或消失。
基尔霍夫第二定律：环路电压和等于环路电压和。
这意味着，沿着任何一个闭路，电压的代数和等于零。
在电路中，电压源和电阻都可以构成环路，因此基尔霍夫第二定律也称为电压定律。
三、实验内容实验仪器：万用表、电源、电阻及电线。
实验步骤：1.首先确定一个单独的节点，所有的电流会流经该节点。
2.对于每个电流进入该节点，给其分配一个正号。
对于每个电流离开该节点，给其分配一个负号。
3.建立一个闭合的回路，沿着这个回路往回计算电压降，给进入该回路的电压记上正号，给离开该回路的电压记上负号。
4.依据基尔霍夫第一和第二定律列出方程，解算未知电流及电压值。
5.重复以上步骤，用串联和并联电路建立电路图，计算电流及电压。
四、实验结果实验一：串联电路将三个电阻R1、R2、R3串联在电路中，接上电源后，测量电路中电流和电压。
根据基尔霍夫第一定律，在节点处，电流之和等于零。
因此，I1 = I2 + I3。
根据基尔霍夫第二定律，在电路中选定一个闭合回路，电压之和等于零。
因此，E = V1 + V2 + V3。
通过测量，得到I1 = 0.010A、V1 = 4.4V、V2 = 2.2V、V3 = 2.2V。
利用基尔霍夫定律，可推导出I2 = 0.0067A、I3 =0.0033A。
实验二：并联电路将三个电阻R1、R2、R3并联在电路中，接上电源后，测量电路中电流和电压。
根据基尔霍夫第一定律，在节点处，电流之和等于零。
因此，I1 = I2 + I3。
第五节基尔霍夫定律
1、支路：电路中的各个分支叫支路。
在 R22上、、述R节3图分点示别：电组三路成条中三或，条三U支条S1 路以和。上R1支、路U的s2 和连
接点称为节点。在图所示电路中，a 和 c都是节点，而 b和 d不是节点。
3、回路：电路中的任一闭合路径都 称 abc4为d、a回、网路a孔R。3c：d在a内都图部是示不回电含路路有。中支，路aR的3cb回a 、路叫 网 是 组孔网成。孔的在，支图而路示回，电路因路而aR中不3cd， 是a中网a含R孔3c有b。a由和Uabs2c和da R都2
（2）确定各段电压的参考方向。我们规定，凡电压的参考方向和回路绕 行方向一致时，该电压取正值；反之，则取负值。
基尔霍夫电压定律
例如：在图中
所规定的各段电压的参考方向，KVL 可表示为Uab+Ubc+Ucd+Uda=0 ，由 于Uab=-I2R2 、Ubc=Us2 、 Ucd=-Us1 、Uda=I1R1 ，分别代入上式可得：
第五节 基尔霍夫定律
基尔霍夫定律是分析计算电路的基本定律 基尔霍夫定律分为电压定律和电流定律 应用基尔霍夫定律能方便求解支路电流
复杂电路中，是指不能简单的用电阻串并联的计算方法 化简的电路，分析复杂电路主要依据电路的两条基本定律— —欧姆定律和基尔霍夫定律，基尔霍夫定律既适用于直流电 路，又适用于交流电路和含有电子元器件的非线性电路，因 而它是分析计算电路的基本定律。
-I2R2 +Us2 -Us1 +I1R1=0
列回路电压方程时，要注意电压的方向。电阻上两端点电位的高低 由通过电阻电流的方向决定；而电源上两端点的电位高低则可直接由电 源的正负极确定，正极为高电位，负极为低电位。
2-2-3 电路基本定律(KVL,KCL)和分析方法
已知：U1=12V， U2=7.2V， R1=2， R2=6， R3=3
根据叠加原理，I2 = I2´ + I2
解： I2´= 1A
I2"= –1A
I2 = I2´ + I2 = 0A
22
02 叠加原理
例：
10
4A
10 10
I
20V
+
用叠加原理求：I= ?
I = I'+ I"= 1A
解： 10
4A
解： 1、K打开，I3=0
∴UR3=0 Uab = E1 －E3 + E2 Uab=(7－14+16)V=9V
2、K闭合，Uab=0
I3R3= E1－E3 + E2
I3=(E1－E3 + E2) ／R3 =9／9A=1A
11
01 基尔霍夫定律
例2、计算电流、电压。
－U+
+
60V －
10Ω + 20V
I2
Ig
R2
G
I4
Rg
R4
Us
_
电桥平衡条件：
R1 R4 = R2 R3
36
03 戴维南原理
进气压力传感器内部电路
(a) 剖面图
(b) 硅膜片的结构
37
03 戴维南原理
进气压力传感器等效电路图
当硅膜片不受压力时， 调至电桥平衡。
当进气歧管压力变化 时，硅膜片变形， 其阻值变化。电桥失 去平衡，AB输出电压 信号。
RAB =RO
B 30
03 戴维南原理
2) 用戴维南定理解题的步骤
复杂的 I a
有源 RL
基尔霍夫定律求解
基尔霍夫定律求解1. 什么是基尔霍夫定律？基尔霍夫定律是电路分析中非常重要的一组定律，由德国物理学家叶曼·基尔霍夫在19世纪提出。
它被用来描述电路中电流和电压的关系，是解决复杂电路问题的重要工具。
基尔霍夫定律包括两个方面：基尔霍夫第一定律（KVL）和基尔霍夫第二定律（KCL）。
2. 基尔霍夫第一定律（KVL）基尔霍夫第一定律又称为电压定律，它描述了一个封闭回路中总电压之和等于零的关系。
简单来说，这个定律表明在一个回路中，电压源提供的电势差等于负载元件消耗掉的电势差。
数学表达式如下：∑V=0其中，∑V表示封闭回路中所有电压源所提供的电势差之和。
3. 基尔霍夫第二定律（KCL）基尔霍夫第二定律又称为电流定律，它描述了一个节点处流入的电流之和等于流出的电流之和的关系。
简单来说，这个定律表明在一个节点处，进入该节点的电流等于离开该节点的电流。
数学表达式如下：∑I in=∑I out其中，∑I in表示进入节点的电流之和，∑I out表示离开节点的电流之和。
4. 基尔霍夫定律求解步骤要求解一个复杂电路中的未知电压或电流，可以使用基尔霍夫定律。
以下是一般情况下使用基尔霍夫定律求解问题的步骤：步骤1：画出电路图首先，根据问题描述或实际情况，将所给电路用图形表示出来。
确保图中包含所有元件、连接线以及所需求解的未知量。
步骤2：选择合适的方向对于每个元件和连接线，在图中选择一个合适的方向。
这个方向将用于后续计算中确定正负号。
步骤3：应用基尔霍夫第一定律（KVL）根据所给电路中闭合回路数量，写出相应数量的基尔霍夫第一定律方程。
根据每个回路中电压源的方向和大小，确定正负号。
步骤4：应用基尔霍夫第二定律（KCL）根据所给电路中的节点数量，写出相应数量的基尔霍夫第二定律方程。
根据每个节点处流入流出的电流方向和大小，确定正负号。
步骤5：解方程组将步骤3和步骤4得到的方程组联立，并求解未知量。
通常使用代数方法或矩阵运算来解决这个方程组。
线性电路中的基尔霍夫定律
线性电路中的基尔霍夫定律在电路学中，基尔霍夫定律是分析线性电路的基本原理之一。
它是由德国物理学家古斯塔夫·基尔霍夫在19世纪提出的，是电路分析的基础之一。
基尔霍夫定律可以应用于各种电路结构，包括简单的串联和并联电路，复杂的桥式电路以及多节点的网络电路。
基尔霍夫定律包括基尔霍夫第一定律和基尔霍夫第二定律。
下面将逐一介绍这两个定律。
基尔霍夫第一定律，也被称为基尔霍夫电流定律，指出在一个封闭回路中，流入某节点的电流之和等于流出该节点的电流之和。
这个定律可以用数学方式表示为：$$\sum_{i=1}^{n} I_i = 0$$其中，$I_i$表示流入该节点的电流，n表示节点的数量。
基尔霍夫第一定律实际上是电荷守恒定律的电路应用，即电荷在闭合回路中是守恒的。
基尔霍夫第二定律，也被称为基尔霍夫电压定律，指出在任意一个闭合回路中，电压源的代数和等于电路中其他元件电压的代数和。
这个定律可以用数学方式表示为：$$\sum_{i=1}^{n} V_i = 0$$其中，$V_i$表示电压源或其他元件的电压，n表示闭合回路中的元件数量。
基尔霍夫第二定律主要是基于能量守恒的原理，即能量在闭合回路中是守恒的。
基尔霍夫定律是电路分析中最重要和最基本的定律之一，它提供了解决复杂电路问题的方法。
通过应用基尔霍夫定律，我们可以确定电路中各个节点的电流和元件的电压，进而计算出电路中的功率、电阻、电流分配等参数。
基尔霍夫定律也为我们设计和优化电路提供了指导。
除了基尔霍夫定律，电路分析中还有其他重要的定律和方法，如欧姆定律、节点分析法、支路电流法等。
这些方法可以与基尔霍夫定律结合使用，以便更准确地分析和解决电路问题。
在实际应用中，基尔霍夫定律已经被广泛使用。
无论是电子设备的设计、电力系统的监控还是通信网络的搭建，基尔霍夫定律都扮演着重要的角色。
因此，对基尔霍夫定律的理解和应用是电路学习和工作中的基本要求。
总而言之，基尔霍夫定律是电路分析中不可或缺的工具，它能够提供准确而简洁的电路计算方法。
基尔霍夫定律 电路
基尔霍夫定律电路基尔霍夫定律（Kirchhoff's laws）是电路分析中非常重要的定律之一，它由德国物理学家叶夫·基尔霍夫于1845年提出。
基尔霍夫定律是研究电路中电流和电压分布的基础，它能够帮助我们理解电路中的电流和电压关系，为电路设计和故障排除提供了有力的工具。
基尔霍夫定律包括两个部分：基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。
基尔霍夫第一定律，也称为电流定律，是基于电荷守恒定律的基础上提出的。
它表明，在任何一个电路中，流入某个节点的电流等于流出该节点的电流的总和。
换句话说，电流在一个闭合回路中是守恒的。
这个定律可以用一个简单的方程来表示：ΣI_in = ΣI_out，其中Σ表示总和，I_in表示流入节点的电流，I_out表示流出节点的电流。
基尔霍夫第二定律，也称为电压定律，是基于能量守恒定律的基础上提出的。
它表明，在一个闭合回路中，电压的总和等于零。
这个定律可以用一个简单的方程来表示：ΣV = 0，其中Σ表示总和，V 表示电压。
通过基尔霍夫定律，我们可以解决各种复杂的电路问题。
例如，我们可以通过应用基尔霍夫第一定律来计算电路中各个节点的电流分布情况。
通过应用基尔霍夫第二定律，我们可以计算电路中各个元件之间的电压关系。
同时，基尔霍夫定律还可以帮助我们理解电路中元件的连接方式以及元件之间的相互作用。
在实际应用中，基尔霍夫定律可以用于解决各种电路问题，如电路中的电流分布、电压分布、电阻的计算等。
它广泛应用于电子工程、电力系统、通信工程等领域。
需要注意的是，基尔霍夫定律是基于一些假设前提的。
首先，基尔霍夫定律假设电路是稳态的，即电路中的电流和电压不随时间变化。
其次，基尔霍夫定律假设电路中没有电磁辐射和电磁感应等非理想因素的影响。
因此，在实际应用中，我们需要根据具体情况进行合理的近似和简化，以保证基尔霍夫定律的适用性。
基尔霍夫定律是电路分析中的重要工具，它能够帮助我们理解电路中的电流和电压关系，解决各种复杂的电路问题。
电路中的基尔霍夫定律
电路中的基尔霍夫定律电路是我们日常生活中必不可少的一部分，它们无时无刻地与我们的生活息息相关。
从简单的电筒到复杂的电子设备，电路构成了这些设备的核心。
为了使电路能够正常工作，我们需要一些规律和定律来指导我们电路的设计和运作。
其中一个重要的定律就是基尔霍夫定律。
基尔霍夫定律是由德国物理学家基尔霍夫于19世纪中叶提出的，它是电路分析的基础之一。
基尔霍夫定律包括两条原理：基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律，也被称为电流守恒定律，表明电路中的总电流等于进入某一节点的电流之和。
换句话说，一个节点处的电流流入和流出的总和为零。
这个定律基于电荷的守恒定律，即电荷不能被创造或毁灭。
这意味着无论电流是在哪个节点流入或流出，电流的总和都应为零。
举个例子来说明基尔霍夫第一定律：假设我们有一个电路，其中有两个分支，分别连接到一个节点上。
其中一个分支有5安培的电流流入节点，另一个分支有3安培的电流流入节点。
根据基尔霍夫第一定律，我们可以得出，总电流为8安培，因为5加3等于8。
这个定律可以帮助我们计算电路中未知电流的值。
基尔霍夫第二定律，也被称为电压守恒定律，表明电路中的总电压等于电路中的所有电压降之和。
换句话说，沿着一个闭合回路，电压升高的总和等于电压降低的总和。
这个定律基于能量守恒定律，即能量在电路中不会消失或增加。
举个例子来说明基尔霍夫第二定律：假设我们有一个电路，其中有一个电源和两个电阻。
电源提供了10伏特的电压，而第一个电阻降低了5伏特的电压，第二个电阻降低了3伏特的电压。
根据基尔霍夫第二定律，总电压降为8伏特，因为5加3等于8。
这个定律可以帮助我们计算电路中未知电压的值。
基尔霍夫定律在电路的分析和设计中起着至关重要的作用。
它们帮助我们理解电路中的电流和电压，为我们解决电路中的问题提供了方法和技巧。
无论是简单的串联电路还是复杂的并联电路，基尔霍夫定律都能为我们提供准确的结果。
除了基尔霍夫定律，还有许多其他电路定律和规则，如欧姆定律和功率定律，它们共同构成了电路分析的基础。
理解电路中的基尔霍夫定律与特征方程
理解电路中的基尔霍夫定律与特征方程电路中的基尔霍夫定律与特征方程在电路学中，基尔霍夫定律是我们学习电路分析的基石之一。
基尔霍夫定律的提出者为德国物理学家叶尔·格斯特纳基尔霍夫，他的贡献被世人广泛认可。
基尔霍夫定律主要包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律简单来说是指在一个节点上，流入这个节点的电流等于流出这个节点的电流的总和。
这个定律是基于电荷守恒定律的基础上得出的，是电流分析中最基本的原则之一。
基尔霍夫电压定律是指在一个闭合回路中，沿着回路一圈的总电压和为零。
这个定律是基于能量守恒定律得出的，它告诉我们电路中电压的分布情况，为我们进行电路分析提供了重要的指导。
理解基尔霍夫定律的关键在于理解节点和回路的概念。
节点是指电路中的一个连接点，通常是一个交叉点或者是电子元件的引脚。
回路是指一个电流能够流过的闭合路径。
在电路分析中，我们通常先选取一个节点作为参考节点，然后利用基尔霍夫定律来建立方程，最后通过求解方程来获取我们所需要的电路参数。
在电路分析中，除了基尔霍夫定律，特征方程也是一种重要的分析工具。
特征方程可以用来求解电路的频率响应和稳定性问题。
特征方程是根据电路的特性和元件参数推导出来的，在分析某些特定的电路问题时，它可以为我们提供重要的信息。
特征方程可以通过分析电路的传输函数得到。
传输函数是电路输入和输出之间的关系，它可以通过拉氏变换来描述。
通过拉氏变换我们可以将电路的微分方程转化为代数方程，进而求解特征方程。
通过特征方程的求解，我们可以得到电路的特征频率和相应的稳定性信息。
理解电路中的基尔霍夫定律和特征方程对于电路分析和设计非常重要。
通过掌握基尔霍夫定律，我们可以准确地描述节点和回路之间的关系，帮助我们求解电路中各个元件的电压和电流分布情况。
而特征方程则可以为我们提供电路的频率响应和稳定性信息，让我们能够更好地设计和优化电路。
总之，基尔霍夫定律是电路分析的基础，特征方程是解决电路频率响应和稳定性问题的重要工具。

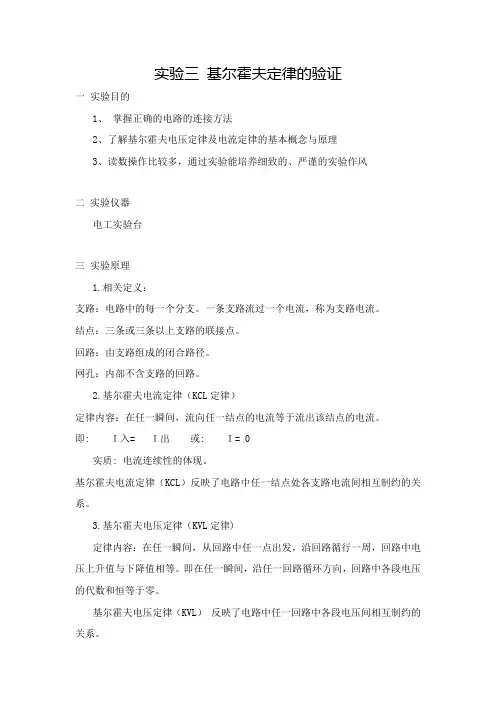

电路分析实验基尔霍夫定律的验证
电路分析实验基尔霍夫定律的验证同学们！今天咱们来玩一玩电路，做个超酷的基尔霍夫定律验证实验。
这基尔霍夫定律啊，就像是电路世界里的交通规则，管着电流和电压怎么跑的。
首先呢，咱们得准备好实验器材。
就像大厨做菜得有锅碗瓢盆一样，咱得有电源、电阻、导线、电流表、电压表这些玩意儿。
我第一次做这个实验的时候，看着那一堆器材，心里就有点发怵，感觉像是要去解开一个超级复杂的谜题。
接下来，就是见证奇迹的时刻啦。
我们要用电流表去测量电流，电压表去测量电压。
电流表就像一个小侦探，专门去探寻电流的大小。
电压表呢，就像一个电压的小卫士，守护着电压的数值。
按照基尔霍夫电流定律，流入一个节点的电流之和等于流出这个节点的电流之和。
我当时测的时候，心里还在想，这定律到底准不准呢？要是不准，那可就像我们一直相信的真理突然崩塌了一样。
但是当我把数据测出来，一算，哎呀妈还真的是差不多呢！就像魔法一样神奇。
再看基尔霍夫电压定律，沿闭合回路所有元件两端的电势差（电压）的代数和等于零。
这时候我就想，这电路里的电压怎么就这么听话呢？它们就像一群训练有素的士兵，按照这个定律整整齐齐地排列着。
不过呢，在做实验的时候，也可能会遇到一些小麻烦。
比如说，读数可能会有一点偏差。
这就像我们在称东西的时候，秤可能会有点不准。
也许是电流表或者电压表本身有点小毛病，或者是我们连接的时候有点小瑕疵。
但这都没关系，只要我们多测几次，取个平均值，就像我们考试的时候多检查几遍一样，总能得到比较准确的结果的。
做完这个实验，我就觉得自己像是一个电路小专家了。
基尔霍夫定律也不再是书上那干巴巴的文字，而是像我的好朋友一样，实实在在地存在于电路当中。
你们也快来试试这个有趣的实验吧，说不定会有更多奇妙的发现呢！你说，这电路的世界是不是很神奇呢？各位小伙伴们！今天咱们要捣鼓捣鼓那个电路分析实验中的基尔霍夫定律验证，这可有点小刺激哦。
我跟你们讲啊，当我听到要做这个实验的时候，我脑袋里就像有一群小蚂蚁在爬，又好奇又有点小紧张。
