给排水工程施工技术给水排水管道开槽施工
排水工程施工组织设计方案及技术措施
排水工程施工案与技术措施一、管道线路测量定位：1、测量前先复核水准点，符合规要求。
2、在测量过程中，沿管道线路应设临时水准点，水准点间距不大于100m并与原水准点相闭合。
施工水准点应按顺序编号，并测定相应高程。
3、若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。
4、定线测量过程应作好准确记录，并标明全部水准点和连接线。
5、施工过程中发现桩钉错位或丢失及时校正或补桩。
二、沟槽开挖：1、排水管道沟槽开挖时，根据要求及施工安全的条件进行放坡和预留工作宽度。
沟槽放坡见下表：沟槽放坡H：M工作面宽度见下表：2、按设计图纸要求和测量定位的中心线，依据沟槽开挖尺寸，撒好灰线。
3、采用机械挖槽时，应向机械司机详细交底，交底容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并应指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并与测量人员配合，及时量测槽底高程和宽度及放坡，防止超挖及放陡坡。
4、机械挖槽，应确保槽底土壤结构不被扰动和破坏，开挖时应在设计槽底高程以上保留20㎝左右一层不挖，用人工清底（机挖人清）。
5、人工清挖槽时，应认真控制高程和宽度，并保护槽底土壤结构不受破坏。
6、堆土边缘至槽边的距离应根据运输工具而定。
三、排水管道施工1、管道线路测量定位：①测量前先复核水准点，符合规要求。
②在测量过程中，沿管道线路应设临时水准点，水准点间距不大于100m 并与原水准点相闭合。
施工水准点应按顺序编号，并测定相应高程。
③若管道线路与地下原有构筑物交叉，必须在地面上用标志标明位置。
④定线测量过程应作好准确记录，并标明全部水准点和连接线。
⑤根据图纸和现场交底的控制点，进行管道和井位的复测，做好中心桩、向桩固定井位桩的验桩、拴点工作，测量高程闭合差要满足规要求。
⑥施工过程中发现桩钉错位或丢失及时校正或补桩。
2、沟槽土施工管道采用开槽施工法施工，当土用机械开挖时，保留0.2m土应用人工清槽，不得超挖，如若超挖应进行地基处理，当有地下水时，应进行施工降水以保证干槽施工，当降水不利地基被扰动应进行地基处理。
水工程施工选择题答案
水工程施工选择题答案给水排水管道工程施工一、单项选择题 ((每小题1分，共31分。
))1. 给水排水管道采用开槽施工时，开挖沟槽堆土高度不宜超过( )m。
(1)分A) 1.5B) 1.OC) 2.5D) 2.O【答案】 A2. 关于沟槽开挖下列说法错误的是()。
(1)分A) 当沟槽挖深较大时，应按每层3m进行分层开挖B) 开挖沟槽堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8mC) 两条或两条以上管道埋设在同一管沟内的合槽施工，宜从流向的下游向上游，逐段开挖D) 沟槽外侧应设置截水沟及排水沟【答案】 A【解析】因为当沟槽挖深超过3m时，应分层开挖，每层的深度不宜超过2m。
3. 管道沟槽底部的开挖宽度的计算公式为:B=D1+2(b1+b2+b3)，则D1代表:( )。
(1)分A) 管道结构或管座的内缘宽度(mm)B) 管道结构或管座的外缘宽度(mm)C) 管道一侧的工作面宽度(mm)D) 管道一侧的支撑厚度(mm)【答案】 B4. 下列哪项不是柔性橡胶圈密封接口的特点:()。
(1)分A) 抗震效果差B) 适应地基变形性强C) 接口在一定转角内不漏水D) 适用与大半径弯道直接安装施工【答案】 A5. 承插式橡胶密封圈连接宜在环境温度( )时进行，插口端不宜插到承口底部。
(1)分A) 较低B) ?O?C) 较高D) 高低均可【答案】 C6. 电熔连接、热熔连接、机械连接宜在环境温度( )时进行。
(1)分A) 较低或接近最低B) 较高或接近最高C) ?10?D) 温度不限【答案】 A7. 给水预应力混凝土管接口一般为( )。
(1)分A) 油麻膨胀水泥砂浆接口B) 橡胶密封圈柔性接口C) 油麻青铅柔性接ElD) 法兰接口【答案】 B8. 压力管道水压试验的管段长度不宜大于( )km。
(1)分 A) 2.0B) 5.OC) 3.0D) 1.O【答案】 D9. 排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时管道交叉处理的方法是:()。
给排水管道施工技术规范
排水管道施工技术要求一、施工前准备工作（一）排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
（二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：1.现场地形、地貌、建筑物各种管线和其他设施的情况；2.工程地质和水文地质资料；3.气象资料；4.工程用地交通运输及排水条件；5.施工供水供电条件；6.工程材料施工机械供应条件；7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；8.结合工程特点和现场条件的其他情况和资料。
（三）排水管道工程施工前应编制施工组织设计。
施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，应分别编制专项施工组织设计。
（四）施工测量应符合下列规定：1.施工前建设单位应组织有关单位向施工单位进行现场交桩；2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；4.已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。
二、给排水管道安装施工工艺流程图：三、给排水管道安装施工的方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。
1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。
给排水工程施工教案之地下给水排水管道开槽施工
胶圈的内环径一般应为插口外径的0.85～0.87倍。
胶圈应有足够的压缩量。胶圈直径应为承插口间隙的1.4～ 1.6倍，或其厚度为承插口间隙的1.35～1.45倍，或胶圈截面直 径的选择按胶圈填入接口后截面压缩率等于34％～40％为宜。
胶圈接口应尽量采用胶圈推入器，使胶圈在装口时滚入接 口内。采用填打方法时，应按以下操作程序进行：
1.麻及其填塞
麻是麻类植物的纤维。麻经5%石油沥青与95%汽油混合溶 液浸泡处理，干燥后即为油麻，油麻最适合作管螺纹的接口填 料，也常作为铸铁管承插口接口的嵌缝填料。麻的作用主要是 防止外层散状接口填料漏入管内。麻以麻辫形状塞进普通铸铁 管承口与插口间的缝隙内。
油麻的填打程序包括三填八打即填打三圈油麻击打八遍， 油麻打法包括挑(悬)打、平(推)打、贴里口(压)打、贴外口(抬) 打。油麻的填打程序和打法见表8-1。
8.1.1 下管
管子经过检查、验收后，将合格的管材及管件运至沟槽边。 按设计进行排管，经核对管节、管件位置无误方可下管。
下管方法分人工下管和机械下管两类。无论采取哪一种下 管法，一般采用沿沟槽分散下管，以减少在沟槽内的运输。当 不便于沿沟槽下管，允许在沟槽内运管，可以采用集中下管法。
1.人工下管 人工下管多用于施工现场狭窄，重量不大的中小型管子，
机械下管不应一点起吊，采用两点起吊时吊绳应找好重心， 平吊轻放。
为了减少沟内接口工作量，同时由于钢管有足够的强度， 所以通常在地面将钢管焊接成长串，然后由2-3台起重机联合下 管，称之为长串下管。由于多台设备不易协调，长串下管一般 不要多于3台起重机。
8.1.2 稳管
稳管是将管子按设计的高程与平面位置稳定在地基或基础 上的施工过程。稳管包括管子对中和对高程两个环节，两者同 时进行。压力流管道铺设的高程和平面位置的精度都可低些。 重力流管道的铺设高程和平面位置应严格符合设计要求，一般 以逆流方向进行铺设，使已铺的下游管道先期投入使用，同时 供施工排水。
给水排水管道工程施工
给水排水管道工程施工是一项基础的城市建设任务，关系到城市的居民生活和工业用水，以及城市的环境卫生的改善。
本文将详细介绍给水排水管道工程施工的流程和注意事项。
一、工程前期准备给水排水管道工程施工前，需要进行详细的现场勘查，了解地下管线分布、地形地貌、地质条件等因素，为施工方案的制定提供依据。
同时，要办理相关施工手续，确保施工的合法性。
二、施工流程1. 管道铺设管道铺设是给水排水管道工程的核心环节。
根据设计图纸，进行管道的开槽、铺设、连接等作业。
给水管道通常采用PE管、PPR管等材质，排水管道则常用混凝土管、陶土管等。
在铺设过程中，要保证管道的坡度、管节对接的严密性以及管道的防腐、防沙等处理。
2. 附属设施施工附属设施包括检查井、排水井、阀门井等。
这些设施的施工要严格按照设计要求进行，确保其结构牢固、功能完善。
3. 功能性试验功能性试验是检验给水排水管道工程质量的重要环节。
包括压力试验、严密性试验、冲洗消毒试验等。
通过这些试验，确保管道系统安全、可靠、卫生。
4. 施工缝处理给水排水管道工程在施工过程中，会产生一些施工缝。
对这些缝隙要进行妥善处理，防止渗漏、破裂等现象发生。
5. 工程验收给水排水管道工程完工后，要进行验收。
验收内容包括工程质量、工程量、施工工艺、施工期限等。
只有通过验收，工程才能投入使用。
三、施工注意事项1. 施工安全给水排水管道工程施工过程中，要严格遵守安全规定，确保施工人员的人身安全，防止事故发生。
2. 环境保护在施工过程中，要注意保护环境，防止对周围环境造成污染。
如：妥善处理施工废料、废水，尽量减少对地形地貌的影响等。
3. 质量控制给水排水管道工程的质量控制是非常重要的。
要严格把控施工材料、施工设备、施工工艺等方面的质量，确保工程质量达标。
4. 沟通协调给水排水管道工程施工过程中，要加强与业主、设计单位、监理单位等的沟通协调，确保施工顺利进行。
总之，给水排水管道工程施工是一项系统工程，需要精心组织、严格管理。
排水管道明开槽施工方法

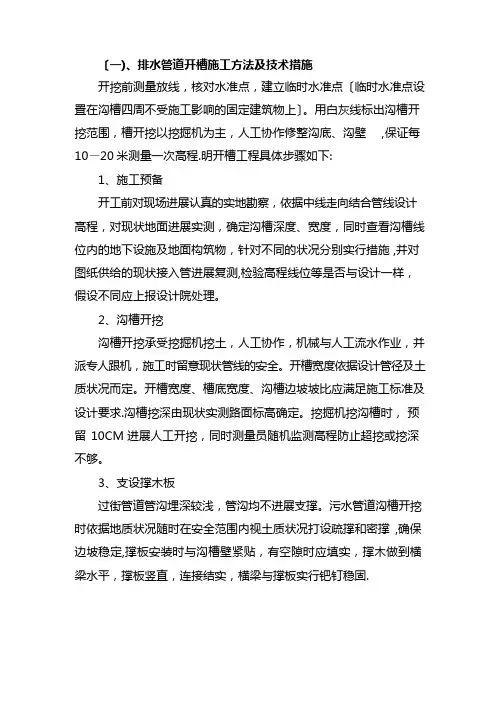

〔一)、排水管道开槽施工方法及技术措施开挖前测量放线，核对水准点，建立临时水准点〔临时水准点设置在沟槽四周不受施工影响的固定建筑物上〕。
用白灰线标出沟槽开挖范围，槽开挖以挖掘机为主，人工协作修整沟底、沟壁,保证每10—20 米测量一次高程.明开槽工程具体步骤如下:1、施工预备开工前对现场进展认真的实地勘察，依据中线走向结合管线设计高程，对现状地面进展实测，确定沟槽深度、宽度，同时查看沟槽线位内的地下设施及地面构筑物，针对不同的状况分别实行措施 ,并对图纸供给的现状接入管进展复测,检验高程线位等是否与设计一样，假设不同应上报设计院处理。
2、沟槽开挖沟槽开挖承受挖掘机挖土，人工协作，机械与人工流水作业，并派专人跟机，施工时留意现状管线的安全。
开槽宽度依据设计管径及土质状况而定。
开槽宽度、槽底宽度、沟槽边坡坡比应满足施工标准及设计要求.沟槽挖深由现状实测路面标高确定。
挖掘机挖沟槽时，预留 10CM 进展人工开挖，同时测量员随机监测高程防止超挖或挖深不够。
3、支设撑木板过街管道管沟埋深较浅，管沟均不进展支撑。
污水管道沟槽开挖时依据地质状况随时在安全范围内视土质状况打设疏撑和密撑,确保边坡稳定,撑板安装时与沟槽壁紧贴，有空隙时应填实，撑木做到横梁水平，撑板竖直，连接结实，横梁与撑板实行钯钉稳固.4、槽根底1)槽底夯实及３︰７灰土垫层预留 10CM 由人工开挖后，进展整平、夯实.夯实时承受蛙式电夯夯三遍，保证槽基强度及稳定性符合要求 ,夯实后使其密实度达95%以上。
槽底高程及中线每侧宽度不小于设计规定。
灰土承受厂拌灰土，需用时准时运至施工现场。
灰土摊铺过程中挂中线分两次摊铺，第一层虚铺厚度为 20-24CM，其次层虚铺厚度为以第一层的虚铺系数作为参照。
每层摊铺整平后，都用蛙式电夯夯三遍，洒水养生。
每层压实度都大于等于95%，高程及中线每侧宽度符合 CJJ3-90 标准规定。
2）混凝土根底垫层局部钢承口管沟槽灰土垫层完成后浇筑混凝土垫层。
地下给水排水管道开槽施工-V1
地下给水排水管道开槽施工-V1地下给水排水管道开槽施工地下给水排水管道开槽施工是指在已经浇筑好的地面上开设管道，经过敷设、铺设、维修等工序完成的一项施工工作。
下面我们来详细介绍其整个施工过程。
一、施工前准备1. 环境检查进行地下给水排水管道开槽施工前，要对施工的环境进行检查和研究。
检查是否有其他工程需要施工、煤气管道、电线电缆等是否存在，以确保施工的环境安全和施工效果。
2. 设计方案进行地下给水排水管道开槽施工时，先要制定出详细的设计方案。
设计方案应根据实际情况，合理选择管道材料、管径等参数，安排管道径向、纵向、斜向等方向，合理维护管道的水平度及偏差。
3. 施工方案在制定好设计方案后，还需制定施工方案。
施工方案要根据设计方案确定具体的施工方法，如割开式开槽、电波式开槽、液压式开槽等方式，并提前准备好所需的工具和设备。
二、开槽施工1. 施工现场布置在施工现场进行脚手架的搭建和辟出施工区域。
区域的边缘要设立安全警示牌，以直观的方式提示工人遵守安全规则。
2. 标记管道位置根据设计方案，用白粉线或白线杆标记好管道的位置，明确开槽、敷设及铺设的方向和方法。
3. 开槽根据所选用的开槽施工方式，割开或开挖路面，开出指定的长度、深度和宽度。
要适当考虑地面的土质，以避免出现塌方、刮铁等影响施工进展的问题。
4. 敷设管道经过开槽的地方，要在地下敷设新的管道。
敷设时要确认好管子的位置、高度和深度，以便后续的铺设工作更加顺利。
5. 铺设管道在管道敷设完毕后，进行管道的铺设工作。
铺设时要注意管子的间距、连接方式、管道的斜度，以确保管道有足够的排水能力。
6. 填埋土方在管道铺设完毕后，还需要进行回填工作，将开挖的土方填回坑内，并进行紫砂土的压实，以避免管道下垂或管道相互碰撞的情况发生。
三、施工后注意事项1. 清扫环境在完成地下给水排水管道开槽施工后，要对环境进行清扫。
清扫速度要快，尽可能所有的工具和设备都收回到存放的位置。
排水管道沟槽开挖施工方案
目录1 编制依据 (2)1.1 有关工程文件 (2)1.2 有关规范规程 (2)2 工程概况 (2)2.2 渗滤液收集工程概况 (2)2.3 设计说明 (3)3 施工部署 (3)4 主要施工方法 (3)4.1 工艺流程 (3)4. 2 施工方案 (4)4. 2.1 沟槽开挖 (4)4. 2.2 验槽 (4)4. 2.3 HDPE管道施工方法 (4)4.2.3.1管道垫层 (4)4.2.3.2 HDPE管焊接 (4)1、HDPE管焊接施工工艺流程 (4)2、安装方法 (5)4.2.3.3安管 (6)4. 2.4沟槽回填 (7)4.2.4.1 土方回填 (7)4.2.4.2 胸腔回填 (7)4.2.4.3 夯实 (7)5 质量证措施 (7)5.1 质量保证组织机构 (7)5.2 工程质量保证措施 (8)6 工期保证措施 (8)7 安全保证措施 (8)7.1 成立安全组织机构 (8)7.2 安全技术措施 (9)7.3 安全注意事项 (10)8 文明施工、环境保护措施 (11)8.1 建立健全强有力的环保体系 (11)8.2 实行环保目标责任制 (11)1 编制依据1.1 有关工程文件1.1.1 《白河县茅坪镇垃圾场封场项目岩土工程勘察报告》1.1.2 施工组织设计1.2 有关规范规程1.2.1 给水排水管道工程施工及验收规范GB50268-20081.2.2 生活垃圾卫生填埋封场技术规程2 工程概况白河县茅坪镇垃圾场封场项目工程包括土方整理工程、进场道路工程、垂直防渗系统、封场覆盖系统、渗滤液收集导排系统、地表水收集导排系统、填埋气收集系统、绿化等工程；白河县茅坪镇拉垃圾场占地面积为8600㎡.2.2 渗滤液收集工程概况本工程渗沥液收集导排系统是在垃圾堆体下方设置收集盲沟，将渗滤液收集导排至渗滤液收集井，并经输送至卫生填埋场的渗滤液调节池。
2.3 设计说明设计渗滤液收集管为PE花管DN315mm；渗滤液压力输送管为DN110mm。
浅谈市政给排水工程管道开槽埋管施工
横坡吻合 ；窨井上预留沟管 的管径 、 向、位置和标高符合施工图纸要 方 求，预留沟管的端面要与内墙接平，管节端部用砖封堵。
４ 管 道铺设
具体管材 的使 用按设计要求 。管节 应按 产品标准进行逐 节质量检 验 ，不合标准的不得使用 。运 至沟槽 待用的管节应垂直槽边 放置并垫 稳。采用横列板支护的沟槽 内排管 ，应先进行替板 。竖列板下端应与基 础面相平，并用砖块 、短木 固定。 １ 钢筋混凝 土管 。排管前须复核高程样板 ，清扫基础表面的淤泥 ） 杂物及积水。排管时 以管内底标高为准，在井位排管 时，应控制好窨井
３ 窨 井砌 筑
本标段窨井 ，按设计图纸和 “ 广州市排水管道通用图”规定 的适用 范围进行施工 。 在基础上铺砂浆后 ， 方能砌筑井墙 ， 砖缝砂浆厚度ｌｍ Ｏ ｍ，灰缝应饱 满平整 ，上下错缝 ，内外搭接 ，保持井体不走样 ；沟管上半圈墙体应砌 砖拱 圈，拱圈高度为２ｃ ，砌筑时应 由两侧向顶部合拢，管 口应清洁 ， ０ｍ 砂浆厚度均匀 ，并填实 ； 墙体砌筑一定高度时 ，应采用１ 水泥砂浆 砖 ： ２ 进行墙 体粉刷 ，分两道工序进行 ，先刮槽打底 ，后抹光 ， 一般 为１ｒ ５ｍ ａ 厚， 粉刷宜先外壁后 内壁 ， 内外墙粉刷接缝不应有 同一截面 ，应予 且 错开 ， 抹面终凝后做好养护工作 ；窨井砌筑至设计要求的标高后 ，即可 安放预制钢筋砼盖板 。待路 面成型时 ， 再进行调整 ，以更准确地与路面
５ 沟槽 覆土 沟槽 的回填 ，应从管道两侧平衡进行 ，沟内不得有积水，不得使用 腐士 、垃圾土和淤泥等，回填土中不得含有碎砖 、石块、混凝土碎块及 大于ｌ ｍ Ｏ 的硬土块。回填之后要迅速 、仔细地复原所有施工地面 ，测录 ｍ 其密实度 ，以保证压实率达到９％以上原道路结构情况 ， ５ 使之恢复施工 前 的状态。为此要求在恢复路面时必须认真地对照设计要求，进行道路
整理给排水管沟开挖及回填专项施工方案_给排水施工方案
给排水施工方案一、沟渠开挖施工测量、打龙门、放线、挖土、地沟垫层处理。
沟渠开挖前应先放线，设置临时水准点，测量人员认真学习复核图纸，与施工人员密切配合，根据工程进度及时准确做好测量工作。
测定管道中线时，应在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩，桩点钉中心钉，并设方向桩，使用前检测。
土方开挖采用人工挖与机械作业配合开挖。
开挖土方按要求堆放，沟底设计标高以上0.2-0.3米的原状土应人工开挖。
排水沟槽沟底夯实，加垫20厘米的厚砂。
二、回填管道下沟铺设并经检查合格后，在水压实验前除接口外，及时回填，要求管道两侧及管顶以上回填高度不小于0.5米，水压试验合格，在及时回填其余部分。
沟槽内应无积水，不带水回填，不回填含有机物的淤泥，回填土不含石块、砖及其他杂硬物体。
三、给排水管道安装1、管道中心线、临时水准点、中心桩复核无误。
2、下管、稳管采用人工采管、立管压绳下管法。
稳管时，相邻两管节底部应其平，以免水中杂质阻塞而沉淀，两管端面之前预留好1厘米左右间隙。
3、室外给水管道采用HDPE管，熔接连接。
溶接连接时要掌握好管道热熔温度和时间，能使两根管道接口结合紧密，牢固。
4、室外排水管道采用UPVC加筋管道，管材或管件在粘合前用棉纱或干布将承口内侧和插口外侧擦拭干净，使被粘结的面层保持清洁，无尘沙与水迹。
当表面沾有油污时，用棉纱蘸丙酮擦净用油刷蘸胶粘剂轴向涂刷插口外侧和承口内侧，动作要迅速，涂抹要均匀，胶粘剂要适量，不得漏涂或涂抹过厚，承插口涂刷胶粘剂后应立即找正方向管子插入承口，使其准直，再加挤压将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。
保证承插接口直度和接口位置正确，静待2-3分钟至接口固化，固化期间严禁振动管件。
四、管道试压管件连接完后，水压试验应在24小时后进行。
向管内慢慢注水，并排除管道内空气，注满水后进行水密性检查。
加压宜用手动泵缓慢加压，升压时间不小于10分钟。
升压至试验压力，稳住1小时至力降不超过0.06MPa为强度试验合格。
给排水系统主要施工方法和技术措施
给排水系统主要施工方法和技术措施一、给排水各系统安装施工方案1、卫生间给排水管道安装（1）做好楼板预留洞。
（2）排水管道安装前对土建协商作出放线要求，找好卫生器具的甩口尺寸以及甩口高度，由干管、立管到支管依次安装，并在土建封堵楼板洞前再次核定坐标是否准确。
（3）所有管道均采用暗装方式敷设，立管设于管井内，支干管在吊顶内敷设，卫生器具的连接管则埋墙敷设。
在卫生间墙体砌完后，按照各种洁具给水的安装尺寸在墙上开槽，管道沿槽安装，并按照墙体装饰面的厚度预留好尺寸，将管口用丝堵封好。
2、管道安装1工艺流程（1）给水管道工艺流程预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐→保温→管道冲洗→配件安装（2）排水管道工艺流程管道预制→干管安装→立管安装→支管安装→灌水、通球试验2给排水管道安装：（1）给排水干管安装：安装前先检查预留洞口，以设计尺寸确定位置，修改洞口。
给水干管安装时一般从总进入口开始操作，总进口端头加临时丝堵以备试压用。
管道预制后、安装前做好防腐，丝扣连接管道抹铅油缠麻，然后用管钳上紧，安装后找直找正。
排水管应用两个45度弯头连接。
排出管安装时，出墙管口堵好，以便做闭水试验。
（2）给排水立管安装：给排水立管宜分主管、支立管分步预制安装。
安装前先检查预留洞口，以设计尺寸确定位置，修改洞口。
安装时，若需打洞，洞口直径不应过大，并且不得随意切断楼板钢筋。
必须切断时，需在立管安装后焊接加固。
立管安装先每层从上至下统一安装卡件，然后安装立管，安装完后用线坠吊直找正。
冷热水立管安装要求热水管在左，冷水管在右。
给水立管每层设管卡，高度距地面1.5~1.8m。
排水立管应每层设检查口，高度距安装地面1m。
（3）给排水支管安装：给水支管安装前核定各卫生洁具冷热水预留口高度、位置，找平正后栽支管卡件。
冷热水支管安装要求热水管在上，冷水管路设在下。
排水支管先安装管道，调好坡度，再固定卡架。
排水支管一定要按规定的坡度进行安装，不允许有倒坡、平坡的现象。
室内给排水改造施工工艺
室内给排水改造施工工艺
室内给排水改造施工工艺主要包括以下步骤：
1. 定位：根据设计图纸确定给排水管道的位置和标高，并按照施工规范进行测量和定位。
2. 开槽：根据管道的走向和深度，进行开槽。
开槽时要特别注意不要破坏房屋结构，同时要保持槽壁平整。
3. 安装管道：按照设计图纸和施工规范，安装给排水管道。
安装时要注意管道的走向、坡度和连接方式，确保管道畅通无阻。
4. 封槽：在安装完管道后，要进行封槽。
封槽时要将管道固定牢固，同时要保证封槽后的墙面和地面不漏水、不渗水。
5. 验收：在施工完成后，要进行验收。
验收时要对管道进行通水测试和气压测试，确保管道无渗漏、无堵塞。
同时要对施工过程进行评估，确保施工质量和安全。
在施工过程中，需要注意以下几点：
1. 遵守设计图纸和施工规范，不要随意更改管道的走向和位置。
2. 注意施工安全，避免在施工过程中发生意外事故。
3. 注意施工质量，保证管道安装牢固、平整、无渗漏、无堵塞。
4. 在施工过程中要及时清理施工现场，保持施工现场的整洁和卫生。
总之，室内给排水改造施工工艺需要严格遵守设计图纸和施工规范，注意施工安全和质量，同时要保证施工后的使用效果和美观度。
排水管道、管井工程施工方案及施工工艺方法
(1) 、挖土开槽应严格控制基底高程，禁止超挖。
基底设计标高以上0.2-0.3m 的原状土要用人工清理至设计标高。
如果局部超挖或发生扰动，可换填粒径10- 15mm 天然级配砂石料或中、粗砂并夯实。
沟底如有易滑除的块石、碎石、砖等坚硬物体时，应铲除至设计标高以下0.2m，然后铺上天然级配砂石料，面层铺上砂土整平夯实。
(2)、基槽开挖后，严禁晾槽。
雨季施工沟槽应充分考虑雨水排除问题，基槽严禁泡水，保证施工环境安全。
沟槽验收合格后进行管道垫层施工。
管道基础施工前先放出管道中心线、基础边线、检查井位置，沿边线打设标高标志板，并测设标高，以控制垫层面和基础面。
沟槽开挖完毕，经监理验收合格，UPVC 管即进行砂加砂石基础施工。
采用挖机下料、人工在槽内铺好砂及砂石，控制好高程，基本整平后，用水密振冲法振实，然后安管。
管道基础混凝土施工：管道钢筋混凝土基础在垫层混凝土经养护达一定强度后，方可进行施工，为保证管基浇筑质量，混凝土平基及135°护管混凝土计划分两次浇筑到位：第一次浇筑平基处预留施工缝，待第二次混凝土浇筑前将施工缝面凿毛刷净，以便管基结合良好；第二次混凝土浇筑待管道铺设安装完毕后再进行135°护管混凝土的施工。
基础立模采用定型钢模。
模板安装须直顺稳固。
混凝土采用商品混凝土，严格按配合比拌和，并按要求做好试件。
平基混凝土浇捣采用平板式振捣器振密实，135°护管混凝土浇筑时，管道两侧应同时进行，采用插入振捣器振实，确保与管身结合严密。
振捣时间须充分，同时防止漏振及过振，以免模板拆除后出现蜂窝麻面。
管道采用橡胶圈接口，应先检查橡胶圈是否配套完好，确认胶圈的安放位置，然后将接口范围内的工作面用棉纱清理干净，不得有泥土等杂物。
接口作业时，应先将橡胶圈严密地套在一侧管口，调整另一侧管使两侧管在同一轴线上，然后套上橡胶圈，调整橡胶圈使其与管外壁接合紧密。
由于管自重轻较轻，在铺设时在UPVC 管背上，按一定距离用中粗砂进行骑马式回填，防止因沟槽积水而引起管上浮。
给排水管道施工技术规范
给排水管道施工技术规范排水管道施工技术要求一、施工前准备工作（一）排水管道工程施工前应由设计单位进行设计交底。
当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。
（二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：1.现场地形、地貌、建筑物各种管线和其他设施的情况；2.工程地质和水文地质资料；3.气象资料；4.工程用地交通运输及排水条件；5.施工供水供电条件；6.工程材料施工机械供应条件；7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。
在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；8.结合工程特点和现场条件的其他情况和资料。
（三）排水管道工程施工前应编制施工组织设计。
施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。
对主要施工方法，应分别编制专项施工组织设计。
（四）施工测量应符合下列规定：1.施工前建设单位应组织有关单位向施工单位进行现场交桩；2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。
开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；4.已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。
二、给排水管道安装施工工艺流程图：三、给排水管道安装施工的方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。
1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。
HDPE管和钢筋混凝土管给水排水管道施工
HDPE管和钢筋混凝土管给水排水管道施工本工程管径大于600mm的雨污水管采用承插式钢筋混凝土管，管径小于等于600mm的雨污水管采用HDPE加筋管，雨污水检查井采用砖砌窨井。
本工程雨污水管道施工采用开槽施工，沟槽采用钢板桩围护。
1 HDPE管施工HDPE管施工主要流程为：施工准备→沟槽开挖→基础施工→管道的链接→管道的焊接→闭水试验→沟槽回填→变形检测及管道保护。
1、沟槽开挖（1）沟槽开挖时，开挖方式应按设计图纸或已经经监理工程师批复的施工方案进行。
（2）管道沟槽底部开挖宽度应设计要求进行，设计无要求时，可按下式计算：B=D0+2(b1+b2)+b3式中：D0-管道结构外径b1-管道一侧工作面宽度，可按下表进行取值b2-管道一侧的支撑厚度，可以取15-20cm，没有支撑时取b2=0b3-沟槽底部排水沟宽度，可取b3=50cm（3）开挖沟槽时，槽底设计标高以上0.2-0.3m原状土应给予保留，铺管前用人工清理，但一般不宜挖至沟底设计标高以下，如局部超挖，需用沙土或原土填补并分层夯实。
（4）沟底埋有不易清除的块石等坚硬物件或地基岩石、半岩石、砾石时应铲除标高以下0.3-0.2m超挖的部分可用沙土或原土分层夯实。
其密度不能低于天然地基密度。
槽底有地下水或地基土壤含水量较大时可用天然配沙石回填。
（5）每个管材的连接处底部应开挖宽0.5m、深0.3m的横向小沟槽以利于散热、降地下水及避免电熔丝接地，防止焊接口的温度传递给地面使此处焊口不能完全熔好。
（6）管槽开挖完成后，及时进行地基承载力检测。
承载力达不到要求的，经设计同意后进行换填等处理。
2、管道连接（1）管道的连接和安装工作应在管材检查验收合格后进行。
（2）管道的对接应采用机械吊装设备配合，吊装时应使用吊装带或吊装绳，严禁使用钢丝绳，下管过程中严禁将管子从上往下自由滚落，应防止石块等物撞伤管体。
（3）下管前应预先在沟底放好2根吊装带或吊装绳(吊装带或吊装绳的长度满足吊装带或吊装绳圆套环能够放置在准备安装管的前四分之一处),保证2根吊装带或吊装绳分别在手动葫芦作用下在管断面竖向切线处平行于管道铺设方向。
给排水管道开槽施工
施工前准备
安装顺序
确保施工场地平整、清 洁，准备好所需工具和 材料，并检查管道质量。
按照先大后小、先主管 后支管的顺序进行安装， 确保管道的正确连接和
流向。
安装坡度
根据设计要求，确保管 道具有一定的坡度，以 便于排水和防止堵塞。
固定与支撑
合理设置管道的固定和 支撑点，防止管道变形
或移位。
管道接口处理
机械回填
适用于大面积、回填量较大的场地，如室外道路、广场等。 机械回填时应选择合适的夯实机械，控制好夯实参数，确保 夯实效果。
回填夯实
分层夯实
回填时应分层夯实，每层厚度不宜过大，一般不超过300mm。分层夯实可以 提高回填层的密实度，减少沉降量。
夯实机械选择
根据实际情况选择合适的夯实机械，如平板振动器、蛙式打夯机等。在夯实过 程中应注意控制好夯实参数，避免对已完成的管道造成损坏。
02
开槽施工
确定开槽位置
确定管道走向
考虑施工条件
根据设计图纸和现场实际情况，确定 管道的走向和开槽位置，确保管道能 够顺利连接。
根据施工机械和人员配置，合理安排 开槽位置，确保施工效率和安全。
避开障碍物
在确定开槽位置时，应尽量避开地下 管线、电缆等障碍物，避免对原有设 施造成损坏。
开挖沟槽
沟槽开挖前准备
密封处理
确保管道接口处密封良好，以防渗漏 和堵塞。
固定处理
对于金属管道，应使用专用夹具或焊 接方式进行固定；对于非金属管道， 可采用橡胶圈或粘合剂进行连接和固 定。
04
回填施工Байду номын сангаас
回填材料选择
砂土
石粉渣
砂土作为回填材料，具有较好的透水性和 压缩性，适用于一般土壤层较深、地质条 件较好的地区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水工程施工技术
第三节 给水管道施工
室外给水工程管材有普通铸铁管、球墨铸铁管、钢管、预应 力钢筋混凝土管、给水用硬聚氯乙烯(UPVC)管等，接口 方式及接口材料受管道种类、工作压力、经济因素等影响 而不同。
一、给水铸铁管 给水铸铁管按材质分为普通铸铁管和球墨铸铁管。普通铸 铁管质脆，球墨铸铁管有强度高、韧性大、抗腐蚀能力强 的性能，又称为可延性铸铁管，球墨铸铁管本身有较大的 延伸率，同时管口之间采用柔性接头，在埋地管道中能与 管周围的土体共同工作，改善了管道的受力状态，提高了 管网的工作可靠性，故得到了越来越广泛的应用。
有较高的延伸率。
1．推入式球墨铸铁管接口
推入式球墨铸铁管施工程序为:
下管→清理承口和胶圈→上胶圈→清理插口外表面及刷润滑
剂→接口→检查。
2．机械式(压兰式)球墨铸铁管接口
施工工艺：下管→清理插口、压兰和胶圈→压兰与胶圈定
位→清理承口→刷润滑剂→对口→临时紧固→螺栓全方位
给排水工程施工技术给水排水管道开
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第三节 给水管道施工
1．麻及其填塞 麻是麻类植物的纤维。麻经5%石油沥青与95%汽油混合溶液浸泡处理 ，干燥后即为油麻，油麻最适合作铸铁管承插口接口的嵌缝填料。麻 的作用主要是防止外层散状接口填料漏入管内。麻以麻辫形状塞进普 通铸铁管承口与插口间的缝隙内。麻辫的直径约为缝隙宽的1．5倍。 麻辫长度较管口周长稍长，塞入后用麻錾锤击紧密。麻辫填打2～3圈 ，填打深度约占承口总深度的1／3，但不得超过承口水线里缘。
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第三节 给水管道施工
室外给水工程管材有普通铸铁管、球墨铸铁管、钢管、预应 力钢筋混凝土管、给水用硬聚氯乙烯(UPVC)管等，接口 方式及接口材料受管道种类、工作压力、经济因素等影响 而不同。
一、给水铸铁管 给水铸铁管按材质分为普通铸铁管和球墨铸铁管。普通铸 铁管质脆，球墨铸铁管有强度高、韧性大、抗腐蚀能力强 的性能，又称为可延性铸铁管，球墨铸铁管本身有较大的 延伸率，同时管口之间采用柔性接头，在埋地管道中能与 管周围的土体共同工作，改善了管道的受力状态，提高了 管网的工作可靠性，故得到了越来越广泛的应用。
紧固→检查螺栓扭矩。
槽施工
给排水工程施工技术
第三节 给水管道施工
二、给水硬聚氯乙烯管(UPVC) 硬聚氯乙烯管(UPVC)是目前国内推广应用塑料管中的一种管材。它与 金属管道相比，具有重量轻、耐压强度好、阻力小、耐腐蚀、安装方 便、投资省、使用寿命长等特点。 硬聚氯乙烯管(UPVC)不同于金属管材，为保证施工质量， UPVC管 材及配件在运输、装卸及堆放过程中严禁抛扔或激烈碰撞。应避阳光 曝晒，若存放期较长，则应放置于棚库内，以防变形和老化。UPVC 管材、配件堆放时，应放平垫实，堆放高度不宜超过1．5m；对于承 插式管材、配件堆放时，相邻两层管材的承口应相互倒置并让出承口 部位，以免承口承受集中荷载。 给水硬聚氯乙烯管道可以采用胶圈接口、粘接接口、法兰连接等形式 。最常用的是胶圈和粘接连接 。
管子经过检验、修补后，运至沟槽边。按设计进行排管， 核对管节、管件位置无误方可下管。
下管方法分人工下管和机械下管两类。可根据管材种类、 单节管重及管长、机械设备、施工环境等因素来选择下管方 法。无论采取哪一种下管法，一般采用沿沟槽分散下管，以 减少在沟槽内的运输。当不便于沿沟槽下管，允许在沟槽内 运管，可以采用集中下管法。
2．胶圈及其填塞 填打油麻劳动强度大，技术要求高，而且油麻使用一定时间后会腐烂 ，影响水质。胶圈具有弹性，水密性好，当承口和插口产生一定量的 相对轴向位移或角位移时，也不会渗水。因此，胶圈是取代油麻作为 承插式刚性接口理想的内层填料。
普通铸铁管承插接口用圆形胶圈，外观不应有气孔、裂缝，重皮、老化等 缺陷。胶圈的物理性能应符合现行国家标准或行业标准的要求。
给水排水管道放线抄平后，应Fra bibliotek制管路纵断面图，按设计 埋深、坡度，计算出挖深。
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第二节 下管与稳管
给排水管道铺设前，首先应检查管道沟槽开挖深度、沟槽断 面、沟槽边坡、堆土位置是否符合规定，检查管道地基处理 情况等。同时还必须对管材、管件进行检验，质量要符合设 计要求，确保不合格或已经损坏的管材及管件不下入沟槽。 一、下管
给排水工程施工技术
第二节 下管与稳管
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第二节 下管与稳管
3、集中压绳下管法 此种方法适用于较大管径，集中下管法，即从固定位置往沟槽内下管 ，然后在沟槽内将管子运至稳管位置。 下管用的大绳应质地坚固、不断股、不糟朽、无夹心。`
4、搭架下管法 常用有三角架或四角架法。其操作过程如下：首先在沟槽上搭设三角 架或四角架等塔架，在塔架上安设吊链，然后在沟槽上铺上方木或细 钢管，将管子运至方木或细钢管上。吊链将管子吊起，撤出原铺方木 或细钢管，操作吊链使管子徐徐放入槽底。
5、溜管法 将由两块木板组成的三角木槽斜放在沟槽内，管子一端用带有铁钩的 绳子钩住管子，绳子另一端由人工控制，将管子沿三角木槽缓慢溜入 沟槽内。此法适用于管径小于300mm以下混凝土管、缸瓦管等。
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第二节 下管与稳管
(二)机械下管 机械下管速度快、安全，并且可以减轻工人的劳动强度， 劳动效率高，所以有条件尽可能采用机械下管法。 机械下管视管子重量选择起重机械，常用汽车式或履带式 起重机械下管。下管时，起重机沿沟槽开行。起重机的行 走道路应平坦、畅通。当沟槽两侧堆土时，其一侧堆土与 槽边应有足够的距离，以便起重机开行。起重机距沟边至 少1m，以免槽壁坍塌。起重机与架空输电线路的距离应 符合电力管理部门的有关规定，并由专人看管。禁止起重 机在斜坡地方吊着管子回转，轮胎式起重机作业前应将支 腿撑好，轮胎不应承担起吊重量。支腿距沟边要有2米以 上距离，必要时应垫木板。在起吊作业区内，任何人不得 在吊钩或被吊起的重物下面通过或站立。
测量标高一般用水准仪，也可以从已知的标高用钢卷尺 测量推算。
测量角度可以用经纬仪。一般用的简便测量方法，是在 管道转角处两边的中心线上各拉一条细线，用量角器或活动 角尺测量两条线的夹角，就是管道弯头的角度。
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第一节 测量与放线
一般管道施工测量可分两个步骤： 第一步是进行一次站场的基线桩及辅助基线桩、水准基点 桩的测量，复核测量时所布设的桩橛位置及水准基点标高是 否正确无误，在复核测量中进行补桩和护桩工作。通过第一 步测量可以了解给水排水管道工程与其它工程之间的相互关 系。 第二步按设计图纸坐标进行测量，对给排水管道及附属构 筑物的中心桩及各部位置进行施工放样，同时做好护桩。
给排水工程施工技术给水排水管道开 槽施工
给排水工程施工技术
第三节 给水管道施工
(二)球墨铸铁管
球墨铸铁管是本世纪50年代发展起来的新型金属管材，当
前我国正处于一个逐渐取代普通铸铁管的更新换代时期，
而发达国家已广为使用。球墨铸铁管具有较高的强度和延
伸率。与普通铸铁管相比：球墨铸铁管抗拉强度是普通铸
铁管的3倍；水压试验为普通铸铁管的2倍；球墨铸铁管具
给水硬聚氯乙烯管的施工程序为： 沟槽、管材、管件检验→下管→对口连接→部分回填→水压试验合格→ 全部回填。
