AutoCAD机械制图教程9.轴套类零件图绘制

合集下载

AutoCAD机械制图基础及应用第9章 绘制零件工作图

AutoCAD机械制图基础及应用第9章 绘制零件工作图
《AutoCAD机械制图基础及应用》
第9 章
绘制零件工作图
1
9.1 零件图绘制的思路 9.2 零件图绘制的原则
9.3 零件图绘制的方法与技巧
9.4 零件图上特殊的尺寸和技术要求标注
9.5 零件图绘制过程
2
3
4
5
《AutoCAD机械制图基础及应用》
第9章
绘制零件工作图
9.1 零件图绘制的思路
12
《AutoCAD机械制图基础及应用》
第9章
绘制零件工作图
9.4 零件图上特殊的尺寸和技术要求标注
9.4.2 不完整的尺寸标注 (1)若此种情况在零件图中出现较少,通过“特性选 项板” 或 “分解”命令修改。 (2)若此种情况出现较多,可考虑在新建“机械样板 文件”时设置单独的加前后缀的标注样式。 9.4.3 尺寸公差的标注 (1)编辑尺寸。 (2)通过“特性选项板”修改。
8
《AutoC件工作图 9.3 零件图绘制的方法与技巧
9.3.2 关于偏移命令的使用 ——定位时使用较多,忌在连续线性绘图时过于频繁地使 用9.3.3 镜像、阵列命令的使用 ——注意不同命令整体与局部的要求 9.3.4 修剪、延伸命令的使用 ——必要的批量操作代替逐个操作。 9.3.5 复制命令的使用 ——重复出现但又不具备镜像和对称条件的图形 ——文字样式和格式相同的文字注解
9
《AutoCAD机械制图基础及应用》
第9章 绘制零件工作图 9.3 零件图绘制的方法与技巧
9.3.6 灵活使用视图中的对应和相等关系
9.3.7 对局部结构的处理 ——局部结构通常在绘制完成主体结构后集体处理。
10
《AutoCAD机械制图基础及应用》
第9章

AutoCAD 2014机械制图课件第9章零件图与装配图

AutoCAD 2014机械制图课件第9章零件图与装配图
息的表格。
9.1.2 零件图绘制过程
绘制零件图的基本步骤: 1.设置作图环境 2.确定作图顺序,选择尺寸转换为坐标值的方式。 3.标注尺寸,标注技术要求,填写标题栏。标注尺寸前要关闭剖面层,
以免剖面线在标注尺寸时影响端点捕捉。 4.校核与审核。
确定起点
确定终点
主视图外轮廓线
对象追踪确定起始点 阀盖主视图内轮廓线
标注左视图中的尺寸 粗糙度符号 “写块”对话框
“插入”对话框
“注释”选项卡
“引线和箭头”选项卡 “形位公差”对话框
标注主视图中的形位公差
多行文字编辑器
9.3 阀体设计
阀体零件图
9.3.1 绘制球阀阀体
中心线和辅助线
绘制的直线
图层下拉列表
转换图线
修剪图线
偏移图线
修剪图线 修剪圆弧
绘制圆弧 倒角
9.5.3 标注球阀装配平面图
标注尺寸后的装配图
标注零件序号后的装配图
9.5.4 填写标题栏
填写标题栏结果
9.6 上机实验
实验1 绘制如图所示滑动轴承的四个零件图。
滑动轴承的上盖
滑动轴承的上、下轴衬
滑动轴承的轴衬固定套
滑动轴承的轴承座
实验2 绘制如图所示滑动轴承的装配图。
滑动轴承装配图
2.必要的尺寸:在装配图上必须标注出表示装配体的性能、规格以及 装配、检验、安装时所需的尺寸。
3.技术要求:用文字或符号说明装配体的性能、装配、检验、调试、 使用等方面的要求。
4.标题栏、零件的序号和明细表:按一定的格式,将零件、部件进行 编号,并填写标题栏和明细表,以便读图。
9.4.2 装配图绘制过程
“文字”选项卡
标注主视图

AutoCAD+2014机械制图立体化教程第9章零件图

AutoCAD+2014机械制图立体化教程第9章零件图

9.1.4布局其他视图
视图绘制完成后,接下来要画左视图及俯视图,绘制过程与主视图类似,首先形成这两个视图的主要 布局线,然后画出图形细节。 对于工程图,视图间的投影关系要满足“长对正” 、 “高平齐” 、 “宽相等”的原则。利用 AutoCAD 绘 图时,可画一系列辅助投影线来保证视图间符合这个关系。 可用下面的方法绘制投影线。 利用 XLINE 命令过某一点画水平或竖直方向无限长的直线。 用 LINE 命令并结合极轴追踪、自动追踪功能绘制适当长度的水平或竖直方向线段。 1. 布局左视图。用 XLINE 命令画水平投影线,再用 LINE 命令绘制左视图竖直定位线 F,然后画平行线 G、H,如图 9-5 左图所示。修剪及打断多余线条,结果如图 9-5 右图所示。
图9-7 绘制左视图细节
当作图区域太大或太小时,所绘对象就可能很小或很大,以至于观察不到(如极大或极小的圆) ,此时可双击鼠标滚 轮,使图形对象充满整个绘图窗口显示出来。
(2) 创建必要的图层。 图层是管理及显示图形的强有力工具,绘制机械图时,不应将所有图形元素都放在同一图层上,而应根 据图形元素性质创建图层,并设定图层上图元的属性,如线型、线宽、颜色等。 在机械图中,一般创建以下图层。 轮廓线层:颜色为白色,线宽为 0.5,线型为 Continuous。 中心线层:颜色为红色,线宽默认,线型为 Center。 (3) 虚线层:颜色为黄色,线宽默认,线型为 Dashed。 剖面线层:颜色为绿色,线宽默认,线型为 Continuous。 标注层:颜色为绿色,线宽默认,线型为 Continuous。 文本层:颜色为绿色,线宽默认,线型为 Continuous。 使用绘图辅助工具。
打开极轴追踪、对象捕捉及自动追踪功能,再设定捕捉类型为“端点” 、 “圆心”及“交点” 。

讲解轴类零件图的绘制方法PPT课件

讲解轴类零件图的绘制方法PPT课件
单击“延伸”按钮,拾取刚绘制的斜线以 及左侧的倒角投影线,单击结束拾取。当 命令窗口提示“选择要延伸的对象”时, 拾取斜线,将斜线延伸到位,如图5-9所示。
9.绘制齿根轮廓线及局部剖
视分界线
齿轮模数为1.75,则齿顶圆与齿根圆的尺 寸差为3.9375。单击“偏移 ”按钮,输入 距离3.9375,拾取齿顶圆投影轮廓线,再 向下移动光标并单击鼠标左键,结束线段 绘制。利用延伸功能,将该线段延伸到齿 轮端面。
的全部粗实线。提示指定镜像线时,拾取 中心线的左右两端点。当命令行提示“是 否删除源对象?[是(Y)/否(N)] <N>:”时, 接受缺省选项“N”,完成线段的镜像拷贝, 完成主动轴外轮廓,如图5-5所示。
图5-5 主动轴外轮廓绘制
图中还缺少许多线段,需用直线命令 补齐。单击“直线”按钮,按下状态栏中 的“对象捕捉”按钮。拾取端点①和②, 完成主动轴中间缺少线段的绘制。重复操 作补齐所有线段,如图5-6所示。
单击“偏移”按钮,输入34.732,拾 取刚才绘制的中心线,在中心线的上方单 击鼠标左键完成中心线的偏移。再次拾取 中心线,并在中心线下方单击鼠标左键, 完成两条齿轮分度圆中心线的绘制。
选择“工具”→“移动UCS”命令, 利用“对象捕捉”拾取中心的左端点,完 成用户坐标系的创建,如图5-3所示。
图5-3 中心线绘制
(2)图层设置
机械零件图一般需要用到轮廓粗实 线、剖视分界线、剖面线和中心线4种 图元,故首先创建4个用于放置这些不 同图元的图层。
选择“格式”→“图层…”命令, 在如图1-4所示的“图层特性管理器” 对话框中,按1.2.3节介绍的方法完成 图层设置。
(3)线型比例设置
选择“格式”→“线型…” 命令,打开“线型管理器”对话 框,再单击其中的“显示细节” 按钮,对话框显示如图5-2所示。

轴类零件图的绘制AutoCAD机械制图基础教程

轴类零件图的绘制AutoCAD机械制图基础教程
轴是机械领域很典型的零件,主视图由一系列水平线、垂直线还有键 槽组成,图形相对简单。可以采用坐标法来绘制半个轴的主视图,然后 进行镜像操作即可。但是坐标法绘图时需要知道具体每个点的坐标,而 坐标需要根据轴的几何尺寸去计算,这样计算就很麻烦。
AutoCAD机械制图基础教程(2006版)
四、盘盖类零件图的绘制
AutoCAD机械制图基础教程(2006版)
三、轴类零件图的绘制
一般只用一个主视图来表示轴上各轴段长度、直径及各种结构的轴 向位置。轴体水平放置,与车削、磨削的加工状态一致,便于加工者看 图。
实心轴主视图以显示外形为主,局部孔、槽可采用局部剖视表达。键 槽、花键等结构需画单独的断面图,既能清晰表达结构细节,又有利于 尺寸和技术要求的标注。当轴较长时,可采用断开后缩短绘制的画法。 必要时,有些细节结构可用局部放大图表达。
AutoCAD机械制图基础教程(2006版)

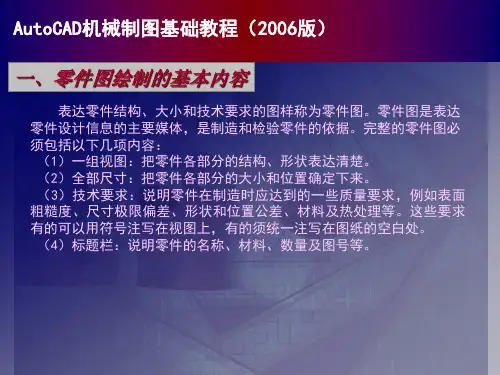

一、零件图绘制的基本内容
表达零件结构、大小和技术要求的图样称为零件图。零件图是表达 零件设计信息的主要媒体,是制造和检验零件的依据。完整的零件图必 须包括以下几项内容: (1)一组视图:把零件各部分的结构、形状表达清楚。 (2)全部尺寸:把零件各部分的大小和位置确定下来。 (3)技术要求:说明零件在制造时应达到的一些质量要求,例如表面 粗糙度、尺寸极限偏差、形状和位置公差、材料及热处理等。这些要求 有的可以用符号注写在视图上,有的须统一注写在图纸的空白处。 (4)标题栏:说明零件的名称、材料、数量及图号等。
六、箱壳类零件图的绘制
箱壳类零件一般较为复杂,为了完整表达清楚其复杂的内、外结构 和形状,所采用的视图较多。以能反映箱壳工作状态且表示结构、形状 特征作为选择主视图的出发点。箱壳类零件的功能特点决定了其结构和 加工要求的重点在于内腔,所以大量地采用剖视画法。选取剖视时一般 以把完整孔形剖出为原则,当轴孔不在同一平面时,要善于使用局部剖 视、阶梯剖视和复合剖视表达。

机械制图与测绘项目2轴套类零件图的识读与绘制-PPT课件

机械制图与测绘项目2轴套类零件图的识读与绘制-PPT课件

相贯线的近似画法
• 当直径不等的两圆柱正交,且对相贯线形状的准确度要求 不高时,相贯线可采用近似画法。
积 聚 性 法 求 两 圆 柱 正 交 的 相 贯 线
(2)两回转体相交的相贯线
• 两立体相交,其表面交线称为相贯线。相贯线上的 点是两立体表面的共有点。求作相贯线可归结为求 两立体表面的一系列共有点的作图。 • 求两回转体的相贯线的作图方法有积聚性取点法和 辅助平面法两种,具体的作图步骤与求截交线的作 图方法相同。
两圆柱正交的相贯线有三种基本形式
两正交圆柱直径变化时相贯线的变化
两回转体具有公共轴线,相贯线为圆
两回转体轴线相交,且公切于一圆球, 相贯线为椭圆
两圆柱轴线平行或两圆锥共顶,相 贯线为直线。
2.1.2组合体的类型
1. 组合体的组合形式
(a)叠加
(b)切割
(c)综合
2. 公称尺寸相同的相互结合的孔和轴的公差带之间的 关系称为配合。 • 在轴孔配合中,孔的尺寸减去轴的尺寸所得的代数 差,差值为正时称为间隙;差值为负时称为过盈。 • 根据相互结合的孔、轴公差带不同的相对位置关系, 可把配合分为间隙配合、过盈配合、过渡配合三类。
项目2 轴套类零件图的识读与绘制
任务2.1 识读铣刀头刀轴零件图
任务2.2 测绘减速器从动轴
任务2.1 识读铣刀头刀轴零件图
2.1.1基本体的三视图及其表面交线 1. 平面体 (1)棱柱
棱柱的投影特点为:一个 投影为多边形,反映棱柱的形 状特征,另外两个投影是由实 线或虚线组成的矩形线框。 画棱柱的三视图时,先画 出反映棱柱形状特征的投影 (多边形),再根据棱柱的高 度画出另外两个投影。
局部剖视图中波浪线的错误画法
2.1.4断面图

AutoCAD 中文版辅助机械制图第15讲 轴套类零件

AutoCAD 中文版辅助机械制图第15讲 轴套类零件

图5-12 传动丝杠零件图
主要作图步骤如图15-13所示。
图15-13 主要作图步骤
ቤተ መጻሕፍቲ ባይዱ
15.2
课后作业
1.绘制拉杆轴零件图,如图15-14所示。图幅选用A3,绘图比例为1:1, 尺寸文字字高为3.5,技术要求中的文字字高分别为5和3.5。中文字体 采用“gbcbig.shx”,西文字体采用“gbeitc.shx”。
(1)轴套类零件主要在车床上加工,一般应按加工位置将轴线水平放置来确定主 视图。 (2)轴套类零件的其他结构形状,如键槽、光孔、螺纹孔和退刀槽等可采用局部 剖视图、断面图、局部视图和局部放大图等表达。
15.1.2
范例解析──绘制及编辑多线
【练习15-1】绘制传动轴零件图,如图15-1所示。图幅选用A3,绘图比 例为1:1.5,尺寸文字字高为3.5,技术要求中的文字字高分别为5和3.5。 中文字体采用“gbcbig.shx”,西文字体采用“gbeitc.shx”
图15-14 拉杆轴零件图
2.绘制锁紧套零件图,如图15-15所示。图幅选用A3,绘图比例为2:1, 尺寸文字字高为3.5,技术要求中的文字字高分别为5和3.5。中文字体采 用“gbcbig.shx”,西文字体采用“gbeitc.shx”。
图15-15 锁紧套零件图
第15讲 轴套类零件
本章学习目标
绘制轴套类零件
本章大纲
• 15.1 • 15.2
绘制轴套类零件 课后作业
15.1.1 绘制轴套类零件
本节介绍绘制轴套类零件的方法及技巧。
15.1 .1
知识点讲解
轴类零件主要用于支承齿轮、带轮等转动零件及传递扭矩,可分为 光轴、阶梯轴、空心轴等。套类零件主要用于支承及保护转动零件。 轴套类零件一般由共轴线的回转体组成,常带有螺纹、键槽、退刀 槽、挡圈槽及中心孔等结构。 轴套类零件的表达方案如下。

机械制图课件 学习情境六零件图绘制与识读任务一-轴套类零件图绘制

机械制图课件 学习情境六零件图绘制与识读任务一-轴套类零件图绘制
图6-9 倒圆
任务一:轴套类零件图绘制
2、倒角 为去除零件机械加工时产生的毛刺、锐边,使操作安全和便于装配, 常在轴或孔的端部加工出45º或30º、60º的锥台,称为倒角。其中,45º 倒角可用“C”表示,在C后加上宽度数字如“C1.5”,如图6-10所示。若 角度不是45º时,应分开标注角度和宽度。倒角宽度数值可根据轴径或孔 径查有关标准确定。
图6-16 以工作位置选择的主视图
任务一:轴套类零件图绘制
2、加工位置原则 工作位置不易确定或按工作位置画图不方便的零件,主视图一般按零 件在机械加工中所处的位置作为主视图的位置。
图6-17 以加工位置选择的主视图
任务一:轴套类零件图绘制
(三)其它视图的选择 对于轴、套类零件,一般只用一个视图,再加标注尺寸,就能把其 结构形状表达清楚。但是对于一些较复杂的零件,只靠一个主视图是很 难把整个零件的结构形状表达完全的。因此,一般在选择好主视图后, 还应选择适当数量的其它视图(如向视图、局部视图、局部放大图、斜 视图、断面图等)与之配合,才能将零件的结构形状完整清晰地表达出 来。一般应优先考虑选用左、俯视图,然后再考虑选用其它视图。 视图的数量要恰当。考虑的一般原则是:在保证充分表达零件形状、 结构的前提下,尽可能使零件的视图(包括剖视图和断面图)数目为最 少。 在绘制零件图时尽量不用或少用虚线。零件不可见部分的投影在视 图中用虚线绘制,结构复杂,虚线交错势必造成画图与看图的不清晰, 为此就必须恰当地运用剖视图、局部视图、向视图、断面图等表达方法。
常用件 另一些零件,如齿轮、弹簧等,它们的部分结构、参数也 已标准化,它们的制造可通过专用机床和标准刀具、量具,实行专业化 批量生产,称这类零件为常用件。
专用件 机器或部件的大部分零件,它们的结构和形状尺寸是根据 它们在机器中的作用决定的。难于用标准来规范它们的形状、大小和技 术要求,这类零件称为专用件。专用件都要画出它们的零件图,以供制 造。本章所涉及的零件主要是专用件。

AutoCAD机械制图--绘制二维零件图

AutoCAD机械制图--绘制二维零件图

第9章绘制二维零件图◆9.1 零件图的内容◆9.2 零件图的视图选择◆9.3 零件图中的技术要求◆9.4 机械标准件绘制◆9.5 轴、套类零件图绘制-齿轮轴◆9.6 箱体类零件图绘制-减速器箱体9.1 零件图的内容零件图是制造和检验零件用的图样,因此,图样中应包括图形、数据和技术要求。

一张完整的零件图通常包括以下内容:(1)图形采用一组视图,如视图、剖视图、断面图、局部放大图等,用以正确、完整、清晰并且简便地表达此零件的结构。

(2)尺寸用一组以正确、完整、清晰和合理的尺寸标注出零件的结构形状和其相互位置。

(3)技术要求用一些规定的符号、数字、字母和文字诠释。

简明、准确地给出零件在使用、制造和检验时应达到的表面粗糙度、尺寸公差、形状和位置公差、表面热处理和材料热处理等一些技术要求。

(4)标题栏它是用来填写零件名称、材料、图样的编号、比例、绘图人姓名和日期等。

9.2 零件图的视图选择一张正确、完整的机械零件图应该能够将零件各部分的形状以及零件之间的位置关系清晰完整的表示出来,因此,选择各视图的位置极其重要,选择视图的一般步骤如下:(1)了解机械零件的使用功能、要求、加工方法和在总件中的安装位置等信息。

(2)对零件进行形体结构分析。

(3) 选择主视图的投射方向,确定从哪个方向观察零件以绘制主视图。

(4) 确定其他视图的个数,在选择其他视图时,既要考虑将零件中各部分的结构形状以及相对位置准确清晰的表达出来,也要使每个视图所表达的内容重点突出,以避免重复表达,总之,要做到完整清晰地表达零件的整体结构。

9.2.2 轴、套类零件轴、套类零件的主要加工方向是轴线水平放置,为了便于加工时阅读图纸,零件的摆放位置应为轴线水平位置。

对轴套类零件上的孔、键槽等结构,采用剖面图、放大视图等方法来表达这些结构,如图9-1所示为轴类零件图的视图选择示例。

图9-1 轴类零件图9.2.3 轮、盘类零件轮、盘类零件在加工时一般也是水平放置,通常是按加工位置即轴线水平放置零件。

AutoCAD 机械零件图绘制实例

AutoCAD 机械零件图绘制实例

※ 1 ※AutoCAD 2005机械零件图绘制实例 内容提要:本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。

通过本文的学习,读者应对使用AutoCAD 2005绘制常见典型机械零件的方法和特点有较为完整的认识。

关键字:引言:为了便于读者更全面和熟练地掌握AutoCAD 2005的知识,本文将结合绘制机械零件图的实例,完整地介绍整个绘图过程。

认真学习本文将对提高实际工作绘图能力有极大帮助。

正文:1 设置绘图环境本文以常见的典型机械零件轴套类零件、盘盖类零件、叉架类零件、箱体类零件为例来介绍应用AutoCAD 2005的绘图过程。

认真学习本文将对提高实际工作绘图能力有极大帮助。

如果是第一次使用AutoCAD 2005,那就参考一下例子逐步进行练习。

如果喜欢在已有的图纸基础上画图,也不失为一种好方法,而且可以做到同一格式标准,其方法是先打开已有图纸,将其图中的元素全部删去即可,但原图纸中的绘图环境将被保留下来。

AutoCAD 2005功能强大,如果喜欢先按1:1画图,最后根据大小画图框和标题栏,不管是多大还是多小的机械零件,只要最后打印图纸时候选择好合适的范围,最后的图纸效果也是不错的。

但有一点必须注意,画图时候必须养成严格按对象尺寸画图,尤其在修改图纸的时候,不要求方便,只改尺寸而不改图,这会给以后的工作带来很大的麻烦。

AutoCAD 2005“CAD 标准文件”中,提供了有关标准的制定以及图形标准性检查的功能。

用户可以依据某一图形生成标准文件,然后用该标准文件来检查其他图形文件是否符合标准。

AutoCAD 2005为了方便和统一绘图格式,在“模板”子目录下建有如图1所示的各种图框和标题栏的模板图样,用户可以直接调用,这也是一种开始画图的简洁方法。

图1 各种图样的模板本文是从最基础的方法开始介绍绘图的基本步骤。

在正式开始应用AutoCAD 2005绘图之前,应先设置绘图环境,然后才开始绘图。

CAD机械制图之零件图PPT(45张)

CAD机械制图之零件图PPT(45张)
下图中定位尺寸“32”可保证轴承孔轴线与底板底面(高度方向基准) 之间的相对位置;定位尺寸“100 ” (基准是左右对称面)可保证轴承孔 轴线与两螺栓孔之间长度方向的相对位置。
放大本图 图8-4 轴承座的尺寸基准和尺寸标注
2.零件尺寸标注的一般原则 ⑴ 零件的重要尺寸(指影响零件工作性能的尺寸,有配合 要求的尺寸和确定各部分相对位置的尺寸)要直接标注。如轴 承座零件图中,主视图上定位尺寸32和100以及左视图中的配合 尺寸32等就是重要尺寸。 ⑵ 尺寸标注要便于加工、便于测量(图8-5)。
程度不同的配合的一种制度,叫基轴制,如下图所示。
图8-18 基轴制配合
基轴制中,轴的基本偏差代号总是h。 一般情况下,应优先采用基孔 制,因为孔的加工难度比轴大。
6.极限与配合的标注
⑴ 在零件图上的标注 极限与配合尺寸,常采用基本尺寸后跟所要求的的公差代号,或对应的
偏差值表示,如下图所示。
图8-19 零件图上的公差标注
代号


用任何方法获得表面粗糙度,Ra 的上限值为3.2μm
用去除材料的方法获得表面粗糙 度,Ra的上限值为3.2μm
用不去除材料的方法获得表面粗 糙度,Ra的上限值为3.2μm
用去除材料的方法获得表面粗糙 度,Ra的上限值位3.2μm,下限 值为1.6μm
代号


用任何方法获得表面粗糙度,Ra的最 大值为3.2μm
3.极限与配合术语 ⑴ 基本尺寸 设计时选定 的尺寸; ⑵ 实际尺寸 零件完工后 实际测量所的尺寸; ⑶ 极限尺寸 设计时确定 的允许零件尺寸变化范围的 两个界限值。因此极限尺寸 又分为最大极限尺寸和最小 极限尺寸。
图8-13 公差的术语及定义
⑷ 尺寸偏差 尺寸偏差又分上偏差和下偏差: 上偏差=最大极限尺寸-基本尺寸; 下偏差=最小极限尺寸-基本尺寸。

绘制轴类零件图_中文版AutoCAD 2015实战从入门到精通_[共3页]

绘制轴类零件图_中文版AutoCAD 2015实战从入门到精通_[共3页]
第 19 章
机械制图
19.2.4 绘制轴类零件图
轴类零件的绘制过程可以说是机械制图中比较常见的例子,完整的轴类零件图需要经过配置绘图环境、绘 制主视图、绘制剖视图、绘制剖面线、标注尺寸、标注基准代号及形位公差、标注表面粗糙度、填写标题栏及 技术要求等具体步骤。
1.配置绘图环境 1 启动AutoCAD 2015后,单击【快速访问】工具栏中的【新
制,如图19-7所示。
图19-6 绘制圆
图19-7 完成主视图
501
图19-1 图层特性管理器
距离分别为25(向上)、25(向右)、2(向下)、2(向右)、7(向上)、15(向右)、4(向下)、
2(向右)、2(向上)、85(向右)、10(向下)、2(向右)、2(向上)、55(向右)、20(向
下),效果如图19-2所示。
3 在【默认】功能区中,单击【修改】面板上的【倒角】按钮 ,指定第一条直线的倒角长度为2,角度 为45°,对轴端进行倒角,如图19-3所示。
2×45°
2×45°
2×பைடு நூலகம்5°
图19-2 绘制轴轮廓
图19-3 绘制倒角
4 调用L【直线】命令,绘制轴肩直线,如图19-4所示。 5 调用MI【镜像】命令,以水平中心线作为镜像中线,镜像效果如图19-5所示。
图19-4 绘制轴肩
图19-5 镜像图像
6 调用C【圆】命令,绘制直径为20和14的圆,如图19-6所示。 7 调用L【直线】命令,使用对象捕捉连接直线,并调用TR【修剪】命令,修剪图形,完成主视图的绘
建】按钮 ,新建空白文件,并设置A3大小的图形界限。 2 输入LA【图层特性】命令,新建图层,如图19-1所示。
2.绘制主视图 1 将【中心线】层切换为当前图层,调用L【直线】命令,绘

绘制轴套类零件图

绘制轴套类零件图

锥度及其符号
a
50
项目一 绘制轴套类零件图
知识拓展 五、识读轴套类零件图
1234. 读分标析题视尺技栏图寸术,表要浏达求览方全案图 ,想象零件形状
几何公差代a 号及基准符号
41
项目一 绘制轴套类零件图
知识拓展
5. 几何公差的一般标注规则 (1)用带箭头的指引线将框格与被测要素相连,按以下方式标注: ①但被测要素为轮廓线或表面时,将箭头置于被测要素的轮廓线或轮廓 线的延长线上,必须与尺寸线明显地错开,当公差涉及表面时,箭头也可指 向引出线的水平线,引出线引自被测表面。
工轴时经常用中心孔进行定位安装。
中心a 孔
21
项目一 绘制轴套类零件图
任务实施
1. 确定比例,选择图幅 根据泵轴的大小及其复杂程度,确定采用2:1的比例绘图。 考虑图形大小、尺寸标注、标题栏、明细栏及技术要求所需要的位置, 确定用横放的A3图幅。
a
22
项目一 绘制轴套类零件图
任务实施 2.绘制图形 (1)打底稿
被测要素为轮廓线或表面
a
44
项目一 绘制轴套类零件图
知识拓展
5. 几何公差的一般标注规则 (2)带有基准字母的基准符号应放置的位置 ①当基准要素是轮廓线或表面时,基准符号应置于要素的外轮廓线或其 延长线上,与尺寸线明显地错开。基准三角形也可放置在该轮廓面引出线的 水平线上。
基准要素为轮廓线或表面
a
项目一 绘制轴套类零件图
零件图的作用、内容、尺寸标注、技术要求;
学 习
轴套类零件的结构特征、表达方法、尺寸标注;

轴套类零件上的工艺结构及标注;

轴套类零件的绘图方法和步骤;
识读轴套类零件图。

《机械制图与CAD绘图》轴套类零件图

《机械制图与CAD绘图》轴套类零件图


剖、半剖或局部剖视图表达。

3.尺寸标注
径向基准和轴向基准的选择

4.技术要求
同轴度、径向圆跳动、轴向圆跳动及键槽的对称度等。
7
项目3 轴套类零件图

3.1.4 剖视图

1.剖视图的形成

假想用剖切面将零件剖开,移去观察者与剖切面之间的部分,其余部分作正投影所得到

的图形叫做剖视图。


CAD

本任务通过轴套类常见的结构、视图的表达、尺寸注法和技术要求的注

写等相关知识的学习和训练,使学生掌握轴套类零件的读图和绘图相关技能。


CAD




知识点:零件分类、轴套类常见的结构、视图表达、尺寸注法、技术要求等;

重点:零件的结构分析、局部剖视图、断面图、轴套类零件的视图表达;

难点:视图表达、尺寸注法、技术要求。

2
项目3 轴套类零件图

3.1.1 常见零件的分类


1.轴套类零件

主体为回转类结构,径向尺寸小,轴向尺

寸大。

2.盘盖轮类零件
主体结构为扁平形状。若主体结构为回转
CAD
体,则有较大的径向尺寸和较小的轴向尺寸。
3.叉架类零件

叉是操纵件,操纵其它零件变位;架是支

撑件,用以支持其它零件。

4.箱壳类零件


(2)重合断面图的标注 1) 对称的重合断面图不必标注;

2) 不对称的重合断面图可省略标注。

项目一绘制轴套类零件图PPT课件

项目一绘制轴套类零件图PPT课件

轴套类零件的常见类型和特点
01
02
03
滑动轴套
采用滑动轴承材料制成, 具有较低的摩擦系数和良 好的耐磨性,适用于高速、 重载的工况。
滚动轴承轴套
由内圈、外圈和滚动体组 成,具有较低的摩擦阻力、 较高的转速和承载能力。
关节轴承轴套
具有较大的轴向和径向游 隙,能够承受较大的倾覆 力矩和横向载荷,适用于 高精度、高刚度的场合。
项目一:绘制轴套类零件 图PPT课件
• 项目介绍 • 轴套类零件图的绘制步骤 • 轴套类零件图绘制的注意事项 • 轴套类零件图绘制实例 • 总结与展望
01
项目介绍
轴套类零件的用途和重要性
轴套类零件是机械传动系统中的重要 组成部分,主要用于支撑和保护传动 轴,传递扭矩和旋转运动。
在各种机械设备中,如汽车、机床、 泵等,轴套类零件都发挥着关键作用 ,确保设备的正常运行和稳定性。
力。
02
轴套类零件图的绘制步骤
确定轴套类零件的尺寸和比例
总结词:准确判断
详细描述:在开始绘制轴套类零件图之前,首先要确定零件的尺寸和比例。这需 要准确判断零件的实际大小,以便在图纸上正确地表示出来。同时,为了方便阅 读和加工,通常会选择合适的比例尺进行绘制。
绘制轴套类零件的轮廓和基本结构
总结词:结构清晰
轴套类零件图绘制的注意事项
注意尺寸标注的准确性和规范性
总结词
尺寸标注是轴套类零件图的重要组成部分,必须确保其准确性和规范性。
详细描述
尺寸标注应该清晰、准确,并且符合国家制图标准。标注尺寸时应考虑到加工、 测量等方面的需求,确保标注的尺寸能够满足生产要求。同时,应避免出现封 闭尺寸链和重复标注等问题。
详细描述:在确定了尺寸和比例之后,需要开始绘制轴套类零件的轮廓和基本结构。这一步需要特别 注意结构的清晰度,以便于后续的加工和组装。同时,还需要注意零件的对称性和平衡性,以确保其 在实际使用中的稳定性和可靠性。

AutoCAD机械制图教程9.轴套类零件图绘制

AutoCAD机械制图教程9.轴套类零件图绘制

《AutoCAD机械制图教程》教案图9-1 轴套类零件图15分钟三、相关知识讲解1.机械样板文件的建立与调用2.快速引线命令3.多重引线命令4.尺寸公差标注5.几何公差标注演示法讲授法25分钟四、任务实施第1步:调用或建立一个机械零件图的样板文件。

第二步:绘制图形。

1.绘制主视图根据轴套类零件的主视图有一对称轴,且整个图形沿轴线方向排列,大部分线条与轴线平行或垂直的特点,可先用“直线”命令,结合“正交”功能画出中轴线和上半部分的外部轮廓线,然后用“镜像”命令复制出轴的下半部分,最后置换图层。

2.绘制轴肩局部放大图3. 键槽断面图4.整理图形,将图形调整至合适位置,完成轴类零件图视图的绘制,结果如图9-1所示。

第3步:标注尺寸1. 带直径符号的线性尺寸标注2. 局部放大图的尺寸标注3. 倒角的尺寸标注4. 尺寸公差的标注5. 形位公差的标注第4步:保存图形文件演示法讲练结合法20分钟五、模仿练习练习法现场指导法10分钟六、分层教学与举一反三图9-2练习法5分钟七、评价考核根据学生完成任务及练习的质量与数量进行评价。

记分评价法5分钟八、课堂小结:重点小结轴套类零件图的绘制方法,多重引线命令的使用方法,尺寸公差与几何公差的标注方法和局部放大图的画法。

九、作业布置完成下面技能训练与检测并预习任务10的相关知识。

1.选择合适图幅和比例绘图如图9-3所示的轴类零件图。

要求:布图匀称,图形正确,线型符合国标,标注尺寸和公差。

但不标注表面粗糙度,不填写“技术要求”及标题栏。

图9-3 轴类零件图2.选择合适图幅和比例绘图如图9-4所示的套类零件图。

要求:讲解法布图匀称,图形正确,线型符合国标,标注尺寸、公差和表面粗糙度代号,但不填写“技术要求”及标题栏。

图9-4 套类零件图教研室主任签名累计课时 2。

CAD第19章绘制轴类零件图

CAD第19章绘制轴类零件图
表格191图层设置序号图层名描述内容线宽线型颜色打印属性轮廓线绘制图形轮廓03mm实线continuous白色打印细实线绘制辅助线或断面线默认实线continuous白色打印中心线绘制中心线或辅助线默认点画线center红色打印标注线绘制标注文字等内容默认实线continuous白色打印虚线绘制隐藏对象或运动轮廓默认虚线dashed白色打印剖面线绘制剖面线默认实线continuous白色打印启动autocad2016新建名为阶梯轴

3 49
4 41
3 35
170
图 19-2 阶梯轴
19.2.1 设置图层
用 AutoCAD 绘制零件图时要注意的是,各种线条要分层,这样便于管理和更改,尤其是图形复杂时。首先要建立几个常 用的图层,每个图层上的线条类型不同,或者宽度不同。
建立图层,根据图上的线条类型看,有轮廓线、中心线、剖面线,根据这几个线条类型和线宽建立图层,如错误!未找到 引用源。所示。
图 19-24 绘制直线
(2) 按“Enter”键继续执行直线命令。选择适当位置,完成绘制的效果如图 19-25 所示。
图 19-25 绘制直线
(3) 执行【绘图】面板中的 C【圆心,半径】命令图标 ,以中心线的交点为圆心,绘制直径为 50 的圆及轴的直径, 如图 19-26 所示。 (4) 执行【修改】面板中的 O【偏移】命令图标 ,输入偏移距离“7”,以水平中心线为对象,偏移出键槽宽度的两
轴按中心线形状不同可分为直轴、曲轴和挠性钢丝轴。直轴应用较多,又可分为光轴和阶梯轴,由于阶梯轴能够满足零件 的轴向定位等优点,在机械行业中被广泛使用。
阶梯轴又可分为普通阶梯轴和齿轮轴两大类。 常见的轴类零件如错误!未找到引用源。所示。
阶梯轴

AutoCAD机械制图教程教案零件图的绘制

AutoCAD机械制图教程教案零件图的绘制

一、教案基本信息1. 教案名称:AutoCAD机械制图精品教程教案-零件图的绘制2. 课时安排:共5课时,每课时45分钟3. 教学目标:掌握AutoCAD软件的基本操作学会绘制零件图的基本技巧了解零件图的标注方法二、教学内容1. 第一课时:AutoCAD软件的基本操作启动和退出AutoCAD软件熟悉界面及基本工具的使用坐标系的概念及操作2. 第二课时:绘制零件图的基本技巧绘制直线、圆、圆弧等基本图形图层的概念及应用绘制零件图的步骤与方法3. 第三课时:零件图的标注标注的基本操作尺寸标注的规范及方法文字注释和表格的创建4. 第四课时:绘制复杂零件图绘制组合零件图的技巧绘制剖面线和填充零件图的简化表示方法5. 第五课时:实战演练与总结综合练习:绘制一个完整的零件图分析并总结绘制零件图的要点回答学生提问,解决疑难问题三、教学方法1. 讲授法:讲解AutoCAD软件的基本操作、绘制零件图的技巧和标注方法。

2. 示范法:演示如何绘制零件图,让学生跟随操作。

3. 练习法:安排课后练习,巩固所学知识。

4. 问答法:课堂互动,解答学生疑问。

四、教学评价1. 课堂参与度:观察学生在课堂上的积极参与程度,提问和回答问题的积极性。

2. 练习完成情况:检查学生课后练习的完成质量,巩固所学知识。

3. 学生作品:评价学生绘制的零件图是否符合标注规范,图形准确性和美观度。

五、教学资源1. AutoCAD软件:安装在教师机和学生机上,用于绘制零件图。

2. 教学PPT:展示知识点和实例操作。

3. 零件图素材:提供给学生练习使用的零件图素材。

4. 教学视频:录制实例操作,方便学生复习和自学。

六、教学步骤1. 导入新课:介绍零件图的概念和重要性。

2. 讲解AutoCAD软件的基本操作:启动、退出、熟悉界面及基本工具的使用。

3. 绘制零件图的基本技巧:讲解绘制直线、圆、圆弧等基本图形的方法。

4. 标注零件图:讲解尺寸标注的规范及方法,文字注释和表格的创建。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《AutoCAD机械制图教程》教案
图9-1 轴套类零件图
15分钟三、相关知识讲解
1.机械样板文件的建立与调用
2.快速引线命令
3.多重引线命令
4.尺寸公差标注
5.几何公差标注
演示法
讲授法
25分钟四、任务实施
第1步:调用或建立一个机械零件图的样板文件。

第二步:绘制图形。

1.绘制主视图
根据轴套类零件的主视图有一对称轴,且整个图形沿轴线方向排
列,大部分线条与轴线平行或垂直的特点,可先用“直线”命令,结
合“正交”功能画出中轴线和上半部分的外部轮廓线,然后用“镜像”
命令复制出轴的下半部分,最后置换图层。

2.绘制轴肩局部放大图
3. 键槽断面图
4.整理图形,将图形调整至合适位置,完成轴类零件图视图的绘制,
结果如图9-1所示。

第3步:标注尺寸
1. 带直径符号的线性尺寸标注
2. 局部放大图的尺寸标注
3. 倒角的尺寸标注
4. 尺寸公差的标注
5. 形位公差的标注
第4步:保存图形文件
演示法
讲练结合

20分钟五、模仿练习
练习法现场指导

10分钟
六、分层教学与举一反三
图9-2
练习法
5分钟七、评价考核
根据学生完成任务及练习的质量与数量进行评价。

记分评价

5分钟八、课堂小结:
重点小结轴套类零件图的绘制方法,多重引线命令的使用方法,
尺寸公差与几何公差的标注方法和局部放大图的画法。

九、作业布置
完成下面技能训练与检测并预习任务10的相关知识。

1.选择合适图幅和比例绘图如图9-3所示的轴类零件图。

要求:
布图匀称,图形正确,线型符合国标,标注尺寸和公差。

但不标注表
面粗糙度,不填写“技术要求”及标题栏。

图9-3 轴类零件图
2.选择合适图幅和比例绘图如图9-4所示的套类零件图。

要求:
讲解法
布图匀称,图形正确,线型符合国标,标注尺寸、公差和表面粗糙度
代号,但不填写“技术要求”及标题栏。

图9-4 套类零件图
教研室主任签名累计课时 2。
