电气控制线路的绘图原则及标准
电气制图应遵循的原则

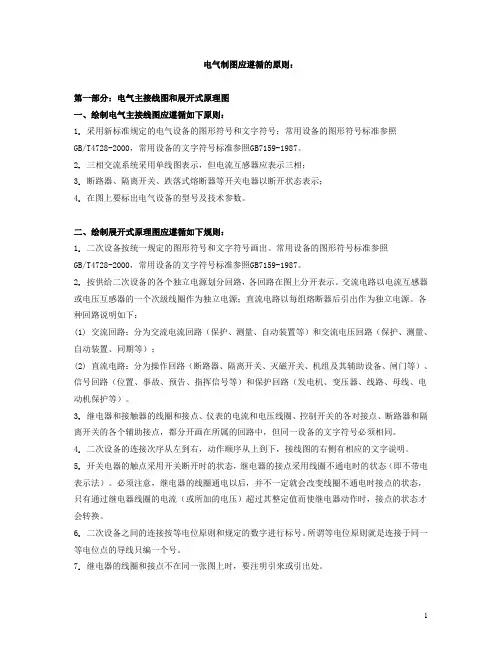

电气制图应遵循的原则：第一部分：电气主接线图和展开式原理图一、绘制电气主接线图应遵循如下原则：1. 采用新标准规定的电气设备的图形符号和文字符号；常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。
2. 三相交流系统采用单线图表示，但电流互感器应表示三相；3. 断路器、隔离开关、跌落式熔断器等开关电器以断开状态表示；4. 在图上要标出电气设备的型号及技术参数。
二、绘制展开式原理图应遵循如下规则：1. 二次设备按统一规定的图形符号和文字符号画出。
常用设备的图形符号标准参照GB/T4728-2000，常用设备的文字符号标准参照GB7159-1987。
2. 按供给二次设备的各个独立电源划分回路，各回路在图上分开表示。
交流电路以电流互感器或电压互感器的一个次级线圈作为独立电源；直流电路以每组熔断器后引出作为独立电源。
各种回路说明如下：(1) 交流回路：分为交流电流回路（保护、测量、自动装置等）和交流电压回路（保护、测量、自动装置、同期等）；(2) 直流电路：分为操作回路（断路器、隔离开关、灭磁开关、机组及其辅助设备、闸门等）、信号回路（位置、事故、预告、指挥信号等）和保护回路（发电机、变压器、线路、母线、电动机保护等）。
3. 继电器和接触器的线圈和接点、仪表的电流和电压线圈、控制开关的各对接点、断路器和隔离开关的各个辅助接点，都分开画在所属的回路中，但同一设备的文字符号必须相同。
4. 二次设备的连接次序从左到右，动作顺序从上到下，接线图的右侧有相应的文字说明。
5. 开关电器的触点采用开关断开时的状态，继电器的接点采用线圈不通电时的状态（即不带电表示法）。
必须注意，继电器的线圈通电以后，并不一定就会改变线圈不通电时接点的状态，只有通过继电器线圈的电流（或所加的电压）超过其整定值而使继电器动作时，接点的状态才会转换。
6. 二次设备之间的连接按等电位原则和规定的数字进行标号。
电气控制原理图的绘制原则
电气控制原理图的绘制原则
把一个电气元件的各部件以分开的形式进行绘制，适用于讨论和分析电路工作原理，其主要绘制原则是：
(1)电路应是未通电时的状态，机械开关应是循环开头前的状态。
(2)原理图上的主电路、掌握电路和信号电路应分开绘制。
(3)原理图上应标出各个电源的电压值、极性、或频率和相数，某些元件、器件的特性{如电阻、电容的数值等)，不常用电器(如位置传感器、手动触点等)的操作方式和功能。
4)原理图上各电路的支配应便于分析、修理和查找故障，原理图应按功能分开画出。
(5)主电路的电源电路绘成水平线，受电的动力装置(电动机)及其爱护器件支路，应垂直电源电路绘出。
(6)掌握信号电路应垂直地绘在两条或几条水平电源之间。
耗能元件(如线圈，电磁铁、信号灯等)应直接接在接地的水平电源线上。
而掌握触点应连在另一电源线上。
类似于“零线进灯头，火线进开关” (7)为阅读便利，图中自左至右或自上而下表示操作挨次，并尽可能削减线条和避开线条交叉。
(8)在原理图上方将图分成若干图区，并标明该区电路的用途与作用，在继电器，接触器线图下方列出触点表以说明线圈和触点的从属关系。
1。
电气控制线路图的绘制规则，不懂就别干电工了
电气控制线路图的绘制规则，不懂就别干电工了干电工要经常与电路图打交道，今天给大家分享关于电气控制线路图的绘制规则1．电气原理图电气原理图是用来表示电路中各电气元件的连接关系和电气工作原理的电路图。
由于原理图具有结构简单、层次分明，便于研究和分析电路的工作原理等优点，因此无论在设计部门、或现场及教学上都得到了广泛的应用。
下面说明电气原理图的绘制原则，请参照下图的电气原理图电气原理图示例电气原理图示例(1) 电气原理图一般分为主电路和辅助电路。
主电路是从电源到电动机或线路末端的电路，是强电流通过的部分，画在原理图的左侧或上面。
辅助电路是通过小电流的电路，一般是由按钮、电器元件的线圈、接触器的辅助触点、继电器的触点等组成的控制电路、照明电路、信号电路及保护电路等，画在原理图的右侧。
复杂的系统则分图绘制。
(2) 每一电器元件采用国家规定的统一的图形符号来表示，在图形符号附近用文字符号标注属于哪类电器，例如，线路接触器的线圈和触头皆用文字符号KM标注。
需要测试和拆、接外部引出线的端子，用图形符号“空心圆”表示。
电路的连接点用“实心圆”表示。
(3) 同一电器的各个部件(如接触器的线圈和触头)在图中的位置，根据便于阅读和研究的原则来安排，可以不画在一起，但属于同一电器的部件均编以相同的文字符号。
若有多个同一种类的电器元件，可在文字符号后加上数字序号，如KM1，KM2等。
(4) 对于接触器、继电器的触头按吸引线圈不通电状态画出，控制器手柄按趋于零位时的状态画出，按钮、行程开关触头按不受外力作用时的状态画出等。
(5) 在原理图中，无论是主电路还是辅助电路，各电气元件一般应按动作顺序和信号流从上到下，从左到右依次排列，可水平地布置或者垂直地布置，并尽可能减少线条和避免线条交叉。
电路中各元器件触点图形符号，当图形垂直放置时，以“左开右闭”原则绘制，当图形为水平放置时以“上闭下开”原则绘制。
(6) 直流和单相电源电路用水平线画出，一般画在图样上方(直流电源的正极)和下方(直流电源的负极)。
电气cad画图标准
电气cad画图标准在电气工程设计中，CAD画图是非常重要的一环，它不仅可以提高工作效率，还可以减少错误率，提高工程质量。
因此，掌握电气CAD画图的标准是非常重要的。
下面我们就来详细介绍一下电气CAD画图的标准。
首先，电气CAD画图的标准包括线条的粗细、颜色、图层设置等。
在绘制电气图纸时，应根据实际需要选择合适的线条粗细，一般情况下，主要线路可以选择较粗的线条，而次要线路可以选择较细的线条。
此外，不同的线路可以使用不同的颜色来区分，这样可以使图纸更加清晰明了。
在设置图层时，应根据图纸的内容和结构进行合理的分层，以便于后期的修改和管理。
其次，电气CAD画图的标准还包括文字的设置。
在电气图纸中，文字的设置非常重要，它不仅要清晰易读，还要与图纸的整体风格相协调。
因此，在绘制电气图纸时，应选择合适的字体和字号，一般情况下，可以选择宋体或仿宋作为电气图纸的文字字体，而字号的选择应根据图纸的大小和内容进行合理的设置。
此外，文字的位置和间距也需要注意，应该使文字与图纸的其他元素相互协调，既不显得拥挤，也不显得空旷。
另外，电气CAD画图的标准还包括符号的使用。
在电气图纸中，符号是非常重要的元素，它可以直观地表示电气设备和线路的类型和连接关系。
因此，在绘制电气图纸时，应选择标准的电气符号，并按照统一的规范进行使用，这样可以使图纸更加规范和标准化。
最后，电气CAD画图的标准还包括图纸的布局和比例。
在绘制电气图纸时，应注意图纸的整体布局，使各个元素有机地组合在一起，既美观又实用。
此外，比例的选择也非常重要，应根据图纸的内容和尺寸进行合理的选择，使图纸既不显得拥挤，也不显得空旷。
总之，电气CAD画图的标准涉及到线条、颜色、图层、文字、符号、布局和比例等多个方面，只有严格按照标准进行绘制，才能保证图纸的质量和准确性。
希望大家在绘制电气图纸时，能够严格遵守这些标准，使图纸更加规范、美观和实用。
电气系统图的绘制原则
电气控制系统图的绘制原则
电气控制系统图包括三种:电气原理图、电气安装接线图和电器布置图。
三种图的图纸尺寸一般选用297x210 297x420 297x630 297x840(mmxmm)四种幅面，特殊需要可按GB126-1974《机械制图》国家标准选用其他尺寸。
绘制电气原理图时应遵循以下原则:
(1)电气控制线路一般由主电路和控制电路组成。
绘制主电路时，一般用粗线条把它画在原理图的左边。
绘制控制电路时，一般用细线条把它画在原理图的右边。
(2)电气原理图中，所有电器元件对应的图形符号、文字符号必须采用国家规定的统一标准。
(3)绘制电器元件展开图时，同一电器元件的各部件可以不画在一起，但需用同一文字符号标出。
若有多个同一种类的电器元件，可在文字符号后加上数字序号，如 KM1、KM2等。
(4)所有按钮、触头均按没有外力作用和没有通电时的原始状态画出。
(5)控制电路的分支线路，原则上按照动作先后顺序排列，两线交叉连接时的电气连接点须用黑点标出。
电气控制线路图绘制原则
电气控制线路图绘制原那么1. 引言电气控制线路图是一种以图形方式表达电气控制系统的绘图形式。
它是在电气控制领域中广泛应用的一种工具，用于设计、安装和维护电气控制系统。
线路图的绘制需要遵循一定的原那么，以确保线路图的准确性、清晰性和易读性。
本文将介绍电气控制线路图的绘制原那么。
2. 准确性原那么2.1 命名标准线路图中的元件命名应遵循统一的标准，以确保每个元件的功能清晰可识别。
常用的命名标准包括使用简明的英文单词或缩写，并使用下划线或驼峰命名法。
2.2 连接符号线路图中的连接符号应准确反映实际的电气连接关系。
常见的连接符号包括直线、点线、箭头等。
2.3 元件符号线路图中的元件符号应准确反映实际的元件类型和功能。
常用的元件符号包括开关、电源、传感器等。
2.4 连接关系线路图中的连接关系应准确反映实际的电气连接关系。
对于复杂的线路图，可以使用引入子图或连接点的方式来表达连接关系。
2.5 对称性线路图中的元件和连接关系应具有对称性，以增加线路图的可读性。
特别是对于复杂的线路图，在布局上应尽量保持对称和平衡。
3. 清晰性原那么3.1 布局标准线路图的布局应具有良好的结构和层次感，以便于读者理解。
可以使用适当的缩进、对齐和分组等方式来提高线路图的结构清晰性。
3.2 字体和字号线路图中的文字应使用易读的字体和适当的字号，以确保线路图的清晰性和易读性。
一般而言，标题和重要内容应使用较大的字号，而细节和注释可以使用较小的字号。
3.3 颜色和填充线路图中的颜色和填充应适合读者的视觉感受。
可以使用不同的颜色和填充来表达不同的元件类型、功能和状态。
3.4 符号和标注线路图中的符号和标注应清晰可识别，并与线路图的其他局部保持一致。
可以使用标注、箭头和辅助线等方式来增加线路图的清晰度和易读性。
4. 易读性原那么4.1 图形风格线路图的图形风格应适合读者的审美需求和习惯。
可以选择简洁明了、清晰易读的图形风格来绘制线路图。
4.2 中文和英文线路图中的文字可以使用中文或英文，取决于实际需要和读者的理解能力。
常用电气图纸制图规范
（2）详图 实质上是用图形来注释，相当于机械制图的剖面图，即将电气装置中
某些零件、连接点等结构、安装工艺等放大并详细表达出来。 详图可放在要详细表示的对象的图上，也可放在另一图上，但必须要
用一个标志将它们联系起来。标注在总图上的标志称为详图索引标志， 标注在详图位置上的标志称为详图标志。
动力平面图、照明平面图、弱电系统平面图、防雷与接地平面图等。
4
3900X5=3900
乒乓球馆照明平面图
5
3.电气系统图和框图
电气系统图用于表示整个工程或该工程中某一项目的供电方式和电能 输送关系，也可表示某一装置各主要组成部分的关系。
熔断器额定
配电线路
用电设备
电源进线
刀开关
电流（A） 熔体额定
常用电气图纸制图规范
电气与信息工程学院
◦ 电气控制线路图是工程技术的通用语言，它由各种电器元 件的图形、文字符号要素组成。
◦ 我国电气设备有关国家标准： ◦ GB4728—1984《电气图用符号》 ◦ GB6988—1987《电气制图》 ◦ GB7159—1987《电气技术中的文字符号》 ◦ 规定从1990年1月1日起，电气图中的图形和文字符号必须
◦ 有单元接线图 表示成套装置或设备中一个结构单元内的各元件之 间的连接关系的一种接线图。这里的“结构单元”是指在各种情况 下可独立运行的组件或某种组合体，如电动机、开关柜等。
9
◦ 互连接线图 表示成套装置或设备的不同单元之间连接关系的一种 接线图。
◦ 端子接线图 表示成套装置或设备的端子以及接在端子上外部接线 （必要时包括内部接线）的一种接线图。
13
4.布局 电气图的布局依据图所表达的内容而定。 电路图、系统图是按功能布局，只考虑便于看出元件之间的功能关系，
绘制电气控制原理图原则
绘制电气控制原理图原则
在电工技术中所绘制的控制线路图为原理图。
绘制电气原理图时不考虑电气的实际位置和结构，但必须遵循以下原则：
1、绘电气控制线路由主电路（被控制负载所在电路）和控制电路（控制主电路状态）两部分组成。
2、制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。
3、同一电气元件的不同部分（如:接触器的触点和线圈）按功能和所接电路的不同而分别绘制在不同电路中，但必须标注相同的文字符号。
4、所有电气元件的图形符号均按没通电、无外力作用下的状态绘制。
5、在绘制电气原理图时与电路无关的电气元件部件（如接触器的铁心和弹簧等）在控制回路中不画出。
6、在设计电气控制电路时力求电路简单、电气元件少、电气动作准确可靠。
7、在设计电气控制电路时应避免多个电气元件依次动作才能接通另一个电器的电路。
8、必须保证每个线圈的额定电源，严禁将两个线圈串联使用。
电气控制线路的绘图原则及标准
电气控制线路的绘图原则及标准1.图形符号和文字符号为了便于交流与沟通，我国参照国际电工委员会(IEC)颁布的有关文件，制定了电气设备有关国家标准，颁布了GB4728--1984《电气图用图形符号》、GB 5465—1985《电气设备用图形符号、绘制原则》、GB 6988—1986《电气制图》、GB 5094—1985《电气技术中的项目代号》和GB 7159--1987《电气技术中的文字符号制订通则》，规定从1990年1日1日起，电气图中的图形符号和文字符号必须符合最新的国家标准。
（1）图形符号由符号要素、限定符号、一般符号以及常用的非电操作控制的动作符号(如机械控制符号等)根据不同的具体器件情况组合构成。
（2）文字符号基本文字符号、单字母符号和双字母符号表示电气设备、装置和元器件的大类，如K为继电器类元件这一大类；双字母符号由一个表示大类的单字母与另一表示器件某些特性的字母组成，例如表示继电器类元件中的KA为中间继电器。
2. 绘制电气控制线路原理图的原则电气控制线路原理图绘制示意图（1）电路绘制原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。
原路图可水平布置，也可垂直布置。
水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。
垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。
电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。
直流电源则正端在上，负端在下画出。
主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。
控制电路是指控制主电路工作状态的电路。
信号电路是指显示主电路工作状态的电路。
照明电路是指实现机床设备局部照明的电路。
这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要依次垂直画在电路的右侧。
绘制电气原理图时一般要遵循以下基本规则
绘制电气原理图时一般要遵循以下基本规则：(1) 为了区别主电路与控制电路，在绘线路图时主电路(电机、电器及连接线等)，用粗线表示，而控制电路(电器及连接线等)用细线表示。
通常习惯将主电路放在线路图的左边(或上部)，而将控制电路放在右边(或下部)。
(2) 动力电路、控制电路和信号电路应分别绘出：动力电路——电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直电源电路画出。
控制和信号电路——应垂直地绘于两条水平电源线之间，耗能元件（如线圈、电磁铁，信号灯等）应直接连接在接地或下方的水平电源线上，控制触头连接在上方水平线与耗能元件之间。
(3) 在原理图中各个电器并不按照它实际的布置情况绘在线路上，而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。
而作用相同的电器都用一定的数字序号表示。
(5) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在原理图内只能表示一种情况，因此，规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
如对于接触器和电磁式继电器为电磁铁未吸上的位置，对于行程开关、按钮等则为未压合的位置。
(6) 为了查线方便。
在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。
(7) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
(8) 原理图应标出下列数据或说明：1）各电源电路的电压值，极性或频率及相数。
2）某些元器件的特性（如电阻，电容器的参数值等）；3）不常用的电器（如位置传感器，手动触头，电磁阀门或气动阀，定时器等）的操作方法和功能。
电气CAD绘中的绘标准和规范要求
电气CAD绘中的绘标准和规范要求在电气工程中，CAD（计算机辅助设计）软件是一个必不可少的工具，用于绘制电气系统的图纸和设计。
为了确保绘图符合行业标准和规范要求，以下是电气CAD绘制中的标准和规范要求。
一、图纸布局和标准尺寸1. 外框标准：每个电气CAD绘图都应该有一个外框，用于界定图纸的边界和保护关键信息。
外框应包含标题栏、图纸编号、绘图日期、图纸比例、单位和作者等信息。
2. 图纸尺寸：常用的电气CAD绘图纸尺寸有A0、A1、A2、A3和A4，根据具体需求选择合适的尺寸。
3. 图例统一：图例是用于解释图中各种符号和组件的图形表示。
确保图例清晰、准确，并遵循行业标准。
二、符号和线条规范1. 细节符号：细节符号用于表示电气系统中的特定部件和元素。
这包括开关、插座、灯具、电机等。
确保使用正确的符号，并按照标准规定的形状、颜色和尺寸进行绘制。
2. 连线线条：连接电气元素的线条应符合规范要求。
通常使用实线表示电源线、虚线表示控制线和点线表示地线。
确保线条清晰可辨，避免交叉和混乱。
3. 文本说明：图中的文字用于标识符号和提供额外的解释信息。
确保文字清晰可读、字体统一，并避免拥挤和重叠。
三、绘制要求和规范1. 编号系统：为了方便管理和查找，为每个绘图文件和项目分配唯一的编号。
使用一致的编号系统，以确保跟踪和组织图纸。
2. 图层管理：合理使用图层，将不同类型的绘图元素分别放在不同的图层上。
这样可以方便修改、编辑和隐藏不需要显示的图形。
3. 适当使用辅助工具：CAD软件提供了许多辅助工具和功能，如吸附点、网格、对齐和缩放。
合理利用这些工具可以提高绘图的精确度和效率。
4. 标注清晰：对于绘图中的重要元素和尺寸，应进行适当的标注和注释。
确保标注的准确性和清晰可读性。
四、命名和文件管理1. 命名规范：为了方便管理和查找，对绘图文件和相关文档采用规范的命名方式。
可以使用项目名称、文件类型、版本号等信息进行命名。
2. 文件夹结构：建立清晰的文件夹结构，将相关的绘图文件和文档组织在一起。
电气原理图的绘制原则
电气原理图的绘图原则
电气控制系统由电气控制元器件按一定要求连接而成。
为了清晰地表达生产机械电气控制系统的工作原理，便于系统的安装、调整、使用和维修，可以将电气控制系统中各电气元器件用一定的图形符号和文字符号来表示，再将其连接情况用一定的图形表达出来，这种图形就是电气控制系统图。
电气控制系统图一般有电气原理图、电气元器件布置图和电气安装接线图3种。
其中，电气原理图和电气安装接线图是最常见的形式。
电气原理图用图形和文字符号表示电路中各个电气元器件的连接关系和电气工作原理，它并不反映电气元器件的实际大小和安装位置。
现以CW6132型普通车床的电气原理图为例，来说明绘制电气原理图应遵循的一些基本原则。
(1)电气原理图一般分为主电路和辅助电路2个部分。
主电路包括从电源到电动机的电路，其中有刀开关、熔断器、接触器的主触头、热继电器发热元件与电动机等，是大电流通过的部分，用粗线绘制在图的左侧或上方。
辅助电路通过的电流相对较小。
它包括控制电路、照明电路、信号显示电路和保护电路等。
控制电路一般为继电器、接触器的线圈电路，包括各种主令电器、继电器、接触器的触点。
照明、信号指示、检测等电路，辅助电路用细实线绘制在图的右侧或下方。
各电路均应尽可能按动作顺序由上至下、由左至右画出。
(2)电气原理图中所有电气元器件的图形符号和文字符号必须符合国家规定的统一标准。
在电气原理图中，电气元器件采用分离画法，即
同一电器的各个部件可以不画在一起，但必须用同一文字符号标注。
对于同类电器，应在文字符号后加数字序号以示区别(FUl~FU4)。
电气控制线路图的图形文字符号及绘制原则
电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能，便于分析系统的工作原理。
由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
电气控制线路图绘制原则
1.3 典型电器控制系统 1.3.3 X62W卧式升降台铣床控制线路分析
1.3 典型电器控制系统 1.3.3 X62W卧式升降台铣床控制线路分析
1.3 典型电器控制系统 1.3.3 X62W卧式升降台铣床控制线路分析
1.3 典型电器控制系统 1.3.3 X62W卧式升降台铣床控制线路分析
1.3 典型电器控制系统 1.3.3 X62W卧式升降台铣床控制线路分析
电器控制线路的表示方法有：电气原理图、电气接线图、 电器布置图。
电气原理图是根据工作原理而绘制的，具有结构简单、层 次分明、便于研究和分析电路的工作原理等优点。在各种 生产机械的电器控制中，无论在设计部门或生产现场都得 到广泛的应用。电器控制线路常用的图形、文字符号必须 符合最新的国家标准。
电器控制线路根据电路通过的电流大小可分为主电路和控制电路。 主电路包括从电源到电动机的电路，是强电流通过的部分，用粗线 条画在原理图的左边。控制电路是通过弱电流的电路，一般由按钮 、电器元件的线圈、接触器的辅助触点、继电器的触点等组成，用 细线条画在原理图的右边。
牢记安全之责，善谋安全之策，力务安全之实。2020年10月22日星期四6时11分18秒Thursday, October 22, 2020
相信相信得力量。20.10.222020年10月22日星期四6时11分18秒20.10.22
谢谢大家！
踏实肯干，努力奋斗。2020年10月22日下午6时11分20.10.2220.10.22
追求至善凭技术开拓市场，凭管理增创效益，凭服务树立形象。2020年10月22日星期四下午6时11分18秒18:11:1820.10.22
严格把控质量关，让生产更加有保障。2020年10月下午6时11分20.10.2218:11October 22, 2020
绘制电气原理图应遵循的基本规则
绘制电气原理图应遵循的基本规则
电气原理图表示电气掌握线路的工作原理、各电器元件的作用和相互关系，它包括全部电气元件的导电部件和接线端点，但不反映电气元件的实际位置、大小和连线状况。
绘制电气原理图应遵循的主要规章如下：
1）原理图应分成若干图区
简单的图采纳纵横分区，纵向用大写字母编号，横向用数字标号；简洁的图可只作横向分区，图区的编号写在图的下部，并在原理图的上方标明该区电路的用途与作用。
2）电气线路分为主电路和帮助电路。
主电路一般用粗线画在左边；帮助电路一般用细线画在右边。
无论主电路还是掌握电路，各元件一般应按动作挨次从上到下、自左至右依次排列。
3）图中全部电器的状态均为未通电时的状态；二进制规律元件是置“零”时的状态；手柄是置于“零”位、没有受外力作用或生产机械在原始位置时的状态。
4）同一电器的各个部件可不画在一起（如接触器的主触头画在主电路上，而其线圈和帮助触头则画在帮助电路中），但须用同一文字符号标注。
5）原理图中有直接电联系的交叉导线连接点，用实心圆点表示；可拆接或测试点用空心圆点表示。
无直接电联系的交叉点则不画圆点。
6）原理图上应注出必要的技术数据或说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制线路的绘图原则及标准
1.图形符号和文字符号
为了便于交流与沟通，我国参照国际电工委员会(IEC)颁布的有关文件，制定了电气设备有关国家标准，颁布了GB4728--1984《电气图用图形符号》、GB 5465—1985《电气设备用图形符号、绘制原则》、GB 6988—1986《电气制图》、GB 5094—1985《电气技术中的项目代号》和GB 7159--1987《电气技术中的文字符号制订通则》，规定从1990年1日1日起，电气图中的图形符号和文字符号必须符合最新的国家标准。
（1）图形符号
由符号要素、限定符号、一般符号以及常用的非电操作控制的动作符号(如机械控制符号等)根据不同的具体器件情况组合构成。
（2）文字符号
基本文字符号、单字母符号和双字母符号表示电气设备、装置和元器件的大类，如K为继电器类元件这一大类；双字母符号由一个表示大类的单字母与另一表示器件某些特性的字母组成，例如表示继电器类元件中的KA为中间继电器。
2. 绘制电气控制线路原理图的原则
电气控制线路原理图绘制示意图
（1）电路绘制
原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。
原路图可水平布置，也可垂直布置。
水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。
垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。
电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。
直流电源则正端在上，负端在下画出。
主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。
控制电路是指控制主电路工作状态的电路。
信号电路是指显示主电路工作状态的电路。
照明电路是指实现机床设备局部照明的电路。
这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要依次垂直画在电路的右侧。
（2）元器件绘制
①原理图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。
②原理图中，各电器元件不画实际的外形图。
而采用国家规定的统一国标符号画出。
③原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
（3）电器元件布置图
电器元件布置图主要是表明机械设备上所有电气设备和电器元件的实际位置，是电气控制备制造、安装和维修必不可少的技术文件。
（4）接线图
接线图主要用于安装接线、线路检查、线路维修和故障处理。
它表示了设备电控系充各单元和各元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等。
实际应用中通常与电路图和位置图一起使用。
