XRNT高压限流熔断器
供电实验报告
一、实验目的熟悉高低压电器、高低压成套配电装置的结构、功能, 了解其技术特性。
二、实验主要仪器与设备各种高低压电器设备、高低压成套配电装置。
三、实验原理（一）高压熔断器熔断器是常用的一种简单的保护电器。
当通过它的电流超过规定值并经过一定的时间后熔体熔化, 从而切断电流, 对线路及设备进行短路保护或过负荷保护。
1. 户内高压熔断器①RN1和RN2型高压管式熔断器。
RNl 及RN2型熔断器结构如图1-1所示, 主要由熔管、触座、动作指示器、绝缘子、石英砂填料和底座组成。
图1-1 RNl 及RN2型熔断器结构图 短路电流通过时, 并联铜丝熔断产生电弧, 电弧在充满石英砂填料的熔管内燃烧, 灭弧过程中利用了粗弧分细、长弧切短、狭沟灭弧和冷却灭弧等灭弧方法。
②XRNT 、XRNP 型高压限流熔断器。
XRNT 、XRNP 型高压限流熔断器结构如图1-2所示。
（a ）外形图 （b ）剖面图图1-2 高压限流熔断器的结构图（b ）熔管剖面图（a ）外形图熔断器本体主要由瓷质熔管、丝状或片状熔体、高纯度石英砂、瓷芯柱、撞击器等组成。
熔断器依靠石英砂对电弧的吸热和游离气体向石英砂间隙扩散的作用进行灭弧, 同时可利用冶金效应形成串联电弧, 将长弧切短加速灭弧。
熔丝熔断时, 撞击器迅速弹出, 驱动连锁电器（常用负荷开关）的脱扣器而使开关跳闸或并发出熔断信号。
２、户外高压跌开式熔断器如图1-3所示为RW4-10（G）型跌落式熔断器结构。
熔断器熔管外层为酚醛纸管或环氧玻璃布管, 内套纤维质消弧管, 其灭弧原理为: 短路电流使熔体熔断, 形成电弧, 电弧灼烧消弧管内壁, 产气纵吹电弧而熄灭。
如图1-4所示为RW10-10F跌开式熔断器。
在一般跌开式熔断器的上静触头上加装了一个简单的灭弧室, 因而可以带负荷操作, 相当于负荷开关。
图1-3RW4-10(G) 型跌落式熔断器图1-4 RW10-10负荷型跌开式熔断器（二）高压隔离开关高压隔离开关是一种没有灭弧装置的开关电器, 其功能主要是隔离高压电源, 以保证对其他电气设备检修工作的安全。
电工证题库(单选)

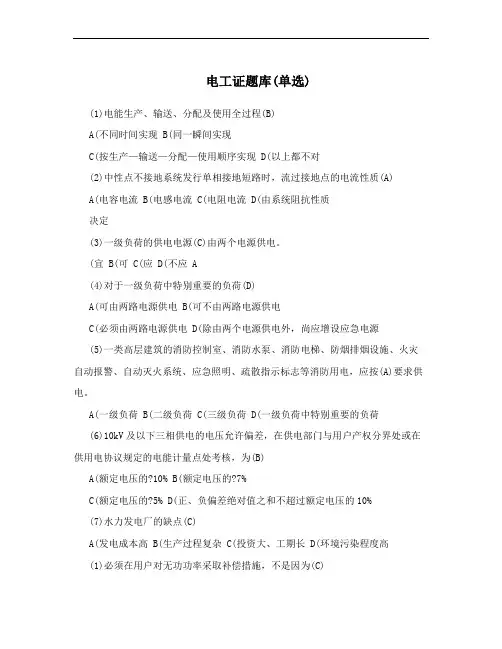

电工证题库(单选)(1)电能生产、输送、分配及使用全过程(B)A(不同时间实现 B(同一瞬间实现C(按生产—输送—分配—使用顺序实现 D(以上都不对(2)中性点不接地系统发行单相接地短路时，流过接地点的电流性质(A)A(电容电流 B(电感电流 C(电阻电流 D(由系统阻抗性质决定(3)一级负荷的供电电源(C)由两个电源供电。
