风光互补路灯系统路灯是我们日常生活中最常见的东西，它给我们夜晚的生活带来光明。现在美观的路灯把城市的夜晚装点得多姿多彩。
但路灯是一个耗电大户，由于路灯的低压输电线路长，不仅路灯耗电，输电线路上的耗电也很大，特别是远离电源点的市郊公路和高速公路更是耗电大户。所以，我国很多市郊公路和高速公路都没安装路灯。实际上，市郊公路和高速公路没有路灯带来了许多安全问题。
目前，在欧洲、日本、美国等发达国家正在普及风光互补路灯系统。本文将从以下几个方面介绍风光互补路灯的情况：
一、风光互补路灯的优点
1．经济效益好
由于路灯必须用埋地电缆供电，所以在离电源点超过三公里的公路，路灯的供电线路的建设成本很高，随着公里的延伸，还需要设升压系统，所以，在远郊的公路，路灯的供电线路成本高，线路上消耗的电能也多。而风光互补路灯不需要输电线路，不消耗电能，有明显的经济效益。
2．可作为普及新能源知识的好教材
目前，非常需要对民众进行环保和新能源知识的普及教育，风光互补路灯能最直接的向从们展示太阳能和风能这种清洁的自然能源的应用前景。
3．造型优美，可作为道路景观
风车在中国传统文化中是带来好运的吉祥物，造型优美的风车沿公路排列，迎风飞舞，将成为道路的风景线。
二、人们对应用风光互补路灯所担心的问题
1．安全性问题
担心风光互补路灯的风车和太阳能电池板会被风吹落到公路上伤及车辆和行人。
实际上，风光互补路灯的风车和太阳能电池板的受风面积远小于公路指示牌和灯杆广告牌，而且，路灯的强度设计也是按抗12级台风的标准设计的，不会出现安全上的问题。
2．亮灯时间不保证
担心风光互补路灯受天气影响，亮灯时间不保证。
风能和太阳能是最常有的自然能源，晴天阳光充足，而阴雨天则风大，夏天阳光照射强度高，而冬天风大，并且，风光互补路灯系统配有足够的储能系统，能保证路灯有充足的电源。
3．造价高
人们普遍认为风光互补路灯造价高。实际上，随着科技进度，节能型照明产品的普及，风机和太阳能产品的技术水平提高且价格降低，风光互补路灯的造价已接近常规路灯造价的平均水平。但由于风光互补路灯不消耗电能，所以，其运行成本远低于常规路灯。
风光互补路灯在远离电源的道路路灯和户外广告牌上应用，其经济效益是明显的。
三、选用风光互补路灯要注意的问题
1．风机的选择
风机是风光互补路灯的标志性产品，风机的选择最关键的是要风机的运行平稳。灯杆是无拉索塔，最担心因风机运行时的振动引起灯罩和太阳能支架的固定件松脱。选择风机的另一个主要因素就是风机的造型要美观，重量要轻，减小塔杆的负荷。
2．供电系统最佳配置的设计
保证路灯的亮灯时间是路灯的重要指标，风光互补路灯作为一个独立供电系统，从路灯灯泡的选择到风机，太阳能电池及储能系统容量的配置都有一个最佳配置设计的问题，需要结合安装路灯地点的自然资源条件来进行系统最佳容量配置的设计。
3．灯杆的强度设计
要根据选定的风机及太阳能电池的容量及安装高度要求，结合当地的自然资源条件进行灯杆强度的设计，确定合理的灯杆尺寸和结构形式。环保和节能是社会可持续发展的保证，风光互补路灯是集环保和节能为一体的产品，随着全球常规能源短缺情况的加剧，风能和太阳能这种清洁可再生的自然能源的利用将会普及，风光互补路灯将代表着未来路灯的发展方向。
希望能从经济效益明显的风光互补路灯做起，增强人们对新能源的认识和理解，为我国全面推广新能源的应用打好基础。
凤光互补系统
风光互补系统介绍
本系统结合两大绿色能源----太阳能和风能，从环保、节能等方面考虑而设计制作的。晴天可利用太阳光照发电，产生电能；阴雨天和夜晚可利用风力发电，产生电能，两种功能的互补将可产生更多的电能，实现风光互补。适合于户用或联户配套使用。
系统配置表：
型号规格名称数量
FD2.5-0.5/9 风力发电机组 1
TPM-160SM 太阳电池组件 3
600W-1000W 多功能控制/ 逆变器 1
12v200Ah 储能型铅酸蓄电池 3
6m 塔管 1
用电器照明、电视、洗衣机、冰箱、 2 相水泵(370W) 注：以上配置只作参考，按当地自然资源及客户实际要求设计系统配置
系统组成：
系统特点：
1、风力发电机其低速发电性能良好，永磁电机的效率可高达96%；
2、太阳能组件采用高转换效率的电池片，接线盒等配套件选用TUV认证，组件通过德国VDE认证；
3、控制/逆变器一体机，具有带感性负载能力强，启动功率大，空载损耗小，效率高，控制可靠，不易损坏等特点，可高效稳定的带动电冰箱、
潜水泵等感性、容性负载；
4、系统匹配合理，利用效率高，经济性好，适合户用或联户使用；
5、整系统结构简单，维护费用低，安装方便；
太阳能/ 风光互补路灯
系统配置：
太阳能路灯SL09-04150 序号部件名称规格型号数量
1 太阳能组件TPM-75M （75W ）
2 块
2 灯杆6-10m ，镀锌，喷塑 1 套
3 灯源、灯罩24v/40w LVD 1 套
4 充电控制器CMP12 1 套
5 电控箱标准 1 个
6 路灯控制器24V /10A 1 个
7 蓄电池12v100Ah 2 个
8 附件 1 套
风光互补路灯FSL09-04030
序号部件名称规格型号数量
1 风力发电机FD2.5-0.5/9 1 台
2 太阳能组件TPM-30M （30W ） 2 块
3 充电控制器CMP12 1 个
4 灯杆6-9m ，镀锌，喷塑 1 套
5 灯罩、灯源24v/ 40w LVD 1 套
6 路灯控制器24V /10A 1 个
7 电控箱标准 1 个
8 蓄电池12v60Ah 2 个
9 附件 1 套
注：1、以上配置只作参考，按当地自然资源及客户实际要求设计系统配置；
2、光源有LED、低压钠灯供客户选择，灯杆可由客户选择或按要求设计。
系统特点：
1、节能、环保，保护生态，它利用自然光源，无需消耗电能，而且取之不尽用之不竭，无污染，无辐射；
2、科技含量高，设置的光控、时控开关装置可根据和人们在各种环境中需要的亮度自动调节，和定时开关；
3、经济效益好，不敷设电缆、不消耗常规能源；
4、造型优美，可作为道路景观
5、采用高光效照明光源设计,具有亮度高、安装简便、工作稳定可靠、、使用寿命长等优点
6、产品使用寿命长，安装成本低，维修方便。
风光互补锂电路灯系统
风光互补锂电路灯系统 风光互补锂电路灯系统结合了第五代环保锂离子蓄电池、全永磁小型风力发电机、太阳能光伏电池板、智能风光互补控制器等创新科技，是最新高科技产 品。 1. 它由风力发电机、太阳能电池、控制器、蓄电池组、光源等部分组成。设备以 太 阳光和风力为能源,太阳能板白天对蓄电池充电,风速达到要求时风力发电机对蓄电池充电，光源夜晚使用。无需外接电源,通过智能化控制器,天黑自动开灯, 定时或天亮自动关灯,工作稳定可靠。 2. 1 （1）使用寿命15年 （2）通过叶片失速和电磁限速相结合的方式对风力发电机进行限速保护。
（3）采用风力机的全部零部件模具化制造的生产工艺，确保部件的高全长率和 产品的一致性。 （4）风力发电机外壳选用高强度铝合金经“精密压铸”工艺制造，重量轻，强度高，不生锈，耐腐蚀和盐酸； （5）风轮经空气动力学专家精心设计，效能极高，先进的高分子符合材料，具 有良好的强度、韧性、，重量轻，不变形。 （6）整机采用防锈处理，所有电机外部紧固件均为不锈钢制品。在多雨及盐酸 地区的使用寿命大为改观； （7）结构简单，无须专业知识，只需普通工具，进行简单操作，即可完成安装 调试工作； 2 (1)使用寿命20年； (2)太阳能电池组件采用高透光率低铁钢化玻璃，背面采用白色TPT或PET衬 底； (3)太阳能电池片：采用优质进口单/多晶硅电池片，电池的减反射膜为增强等离 子化学气相沉积的氧化硅膜、深蓝色； (4)多晶硅电池片的平均转换效率达14.5%以上，单晶硅电池片的平均转化效 率达16%以上； (5)组件边框：由阳极氧化优质铝合金边框制成，表面氧化铝膜的厚度为25微
风光互补LED路灯控制器的设计
^ 风光互补LED路灯控制器的设计 摘要 本文主要首先介绍了产生新能源的必要性及风能和太阳能快速发展的背景。其次介绍了什么是风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势。然后介绍了什么是风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理及风光互补路灯控制器的结构图和电路原理图。 关键词：控制器，工作原理，路灯，风能，太阳能
目录 1、绪论 (1) 2、风光互补的概述 (1) 、风光互补的技术原理 (2) 、风光互补的技术构成 (2) 、风光互补的技术优势 (2) 、风光互补的典型案例 (3) 3、风光互补系统 (3) 、风光互补系统的组成 (3) 、风光互补路灯的优势 (3) 4、风光互补控制器 (5) 、风光互补控制器的概述 (5) 、风光互补控制器的特点及功能 (5) 、风光互补路灯控制器的结构图 (6) 、风光互补控制器的原理图 (7) 、风光互补控制器的工作原理 (7) 总结 (11) 致谢 (12) 参考文献 (13)
1、绪论 随着世界人口的持续增长和经济的不断发展，对于能源的需求日益增加，目前的能源消费结构中，煤炭、石油和天然气等化石燃料虽然仍占有很重要的地位，但是化石燃料的燃烧造成环境污染，致使全球气候变暖、冰山融化、海平面上升等自然灾害频繁发生和能源危机日益临近，新能源已经成为今后世界上的主要能源之一。其中，风能、太阳能等洁净能源备受关注。 太阳能、风能作为未来的能源是一种非常理想的清洁能源。近年来由于人们对能源、环境问题的日益关注，太阳能、风能的应用与普及越来越受到人们的重视。若能合理地利用太阳能、风能将会为人类提供充足的能源。对太阳能、风能技术而言，照明应用并非是其最主要的应用领域，也不是最能体现应用优势的领域，但就其作为能源的表现形式来说，太阳能、风能在照明领域的互补应用最直观。而在当前技术水平下，太阳能、风能技术作为能源的高成本、低效率是不容回避的问题，特别是在单体照明应用中，如不与LED技术相结合，按照常规设计太阳能、风能照明系统，往往要面对系统变换效率低及经济效益不佳等问题。LED因具有低能耗、直流工作等优势，成为配合风光互补路灯照明光源的理想产品。就目前技术和政策而言，在我国最有希望快速普及应用太阳能、风能发电技术的领域，应是风光互补LED路灯照明工程。LED是一种可将电能转变为光能的半导体发光器件，属于固态光源。在通用照明领域，LED照明灯具有体积小、重量轻、方向性好、节能、寿命长、容易控制、耐受各种恶劣环境条件等优点，是典型的绿色照明光源。尤其随着大功率白光LED的研发成功，使它在照明领域应用更加广泛。LED 作为新型固态绿色光源与风光互补发电技术结合应用于路灯领域，是可再生能源与高新固态绿色光源的结合，与其他电能变换技术和照明技术相比更加符合产业政策及推广应用的市场。 2、风光互补的概述 风光互补，是一套发电应用系统，该系统是利用太阳能电池方阵、风力发电机（将交流电转化为直流电）将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。是风力发电机和太阳电池方阵两种发电设备共同发电。其中，风光互补发电站是针对通信基站、微波站、边防哨所、边远牧区、无电户地区及海岛，在远离大电网，处于无电状态、人烟稀少，用电负荷低且交通不便的情况下，利用本地区充裕的风能、太阳能建设的一种经济
偏远农村风光互补路灯控制系统设计

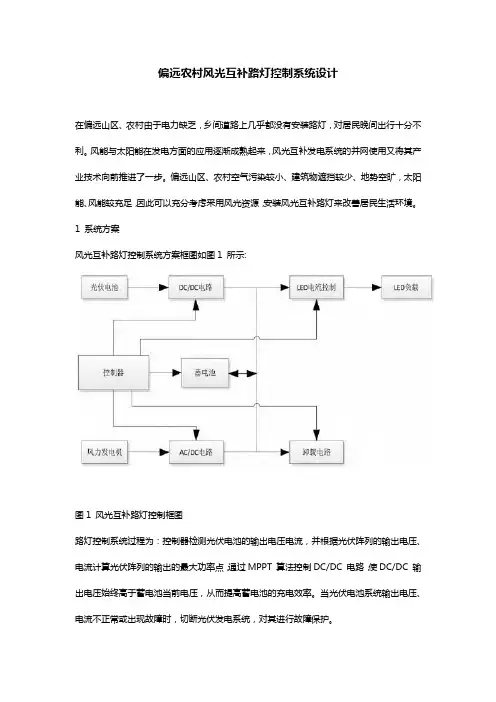

偏远农村风光互补路灯控制系统设计 在偏远山区、农村由于电力缺乏，乡间道路上几乎都没有安装路灯，对居民晚间出行十分不利。风能与太阳能在发电方面的应用逐渐成熟起来，风光互补发电系统的并网使用又将其产业技术向前推进了一步。偏远山区、农村空气污染较小、建筑物遮挡较少、地势空旷，太阳能、风能较充足，因此可以充分考虑采用风光资源，安装风光互补路灯来改善居民生活环境。 1 系统方案 风光互补路灯控制系统方案框图如图1 所示: 图1 风光互补路灯控制框图 路灯控制系统过程为：控制器检测光伏电池的输出电压电流，并根据光伏阵列的输出电压、电流计算光伏阵列的输出的最大功率点，通过MPPT 算法控制DC/DC 电路，使DC/DC 输出电压始终高于蓄电池当前电压，从而提高蓄电池的充电效率。当光伏电池系统输出电压、电流不正常或出现故障时，切断光伏发电系统，对其进行故障保护。
控制器根据检测风速大小，启动风机发电系统，风机输出的三相交流电压经过不可控整流、滤波输出。控制器检测该输出电压、电流值，根据蓄电池的电压状况，为蓄电池提供合适的充电电压，当蓄电池已充满，而风机交流输出电压过高时，控制器启动卸载电路，对风机进行保护。当出现强风，超出风机风速要求时，风机自动刹车，控制器切断风机发电系统，直至风速正常。 控制器对蓄电池进行管理，通过巡测蓄电池的电压、电流、温度状况，控制蓄电池充放电，并对蓄电池进行过充、过放保护等。 2 系统控制电路 风光互补路灯控制系统电路主要分为光伏发电、风力电机发电、蓄电池管理、LED 电流控制四部分，各部分的电路及控制方法如下： 2.1 光伏发电DC/DC 变换电路 光伏发电存在的问题是光伏电池的输出特性受外界环境影响较大，电池表面温度和日照强度的变化都可以导致输出特性发生较大的变化。光伏电池在一个既定的温度和光照强度下会在一个特定的工作点达到最大输出功率，这个工作点称最大功率点（Maximum Power Point）。但是因为太阳能电池的输出特性是复杂的非线性形式,因此难以确定其数学模型,也无法用解析法求得最大功率。为了使电池充电过程始终工作在最大功率点，最大功率点跟踪（Maximum Power Point Tracking 简称MPPT)技术应运而生。即在光伏电池和蓄电池之间加入最大功率跟踪环节，它既可以跟踪光伏阵列的最大输出功率，又可以输出稳定的电压对蓄电池进行充电，其目的是使太阳能电池板在环境发生变化时仍然能迅速调整它的工作点保持在最大功率点。具有最大功率跟踪功能的系统设计主电路如图2 所示：
