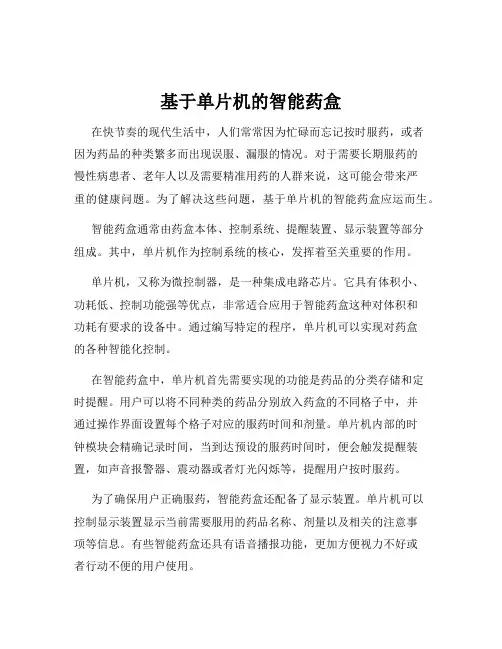

近几年，随着单片机技术的快速发展，以单片机为核
心的大规模集成电路在各种产品中得到了极其广泛的应用。
而以单片机为核心的数字电路正是由于具有功能丰富，体 积小，功耗低等优势，符合电子药盒这一产品的特点，具 有极大的市场潜力和开发价值。
•
如今电子药盒在选择机型的过程中综合考虑单片机性
能体积和产品耐用性等因素，正向微型化，智能化的方向
•
（1）显示
•
采用LCD1602显示实时时间、用药量、 调设信息显示等。
•
（2） 定时时间与用药量的设定
•
系统须实现每天三次时间的定时，每次用药时须对四种药做出
用量的提醒，通过5个按键完成，1个功能键，1个调节键，3次定时对
应的3个定时按键。
•
实时时间调节实时时间通过另外2个按键进行调节，其中之一
为功能键，另一个为调节键。
基于单片机的智能药盒的 课程设计
