蔬菜大棚喷灌系统设计方案图纸

天镇同煤宏丰现代农业园区

日光温室大棚后期设施配置

规

划

方

案

日光温室大棚后期设施配置规划方案

一、概况：

本方案为天镇县同煤宏丰现代农业园区日光温室大棚后期水电、喷灌及蔬菜爬架钢线敷设规划施工项目。大棚数量2个，大棚长90m，宽8m。经过现场勘查和与园区其他单位的配置情况了解，园区提供引入大棚的水源及大棚所需的220V/380V电源，通过了解园区水源质量较好，可直接引入灌溉系统；水源主管道已敷设至大棚内，离灌溉目的地距离较近。便于支管、毛管施工安装。电源只考虑照明部分，不考虑夜间光合作用照明。喷灌增压水泵预留电源与水泵接口，可根据园区供水压力增减。蔬菜爬架钢线延大棚纵向敷设。

二、总体规划思路及内容：

1、本方案的总体规划思路是：低造价、长寿命、操作便利、节省人力。

2、规划内容：

1）喷灌系统：主管、支管、毛管的敷设安装，做到喷灌喷洒流畅、流量均匀、抗堵性能好。

2）照明：沿大棚顶部敷照明线路，安装防水防潮节能灯具，满足照明需要。

3）蔬菜爬架：采用SUS304软钢线沿纵向布置，达到多功能使用。

三、具体方案

1、方案依据

本方案符合以下标准：

GBJ85-85 《喷灌工程技术规范》

SL103-95 《微灌工程技术规范》

TJ24-79 《农田灌溉水质标准》

JGJ-2005 《施工现场临时用电安全技术规范》

2、方案内容：

2.1喷灌部分：

2.1.1技术参数及要求

喷灌系统采用倒挂式、多孔式，2种喷灌方案，可供选择。

2.1.2倒挂式喷灌方案（一）：

灌水强度

3.00mm/h≤喷灌强度[ρ]≤5.0mm/h

喷头组合均匀系数：Cu≥90%

2.1.2.2喷头的选择

选用倒挂式摇臂式喷头，性能参数如下：

2.1.2.3过滤器

因浇灌水源为水质较好，拟采用一级过滤方式，首部采用碟式（100目滤网）过滤器。

2.1.2.4干、支管、毛管

干管采用PE40管，支管（毛管）采用PE20、喷灌头。

2.1.2.5灌溉水利用系数

η=90%

系统配置

1）系统组成

该喷灌系统由水源供水部分（由园区提供）、首部（含控制部分）、输水管网、灌水器等组成；

2）供水部分及首部包括电缆、控制箱、管道泵、压力表、过滤器、球阀等；

3）输水管网包括主、干、支各级管道、管件、阀门等；

4）灌水器包括喷头、止滴器及其它连接件。

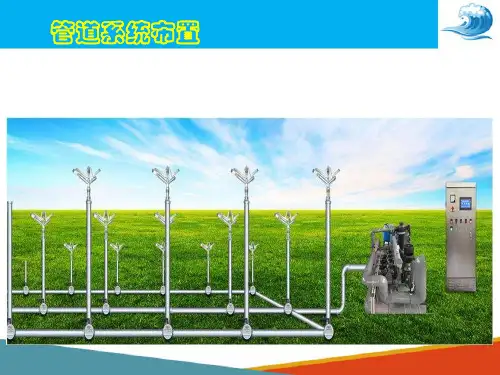

系统布置

1）灌溉管网及终端布置：大棚喷灌按2个大棚配置。

2）每个大棚沿屋脊布置1条Ф32PE毛管，PE管上间隔3m均匀安装喷头。

3）每个大棚均设置控制球阀。

4）管网采用三级管道方式，一级为引入灌溉园区的主管，二级为进入大棚的干管，三级为地表PE毛管；其中一、二级主管埋入地面以下≥400mm，三级毛管按各分区位置，布置于种植区上部。详细做法见图1。

5）控制

通过各区的PE球阀可进行手动控制。（《喷灌预算表》见附页1）

特点：系统自动化程度高、节省人力、流量均匀、抗堵性能好、可实现定区域灌溉。

1）本方案选用多孔式微喷带，直径为N35的可折压黑色薄壁塑料软管，壁厚0.25-0.3mm。

2）喷水带喷水孔选型：微喷带喷孔选用5排纵向孔的水带。喷水带出口顶上一排，左右两排，纵向孔间距100毫米--300毫米，横向孔间距为10毫米，孔径为0．8毫米。

3）多孔式微喷带工作压力：0.03-0.06MPa。?

2．管路敷设：

1）支管敷设：支管选用N35微喷配套管沿大棚一侧地垄外地面明敷。

2）毛管：选用N35的5孔微喷带，沿地垄横向明敷布置，布置间距：3．0m。

3）配套数量：微喷带配套数量为10组，每组10根微喷管，长度7.5m，出水量不足时，可交替使用。

4）过滤器：考虑到灌溉水源洁净问题，设置60目左右的丝网进行过滤。

5）分水装置：考虑到大棚喷灌区域的限制，每组区域内加设分水阀门，每只毛管加设控水阀门。详细做法见图2

特点：多孔式微喷带工作压力低，喷洒水对作物冲击力小，喷洒水沿管道铺设方向喷洒成细雨状，保证了灌溉水均匀分布，提高水利用率。?

2.3 电气照明部分：

电气部分只考虑大棚照明，不考虑光合作用的照明。

2.4 蔬菜爬架安装：

φ0.3mm钢线，沿大棚纵向敷设，高度2.0m，间距1.0m。

详细做法见图4

四、方案预算：

1、预算表--- 大棚喷灌系统（方案一）

说明:

1、按2个90m*8m=720㎡的大棚,共计1440m2计算.

2、以上预算价为全费用综合计价，包括材料费、材料损耗、工具费、运输保险费、安装调试费等为完成本工程所需全部费用。

2、预算表--- 大棚喷灌系统（方案二）

说明:

1、按2个90m*8m=720㎡的大棚,共计1440m2计算.

2、以上预算价为全费用综合计价，包括材料费、材料损耗、工具费、运输保险费、安装调试费等为完成本工程所需全部费用。

3、预算表--- 大棚照明

4、预算表--- 大棚蔬菜爬架

说明:

1、按2个90m*8m=720㎡的大棚,共计1440m2计算.

2、以上预算价为全费用综合计价，包括材料费、材料损耗、工具费、运输保险费、安装调试费等为完成本工程所需全部费用。

四、计划申请费用：

五、图纸：
