屋面瓦施工工艺PPT幻灯片30页PPT
混凝土瓦屋面施工工艺及节点做法详图课件
关键节点
确保找平层平整，防水层无渗 漏，瓦片铺贴牢固，排水顺畅
。
实例二：大型商业建筑的混凝土瓦屋面施工
适用范围
适用于高度较高、面积较大的 商业建筑。
施工流程
基层处理 → 钢构支撑安装 → 找平层施工 → 防水层施工 → 瓦片铺贴 → 节点处理。
材料选择
选用强度高、耐久性好的混凝 土瓦，以满足大荷载要求。
混凝土瓦屋面施工工艺及节点 做法详图课件
目录
CONTENTS
• 混凝土瓦屋面施工工艺概述 • 混凝土瓦屋面节点做法详图 • 混凝土瓦屋面施工质量控制 • 混凝土瓦屋面的优点与注意事项 • 混凝土瓦屋面施工实例分析
01
CHAPTER
混凝土瓦屋面施工工艺概述
混凝土瓦屋面施工工艺概述 施工工艺流程
• 施工前准备：在开始施工前，需要进行现场勘查、清理和平整 工作，确保施工环境符合要求。- 安装固定件：根据设计图纸 ，确定固定件的安装位置，并使用膨胀螺栓等工具进行固定件 的安装。- 铺设保温材料：在固定件上铺设保温材料，如挤塑 板或岩棉板，以起到保温隔热的作用。- 安装挂瓦条：根据设 计图纸，确定挂瓦条的安装位置，并使用钢钉等工具进行固定 。- 铺设混凝土瓦：将混凝土瓦铺设在挂瓦条上，确保瓦片平 整、密实，无缝隙。- 收尾工作：对施工完成的屋面进行检查 ，对不符合要求的地方进行修整，确保质量符合要求。
片清洁。
注意防水处理
在施工前应做好防水处 理，确保屋面不渗水、
不漏水。
注意承载能力
在施工和日常使用中应 避免超过瓦片的承载能
力，以免造成损坏。
注意安装质量
在安装过程中应保证瓦 片平整、紧密，避免出
现缝隙或松动现象。
瓦屋面施工工艺共41页
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
瓦屋面施工ቤተ መጻሕፍቲ ባይዱ艺
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
Thank you
混凝土瓦屋面施工工艺及节点做法详图课件
裂缝
现象
在施工和使用过程中，混凝土表面有 时出现裂缝。
原因分析
施工时，水泥用量偏大，水灰比过大 ，含砂率不适当，骨料种类不佳。施 工时环境温度过高或过低，风速过大 等。
预防措施
根据混凝土强度等级和质量检验以及 混凝土和易性的要求确定配合比。严 格控制水和水泥用量，选择级配良好 的石子，减小孔隙率和砂率以减少收 缩量。施工时严格按施工规范进行操 作，浇筑前对模板浇水湿润。模板拆 除后避免急剧干燥。养护时要注意采 取保温措施。
。
混凝土浇筑
根据设计要求选择合适的混凝土材料 ，并检查其质量和数量是否符合要求 。
使用泵车或人工将混凝土浇筑到模板 内，确保混凝土密实、平整。
将混凝土运至施工现场，并检查其坍 落度和扩展度是否符合要求。
在浇筑过程中，应随时观察模板和支 撑情况，防止移位或变形。
混凝土养护
在浇筑完成后，应在12小时内对 混凝土进行养护，防止水分蒸发
进行钢筋加工，根据设计要求 切割、弯曲、绑扎钢筋，确保 其形状和尺寸符合要求。
钢筋绑扎应牢固、稳定，不得 有松动或位移现象。
模板支设
根据设计要求选择合适的模板材 料，并检查其质量和数量是否符
合要求。
根据标记和记录，将模板放置在 正确位置，确保模板与基础紧密
贴合。
用支撑和固定装置将模板固定在 正确位置，防止模板移位或变形
硬山墙节点通常采用水泥砂浆抹灰或挂瓦条固定瓦片，同 时为了防止渗水，还需在硬山墙处加装防水卷材或防水涂 料。
半硬山墙节点做法
半硬山墙节点通常采用木条、竹条等材料作为支架，然后 覆盖防水层和瓦片，同时为了防止渗水，还需在半硬山墙 处加装防水卷材或防水涂料。
泛水节点
泛水概述
瓦屋面施工工艺PPT课件
第27页/共39页
8、屋面瓦安装
基层处理 局部防水 保温层施工 沟瓦施工 波瓦施工 节点防水 挂瓦条安装 屋面瓦施工 脊瓦施工 避雷带安装
阴脊波形瓦应铺设平顺，波瓦 与水泥瓦搭接应不小于100mm； 阴脊水泥挂瓦切缝顺直
第31页/共39页
2、屋脊构 造
1.屋脊处使用自粘卷材作波形沥青防水板的连接处理，每边宽度不小于 250mm。
第32页/共39页
3、斜天沟构 造
波形沥青防水板
屋面瓦
用聚合物砂浆卧放阴角瓦 专用混凝土结构钉
附加防水层
1.天沟处应附设附加防水卷材。 2.波形沥青防水板置于屋面瓦阴沟瓦上方。
第33页/共39页
第28页/共39页
8、屋面瓦安装 安装屋面瓦主瓦，安装方向为从下往上安装
基层处理
局部防水
保温层施工
沟瓦施工
波瓦施工 节点防水
脊瓦安装，斜屋脊安装方向为从下往上安装
挂瓦条安装
屋面瓦施工
脊瓦施工 避雷带安装
第29页/共39页
9、避雷带安装
基层处理
局部防水
保温层施工
沟瓦施工
波瓦施工
节点防水
挂瓦条安装 屋面瓦施工
聚氨酯防水涂料
1.5mm 厚自粘 式单面 覆膜橡 胶 （SBS） 沥青防 水卷材
第8页/共39页
3、XPS挤塑聚苯板（厚度、燃烧性能根据设计要求选用 ）
第9页/共39页
4、屋面瓦
普通水泥平瓦420*332
锐脊（脊瓦）长度420，展 开宽度300，角度135度
屋面瓦屋面施工工艺

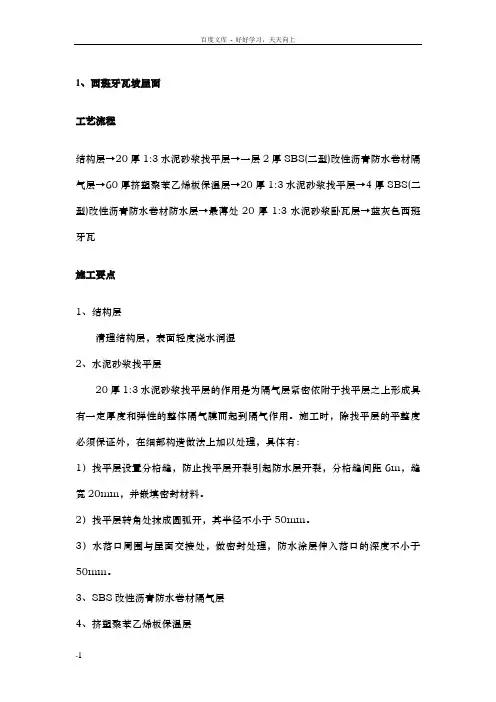

1、西班牙瓦坡屋面工艺流程结构层→20厚1:3水泥砂浆找平层→一层2厚SBS(二型)改性沥青防水卷材隔气层→60厚挤塑聚苯乙烯板保温层→20厚1:3水泥砂浆找平层→4厚SBS(二型)改性沥青防水卷材防水层→最薄处20厚1:3水泥砂浆卧瓦层→蓝灰色西班牙瓦施工要点1、结构层清理结构层，表面轻度浇水润湿2、水泥砂浆找平层20厚1:3水泥砂浆找平层的作用是为隔气层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜而起到隔气作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体有：1）找平层设置分格缝，防止找平层开裂引起防水层开裂，分格缝间距6m，缝宽20mm，并嵌填密封材料。
2）找平层转角处抹成圆弧开，其半径不小于50mm。
3）水落口周围与屋面交接处，做密封处理，防水涂层伸入落口的深度不小于50mm。
3、SBS改性沥青防水卷材隔气层4、挤塑聚苯乙烯板保温层60厚块保温层，要铺设均匀，连接紧密。
5、水泥砂浆找平层20厚1:3水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。
施工时，除找平层的平整度必须保证外，在细部构造做法上加以处理，具体见隔同层下的找平层。
6、SBS改性沥青防水卷材防水层具体见上人屋面防水层处理方法7、最薄处20厚1:3水泥砂浆卧瓦层根据设计要求，保证卧瓦层厚度≥20，且内配钢筋网Φ6@500×5008、西班牙瓦铺贴（一）施工前的准备工作1.山墙上的人字板高度，应与挂瓦条的背面一般高。
2.在铺设屋面瓦之前，须沿排水沟（斜沟）装置好水槽及其它通道。
3.清除一切障碍，如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。
4.灌好钢筋水泥檐口翼，并修抹整齐。
（二）挂瓦条安装1.先在顺水条顶端两侧各安装一根挂瓦条，使挂瓦条顶端间距为4cm。
挂瓦条规格不小于25×25mm，在开放式及木板铺设屋面上要有油毡衬垫，且至少伸过屋脊顶处150mm。
屋面瓦施工工艺PPT幻灯片
WHAT23 ?
07 阳脊处斜盾放置后，砂浆干固 用同瓦色系的涂料抹刷
WHAT24 ?
08 顶部使用砂浆塞实，干固后用 真石漆喷涂 WHAT25 ?
09 WHAT26 ?
10
1、2人顺水条切割打孔1.5天两个单元（3工日） 2、2人一天钉两个单元顺水条（2工日） 3、2人焊接两个单元挂瓦条1.5天（3工日） 4、5人挂瓦7天两个单元（35工日）
11
1 从屋檐自下而上，最下面一排卧砂浆，保证整排 及后面排瓦的平整
2 使用双股18号铜丝与挂瓦条绑扎牢固
12
3
砂眼、裂缝、掉角，缺边等不符合质
量要求规定的不宜使用，但半边瓦和
掉角、缺边的可用于阴阳脊处
4 铺成整齐的行列，彼此紧密搭接，并应 瓦脚挂牢，瓦头排齐，檐口应成一直线 ，以确保屋面平整，立面效果美观
WHAT27 ?
THANK YOU
2017
28
屋面瓦施工流程及注意事项
1
屋面瓦施工
01 基层处理
屋面挂瓦 04
02
顺水条挂瓦条
阳脊瓦安装 05
03 阴脊瓦安装
注意事项 06
2
1
基层处理
持钉层平整，上下坡度一 致，关系瓦面整体效果的 规整，顺滑
3
1、持钉层厚度满足图纸要求 4，否则会整体抬
WHAT18 ?
02
根据图纸和相应技术规范，坡 屋面坡度30°，伸出檐线 50mm,挂瓦条安装时确定尺 寸
WHAT19 ?
03 下部檐口铺设砂浆保证平整， 不会影响真石漆喷涂的效果 WHAT20 ?
04 小斜面用砂浆封堵密实，防止 虫鸟筑窝 WHAT21 ?
05 WHAT22 ?
瓦屋面工程施工工艺
一、集团“两防”文件要求：（1）屋面瓦必须按设计要求座浆铺设、铜丝绑扎固定。
（2）坡顶、坡边，必须瓦峰靠主墙，且周边设置45°防水砂浆翻边，上部靠主墙应打密封胶处理；（3）坡脚泛水处严禁瓦片伸至主墙根部，确保泛水宽度大于300mm；（4）按设计要求安装排气管，严禁出屋面排气孔、避雷针等在瓦沟内设置；（5）为防止檐口出现直裂缝，铺设瓦片时预设加强网片（外露尺寸至檐口底部），最后一次性收头完毕。
二、腾越公司瓦屋面工程施工重点：1、找平层施工前必须做灰饼，确保大面平整、顺坡一致；铺设必须稳固，当平瓦坡度大于50%时必须有加固措施，特别是檐口处两排瓦必须稳固；2、阳脊、瓦沟、檐口、屋脊应拉通线，确保顺直平整，防水砂浆沟质量应表面平整、密实、光洁，大小屋面瓦片均匀顺直，坡度一致，无污染，无破损；无色差；3、低屋面与主墙交接部位，靠主墙根部要用防水砂浆做坡度不小于45度的上翻压顶，上翻压顶与主墙交接处施打弹性密封处理；4、檐口及檐沟处瓦片外挑长度不得大于70mm（应为50mm~70mm）；5、必须做坡脚泛水处理：采用防水砂浆靠主墙做圆弧上翻处理；泛水宽度完成面不应小于200mm（严禁瓦顶靠边主墙铺贴，充分考虑保温层厚度）；泛水找坡尽可能放大，确保排水及时、通畅；6、挂瓦应平整，搭接应紧密，行列横平竖直，不得有偏斜、弯曲、高低不平、翘曲、松动等现象；7、屋脊应成直线，接口均应用麻刀灰浆填实、抹平，封固严密；8、檐口瓦局部起伏每5m长度内不得大于10mm,全长不大于30mm；9、檐口挑出瓦头的长度偏差不得超过10mm。
三、标准施工工艺：施工顺序：基层处理→弹线、找平→安装钢筋网→挂西班牙瓦1、基层处理：对坡屋面进行清洁，干燥，对孔洞及明显不平整的位置进行局部修补。
2、弹线：按照施工图，用墨线弹出横向铺瓦的间距，起始位置为从檐口开始，原则上控制最底一块瓦挑出屋檐5~7cm，然后从底部向上弹线，弹线位置比挂瓦孔高约4~6cm，尽量在有效尺寸容许差内调整到不切瓦为原则。
瓦屋面构造.ppt课件
精选编辑ppt
17
表7-3 瓦屋面排水坡度（%）
材料种类 平瓦 油毡瓦 金属板材
屋面坡度 ≥20 ≥20 ≥10
精选编辑ppt
18
（一）平瓦屋面
1.基本构造 （1）平瓦可铺设在钢筋混凝土或木基层上，坡度大于50％ 应固定加强。 （2）在基层上面先铺设一层卷材，卷材的搭接宽度、顺水 条压钉卷材的间距、挂瓦条的距离等均要符合规范要求。 （3）在基层上设置泥背的方法铺设平瓦。
（一）檩条：
檩条搁置在屋架上弦或横墙上，承受上部屋面传下来的 荷载。檩条有钢檩条、木檩条和钢筋混凝土檩条。
木檩条跨度一般不大于4m，断面多为圆形、矩形。木 檩条需做防腐处理。
钢筋混凝土檩条的跨度不大于6m，断面形式有矩形、 T形、L形。
钢檩条多采用型钢，如角钢、C型钢等，用于轻型钢 屋架上。
精选编辑ppt
（二）屋架承重
将屋架搁置在墙或柱上，屋面上的荷载传至檩条及椽子，檩条及椽子 搁置在屋架上。屋架有木屋架、钢屋架、混凝土屋架等类型，上设水平和垂 直支撑。如图7-33 。
（三）梁架承重
屋面荷载传至檩条，檩条置于由立柱和梁形成的梁架上而形成的屋顶 结构形式。如图 7-34 。
精选编辑ppt
2
（a）山墙支檩屋顶
➢冷摊瓦方案是将平瓦挂在由檩条、椽条、挂瓦条组成 的基层上的做法。
精选编辑ppt
52
第六节 瓦屋面构造
2.有檩体系
（1）檩条
檩条支承在屋架上弦或山墙上，用于承担上部屋面板 传来的荷载，并将这些荷载传给屋架或山墙。常见檩条 类型如图7-41所示。
（2）屋面板
屋面板也叫“望板”，一般采用15mm～20mm厚的 木板。可直接钉在檩条上，如图7-40（a）所示；有时 也需钉在椽子上，如图7-40（b）所示。屋面板的接头 应钉在檩条或椽子上，并应错开布置，不得集中在一根 上
