第1章从零开始-AutoCAD2012入门
本节将着重介绍关于AutoCAD 2012的系统 要求安装与启动。
本节内容
1.2.1 AutoCAD 2012 对系统的要求 1.2.2 安装AutoCAD 2012 1.2.3 启动与退出AutoCAD 2012
1.2.1 AutoCAD 2012 对系统的要求
1.2.2 安装AutoCAD 2012
➊ 将AutoCAD 2012安装光盘放入光驱中，系统会自动弹 出【Initializing】（安装初始化）进度窗口。如果没有自动 弹出，双击【我的电脑】窗口中的光驱图标即可，或者双 击安装光盘内的SETUP.EXE文件。
1.2.2 安装AutoCAD 2012
➋ 安装初始化完成后，系统会弹出安装向导主界面。单击 右栏的【Install on this computer】（在此计算机上安装） 按钮。
1.2.2 安装AutoCAD 2012
➌ 【Country or Region】（国家或地区）选择“China”， 【Autodesk许可及服务协议】选择【I Accept】（我接 受），然后单击【Next】（下一步） 。
1.2.2 安装AutoCAD 2012
➍ 进入产品信息界面，在【License Type】（许可类型）下选择 【Stand-Aline】（单机），在【Product Information】（产品信 息）下选择【I have my product information】（我有我的产品信 息），然后输入【Serial number】（序列号）以及【Product Key】 （产品密钥） ，单击【Next】（下一步） 。
1.1.2 AutoCAD2012 的新增功能
1. 关联阵列 2. 命令行自动完成
1.1.3 如何学习 AutoCAD
本节内容
1.2.1 AutoCAD 2012 对系统的要求 1.2.2 安装AutoCAD 2012 1.2.3 启动与退出AutoCAD 2012
1.2.1 AutoCAD 2012 对系统的要求
1.2.2 安装AutoCAD 2012
➊ 将AutoCAD 2012安装光盘放入光驱中，系统会自动弹 出【Initializing】（安装初始化）进度窗口。如果没有自动 弹出，双击【我的电脑】窗口中的光驱图标即可，或者双 击安装光盘内的SETUP.EXE文件。
1.2.2 安装AutoCAD 2012
➋ 安装初始化完成后，系统会弹出安装向导主界面。单击 右栏的【Install on this computer】（在此计算机上安装） 按钮。
1.2.2 安装AutoCAD 2012
➌ 【Country or Region】（国家或地区）选择“China”， 【Autodesk许可及服务协议】选择【I Accept】（我接 受），然后单击【Next】（下一步） 。
1.2.2 安装AutoCAD 2012
➍ 进入产品信息界面，在【License Type】（许可类型）下选择 【Stand-Aline】（单机），在【Product Information】（产品信 息）下选择【I have my product information】（我有我的产品信 息），然后输入【Serial number】（序列号）以及【Product Key】 （产品密钥） ，单击【Next】（下一步） 。
1.1.2 AutoCAD2012 的新增功能
1. 关联阵列 2. 命令行自动完成
1.1.3 如何学习 AutoCAD
AutoCAD 2012 基础讲解9-10
联（可选）。
（二）图案
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
（三）特性
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
填充图案的颜色 填充图案的背景颜色 填充图案的比例
，尤其是同一张图用两种以上不同比例出图时可以方便地 修改。
9.2 “图案填充”选项卡
1、类型 （1）预定义：指定一个系统预定义的 图案 （2）用户定义：使用当前线型创建直线填充图案， 可控制直线的角度和间距。 （3）自定义：指定自定义 图案文件中的一个图 案，这个自定义 图案文件应已添加到
AutoCAD 的支持文件搜索路径。
未连接端点处，以标识图案填充边界中的间隙。这些 圆是临时的，可通过 REDRAW 或 REGEN 来删除。
2、选择：选择需要填充的对象，对象可以不封闭。
3、删除：从边界定义中删除之前添加的任何对象。
4、添加：向边界定义中添加对象。
5、重新创建边界：围绕选定的图案填充或填充对
象创建多段线或面域，并使其与图案填充对象相关
9.3 创建填充图案
在图案文件（* . Pat）中，按照填充图案定义格
式可以定义满足需要的新填充图案。 一、图案文件
一种文本文件，系统有两个图案库文件： Acad2012 / Support / acad . pat （英制） Acad2012/ Support / acadiso.pat（公制） 图案库文件可定义多个图案，而用户自定义
Y增 量
X增
量
角度
起点
7、填充图案文件的最后一行必须是空行 8、填充图案定义可以放在系统默认图案库文件和 自定义图案文件中，但只能将一个填充图案的 定义放在自己建立的图案文件中，并且文件名 和图案名必须保持一致。 9、图案文件必须放在支持路径下
（二）图案
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
（三）特性
显示选择的 ANSI、ISO 和其他行业标准填充图案。
选择“实体”可创建实体填充。 也可以选择用户自定义图案。
填充图案的颜色 填充图案的背景颜色 填充图案的比例
，尤其是同一张图用两种以上不同比例出图时可以方便地 修改。
9.2 “图案填充”选项卡
1、类型 （1）预定义：指定一个系统预定义的 图案 （2）用户定义：使用当前线型创建直线填充图案， 可控制直线的角度和间距。 （3）自定义：指定自定义 图案文件中的一个图 案，这个自定义 图案文件应已添加到
AutoCAD 的支持文件搜索路径。
未连接端点处，以标识图案填充边界中的间隙。这些 圆是临时的，可通过 REDRAW 或 REGEN 来删除。
2、选择：选择需要填充的对象，对象可以不封闭。
3、删除：从边界定义中删除之前添加的任何对象。
4、添加：向边界定义中添加对象。
5、重新创建边界：围绕选定的图案填充或填充对
象创建多段线或面域，并使其与图案填充对象相关
9.3 创建填充图案
在图案文件（* . Pat）中，按照填充图案定义格
式可以定义满足需要的新填充图案。 一、图案文件
一种文本文件，系统有两个图案库文件： Acad2012 / Support / acad . pat （英制） Acad2012/ Support / acadiso.pat（公制） 图案库文件可定义多个图案，而用户自定义
Y增 量
X增
量
角度
起点
7、填充图案文件的最后一行必须是空行 8、填充图案定义可以放在系统默认图案库文件和 自定义图案文件中，但只能将一个填充图案的 定义放在自己建立的图案文件中，并且文件名 和图案名必须保持一致。 9、图案文件必须放在支持路径下
AutoCAD2012_基础教程
第1章 AutoCAD2012概述
AutoCAD是由美国Autodesk公司推出的计算
机辅助设计软件，应用范围遍布机械、建筑、
航天、轻工、军事、电子、服装、模具等设计
领域。
AutoCAD彻底改变了传统的手工绘图模式，
把工程设计人员从繁重的手工绘图中解放了出
来，从而极大地提高了设计效率和工作质量。
用“圆弧”命令从A点绘 制90度弧线。
▪1.3.4 打开图形文件
▪ 如在“选择文件”对话框中，单击“打开”旁边的箭头， 然后选择“局部打开”或“以只读方式局部打开”，将 显示“局部打开”对话框，显示可用的图形视图和图层， 以指定向选定图形中加载哪些几何图形。
▪ 设置了密码的文件，在打开文件时系统将弹出一个对话框， 要求用户输入正确的密码，否则将无法打开文件，这对于 需要保密的图纸非常重要。
2.菜单方式 通过单击“应用程序菜单” | “退出AutoCAD”，或单
击菜单栏上 的“文件”|“退出”，退出AutoCAD程序。 3.命令输入方式
• 在命令行输入Quit，退出AutoCAD程序。
1.2 AutoCAD2012的用户界面
AutoCAD支持多文档环境，可同时打开多个图形文件。
掌握AutoCAD2012的绘图操作界面的使用方法，才能熟练地运用
AutoCAD2012提供了使用帮助的完整信息。 命令调用可通过：标题栏右侧信息中心的帮助按钮、“帮助”
菜单|帮助、或在命令行输入HELP。 另外，按 F1 键也可获得AutoCAD2012的帮助。
提供了2个选项卡查找信息，包括“浏览”和“搜索”选项 卡。
思考与练习
AutoCAD2012用户界面由哪几部分组成？ AutoCAD2012中响应和结束命令的方式有哪些？ 如何新建、保存、关闭或打开AutoCAD图形文件？ 在AutoCAD2012中怎样使用帮助？
AutoCAD 2012中文版基础教程单元3
3.1 图层的创建与设置
1. 设置图层的颜色
单击任意一个图层中 的“颜色”图标，系统 将打开“选择颜色”对 话框，在“索引颜 色”“真彩色”“配色 系统”选项卡中选择所 需要的颜色，单击“确 定”按钮，如图3-5所示。
图3-5 “选择颜色”对话框
3.1 图层的创建与设置
2. 设置图层的线型
单击任意一 个图层中的“线 型”图标，系统 将打开“选择线 型”对话框，如 图3-6所示。
3.1 图层的创建与设置
1. “图层”面板
“图层”面板 的主要功能是对图 层进行控制，如打 开图层特性管理器、 切换图层等，如图 3-1所示。
图3-1 “图层”面板
3.1 图层的创建与设置
2. “特性”面板
“特性”面板 的主要功能是对 选中对象的颜色、 线型和线宽进行 控制，如图3-2 所示。
图3-2 “特性”面板
单元3 绘图环境的设置
与手工绘图相比，使用AutoCAD 2012绘图的最大优点是 效率高，因为它提供了很多绘图辅助功能，这些绘图辅助功能 称为绘图环境。借助坐标、捕捉、极轴追踪、对象捕捉和对象 捕捉追踪，可以轻松定位点；借助图层可将各种图形元素分类 管理；借助各种视图调整命令，可以方便地缩放和平移图形。 设置合适的绘图环境，不仅可以简化大量的调整、修改工作， 而且有利于统一格式，便于图形的管理和使用。本单元介绍绘 图环境设置方面的知识，其中包括图层的创建与设置、绘图辅 助工具、图形显示控制、查询图形信息。
3.1 图层的创建与设置
对于绘制复杂的图形，图层有着非常重要的 实际作用。充分有效地使用图层功能能够大大降 低图形绘制工作中编辑操作的难度，同时也能很 好地提高绘图的准确性。
3.1 图层的创建与设置
chap02-AutoCAD 2012中文版基础入门
2.5.2 正交模式与极轴追踪
• 1. 正交模式
• • • • 打开AutoCAD 2012后，在AutoCAD经典空间中，右键单击状态栏中的【正交模式】按 钮 ，在弹出的快捷菜单中，单击选择【启用】选项。 通过以上操作方法即可在AutoCAD 2012中，启用【正交模式】功能。 打开AutoCAD 2012后，在AutoCAD经典空间中，右键单击状态栏中的【极轴追踪】按 钮，在弹出的快捷菜单中，单击选择【设置】选项。 在弹出的【草图设置】对话框中，单击选择【极轴追踪】选项卡，选中【启用极轴追 踪】前的复选框，在【增量角】下拉列表框中，设置角度为【22.5】度，单击【确定】 按钮。 在绘图窗口中，绘制直线时，如果直线角度为23度时，绘图窗口会提示极轴数值<23。 通过以上操作方法即可在AutoCAD 2012中，使用【极轴追踪】功能绘制直线。
• 2. 对象捕捉追踪
• •
2.5.4 动态输入与线宽
•
• •
1. 动态输入
打开AutoCAD 2012后，在AutoCAD经典空间中，右键单击状态栏中的【动态输入】按 钮，在弹出的快捷菜单中，单击【设置】选项。 在弹出的【草图设置】对话框中，单击选择【动态输入】选项卡，在【可能时启用标 注输入】区域中，单击【设置】按钮。 在弹出的【标注输入的设置】对话框中，在【可见性】区域中，单击选择【同时显示 以下这些标注输入段】单选项，单击【确定】按钮。 返回到【草图设置】对话框中，单击【确定】按钮，通过以上操作方法即可在 AutoCAD 2012中使用【动态输入】功能。
• 在AutoCAD 2012中。用户可以使用绝对直角坐标、绝对 极坐标、相对直角坐标和相对极坐标等来表示点的坐标。 下面介绍坐标的输入时，应该注意的事项。

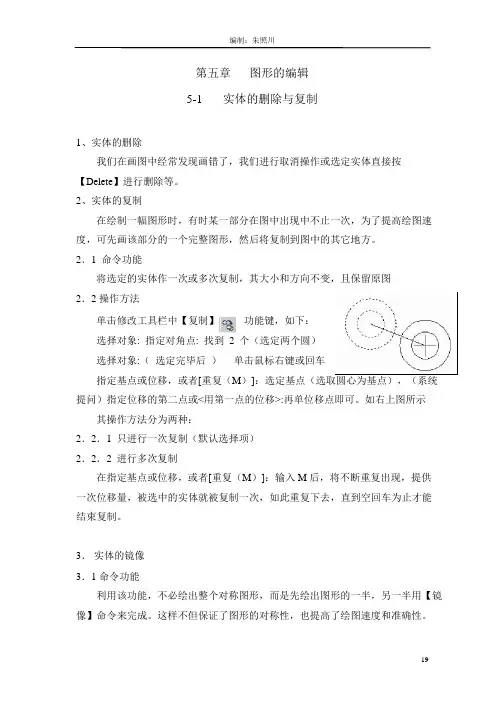

经典《cad2012基础教程》第五章
27
车体部
CAD 平面基本操作培训教材
12．参考点命令 12．1 命令功能 在图形中的指定位置设置一点并显示该点的坐标值
12．2 操作方法 在命令栏中的命令处：（输入 ID 回车）
指定点:（在屏幕中点取一点 ） X = 93.2296 Y = 100.6193 Z = 0.0000
注意：用 ID 所设的点并不是一个实体，它在目标捕捉中不能作为捕捉的目 标，也不能在绘图机上输出。
19
车体部 CAD Βιβλιοθήκη 面基本操作培训教材3．2 操作方法 单击修改工具栏中【镜像】 功能键
选择对象: 指定对角点: 找到 5 个（选取将要镜射的实体） 选择对象: （ 选定完毕后 ） 单击鼠标右键或回车
指定镜像线的第一点：（选取 A 后）指定镜像线的第二点：（选取 B 后）
是否要删除源对象？[是（Y）/否（N）]<N>： 回车 如右图所示
我们再来看圆形阵列的操作方法 同样我们再单击修改工具栏中【阵列】 图所示 功能键，出现阵列对话框如下
21
车体部
CAD 平面基本操作培训教材
选定【环形阵列】后出现阵列对话框如下
中心点选定圆心（单击 X 轴右边的图案选定圆心），项目总数输入 4，填充
角度为 360 度，选取对象单击【选择对象】选定小圆和小圆的中心线，最后单击 【确定】即可。如下图所示：
25
车体部
CAD 平面基本操作培训教材
9．倒角实体命令 9．1 倒角命令功能 对两条不平行的直线进行倒角。倒角时，不足的线段自动延长，多余的部分
自动删除。
9．2 操作方法 单击修改工具栏中【倒角】 功能键
选择第一条直线或 [多段线(P)/距离(D)/角度(A)/修剪(T)/方式(M)/多个 (U)]:（输入 D 回车） 回车 回车
《计算机辅助设计——AutoCAD 2012中文版基础教程》 教学课件 单元8
8.4
5. 绘制球体
绘制三维实体
8.4
6. 在绘建制筑圆方柱面体的应用
绘制三维实体
使用“圆柱体”命令可以 绘制圆柱体、椭圆柱体，所绘 制的圆柱体或椭圆柱体的底面 平行于XY平面，其轴线与Z轴 平行。
8.4
7. 绘制圆环体
绘制三维实体
8.4
8. 在绘建制筑棱方锥面体的应用
绘制三维实体
棱锥体与圆锥体的不同之处 在于：圆锥体是回转面，而棱锥 体除底面外，其他部分均由平面 组成。使用“棱锥体”命令可以 绘制有3～32个侧面的棱锥体。
例如，在图8-5所示的CDGH面内画一个圆，只要建立图8-5 所示的用户坐标系，就可以直接启用“圆”命令，画出该圆，结 果如图8-6所示。
图8-5 用户坐标系中的图形 图8-6 在用户坐标系中画圆
8.2 三 维 视 图
8.2.1 三维视图的显示方法
三维视图的观察工具是直观地表示和理解三 维模型及工程制图三维绘制中不可缺少的工具。 采用不同的观察表现形式，三维模型的表现效果 不尽相同，对工程中三维图形的绘制会产生很大 的影响。因此，应根据用途适当变换三维图形的 控制方法和表现方法。
8.4
9. 绘制螺旋
绘制三维实体
螺旋就是开口的二维或三维螺旋线。如 果指定同一个值作为底面半径和顶面半径， 那么将绘制圆柱形螺旋；如果指定不同的 值作为顶面半径和底面半径，将绘制圆锥 形螺旋；如果指定的高度值为0，将绘制扁 平的二维螺旋。
8.5 编辑三维实体
8.5.1 通过布尔运算创建复杂实体
在三维实体编辑中，二维对象的许多编辑命 令（如复制、移动、倒角、圆角等）同样适用于三 维图形，但也有一些专用于三维编辑的命令，如三 维阵列、三维镜像、三维旋转和布尔运算等编辑命 令，从而使三维对象的绘制和编辑更加方便、简洁。
AutoCAD中文版基础教程(2012版)第3章 二维图形编辑与修改
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
三、图形的修改
1. 删除图形
选择“修改”→“删除”命令，或单击“删除”按钮，或在命令行 中输入ERASE来执行删除命令。
命令: _erase 选择对象: //在绘图区选择需要删除的对象（构造删除对象集） 选择对象: //按Enter键完成对象，并同时完成对象删除
AutoCAD 中文版基础教程（2012版） AutoCAD计算机辅助设计
清华大学出版社
二、图形的复制
1. 复制图形
选择“修改”→“复制”命令，或在“修改”工具栏中单击“复制” 按钮，或在命令行中输入COPY，可以执行复制命令。“复制”命令可以 将对象复制一次或者多次。
命令: _copy 选择对象: //在绘图去选择需要复制的对象 选择对象://按回车键，完成对象选择 指定基点或 [位移(D)] <位移>: //在绘图区拾取或输入坐标确认复制对象的基点 指定第二个点或 [阵列(A)] <使用第一个点作为位移>://在绘图区拾取或输入坐标确定位移点 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://对对象进行多次复制 指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>://按回车键，完成复制
1. 移动图形
选择“修改”→“移动”命令，或单击“移动”按钮，或在命令行 中输入MOVE来执行移动命令。
命令: _move 选择对象: //选择需要移动的对象 选择对象: //按Enter键，完成选择 指定基点或 [位移(D)] <位移>://输入绝对坐标或者绘图区拾取点作为基点 指定第二个点或 <使用第一个点作为位移>: //输入相对或绝对坐标，或者拾取点，确定移动的目标位置点
AutoCAD 2012中文版基础教程单元6
计算机辅助设计 ——AutoCAD 2012中文版基础教程
单元6 标注图形尺寸
6.1 尺寸标注的组成与类型
6.2 尺寸标注样式的设置
6.3
尺寸标注
6.4
尺寸标注的编辑
单元6 标注图形尺寸
学习目标
（1）掌握尺寸标注的组成和类型。 （2）掌握设置尺寸标注样式的方法。 （3）掌握标注图形尺寸的各种方法。
6.1.1 尺寸标注的组成
在工程制图中，一个完整的尺寸标注由尺寸线、尺寸界线、尺 寸箭头（或尺寸起止符号）和尺寸数字4部分组成，如图6-1所示。
图6-1 尺寸标注的组成
6.1 尺寸标注的组成与类型
（1）尺寸线。 （2）尺寸界线。 （3）尺寸箭头（或尺寸起止符号）。 （4）尺寸数字。
6.1 尺寸标注的组成与类型
6.2 尺寸标注样式的设置
6.2 尺寸标注样式的设置
6.2.1 尺寸标注样式的启用方法
缺省情况下，在AutoCAD 2012中进行标注时使用 的尺寸标注样式是ISO-25，用户可以根据需要创建一 种新的尺寸标注样式。标注的外观是由当前标注样式控 制的，因此，在标注尺寸前一般要创建好尺寸标注样式。
“超出尺寸线”
表框。
微调框。
(5)
(1)
“颜色”下拉列
表框。
“起点偏移量” (6) 微调框。
“固定长度的 (7) 尺寸界线”复 选框。
6.2 尺寸标注样式的设置
6.2.3 “符号和箭头”选项卡的设置
调整尺寸线
“符号和箭头”
选项卡用于根据各专
业图的要求对箭头、
圆心标记、折断标注、
弧长符号、半径折弯
标注、线性弯折标注
（3）单击“确定”按钮，即可创建新的标注样式， 其名称将显示在“标注样式管理器”对话框的“样式” 列表框中。
单元6 标注图形尺寸
6.1 尺寸标注的组成与类型
6.2 尺寸标注样式的设置
6.3
尺寸标注
6.4
尺寸标注的编辑
单元6 标注图形尺寸
学习目标
（1）掌握尺寸标注的组成和类型。 （2）掌握设置尺寸标注样式的方法。 （3）掌握标注图形尺寸的各种方法。
6.1.1 尺寸标注的组成
在工程制图中，一个完整的尺寸标注由尺寸线、尺寸界线、尺 寸箭头（或尺寸起止符号）和尺寸数字4部分组成，如图6-1所示。
图6-1 尺寸标注的组成
6.1 尺寸标注的组成与类型
（1）尺寸线。 （2）尺寸界线。 （3）尺寸箭头（或尺寸起止符号）。 （4）尺寸数字。
6.1 尺寸标注的组成与类型
6.2 尺寸标注样式的设置
6.2 尺寸标注样式的设置
6.2.1 尺寸标注样式的启用方法
缺省情况下，在AutoCAD 2012中进行标注时使用 的尺寸标注样式是ISO-25，用户可以根据需要创建一 种新的尺寸标注样式。标注的外观是由当前标注样式控 制的，因此，在标注尺寸前一般要创建好尺寸标注样式。
“超出尺寸线”
表框。
微调框。
(5)
(1)
“颜色”下拉列
表框。
“起点偏移量” (6) 微调框。
“固定长度的 (7) 尺寸界线”复 选框。
6.2 尺寸标注样式的设置
6.2.3 “符号和箭头”选项卡的设置
调整尺寸线
“符号和箭头”
选项卡用于根据各专
业图的要求对箭头、
圆心标记、折断标注、
弧长符号、半径折弯
标注、线性弯折标注
（3）单击“确定”按钮，即可创建新的标注样式， 其名称将显示在“标注样式管理器”对话框的“样式” 列表框中。
AutoCAD2012第1章 AutoCAD2012的入门
1.1.1 AutoCAD2012对电脑硬件的配置 要求（续） 2.64位AutoCAD 2012 对系统配置要求 ①win7、vista。 ②Windows Vista、win7：英特尔奔腾4、 AMD Athlon双核处理器3.0GHz或英特尔、 AMD的双核处理器2GHz或更高，支持SSE2。 ③2 GB内存 ④2 GB空闲磁盘空间进行安装 ⑤1280*1024真彩色视频显示器适配器， 128MB以上独立图形卡 ⑥Internet Explorer 7.0或之后
第1章
AutoCAD2012的入门
章节概述 要想熟练使用，必须对该软件的入门知识，如软件安装、 启动、窗口认识、命令调用方式、文件保存等内容有一个 清醒的认识。 知识目标 能正确陈述调用工具栏的方法 能熟练陈述不同命令的输入方法、绘图和编辑命令 能基本陈述AutoCAD文件管理的要求 能力目标 能熟练安装、删除AutoCAD软件 能熟练调用各种常见工具栏 根据绘制建筑工程制图的要求，能熟练设置绘图环境 能熟练利用AutoCAD的系统帮助绘制图样
1.2.1 新建及保存图形
图形文件的管理一般包括创建新 文件、保存文件、打开已有文件 及浏览、搜索图形文件等，下面 分别对其进行介绍。 1.建立新图形文件 命令启动方法如下。 菜单命令：【文件】/【新建】。 工具栏：【标准】工具栏上的 按钮。 命令：NEW。 执行新建图形命令，打开【选择 样板】对话框，如右图所示。在 该对话框中，用户可选择样板文 件或基于公制、英制的测量系统， 创建新图形。
6．命令提示窗口 命令提示窗口位于AutoCAD程序窗口的底部。用 户从键盘上输入的命令、AutoCAD的提示及相关 信息都反映在此窗口中，该窗口是用户与 AutoCAD进行命令交互的窗口。默认情况下，命 令提示窗口仅显示两行，用户也可根据需要改变 它的大小。将光标放在命令提示窗口的上边缘使 其变成双面箭头，按住鼠标左键向上拖动光标就 可以增加命令窗口显示的行数。 7. 状态栏 状态栏上将显示绘图过程中的许多信息，如十字 形光标的坐标值、一些提示文字等。
