三相三线有功电能表常见错误接线解析
三相三线有功电能表常见错误接线解析电能表是电能计量的重要器具，它的准确可靠直接关系到供用双方的利益，是供用双方关注的焦点，同时也是计量工作的重点。
在日常、检测和维护工作中，经常接触到计量高电压、大容量的三相三线有功电能表错误接线。
在这种错误的运行状态下，即使电能表和互感器本身的准确度很高，也达不到准确计量的目的。
错误接线常常会使计量的电能值发生错误甚至无法计量，严重的还可能造成人身伤亡或仪器仪表、设备的损坏，同时也会给企业带来一定的经济损失。
因此判断和分析电能计量装置接线错误类型，并对错误电量进行准确计算，是保证供用电双方利益的关键。
1 三相三线有功电能表正确接线在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。
单相电能表或直接接入式三相表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正;而高压大工业用户所使用的经互感器接入的三相三线有功电能表，则比较容易发生错误接线。
因为是电流、电压二次回路两者的结合，再加上极性反接和断线等就有很多种可能的接线方式。
1.1 三相三线有功电能表的正确接线图1是三相三线有功电能表经电流互感器和电压互感器计量系统中有功电能表的接线图：在没有中性线的三相三线系统中，IU+IV+IW=0，因此不论负载是否对称，都可以不用其中一相电流就能准确计量三相电能。
不论负载是否对称，三相三线有功电能表计量的功率是元件1和元件2各自计量的功率之和，即电能表计量的功率表达式是P=UUVIU+UWVIW。
1.2 三相三线有功电能表接线的判别方法对于三相三线有功电能表的带电检查，需要经过对相关数据的测量和对各相量的分析，才可以得出错误接线的接线方式。
在这里，我们主要分析的是电能表有计量的情况，在此情况下需要测试的有关数据有各线电压值、电流值、UUV 与IU相量夹角、UWV和IW的相量夹角、UUV与UWV的相量夹角。
具体分析步骤如下：三相三线带电线路检查，相关数据测量。
三相三线电能表错误接线检查与分析
则 三 相 三 线 电能 表 测 量 的有 功 功 率 Ｐ ＝ Ｐ ＋ Ｐ ２ ， 即 等 于 三 相 三相 二 元 件接 线 ． 接线较 为复杂， 也 是 现 场 应 用 最 多 的 一 种 接 有 功 功 率
高监 控 系统抵 御 恶 劣 环 境 的技 术 水 平 ， 提高其监控性能。
， Ｊ ０ Ｃ Ａ Ｒ Ｂ Ｏ Ｎ ０ Ｒ Ｌ Ｄ ２ ０ １ ７ ／ ５
低碳技术
■一 线 电能表 错 误 接 线检 查 与分 析
马中军 （ 国网四Ｊ １ Ｉ 省电 力公司 德阳 供电 公司， 四川德阳６ １ ８ ０ ０ ０ ）
４ 在输电线路上应用视频监控技术的具体指标
４ ． １反外力破坏指标
反 外 力破 坏视 频 监 控 系统 的应 用 ， 主要 是 用 来 抵 御 高 压 输 电 线路 遭 受 外 来 因素 的破 坏 。 ① 要发挥其预警功能 ， 对 于 人 为偷 盗 电 力设 备 、 造成塔体 变形 ． 车辆 撞 击杆 塔 等 外 力破 坏 行 为， 通过红外监测信号进行预警 ， 及 时提 示 运 行 维护 人 员 并提
线 路 的 建 设 与 安 全 运 行 也 是 电 力行 业发 展 的 重要 内容 。 随 着 输 电 线路 范 围 、 面积的扩 大， 加 强 对 其 进 行 监 控 与 管理 ， 非 常
必 要 。视 频 监 控 技 术 的 应 用 ， 显 著 的 降低 了输 电线 路 巡 查 的 难 度， 减 少 了工作 量 ， 提 高 了巡 检 、 监控 的 效 率 和 质 量 ， 为 促 进 输
是 保 证 准确 计 量 的前 提 之 一 ， 但 在 实 际 运行 中 ， 计 量 装 置错 误 接 线 的情 况 时有 发 生 ， 特 别 是 少数 不 法 分子 为 达 到 窃 电 目的 ，
三相三线错误接线分析及差错电能量计算(续一)
三相三线错误接线分析及差错电能量计算（续一）三相三线接线方式是电力系统中常用的一种方式，但是在实际应用中可能出现错误接线的情况。
本文旨在分析三相三线错误接线的原因及差错电能量计算方法。
一、三相三线接线方式介绍三相三线接线方式是指将三个相位以及一个中性线连接起来，以形成一个三相电力系统，中性线通常用于连接电路地线。
三相三线接线方式通常应用于低压配电系统中，包括住宅、商业和工业区域。
在三相三线接线方式中，三相之间的线电压为相邻两相差的电压，即线电压为根号3 倍相电压。
三相之间的相位差为120 度，按照正序排列，即A 相电压与B 相电压为正常相次序，B 相电压与C 相电压为正常相次序，C 相电压与A 相电压为正常相次序。
三相之间的负序电压应为相同的电压值，但是相位依次后移120 度。
二、三相三线错误接线原因三相三线接线方式中，可能会出现错误接线的情况。
常见的错误接线原因包括电源相序错乱、中性线短路、负载相位接错。
1.电源相序错乱电源相序错乱是指三相电源相序连接错误，通常由于安装人员安装电缆或插头时未仔细检查导致。
电源相序错乱会导致三相电压不同，三相负载不平衡，甚至损坏负载设备。
2.中性线短路中性线短路是指中性线与相线之间的短路，通常由于电缆损坏或插头松动导致。
中性线短路会导致额定电压下电流增加，从而加热电缆，甚至引发火灾。
3.负载相位接错负载相位接错是指负载设备的相序连接错误，通常由于负载设备或电缆接线极性标志不清晰导致。
负载相位接错会导致三相负载不平衡，影响设备性能，甚至损坏设备。
三、差错电能量计算方法差错电能量是指由于三相三线错误接线导致的电能损失或多余电能。
计算差错电能量需要考虑错误接线对电路电压、电流、功率、电能的影响。
1.电压、电流计算在三相三线接线方式中，计算差错电能量需要先计算错误接线之后的电路电压、电流。
如果相位多余（如A 相连接了两个设备），则要先计算每个设备的电流，再计算总电流。
电压和电流的计算可以通过模拟软件进行模拟，或利用相关数据记录仪进行实测。
三相三线有功电能表错误接线的判断方法探究
三相三线有功电能表错误接线的判断方法探究三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。
文章分析了三相三线有功电能表错接线识别判断法。
标签：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。
对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接線问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。
只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。
1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。
不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。
2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。
类似因为电流Ia，Ib，Ic会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。
电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT 极性有无反接现象。
测试相角与功率，得出电流电压二者间的夹角。
三相三线错误接线分析及差错电能量计算(续二)

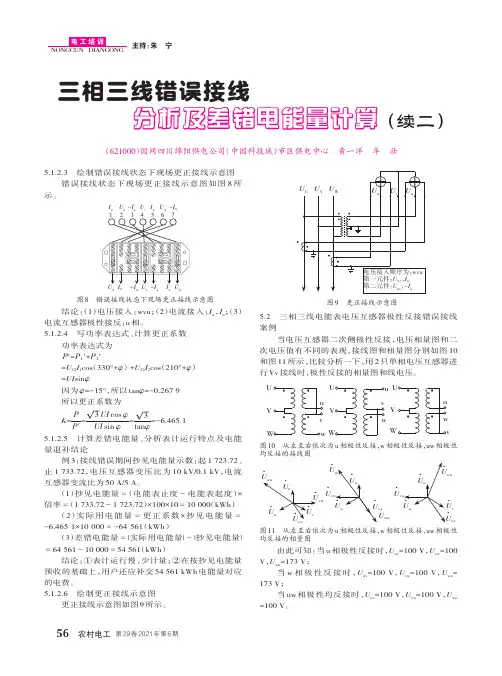

农村电工第29卷2021年第6期5.1.2.3绘制错误接线状态下现场更正接线示意图错误接线状态下现场更正接线示意图如图8所示。

结论：（1）电压接入：wvu ；（2）电流接入：I w ，I u ；（3）电流互感器极性接反：u 相。
5.1.2.4写功率表达式、计算更正系数功率表达式为P ′=P 1′+P 2′=U 12I 1cos （330°+φ）+U 32I 2cos （210°+φ）=UI sin φ因为φ=-15°，所以tan φ=-0.2679所以更正系数为K =P P ′=3UI cos φUI sin φ=15.1.2.5计算差错电能量、分析表计运行特点及电能量退补结论例3：接线错误期间抄见电能量示数：起1723.72、止1733.72，电压互感器变压比为10kV/0.1kV ，电流互感器变流比为50A/5A 。
（1）抄见电能量＝（电能表止度－电能表起度）×倍率＝（1733.72－1723.72）×100×10＝10000（kWh ）（2）实际用电能量＝更正系数×抄见电能量＝-6.4651×10000＝-64561（kWh ）（3）差错电能量＝|实际用电能量|－|抄见电能量|＝64561－10000＝54561（kWh ）结论：①表计运行慢，少计量；②在按抄见电能量预收的基础上，用户还应补交54561kWh 电能量对应的电费。
5.1.2.6绘制更正接线示意图更正接线示意图如图9所示。
5.2三相三线电能表电压互感器极性反接错误接线案例当电压互感器二次侧极性反接，电压相量图和二次电压值有不同的表现，接线图和相量图分别如图10和图11所示，比较分析一下，用2只单相电压互感器进行Vv 接线时，极性反接的相量图和线电压。
由此可知：当u 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当w 相极性反接时，U uv =100V ，U vw =100V ，U wu =173V ；当uw 相极性均反接时，U uv =100V ，U vw =100V ，U wu=100V。
