化工制图-读工艺流程图、设备平面图、绘管道等
化工制图读工艺程图设备平面图绘管道等……
656-12 根据装配示意图查表拼画化工设备图技术特性表管 口 表e 200 JB/T 81-1994 平面 排污口d 200 JB/T 81-1994 平面 出料口 c 20 JB/T 81-1994 平面 排气口符号 公称尺寸 连接尺寸标准 连接面形式 用途或名称 a 450 HG21515-1995 人孔 b 200 JB/T 81-1994 平面 进料口设计温度 100 操作温度 40 物料名称容器类别 I1.5腐蚀裕度/mm 焊缝系数 0.85设计压力/MPa 常压工作压力/MPa 常压作业指导书一、 目的（1） 掌握化工设备零部件的查表方法。
（2） 掌握标准件的规定标记的书写方法。
（3） 熟悉化工设备图的包含的内容及表达方法。
（4） 掌握化工设备图的作图步骤。
二、 内容和要求（1） 读懂装配示意图，了解所用化工设备标准件的类型， 在6-14、6-15中绘出标准零部件的图形，并标注尺寸，为 装配图的绘制作好准备。
（2） 由装配示意图，绘出储罐设备图。
（3） A2图纸，横放，绘图比例自定。
三、 注意事项（1） 画图前看懂设备示意图及有关零部件图，了解设备的 工作情况及各零部件的装配连接关系。
（2） 综合运用化工设备图的表达方法确定表达方案。
（3） 要合理布置视图及标题栏、明细栏、管口表、技术特 性表、技术要求。
（4） 参考书中焊缝图形，正确绘出焊缝图形。
姓名班级学号6-13 化工设备示意图姓名学号6-14 查表确定零件尺寸，作出图形并标注尺寸姓名学号6-15 查表确定零件尺寸，作出图形并标注尺寸姓名学号6-16 读冷凝器装配图，回答问题691．读图回答下列问题 (1)该设备名称为 ，共有零部件 种，属于标准化零部件有 种。
接管口有 个。
(2)装配图采用了 个基本视图。
一个是 视图，另一个是 视图,主视图采用的是 的表达方法， 左视图采用的是 的表达方法。
(3)鞍式支座有 型和 型鞍式支座，其结构的 不同，为什么？(4)图样中采用了 个局部放大图，主要表达了 和 以及 。
化工制图第15讲化工工艺图(一)
夹套管
每根管道都要以 接续图 物料 箭头表示其物料流向 纸图号 流向 （箭头画在管道上）。 设备位号 PI 图上的管道与其 101 或管道号 他图纸有关时，一般 将其端点绘制在图的 左方或右方，以空心 P1001 VE1002-32×3.5 3 箭头标出物料的流向 （入或出），空心箭 V1001 头内注明其接续图纸 箭头表示 图号，在其附近注明 图纸接 物料流向 来或去的设备位号或 续标志 V1001 管道号。 符号的画法见书281 真空缓冲罐
例图
VT1003-25×2
图例及代号
VE1001-32×3.5
VT1002-76×4
--流量计 E1001
CWR1001-45×3.5
V1002
V1003
PW1002-32×3.5
PL1002-25×2
TI 101
M
PL -工艺液体 PW-工艺水
V1004
PL1001-25×2
3
PI 101 P1001 3 VE1002-32×3.5 V1001
PL1001-25×2
3
PI 101 P1001 3 VE1002-32×3.5 V1001
R1001
2
2
PL1003-25×2 PW1003-32×3.5 2
V1007 P1002
2
V1005 V1006
V1001 真空缓冲罐
V1002 高位槽
R1001 配料罐
V1003 软水槽
E1001 冷凝器
PL1002-25×2
TI 101
M
PL -工艺液体 PW-工艺水
V1004
PL1001-25×2
3
PI 101 P1001 3 VE1002-32×3.5 V1001
化工制图基本内容
第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。
由于不同的使用要求，属于工艺流程图性质的图样有许多种。
一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。
物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。
带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。
当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。
2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。
化工设备图是设计、制造、安装、维修及使用的依据。
因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。
它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范3.图线类型及大小：4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。
有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法用以补充表达零部件的连接、管口和法兰的连接以及其他尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。

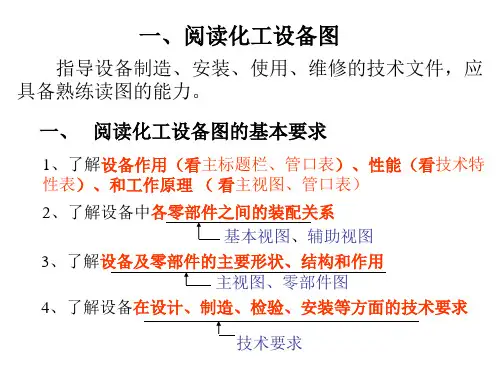

化工制图 各类图的读图方法~~
从设备一览表中了解设备种类、名称、位号和数量，再从 平面图、立面图中分析设备与建筑物、设备之间的相对位置及 设备标高。
3．把握文章的艺术特色，理解虚词在文中的作用。
4．体会作者的思想感情，理解作者的政治理想。一、导入新课范仲淹因参与改革被贬，于庆历六年写下《岳阳楼记》，寄托自己“先天下之忧而忧，后天下之乐而乐”的政治理想。实际上，这次改革，受到贬谪的除了范仲淹和滕子京之外，还有范仲淹改革的另一位支持者——北宋大文学家、史学家欧
（1）看标题栏和图例说明
（2）掌握系统设备的名称、位号、数量
（3）了解主要物料的工艺施工流程线。
（4）了解其他物料的工艺流程路线
阅读P171 图8-18
三、设备布置图的阅读
主要搞清楚设备与建筑物、设备之间的定位；设备标高 问题。
一、明确视图关系 弄清布置图的数量，明确各张平面图、立面图的表达内容及
(三) 分析管道位置
在管道平面图上，以厂房的定位轴线、设备中心线、设备 管口法兰等尺寸为基准，阅读管道的平面定位尺寸；
在管道立面图上，以地面为基准，阅读管道的安装标高。 这样就搞清楚管道的空间位置。
阅读P198 图10—1管道布置图
11 醉翁亭记
1．反复朗读并背诵课文，培养文言语感。
2．结合注释疏通文义，了解文本内容，掌握文本写作思路。
环滁/皆山也。其/西南诸峰，林壑/尤美，望之/蔚然而深秀者，琅琊也。山行/六七里，渐闻/水声潺潺，而泻出于/两峰之间者，酿泉也。峰回/路转，有亭/翼然临于泉上者，醉翁亭也。作亭者/谁？山之僧/曰/智仙也。名之者/谁？太守/自谓也。太守与客来饮/于此，饮少/辄醉，而/年又最高，故/自号曰/醉翁 也。醉翁之意/不在酒，在乎/山水之间也。山水之乐，得之心/而寓之酒也。节奏划分思考“山行/六七里”为什么不能划分为“山/行六七里”？
化工制图-化工工艺图
化工制图-化工工艺图湖南化工职业技术学院精品课程化工制图化工工艺图包括工艺流程图、设备布置图和管道布置图。
本章主要介绍化工工艺图的内容、画法及阅读。
工艺流程图是用来表达化工生产过程与联系的图样。
工艺流程图有以下几种：方案流程图是在工艺设计之初提出的一种示意性的流程图。
它以工艺装置的主项为单元进行绘制，按工艺流程顺序，将设备和工艺流程线从左至右展开画在同一平面上，并附以必要的标注和说明，下图为脱硫系统方案流程图。
1、设备的画法（1）用细实线从左至右按流程顺序依次画出能反映设备形状、结构特征的轮廓示意图。
一般不按比例绘制，但要保持它们的相对大小及高低位置。
（2）设备上重要接管口的位置，应大致符合实际情况。
（3）各设备之间应保留适当的距离，以便布置流程线。
1湖南化工职业技术学院精品课程化工制图（4）两个或两个以上作用相同的设备，可只画一套，备用设备可只画一套。
2、流程线的画法（1）用粗实线画出各设备之间的主要物料流程线。
用中粗线画出其他辅助物料的流程线。
（2）流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。
（3）当流程线发生交错时，应将其中一线断开或绕弯通过。
同一物料的流程交错，按流程顺序“先不断后断”。
不同物料的流程交错，主物料线不断，辅物料线断，即“主不断辅断”。
（4）在两设备之间的流程线上，至少应有一个流向箭头。
3、标注（1）在流程线开始和终止的上方，用文字说明介质名称、来源和去向。
（2）将设备的名称和位号，在流程线的上方或下方靠近设备示意图的位置注成一排。
（3）在水平线（粗实线）的上方，注写设备位号，下方注写设备名称。
（4）设备位号由设备类别代号、主项编号（两位数字）、设备顺序号（两位数字）和相同设备尾号（大写拉丁字母）四个部分组成。
设备的标注形式及设备的类别代号如下。
2湖南化工职业技术学院精品课程化工制图物料流程图是在方案流程图的基础上，完成物料平衡和热量平衡计算时绘制的，采用图形与表格相结合的形式，来反映某些设计计算结果的图样。
化工制图工艺流程图.pptx
➢(3) 文字注解
➢①在流程图的下方或图纸的其他空白 处列出各设备的编号和名称。
➢②在管线的上方或右方用文字注明物 料的名称。
➢③在流程线的起始和终了处注明物料 的名称来源及去向。
➢2．图例
➢图例中只须标出管线图例。阀门、仪 表等无须标出。
➢3．设备一览表
➢设备一览表也只包括序号、位号、设 备名称和备注，有时可省略设备一览 表和图框。工艺流程草图是一种示意 性的从左至右的展开图。
➢二、工艺流程草图：
➢工艺流程草图亦称方案流程图、流程 示意图、流程简图，是用来表达整个 工厂或车间生产流程的图样。它是设 计开始时供工艺方案讨论常用的流程 图，亦是工艺流程图设计的依据。
➢定性地标出由原料转化成产品的变化， 流向顺序以及生产中采用的各种化工 单元及设备。
➢生产工艺流程草图一般由物料流程、 图例和设备一览表等三个部分组成。
➢1．物料流程
➢(1) 设备示意图。图中的设备只画出大 致轮廓和示意结构，甚至可以用一个 方框代替。设备的相对位置高低也不 要求准确，备用设备在流程草图中一 般省略不画。但设备一般都要编号， 并在图纸空白处按编号顺序集中列出 设备名称。
➢(2) 流程管线及流向箭头。流程草图中 应画出全部物料管线和一部分动力管 线（如水、蒸汽、压缩空气和真空 等）。物料管线用粗实线画出，动力 管线用中粗实线画出。在管线上用箭 头表示物料的流向。
➢2、设备的表示方法一般按比例 用细实线绘制，画出能够显示形状特 征的主要轮廓。
➢(2)相对位置：设备间的高低和相对位 置，一般也按比例绘制。低于地面的 需相应画在地平线以下，尽可能地符 合实际安装情况。对于有位差要求的 设备，还要注明其限定尺寸。
➢(3)相同系统（或设备）的处理：两个 或两个以上相同的系统（或设备）， 一般应全部画出。只画出一套时，被 省略部分的系统，则需用细双点划线 绘出矩形框表示。框内注明设备的位 号、名称，并绘出引至该套系统（或 设备）的一段支管。
化工工艺制图
化工工艺图化工工艺图是表达化工生产过程与联系的图样，化工工艺图的设计绘制是化工工艺人员进行工艺设计的主要内容，也是进行工艺安装和指导生产的重要技术文件。
化工工艺图主要包括工艺流程图、设备布置图和管道布置图。
本章主要介绍工艺流程图。
工艺流程图用于表达化工生产工艺流程，属该性质的图样主要有工艺方案流程图（简称方案流程图）、物料流程图和施工流程图。
这几种图要求不同，其内容和表达的重点也不同，但他们之间有着密不可分的联系。
第一节方案流程图一、方案流程图的作用及内容工艺方案流程图（又简称方案流程图）用于表达物料从原料到成品或半成品的工艺过程，及所使用的设备和机器。
方案流程图可用于设计开始时的工艺方案讨论，也可以作为下一步施工流程图的设计基础。
图7—1所示为某物料残液蒸馏处理系统的工艺方案流程图。
物料残液进入蒸馏釜R0401中，通过蒸汽加热后被蒸发气化，气化后的物料进人冷凝器E0401被冷凝为液态，该液态物料流经真空受槽V0408排出到物料贮槽。
图7-1 残液蒸馏处理系统的方案流程图从图中可知，方案流程图主要包括两方面内容：①设备——用示意图表示生产过程中所使用的机器、设备；用文字、字母、数字注写设备的名称和位号；②工艺流程——用工艺流程线及文字表达物料由原料到成品或半成品的工艺流程。
二、方案流程图的画法方案流程图是一种示意性的展开图，它按照工艺流程的顺序，把设备和工艺流程线自左至右的展开画在一个平面上，并加以必要的标注和说明。
方案流程图的绘制主要涉及：①设表7-1 常用设备分类代号及其图例备画法；②设备位号及名称的注写；③工艺流程线的画法。
1、设备的画法在绘制方案流程图时，设备、机器按流程顺序用细实线画出其大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。
常用设备图例见表7-1。
各设备的高低位置及设备上重要接口的位置应基本符合实际情况，各设备之间应保留适当距离以布置流程线。
同样的设备可只画一套，备用设备可省略不画。
化工制图规范
化工制图规范篇一：化工制图基本内容第二部分化工制图基本内容化工制图的基本内容化工制图的基本内容主要包括化工工艺图、设备布置图、管道布置图和化工设备图。
1.化工工艺图化工工艺图是用于表达生产过程中物料的流动次序和生产操作顺序的图样。
由于不同的使用要求，属于工艺流程图性质的图样有许多种。
一般我们在各种论文或教科书见到的工艺流程图各具特色，没有强制统一的标准，只要表达了主要的生产单元及物流走向既可。
化工工艺图一般包括以下几种：总工艺流程图或称全厂物料平衡图，用于表达全厂各生产单位(车间或工段)之间主要物流的流动路线及物料衡算结果。
物料流程图是在总工艺流程图的基础上，分别表达各车间内部工艺物料流程的图样。
带控制点工艺流程图(ＰＩＤ)，也称生产控制流程图或施工工艺流程图，它是以物料流程图为依据，内容较为详细的一种工艺流程图。
当确定了工艺流程图后，流程中所涉及的全部主要设备及辅助设施，必须根据工艺的要求和生产的具体情况，在厂房建筑内外合理布置，安装固定，以保证生产顺利进行。
2.化工设备图在化学工业生产过程中所使用的生产设备称化工设备，化工设备图用以表达化工设备的结构、技术要求等。
在化学工业生产过程中所使用的生产设备称化工设备，用以表达化工设备的结构、技术要求等的图样称化工设备图。
化工设备图是设计、制造、安装、维修及使用的依据。
因此．作为化学工业技术人员必须具有化工设备图的绘制能力以及阅读能力。
3.设备布置图4.管道布置图管道布置设计是在施工图设计阶段中进行的。
它通常以带控制点工艺流程图、设备布置图、有关的设备图以及土建、自控、电气专业等有关图样和资料作为依据，对管道作出适合工艺操作要求的合理布置设计。
CAD制图规范3.图线类型及大小：4.视图的选择：常将回转体主轴所在的平面作为主视图的投影平面，选定主视图后，一般再选择一个基本视图。
对于立式设备，一般选择俯视图作为另一个基本视图，对于卧式设备，一般选择左视图作为另一个基本视图。
化工制图各类图的读图方法
管道走向和标高
识别管道的走向和标高，了解管道的 空间位置和安装要求。
05
04
阀门和附件
识别阀门、法兰、弯头、三通等附件， 了解其在管道中的作用和位置。
化工制图中的其他图
05
形解读
符号和缩写在化工制图中的应用
符号
在化工制图中，特定的符号被用来表示不同的设备、管道、阀门等。例如，一个圆形符号可能代表一个泵，一个 三角形符号可能代表一个阀门。读懂这些符号是理解化工制图的基础。
列出图中所有设备的名称、位号、规格型 号等信息。
管道布置图的读图步骤
1. 阅读标题栏和图例， 了解图纸的基本信息和
符号含义。
01
3. 仔细阅读设备表和管 道表，了解设备和管道
的具体信息。
03
5. 结合工艺流程图和设 备布置图等相关图纸， 深入理解管道布置图的
内容和意义。
05
2. 浏览全图，了解管道 的整体布局和走向。
化工制图的分类和内容
分类
根据表达对象和内容的不同，化工制图可分为工艺流程图、 设备布置图、管道布置图、电气仪表图等多种类型。
内容
不同类型的化工制图包含不同的内容，例如工艺流程图主要 表达工艺流程中的物料平衡和能量平衡，设备布置图主要表 达设备的空间位置和相互关系，管道布置图主要表达管道的 走向、连接和阀门等附件的配置等。
颜色编码
颜色在化工制图中也扮演着重要角色。不同的颜色可能用于区分不同类型的管道（如水 管、气管、油管等）、设备或区域。例如，红色可能表示热水管道，蓝色表示冷水管道。
化工制图中的标注和说明解读
文字标注
图纸上的文字标注提供了关于设备、管道和其他元素的详细信息。这些信息可能包括设备名称、管道 规格、材料类型、操作条件等。仔细阅读和理解这些标注是理解化工制图的关键。
(优选)化工制图工艺流程图
管道流程线用水平和垂直线表示，注意避免穿过设备或使管 道交叉，在不可避免时，则将其中一管道断开一段，管道转 弯处一般画成直角。
(a)管道相连
(b)管道交叉
2020/8/1
（二）工艺流程图的阅读
进
出
表示管道与其他图纸有关，一般在图的左方或右方，在空心 箭头内注明与其相关图纸的图号或序号，在其上方注明来或 去的设备位号或管道号或仪表位号。
（优选）化工制图工艺流程图
化工学院
第3章 工艺流程图
1
概述
2
工艺流程图的阅读
3
流程框图
4
方案流程图
5
物料流程图
6
带控制点工艺流程图
2020/8/1
（一）概述
工艺流程图：表达化工生产工艺流程。
流程框图
生产工艺的示意流程
方案流程图
原料到产品的工艺过程及设备
物料流程图 （PFD）
管道仪表流程图 （PID）
H
氢
IG 惰性气体
N
氮
SL 泥浆
VE 真空排放气
FSL 熔盐
DR 排液、导淋
CSW 化学污水
NG
CWR 循环冷却水回水 AG
CWS 循环冷却水上水 AL
天然气 气氨 液氨
VT 放空 AW 氨水 CG 转化气
DNW
脱盐水
FL
液体燃料
SG 合成气
DW 饮用水、生活用水 ERL 液体乙烯或乙烷 FW 消防水
2020/8/1
（二）工艺流程图的阅读---习题3
2020/8/1
（二）工艺流程图的阅读
➢ 2.6 工艺流程图中常用缩写词和首页图
化工工艺图样—管道及仪表流程图的画法(化工制图课件)
知识点6：管道及仪表流程图的画法
工艺管道及仪表流程 图中设备画法、标注与方 案流程图规定一样。
不同之处在于：
空压站管道及仪表流程图
(1)要绘制并标注全部工艺管道及与工 艺相关的辅助管道。
当阀门两端的管道等级不同时，应标 出管道等级的分界线，阀门的等级应满足 高等级管的要求。
空压站方案流程图
空压站方案流程图
空压站管道及仪表流程图
(4)所有备用设备及相关管线、控制部件 也需在图样上绘制出来。 每个工艺设备都应编写设备位号并注写设 备名称。与方案流程图中的设备位号应该 保持一致。
空压站方案流程图
空压站管道及仪表流程图
空压站管道及仪表流程图
(2)要绘制并标注全部工艺管道上的阀 门、管件和管道附件（但不包括连接件， 如弯头、三通等）。
为了安装和Байду номын сангаас修等目的所加的法兰、螺 纹连接件等也应在施工流程图中画出。
空压站方案流程图
空压站管道及仪表流程图
(3)要绘制并标注全部与工艺相关的检 测仪表、调节控制系统、分析取样点和取 样阀组。
《化工制图》教案
《化工制图》教案《化工制图》课程绪论化工制图是专门研究化工图样的绘制和阅读的一门课程。
在石油、化工以及与之相近的医药、食品、轻工等工业的建设中，无论是设计、施工，还是设备的制造、安装，或是生产过程中的试车、检修、技术改造，都要涉及到有关的工艺流程图、设备布置图、管道布置图及设备施工图等化工图样。
化工制图与机械制图有着紧密的联系，但也具有十分明显的专业特征。
化工行业中常用的工程图样有：化工机器图、化工设备图和化工工艺图。
1．化工机器图化工机器主要是指压缩机、离心机、鼓风机、泵和搅拌装置等机器。
化工机器图在视图表达、尺寸标注、技术要求等方面与机械制图相同，基本上属于一般通用机械的常规表达范畴。
2．化工设备图化工设备是指那些用于化工产品生产过程中的合成、分离、干燥、结晶、过滤、吸收、澄清等生产单元的装备和设备。
常用的典型化工设备有反应罐（釜）、塔器、换热器、贮罐（槽）等。
化工设备与化工机器比较，结构形状、制造加工等方面都有很大的不同，为了能完整、正确、清晰地表达化工设备，常用的图样有化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接件图，作为施工设计文件的还有工程图、通用图和标准图等。
化工设备图是化工制图研究的主要内容之一。
3．化工工艺图化工工艺图是以化工工艺人员为主导，根据所要生产的化工产品及其有关技术数据和资料，设计并绘制的反映工艺流程的图样。
化工工艺图主要有化工工艺流程图、设备布置图、管路布置图。
本课程重点介绍化工设备图和化工工艺图的相关标准和规范及其绘制和阅读的基本知识。
转变。
第一章 制图的基本知识和技能国家标准关于制图的基本规定为了便于生产、管理和技术交流，必须对图样的画法、尺寸标注等作出统一的规定。
《技术制图》和《机械制图》国家标准是工程界重要的技术基础标准，是绘制和阅读机械图样的准则和依据。
第一节 绘图工具正确地使用绘图工具和仪器，是提高绘图质量和效率的前提。
以下是几种常用的绘图工具和仪器及其使用方法：第二节制图国家标准和基本规定一、幅面及格式（GB/T14689-93）（一）图纸幅面图1-1 图框格式（三）标题栏(GB/T 1069.1—1989)（二）用方法绘制同一机件的各个视图一般应采取相同的比例。
CAD课件化工工艺图
羽毛球策划方案一、活动背景。
羽毛球作为一项受欢迎的运动项目，不仅能够锻炼身体，还能增进朋友之间的交流。
为了丰富员工的业余生活，增强团队凝聚力，公司计划举办一次羽毛球比赛活动。
二、活动内容。
1. 比赛形式，分为男子单打、女子单打、男子双打、女子双打和混合双打五个项目。
2. 比赛规则，采用国际羽毛球比赛规则，设定比赛时间和积分制度。
3. 奖项设置，设立冠军、亚军和季军奖杯，并为优秀选手颁发奖牌和奖金。
三、活动流程。
1. 报名阶段，公司员工自愿组队报名参赛，每队可报名参加一个或多个项目。
2. 赛前准备，确定比赛场地、购买比赛用具、安排裁判和工作人员。
3. 比赛进行，按照赛程安排，进行各项目的比赛，确保比赛秩序和公平性。
4. 颁奖环节，在比赛结束后，举行颁奖仪式，表彰获奖选手并进行集体合影。
四、活动意义。
1. 促进团队凝聚，通过比赛活动，增强员工之间的友谊和团队合作意识。
2. 增进健康意识，鼓励员工积极参与体育运动，增强身体素质。
3. 提升公司形象，展现公司关注员工健康和团队建设的一面，提升员工对公司的认同感。
五、活动预算。
1. 场地租赁费用。
2. 比赛用具采购费用。
3. 奖杯、奖牌和奖金费用。
4. 工作人员费用。
5. 其他杂项费用。
六、活动宣传。
1. 制作宣传海报，张贴在公司内部各个部门。
2. 发送电子邮件邀请员工参加比赛。
3. 在公司内部通讯平台发布活动信息。
七、活动评估。
1. 组织专门小组负责活动评估，总结活动的成功经验和不足之处。
2. 收集员工的反馈意见，为下一次活动改进提供参考。
通过以上策划方案，公司将举办一次富有意义的羽毛球比赛活动，旨在增强员工的团队凝聚力，促进员工身心健康，并提升公司形象。
化工制图(7)---管道布置图绘制
第7章管道布置图绘制▪本章导引▪管道布置图设计基础▪管道布置图的绘制▪本章重点知识分析本章目录本章目录本章导引管道设计中根据管道仪表流程图(PID，带控制点的工艺流程图)、设备布置图及有关的土建，仪表，电气，机泵等方面的图纸和资料为依据，对管道进行合理的布置设计，绘制出管道布置图。
管道布置图的设计首先应满足工艺要求，便于安装，操作及维修，并要合理，整齐，美观。
管道布置图在化工设备进行最后安装阶段具有重要的意义。
好的管道布置图不仅能使安装者容易读懂图纸所要表达的含义，加快施工进程，同时也杜绝诸如将测量孔安放在光线不好的场合，或者将阀门的安装的方位朝向墙面，使之很难操作。
位置设备。
因此，在各种化工工程具体施工前，必须绘制好详细的管道布置。
管道布置图的绘制工作非常繁重，同时对时间的要求也较紧，另外，在具体施工过程中会碰到各种与原设计现场不同或原设计中错误的情况，需要及时更新管道布置图。
这时，如果采用计算机绘图，就可以充分发挥计算机快速、易修改的特点，及时提供更新后的管道布置图。
在本章中，我们将对管道布置图的基础知识作一个大致的介绍，着重在如何利用计算机绘制管道布置图，我们将会对管道布置图中用到的主要零件的绘制作一个较详细的介绍，对于整体图主要在于其绘制思路上，希望读者在学习本章内容的同时，参考有关化工管道布置的书籍，以便于对本章内容的理解。
本章目录本章目录管道布置图设计基础管道布置设计图分类⑴管道平面设计图管道平面设计图使每个工程的平面设计中，都需要绘制的平面设计图．此图是一种综合性的条件图，它包括最后设计所需的一切内容，如：主要管道走向；容器支座、平台、，梯子、栏杆的位置和尺寸；电缆托架和电缆沟的走向；基础建筑物、构筑物的外形；吊车梁、吊杆、吊钩的位置和起重能力；主要管架的位置、管口，支架，人孔，手孔，吊耳，铭牌方位；公用物料站、空调设设施、排水地漏等。
⑵管道平面布置图管道布置图是用来表达车间(或装置)内管道的空间位置情况的图样，又称管道配管图或安装图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
656-12 根据装配示意图查表拼画化工设备图技术特性表管 口 表e 200 JB/T 81-1994 平面 排污口d 200 JB/T 81-1994 平面 出料口 c 20 JB/T 81-1994 平面 排气口符号 公称尺寸 连接尺寸标准 连接面形式 用途或名称 a 450 HG21515-1995 人孔 b 200 JB/T 81-1994 平面 进料口设计温度 100 操作温度 40 物料名称容器类别 I1.5腐蚀裕度/mm 焊缝系数 0.85设计压力/MPa 常压工作压力/MPa 常压作业指导书一、 目的（1） 掌握化工设备零部件的查表方法。
（2） 掌握标准件的规定标记的书写方法。
（3） 熟悉化工设备图的包含的内容及表达方法。
（4） 掌握化工设备图的作图步骤。
二、 内容和要求（1） 读懂装配示意图，了解所用化工设备标准件的类型， 在6-14、6-15中绘出标准零部件的图形，并标注尺寸，为 装配图的绘制作好准备。
（2） 由装配示意图，绘出储罐设备图。
（3） A2图纸，横放，绘图比例自定。
三、 注意事项（1） 画图前看懂设备示意图及有关零部件图，了解设备的 工作情况及各零部件的装配连接关系。
（2） 综合运用化工设备图的表达方法确定表达方案。
（3） 要合理布置视图及标题栏、明细栏、管口表、技术特 性表、技术要求。
（4） 参考书中焊缝图形，正确绘出焊缝图形。
姓名班级学号6-13 化工设备示意图姓名学号6-14 查表确定零件尺寸，作出图形并标注尺寸姓名班级学号6-15 查表确定零件尺寸，作出图形并标注尺寸姓名学号6-16 读冷凝器装配图，回答问题691．读图回答下列问题 (1)该设备名称为 ，共有零部件 种，属于标准化零部件有 种。
接管口有 个。
(2)装配图采用了 个基本视图。
一个是 视图，另一个是 视图,主视图采用的是 的表达方法， 左视图采用的是 的表达方法。
(3)鞍式支座有 型和 型鞍式支座，其结构的 不同，为什么？(4)图样中采用了 个局部放大图，主要表达了 和 以及 。
(5)该冷凝器共有 根管子。
管内走 ，管外（壳程）走 。
试在图中用铅笔画出流体的走向。
(6)冷凝器的内径为 ，外径为 ；该设备总长为 ，总高为 。
(7)换热管的长度为 ，壁厚为 。
(8)试解释"法兰PL 20-1.0"（件23）的含义。
2．试画出鞍式支座的局部放大图A-A。
姓名班级学号6-17 冷凝器装配图姓名学号7-1 读氯乙烯工艺流程图并回答问题711. 首先阅读标题栏和图例说明，从中了解图样名称、各种图形符号、代号的含义。
2. 看图中的设备，了解设备的名称、位号及数量，大致了解设备的用途。
该流程图中自左而右排列有 （V0101）、 （V0102）、 （C0101A，B）二台、（E0101A，B）二台、 （E0102）、 （E0103）、 （E0104）、 及 （V0103）、 （P0101）共 台设备。
3．阅读流程，了解物料流向。
本流程图为氯乙烯压缩回收工段，从没反应的氯乙烯气体，经管道 送入捕集器（V0102），与 （V0101）设备来的气体一起，经管道 管道进入 （C0101），经压缩 后进入 （E0101）一次冷却，后又经 （E0102）进行二次冷却，将氯乙烯气体和水蒸汽冷却为液体， 进入 （E0103），从设备下部分离出液体水，经管道 流出，液体氯乙烯进入 （E0104），经管道 排出氯乙烯中的N2，进入设备 （V0103）下部分离出水，一部分没有液化的氯乙烯 气体经 管道流回气柜，再次回收利用。
液体氯乙烯经氯乙烯输送泵送入下一工段。
4．其它E0101设备是 ，管程内走 ，壳程内走 。
管道上共有仪表控制点 处，其中PI是 仪表，TI是 仪表，LIA是 仪表。
姓名班级学号第七章 化工工艺图第七章 化工工艺图7-1 读氯乙烯工艺流程图并回答问题711. 首先阅读标题栏和图例说明，从中了解图样名称、各种图形符号、代号的含义。
2. 看图中的设备，了解设备的名称、位号及数量，大致了解设备的用途。
该流程图中自左而右排列有 气柜 (V0101）、 捕集器 （V0102）、 氯乙烯压缩机 （C0101A ，B ）二台、冷凝器 （E0101A ，B ）二台、 冷凝器 （E0102）、 分水罐 （E0103）、 冷凝器 （E0104）、 及 储罐 （V0103）、 氯乙烯输送泵 （P0101）共 九 台设备。
3．阅读流程，了解物料流向。
本流程图为氯乙烯压缩回收工段，没反应的氯乙烯气体，经管道 PG0102－?159X4.5－B 送入捕集器（V0102），与 气柜 （V0101）设备来的气体一起，经管道 PG0104－?159X4.5－B 进入 氯乙烯压缩机 （C0101），经压缩 后进入 冷凝器 （E0101）一次冷却，后又经 冷凝器 （E0102）进行二次冷却，将氯乙烯气体和水蒸汽冷却为液体， 进入 分水罐 （E0103），从设备下部分离出液体水，经管道 P W 0101－?32X3.5 流出，液体氯乙烯进入 冷凝器 （E0104），经管道 VT 0101－?32X3.5 排出氯乙烯中的N 2，进入设备 储罐 （V0103）下部分离出水，一部分没有液化的氯乙烯 气体经 PG0105－?－B 管道流回气柜，再次回收利用。
液体氯乙烯经氯乙烯输送泵送入下一工段。
4．其它E0101设备是 冷凝器 ，管程内走 工艺液体 ，壳程内走 盐水 。
管道上共有仪表控制点 10 处，其中PI 是 压力 仪表，TI 是 温度 仪表，LIA 是 物位 仪表。
姓名班级学号7-2 氯乙烯工艺流程图姓名学号姓名班级学号1. 首先阅读标题栏和图例说明，从中了解图样名称、各种图形符号、代号的含义。
2. 看图中的设备，了解设备的名称、位号及数量，大致了解设备的用途。
该流程图中有泵类设备 三 台，分别为 辛烯泵、十二烯泵、计量泵，从而了解泵是以 作用 命名的，容器类设备有 五 台，塔器设备有 三 台，换热器有 二 台，反应器设备有 一 台。
3．阅读流程，了解物料流向。
从原料桶来的 辛烯 原料输送至 辛烯高位槽 贮存，后经 辛烯 泵输送至 鼓泡塔 与十二烯混合，在设备上连接了真空管，以使设备内保持 负 压，从 鼓泡塔 出来的物料用 计量 泵输送至 干燥塔 ，除去物料中的水分，然后进入 计量槽 ，上连接有冷冻系统的管道，作用是 冷却物料 ，最后进入 聚合釜 反应得到润滑剂，设备上连接有氮气管道，为了阻断物料与 空气 的接触，说明物料是易燃易爆物品，最后送入 储槽 贮存。
设备V 0103是将 干燥塔分离出 的物料经 冷凝 后，送入 接收槽 设备，后连接真空系统将物料抽走。
在干燥塔的下部连有E 0102 电加热器 设备，主要是将 氮气 加热，送入干燥塔，以吹干T 0102设备内的触媒。
4．其它 PL 0105-40-E2B 的含义公称直径为40的压力为 ，CWS 0100-80-B 1G 的含义 。
设备采用 细实 线作图，有规定符号的设备按规定作图，无规定符号的设备画 wc 出设备的简略外形和内部结构特征 ，流程图中主要物料管道用 粗实线 作图，辅助物料管道用 细实 线作图，二者交叉是断开 辅助 管线，两主要物料管线交叉 后面管 线断开。
737-3 读抗阻剂工艺流程图并回答问题7-4 氯乙烯工艺流程图姓名班级学号1．概括了解 由标题栏可知，该图为氯乙烯压缩回收工段设备布置图。
图中有 三 个平面图（分别是 EL100.000平面图、EL104.000平面图、EL108.000平面图 ），一个 剖面 图。
2．了解建筑物的结构和尺寸 该图画出厂房的定位轴线 1、2、3、4、5 和 A 、B 、C 、D 、E ，其横向轴线间距为 3000 mm，纵向轴线间距为 3000 mm。
该厂房为 三 层。
一层厂房标高为 100.000m ，二层标高为 104.000m , 三层标高为 108.000m 。
3．看平面图和剖面图 按不同标高，用三个平面图表示设备在不同平面上的布置情况。
在EL100.000平面上，安装有 氯乙烯输送泵 、冷却器 、储罐 、捕集器 、气柜 、及两台 氯乙烯压缩机 。
在EL104.000平面上，安装有 一台分水罐 。
在EL108.000平面上，安装有 冷凝器 三台。
图中注出了各设备的 定位 尺寸，来确定设备在厂房内的位置。
在B-B剖面图上，可看出设备在 高度 方向上的布置情况。
在图中注出了设备的 标 高。
从平面图和剖面图中可以看出，各设备的轮廓用 粗实线 表示，而其他部分用 细实线 表示。
4．归纳总结 氯乙烯压缩回收工段 四 种 十一 台设备，分布在三个不同高度平面上。
图中右上角的 方向标 ，指明了厂房的 正方向 。
757-5 读氯乙烯工段设备布置图并回答问题姓名班级学号7-6 氯乙烯工段设备布置图班级学号姓名7-7 已知管道的平面图和正立面图，画出左、右立面图姓名班级学号787-8 已知管道的轴测图，画出管道的平面图和正立面图姓名班级学号7-9 已知管道的平面图和正立面图，画出轴测图班级学号姓名7-10 已知管道的平面图和正立面图，画出轴测图80班级学号姓名7-11 已知立体图，绘制工艺流程图、管路布置图作业指导书一、 目的熟悉工艺流程图、管路布置图的内容及表达方法，掌握设备的示意图、建筑物、管道、流程线、阀门及仪表控制点的画法和标注方法。
二、 内容和要求1. 由钠盐的立体图绘制工艺流程图和管路布置图。
2. 用A3图纸、横放，比例、尺寸自己确定（或从图中量取整数）。
三、 注意事项1. 在管路布置图中管路用粗实线绘制，建筑物、设备及阀门用细实线绘制。
2. 汉字和数字用3.5号字书写。
3. 两设备之间的距离可由图中测量，允许改动。
4. 注意管道交叉时，要按规定画法绘制。
5. 阀门的大小应保持一致。
6. 两设备中物料分别为NaOH和H2SO4,在反应釜中反应生成Na2SO4和H2O。
81班级学号姓名。
