快换接头详解

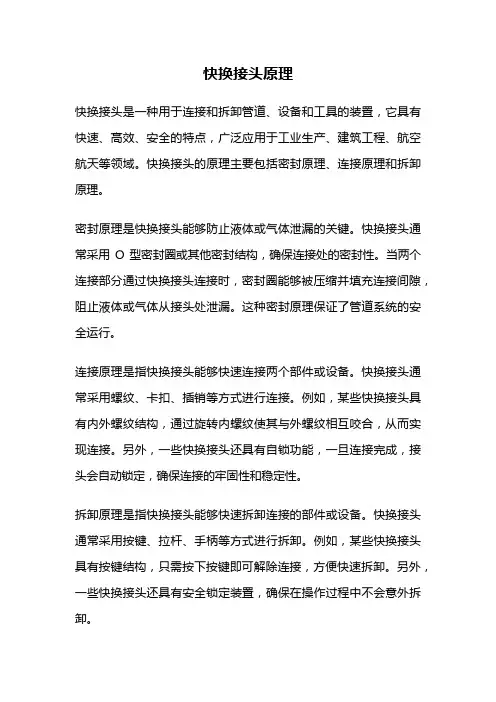

快换接头原理
快换接头原理快换接头是一种用于连接和拆卸管道、设备和工具的装置，它具有快速、高效、安全的特点，广泛应用于工业生产、建筑工程、航空航天等领域。
快换接头的原理主要包括密封原理、连接原理和拆卸原理。
密封原理是快换接头能够防止液体或气体泄漏的关键。
快换接头通常采用O型密封圈或其他密封结构，确保连接处的密封性。
当两个连接部分通过快换接头连接时，密封圈能够被压缩并填充连接间隙，阻止液体或气体从接头处泄漏。
这种密封原理保证了管道系统的安全运行。
连接原理是指快换接头能够快速连接两个部件或设备。
快换接头通常采用螺纹、卡扣、插销等方式进行连接。
例如，某些快换接头具有内外螺纹结构，通过旋转内螺纹使其与外螺纹相互咬合，从而实现连接。
另外，一些快换接头还具有自锁功能，一旦连接完成，接头会自动锁定，确保连接的牢固性和稳定性。
拆卸原理是指快换接头能够快速拆卸连接的部件或设备。
快换接头通常采用按键、拉杆、手柄等方式进行拆卸。
例如，某些快换接头具有按键结构，只需按下按键即可解除连接，方便快速拆卸。
另外，一些快换接头还具有安全锁定装置，确保在操作过程中不会意外拆卸。
快换接头的原理使其具有许多优点。
首先，快换接头能够快速连接和拆卸，节省了大量的时间和人力成本。
其次，快换接头具有良好的密封性能，能够有效防止泄漏，保证系统的安全运行。
此外，快换接头还具有结构简单、使用方便、可靠性高等特点。
在实际应用中，快换接头可以根据不同的需求选择不同的型号和材料。
例如，对于高压、高温的工作环境，可以选择耐高温、耐腐蚀的快换接头；对于易损部位频繁更换的场合，可以选择带有快速连接功能的快换接头，以提高工作效率。
快换接头是一种具有快速、高效、安全特点的连接装置，其原理包括密封原理、连接原理和拆卸原理。
快换接头的应用广泛，可以提高工作效率，保证系统的安全运行。
在选择和使用快换接头时，需要根据实际需求选择适当的型号和材料。
通过合理使用快换接头，可以为各行各业的生产和施工提供便利和保障。
弹簧快换接头操作方法
弹簧快换接头操作方法弹簧快换接头是一种方便快速更换连接器的装置，常见于一些需要经常进行连接和断开操作的设备中，例如液压系统、气体系统等。
下面将详细介绍弹簧快换接头的操作方法。
首先，我们需要准备好弹簧快换接头和需要连接的管路。
弹簧快换接头通常由两个部分组成，一个是连接器本体，另一个是接头。
连接器本体通常安装在管路上，而接头则安装在需要连接的设备上。
在连接之前，我们需要确保连接器本体和接头上的螺纹表面清洁，并且没有损坏。
同时，也需要检查连接器本体内部是否有杂质或者异物。
接下来，我们可以开始进行连接操作。
首先，将接头插入连接器本体的孔口中，确保插入到位。
通常可以听到一个“咔嗒”声，表示接头已经插入到位。
此时，可以尝试轻轻拉动接头，确保连接牢固。
接头连接完成后，可以继续进行管路的连接。
通常，我们需要旋转连接器本体上的手柄或者拧紧螺丝，使连接器本体与管路紧密相连。
此时，可以使用扳手或者扳手等工具，适当加强拧紧力度，确保连接的牢固性。
当需要断开连接时，我们只需要按照相反的步骤操作即可。
首先，松开连接器本体上的手柄或者螺丝，使连接器本体与管路解除连接。
然后，轻轻拉出接头，使其从连接器本体的孔口中脱落。
需要注意的是，在操作过程中，我们要尽量避免用力过猛，以免损坏弹簧快换接头或者连接管路。
同时，在连接和断开操作完成后，我们可以用清洁剂清洗接头和连接器本体，以去除可能附着的油污或者杂质。
此外，如果在操作过程中遇到困难或者出现异常情况，例如无法连接或者断开，我们应该及时停止操作，并检查连接器本体和接头的状况。
如果发现有损坏或者故障，我们应该及时更换或者修理。
总结以上，弹簧快换接头的操作方法简单方便，只需按照正确的步骤进行操作即可。
在操作过程中，我们要注意保持连接牢固，避免用力过猛。
此外，及时清洗和检查接头和连接器本体，确保其正常工作。
希望以上信息能对您有所帮助。

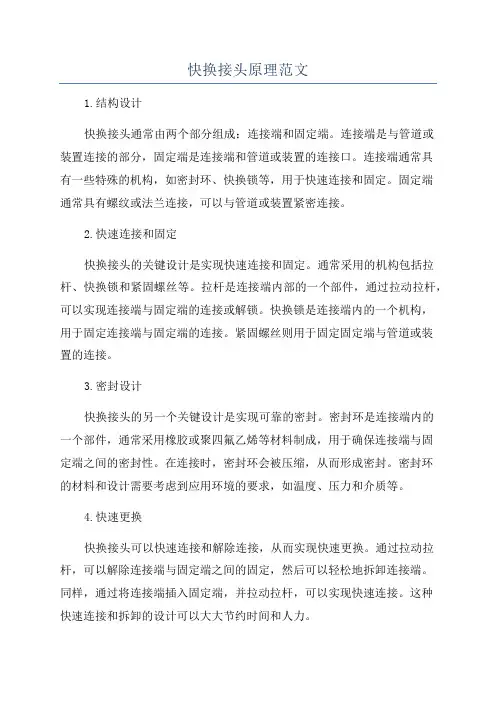

快换接头原理范文
快换接头原理范文1.结构设计快换接头通常由两个部分组成：连接端和固定端。
连接端是与管道或装置连接的部分，固定端是连接端和管道或装置的连接口。
连接端通常具有一些特殊的机构，如密封环、快换锁等，用于快速连接和固定。
固定端通常具有螺纹或法兰连接，可以与管道或装置紧密连接。
2.快速连接和固定快换接头的关键设计是实现快速连接和固定。
通常采用的机构包括拉杆、快换锁和紧固螺丝等。
拉杆是连接端内部的一个部件，通过拉动拉杆，可以实现连接端与固定端的连接或解锁。
快换锁是连接端内的一个机构，用于固定连接端与固定端的连接。
紧固螺丝则用于固定固定端与管道或装置的连接。
3.密封设计快换接头的另一个关键设计是实现可靠的密封。
密封环是连接端内的一个部件，通常采用橡胶或聚四氟乙烯等材料制成，用于确保连接端与固定端之间的密封性。
在连接时，密封环会被压缩，从而形成密封。
密封环的材料和设计需要考虑到应用环境的要求，如温度、压力和介质等。
4.快速更换快换接头可以快速连接和解除连接，从而实现快速更换。
通过拉动拉杆，可以解除连接端与固定端之间的固定，然后可以轻松地拆卸连接端。
同样，通过将连接端插入固定端，并拉动拉杆，可以实现快速连接。
这种快速连接和拆卸的设计可以大大节约时间和人力。
5.应用领域快换接头的应用领域非常广泛。
它可以用于各种工业领域，如液压设备、气动系统、化工装置等。
它可以用于连接管道、泵、阀门、油缸等。
在这些应用中，快换接头可以帮助操作人员更轻松地进行连接和更换，提高工作效率。
总之，快换接头通过特殊的结构设计实现了快速连接和拆卸，可以大大提高工作效率。
它的原理包括结构设计、快速连接和固定、密封设计和快速更换。
快换接头在各种工业领域中有广泛的应用，并为操作人员带来了方便和效益。

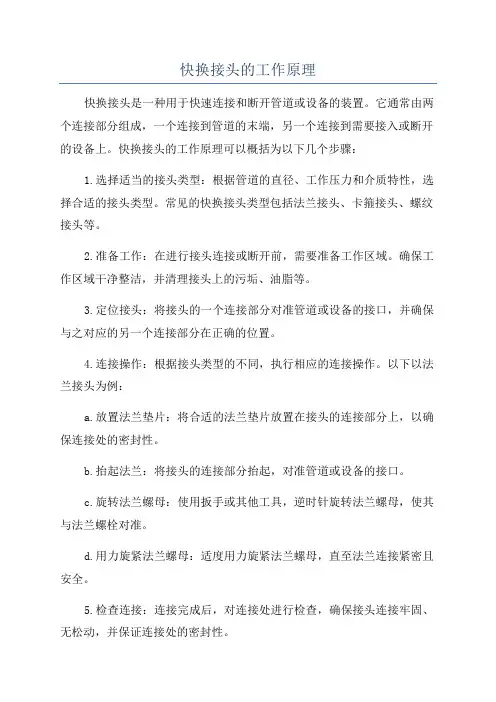

快换接头的工作原理
快换接头的工作原理快换接头是一种用于快速连接和断开管道或设备的装置。
它通常由两个连接部分组成，一个连接到管道的末端，另一个连接到需要接入或断开的设备上。
快换接头的工作原理可以概括为以下几个步骤：1.选择适当的接头类型：根据管道的直径、工作压力和介质特性，选择合适的接头类型。
常见的快换接头类型包括法兰接头、卡箍接头、螺纹接头等。
2.准备工作：在进行接头连接或断开前，需要准备工作区域。
确保工作区域干净整洁，并清理接头上的污垢、油脂等。
3.定位接头：将接头的一个连接部分对准管道或设备的接口，并确保与之对应的另一个连接部分在正确的位置。
4.连接操作：根据接头类型的不同，执行相应的连接操作。
以下以法兰接头为例：a.放置法兰垫片：将合适的法兰垫片放置在接头的连接部分上，以确保连接处的密封性。
b.抬起法兰：将接头的连接部分抬起，对准管道或设备的接口。
c.旋转法兰螺母：使用扳手或其他工具，逆时针旋转法兰螺母，使其与法兰螺栓对准。
d.用力旋紧法兰螺母：适度用力旋紧法兰螺母，直至法兰连接紧密且安全。
5.检查连接：连接完成后，对连接处进行检查，确保接头连接牢固、无松动，并保证连接处的密封性。
6.断开操作：当需要断开接头时，执行相应的操作。
以下以法兰接头为例：a.松开法兰螺母：使用扳手或其他工具，顺时针松开法兰螺母。
b.分离接头：将接头的连接部分分离，断开管道和设备的连接。
7.清洁接头：断开接头后，进行清洁操作。
可使用清洁剂、水或其他工具来清洁接头的连接部分，以去除污垢、油脂等。
以上就是快换接头的工作原理。
通过合理选择接头类型，并正确地执行连接和断开操作，快换接头能够有效地连接和断开管道和设备，提高工作效率，并保证连接处的密封性和安全性。
快换接头详解
快速接头的类型
快插式快速接头 快插式快速接头用一只 手就可以操作。只需将 螺纹短节推入接头承插， 就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
快速接头基础知识
S.T.A.M.P.：
S 尺寸
T
温度
A
应用
M
介质
P
压力
快速接头基础知识
S.T.A.M.P.：
• 尺寸 尺寸:
1.需要什么尺寸的快速接头？ 需要什么尺寸的快速接头？ 需要什么尺寸的快速接头 2.（尺寸通常与软管尺寸相同） （尺寸通常与软管尺寸相同） 3.需要什么样的端口连接？ 需要什么样的端口连接？ 需要什么样的端口连接
6600 系列应用
常规工业应用 汽车应用 自卸卡车 废物处置 采矿 铺沥青 造纸厂 钢铁冶炼 建筑
6100 系列应用
• 货车和非公路应用 • 拖车上的湿管 • 垃圾压缩机 • 路面压碎机 • 工厂 MRO 液压系统 • 钢铁厂 • 油井钻探设备 • 动力输出装置 • 低温工程
AG 应用
• • • • • • • 农业设备 林业设备 移动设备 钢厂机器 草坪设备 联合收割机 钻井工具
• 带阀的快速接头可能导致 系统出现压降。 • 在介质流经内部阀时，这 些内部阀就像是河流中的 石头，会导致介质流中发 生“动荡” • 这会导致压强的些许损失， 该损失可以“压降”或 psid 为单位 • 测量组件前后的压强 • 用前面的压强减去后面的 压强 = psid
Байду номын сангаас
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺 有一个阀， 纹接头/接头端 纹接头/接头端 • 主要用于气动，有些 主要用于气动， 用于水
史陶比尔快换接头
史陶比尔快换接头一、简介：史陶比尔快换接头（Staubli quick coupling）是一种用于连接和断开流体传输系统中管道的装置。
它具有快速和可靠的连接功能，广泛应用于工业、农业、医疗等领域。
史陶比尔快换接头可以连接不同尺寸和材料的管道，以满足不同流体传输系统的需求。
二、构造：史陶比尔快换接头由两个主要部分组成：插头和插座。
插头通常由金属或塑料制成，并且具有多个环形密封槽，用于与插座的密封垫配合。
插头还带有一个锁定机构，用于确保插头和插座的连接牢固。
插座与插头相似，具有相应的密封槽和锁定机构。
三、使用方法：1.打开插座：将插座的保护盖打开，并确保密封垫无明显磨损或变形。
2.插入插头：将插头插入插座，确保插头与插座的密封槽和锁定机构对应。
3.锁定插头：用力推动插头，直到听到“咔嗒”声，表示插头已经锁定在插座上。
4.测试连接：通过测试流体传输系统，确保连接完好且无泄露。
四、注意事项：1.插座和插头的尺寸必须匹配，并且材料要与流体传输系统的要求相符。
2.在使用史陶比尔快换接头之前，先查看插座和插头的密封垫是否有磨损或变形，如有必要，及时更换。
3.在连接和断开史陶比尔快换接头时，要保证气压或液压系统已经关闭，以免发生意外伤害。
4.定期清洁史陶比尔快换接头，以免积聚灰尘或杂质影响其连接性能。
5.如需长时间存放或不使用史陶比尔快换接头，应将其放置在干燥、清洁的地方。
五、优点：1.快速连接：史陶比尔快换接头的连接和断开过程非常迅速，节省了时间和人力成本。
2.可靠性强：史陶比尔快换接头使用的密封垫具有很好的密封性能，确保连接完全无漏。
3.通用性高：史陶比尔快换接头可以连接不同尺寸和材料的管道，具有较高的通用性。
4.压力容量大：史陶比尔快换接头可以在高压下工作，适用于各种液压和气压系统。
六、应用领域：1.工业领域：史陶比尔快换接头广泛应用于工业流程中的液压和气动系统，如机械制造、汽车制造等。
2.农业领域：史陶比尔快换接头可用于农业机械的液压系统和喷灌系统，提高工作效率和方便农民操作。
气动快换接头毕业设计
气动快换接头毕业设计【气动快换接头毕业设计】引言气动快换接头是一种用于连接和断开气源管道的装置，具有快速、方便、可靠的特点。
它是现代工业自动化系统中不可或缺的重要部件，广泛应用于气动设备、机械制造、汽车工业、航天航空等领域。
本文将围绕气动快换接头的原理、设计和应用三个方面展开深入探讨。
一、气动快换接头的工作原理1. 混合式接头原理气动快换接头分为两种类型：螺纹和混合式接头。
混合式接头是目前应用较广泛的一种类型，其工作原理基于压缩空气通过内部旋转阀门进出，实现快速连接和断开气源管道。
2. 工作过程在连接过程中，当接头的两侧插入匹配的气管时，压缩空气将推动阀门自动打开，实现气源的传输。
当需要断开连接时，只需轻轻回推外部套套筒，阀门即可关闭，气源管道得以切断。
二、气动快换接头的设计要点1. 结构设计气动快换接头的设计要点之一是结构的合理性与稳定性。
通过选用高强度的材料和特殊结构设计，使接头具有耐压、耐磨损和耐腐蚀的特性，从而确保其在复杂工业环境下的可靠性和持久性。
2. 流体控制在设计过程中，需要充分考虑流体的控制与传输。
通过精确的阀门设计和流道优化，实现气源的快速流动和可靠的封闭。
3. 连接方式气动快换接头的连接方式有多种，例如直角连接、直线连接和T形连接等。
在设计时，应根据具体的使用场景和要求选择适合的连接方式，达到更好的功能性和适用性。
三、气动快换接头的应用案例1. 工业自动化气动快换接头在工业自动化领域中具有广泛的应用。
机械制造中的流水线生产，需要频繁更换不同的工具和设备，使用气动快换接头可以大大提高生产效率和操作便捷性。
2. 汽车工业在汽车工业中，气动快换接头被广泛应用于空调系统、刹车系统和液压系统等。
通过使用气动快换接头，可以减少连接和断开管道的时间，提高维修和保养效率。
3. 航天航空在航天航空领域，气动快换接头被使用在飞机和火箭的燃料供应系统中。
由于这些系统对连接和断开的速度和可靠性要求非常高，使用气动快换接头可以确保燃料的快速供给和安全性。
挖机快换接头工作原理
挖机快换接头工作原理
挖机快换接头是指在挖掘机装置上快速更换不同工作部件或工具的装置。
其工作原理主要包括以下几个方面：
1. 接头结构设计：挖机快换接头通常由主接头和副接头组成。
主接头固定在挖机装置上，而副接头则安装在不同工作部件或工具上。
接头之间通过销轴或卡箍等连接方式紧固。
2. 液压系统：挖机快换接头采用液压系统来实现快速连接和断开。
液压系统包括液压油箱、液压泵、液压缸等组件。
液压泵通过泵送液压油将压力传递给液压缸，从而实现接头的快速连接和断开。
3. 操纵方式：挖机快换接头的操纵通常通过机器上的液压控制杆或脚踏开关来实现。
操作人员通过操作液压控制杆或脚踏开关，控制液压系统中的液压泵，从而实现快速切换不同工作部件或工具。
4. 安全保护：挖机快换接头通常配备有安全保护装置，以确保在更换接头过程中的安全。
例如，设置有安全锁装置，当接头未完全插入并锁定时，液压系统将不能工作，以避免意外断开或工具脱落。
总的来说，挖机快换接头工作原理主要通过设计合理的接头结构，采用液压系统实现快速连接和断开，并通过操作液压控制杆或脚踏开关来操纵。
同时，配备安全保护装置来保证更换接头的安全。
快换接头的工作原理
快换接头的工作原理
快换接头是一种机械装置，用于连接和断开管道、电缆等设备，具有快速、方便、安全的特点。
其工作原理主要分为两个方面：连接和断开。
1.连接：
插头上通常有凸起的凹槽，而插座上则有相对应的凸起。
插头插入插座时，凹槽和凸起之间的间隙会逐渐缩小，直到插头完全插入插座，凹槽与凸起完全贴合。
这种设计可以确保连接的牢固性和密封性。
在插入的过程中，常常会有一些附属机构起到辅助定位和加强连接的作用，如引导销、限位销等。
这些机构的作用是确保插头正确插入插座，并且避免插头和插座因为形状不匹配而无法连接。
2.断开：
扭转或拉动插头会改变插座和插头间凹槽与凸起的相对位置，使插头凹槽逐渐脱离插座的凸起，最终完全脱离插座。
在断开过程中，扭转或拉动插头的力量也可以辅助清理可能附着在插头和插座间的异物，确保插头和插座的良好状态。
此外，为了保证连接和断开的安全性，快换接头常常配备了一些锁定装置。
锁定装置可以防止意外脱开和松动，保证连接的稳定性和可靠性。
总结起来，快换接头的工作原理主要是通过插头和插座之间的凹槽与凸起相互配合实现连接，通过扭转或拉动插头实现断开。
同时，配备合适的附属机构和锁定装置可以加强连接的准确性和安全性。
快换接头的设计考虑到了使用的便利性和效率，使得连接和断开操作变得快速、方便、安全。
快换接头基本知识PPT幻灯片
13
快速接头基础知识
• S.T.A.M.P.：
• 温度: 介质温度和环境温度是多少？
• 应用: 1.对快速接头的功能性要求是什么？应用为静
态还是动态？ 2.应用中是否需要在承受压力的情况下连接和
断开快速接头？ 3.是否需要一个业内可互换的快速接头？ 4.应用是否考虑空气杂质和流体损耗问题？
10
快速接头的类型
快插式快速接头 快插式快速接头用一只 手就可以操作。只需将 螺纹短节推入接头承插， 就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
11
快速接头基础知识
S.T.A.M.P.：
S
尺寸
T
温度
A
应用
M
介质
P
压力
12
快速接头基础知识
S.T.A.M.P.： • 尺寸:
用于水
7
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于
内螺纹接头/接头端， 另一个位于外螺纹接 头端 • 主要用于液压
8
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求
全速流动的其他应用
9
快速接头的类型
手动快速接头 • 必须手动卸下接头上
的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头基本知识
1

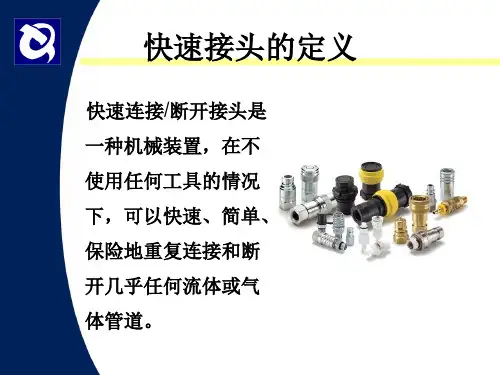

快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况 下，可以快速、简单、 保险地重复连接和断 开几乎任何流体或气 体管道。
2
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
快换接头 快速接头
快换接头快速接头----520a8858-715e-11ec-864f-7cb59b590d7d 快换接头快速接头快速更换连接器和周期；快速连接器快换接头产品介绍快换连接器是综合美国、英国、德国、日本等国家的先进技术而设计的。
是一种耐油、耐酸碱、耐高压的新型液压气动管道附件。
广泛应用于钢铁、石油、化工、橡胶、矿山、农业机械、玻璃纤维、纺织、造纸、造船等需要管道快速连接和快速卸载的行业。
该产品可用于金属软管、橡胶软管、尼龙管和塑料管。
具有结构合理、密封性好、互换性好、安装方便、管间装卸快、省工省时等优点，大大降低了员工的劳动强度。
本产品具有自锁安全装置，在高压场合安全可靠。
是国内外液压气动管道流水线生产设备最理想的配件产品，其性能完全可以替代同类进口配件。
快换接头按结构不同分为三大类型：●插入式快换接头●搬把式快换接头●爪型快换接头插入快换接头一、结构特点:插入式快换连接器根据其内部结构可分为三种类型：·双向自封快换接头。
如图1所示·单向自封快换接头。
如图2所示·直通快换接头。
如图3所示1.插入双向自密封快换接头其结构如图1所示，其主要特点是在插轴和插套的内孔内分别设有单向阀。
连接接头时，首先将卡套上的卡套推到最右边，然后将卡套的头部插入卡套的内孔中。
此时，卡套和卡套中的阀芯相互作用，离开各自的锥形阀座，从而打开阀门，连接卡套和卡套的两侧通。
当插轴头部插到底后即可松开卡套，卡套在弹簧力的作用下恢复原位，卡套在恢复原位过程中推动钢球进入插轴上的梯形槽内，并将球固定在梯形槽内，产生自锁作用，使插轴被锁定在插套孔内不至脱落，从而实现快速连接。
同时插轴头部外圆有o型圈实现轴向密封，使内部流体不至向外泄露。
当须使接头的两端脱开时，只需将卡套向右推到底，这时在接头内部阀芯的弹簧力作用下，插轴自动从插套孔中退出，同时阀芯在弹簧的作用下，迅速将阀座口封闭，使接头内部流体不至向外泄露，从而实现快速脱离并保持内部流体不向外泄漏的目的。
快换接头原理
快换接头原理快换接头是一种广泛应用于工业生产中的一种连接方式，它的原理是利用特殊的设计和结构，使得连接件可以在不需要额外工具的情况下，快速、方便地进行拆卸和更换。
这种连接方式在现代工业生产中得到了广泛的应用，它不仅提高了生产效率，还降低了人工成本，使得设备的维护和维修更加便捷。
快换接头的原理主要包括以下几个方面：首先，快换接头的设计结构非常精巧，它通常由两个部分组成，一个是连接件本身，另一个是连接座。
连接件通常具有特殊的凸起和凹槽结构，连接座则具有相应的凹凸结构。
这种设计使得连接件可以轻松地插入连接座中，并且能够牢固地锁定在一起，从而实现稳固的连接。
其次，快换接头通常采用了一些特殊的材料和制造工艺，以确保其连接的牢固性和密封性。
例如，一些快换接头采用了高强度的不锈钢材料制成，表面经过特殊的处理，使得其具有良好的耐腐蚀性和耐磨性，从而能够保证连接的稳固性和密封性。
此外，快换接头还采用了一些特殊的机械结构，例如螺纹连接、卡扣连接等，这些结构能够使得连接件在插入连接座时能够自动锁定，从而不需要额外的工具来进行固定，大大提高了连接的速度和便捷性。
总的来说，快换接头的原理是通过精巧的设计结构、优质的材料和制造工艺以及特殊的机械结构，使得连接件可以快速、方便地进行拆卸和更换，从而提高了生产效率，降低了维护成本，是一种非常实用的连接方式。
在工业生产中，快换接头被广泛应用于各种设备和管道连接中，例如液压系统、气动系统、液体输送管道等。
它不仅可以用于连接金属件，还可以用于连接塑料件、橡胶件等各种材料，具有非常广泛的适用性。
总的来说，快换接头是一种非常实用的连接方式，它的原理简单、易于操作，能够大大提高生产效率，降低维护成本，是现代工业生产中不可或缺的重要组成部分。
随着科技的不断进步和创新，相信快换接头在未来会有更加广阔的应用前景。
《快换接头基础知识》课件
相对于其他液压连接器，快换接头具有更快的连接和断开时间，更容易使用，并且不需要任 何工具即可操作。快换接头还允许在系统运行时进行连接和断开，而无需停机。
快换接头与其他连接器的区别
相对于其他连接器，比如螺纹连接器或法兰连接器，快换接头可以更快地连接或断开系统， 而且可以在系统运行时进行连接和断开。
快换接头的发展趋势
1 自动化
2 轻量化材料
3 高压系统
随着自动化和机器人 技术的发展，快换接 头的需要将继续增长。
随着材料技术的发展， 快换接头将变得更轻、 更坚固和更具成本效 益，以满足各种领域 的需求。
高压系统的需求也将 推动快换接头技术的 发展，以满足更高压 的需求。
密封环
密封环通常由橡胶或其他弹 性材料制成，可以提供卓越 的密封性能，并防止泄漏或 其他损坏。
快换接头的安装和拆卸步骤
步骤 1
将插头插入插座直到听到“卡槽”锁定声音。
步骤 2
拉动插头以释放锁定机构，将其从插座中 拉出。
步骤 3
在拆卸前，确保在两个系统之间减压，这 样可以避免液压系统泄漏或其他损坏。
步骤 4
在安装之前检查密封环是否完好无损，如 果已经受损，则需要更换新的密封环。
快换接头的应用领域
航空领域
快换接头在航空工业中得到 广泛应用，如加油、液压控 制和ቤተ መጻሕፍቲ ባይዱ舱内部连接。
工业机械领域
工业机械领域中需要经常连 接和断开管道或设备的液压 系统，因此快换接头也被广 泛应用于该领域。
军事领域
在军事应用中，快换接头通 常用于军用车辆和装备的维 护和修理，以便快速连接和 断开液压系统。
快换接头的分类
1
手动快换接头
气动快换接头介绍
气动快换接头介绍
庄可明
众所周知，电器插座和插头是用于电路连接及电器产品方便取电的，其插拔方便，可频繁使用，也方便用于临时布线或快速布线，尤其是野外布线。
同样！气动快换接头(以前也叫气动快速接头)是气动行业的气体插座，是为气动工具和气体管路方便获取气源而设的，压缩空气是仅次于电力的第二大动力能源，又是具有多种用途的工艺气源，其应用范围遍及石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、汽车保养、电子、食品、医药、生化、国防、科研等行业和部门。
气源和电源一样，也需要布线、连接以及方便获取，气动工具需要频繁插拔，因此，随着气动行业不断的发展，气动快速接头也分出了两大类：气动快速接头和气动快换接头，气动快速接头相当于电线的自锁接线柱，主要用于气体管路的固定连接，不便于经常插拔。
而气动快换接头则相当于电器插座，设在气路末端，主要用于气动工具的快速和频繁插拔，也适用于气路的临时快速布设。
气动快换接头相比其他生产设备和工具，其价格虽然不高，但就像电器插座一样，它所起的作用却不小，好坏直接影响生产效率和成本。
现例举一些劣质气动快换接头对工作和生产所带来的不利：
1、密封效果不好，经常漏气，浪费能源，造成空压机不停的工作，或反
复起动，空压机容易损坏，维修费用高；
2、流量小，压力损耗大，气动工具不能获得充足的压力，效率低；
3、插拔困难，在有负载的情况下尤其难插入，一些女性和不熟练的员工
无法正常插拔；
4、使用寿命短，由于材料强度和耐磨性较差，容易损坏，需要经常更换，
影响工作和生产。
ISO-A-B快换接头71系列
碳钢/不锈钢高压型平头快换接头（71系列）94通尊液压特点：·阴阳接头均带自封阀：阴阳接头对接后相互将自封阀顶开,通道打开,分开后自封阀自动关闭,防止流体溢出。
·工作压力高：可达到69MPA 的工作压力。
·无泄漏：在对接和分开过程中真正做到几乎无泄漏，保持环境的清洁和安全。
·安全锁：阴接头表面有一个安全销，接头对接后转动接头的套筒，使套筒的沟槽偏离安全销，套筒将无法前后移动，避免接头被意外分开。
·操作方便：只用一只手将阴阳接头相互推入，即可完成连接。
·抗污染：由于接头前端为平齐端面，可以减少藏污纳垢，并有利于清理，避免将污物带入接头内。
应用：71系列快换接头用于工作压力高，要求保持环境干净的液压系统；环境恶劣但要保证接头对接过程中不污染接头内介质场合。
不锈钢接头用于石油化学工业、仪表及半导体设备、海上和其他环境有腐蚀性及危险的高压场合。
的工作压力及接头尺寸工作压力bar阴接头 型号 阳接头 型号 通径接口尺寸G1/G2 分开时最大泄漏量cc E F G A D SW1 SW2碳钢 不锈钢 71-3C4-4 71-3N4-4 6 1/4″ 0.02 49.7846.7413.4683.0630.2323.88 20.57 690 345 71-3C6-6 71-3N6-6 9 3/8″ 0.02 59.9558.9317.27101.6039.6230.23 25.40 690 345 71-3C6-871-3N6-891/2″0.0259.9558.9317.27101.6039.6238.10 38.10 690 345 71-3C8-8 71-3N8-8 12 1/2″ 0.03 70.3660.4518.29112.5247.7538.10 38.10 690345订货示列：阴接头阳接头G 1接头材料接头系列接头类型接头规格接口螺纹接口类型 密封材料 碳钢此项不填 C ：阴接头 丁腈橡胶此项不填S ：316不锈钢 N ：阳接头 71-3：1/4″至11/4″(-40℃－+100℃) V ：氟橡胶(-30℃－+200℃)4：1/4” 6：3/8”8：1/2”4：1/4” 6：3/8” 8：1/2””RP ：英制直管内螺纹BSPP （G 螺纹）防尘帽型号规格1/4” 3/8” 1/2” 阳防尘帽(配阴接头) 71-3PCC-4 71-3PCC-6 71-3PCC-8 阴防尘帽(配阳接头)71-3PNC-4 71-3PNC-6 71-3PNC-8。
快换接头的工作原理
机械式快换接头工作原理：
机械式快换接头国内厂家的产品主要也就分两种，一种插销式，一种螺杆式。以插销式为例，当需要置换工作部件时，先将楔形卡抽出，将T形扣往里敲，（T形扣能够很顺畅地带动红色部分压块往回收，这里面对焊接要求比较高，滑轨不焊接平整，同时打磨不干净点的话，红色部分压块动作很难顺畅。）快换接头与斗脱离。当换到需用的工作部件时，T形扣往后拉，楔形卡插入T形扣进行锁定。
快换接头的工作原理
点击:605日期:2011-5-19 12:36:51
快换接头也叫作快速连接器，主要是挖掘机在进行工作时提高换斗与斗、松土器等工作部件之间的置换效率，分为液压式和机械式两种，虽然设计是很灵活且主观的东西，各厂家的产品外观不同，但是基本原理都是一样的。
液压式快换头工作原理：
液压式快换接头主要是靠油缸动作对销轴1、2进行固定和松放。当需要更换工作部件的情况下，油缸收回，钩形压块从1的位置运动到2的位置，快换接头脱离，换到其它工作部件，钩型压块对好销轴后，油缸再打开，钩形压块从2的位置运动到1的位置，对工作配件销轴进行锁定。当然，这除外还有外接油路及电磁阀同时工作。
快换接头原理
快换接头原理
快换接头是指用于快速连接和分离管道的一种接头，其原理是通过将接头两端的密封面紧密贴合，让管道中的介质顺畅地流过。
这种接头的特点是简单易操作、安装和维护方便、可快速更换管道连接方向。
快换接头主要由接头本体和密封垫组成。
接头本体分为两种类型，一种是回转式接头，另一种是夹紧式接头。
回转式接头是指以轴承为轴心的结构，接头本身可以360度旋转，它的安装依靠螺栓将接头固定在管道上。
当需要连接或断开管道时，只需拆下螺栓，回转接头，即可完成连接/断开操作。
回转式接头主要用于大直径管道和高压管道中，因为其结构相对更加复杂。
夹紧式接头则是采用两个夹紧板夹紧管道的方式连接，接头本体通常采用不锈钢或铜材质，将管道置于接头两端夹紧板之间，然后用螺丝将夹紧板固定住。
夹紧式接头主要用于小直径管道和低压管道中。
在使用快换接头时，密封垫起着非常重要的作用。
密封垫的材料可以根据介质的不同来选择，如硅橡胶、乙丙橡胶、氟橡胶等。
接头本体的密封面和密封垫紧密贴合，保证管道中介质不会漏出。
当然，在操作过程中还需要注意操作人员的安全，特别是在高压介质的管道中，操作一定要非常小心。
快换接头的应用范围非常广，主要用于石油、化工、制药、食品等行业。
它具有结构简单、安装维护方便、使用寿命长等优点，因此受到越来越多的企业和用户的青睐。
同时，随着技术的不断提高，快换接头的性能和应用领域也将不断拓展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况 下，可以快速、简单 、保险地重复连接和 断开几乎任何流体或 气体管道。
1/19
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
2/19
快速接头基本知识 - 术语
• 油田设备 • 水下连接 • 实验台 • 救援设备（救生颚） • 卷边机 • 高压动力装置 • 千斤顶 • 建筑 • 铁路
20/19
直通接头应用
• 花园软管 • 冲洗系统 • 移动水箱管道 • 冲模 • 高压清洗机 • 仅用于中低等压力的
液压应用
21/19
• 软管 • 卷轴 • 注塑装配线 • 救生索 • 工厂 • 气动空气 • 工具 • 呼吸空气
15/19
60 系列应用
• 常规工业应用 • 汽车应用 • 工厂机器 • 生产设备
16/19
6600 系列应用
常规工业应用
汽车应用
自卸卡车
废物处置
采矿
铺沥青
造纸厂
钢铁冶炼
建筑
17/19
6100 系列应用
的套筒方可连接或断 开螺纹短节。通常需 要两只手。
9/19
快速接头的类型
快插式快速接头 快插式快速接头用一只 手就可以操作。只需将 螺纹短节推入接头承插 ，就可完成连接。要断 开连接，必须手动卸下 套筒才可以取下螺纹短 节。
10/19
快速接头基础知识
S.T.A.M.P.： S T A M P
尺寸 温度 应用 介质 压力
纹接头/接头端 • 主要用于气动，有些
用于水
6/19
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于
内螺纹接头/接头端， 另一个位于外螺纹接 头端 • 主要用于液压
7/19
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求
全速流动的其他应用
8/19
快速接头的类型
手动快速接头 • 必须手动卸下接头上
• 接头:又名承插、阴端、连接件、接头
体、内螺纹管接件和凹管接件等
• 螺纹短节:又名堵头、阀杆、凸形头 密封件:又名 O 型圈、弹性圈、衬垫、
垫圈
• 球体:接头总成的主要部件 • 阀总成:通常由阀、密封件、弹簧和阀
扣环组成。
3/19
快速接头基本知识 - 术语（续）
断开快速接头？ 3.是否需要一个业内可互换的快速接头？ 4.应用是否考虑空气杂质和流体损耗问题？
13/19
快速接头基础知识
S.T.A.M.P. • 介质
什么密封件和主体材料与系统的流体 兼容？ • 压力 1.应用的最大工作压力是多少？ 2.应用可承受的最大压降是多少？
14/19
气动快速接头的应用
• 货车和非公路应用 • 拖车上的湿管 • 垃圾压缩机 • 路面压碎机 • 工厂 MRO 液压系统 • 钢铁厂 • 油井钻探设备 • 动力输出装置 • 低温工程
18/19
AG 应用
• 农业设备 • 林业设备 • 移动设备 • 钢厂机器 • 草坪设备 • 联合收割机 • 钻井工具
19/19
高压应用
• 在介质流经内部阀时，这 些内部阀就像是河流中的 石头，会导致介质流中发 生“动荡”
• 这会导致压强的些许损失 ，该损失可以“压降”或 psid 为单位
• 测量组件前后的压强 • 用前面的压强减去后面的
压强 = psid
5/19
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺
11/19
快速接头基础知识
S.T.A.M.P.： • 尺寸:
1.需要什么尺寸的快速接头？ 2.（尺寸通常与软管尺寸相同） 3.需要什么样的端口连接？
12/19
快速接头基础知识
• S.T.A.M.P.：
• 温度: 介质温度和环境温度是多少？
• 应用: 1.对快速接头的功能性要求是什么？应用为静
态还是动态？ 2.应用中是否需要在承受压力的情况下连接和
快速接头:又叫快速接头装置 、快速接头、快速连接接 头、快速断开、快速操作 接头和快速接件
套筒:包含锁定装置（锁定球 ）的设备
套筒防护:又名拖动防护或钩 伤防护。某些接头球体前 面的保护性环
管接件:用于连接软管接头或 设备的转接头部件或软管 头转接头
4/19
快速接头基本知识 - 压降
• 带阀的快速接头可能导致 系统出现压降。
