变压器油中八种气体及微水在线监测装置使用说明书V1[1].0
变压器中溶解气体在线监测系统说明书
正确认识变压器状况对于所有的电网工业是极必需的，变压器的在线状态监测也日益重要。
这一信息可以使资产利用达到最大化并且避免因故障而付出昂贵的代价。
变压器绝缘油中溶解气体分析（DGA）及微水测量技术被认为是变压器状况监测的最为重要的手段。
GE旗下KELMAN公司新一代的在线DGA设备，提供了监测变压器状态的必要信息。
在广泛领域内的使用证明了新一代监测仪作为一种有效的手段，为资产管理提供了可靠的信息。
TRANSFIX主要特性z监测单台变压器油箱。
z DGA及微水：8种故障气体加上微水及氮气。
DUALTRANS同时监测两个独立变压器组油箱z DUALTRANS是由凯尔曼公司为两个单相变压器组设计的油中溶解气体及微水在线监测新产品，此系统提供两个独立的绝缘油输入通道，允许对于每台变压器提供完整的油中溶解气体及微水在线监测。
z DUALTRANS测量8种故障气体以及微水。
最先进的光声光谱技术提供了准确以及可靠的测量结果，也使两个变压器箱体内的绝缘油混合可以忽略不计。
z DUALTRANS能够由用户自行设定测量间隔，每隔一小时进行测试，同时测量间隔也能按照报警状态自行调整。
z DUALTRANS可以按照用户需求自动或手动在两台变压器间进行切换。
主要技术特性z一台设备可同时监测两个主油箱。
z8种故障气体及微水分析。
MULTITRANS同时监测三个独立变压器组油箱TRANSPORT X便携式油中溶解气体及微水分析仪在线监测仪型号及监测范围在线监测仪型号 MINITRANS TRANSFIX DUALTRANS MULTITRANS TAPTRANS TRANSPORT X 可监测变压器独立油箱数 1 1 2 3 3 气体测量 测量范围（ppm）氢气（H2） 5—5000 + + + + + +甲烷（CH4） 2—50000 + + + + +乙烷（C2H6） 2—50000 + + + + + +乙烯（C2H4） 2—50000 + + + + +乙炔（C2H2） 0.5—50000 + + + + +一氧化碳（CO） 2—50000 + + + + + +二氧化碳（CO2） 20—50000 + + + + +氧气（O2） 100—50000 + + + +总可燃气体（TDCG）20—50000 +微水 0—100%RS（以ppm形式显示）+ + + + + +氮气（N2） 10—150000 ppm，精确度±15% （自由通气式变压器）+ + +精确度 ±5%最低分辨率下限（取大者）环境参数外部工作温度范围 -40至55℃油样温度范围 -40至120℃工作湿度 10-95%无凝露外壳防护等级 IP 55单相报警继电器 提供常开及常闭触点，5A 250VAC，5A30VDC 多种测量频率 每小时一次至每天一次。
变压器油中溶解气体在线监测说明书
2）检测方式：手动召唤数据和定时自动轮询功能。 3）自检功能：在远程监控中心，本公司能及时的了解设备的运行状态，达到了更
好地为变压器用户，尤其是非电力系统用户服务的目的。 4）设备报警管理：接收运行报警信号，提供报警功能，具有报警条件，产气速率
变压器油中八种气体及微水在线监测装置使用说明书范文V1[1]0
![变压器油中八种气体及微水在线监测装置使用说明书范文V1[1]0](https://img.taocdn.com/s3/m/60f572806429647d27284b73f242336c1fb93059.png)
变压器油中八种气体及微水在线监测装置使用说明书范文V1[1]040-0052-0B目录：1.1USB驱动安装。
2.0运行2.1准备2.2通讯设置2.3新站点设置2.4连接站点2.6联机工作2.7断开站点2.8离线3.0通讯3.1USB通讯3.2RS232以太网设备服务器通讯3.3Modem（PSTN或无线GSM/CDMA）通讯4.0新站点4.1开启站点4.2站点设置4.3站点名称4.4时区4.5通讯：Modem4.6通讯：USB4.7通讯：RS232以太网服设备务器5.0连接进展6.0状态6.1报警LED，注意LED，电源LED和运行LED6.2测量/停机/手动模式7.0数据菜单7.2数据列表7.3数据导出7.4数据绘图8.0Tranfi某设置8.1ID8.2同步8.3下一次预定测试8.4正常/警告/报警模式下测量间隔8.5标准温度8.6拨号密码8.7变压器电流比8.8GSMSMS8.9RS485Modbu-RTU9.0报警设置10.0报警设置历史11.0Tranfi某故障代码z利用本地直接连接（USB或RS232）与Tranfi某通讯。
z利用远程Modem拨号或局域网与Tranfi某通讯。
zTranfi某在线监测参数配置。
zTranfi某报警配置。
z修复，显示并且分析来自于Tranfi某的DGA结果。
这是自动解压缩这个文件，并且显示如下信息：遵照屏幕上的指令完成安装步骤。
选择“Iaccepttheagreement（我接受这个协议）”，点击Ne某t （下一步）。
程序会自动在默认位置创建一个新的目录，如上图所示，并且安装必要的程序。
一旦完成安装，就如下图所示。
点击Finih（完成）退出安装程序。
1.1USB驱动安装如果采用Modem通讯，则可以跳过这部分。
如果需要使用USB接口直接与Tranfi某通讯，则需要在PC上安装必要的USB驱动。
在用户PC上以虚拟串口的形式安装USB驱动，并且配置专门的串口号。
变压器在线监测装置

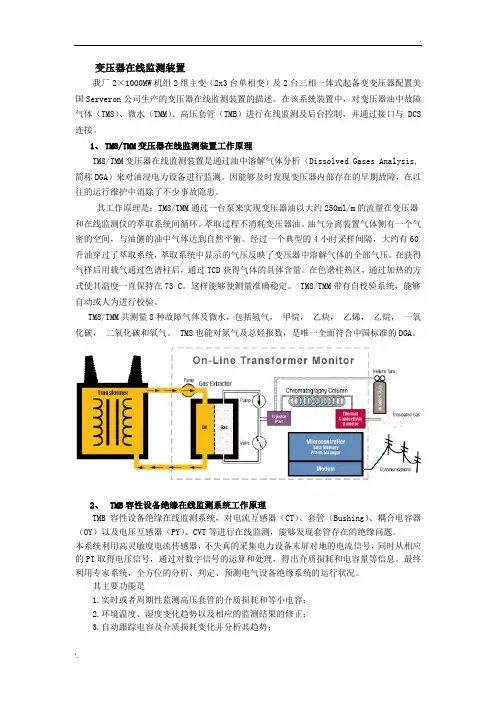

变压器在线监测装置我厂2×1000MW机组2组主变（2x3台单相变）及2台三相一体式起备变变压器配置美国Serveron公司生产的变压器在线监测装置的描述。
在该系统装置中，对变压器油中故障气体（TM8）、微水（TMM）、高压套管（TMB）进行在线监测及后台控制，并通过接口与DCS 连接。
1、TM8/TMM变压器在线监测装置工作原理TM8/TMM变压器在线监测装置是通过油中溶解气体分析（Dissolved Gases Analysis,简称DGA）来对油浸电力设备进行监测。
因能够及时发现变压器内部存在的早期故障，在以往的运行维护中消除了不少事故隐患。
其工作原理是：TM8/TMM通过一台泵来实现变压器油以大约250ml/m的流量在变压器和在线监测仪的萃取系统间循环。
萃取过程不消耗变压器油。
油气分离装置气体侧有一个气密的空间，与油侧的油中气体达到自然平衡。
经过一个典型的4小时采样间隔，大约有60升油穿过了萃取系统，萃取系统中显示的气压反映了变压器中溶解气体的全部气压。
在获得气样后用载气通过色谱柱后，通过TCD获得气体的具体含量。
在色谱柱热区，通过加热的方式使其温度一直保持在73 C。
这样能够使测量准确稳定。
TM8/TMM带有自校验系统，能够自动或人为进行校验。
TM8/TMM共测量8种故障气体及微水，包括氢气，甲烷，乙炔，乙烯，乙烷，一氧化碳，二氧化碳和氧气。
TM8也能对氮气及总烃报数，是唯一全面符合中国标准的DGA。
2、TMB容性设备绝缘在线监测系统工作原理TMB容性设备绝缘在线监测系统，对电流互感器（CT）、套管（Bushing）、耦合电容器（OY）以及电压互感器（PY）、CVT等进行在线监测，能够发现套管存在的绝缘问题。
本系统利用高灵敏度电流传感器，不失真的采集电力设备末屏对地的电流信号，同时从相应的PT取得电压信号，通过对数字信号的运算和处理，得出介质损耗和电容量等信息。
最终利用专家系统，全方位的分析、判定、预测电气设备绝缘系统的运行状况。
变压器油中溶解气体在线监测装置(色谱法,7种气体和微水)
GDDJ-DGA变压器油色谱在线监测装置一、规定用途GDDJ-DGA 变压器油色谱在线监测装置是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于各种电压等级的电力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。
二、安全规程从事本设备的安装，投入运行，操作，维护和修理的所有人员◆必须有相应的专业资格。
◆必须严格遵守各项使用说明。
◆不要在数据处理服务器上玩电子游戏、浏览网页。
◆不要在数据处理服务器上任意安装软件，避免不必要的冲突。
违章操作或错误使用可能导致：◆降低设备的使用寿命和监测精度。
◆损坏本设备和用户的其他设备。
◆造成严重的或致命的伤害。
三、GDDJ-DGA 变压器油色谱在线监测装置简介GDDJ-DGA 变压器油色谱在线监测装置可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。
该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。
GDDJ-DGA 系统是结合了本公司在电力色谱自动全脱气装置运行中近二十年的成功经验，并总结国内外油色谱在线监测的优缺点，倾心打造而成。
该系统保持了我公司产品向来所具有的稳定性、可靠性、准确性等方面的优势：♦在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率；♦定量清洗循环取样方式，真实地反应变压器油中溶解气体状态；♦油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择；♦采用专用复合色谱柱，提高气体组分的分离度；♦采用进口特制的检测器，提高烃类气体的检测灵敏度；♦高稳定性、高精度气体检测技术，误差范围为± 10%；♦成熟可靠的通信方式，采用标准网络协议，支持远程数据传输；♦数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24位分辨率，自动校准；♦多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为10年；♦环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区；♦抗干扰性能高，电磁兼容性能满足GB/T17626 与IEC61000 标准；♦提供有两级报警功能，报警信号可远传；♦开放的数据库，可接入电力系统局域网；此外，GDDJ-DGA 系统采用了模块化设计，高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠，并具有下列特点：♦更快的分析周期，最小监测周期为40-60分钟，可由用户自行设置，推荐检测周期为24小时检测一次；♦油气分离速度快，仅需10分钟多钟左右，采用特殊的环境适应技术，消除温、湿度变化对气体分配系数的影响；♦分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油（返油）技术，绝对保证载气不会带进变压器本体中；♦ C2H2最低检测限可达0.1-0.5 μ L/L ；♦采用双回路多模式恒温控制，控温精度达± 0.1 ℃，设备配有自动恒温工业空调；♦采用嵌入式处理器控制系统，将油气分离、数据采集、色谱分析、浓度计算、数据报警、设备状态监控等多功能集于一体，不会出现数据丢失等情况，大大提高了系统的可靠性和稳定性；♦功能接口电路采用光耦隔离设计，进一步提高系统抗干扰性能；♦采用以太网方式，可实现全数字、远程数据传输、控制和参数设置；♦加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体图示法，给出诊断结果；♦加强系统自检，增加远程维护功能，提供设备异常事件报警；♦支持61850通讯协议，提供同类监测设备组网功能，可实现某一区域的集中远程诊断；♦系统结构采用19”标准机箱和高集成模块化设计，结构紧凑，安装维护简便，操作人性化；♦可扩展性高，可便捷的与其它监测装置集成；♦无钢瓶设计，不需要每年更换载气，大大减少了售后维护量，并且没有高压容器在变压器旁，设备安全性得到充分保障，没有任何安全隐患。
变压器油中8种气体在线监测
变压器油中8种气体在线监测1．前言：在现代电力工业的设备运行和维护中，要求在电厂或电站运行的关键变压器特别是发现有异常的变压器上经常进行故障气体，微水含量，局部放电，绕组变形等多种项目的测量。
从这些结果中得到的科学信息是电力部门预计并控制安全服务和运行成本的诸多因素。
随着现代科技的快速发展以及微处理器的引入，在线监测仪器的发展速度正在稳步提高。
在线监测仪器的功能不断改善而价格在逐步下降，使智能化在线检测仪器的广泛应用成为可能。
由于通讯技术的发展使得在线监测的结果能够快速传递到远距的分析和控制中心，在出现故障时不但能及时自动报警并可从多气体比值判断故障性质及类型，采取必要措施，更显示出了他的重要作用。
近年来在国外各大电力部门的应用已经证明，在线监测技术对电力设备的充分利用，提高效益，延长使用寿命以及降低运行维护费用方面都有极大的作用。
自1960年以来，世界电力工业广泛使用变压器油中多种故障气体的色谱分析及多比值，TD 图等判断方法为电力部门的安全高效运行提供重要依据。
但其测量周期较长，脱气误差较大以及耗时较多等问题，尚难满足安全生产和状态检修的要求。
因此，变压器油中多种故障气体的在线监测就成为迫切的需要。
由国家质量监督局颁布的最新国家标准“变压器油中溶解气体分析和判断导则”中指出了变压器绝缘油的产气原理是由于绝缘油和固体绝缘材料在电及热作用下的分解。
低能量放电故障促使最弱的C-H键断裂，主要重新化合成氢气，乙烯在高于甲烷和乙烷的温度下生成。
大量的乙炔是在电弧的弧道中产生。
标准定义了“对判断充油电器设备内部故障有价值的特征气体：即氢气（H2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、一氧化碳（CO）、二氧化碳（CO2），并说明氧气（O2）和氮气（N2），可作为辅助判断指标。
因此对包含氧气（O2）在内的8种故障气体进行在线监测才能符合中国国家标准的要求，进一步监测氮气（N2）是国际新发展方向。
变压器油色谱在线监测系统说明书
ES-2010变压器油色谱在线监测系统产品及安装说明1、欢迎使用本公司ES-2010变压器油色谱在线监测系列产品。
2、本手册属福州亿森电力设备有限公司知识产权，未经许可，任何单位及个人不得翻录。
3、本手册是ES-2010型变压器油色谱在线监测系统产品及安装指南,使用产品前请仔细阅读。
4、本手册若有任何修改恕不另行通知。
目录一、产品说明1、系统概述------------------------------------------------------------------------32、系统构成------------------------------------------------------------------------33、结构与原理----------------------------------------------------------------------44、技术指标和特点------------------------------------------------------------------65、运行使用------------------------------------------------------------------------76、日常维护------------------------------------------------------------------------97、常见问题-----------------------------------------------------------------------10二、安装说明1、安装前要了解的内容-------------------------------------------------------------102、系统标准配置-------------------------------------------------------------------123、安装要求-----------------------------------------------------------------------124、变压器信息---------------------------------------------------------------------135、系统安装-----------------------------------------------------------------------136、系统调试-----------------------------------------------------------------------17附件1：氮气技术要求-------------------------------------------------------------17 附件2：现场安装要求-------------------------------------------------------------18附图1：安装示意图---------------------------------------------------------------18 附图1：系统示意图---------------------------------------------------------------21一、产品说明1、系统概述准确了解变压器的运行状态是维护电力系统安全运行的关键。
变压器油中溶解气体在线监测 检定规程-概述说明以及解释
变压器油中溶解气体在线监测检定规程-概述说明以及解释1.引言1.1 概述变压器油作为变压器的重要介质之一，承担着冷却、绝缘和灭弧等关键功能。
然而，随着使用时间的增长，变压器油中往往会溶解一些气体，这些溶解气体的存在对变压器的正常运行产生了极大的影响。
因此，对变压器油中溶解气体的在线监测变得至关重要。
溶解在变压器油中的气体来源主要可以分为两类：一类是由于变压器内部的故障或异常工况引起的气体生成，例如绝缘材料老化、开关设备故障、电弧放电等；另一类是由于环境因素引起的外源性气体进入，例如大气中的氧气、空气湿度等。
这些溶解气体的存在对变压器的运行状态和性能造成了一系列负面影响。
首先，气体会导致变压器油的绝缘性能下降，增加了绝缘介质击穿的风险；其次，气体会降低油的冷却效果，影响变压器的散热能力；最后，气体还可能导致油的氧化和硫化，引发油的老化和腐蚀变质。
因此，为了确保变压器的正常运行和延长其使用寿命，对变压器油中溶解气体的在线监测具有重要的意义。
通过实时监测变压器油中的气体含量和种类，可以及时判定变压器是否存在故障或异常情况，采取相应的维护和修复措施。
此外，对溶解气体进行定期监测还有助于掌握变压器的运行状态，提前预防潜在的问题，减少变压器的停用和维修时间，进一步提高电力系统的可靠性和稳定性。
综上所述，变压器油中溶解气体的在线监测在电力行业中具有重要的意义。
通过对溶解气体的监测和分析，可以有效提高变压器的安全性和可靠性，保障电力系统的稳定供电。
因此，制定并遵守合适的变压器油中溶解气体在线监测检定规程，对保障电力系统的正常运行和设备的长期稳定工作具有重要的意义。
1.2文章结构文章结构部分的内容可以如下所示：文章结构本文主要包括以下几个部分：1. 引言：在这一部分，首先对变压器油中溶解气体在线监测的背景和重要性进行简要介绍，然后概述本文的目的和结构。
2. 正文：本部分将详细介绍变压器油中溶解气体的重要性和变压器油中溶解气体在线监测的意义。
变压器油中溶解气体及微水在线监测系统使用手册
凯尔曼电力科技（上海）有限公司.
中国
上海市
虹中路359号2号楼
1楼A座
电话: +86 (021) 54223281
传真: +86 (021) 54223285
E–mail:mail@
保留所有权利
凯尔曼电力科技（上海）有限公司.
凯尔曼电力科技（上海）有限公司不断致力于保持产品的先进性，
DGA IN: / 10s（XXXXX/手动取样于: / 10秒）”这里XXXXX为油路的名称。白色的按钮
MULTITRANS使用手册
第3页Ver. 40-0110-01
23/07/2007
MULTITRANS
使用手册
本文档概述了MULTITRANS设备的日常操作。一旦MULTITRANS被安装完毕，一些现
场操作是十分简单的。本文档主要介绍了LCD信息屏的使用和手动DGA取样功能等。
本设备唯一需要的维护就是定期的清洁进风口和进油口的过滤器。
Modbus RTU通讯协议同时也包含在此指南之中。
2.启动MULTITRANS
在直流电源开启之后，在测量开始之前，MULTITRANS内部加热装置可能需要数小时才
能预热到工作温度。
MULTITRANS使用手册
第1页Ver. 40-0110-01
23/07/2007
MULTITRANS
3. MULTITRANS信息屏
LCD信息屏位于MULTITRANS（见图2）内部，当打开仪器前门可以看到。
LCD信息屏
上翻
下翻
开始测量
停止测量
手动取样
使用手册
图2. MULTITRANS内部视图
电源开关
在分析过程中，信息屏将显示MULTITRANS的序列号以及操作状态的细节。屏幕将自动
变压器绝缘油中气体在线监测装置技术规范书
变压器绝缘油中溶解气体在线监测装置技术规范书工程项目：广西电网公司2008年10月目次1总则2使用条件3技术参数和要求4试验5供货范围6供方在投标时应提供的资料7技术资料及图纸交付进度8包装、运输和保管要求9技术服务与设计联络1 总则1.1本规范书适用于变压器绝缘油中溶解气体在线监测装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，对低于本规范书技术要求的差异一律不接受。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程DL/T722-2000 变压器油中溶解气体分析和判断导则DL/573-1995 电力变压器检修导则GB7957-1998 电力用油检验方法GB/T17623-1998 绝缘油中溶解气体组份含量的气相色谱测定法IEC60599-1999 运行中矿物油浸电气设备溶解气体和游离气体分析的解释导则GB190－1990 危险货物包装标志GB5099-1994 钢质无缝钢瓶DL/T5136-2001 火力发电厂、变电所二次接线设计技术规程GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB /T17626.3 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术振荡波抗扰度试验1.6本设备技术规范书未尽事宜，由需供双方协商确定。
变压器油中8种气体在线监测
变压器油中8种气体在线监测————————————————————————————————作者：————————————————————————————————日期：变压器油中8种气体在线监测1．前言：在现代电力工业的设备运行和维护中，要求在电厂或电站运行的关键变压器特别是发现有异常的变压器上经常进行故障气体，微水含量，局部放电，绕组变形等多种项目的测量。
从这些结果中得到的科学信息是电力部门预计并控制安全服务和运行成本的诸多因素。
随着现代科技的快速发展以及微处理器的引入，在线监测仪器的发展速度正在稳步提高。
在线监测仪器的功能不断改善而价格在逐步下降，使智能化在线检测仪器的广泛应用成为可能。
由于通讯技术的发展使得在线监测的结果能够快速传递到远距的分析和控制中心，在出现故障时不但能及时自动报警并可从多气体比值判断故障性质及类型，采取必要措施，更显示出了他的重要作用。
近年来在国外各大电力部门的应用已经证明，在线监测技术对电力设备的充分利用，提高效益，延长使用寿命以及降低运行维护费用方面都有极大的作用。
自1960年以来，世界电力工业广泛使用变压器油中多种故障气体的色谱分析及多比值，TD图等判断方法为电力部门的安全高效运行提供重要依据。
但其测量周期较长，脱气误差较大以及耗时较多等问题，尚难满足安全生产和状态检修的要求。
因此，变压器油中多种故障气体的在线监测就成为迫切的需要。
由国家质量监督局颁布的最新国家标准“变压器油中溶解气体分析和判断导则”中指出了变压器绝缘油的产气原理是由于绝缘油和固体绝缘材料在电及热作用下的分解。
低能量放电故障促使最弱的C-H键断裂，主要重新化合成氢气，乙烯在高于甲烷和乙烷的温度下生成。
大量的乙炔是在电弧的弧道中产生。
标准定义了“对判断充油电器设备内部故障有价值的特征气体：即氢气（H2）、甲烷（CH4）、乙烷（C2H6）、乙烯（C2H4）、乙炔（C2H2）、一氧化碳（CO）、二氧化碳（CO2），并说明氧气（O2）和氮气（N2），可作为辅助判断指标。
变压器油中溶解气体及微水在线监测系统技术方案
变压器油中溶解气体及微水在线监测系统技术方案1.概述变压器油中溶解气体和微水是反映变压器运行状态和绝缘状况的重要指标。
变压器油中的溶解气体主要为H2、CH4、C2H6、C2H4、CO、CO2、N2等气体，因电器设备的绝缘材料、设备结构和工作条件等不同，变压器油中的气体含量也不相同。
微水是指变压器油中含有的水分，与变压器绝缘性能有关。
当变压器油中的溶解气体和微水含量超标时，会对变压器的正常运行和绝缘性能产生不利影响。
传统的变压器油中溶解气体和微水检测方法多采用离线分析，即每隔一段时间取样、送至实验室进行分析，这种方法不但费时费力，还难以及时发现变压器运行中的异常情况。
因此，在线检测变压器油中溶解气体和微水的技术方案受到了广泛关注。
2.技术方案变压器油中溶解气体和微水在线监测系统是通过将传感器安装于变压器油箱内，实时测量变压器油中溶解气体和微水的含量，并将数据传输至数据采集装置和监控系统，完成变压器油中溶解气体和微水的在线监测的技术方案。
2.1 变压器油中溶解气体在线监测系统变压器油中溶解气体在线监测系统主要包括设备和软件两个部分。
2.1.1 设备部分变压器油中溶解气体在线监测的设备包括溶解气体传感器、气体采集器、信号转换器和数据采集装置。
（1）溶解气体传感器目前市面上常用的变压器油中溶解气体传感器主要有三种：热膜传感器、红外传感器和色谱法传感器。
热膜传感器基于热膜敏感元件的电阻随气体导电性变化的原理，测量变压器油中溶解气体的含量。
这种传感器具有响应速度快、精度高、稳定性好等优点。
红外传感器主要利用气体分子的吸收谱线由于吸收气体能量发生了吸收和发射的变化，从而测量溶解气体的含量。
这种传感器具有测量范围广、使用寿命长等优点。
色谱法传感器是将变压器油样品进样进入分离柱，分离后通过检测器检测气体，最终确定变压器油中溶解气体的含量。
这种传感器精度高，可以同时检测多种气体，但其体积较大，需要配合支持性设备使用。
变压器油中溶解气体及微水在线监测系统技术方案
变压器油中溶解气体及微水在线监测系统技术方案一、技术方案概述变压器油中溶解气体及微水是评估变压器运行状态的重要指标之一，因此，建立一个能够实时、准确监测变压器油中溶解气体及微水的在线监测系统是十分重要的。
本文将介绍一种基于红外吸收、电容式传感器等原理的变压器油中溶解气体及微水在线监测系统技术方案。
二、技术原理1. 溶解气体在线监测变压器油中溶解气体是反映变压器内部故障的重要指标，常见的溶解气体有氧气、氢气、可燃气体等。
在本方案中，采用红外吸收原理实现溶解气体的在线监测。
具体地，将变压器油样本放置于红外吸收谱仪中，利用溶解气体在红外波长下吸收的特性，通过与事先建立好的标准库进行比对，得到各种溶解气体的浓度值。
2. 微水在线监测变压器中存在着大量的绝缘油，而油在运行过程中可能因为机械振动、温度变化等原因而产生微水，这会影响绝缘油的性能，甚至对变压器的运行安全造成影响。
因此，在本方案中，采用电容式传感器原理实现微水的在线监测。
具体地，将电容式传感器安装在变压器油箱内部，当油中水含量超过一定阈值时，传感器将产生信号，通过信号放大、处理等步骤，得到微水的浓度值。
三、系统设计1. 硬件设计本方案中，变压器油样本的采集和处理通过自动采样、输送、清洗等机械设备实现。
具体地，采用自动化的样品输送系统将油样品输送至红外吸收谱仪中，通过轴流泵等设备将油样品送至电容式传感器中，实现对溶解气体和微水的在线监测。
2. 软件设计本方案中，溶解气体和微水的在线监测结果通过工业控制计算机实现。
具体地，通过建立标准库、与传感器进行数据交互、分析处理等方式，实现电容式传感器和红外吸收谱仪的数据集成，并对监测结果进行分析和预警，确保变压器的安全稳定运行。
四、总结变压器油中溶解气体和微水的在线监测对于保障变压器的运行安全至关重要。
本文介绍了一种基于红外吸收、电容式传感器等原理的变压器油中溶解气体及微水在线监测系统技术方案，通过系统硬件和软件的设计，能够实现对变压器油中溶解气体和微水的实时、准确监测，为变压器的安全稳定运行提供了保障。
变压器油中故障气体在线监测装置
变压器油中故障气体在线监测装置变压器油中故障气在线监测系统是针对变压器内部因发生热故障、放电性故障或者油、纸老化时会产生多种故障气体，通过对变压器油中故障气体成分的在线检测和趋势分析，实时反应变压器内部所存在的故障缺陷，以达到检测潜伏性故障的目的，为电力变压器的安全稳定运行提供强有力的保障。
一、W-PD2-EX系统的主要特点是：1、直接和连续以数字显示的油中气体含量2、非隔离的0-1mA模拟量输出3、两个可以调整的报警点4、系统故障报警5、传感器性能测试特点6、供户外使用的宽广的温度适应范围7、对电压冲击，射频干扰和静电释放的极高的难受能力。
8、可调整的按小时或按日的气体浓度变化趋势（规定时间段内的ppm值变化）计算及报警9、数据的演变过程记录以及附有日期和时间的时间记录10、网络化能力（最多可达128台）和调制解调器控制11、远方或当地设置及软件升级12、传感器自检和传感器状态确定二、W-PD2-EX系统主要部件：1、W-PD2-EX传感器2、铜接头3、加热板4、主模件（CPU）5、RS-232连接器6、输入输出模件7、接线盒8、监控电缆终端板三、W-PD2-EX传感器上电：观察显示屏，给W-PD2-EX上电。
下面是正常的上电自检程序：系统初始化→自检程序→显示屏自检→检查程序存储器→检查历史数据存储器→检查实时时钟→进入巡回监测屏幕。
如果刚刚安装上后备电池，在上电自检程序之前设备进入设置（WAKE-UP），用户需按要求输入日期、时间、变电站通讯地址和装置通讯地址。
检查W-PD2-EX工作情况1、通过观察I/O板右侧上LED指示灯，确认W-PD2-EX传送器是否正常工作。
HT：加热器工作指示灯；加热器加热时，它应该闪亮，如果环境温度高于传送器温度控制器设定点（初始设定值30-35℃）它不亮。
-5：提供-5伏直流电压，它应亮。
+5：提供+5伏直流电压，它应亮。
HH(Hi-Hi)：气体浓度过高报警时灯亮。
