双阀滤池改造为气水反冲洗滤池的实例
虹吸滤池改为气水反冲洗滤池的工程实践
siphon filter ;
air -w ater backw ash in g ;
V-shape filter ;
techn ique m odif ication
造。改造尽量利用原有主体构筑物 , 将每 2 格滤池 合并为 1格滤池 ( 原 12格滤池合并为 6 格滤池 ) , 中 间隔墙在上部浑水区和下部清水区分别进行开孔连 通, 隔墙两旁设置双层渠道 , 下层为滤后出水、 反冲 洗进气进水总渠, 上层为反冲洗排水渠 , 单池过滤面 积为 46 . 4 m 。对虹吸滤池反冲洗排水堰口矮墙予 以加高封闭, 使原排水渠上层成为管廊 , 安放排水管 件与控制阀门等, 下层排水渠继续利用 , 采用阀门代 替原进水和反冲洗排水虹吸控制。重新安装清水出 水和反冲洗配水、 配气等管线及控制阀门。新建反 冲洗泵房及风机房一座, 安装反冲洗水泵和鼓风机 等设备。控制阀门采用气动阀门 , 安装 PLC 等自控 设备 , 实现全自动监测与控制。 2 技术改造要点 ① 27 改用滤头、 滤板及单层均质石英砂滤料层
第 20 期
储岳胜 , 等 : 虹吸滤池改为气水反冲洗滤池的工程实践
第 22 卷
软件使用工控组态王开发。滤池反冲洗采用水阻、 水位、 工作周期三个条件进行判断, 实现了全自动、 中控室点动、 现场一步化、 现场全手动共四级操作。 改造后的滤池构造见图 1 。
4 结语 辛安水厂的滤池改造达到了预期的出水水质目 标, 经与该公司新建的纯化水厂 V 型滤池相比 , 取 得了相同的出水水质效果, 而改造工程总投资仅为 340 万元 , 比建造一座同等规模新 滤池节省一半投 资, 经济效益明显且改造工期仅 6 个月。该公司随 后于 2003 年和 2004年采用相同工艺 , 对河口水厂、 孤东水厂 ( 处 理规模均 为 5 造。 参考文献 :
有关技术方案范文汇总五篇
有关技术方案范文汇总五篇技术方案篇1摘要：湛江赤坎水厂利用国内外先进技术和设备对落后工艺进行技术改造，使之达到可靠、优质、高效的要求，使技术落后的水厂变为自动化控制的现代水厂。
关键词：水厂自动化双阀滤池泵房该水厂始建于1971年，水源为赤坎水库，经四次扩建后，供水能力达10×104 m3/d。
生产工艺除第4次扩建采用孔室反应—斜管沉淀—双阀滤池外，其余均为脉冲澄清池—虹吸滤池。
全厂形成五个系列，布局紊乱，管理困难，投药及水泵运行完全由人工控制，设备和工艺都很落后。
80年代以来，水库污染日益加剧，原水富营养化严重，藻类大量繁殖，水质已下降为Ⅲ、Ⅳ类，水厂出水水质大多达不到国家标准，水量也不能满足该区人口和经济发展的需要。
1995年市政府决定对该厂进行扩建改造，要求工程完成后达到可靠(不间断供水)、优质(出厂水质可比项目达到欧盟标准)、高效(物耗低)的目的。
1 扩建改造总体方案工程总规模为20×104 m3/d，由三部分组成：①引水工程：从7.4km外的青年运河干渠直接引入运河水(水质为Ⅱ类)，避开水库的污染。
②扩建工程：把原第1、2、3、4系列的建(构)筑物全部拆除，清理出场地，新建生产能力为15×104m3/d的格反应池、平流沉淀池、V型滤池和清水池(迭合在沉淀池之下)，加药消毒则按20×104m3/d建设。
③改造工程：新系列投产之后，对原第5系列的反应、沉淀、过滤池进行必要的技术改造并使其达到自动化控制的要求。
原一、二级泵房在第4次扩建时已按20×104m3/d设计，在扩建工程的同时对其进行自动化改造。
鉴于原设计存在一些问题，为使其水质与新建系列一致，改造后按5×104m3/d运行。
水厂扩建和改造两部分的实际投资为7 500万元人民币，其中引进外国设备技术172万美元(折合人民币1 430万元)。
该厂投入自动化运行一年多的实践表明，工程达到可靠、优质、高效的要求，取得了较好的效益。
普通快滤池增加气水反冲洗功能探讨
普通快滤池增加气水反冲洗功能探讨近年来，随着社会发展的不断进步，一方面原水水质的变得日益复杂，另一方面人民生活水平日益提高，自来水水质品质引起越来越多人的关注。
新水厂在建設初期可根据水质需求选择适宜工艺、适宜参数，而七十、八十年代建设的老水厂，受已有工艺限制，受地势限制，受周边用水需求限制，进行技术改造时可选择空间较小。
本文主要讨论大阻力配水系统的普通快滤池改造成气水反冲洗滤池的工艺。
标签：普通快滤池;气水反冲洗;大阻力配水;小阻力配水;承托层在常规水处理过程中，滤池形式比较多，其中尤以普通快滤池使用较普遍，具有经验成熟、运行可靠的优点，得到广泛的应用。
但在水质要求日益严格的今天，普通快滤池存在运行周期短、反冲洗效果不佳、滤床含泥量大的缺点。
而滤池技术发展到今天，虽然形式多样、工艺有差别，但有一点已基本达到共识，即采用气水反冲洗，利用空气辅助擦洗以提高滤池洗净度，降低滤床含泥量，从而延长滤池运行周期、提高过滤能力。
普通快滤池与气水反冲洗滤池因配水配气方式不同在土建结构上存在差异，采用简便方式，在滤池结构不进行大改动的情况下，将普通快滤池增加气洗、水洗功能，以较小的投入取得成效是老水厂提升水处理效果的发展方向。
普通快滤池改造气水反冲洗，难度在滤池结构上。
下文简要介绍大阻力配水系统和旅途式小阻力配水系统的特点，以及将二者相结合的改造方式。
一、大阻力配水系统普通快滤池采用的大阻力配水系统，一般滤池底板设配水干管（渠）和配水支管，支管上45度位置开孔，干管（渠）和支管呈“丰”字形，又称“丰”形大阻力配水。
反冲洗时，水通过“丰”形管及上开孔冲洗滤料，实现水冲洗功能。
为防止滤池滤料流入配水管中，配水系统和滤料间设有承托层。
一般考虑承托层厚500mm，滤料层厚度不小于700mm，总厚度（从滤池底板至滤料层顶）1200mm。
用于排除洗池水的洗砂排水槽，槽底距滤料层425mm（以700mm滤料层厚、50%膨胀率计）。

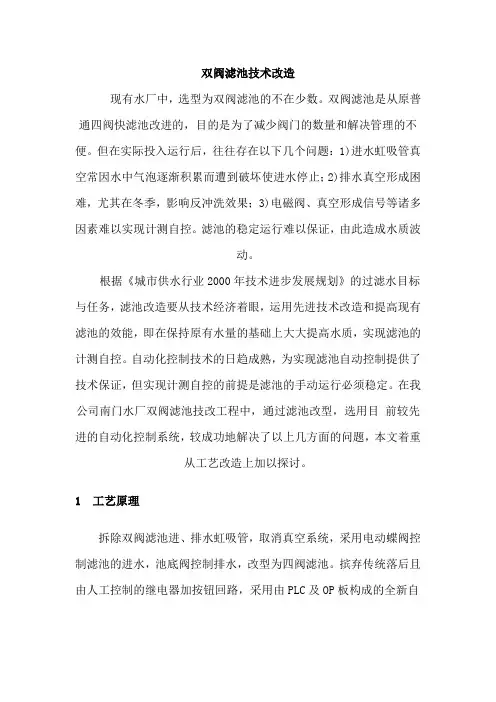

双阀滤池技术改造
双阀滤池技术改造现有水厂中，选型为双阀滤池的不在少数。
双阀滤池是从原普通四阀快滤池改进的，目的是为了减少阀门的数量和解决管理的不便。
但在实际投入运行后，往往存在以下几个问题：1)进水虹吸管真空常因水中气泡逐渐积累而遭到破坏使进水停止；2)排水真空形成困难，尤其在冬季，影响反冲洗效果；3)电磁阀、真空形成信号等诸多因素难以实现计测自控。
滤池的稳定运行难以保证，由此造成水质波动。
根据《城市供水行业2000年技术进步发展规划》的过滤水目标与任务，滤池改造要从技术经济着眼，运用先进技术改造和提高现有滤池的效能，即在保持原有水量的基础上大大提高水质，实现滤池的计测自控。
自动化控制技术的日趋成熟，为实现滤池自动控制提供了技术保证，但实现计测自控的前提是滤池的手动运行必须稳定。
在我公司南门水厂双阀滤池技改工程中，通过滤池改型，选用目前较先进的自动化控制系统，较成功地解决了以上几方面的问题，本文着重从工艺改造上加以探讨。
1 工艺原理拆除双阀滤池进、排水虹吸管，取消真空系统，采用电动蝶阀控制滤池的进水，池底阀控制排水，改型为四阀滤池。
摈弃传统落后且由人工控制的继电器加按钮回路，采用由PLC及OP板构成的全新自动控制系统，使每格滤池的进水量达到均衡，保证各格滤池负荷分配均匀，满足反冲洗强度，使滤池运行达到最佳状态。
2 运用实例嘉兴市自来水公司南门水厂一期工程于1983年建成投产，制水量为2.5万m3/d，采用双阀滤池。
设计滤速8.5m/h，反冲洗强度15L/(s.m2)，冲洗时间6min，共5格(见图1)。
在运行中，沉淀水进入进水渠后，由于跌水或在虹吸管附近形成旋涡等因素，易使空气以气泡的形式存在水中。
气泡积累到一定程度后，使进水虹吸管真空破坏，造成停止进水。
同时，电磁阀在使用过程中易漏气也是一个较常见的现象。
由于进、排水真空系统不稳定，易造成滤池见砂和反冲洗中断，较频繁的滤池见砂和反冲洗中断使滤层受到破坏，造成反冲洗周期减小，增大了运行水耗，同时也使滤砂的使用寿命缩短。
双阀滤池改造与应用
科技专论双阀滤池改造与应用刘文能厦门市市政工程设计院有限公司 福建厦门 361015【摘 要】随着水质标准的不断提高和水质要求的不断提高，建于上世纪八九十年代的双阀滤池的生产效果已经与发展趋势背道而驰，而要与形势紧密结合，该滤池只有进行改造或者拆掉重建，鉴于重建的费用高昂，在对滤池进行工艺的综合分析后，提出了改造的方案。
【关键词】双阀滤池；塑料滤砖；PLC自动控制；改造一、水厂概况某水厂于上世纪90年代末建成投产，规模5万m3/d，滤池为双阀滤池，分两组，一组2万m3/d，一组3万m3/d。
滤池的反冲洗采用单独水冲洗的方式，建有高位水箱一座，有效容积约为223.6m3，一期反冲洗的最高供给水头为9.15m，以平均反冲洗强度16L／s・m2计算，可供冲洗11min左右；二期反冲洗的最高供给水头为9.05m，以平均反冲洗强度16L／s・m2计算，可供冲洗7.34min左右。
滤池的进水、排水均采用虹吸管。
二、改造方案的确定2.1 反冲洗的方式将原来的单独水冲洗改为气—水混冲。
滤池增设鼓风机、气管以及电动阀门。
采用气水混合冲洗，通过气冲过程中气流不断的搅动滤层和滤料相互剧烈的碰撞运动，使得粘附在滤料上的污泥剥落，通过气水混冲和单水冲洗将剥落的污泥带出滤池，采用较少的水量，取得更好的反冲洗效果，在一定的程度上节约了反冲洗的水量。
2.2 配水系统将原有大阻力管式配水系统改为高密度聚乙烯塑料滤砖。
2.3 滤料滤料由原有的级配石英砂滤料改为均值石英砂滤料。
2.4 清水阀门和反冲洗阀门在改造后，滤池采用PLC自动控制方式。
清水阀门和反冲洗阀门改为电动阀门。
在调试的过程中，根据反冲洗时段不同的反冲洗水量，将反冲洗进水阀门调出两个不同的开启度，在气水混冲时，将阀门开启至第一开启度，在单水反冲洗时，将阀门完全开启。
清水阀门的开启度，可考虑过滤不同时期的不同开启度，由液位计进行控制。
三、运行情况通过以上及相关的改造方式后，于2007年底改造完成并投入运行。
大沙沟净水厂普通快滤池改造为气水反冲洗均质滤料滤池介绍
圈３玻造前后低置低浊木时的毒池出木＊磨
圈４改造前后的淖池簿辩含泥■
３ ３瞶蟶４模 个２ Ｈ９１ 賏？０菳Ｔ ／Ｔｅｏｎｔ＿３００．９６过滤岗期不足２４ １．１１９４０３ ０ ０ １ ５６ ３１２ ｃｍ （３瞶
李虹，等：大沙沟净水厂普通快滤池改造为气水反冲洗均质滤料滤池介绍
部分滤池冲洗周期短仅为１２ ｈ，改造后节省反冲洗用水４０％左右，同时也降低了回流调节池至配水井潜水 泵的电力消耗以及回流水的处理费用。全年节水约１１８×１０４ ｍ３，节省原水购置费和泵送费７６．７万元；节电 ８１ １２５ ｋＷ·ｈ，节省电费４．９万元；节约回流水处理费１３０万元。总计全年节省运行成本２１１．６万元。 ３．５滤站实现自动化运行
关键词： 普通快滤池； 改造； 气水反冲洗均质滤料滤池； 出水水质
大连大沙沟净水厂分别建设于１９８９年和１９９７年，净化能力为４０ Ｘ １０４ ｍ３／ｄ，净化工艺采用常规水处理 工艺，其中滤池为普通快滤池。自２００３年开始，滤池先后出现出水夹砂、反冲洗不均匀等现象，使出厂水水 质差、产水量降低、过滤周期短。因此，大连市自来水集团有限公司于２００４年针对滤池运行现状，结合现有 池型对滤池系统进行了技术改造。
老水厂改造和应急处理技术研讨会
李 虹，王佐
（大连市自来水集团有限公司，辽宁大连１１６０１１）
摘要： 针对大连大沙沟净水厂滤池出现的出水夹砂、反冲洗不均匀等现象，对滤池系统进 行了技术改造，由原有中阻力陶瓷滤砖配水系统改为Ａｚｕｒｆｌｏｏｒ整体滤板小阻力长柄滤头配水；滤 料层由原有的双层滤料改为石英砂均质滤料；拆除原有洗砂排水槽，抬高并更新为新型断面的不锈 钢洗砂排水槽；滤池反冲洗由原来的单水洗改为气水反冲洗，增设鼓风机及气管路；同时配合工艺 改造，完善滤池的自动控制系统。改造使滤池的截污能力增大，改善了出水水质，经济效益明显。
水厂工艺改造及优化实例
水厂工艺改造及优化实例张敏;张戎【摘要】针对原水低浊、上水量波动等问题,采用增设混合器强化絮凝、切割排泥管改善排泥、增设出水花墙加强整流、加装反冲总阀稳定反冲状态、增设空压机提高反冲强度等措施,充分利用水厂现有构筑物,提高净水能力,稳定出水水质,保障城市安全供水.【期刊名称】《供水技术》【年(卷),期】2014(008)003【总页数】3页(P35-37)【关键词】水厂;工艺改造;优化【作者】张敏;张戎【作者单位】惠州市自来水总公司,广东惠州516000;惠州市自来水总公司,广东惠州516000【正文语种】中文【中图分类】TU9911 概况惠州市城区目前有3座水厂，分别是江北水厂(40×104m3/d)、河南岸水厂(18×104m3/d)和桥东水厂(12×104m3/d)，总供水能力为70×104 m3/d。
其中江北水厂主要担负桥西、下角、江北等片区的供水;河南岸水厂主要担负南部、陈江等片区的供水;桥东水厂位于惠城区东平林岗头村，主要参与惠州市区桥东、三栋等片区的供水，由于其处于市区中心位置，因此对市区水量、水压的平稳和调节起着十分重要的作用。
1999年，因江北水厂投产，自来水供需矛盾缓解以及西枝江水源污染日益严重等原因，桥东水厂停产。
后因市区需水量的大幅增加，2004年3月至2005年2月，惠州市自来水总公司对原厂房及其他构筑物、原工艺机电设备及旧管道进行合理改造和再利用，并把原位于西枝江的取水点改在东江。
桥东水厂于2005年2月投产使用，改造后的净水工艺流程如图1所示。
图1 桥东水厂工艺流程Fig．1Schematic diagram of process in Qiaodong Waterworks2 存在的问题随着惠州经济的高速发展、城市人口的不断增加以及生活水平的稳步提高，城市的需水量日益递增，同时，新水质标准的实施对供水水质要求进一步提高。
桥东水厂高峰期供水量达12×104m3/d，已经处于满负荷运行。
红雁池水厂扩建工程处理工艺选择与设计
红雁池水厂扩建工程处理工艺选择与设计王勤【摘要】Through analysis raw water quality and plant water status of Hongyanchi WTP, the goal of water plant extension projectare decided. According to comparison of different water treatment processes, high-efficiency-high-density sedimentation tank and ul-trafittration membrane processes were applied for WTP design.%通过对乌鲁木齐红雁池水厂原水水质和工艺现状分析,确定水厂扩建工程的目标.通过对处理单体和总体工艺的多方案比较,确定采用中置式高密度沉淀池和超滤膜工艺的推荐处理工艺,井进行相应的工艺设计.【期刊名称】《净水技术》【年(卷),期】2011(030)005【总页数】5页(P155-159)【关键词】粉末活性炭;高锰酸钾;中置式沉淀池;超滤【作者】王勤【作者单位】乌鲁木齐水业集团红雁池水厂,新疆乌鲁木齐830000【正文语种】中文【中图分类】TU991.61 水厂现状1.1 水厂概况红雁池水厂位于乌鲁木齐市南郊，紧邻红雁池水库，原水取自乌拉泊水库至红雁池水库之间的引水渠道二建闸处，距红雁池水厂约4.3km，由一根DN1000管道输送原水。
水厂于1997年建成，设计规模4.8万m3／d，采用机械搅拌澄清池+双阀滤池的水处理工艺。
2009年经挖潜改造，在机械搅拌澄清池基础上增设斜板管，将双阀滤池改造为气水反冲洗滤池，设计规模达到6.8万m3／d。
1.2 原水水质综合红雁池水厂的2009年1月至2010年4月原水浊度记录，浊度变化幅度较大，最低浊度1.74NTU，最高浊度63600NTU。
净水厂改造中将普通快滤池改造为气-水反冲滤池的工程设计与应用
净水厂改造中将普通快滤池改造为气-水反冲滤池的工程设计与应用摘要：滤池的反冲洗系统是保证滤池正常工作的重要一环。
在净水厂改造中，将单水反冲洗系统改造为气水反冲洗系统，可以控制冲洗强度，提高冲洗效果，保证出水水质。
本次对A水厂的普通快滤池进行改造，通过增加气冲系统管道及阀门、更换配水配气系统、更换滤料等措施，将滤池改造为气水反冲洗滤池，并取得良好的使用效果。
本文可为净水厂的滤池改造提供设计参考。
Abstract: The backwash system of the filter is an important part to ensure the normal operation of the filter. In the transformation of water purification plant, the single water backwash system is transformed into air-water backwash system, which can control the flushing intensity, improve the flushing effectand ensure the effluent quality. This time, the ordinary fast filter tank of Water Plant A is transformed into an air-water backwash filter tank by addingair flushing system pipes and valves, replacing water and gas distribution systems, replacing filter materials and other measures, and good use results are achieved. This paper can provide a reference for the design of the filter transformation of the old water plant.关键词：净水厂；改造；气-水反冲滤池Key words: water purification plant;reform;Air water backwashfilter随着居民对美好生活的追求日益增高，相应对饮用水水质的要求也越来越高。
污水深度处理普通快滤池改造为气水反冲洗的实践
6 工程总结与建议
为了保证出水水质达到 GB 18918—2002 的一 级 A 标准或达到再生回用要求，一般城镇污水处理 系统会在最后增设过滤单元来保证出水水质（ 采用 MBＲ 工艺除外） 。不过选择过滤单元形式及具体设 计时，应综合考虑多方面因素，若选择与设计不当， 势必会给运行带来极大不便利，甚至无法正常运行。
filterscharacteristicsbetweenwatertreatmentadvancedwastewatertreatment给水处理污水深度处理进水水量稳定性日常较为稳定季节性变化日常波动较大进水有机物含量相对较高且不稳定进水悬浮物浓度低变化小浓度较高变化大进水tn浓度低变化小浓度较高变化大黏度较低相对较大活性微生物较低相对较高反冲洗难度相对较小相对较大反冲洗周期相对较长相对较短基于污水深度处理与给水处理滤池的差异性根据工程设计经验在污水深度处理滤池单元设计时提出如下建议与意见
1 改造工程项目实施前概况
山西省某城镇污水处理厂 2006 年完成一期工 程，设计规模为 1． 5 × 104 m3 / d，因城区污水量的不 断增加及当地有关部门对出水水质要求提升，2009 年—2010 年进行了升级扩容，达到 3 × 104 m3 / d，出 水水质执 行《城 镇 污 水 处 理 厂 污 染 物 排 放 标 准》 （ GB 18918—2002） 的一级 A 标准。
4 工程改造实施方案
深度处理车间改造内容包含了对提升泵池、气 浮活性炭池及滤池的改造。提升泵池增加了中间水 池的调节池容，气浮活性炭池改造成了混凝沉淀池， 滤池由原单独水冲洗改造成气水反冲洗的单滤料滤 池，以下仅介绍对普通快滤池的改造。
改造滤池有利条件： 普通快滤池设计滤速约5． 2 m / h（ 平均流量时） 较为稳妥； 分 6 格，反冲洗对系统 冲击相对较小； 气浮活性炭池改造后不再用鼓风机， 可以考虑用于反冲洗。
气浮法用于水厂改造及工程实例介绍
气浮法用于水厂改造及工程实例介绍摘要：本文以两个工程实例，具体地介绍了用气浮工艺改造采用混凝-沉淀-过滤工艺水厂的技术及效果。
工程实践表明，气浮工艺用于水厂改造，具有实用性强，面广、投资少、见效快等特点，可作为处理微污染江河饮用水的一种备选方法。
对于缓解由于水源污染而造成的处理难度，改善供水水质，降低制水成本，具有普遍的意义和较高的应用价值。
关键词：气浮法水厂改造工程实例1前言众所周知，气浮法由于分离效率高，并兼有向水中充氧曝气的作用，所以特别适用于处理低温、低浊、高藻、高色和受有机物污染的原水。
工程应用及均表明，除分离无机及有机悬浮物外，气浮法对于水中溶解性有机物也有一定的去除效果。
实际上，即使是在含沙量较大的江河水或混凝良好的水中，也还存同样适于为气浮法所去除的小沉速颗粒。
更何况随着国内水环境受到日益严重的污染，许多河水兼有了江河水与湖、塘、水库水的水质特征，如含藻量增多、色臭味加重、并呈现季节性变化，增加了混凝-沉淀-过滤工艺的处理难度。
因此，将气浮工艺引入传统水处理流程中，可充分发挥气浮法与沉淀法各自的特点，以期获得较好的处理效果。
1.简单地将沉淀池改为气浮池；2.将沉淀池改为可切换交替运行的沉浮池；3.将滤池改为气浮滤池。
第一种方式虽可有效改善低温、低浊、高藻、高色和受有机物污染原水的处理效果，但不适应高浊期水质；第二种方式可根据原水水质，随时将沉浮池切换为沉淀池或气浮池使用，对原水水质有较强的适应性；第三种方式通过将滤池改造为气浮滤池，形成混凝-沉淀-气浮-过滤处理流程，进一步增强了对水质变化的适应性，可有效地改善处理效果。
本文主要以笔者完成的两项工程实例，介绍后两种改造方式。
2实例一：气浮滤池河南省某水厂建于1990年，取沙河水(属淮河流域)，处理流程为：原水–穿孔旋流絮凝池–斜管沉淀池–虹吸滤池–液氯消毒–管网原设计流量２万吨／日，改造时实际平均日供水量为２.５万吨，高峰期超过３万吨，已处于超负荷运行状态。
气水反冲洗滤池的设计改进word精品文档11页
气水反冲洗滤池的设计改进第22卷第8期2019年4月中国给水排水CHINAWATER&WASTEWATERVn1.22No.8Apr.2019零祭爨零零零苫口爨设计经验毳管磷蹬世毒管气水反冲洗滤池的设计改进苏毅,沈中明,何刚雁2(1.武汉市给排水工程设计院有限公司,湖北武汉430034;2.武汉市水务集团,湖北武汉430034)摘要:武汉市水务集团最早于1992年引进V型滤池工艺,经过不断消化,吸收和改造后,形成了独具特色的气水反冲洗滤池,并在武汉及周边多座水厂得到应用.简要介绍了气水反冲洗滤池的工艺改进,包括进水配水系统,出水系统,滤板梁,反冲洗设备,管廊,滤池屋盖,栏杆布置,水位控制模式等的改进.关键词:V型滤池;气水反冲洗滤池;技术改进中图分类号:TU991.2文献标识码:C文章编号:1000—4602(2019)08—0038—05 TechnicalModificati0nf0rAir.WaterBackwashFilterSUYi,SHENZhong—ming,HEGang—yan(1.WuhanMunicipalWater&WastewaterDesignInstituteCorporation,Wuhan43003 4,China;2.WuhanWaterGroup,Wuhan430034,China)Abstract:Earlyin1992,WuhanWaterGrouphasimportedV—filterprocess,whichhasbeenYen—ovatedintotheair—waterbackwashfilterwithspecificfeature,andhasbeenappliedinmanywaterworks inWuhanandnearbyareas.Themodifiedprocessesofthefilterareintroducedinbrief,includi nginletwaterdistributionsystem,filteroutflowsystem,filterboard,backwashdevice,filtergallery,h andraillayout,andwaterlevelcontrolmode,etc.Keywords:V.filter;air.waterbackwashfilter;technicalmodification武汉水务集团最早于1992年在白鹤咀水厂新建工程中引进了V型滤池工艺,多年来经过不断吸收,改进后,形成了独具特色的气水反冲洗滤池,随后在武汉及周边多座水厂得到应用,如武汉经济技术开发区沌口水厂新建工程(10×l0m/d),安陆第二水厂新建工程(5×l0m/d),白沙洲水厂三期扩建工程(10×10m/d),白沙洲水厂四期扩建工程(10×10m/d),白沙洲五期扩建工程(20×10113/d),宗关水厂新系统改建工程(25×l0m/d),宗关水厂一期改建工程(32×10m/d),阳逻水厂新建工程(5×10m/d),即将建设的宗关水厂二期改建工程(32×l0m/d)等项目中均采用了气水反冲洗滤池.1进水,配水系统的改进改进前的进水,配水系统为沉后水通过进水总渠配水,经由1个气功阀门和2个扫洗阀,越过一条横向配水堰,然后向左右两侧进入V型槽;在横向配水堰两侧各设置了1个溢流井,当滤池水位超过警戒水位时溢流;进水气动阀和扫洗阀均安装于进水总渠内.改进前的进水,配水系统布局见图1.这种设计存在的主要不足为:①每格滤池的3个阀门安装于进水总渠内,阻挡了进水总渠水流,影响了各格滤池的配水均匀性.②阀门位于进水总渠内,不便于检修.③阀门的阀杆伸出走道板,并位于走道板中38?..::.;0..0.第8期苏毅,等:气水反冲洗滤池的设计改进第22卷央,使走道板拥挤,凌乱.|,||,.'J^,/一/\''-V…,..,-\进渠{}年\ol/l1\o,rJ._,●J,-,,{I.,',.-7:'/I.y2.t少滤池●丝擅}.●'a.设计平面图b.实景图图1改进前的进水,配水系统Fig.1Inletanddistributionsystembeforemodification④与阀门配套的气动管线,控制电缆,自用水管等管线_尤专用通道,要么安装于进水总渠内,虽不影响美观,但安装和检修不便;要么安装于走道板顶面,安装和检修方便,但显凌乱,影响美观.⑤每格滤池设置溢流井作用不大,而且井宽较窄,不便于施工装贴和清扫.针对上述不足,将各格滤池的配水系统进行了改进,使之既美观大方,又安装,检修方便.改进如下:①取消各格溢流井,在进水总渠末端设置1根总溢流管.②将各格滤池的3个进水阀门安装于进水总渠外侧,设置外挑走道板盖住体,在走道板下顶设置专用管道通道,将各种配套管线和电缆等设置于走道板下顶.这样,将配水廊道,阀门,配套管线有机地融合起来,使走道板遮挡阀体和配套管线.改进后的布局见图2.a.设计平面图b.实景图图2改进后的进水,配水系统Fig.2Inletanddistributionsystemaftermodification改进后进水阀门布置于进水总渠外,使进水总渠配水均匀性更好;进水总渠上层走道宽敞美观;阀门及配管置于外挑走道板下,既美观又便于安装和检修;取消溢流井后,将配水堰纵向布置,对称布置的两道配水堰设置调节堰板,均匀配水后将水送入两侧V型槽.这样,配水堰内空间宽敞,建筑装贴, 设备安装和检修非常方便.2出水系统的改进滤池出水系统主要由日字井,阀坑组成,日字井和阀坑的布局将直接影响管廊的柱网布置.由于改进前日字井平行于池体布置,其单边布置可能超出单格滤池分界线,柱网布置不便,还导致阀坑必须尽量压缩,使反冲洗阀门布置过于紧张.改进前的布局见图3.针对原设计的不足,进行了精心布局和改进.首先,将日字井与池体由原来的平行布置改为垂直39?第8期中国给水排水第22巷布置,阀坑与日字井平齐,清水阀自然内移,让出足够空间安装反冲洗阀及伸缩器,兼顾了阀门之间的相互关系,也兼顾了单池之问的关系.滤池/I.'?l:.-/'.'.J_——五.1～阀坑井I卜卜清水阀|.一反冲洗阀II——,rrr1I一1,1I,.卜Ha.设计平面图b.实景图图3改进前的出水系统Fig.3Outletsystembeforemodification这样布置使日字井与阀坑整齐美观,阀门布置匀称合理,口字井在单格范围内布置,为管廊柱网与单格滤池对应创造了条件.随着滤池布茕的不断改进,逐步尝试取消沉降缝,采取管廊与滤池屋盖共用立柱的方式,这样不仅节省了投资,还使管廊布置更加简洁.改进后的布局见图4.a.设计平面图b.实景图图4改进后的出水系统Fig.4Outletsystemaftermodification3滤板粱布局的改进气水反冲洗滤池的反冲洗配水,配气流程为:反冲洗压力水,压力空气进入H形配水槽下层配水渠后,通过配水渠侧壁均布的配水孔和配气孔进入滤板下层清水区,水,气进入清水区后上层配气(形成气垫层),下层配水,再通过长柄滤头均匀配水,配气,达到均匀反冲洗的目的.改进前由于结构设计布置的原因,承载滤板的滤板梁呈井字形布置,这样气垫层在滤板下横向移动过程中会受到纵向梁的阻碍,导致配气末端气压明显不足,配气均匀性受到影响.改进前的气垫层横向移动示意图见图5.40?多.:=I≥一皿r:滤板纵向梁横向梁≮j.;■一～……一…一一l固77l////'//,,7/,/d7一立柱/配气孔//配水孔//配水渠图5改进前的气垫层横向移动示意图Fig.5Aircushionlayerhorizontalmovingbefore modification通过总结分析,在设计时加以改进.采用合理的滤板梁构造,取消纵向滤板梁,保留横向滤板梁,第8期苏毅,等:气水反冲洗滤池的设计改进第22卷使单排横向梁之间的配气无任何阻碍,同时在横向梁上布置均气孔,使排与排之问的配气达到均衡.改进后滤池配气均匀性得到了很大的改善.改进后的气垫层横向移动示意图见图6._——r一滤板均气孔横向梁乡■-■__\一一?●??1._●●?.Ⅱ●●1I-吲一1.一一II一,////Y//;/,?//'//,,7///j,-,{,五7,市柱/配气L//配水孔,|/配水渠图6改进后的气垫层横向移动示意图Fig.6艋cushionlayerhorizontalmovingafter modificatloil4滤池反冲洗设备设置的改进气水反冲洗滤池的反冲洗设备主要包括反冲洗水泵和鼓风机,由反冲洗水泵向滤池提供反冲洗水, 由鼓风机向滤池提供压力空气.改进前的滤池反冲洗参数为:当气冲时,气冲强度为14～17L/(s?ITI);气水联合反冲时,气冲强度为14～l7L/(s?m),水冲强度为4～5L/(s?ITI);水漂洗时,水冲洗强度为4～5L/(s?ITI).凶此,水泵,风机设置台数各为2台,1用1备.当气冲时,开启1台鼓风机;气水联合反冲时,开启1台鼓风机和1台水泵;当水漂洗时开启1台水泵反冲. 这种冲洗方式的不足是在气水联合反冲洗时冲洗强度过大,导致滤料流失严重.针对气水联合反冲洗过程中冲洗强度过大这一问题,经过计算和测试加以改进.将水泵和鼓风机的台数由原来的各2台改为各3台,单台设备容量各减小1/2.这样当气冲时开启2台鼓风机;气水联合冲洗时,开启1台鼓风机和1台水泵;当水漂洗时开启2台水泵反冲.改进后单纯气冲和单纯水冲洗强度较改进前不变,仅当气水联合冲洗时水冲强度和气冲强度各较原来减半,冲洗的稳定性和可靠性得到很大改善,跑砂现象消失,冲洗效果也较好, 同时节省了反冲洗能耗.5管廊建筑布局的改进气水反冲洗滤池有双排布置和单排布两种.当采用双排布置时,管廊的建筑荷载可以对称地传递到两边的池壁上,沉降比较均匀.由于滤池运行中存在满水和放空两种工况,所以过去一股将管廊楼屋盖简支在两侧的滤池上.对这种结构方式的改进足采用整体楼屋盖结构,加强梁柱节点的构造.实践证明,这种改进是成功的.采用单排布置取消沉降缝,就是将管廊与滤池沉降缝处设置的双排独立柱改为单排立柱,即管廊与滤池楼屋盖相邻侧采取共用立柱的整体结构型式.这种改进是对常规建筑结构布置理沦的一种突破.因为管廊与滤池两者单位面积荷载差别很大,沉降肯定是均匀的.沉降不均匀性验算也显示,两者有2cm左右的沉降差.为了达到取消沉降缝,简洁,美观,整体化地布置结构这一目的,主要采取了四方面的措施:一是通过计算,合理确定管廊远离滤池侧基础的底而积,以控制沉降量;二是在管廊楼屋盖.设置纵向后浇带; 三是对滤池实施预沉降,待早期沉降发牛后,再将有沉降量差别的两种结构整体化;四是对基础及卜部结构梁柱节点采取构造加强措施.在白沙洲水厂四期工程(10×10ITI/d),五期_丁程(20×10ITI/d)以及阳逻水厂(5×10ITI/d)三个项目上,单排布置的气水反冲洗滤池都采取了取消沉降缝这一优化建筑布局的改进措施,实现了设计理念,并经受了实践的检验.改进后的管廊效果见图4.6滤池屋盖的优化设计气水反冲洗滤池的单池面积较大,含各种构造在内单池面积一般为9ITI×15ITI,改进前的柱网布置一般为2跨×2跨,这样整个滤池范幽内立柱布置非常密集,显得比较拥挤.为了消除这一不足,力争对滤池屋盖柱网进行简化,形成大跨度屋盖.经过对屋盖柱网进行重新布局,合理优化,取消每口滤池的中央立柱,取消进水总渠外侧立柱,进水总渠上部屋盖采取悬挑结构, 滤池屋盖采取井字梁结构,形成的柱网尺寸对应于单口滤池,最大跨度为12m,并外挑3m.这样的建筑布局对结构设计是一种严峻的考验.经精心设计和计算获得了成功,改进后整个滤池屋盖布置显得简洁明快.41?第8期中国给水排水第22卷7栏杆的布置每座滤池分格众多,走道纵横交错,改进前滤池各种走道两侧均布置了栏杆滤池走道栏杆分内侧和外侧,内侧为滤池盛水池体,正常情况下水面距离走道面高差较小,危险较小;外侧为池外地面,走道面距离地面高差较大,一般在3m以上,危险性较大.通过方案比选和优化,结合各种走道危险性的特点,将栏杆布置进行简化.将内侧所有栏杆取消, 保留外侧栏杆,内侧代以黄色警示线.内侧栏杆取消后,滤池池面显得更加开阔大气,清新美观.改进后的效果见图7.控制盘明快的大跨度屋架宽敞的越—————,超,1日1L计专黼简洁的管u——一m—l.日口=罐—————lb.买景嘲图7滤池改进后的整体效果Fig.7IIItefiltereffectaftermodification8水位控制模式的改进气水反冲洗滤池为恒水位变速过滤,出水水质稳定.改进前的控制方式为通过在滤料层上端和下端设置差压计来测量水头损失,通过差压计来控制出水阀门的开启度,以控制滤池的工作水位,使之保持恒定.经过多年的实际运行,发现差压计使用超过一定年限后,由于结垢和灵敏度下降等原因导致精确度降低,不能正常工作,运行水位无法恒定.经过研究分析,拟将差压计取消,改用超声波液位计. 通过水位变化来控制出水阀门的开启度.实践证明这种控制模式方便可靠.9整体效果气水反冲洗滤池的池型设计布局通过多方面的改进,取得了良好的效果.改进后的管廊及滤池池面布置整体效果见图4,7.改进后的滤池工艺不仅运行更加稳定可靠,而且外观更加简洁明快.该工艺在武汉及周边部分地区得到了发展和应用,深受用户好评,值得推广.参考文献:[1]何家明.V型滤池的设计与施丁[J].中国给水排水, 2019,21(1):97—98.[2]叶舟,夏益清.长桥水厂V型滤池恒水位智能控制系统设计[J].中国给水排水,2019,20(2):74～76.[3]高斌,王旭宁,姜红安.采用V型滤池进行直接过滤研究[J].中国给水排水,2019,20(2):61—62.42?E—maiI:szmbox@sina.tom通讯地址:430034武汉市汉口解放大道240号武汉市给排水设计院有限公司沈中明收稿日期:2019—01—06第 11 页。
过滤系统气水反冲洗滤池原理以及应用(海滨)滤池反冲洗原理
过滤系统气水反冲洗滤池原理以及应用（海滨）滤池反冲洗原理【摘要】过滤系统作为污水处理厂、净水处理厂整个工艺过程的关键工序，对整个系统处理效果起最终的把关保安作用，其运行工况直接影响水厂产品水的质量。
为提高滤池滤层截污能力的恢复效果，水厂的滤池反洗近年多采用气水联合反冲洗的方式，分为气冲过程、气水同时反洗过程、水洗过程（或省略气水同时反洗过程），同时一般伴随着表面漂洗过程，使滤池滤层内的污物能有效的被剥离和冲洗排出滤池，从而保证后续的正常过滤周期和效果。
关键字：气水反冲洗滤池一、概述过滤系统作为污水处理厂、净水处理厂整个工艺过程的关键工序,对整个系统处理效果起最终的把关保安作用，其运行工况直接影响水厂产品水的质量。
为提高滤池滤层截污能力的恢复效果，水厂的滤池反洗近年多采用气水联合反冲洗的方式，分为气冲过程、气水同时反洗过程、水洗过程（或省略气水同时反洗过程），同时一般伴随着表面漂洗过程，使滤池滤层内的污物能有效的被剥离和冲洗排出滤池，从而保证后续的正常过滤周期和效果。
由于这种高效的再生滤层过滤能力的作用，气水反洗滤池被日益广泛地应用到了水厂改造及需要深度处理的净水和污水处理厂。
由于其布水布气结构和控制系统复杂，依靠传统的操作人员凭经验手动或半自动控制其实际效果很差，很难达到设计要求。
我公司自主开发的水资源远程集中在线监控管理系统（滤池分版），能针对气水反洗滤池的工艺特点,实现智能控制,系统简单易用,达到无人化管理。
二、应用广泛应用于各行业给水、污水回用等较大水量的深度固液分离过程和市政给水厂的净化以及旧水厂的改造。
三、气水反冲洗滤池工艺简介1过滤机理气水反冲洗滤池正常工作时，通常采用等速过滤方式，即恒定水位（水压）过滤。
滤层可采用单层均质滤料，也可采用多层滤料（常采用陶粒、石英砂、沸石等）。
采用尽量均匀的布水方式将待处理水布到滤层表面，在恒定水位的作用下，过滤水通过滤层进入下部集水区。
过滤作用主要基于以下几点：机械截留作用：将水中较大颗粒的悬浮状颗粒截留在滤层的颗粒空隙之间；吸附架桥作用：颗粒滤料吸附有机物和微生物,起到吸附架桥作用，悬浮颗粒及胶体粒子粘结在一起，形成细小絮体，通过接触絮凝作用而被去除。
