VVVF门机控制器操作说明

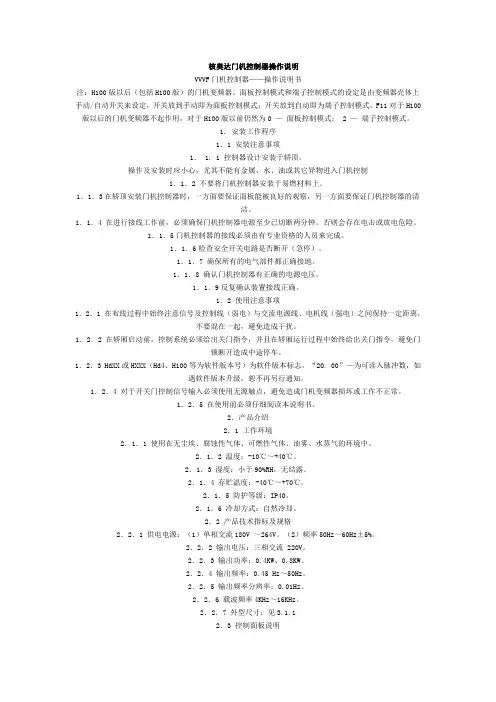

VVVF门机控制器——操作说明书

注：H100版以后（包括H100版）的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动/自动开关来设定，开关放到手动即为面板控制模式；开关放到自动即为端子控制模式。F11对于H100版以后的门机变频器不起作用，对于H100版以前仍然为0 —面板控制模式； 2 —端子控制模式。

1. 安装工作程序

1．1 安装注意事项

1． 1. 1 控制器设计安装于轿顶。操作及安装时应小心，尤其不能有金属、水、油或其它异物进入门机控制

1．1．2 不要将门机控制器安装于易燃材料上。

1．1．3在轿顶安装门机控制器时，一方面要保证面板能被良好的观察，另一方面要保证门机控制器的清洁。

1．1．4 在进行接线工作前，必须确保门机控制器电源至少已切断两分钟。否则会存在电击或放电危险。

1．1．5门机控制器的接线必须由有专业资格的人员来完成。

1．1．6检查安全开关电路是否断开（急停）。

1．1．7 确保所有的电气部件都正确接地。

1．1．8 确认门机控制器有正确的电源电压。

1．1．9反复确认装置接线正确。

1．2 使用注意事项

1．2．1 在布线过程中始终注意信号及控制线（弱电）与交流电源线、电机线（强电）之间保持一定距离，不要混在一起，避免造成干扰。

1．2．2 在轿厢启动前，控制系统必须给出关门指令，并且在轿厢运行过程中始终给出关门指令，避免门锁断开造成中途停车。

1．2．3 HdXX或HXXX（Hd4、H100等为软件版本号）为软件版本标志，“20. 00”—为可读入脉冲数，如遇软件版本升级，恕不再另行通知。

1．2．4 对于开关门控制信号输入必须使用无源触点，避免造成门机变频器损坏或工作不正常。

1．2．5 在使用前必须仔细阅读本说明书。

2．产品介绍

2．1 工作环境

2．1．1 使用在无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气的环境中。

2．1．2 温度：-10℃～+40℃。

2．1．3 湿度：小于90%RH，无结露。

2．1．4 存贮温度：-40℃～+70℃。

2．1．5 防护等级：IP40。

2．1．6 冷却方式：自然冷却。

2．2 产品技术指标及规格

2．2．1 供电电源：（1）单相交流180V ～264V。（2）频率50Hz～60Hz±5%。

2．2．2 输出电压：三相交流 220V。

2．2．3 输出功率：、。

2．2．4 输出频率： Hz～50Hz。

2．2．5 输出频率分辨率：。

2．2．6 载波频率4KHz～16KHz。

2．2．7 外型尺寸：见

2．3 控制面板说明

通过操作装有8个按钮及四位七段数码管显示的控制面板给装置设定参数。2．3．1 DO发光二级管点亮，指示变频器正在执行开门。

2．3．2 DC发光二级管点亮，指示变频器正在执行关门。

2．3．3 Hz发光二级管点亮，指数码管所显示数值的单位为赫兹。

2．3．4 %发光二级管点亮，指数码管所显示数值的单位为百分数。

2．3．5 SEC发光二级管点亮，指数码管所显示数值的单位为秒。

2．3．6 MIN、MIC、MIS发光二级管为备用。

2．3．7 写入键，把修改后的数据存储到变频器中。

2．3．8 功能键，用以切换数码管所显示的是参数值还是参数单元。2．3．9 增减键，用以调整数码管所显示数值大小。

2．3．10 面板控制状态下的开关门按键。

2．3．11 “强迫关门compelｃｌｏｓｅ”面板控制状态下的慢速关门按键。2．3．12“停止Stop”面板控制状态下的停止按键。

3．变频器安装及配线

3．1安装位置与空间

3．1．1B型、C型、D型变频器外型尺寸单位：mm

3．1．2门机变频器安装轿顶上，一方面要方便观察门机变频器工作状态，另一方面要保证门机变频器清洁，有一个良好散热空间。

3．2端子图及说明

3．2．1不带航空插头B型变频器端子图

3．2．2 不带航空插头B型变频器强电端子说明

3．2．3带航空插头B型变频器端子图

3．2．4 带航空插头B型变频器强电端子说明

3．2．5 B型变频器其他端子说明

3．2．6 带门区信号的B型门机变频器端子图

3. 2. 7 电源插头、电机插头、门位置输出插头开关门命令输入插头，编码器插头与普通B型门机变频器功能、位置完全相同，这里要说明门区信号SO+，SO-信号输入插头有两种接线方式，取决于门区信号高的有效还是低的有效。门区信号回路采用外供电直流24V电压，如果低的有效，把SO+接24V，SO—接门区信号，如果高的有效，SO—接24V回路中的0V，SO+接门区信号。

3．2．8 C型变频器端子图

3．2．9 C型变频器P1插头为交流220V各引脚说明

3．2．10 C型变频器编码器P3插头各引脚说明

3．2．11 C型变频器P5控制命令插头各引脚说明

3．2．12 C型变频器CT2电机插头各引脚说明

3．2．13 D型变频器端子图

．2．14 D型变频器CT1交流220V电源插头各引脚说明

3．2．15 D型变频器P2交流110V插头各引脚说明

3．2．16 D型变频器P3编码器插头各引脚说明
