燃油燃烧机使用说明
SYQ燃油燃烧机的操作说明

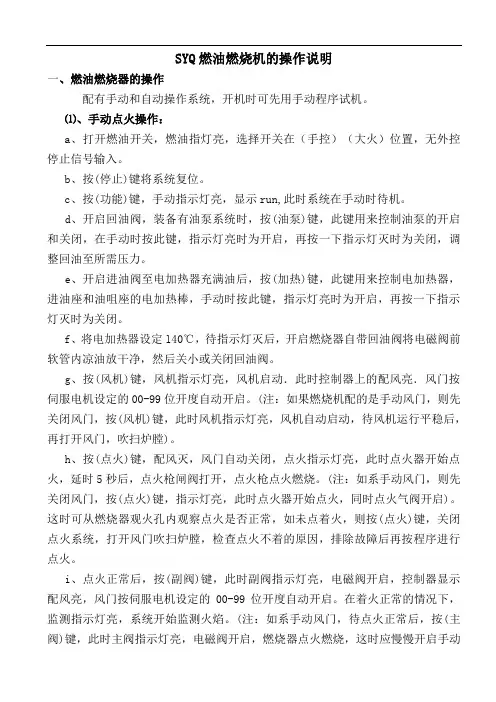

SYQ燃油燃烧机的操作说明一、燃油燃烧器的操作配有手动和自动操作系统，开机时可先用手动程序试机。
⑴、手动点火操作：a、打开燃油开关，燃油指灯亮，选择开关在（手控）（大火）位置，无外控停止信号输入。
b、按(停止)键将系统复位。
c、按(功能)键，手动指示灯亮，显示run,此时系统在手动时待机。
d、开启回油阀，装备有油泵系统时，按(油泵)键，此键用来控制油泵的开启和关闭，在手动时按此键，指示灯亮时为开启，再按一下指示灯灭时为关闭，调整回油至所需压力。
e、开启进油阀至电加热器充满油后，按(加热)键，此键用来控制电加热器，进油座和油咀座的电加热棒，手动时按此键，指示灯亮时为开启，再按一下指示灯灭时为关闭。
f、将电加热器设定l40℃，待指示灯灭后，开启燃烧器自带回油阀将电磁阀前软管内凉油放干净，然后关小或关闭回油阀。
g、按(风机)键，风机指示灯亮，风机启动．此时控制器上的配风亮．风门按伺服电机设定的00-99位开度自动开启。
(注：如果燃烧机配的是手动风门，则先关闭风门，按(风机)键，此时风机指示灯亮，风机自动启动，待风机运行平稳后，再打开风门，吹扫炉膛)。
h、按(点火)键，配风灭，风门自动关闭，点火指示灯亮，此时点火器开始点火，延时5秒后，点火枪闸阀打开，点火枪点火燃烧。
(注：如系手动风门，则先关闭风门，按(点火)键，指示灯亮，此时点火器开始点火，同时点火气阀开启)。
这时可从燃烧器观火孔内观察点火是否正常，如未点着火，则按(点火)键，关闭点火系统，打开风门吹扫炉膛，检查点火不着的原因，排除故障后再按程序进行点火。
i、点火正常后，按(副阀)键，此时副阀指示灯亮，电磁阀开启，控制器显示配风亮，风门按伺服电机设定的00-99位开度自动开启。
在着火正常的情况下，监测指示灯亮，系统开始监测火焰。
(注：如系手动风门，待点火正常后，按(主阀)键，此时主阀指示灯亮，电磁阀开启，燃烧器点火燃烧，这时应慢慢开启手动风门，调至所需位置。
杰尼奥油燃烧燃烧器操作指南说明书

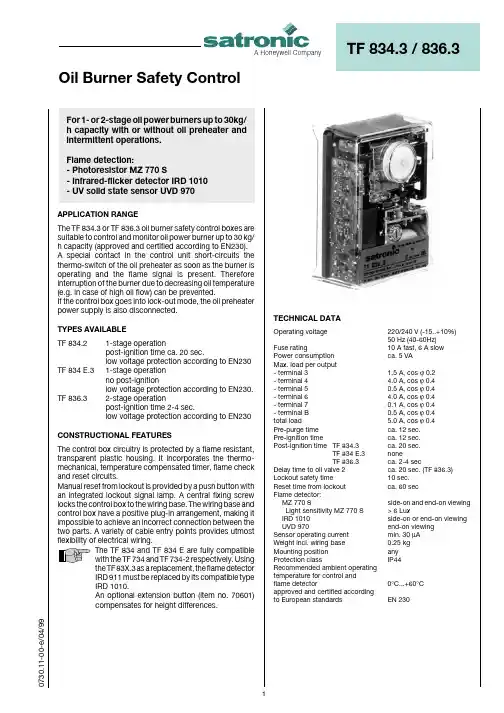

1For 1- or 2-stage oil power burners up to 30kg/h capacity with or without oil preheater and intermittent operations.Flame detection:- Photoresistor MZ 770 S- Infrared-flicker detector IRD 1010- UV solid state sensor UVD 970Oil Burner Safety ControlTECHNICAL DATAOperating voltage220/240 V (-15..+10%)50 Hz (40-60Hz)Fuse rating10 A fast, 6 A slow Power consumption ca. 5 VAMax. load per output - terminal 3 1.5 A, cos ϕ 0.2- terminal 4 4.0 A, cos ϕ 0.4- terminal 50.5 A, cos ϕ 0.4- terminal 6 4.0 A, cos ϕ 0.4- terminal 70.1 A, cos ϕ 0.4- terminal B 0.5 A, cos ϕ 0.4total load5.0 A, cos ϕ 0.4Pre-purge time ca. 12 sec.Pre-ignition timeca. 12 sec.Post-ignition time TF 834.3ca. 20 sec.TF 834 E.3noneTF 836.3ca. 2-4 secDelay time to oil valve 2ca. 20 sec. (TF 836.3)Lockout safety time 10 sec.Reset time from lockout ca. 60 secFlame detector:MZ 770 Sside-on and end-on viewing Light sensitivity MZ 770 S > 6 LuxIRD 1010side-on or end-on viewing UVD 970end-on viewing Sensor operating current min. 30 µA Weight incl. wiring base 0.25 kg Mounting position any Protection classIP44Recommended ambient operating temperature for control and flame detector0°C...+60°C approved and certified according to European standardsEN 230APPLICATION RANGEThe TF 834.3 or TF 836.3 oil burner safety control boxes are suitable to control and monitor oil power burner up to 30 kg/h capacity (approved and certified according to EN230).A special contact in the control unit short-circuits the thermo-switch of the oil preheater as soon as the burner is operating and the flame signal is present. Therefore interruption of the burner due to decreasing oil temperature (e.g. in case of high oil flow) can be prevented.If the control box goes into lock-out mode, the oil preheater power supply is also disconnected.TYPES AVAILABLE TF 834.21-stage operationpost-ignition time ca. 20 sec.low voltage protection according to EN230TF 834 E.31-stage operation no post-ignitionlow voltage protection according to EN230.TF 836.32-stage operationpost-ignition time 2-4 sec.low voltage protection according to EN230CONSTRUCTIONAL FEATURESThe control box circuitry is protected by a flame resistant,transparent plastic housing. It incorporates the thermo-mechanical, temperature compensated timer, flame check and reset circuits.Manual reset from lockout is provided by a push button with an integrated lockout signal lamp. A central fixing screw locks the control box to the wiring base. The wiring base and control box have a positive plug-in arrangement, making it impossible to achieve an incorrect connection between the two parts. A variety of cable entry points provides utmostThe TF 834 and TF 834 E are fully compatible with the TF 734 and TF 734-2 respectively. Using the TF 83X.3 as a replacement, the flame detector IRD 911 must be replaced by its compatible type IRD 1010.An optional extension button (item no. 70601)compensates for height differences.0730.11-00-e /04/992COMMISSIONING AND ROUTINE CHECKS1. Important notes–The controls must be installed by qualified personnel only. The relevant national regulations have to be observed.–On commissioning the wiring has to be carefully checked according the appropriate diagram, Incorrect wiring can damage the unit and endanger the installation.–The fuse rating has to ensure that the limits specified in TECH NICAL DATA will not be exceed. If these precautions are not observed, the effect of a short circuit can cause severe damage to the control and installation.–For safety reasons a minimum of one control shut-down per 24 hours has to be observed.–Disconnect the mains before the control box is plugged in or out!–The control box is a safety device and must not be opened!2. Function controlFor safety reasons the flame detection system should be tested on commissioning the installation as well as after a service or longer shut-down.a)Start-up with covered flame detector–After lock-out safety time is over the unit has to go in to lockout mode!b)Start-up with exposed flame detector:–After 20 sec. pre-purge time the unit has to go into lockout mode!c)Normal start-up with burner in the normal position, cover up the flame detector:–After start-up, and end of lock-out safety time the unit has to go into lockout mode!3. Fault findingsBurner is not working:–thermostat circuit open –faulty electrical wiring –mains voltage too lowBurner starts, but the flame does not establish, a lock out occurs:–stray light on flame detector –no ignition or no fuel–mains voltage more than -15% below nominal value.Burner starts, the flame establishes, but after the safety time, a lock out occurs:–dirty or faulty flame detector –insufficient light on detector–sensitivity adjustment too low on IRD.For a quick and safe diagnosis use the Satronic UP 940burner test box.APPLICATION NOTES1. Flame controlThe following detectors can be used for flame control:–For yellow oil flame: photoresistor MZ 770 S–for blue or yellow flame: infrared-flicker detector type IRD 1010 or as alternative the UV solid state sensor UVD ing the photo resistor MZ 770 S, the no flame signal is generated at light levels below 3 Lux with respect to the operating cycle of the control. According to EN 230 stray light safety level has to be established in conjunction with the accompanying burner.Connecting the IRD 1010 or the UVD 970, the correct wiring has to be observed.2. Burner control With oil preheater:The fuel heater of the burner must have a temperature control switch. The closing contact-switch of the preheater has to be connected between terminals 4 and 6. A special contact in the control unit-connects the thermo-switch of the heater as soon as the burner is operating and a photocurrent is generated. Therefore an interruption of the burner operation due to a decrease in oil temperature is prevented (e.g. in case of high oil flow).According to EN 230 A2.1, the short circuiting of the thermo-switch is allowed only for an oil flow of max. 10 kg/h. Burners with a higher throughput have to shut down if the oil temperature gets below the allowed minimum. In such a case the thermo-switch has to be put in the phase-circuit and terminals 4 and 6 have to be connected with a link.Without oil heater:In such a case the terminals 4 and 6 have to be connected with a link.3. Low-voltage protectionThe start up of the burner can only take place if the mains voltage is higher than a limit which is 15% below nominal value. If the voltage drops below 160V, a start-up is prevented or – without allowing to release the fuel – the control box goes into lock out mode.4. SafetyThe design and control sequence of the TF 834.3, TF 834 E.3and TF836.3 control boxes comply with the currently applicable European standards and regulations.6. Mounting and electrical wiring Wiring base:– 3 earth terminals with additional terminal for burner earthing– 3 neutral terminals with internal permanent connection to neutral terminal (terminal 8)– 2 spare auxiliary terminals– 2 slide in plates and 2 easy-knockout holes (PG 11thread), plus 2 easy-knockout holes in the bottom of the base facilitate the wiring.General:–The control box can be mounted in any position. The protection class is IP44 (water spray tight). Neither the control box nor the flame detector should be subjected to excessive vibration.T F 834.3/836.3FTFT3.638/3.438FT34Honeywell-Platz 1Postfach 324CH-8157 Dielsdorf。
燃烧器操作规程(一)2024
燃烧器操作规程（一）引言概述：本文档旨在说明燃烧器的操作规程，以确保燃烧器的安全运行。
燃烧器操作规程是指在使用燃烧器时需要遵循的操作步骤、注意事项和安全规定。
正确的操作和控制燃烧器可以有效地提高能源利用率、减少排放以及延长燃烧器的使用寿命。
本文将从以下五个大点详细阐述燃烧器的操作规程。
正文：一、燃烧器启动与停止操作规程1. 确保燃气和燃油供应正常2. 打开燃气和燃油阀门3. 启动点火器点火4. 让燃烧器进入预热状态5. 检查燃烧器是否正常运行6. 停止燃气和燃油供应7. 关闭点火器8. 停止燃烧器二、燃烧器日常检查与维护操作规程1. 定期清洁燃烧器内部零件2. 检查燃烧器的油位和压力3. 检查燃烧器的点火器和火焰探测器4. 检查燃烧器的排烟系统和烟道5. 检查燃烧器的温度和压力传感器三、燃烧器故障排除操作规程1. 检查供应燃气和燃油的阀门是否打开2. 检查点火器是否正常工作3. 清理火焰探测器和点火器的电极4. 检查燃气和燃油的供应管道是否堵塞5. 联系供应商或技术人员进行维修四、燃烧器安全操作规程1. 严禁在燃烧器附近存放易燃和易爆物品2. 禁止燃烧器周围有明火和明火源3. 使用防护设施，避免燃烧器发生泄漏4. 定期检查和更换燃气和燃油阀门5. 严格按照操作规程使用燃烧器，不得擅自更改设置五、燃烧器环保操作规程1. 控制燃烧器的燃料供应，避免过量燃烧和浪费2. 定期清洁和更换燃烧器的滤网3. 使用低排放燃料或添加净化剂，减少排放物产生4. 不得在禁烟区域或污染敏感区域使用燃烧器5. 定期对燃烧器进行性能评估和排放检测总结：燃烧器操作规程包括燃烧器启动与停止、日常检查维护、故障排除、安全操作和环保操作等五个大点。
正确的操作和维护可以保证燃烧器的安全运行，提高能源利用率，减少排放，延长使用寿命。
遵循燃烧器操作规程，是保障工作环境安全和保护环境的重要措施。
燃油燃烧器安全操作规范(2篇)

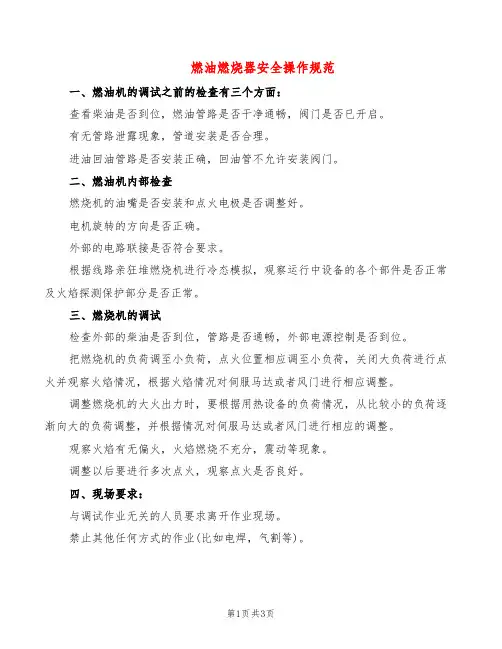

燃油燃烧器安全操作规范一、燃油机的调试之前的检查有三个方面：查看柴油是否到位，燃油管路是否干净通畅，阀门是否已开启。
有无管路泄露现象，管道安装是否合理。
进油回油管路是否安装正确，回油管不允许安装阀门。
二、燃油机内部检查燃烧机的油嘴是否安装和点火电极是否调整好。
电机旋转的方向是否正确。
外部的电路联接是否符合要求。
根据线路亲狂堆燃烧机进行冷态模拟，观察运行中设备的各个部件是否正常及火焰探测保护部分是否正常。
三、燃烧机的调试检查外部的柴油是否到位，管路是否通畅，外部电源控制是否到位。
把燃烧机的负荷调至小负荷，点火位置相应调至小负荷，关闭大负荷进行点火并观察火焰情况，根据火焰情况对伺服马达或者风门进行相应调整。
调整燃烧机的大火出力时，要根据用热设备的负荷情况，从比较小的负荷逐渐向大的负荷调整，并根据情况对伺服马达或者风门进行相应的调整。
观察火焰有无偏火，火焰燃烧不充分，震动等现象。
调整以后要进行多次点火，观察点火是否良好。
四、现场要求：与调试作业无关的人员要求离开作业现场。
禁止其他任何方式的作业(比如电焊，气割等)。
为保障调试人员的人身安全，在燃烧机点火时，应在燃烧机侧一米以外，当火焰燃烧稳定后，方可在观察视镜处观察火焰，并做下一步出力调整及其他调整。
五、燃烧机调试与维修的注意事项燃烧机连续发生二次点火程序失败时，应停机检查，燃烧机的供油系统是否正常，电路连线是否正确，解除故障够方可重新启动燃油机。
严禁在现场吸烟、焊接、切割等违章作业。
在调试工作中，必须做到认真，安全，高效。
禁止在现场使用无防爆电气电动工具。
开机前要求检查油路是否打开。
建议不要在夜晚进行燃油机的调试燃油燃烧器安全操作规范（二）(1)、燃除部主任是燃除部门的安全第一责任人，对燃除部的安全生产负直接领导责任。
(2)、负责建立、健全并贯彻落实燃除检修、运行人员的安全责任制。
(3)、认真贯彻执行国家有关生产方针、政策、法规及安监部门的有关规定，并根据具体情况，按照部门控制轻伤和障碍的原则制定出年度安全目标及实施措施，层层分解落实，保证燃除部安全目标的实现。
系列新型高效节能低压燃油燃烧器使用说明书

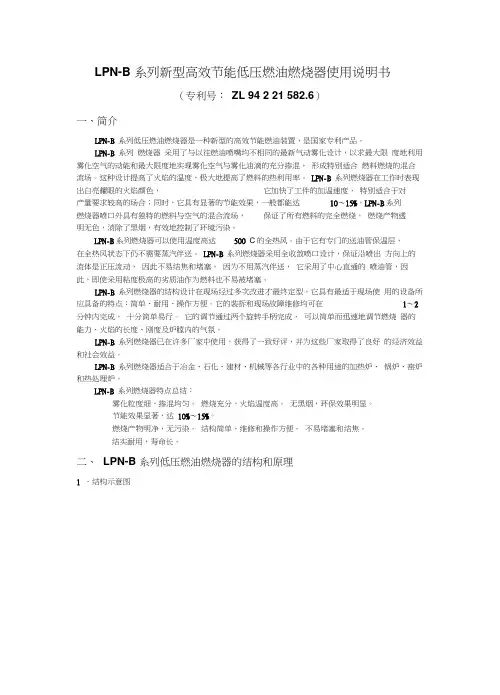

LPN-B 系列新型高效节能低压燃油燃烧器使用说明书（专利号：ZL 94 2 21 582.6）一、简介LPN-B 系列低压燃油燃烧器是一种新型的高效节能燃油装置，是国家专利产品。
LPN-B 系列燃烧器采用了与以往燃油喷嘴均不相同的最新气动雾化设计，以求最大限度地利用雾化空气的动能和最大限度地实现雾化空气与雾化油滴的充分掺混，形成特别适合燃料燃烧的混合流场。
这种设计提高了火焰的温度，极大地提高了燃料的热利用率。
LPN-B 系列燃烧器在工作时表现出白亮耀眼的火焰颜色，它加快了工件的加温速度，特别适合于对产量要求较高的场合；同时，它具有显著的节能效果，一般都能达10〜15%。
LPN-B系列燃烧器喷口外具有独特的燃料与空气的混合流场，保证了所有燃料的完全燃烧，燃烧产物透明无色，消除了黑烟，有效地控制了环境污染。
LPN-B系列燃烧器可以使用温度高达500 C的全热风。
由于它有专门的送油管保温层，在全热风状态下仍不需要蒸汽伴送。
LPN-B 系列燃烧器采用全收敛喷口设计，保证沿喷出方向上的流体是正压流动，因此不易结焦和堵塞。
因为不用蒸汽伴送，它采用了中心直通的喷油管，因此，即使采用粘度极高的劣质油作为燃料也不易被堵塞。
LPN-B 系列燃烧器的结构设计在现场经过多次改进才最终定型。
它具有最适于现场使用的设备所应具备的特点：简单、耐用、操作方便。
它的装拆和现场故障维修均可在1〜2分钟内完成，十分简单易行。
它的调节通过两个旋转手柄完成，可以简单而迅速地调节燃烧器的能力、火焰的长度、刚度及炉膛内的气氛。
LPN-B 系列燃烧器已在许多厂家中使用，获得了一致好评，并为这些厂家取得了良好的经济效益和社会效益。
LPN-B 系列燃烧器适合于冶金、石化、建材、机械等各行业中的各种用途的加热炉、锅炉、窑炉和热处理炉。
LPN-B 系列燃烧器特点总结：雾化粒度细，掺混均匀。
燃烧充分，火焰温度高。
无黑烟，环保效果明显。
节能效果显著，达10%〜15%。
燃烧机的操作说明(二)2024
燃烧机的操作说明（二）引言概述：本文将对燃烧机的操作进行详细说明，包括操作步骤、安全注意事项、故障排除等。
通过正确的操作，可以保证燃烧机的正常运行，提高工作效率，确保生产安全。
正文：一、操作步骤1. 准备工作a. 检查燃烧机的各项部件是否正常，如燃料储罐、点火装置、排放系统等。
b. 确保燃料储罐内有足够的燃料。
c. 检查燃料质量是否符合要求。
2. 点火操作a. 打开燃料储罐阀门。
b. 打开点火装置的电源开关，并按照说明书操作点火装置。
c. 观察点火状况，确认燃料是否正常燃烧。
3. 调整燃烧参数a. 根据工作要求，调整燃烧机的供气量和供油量。
b. 根据实际情况，调节燃烧机的进气和排气阀门。
4. 监控运行状态a. 使用监测设备监测燃烧机的温度、压力等运行参数。
b. 定期检查燃烧机的各项指示灯和报警器是否正常。
5. 停机操作a. 关闭燃料储罐阀门。
b. 关闭点火装置的电源开关。
c. 断开电源，确保燃烧机停止运行。
二、安全注意事项1. 在操作燃烧机时，必须佩戴个人防护装备，如手套、护目镜等。
2. 燃料储罐周围必须保持通风良好，避免积聚可燃气体。
3. 在操作燃烧机之前，必须确定燃料质量符合要求，否则会影响燃烧机的正常运行。
4. 燃烧机的安装必须符合相关标准，并且必须由专业人员进行操作和维护。
5. 定期保养和维护燃烧机，确保其正常运行。
三、故障排除1. 燃烧机不能点火a. 检查点火装置的电源是否正常。
b. 检查点火装置的电极是否干净。
c. 检查燃料是否正常供给。
2. 燃烧机燃烧不稳定a. 检查燃料供给量和燃气量是否匹配。
b. 检查燃烧机的进气和排气阀门是否调节正确。
c. 检查燃烧机是否有积碳现象。
3. 燃烧机产生异常噪音a. 检查燃烧机的转子和风机是否正常运转。
b. 检查燃烧机的支撑结构是否松动。
4. 燃烧机排放超标a. 检查燃烧机的排放系统是否正常工作。
b. 检查燃料质量是否有问题。
5. 燃烧机发生故障无法启动a. 检查电源是否正常。
燃油燃烧机使用说明书
燃烧器在调试完成后即可投入正常使用，日常操作按以下步骤进 行： 1、检查：确认设备系统的启动准备是否已就绪。确定后接通燃料、 气路和电源。 2、启动：打开电源开关启动燃烧器，通过外接控制启动运行。燃烧 器将根据设备控制装置控制自动进行大小火转换。 3、停机：如需停止运行，可按下急停按钮，关闭电源开关即可停机。 长时间停机时应关闭油路阀门及切断电源供应以确保安全。
注：点火失败或意外熄火引发燃烧机故障报警后，需排除故障后重新 启动。
维护与检修
为保证燃烧器安全，正常使用，应经常或定期对燃烧器进行维护
6
邢台方日通用设备有限公司
和保养，出现故障时应及时检修。因维护，检修可能影响到燃烧器的 正常工作.请务必由合格的技术人员进行操作。 1、经常检查燃烧器及其各部件的连接是否紧固，位置有无变化。 2、每次开机前检查电源电路及气路是否异常以及启动运行过程中有 无异常。 3、经常检查油料供应是否正常，燃烧是否良好，控制系统是否灵敏。 4、注意燃烧器工作环境应清洁，干燥，尤其是电路部分不得受潮， 受高温。 5、如装置过滤器应定期清洗.保证燃料通路畅通。 6、定期清洁点火针，火焰监测器(离子针)及喷油嘴。 7、定期监测燃料喷嘴，点火针及稳焰盘位置是否变化，清理结垢或 积炭。 8、定期进行整体检查，保养。 9、经常检查电磁阀有无泄漏情况，如有应立即检查阀密封面磨损及 阀芯是否被异物卡死，必要时更换新阀。 10、定期拆洗燃油过滤器，使其处于清洁状态如滤网有损坏应立即 更换新滤网，尤其是开始使用阶段更要注意。 11、检查清洁点火电极和离子针：修正其位置如有损坏应及时修理 或更换 12、让燃烧器在非水冷炉膛中使用时，在燃烧器停机期间为防止炉 膛高温辐射损坏燃烧器，应采用适当保护措施。
标准和规范要求。本手册中有“危险”、“注意”等符号说明的地方请
30万大卡空气压力雾化二段火燃油燃烧机说明书
30万大卡空气压力雾化二段火燃油燃烧机说明书
ZXOQM-80Q-30R空气压力雾化二段火燃油燃烧机采用二段火控制方式， 雾化方式为空气压力雾化，燃烧器发热量最大可达30万大卡。利用二段火燃烧控制方式，精确的空燃配比，具有停电、燃气压力低、空气压力低等保护功能。配有专用离子检测模块，离子电流火焰探测器，实现安全，高效，可靠燃烧，无安全隐患。
6.所有零部件均易于拆卸、清洗、修理和更换；
7.全程使用空气压力雾化，液体雾化的更完全，燃烧更充分，相对于机械压力雾化节能百分之十到百分之二十。
结构特点：
1钢管线提高整机寿命；
4.带有固定装置和钢制火焰盘的可滑动燃烧头；
5.ZXOQM-80Q-30R通过调节燃油电磁阀的通断以及风门的流量，达到精确地空燃配比，使燃烧器更高效，更节能，更安全。
主要适用于：各种工业锅炉、烘干炉，窑炉、淬火炉、蒸汽炉、热水炉、开水炉、烤炉、取暖炉、导热油炉等锅炉。
技术及性能特征：
1.二段火运行；
2.能适应任何类型的燃烧室；
3.精确的配风比，保证燃料的稳定，高效燃烧；
4.创新的稳焰筒设计实现燃料充分混合及火焰整体稳定；
5.超强抗腐蚀能力，安装操作维修方便，安全可靠，噪音小；
基本参数：
型号
ZXOQM-80Q-30R
发热量
15-30万大卡
燃烧炮筒长度
300mm
控制方式
二段火运行
电机功率
0.55KW
电源（V）
220V
重量
30KG
外形尺寸
长740mm，宽640mm，高350mm
燃料
所有液体燃料
点火方式
电子点火
火焰检测方式
离子针和紫外线双检测
燃油燃烧器安全操作规范文（二篇）
燃油燃烧器安全操作规范文燃油燃烧器是一种在工业生产和日常生活中广泛应用的燃气设备，用于产生热能。
然而，由于其特殊的工作原理和操作要求，正确的使用和安全操作是至关重要的。
本文将详细介绍燃油燃烧器的安全操作规范，以确保操作人员和设备的安全。
1. 施工前的准备和检查在使用燃油燃烧器之前，必须进行准确的准备和检查，以确保设备和工作环境的安全。
具体操作规范如下：1.1 检查燃油燃烧器和附件的完整性和运行状态，包括喷油器、燃油泵、燃烧器控制器等。
如发现任何故障或异常情况，应立即停止使用，并联系专业人员进行维修或更换。
1.2 检查燃油供应系统的完整性和密封性，确保燃油供应畅通，并清除管道中的杂物和积水。
1.3 检查燃烧器的通风系统是否正常工作，确保燃烧产生的废气能够及时排出。
1.4 检查燃烧器的点火系统是否正常，确保能够可靠地点火，避免引发火灾和爆炸。
1.5 检查燃烧器的安全保护装置是否完好有效，包括过热保护、过压保护等。
如有故障或失效，应立即停止使用，并进行维修或更换。
2. 正确的操作流程和方法正确的操作流程和方法对于安全操作燃油燃烧器至关重要。
以下是操作规范的详细步骤：2.1 打开燃油供应系统的阀门，确保燃油正常供应，并调整燃油流量，以满足工作需求。
2.2 打开燃烧器的通风系统，确保室内空气流通，排除废气和烟雾。
2.3 按照燃烧器的操作说明书或专业人员的指示，将点火系统调至预定状态，并点火。
2.4 监控燃烧器的燃烧情况和温度变化，确保燃烧器的正常工作和安全运行。
2.5 定期检查燃油供应系统和点火系统的工作状态，清除杂物和积水，保持设备的良好工作条件。
3. 安全注意事项和防护措施为了保障操作人员和设备的安全，以下是一些重要的安全注意事项和防护措施：3.1 在操作燃油燃烧器之前，必须穿戴适当的防护装备，包括耐高温手套、防火服、安全鞋等。
以防止意外事故的发生。
3.2 在操作过程中，严禁使用易燃和有毒物质，以及不符合安全标准的工具和设备。
燃烧机的操作说明
燃烧机的操作说明燃烧机是一种将燃料转化为热能的设备，广泛应用于工业加热、烘干、熔炼等领域。
为了确保燃烧机的安全、高效运行，正确的操作方法至关重要。
以下将为您详细介绍燃烧机的操作步骤及注意事项。
一、操作前的准备工作1、检查燃烧机及周边设备确认燃烧机的外观无损坏，各部件连接牢固。
检查燃料供应系统，确保管道无泄漏，阀门开关正常。
检查通风系统，保证风道畅通无阻。
2、电源及控制系统检查确认燃烧机的电源连接正常，电压稳定。
检查控制系统的各项参数设置是否正确，如温度设定、燃烧时间等。
3、燃料准备根据燃烧机的要求，准备合适的燃料，并确保燃料的质量符合标准。
对于液体燃料，要检查燃料的液位；对于气体燃料，要检查压力是否正常。
二、启动燃烧机1、开启通风设备先启动通风机，使炉膛内形成良好的通风环境，排除残留的可燃气体。
2、点火操作按照燃烧机的点火方式（电子点火或人工点火）进行操作。
点火时要注意观察火焰的形成情况，确保点火成功。
3、调节燃料供应点火成功后，逐渐增加燃料供应，使火焰稳定燃烧。
注意调节燃料供应的速度，避免火焰突然变大或变小。
三、运行中的监控1、火焰监测定期观察火焰的颜色、形状和稳定性。
正常的火焰应该是蓝色、清晰、稳定的。
如果火焰出现异常，如发黄、冒烟、闪烁等，应及时调整燃烧参数或采取停机措施。
2、温度监控通过温度传感器监测炉膛内的温度，确保温度在设定范围内。
如果温度过高或过低，要及时调整燃料供应和通风量。
3、压力监控对于气体燃料，要监测燃料的压力，确保压力稳定。
对于液体燃料，要注意油泵的工作压力。
4、运行声音监测倾听燃烧机运行时的声音，如有异常噪音，应停机检查。
四、停机操作1、逐渐减少燃料供应先缓慢减少燃料的供应量，使火焰逐渐变小。
2、关闭燃料供应当火焰完全熄灭后，关闭燃料供应阀门。
3、停止通风设备待炉膛冷却一段时间后，停止通风机运行。
4、清理与维护停机后，清理燃烧机表面的灰尘和杂物。
定期检查燃烧机的各部件，如喷油嘴、电极等，如有磨损或损坏，及时更换。
燃油燃烧器操作规程
燃油燃烧器操作规程一、燃油机的调试之前的检查有三个方面：1．查看柴油是否到位，燃油管路的是否干净通畅，阀门是否已开启。
2．有无管路泄露现象，管道安装是否合理。
3．进油回油管路是否安装正确，回油管不允许安装阀门二、燃油机内部检查1．燃烧机的油嘴是否安装和点火电极是否调整好。
2．电机旋转的方向是否正确。
3．外部的电路联接是否符合要求。
4．根据线路情况对燃烧机进行冷态模拟，观察运行中设备的各个部件是否正常及火焰探测保护部分是否正常。
三、燃烧机的调试1．检查外部的柴油是否到位，管路是否通畅，外部电源控制到位。
2．把燃烧机的负荷调至小负荷，点火位置相应调至小负荷，关闭大负荷进行点火并观察火焰情况，根据火焰情况对伺服马达或者风门及进行相应调整。
3．调燃烧机的大火出力时，要根据用热设备的负荷情况，从比较小的负荷逐渐向大的负荷调整，并根据情况对伺服马达或者风门进行相应调整。
4．观察火焰有无偏火，火焰燃烧不充分，震动等现象。
5．调整以后要进行多次点火，观察点火是否良好。
四、现场要求：1．与调试作业的无关人员要求离开作业现场。
2．禁止其他任何方式的作业（比如电焊、气割等）。
3．为保障调试人员的人身安全，在燃烧机点火时，应在燃烧机侧1米外，当火焰燃烧稳定后，方可在观察视镜处观察火焰，并做下一步出力调整及其他调整。
五、燃油机调试与维修的注意事项1．燃油燃烧机连续发生二次点火程序失败时，应停机检查，燃烧机的供油系统是否正常，电路连线是否正确，解除故障后方可重新启动燃烧机。
2．严禁在现场吸烟、焊接、切割等违章作业。
3．在调试工作中，必须做到认真、安全、高效。
4．禁止在现场使用无防爆电气电动工具。
5．向客户详细讲解安全操作注意事项。
6．开机前要求检查油路是否打开。
7．建议不在夜晚进行燃油机的调试。
8．调试结束时，要组织操作人员对之进行使用操作方向的培训，必要时建立操作流程一、轻油燃烧机油泵常见故障1，油泵使用及保养常识1）、经常保持燃油系统的清洁及燃油系统中滤清器（包括输油泵滤清网）的良好效能，使用清洁、优质的燃油。
利雅路 燃油燃烧器 燃烧机 G20 说明书
左旋（朝标“—”方向） ：
� �
任何情况下所调节的值都不要偏离参考设置值太多。
10.4.风门调整：
自动风门（A）通过液压装置（B）驱动，确保风门全部打开，放松螺钉（D） 后，通过调整固定螺钉（C） ，可以调节风门开度，当达到合适的风门位置时，拧 紧螺钉（D）以确保自动风门（A）的运行。 出厂时风门位置设定为 3.5。 此设置值是以金属罩或燃烧室为零压点设定的。所设置的值必须根据实际工 作情况而定。如实际喷嘴出力、燃烧室的正负压位置、空气过剩量等。所有这些 条件都需要不同的风门设置。 燃烧器是否装上金属罩对风量大小有影响， 因此我 们推荐采用以下程序：
4
安装、使用以及维护说明书 中国燃烧机网
9.电气连接.
230V 50Hz
530SE 控制盒 接线端子
注意：
� � �
电源线直径为 1mm2。 电线连接应符合本国标准。 如想卸下燃烧器控制器，拧松右图 螺钉 A， 然后朝箭头方向拔出， 即 可。
�
光电管直接安装在控制器上（在点 火变压器底部） 。
结构说明1回油管2进油管3压力表接口4调压螺钉5进油压力表接口6风门固定螺钉7液压传动装置8锁定指示灯及复位按钮9带密封垫的法兰10燃烧头调节螺丝3
安 装 、 使 用 以 及 维 护 说 明 书 中 国 燃 烧 机 网 中 国 燃 烧 机 网
燃烧头调节 3 设置点 1 1.5 2 2.5 3.5 5 6
风门调节 4 设置点 3 3.2 3.5 4.3 5.5 6.5 7
10.1. 喷咀推荐
� � � �
Monarch 类型 R-PLP Delavan 类型 B-W Steinen 类型 S-SS Danfoss 类型 S-B
百特油气联合燃烧器使用说明
油燃烧器（安装操作）说明书目录一、适用范围 (2)二、设计数据 (2)三、安装要求 (2)四、操作及维护 (4)五、故障排除 (5)六、附件资料 (7)一、适用范围1、此说明书供安装及使用单位参考。
2、该型油气联合燃烧器是加热炉的燃烧设备。
适用于安装在燃烧器前风压≤245Pa(25mmH2O)的机械通风，或自然通风。
3、于热风系统时，空气温度不应超过350℃，以避免产生过大的变形和燃料油严重析炭。
二、设计数据1、设计参数-参考本公司提供的安装图三、安装要求1、开箱验收。
燃烧器在安装之前应由操作使用单位进行开箱验收，并将备件存放好，以免施工时期丢失。
验收的主要项目是：(1) 装箱单、质量合格证明书和安装图是否齐全。
(2) 装箱件数及备件是否与装箱单相符。
(3) 燃烧器铭牌及喷头上的钢印标记是否与合同要求相符。
(4) 与炉子及风道连接的螺栓孔的孔数、孔径及位置等是否与图纸相符。
(5) 风门及调节手柄是否灵活可靠。
(6) 钻屑和毛刺是否清除干净。
(7) 油喷嘴枪上的接口是否与安装图相符。
2、安装燃烧器应按要求安装，以便在低过剩空气水平下得到良好的燃烧状况。
安装不合适将导致燃料—空气混合不良影响火焰稳定。
耐火砖作为空气流通的一部分，安装不合适将使得助燃空气偏流，导致火焰不均衡和发飘。
2.1 安装前的准备工作2.1.1 切断所有燃料供应线。
2.1.2 所有通道放置“炉内有人”标示，保证燃料供应阀和燃料线在断开位置。
2.1.3 炉子入口处有人值守。
2.1.4 进入前置换炉膛，置换空气量至少为炉膛体积的5倍，时间不少于15分钟。
2.1.5 工作人员在炉内时，烟囱挡板应在全开位置。
2.2 燃烧器的安装2.2.1 拆去燃烧器运输过程中的所有包装物，检查所有零部件有无缺损。
检查完毕后应将喷头及长明灯喷口包好，以免现场施工过程中把喷口堵塞。
2.2.2按燃烧器安装图与炉底连接形式把燃烧器固定好，保持燃烧器垂直于炉内表面。
HPN高压燃油燃烧器使用说明书
AFB系列燃气调焰燃烧器使用说明书（专利号：ZL 98 2 05582.X）一、简介调焰燃烧器是一种能方便地调节火焰长度的燃烧器。
通过改变配燃空气的流动方式，调焰燃烧器能在很大程度上改变火焰的形状和长短，以适应各种不同的加温工艺和加温阶段。
经过近些年来的实践，证明这种燃气调焰燃烧器是一种非常理想的工业炉燃烧装置。
AFB系列燃气调焰燃烧器是一种新型的高性能调焰燃烧器。
它采用了两路配气结构，其中一路与燃气有相同的流向，沿燃烧器自身的轴线向前喷出。
另一路配燃空气经过一个旋流器后旋转向前喷出。
通过改变这两路空气的流量比例，可以有效地改变配燃空气与燃气的掺混程度和混合气流的形状，从而有效地改变燃烧器出口处火焰的长度和火焰的形状。
AFB 系列调焰燃烧器带有一个设计独特的并联空气调节阀，它在改变一路空气流量的同时能使另一路空气的流量作相应的改变，其结果是维持两路空气流量的总和不变。
这样，AFB系列调焰燃烧器比通常的调焰燃烧器有更大的调节范围，它可以通过完全关闭其中的一路空气而使配燃气处于全旋或完全不旋的极端状态。
AFB系列调焰燃烧器的另一个特点是它具有比一般的燃烧器更高的燃气和空气的混合气出口速度。
因此，AFB系列调焰燃烧器能造成更强烈的炉内气体对流，从而提高了燃料的热利用率和保证炉内有更均匀的温度分布。
由于AFB系列调焰燃烧器可以有更高的混合气出口速度，因此它的能力调节范围也可以很大。
AFB系列调焰燃烧器的特点总结：●火焰调节范围大。
●有较高的出口速度，火焰温度高，对流强，炉温均匀。
●能力调节范围大，对燃气和空气的压力、温度有很强的适应性。
●可使用各种燃气燃料。
●燃烧好，污染低。
●结构紧凑简单，操作、维修方便。
二、AFB系列调焰燃烧器的结构和工作原理1．结构示意图AFB系列调焰燃烧器的结构图如图1所示。
图1．AFB型调焰燃烧器的结构1.窥视口2. 燃气进口3. 调焰手柄4.刻度盘5. 空气进口6. 安装板2．工作原理AFB系列调焰燃烧器将配燃空气分为两路引至燃烧器出口。
燃烧机的操作说明
燃烧机的操作说明燃烧机整个操作过程中控制盒按既定先后次序支配不同的组件工作。
以下介绍c20燃烧机的操作过程和在草种特殊情形下控制盒作出的反应（以控制盒BE0LOA为准）（1）接通电源，燃烧机的马达转动，开始吹风程序。
油泵开始运行，但由于电磁油阀未通电，在吹风程序当中一直没有燃油输送至油嘴。
（2）点火用变压器亦财时通电，在点火电极前端产生电弧。
（3）吹风程序持续约13秒，然后电磁油阀通电打开而油泵输出燃油至油嘴，经雾化后喷出油雾，被点火电极前端的电弧点燃而形成火焰。
（4）在电磁油阀通电约2秒后，点火用变压器停止通电。
（5）如果是配用了恒温器，炉温升至恒温器所调校的温度时，燃烧机停止操作。
稍后当炉温下降而至恒温器上所调校的重开温度时，燃烧机恢复操作。
（注1）如果是采用单油管系统。
燃烧机在安装后第一次使用时，顺行进行排气。
（注2）如果喷出的油雾不能着火，眯炎用变压器是会维持较长的操作时间以帮助点火。
但如果在电磁油阀通电的10秒后仍然不能着火，低燃烧机会停止操作，控制盒亮起故障灯，如果输入至燃烧机的电压过低，这段10秒钟的时间是会变得较长。
（注3）燃烧机具有一项火焰监察功能，由控制盒配合感光电眼操作。
当燃烧机喷出火焰后，感觉电眼感应到火焰里的光，会将一个信号传送到控制盒，控制盒收到这个火焰信号，就会继续维持燃烧机的正常操作。
可是，如果因为某种原因而燃烧机不能喷出油雾，或喷出的油雾不能被燃点，控制盒在电磁油阀能电约10秒仍未收到火焰信号，就会停止燃烧机的操作，亮起故障灯，10秒称为（安全时间）而这项功能是必须要确知喷出的油雾能被燃点，不小不能被燃点的油雾继续在炉膛里积聚。
由于这项火焰监察功能感光电眼的感光部分必须经常保持清洁。
（注4）每次当故障灯亮起，须检查故障原因，整理妥当后，近下故障灯上的按钮，可重新开动燃烧机。
可是，每当故障灯亮起，最少亦需要50秒后才能按下按钮重新开动燃烧机。
（注5）感光电眼只应该在燃烧枫叶喷出火焰后才感应到火焰里的光。
医院燃油(气)设备(燃烧机)操作规程
医院燃油（气）设备（燃烧机）操作规程一、燃烧机点火启动前的检查准备工作1、检查烟囱截面积和高度是否符合要求，以使燃烧产物能自由排出。
2、检查电源的电压和频率是否符合燃烧机的要求，并按线路图将电源线和有关电路接好。
3、检查邮箱是否有油或气源是否充足，锅炉水位表内是否显示有水位。
4、检查供油（气）管路系统的所有阀门开启位置是否正确，管道法兰局及接头是否严密。
5、检查锅炉控制器各按钮，指示灯是否正常，点火电极位置是否正常。
6、检查油（气）压力是否正常，油泵及过滤器是否过油，严禁油泵无油空转。
二、燃烧机点火启动的操作1、闭合外接控制器开关盒燃烧机控制器开关，使燃烧机按设定的程序启动，第一级火焰点燃。
调节燃烧机风门，使送入风量满足燃烧要求后，固定好其位置。
2、停止燃烧机，再重新启动，以核定点火是否稳定，若点火不稳定，可适当减少送风量。
火焰理想的颜色应为明亮的桔黄色。
3、将外接控制器二级火开关盒控制器开关闭合，使燃烧机按预定程序启动，点燃第一、二级火焰，并注意调整二次进风量的开度，使其满足两级火焰同时燃烧的要求。
4、当锅炉的温度和压力超过预定值时，第二级火温度控制或压力开关断开，第二级火焰停止燃烧，只有第一级火焰运行，若此时温度、压力仍继续上升时，第一级火焰也停止燃烧，反之，若锅炉温度或压力低于设定值时，则燃烧机又按以上程序重新点燃。
三、燃烧机停止运行的操作当锅炉需要暂时停炉时，将控制器开关断开，燃烧系统电磁阀关闭，停止供油（气）后，燃烧机即自动停止运行。
四、燃烧机的日常维护1、经常注意油箱中的油位，不允许降低到规定的位置，以免损坏油泵，燃气压力不正常时，应注意检查气源是否充足或管路有无泄漏。
2、定期检查清洗油(气)管路及有关过滤部件，以保持其通畅洁净。
具体时间应视油(气)质量而定，一般每季至少3-4次。
3、仔细清洗油泵内的过滤器和燃烧机喷油嘴上的燃油(气)网。
4、切断电源，卸下火焰检测器，用清洁干布擦净，以提高使用率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品使用操作说明
本款燃烧机为非标机器，广泛适用于轮胎油、铝塑油、塑料油、重油、柴油、甲醇等液体燃料。
它与标准机器的不同点在于它采用高压空气雾化，使燃料雾化完全、燃烧充分，这样就节省了燃料。
围绕不易结碳、不堵油嘴，方便好用，故障率低的思路而设计。
原理：
本机器采用高压空气雾化，打开电源开关后燃烧机风机启动、自动点火。
安装：
根据炉膛开口位置，安装机器前建议做一个支架把机器安装到支架上，便于停机时将机器拉出炉膛，以免尾气烧坏燃烧头。
油箱安装位置高出机器一米以上，从油箱底面约30cm左右高度引出油管接至机器油
路油阀（建议进油时用100目过滤网过滤），接上8公斤高压空气，
若多台一起使用请给每台机器安装上独立的控制电源开关独立高压
空气阀门，打开进油阀门至三分之一处，减压阀表调节至2公斤至3公斤（表面试0.2-0.3）把风门关闭。
运行调试：
请在空旷地方或者在炉膛内打开引风机调试机器，远离喷火口方向，以免烧伤。
打开电源开关、燃烧机启动、点火。
第一次试机油管内有空气，可能要二次或者三次油才能流到机器、点火成功后调节机器上的压力调节阀调节火的大小（一般调至三分之一处），调节风门使燃
烧机火焰达到无烟状态，微调进油阀门以达到最佳燃烧状态。
停用时，
打开手动吹扫阀吹扫油路（注意：吹扫时，因炉膛内温度过高会有爆燃现象，所以需要缓慢打开），吹扫完毕，关闭
手动吹扫阀，保证下次点火。
维修保养和检修：
为保证机器安全、正常使用，应定期对机器进行维护和保养，出现故障时应及时检修，因维护、检修可能影响到机器的正常工作，请务必由合格的技术人员进行操作。
维护保养应按照以下要求进行：
1、定期检查机器及各部件的连接是否紧固、位置有无变化
2、每次开机前检查电源电路及气路是否异常、以及启动进行过程中有无异常
3、经常检查燃料油供应是否正常、燃烧是否良好、控制系统是否灵敏
4、注意机器工作环境应清洁、干燥、尤其是电路部分不能受潮和高温
5、每次使用完毕后应用干净毛巾清洁感光电眼及喷油嘴（用化油器清洁剂清洗）
6、定期检查燃料喷嘴、点火针、感光电眼及稳焰盘位置是否变化、清理结垢或积碳
燃烧机的检修：
1、定期检查电磁阀有无漏泄情况，如有应立即检查密封面
2、检查清洁点火针和感光电眼、修正其位置，如有损坏应及时修理
或更换
故障排除：
3公斤（0.2-0.3）
调整5、燃烧冒烟调节阀门、进油油
门或清理阀门
调整6、火焰小油路不畅或粘度太
大。
