故障录波学习..
故障录波介绍
中性点经接地电阻接地方式
接地变压器结构与一般 三相芯式变压器相似。T0 为接地变压器,铁芯为三 相三柱式,每个铁芯上有 两个匝数相等,绕向相同 的绕组,每相上面一个绕 组与下面一个绕组反极性 串联,并将每相下面一个 绕组的首端连在一起作为 中性点,组成曲折形的星 形接线。二次绕组视工程 需要决定是否配置。
接地变零序保护误动、拒动探讨
防范措施 (3)35kV母线并列运行时,不得同时投入两条母线的接 地变。
感谢您的聆听
故障录波在线查看
【波形设置】选项
故障的起始时刻
故障录波在线查看
高度 长度
故障的起始时刻
故障录波离线分析软件
三 典型波形识别
故障录波分析-三相短路电压
故障录波分析-三相短路低压侧电流
0.052s故障开始
0.18s故障结束
故障录波分析-三相短路高压侧电流
故障录波分析-两相短路低压侧电流
故障录波分析-两相短路低压侧电流
实际波形分析-案例 1 保护动作信息
1号接地变保护测控信息
实际波形分析-案例 1 1号接地变零序电流波形
实际波形分析-案例 1
原因分析 直接原因:35kV I段母线所带风机线路上一台配电变压
器A相高压侧引线折断,搭接至变压器本体导致A相接 地故障。 根本原因:35kV I段母线所带风机线路未配置零序电流 互感器,未设置零序电流保护。
五 零序保护误动、拒动探讨
接地变零序保护误动、拒动探讨
(一)两条线路同相接地的电流叠加
当一条线路经高阻接地,由于故障电流小,保护不能动
作;此后,另一条线路又经高阻接地,线路的故障电流也未
达到保护动作值,两条线路同时发生高阻接地等值电路为: 图中,R1 、R2 分别为故障线 路1、线路2的接地过渡电阻; Il1 、IL2 分别为故障线路1、线 路2的零序电流;IR 为流过接 地变的零序电流;XCΣ 、Xb 分 别为线路对地电容、接地变压 器的电抗值;R为接地电阻值。
故障录波装置基础知识讲解
一、故障录波器的作用
(3)对断路器存在的问题给以真实记录,如断路器的拒动、跳跃、断相 和切断空载电流的能力等,均可从故障录波图上分析出来,以便改进。
(4)为检修工作提供依据。例如按断路器切除故障次数进行检修是规程 规定的。但从故障录波分析发现,有时单相接地故障发生在不同相别, 切除故障电流并未集中在断路器的同一相,因此断路器检修工作,应 根据录波实际情况而定,可减少检修次数。
门的数据区中。
(4) (4))将记录的故障数据通过以太网送至分析管理层。
五、数据采集单元
2、数据采集单元的结构
数据采集单元一般由信 号输入电路、主处理器电 路、GPS电路、电源电路 等组成。
(1) 信号输入电路
信号输入电路是模拟量和开关量输入的信号调理部分,它 的作用是将电压互感器和电流互感器或其它设备传来模拟信号 及开关量信号进行准确、合适的转换,再送交主处理器电路进 行采样处理。
(1)模拟量、开关量分别处理后再送至CPU插件、提高 了抗干扰能力,易实现多CPU结构。
(2)多CPU结构提高了装置的可靠性,某个CPU的损坏 不会影响到别的CPU。
(3)总线不外引,加强了抗干扰能力。 (4)使装置的容量可灵活配置。
五、数据采集单元
1、数据采集单元的功能 数据采集单元主要实现以下功能:
(2)保护装置动作不正常(包括误动、拒动、动
2
作信号异常而造成误判断)。
(3)事故过程中,现场人员忙于处理事故,记 录不全,有时次序颠倒,反映情况不真等。
3
一、故障录波器的作用
2、为查找故障点提供依据 3.积累运行经验,提高运行水平
《故障录波讲解》课件
01
电力系统
用于监测和记录电网中的故障 ,提高电网运行的可靠性和稳
定性。
02
工业自动化
在电机、变压器等电气设备中 应用,监测设备的运行状态和
预防故障。
03
轨道交通
用于监测和记录列车运行中的 电气信号,保障列车的安全运
行。
03
故障录波的获取与处理
故障录波的获取方式
03
传感器监测
自动化巡检
人为观察与记录
通过在关键部位安装传感器,实时监测设 备的运行状态,采集故障发生时的数据。
利用自动化巡检设备,定期对设备进行检 查,记录运行数据,以便后续分析。
操作人员通过日常观察,记录设备异常情 况,并及时上报。
故障录波的处理方法
01
02
03
数据清洗
去除无关数据和异常值, 确保数据的准确性和可靠 性。
特征提取
从故障录波中提取关键特 征,如波形、频率、幅值 等,用于后续分析。
故障录波是电力系统故障诊断、事故分析、继电保护整定计算的重要 依据,对于保障电力系统的安全稳定运行具有重要意义。
故障录波的作用
故障定位
通过对故障录波的分析,可以确定故障 发生的位置和类型,为快速隔离和修复 故障提供依据。
保护动作分析
通过对保护装置的动作行为和故障录波 数据的对比分析,可以评估保护装置的 性能和正确性。
根据记录数据长度
可以分为长时段录波器和短时段录波器。长时段录波器记录的电气量数据长度较长,适用于对系统动态行为的分析; 而短时段录波器记录的电气量数据长度较短,适用于对保护动作行为的分析。
根据应用场合
可以分为线路故障录波器、变压器故障录波器和母线故障录波器等。不同的故障录波器适用于不同的应 用场合,记录的电气量数据也各有侧重。
故障录波器及继电保护故障信息系统技术培训
录波器记录数据的准确度 。
故障录波器之指标
评价录波器的常稳态用数据指,一标
最大故障电流波般记。不高小录采于样2能周速 力
录波记录时间 率
故障前 重合于故障,
重新开始一
个记录故过程障时
重暂合态成数功据,,经高预采先样 速设率定。的记最录大时记间录0时.2 间后停止秒录波,一
般设定2秒
故障切除后-非全相时期
有子站情况下的录波器接入
华东电力数据网IP地址分配规律
华东500kV变电站仅建设二级网,IP地址为 10.30开头,供保护使用地址的最后一位为 65-123或193-251,65和193一般预留给保 护子站使用。
凡直接跟电力数据网接口的设备(包括保 护管理机、录波器工程师站、串口服务器 以及220kV部分的设备等)都必须使用华东 网调分配的二级网地址
开关量起动:所有保护的跳闸出口信号;所 有开关的副接点变位信号
故障录波器之指标
评价录波器的常用指标
采样速率-采样速率的高低决定了录波器 对高次谐波的记录能力 ,标准规定不低于
5KHz,工程中一般使用3200Hz,即每周波
采样64点。
高档的录波器使用 12位A/D,且每个通
A/D转换器位数-A/D转换器道的使用位一个数决定了
无子站情形下录波器的接入
数据网交换机
220kV 录 波 器 集 中 交 换机
站工录
网卡
程波
师器
HUB
HUB
具有独立网口的录波器设备
也可能是串口服务 器
HUB
其他输出口的录波器
故障录波器接入数据网方案
有保护子站情况下的录波器接入方案 1、每一台录波器均通过网络接入子站交换 机,对于无网络口输出的设备可以通过配 置串口服务器转换为网络口。 2、通过站内子站交换机,将故障录波器接 入到数据网
故障录波四步分析法讲解

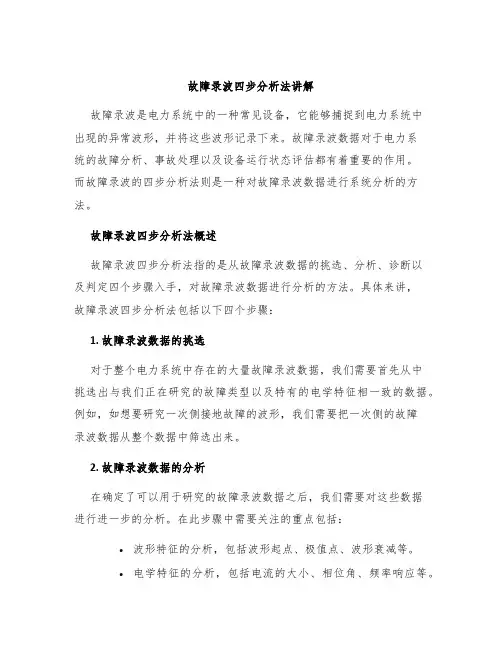

故障录波四步分析法讲解故障录波是电力系统中的一种常见设备,它能够捕捉到电力系统中出现的异常波形,并将这些波形记录下来。
故障录波数据对于电力系统的故障分析、事故处理以及设备运行状态评估都有着重要的作用。
而故障录波的四步分析法则是一种对故障录波数据进行系统分析的方法。
故障录波四步分析法概述故障录波四步分析法指的是从故障录波数据的挑选、分析、诊断以及判定四个步骤入手,对故障录波数据进行分析的方法。
具体来讲,故障录波四步分析法包括以下四个步骤:1. 故障录波数据的挑选对于整个电力系统中存在的大量故障录波数据,我们需要首先从中挑选出与我们正在研究的故障类型以及特有的电学特征相一致的数据。
例如,如想要研究一次侧接地故障的波形,我们需要把一次侧的故障录波数据从整个数据中筛选出来。
2. 故障录波数据的分析在确定了可以用于研究的故障录波数据之后,我们需要对这些数据进行进一步的分析。
在此步骤中需要关注的重点包括:•波形特征的分析,包括波形起点、极值点、波形衰减等。
•电学特征的分析,包括电流的大小、相位角、频率响应等。
在了解了故障录波数据的基本信息之后,我们需要对这些数据进行进一步的诊断。
主要包括:•确定故障类型,它可以是接地故障、短路故障等。
•确定故障位置,例如故障发生是在哪个支路、哪个相位等。
•确定故障性质,例如故障是否单相、三相、瞬时短路等。
4. 故障录波数据的判定最后,根据对故障录波数据的挑选、分析和诊断,可以得出对发生故障位置的初步判断。
在此步骤中需要打打决策,例如进行临时保护动作等。
故障录波四步分析法应用案例下面以一种典型的短路故障为例,介绍故障录波四步分析法的应用:1. 故障录波数据的挑选首先,我们需要从大量的故障录波数据中挑选出符合要求的数据。
在这个案例中,我们需要挑选出短路故障发生在某个特定支路下的录波数据,并将其与其他支路下的录波数据进行比较。
2. 故障录波数据的分析接下来,我们需要对选定的故障录波数据进行分析。
故障录波及常见故障波形讲解
无故障跳闸
查明原因, 马上恢复送 电
02
故障录波器的功能
➢ 3、继电保护装置有不正确动作行为 • 继电保护装置勿动造成无故跳闸 • 系统有故障但保护装置拒动 • 系统有故障但保护动作行为不符合预先设计
利用故障录波器记录下来的保护事件和开关副 节点状态信息找出保护不正确动作原因
03
故障录波器的原理
06 故障录波器的波形分析
➢ 6.3、根据故障录波图能够获得的信息: • 1、发生故障的电气元件和故障类型; • 2、保护动作时间和故障切除时间; • 3、故障电流和故障电压; • 4、重合时间以及是否重合成功; • 5、详细的保护动作情况; • 6、完成附属功能(测距、阻抗轨迹、相量以及谐波分析等)
07 故障录波器在应用中存在的问题及措施
采取措施:
(1)加强巡视:定期对故障录波器进行手动触发,检验其是否在正 常的工作状态,一旦发现工作不正常立即联系处理。 (2)采用备用方案:在笔记本电脑上安装波形分析软件在保护管理 机不能调阅故障录波器的波形时,采用笔记本电脑调阅方式,对故 障进行及时的分析和判断。 (3)加强培训:利用系统维护的机会,请故障录波器厂家人员到 现场讲解。
故障录波装置日常检查操作及故障录波图相关知识培训讲解
频率越限和变化率启动; 开关量启动; 手动和遥控启动; 我场NSR2000故障录波测距系统设有“故障录波器 动作”和“故障录波器告警”两块光字牌,启动 “故障录波器动作”的条件为各采集参数启动量越 限;启动“故障录波器告警”的条件为装置电源消 失及装置本身故障。
装置的投退操作步骤 正常情况下NSR2000故障录波测距系统投运操作步 骤如下 1 检查110kV故障录波器屏后工控机电源开关在断 开位置; 2 检查屏后各数据采集单元电源开关在断开位置; 3 检查各电压切换开关位置正确; 4 放上相应故障录波器直流保险; 5 合上110kV故障录波器屏后交流电源开关; 6 合上110kV故障录波器屏后工控机电源开关,并 开启工控机启动按钮,查工控机启动正常; 7 分采集单元电源及信号指示灯正常。
▪ (2)为查找故障点提供依据。 ▪ 由故障录波图可判断故障性质,并根据电流、电压
等录波量的大小计算故障点位置,微机型故障录波 装置可直接测算故障点位置,使巡线范围大大缩小 ,省时、省力,对迅速恢复供电具有重要作用。
▪ (3)帮助正确评价继电保护、自动装置、高压断 路器的工作情况,及时发现这些设备的缺陷,以便 消除事故隐患。
▪ 所以再重申一遍:对于分析录波图,第4条是非常重要的, 对于单相故障,故障相电压超前故障相电流约80度左右;对 于多相故障,则是故障相间电压超前故障相间电流约80度左 右;“80度左右”的概念实际上就是短路阻抗角,也即线路 阻抗角。
32
故障录波装置日常检查操作及故 障录波图相关知识培训讲解
1
一、故障录波装置的作用
▪ 故障录波装置是电力系统十分重要的安全自动装 置之一。由于故障录波装置对提高电力系统的安 全运行水平极为重要,《继电保护和安全自动装 置技术规程》规定:为了分析电力系统故障及继 电保护和安全自动装置在事故过程中的动作情况 ,在主要发电厂、220kV及以上变电站和 110kV重要变电站,应装设故障录波装置。故障 录波装置是一种常年投入运行,监视电力系统运 行状态的自动记录装置。
故障录波器基本知识及典型案例
三.故障录波器的基本要求
• 5、数据记录格式及网络功能 • 6、对后台分析软件的要求 • (1)能自动综合双端数据进行故障测距; • (2)能根据记录的电流、电压形成波形,导出各序分量
及其向量图、阻抗变化轨迹; • (3)具备完善的数据库管理功能
21115
四.录波的基础知识点
各种故障情况下的波行特征:
21215
四.实例分析三相短路向量图
21216
Ⅳ.三相短路分析要点
21217
四.关于故障后应该出的信息
• 单相故障 两套主保护的单相跳闸信号,两套后备保护动作信
号,差动动作信号,收信、发信信号,重合闸动 作信号 • 两相及以上故障 两套主保护的三相跳闸信号,两套后备保护动作信 号,差动动作信号,收信、发信信号,
信息子站
二.故障录波器之原理
➢ 录波器起动方式
目的:能满足各种故障情况下可靠起动故障录 波器。
模拟量起动:按相设置的过电流、低电压起 动;按相设置的电流突变起动、零序过流和突 变起动;负序电流起动。
开关量起动:所有保护的跳闸出口信号;所 有开关的副接点变位信号
21112
三.故障录波器的基本要求
4、绘制向量图,进行分析。
21210
四.简单故障分析基础
• 基础---对称分量法 • 单相接地故障—故障相电流与零序电流大小
相等,方向相同。故障相电压有大幅度降 低,最低接近于零。
21211
四.实例分析单相接地故障
21 212
四.实例分析两相短路故障典型向量图特点分析
21213
21 124
四.实例分析三相短路波形
作的原因,必要时通过计算工具进行模拟
计算分析
电网故障录波“四步分析法”
电网故障录波“四步分析法”第一步:确定故障类型在进行故障录波分析之前,首先需要确定故障的类型。
常见的故障类型包括短路故障、接地故障和过电压故障。
通过对故障录波中的电流和电压信号进行分析,可以确定故障类型。
例如,当电流信号出现超过额定值的瞬态变化,且电压信号仍保持稳定时,可以判断为短路故障;当电流信号和电压信号同时出现波动时,可以判断为过电压故障;当电流信号波动幅度较大,且电压信号接近零时,可以判断为接地故障。
第二步:确定故障位置确定故障位置是故障分析的核心步骤,通过对故障录波进行细致的分析,可以确定故障的位置。
首先,需要通过测量故障前后的电流和电压信号,确定故障发生的时间。
然后,通过比较故障前后的电流和电压信号的相位差和幅值变化,可以大致确定故障的位置。
例如,当故障前后的电流和电压信号相位差和幅值变化较大时,可以判断故障位置靠近电源侧;当故障前后的电流和电压信号相位差和幅值变化较小时,可以判断故障位置靠近负载侧。
第三步:分析故障原因确定了故障的类型和位置之后,需要进一步分析故障的原因。
故障的原因可能是因为设备故障、操作错误或外界因素等引起的。
通过对故障录波中的特征信号进行分析,可以找出故障的原因。
例如,当故障录波中出现频率较高的谐波信号时,可以判断为设备故障;当故障录波中出现频率较低的谐波信号时,可以判断为操作错误;当故障录波中出现频率连续变化的信号时,可以判断为外界因素引起的故障。
第四步:制定故障处理方案根据故障的类型、位置和原因,制定相应的故障处理方案。
对于设备故障,需要对设备进行检修或更换;对于操作错误,需要对操作人员进行培训和引导;对于外界因素引起的故障,需要采取相应的防护措施。
总的来说,电网故障录波“四步分析法”是一种简单、直观的故障分析方法,通过对故障录波进行四个步骤的分析,可以准确地确定故障的类型、位置和原因,从而制定相应的故障处理方案。
这种方法在电力系统故障分析中得到了广泛应用,能够有效地提高故障处理的效率和准确性。
故障录波装置培训课件
在软件设计中,所有分析计算及服务功能全部建立在波形图分析的 基础上,运行人员可在观测各电气量波形图的同时,根据需要随时选择 所需的服务功能,进行相关的分析计算。
C时段:大扰动后的状态数据,记录时间1~20秒可由用户设定。(我 场设置为100ms)
D时段:若系统发生振荡,可记录10~30分钟记录, 采样频50/10/1Hz 可设。
B段采样频率20/10/5/2kHz可设,C时段1/0.5kHz可设。 2、起动条件 第一次起动:符合任一起动判据时自动起动,按A-B-C时段顺序执行。 重复起动:在已经起动记录的过程中,如又满足新的自动起动条件, 则重新进入A-B-C时段重复执行。当完成记录且无新的自动起动条件时, 自动停止暂态数据的记录。
2.1起动运行 进入程序主界面后,主界面由4部分组成: 菜单及热键工具条、通道 指示窗口、状态指示栏及通道波形显示区域。其中菜单及热键工具条用 于完成程序提供的各种功能。如下图所示:
菜单及热键工具条 其中工具条所提供的功能都已包含在菜单功能之中,状态指示栏用于指 示时间标线所处的时间,通道波形显示区域用于显示当前屏幕通道的通
故障录波装置讲课培训
一、概述
LBD-WLB-8000微机线路动态记录分析装置是基于LBDMGR-8000型微机发变组动态记录分析装置硬件基础而设计 的,具有自主知识产权的新一代嵌入式动态记录分析装置。 完全符合DL/T553-94、DL/T663-1999、DL/T 873-2004行业标准, 采用高性能、低能耗嵌入式硬件平台配置嵌入式实时操作系 统设计完成。主要用于电力系统故障或异常工况的电压、电 流数据记录和有关保护及安全自动装置动作顺序记录,再现 故障和异常运行时的电气量变化过程,并完成故障录波数据 的综合分析,为确定故障原因、正确分析和评价保护及自动 装置的动作行为提供依据。本装置主要应用于110kV以上等 级的变电站,也可应用于其他等级的变电站和电厂。
故障录波识图基础及典型故障分析课件
变压器故障录波可以监测其运行状态,为设备检修提供依据,保障电力系统的稳 定运行。
详细描述
变压器故障录波可以记录其运行过程中的电压、电流、温度等参数的变化情况, 通过分析这些数据,可以判断出变压器的健康状态,为设备检修提供依据。
案例三:电机故障录波在工业生产中的应用
总结词
电机故障录波能够监测电机的运行状态,为工业生产中的设 备维护提供依据,保障生产线的稳定运行。
设备故障诊断与预防
设备故障检测
通过分析故障录波数据,可以检 测出电力设备是否存在故障。
设备故障类型识别
故障录波数据可以帮助识别电力 设备的故障类型。
设备维护策略制定
基于故障录波数据,可以制定更 有效的设备维护策略,预防设备
故障。
电力系统的运行监控
1 2
电力系统运行状态监测
通过实时监测电力系统的运行状态,及时发现异 常情况。
04
故障录波的应用场景
电力系统稳定性分析
电力系统的暂态稳性
通过故障录波数据,可以分析电力系统在故障情况下的暂态稳定 性,为系统设计提供依据。
电力系统的动态稳定性
故障录波数据可以用于分析电力系统的动态稳定性,预测系统在故 障情况下的行为。
电力系统的频率稳定性
通过故障录波数据,可以分析电力系统在故障情况下的频率稳定性 ,确保系统的频率波动在可接受的范围内。
02
这些记录的波形图可以用于分析 故障类型、原因和影响,为后续 的维护和修复工作提供重要依据 。
故障录波的重要性
故障录波对于电力系统的安全稳定运 行至关重要。
通过分析故障录波,可以及时发现并 解决潜在的故障隐患,避免事故扩大 ,保障电力系统的稳定供电。
故障录波的历史与发展
故障录波图讲义讲解学习
故障录波图讲义幻灯片1故障录波图分析幻灯片2在我们的日常生产中经常需要通过录波图来分析电力系统到底发生了什么样的故障?保护装置的动作行为是否正确?二次回路接线是否正确?CT、PT极性是否正确等等问题。
接下来我就先讲一下分析录波图的基本方法:1、当我们拿到一张录波图后,首先要通过前面所学的知识大致判断系统发生了什么故障,故障持续了多长时间。
2、以某一相电压或电流的过零点为相位基准,查看故障前电流电压相位关系是否正确,是否为正相序?负荷角为多少度?3、以故障相电压或电流的过零点为相位基准,确定故障态各相电流电压的相位关系。
(注意选取相位基准时应躲开故障初始及故障结束部分,因为这两个区间一是非周期分量较大,二是电压电流夹角由负荷角转换为线路阻抗角跳跃较大,容易造成错误分析)4、绘制向量图,进行分析。
幻灯片3第一节单相接地短路故障录波图分析幻灯片4分析单相接地故障录波图要点:1、一相电流增大,一相电压降低;出现零序电流、零序电压。
2、电流增大、电压降低为同一相别。
3、零序电流相位与故障相电流同向,零序电压与故障相电压反向。
4、故障相电压超前故障相电流约80度左右;零序电流超前零序电压约110度左右。
当我们看到符合第1条的一张录波图时,基本上可以确定系统发生了单相接地短路故障;若符合第2条可以确定电压、电流相别没有接错;符合第3条、第4条可以确定保护装置、二次回路整体均没有问题幻灯片5(不考虑电压、电流同时接错的问题,对于同时接错的问题需要综合考虑,比如说你可以收集同一系统上下级变电所的录波图,对于同一个系统故障各个变电所录波图反映的情况应该是相同的,那么与其他站反映的故障相别不同的变电站就需要进行现场测试)。
若单相接地短路故障出现不符合上述条件情况,那么需要仔细分析,查找二次回路是否存在问题。
这里需要特别说明一下南瑞公司的900系列线路保护装置,该系列保护在计算零序保护时加入了一个78度的补偿阻抗,其录波图上反映的是零序电流超前零序电压180度左右。
电力系统的故障录波与故障定位
电力系统的故障录波与故障定位电力系统是现代社会的基础设施之一,承担着传输和分配电能的重要任务。
然而,在运行过程中,电力系统可能会出现各种故障,如短路、接地故障等,这些故障会对电网产生严重影响。
因此,对电力系统的故障进行准确快速的录波和定位显得尤为重要。
一、故障录波故障录波是指在电力系统发生故障时,通过信号采集设备记录下故障瞬时数据的过程。
录波设备通常会记录下故障发生的时间、电流、电压等信息,这些信息对于分析故障的原因和性质至关重要。
根据录波数据,电力系统的运维人员可以迅速找出故障的位置,采取相应的措施进行修复,从而尽快恢复电网的正常运行。
二、故障定位故障定位是指在发生故障后,通过录波数据分析和计算,确定故障点的位置和可能原因的过程。
故障定位的准确性直接影响到故障处理的效率和质量。
目前,常用的故障定位方法包括时差法、阻抗法、复归比较法等。
这些方法各有优劣,需要根据具体情况选择合适的方法进行应用。
三、故障录波与故障定位的现状随着电力系统的发展和智能化技术的应用,故障录波与故障定位技术也在不断更新。
现代化的录波设备可以通过网络实时传输数据,运维人员可以远程监控和管理电力系统的运行情况。
同时,计算机和人工智能技术的进步为故障定位提供了更多的方法和手段,提高了故障定位的准确性和效率。
四、未来展望在未来,随着电力系统规模的不断扩大和电力负荷的增加,对故障录波与故障定位技术的要求会更加严格。
更先进更智能的录波设备和故障定位算法将会得到广泛应用,提高电力系统的稳定性和可靠性。
此外,人工智能和大数据技术的结合也将为故障录波与故障定位带来更多的机遇和挑战。
总之,电力系统的故障录波与故障定位是保障电网安全稳定运行的重要环节。
随着技术的不断进步和应用,相信在未来的发展中,这一领域将会迎来更加美好的前景。
愿我们共同努力,为电力系统的安全运行保驻出更大的奉献。
线路故障保护动作报告与故障录波图看法解读
假设本间隔TA变比为1200/1,则B相短路的一次电流: IkB=[(总格*电流标度I)/(2* )]×变比=[(3.8×4)/ (2* )]*1200/1=6450(A)零序电流的计算方法与IkB相同, 需要说明的是实际计算出的是3I0。
根据故障波 形图,可计算 出故障期间电 流、电压的幅 值。如图所示。 B相故障,B 相电流大幅增 加,非故障A、 C相电流在故 障前后基本不 变;B相电压 明显降低,非 故障A、C相 电压相位基本 没有变化。零 序电流、电压 增大。
一、线路故障保护动作录波分析基础
故障电流计算 方法:先找出 IB通道上的故 障电流波形两 边的最高波峰 在刻度标尺上 的位置,计算 在标尺截取格 数除以2,再 乘以电流标尺 4.0A/格,最 后除以 就得
360°/20ms=18°,即每 ms对应的角度为18 °
一、线路故障保护动作录波分析基础
小结
上述仅以线路区内B相单相接地故障保护动作故障波形 识别为例说明,A、C相识别方法类似。
综上所述,归纳单相接地故障时电流、电压量、开关量 特征如下: ①:故障相电流增大、电压降低;同时出现零序电压、零 序电流;
纸上得来终觉浅 绝知此事要躬行 谢谢!
线路故障保护动作报告与故障录波图解读方法
课程目标
1
任务目标
学习故障录波图识别基本知识、判断录 波图数据是否合理。
2
知识目标
阐述故障录波图识别方法,分析录波图 数据及判断故障的实例。
一、线路故障保护动作录波分析基础
(1)故障分析简报
依据线路发生故障后录波图录得的信息、事件时间、 电流、电压的幅值及相位,判断故障性质。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开关量隔离模块(11X~14X根据工程需要选配)
开关量隔离模块采用了高精度宽温军用级阻容元件及光电隔离器,稳定可 靠,可直接采集110/220V开关量信号。
模拟量采集模块(15X~21X根据工程需要选配)
模拟量采集模块由高精度录波专用CT、PT及直流采集模块组成。完成了 模拟量的隔离、采集、变换。
二、录波启动方式
4、设备启动 电流各相、负序和零序电流、直流电流越限启动;10%电流变差启动; 频率越限、频率变化率启动;逆功率启动;过激磁启动; 三次谐波电压启动;负序功率增量方向;发电机失磁启动
(2)录波记录方式
A B C D
t
系统大扰动开始时刻
A时段:系统大扰动开始前的状态数据,输出原始波形(采样率大于 4800Hz),记录时间0.12S到0.5S可调,调节步长0.02秒。默认 (4800Hz/0.12S)。 B时段:系统大扰动后初期的状态数据,输出原始记录波形(采样率大于 4800Hz),记录时间0.1S到0.3S可调,调节步长0.02秒。默认 (4800Hz/0.2S)。 C时段:系统大扰动的中期状态数据,输出低采样率的原始波形(采样率 600Hz),记录时间3S。 D时段:系统动态过程数据,每0.1S输出一个工频有效值,记录时间20S。 如果D时段20S记录结束后启动量依然没有复归,新开文件按照D时段记 录10min,如果10min记录满启动量依然没有复归,追加10min,最多 追加20min文件结束。
记录方式 1、启动条件 符合任一模拟量启动或开关量启动条件,按A→B→C→D时段顺序执行。 2、新启动 新启动是指:A.突变量启动;B.断路器跳合闸信号启动。 a、在已经启动记录的B阶段过程中,如遇新启动,则继续延长B阶段 (B1),从新启动点按B→C→D执行(B1→C1→D1);
A B B1 C1 D1
录波CPU模块(3X)
采集插件(4X) 采集插件完成模拟量采集,并把采集的时实数据(录波数据)送给双口 RAM储存,由RCU读取。 MMI模块(9X) MMI模块采用嵌入式32为处理器,配有800×600分辨率的大屏幕真彩液 晶显示器,并具有Windows的图形化界面。监控管理模块通过Ethernet 内部总线与录波主机模块交换数据,完成监控、通讯、管理、波形分析、 稳态录波及录波记录的镜像备份双存储。
界面介绍
当打开一个录波数据文件后,其显示界面如下图所示:
波形画面的上方显示的是当前所分析的数据文件的基本信息,包括发电厂 (变电站)名称,录波开始时间 ;画面的上下两端有时间标尺,每一格小格 代表5ms时间段,每一大格代表一个工频周波。 画面左侧的红光标(红光标的位置不能移动)指示故障的起始时刻;在波形 图任意位置点击鼠标左键,在该处将出现一个黄光标,波形右边显示黄光标 线对应的每个通道瞬时值及单位或者向量值;点住左键拖动鼠标,将生成一 个篮光标,在波形图下方会指示黄光标、篮光标的当前时间以及两个光标间 的时间差,在屏幕右上角的“控制篮光标”栏前打“√”,就可用键盘的左右 键来控制篮光标的位置。最下边说明栏里是故障起始时间,故障设备,故障 类型,相别,故障距离(线路录波)的分析。
通道监视查看
选择【监视】->【通道监视】,在弹出的窗口中选中子站,即可以查看该子 站的所有模拟量通道采样值
故障简报的查看
装置录波后在下方故障信息窗口中会弹出所录波形的故障简报,该故障简报包 括录波启动时间、子站号、子站名、启动名称、启动文件名。在故障信息窗口 中选中要查看的录波文件点击鼠标右键,选中【查看所有启动名称】便可在信 息窗口中列出该启动的所有启动信息。
录波装置记录的所有除手动录波文件以外的暂态录波文件(FLT格式)均会自动 备份并归档保存至“归档目录”(默认设置为“D:\mcu\archive\”目录),同时 自动将其转换成Comtrade99格式存放于用于本地分析的“波形文件存放目 录”(默认设置为“D:\mcu\source\0”目录)
故障波形分析
A
B
A1
B1
C1D1新Fra bibliotek动(C≤A1)
c、在已经启动记录的D阶段过程中,如遇新启动,则结束本文件,新 开录波文件按A→B→C→D执行(A1→B1→C1→D1)。
A B C D
文件1 新启动 文件2
A1
B1
C1
D1
3、连续记录 如果启动量一直不复归同时又不满足新启动条件,则后续录波每 个文件按照D→D→D连续记录,每个D阶段10min。 4、自动终止条件 同时满足C阶段结束、所有启动量复归 同时满足第一个D阶段记录满20S,所有启动量复归 同时满足第二个文件及后续文件D阶段每记录满10min,所有启 动量全部复归 5、单个文件限制 容量限制:10M,针对B阶段较多; 录波阶段限制:20个录波阶段切换。 当单个文件限制满足时录波仍在进行,则重新开新文件按记录方 式录波。
GPS 对 时
装置提供GPS对时接点,可实现PPM有源分脉冲,PPM无源分脉冲,PPS 有源秒脉冲 + 串口,PPS无源秒脉冲 + 串口,IRIG-B等多种方式对时。各 对时方式之间可通过跳线进行切换(出厂时由我方技术人员根据用户要求设 置),出厂默认为PPM无源分脉冲对时。本装置具有分脉冲秒脉冲自动识别 功能,用户只需将脉冲信号线接入端子排上的GPS+、GPS- 硬接点中即可。 (使用秒脉冲时外加串口通讯) 点击【查询】->【时间/对时】,在对时窗口可以查询和修改子站的时间信 息。点击【立即对时】可将修改好的RCU时间立即下发给录波主机。(注: 录波波形时间即为RCU时间,该时间由GPS装置校正,win2000系统时间应 与其区别需手动与RCU时间对时)
辅助信号板(2X)
录波CPU模块包括DSP部分和CPU部分。 DSP部分由高性能的DSP芯片及FPGA构成,完成付氏变换及相关量的计 算,同时判断是否启动录波,并把采集的时实数据发送给主CPU,同时接收主 CPU的命令。 CPU部分正常运行情况下,将DSP传送的采样数据存于指定的RAM区中, 循环刷新,同时穿插进行硬件自检等工作。一旦启动条件满足,则按故障记录时 段的要求,进行数据记录,同时启动相关信号继电器及装置面板信号灯。录波数 据文件就地存放于CPU部分自带的大容量存储器,并自动上传至MMI模块进行备 份存储,MMI模块又将录波数据文件分两个区域进行镜像双存储。
分别为录波主机及MMI提供电源,每块电源插件有5种等级的电压输出: ±15V、12V、5V、3.3V。 该板具有将装置运行、录波、自检、等状态量输出及GPS对时功能,包 括录波动作信号接点输出,各种运行状态的灯光信号输出。 灯光信号输出直接显示于面板,直观、明了地显示运行工况。
电源插件(1X 、10X)
DRL600/WFBL-1系列微机型电力系统故障录波装置
西气东输宁陕管理处彭阳压气站 2014年2月
一、故 障 录 波 器 简 介
柜体简介
屏(柜)前门采用钢化玻璃门便于日常运行维护,后门为双开门 结构并留有通风散热孔,侧面预留并轨孔,屏(柜)顶安装小母 线支架。屏(柜)柜内包含录波装置、键盘、鼠标、打印机。
新启动
b、在已经启动记录的C阶段过程中,如遇新启动,则按A→B→C→D执 行(A1→B1→C1→D1);已经记录的C阶段数据和A1阶段数据重复 的用A1阶段数据替换,已经记录的C阶段数据时间小于A1阶段的全部 用A1阶段数据替换,A1阶段记录时间自动减少。
A B C A1 B1 C1 D1
新启动(C>A1)
五个LED指示灯:
a、运行灯:绿色,装置正常工作 时,运行灯保持闪烁状态。 b、数据灯:绿色,装置正常工作 时,数据灯保持闪烁状态。 C、录波信号灯:红色,装置初始 化运行后,录波信号灯处于熄灭状 态;录波启动时,录波信号灯保持 常亮;录波停止后,录波信号灯继 续保持常亮;按信号复归按钮或进 行远方复归后熄灭。 d、正在录波灯:红色,装置初始 化运行后,正在录波灯处于熄灭状 态;录波启动时,正在录波灯保持 常亮;录波停止后,正在录波灯熄 灭。 e、备用灯 注意:录波信号灯在录波过程中进 行就地或远方复归后也可以熄灭, 录波结束后不再点亮。
(1) 录波启动方式包括手动启动、开关量启动、模拟量启动、设备启动 四种基本形式。 1、手动启动: 人工启动故障录波装置,可就地或远方启动。 2、开关量启动: 开关量可任意设定为变位启动、打开启动、闭合启动或不启动。 3、模拟量启动: 除高频信号外,任一路模拟量均可作为启动量,主要概括如下: 电压各相、零序电压、直流电压突变量启动 电压各相、正序、负序和零序电压、直流电压越限启动 主变中性点零序电流越限启动 电流各相、零序电流、直流电流突变量启动
装置简介
适用于电力系统的电量记录及监视。它能使用于任何型式的电力系统设备或 接线方式,包含发电机、变压器设备、单元接线、3/2接线、双母线及其它 复杂系统。录波装置的电流、电压输入,可为传统式的电流互感器及电压互 感器或者电流及电压传感器。 该录波设备采用嵌入式系统、多CPU并行处 理的分布式主从结构,可分为模拟量采集模块、开关量隔离模块、录波主机 模块和MMI模块4部分。
